Несиловые опоры освещения

Несиловые опоры освещения: производство и применение

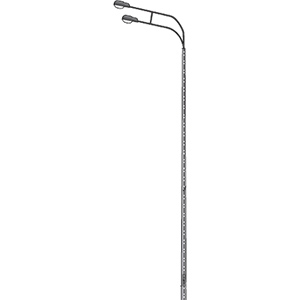

Несиловые опоры освещения являются неотъемлемой частью современных систем освещения улиц и дорог. Они бывают двух видов: граненые и трубные. Кроме того, опоры подразделяются на типы по способу монтажа: прямостоечные и фланцевые. Первые вкапываются в землю и заливаются бетоном, а их нивелирование производится с привлечением спецтехники. Вторые монтируются на стальной бетонируемый закладной элемент.

Граненые опоры

Для производства изделий этого типа используется листовой металлопрокат толщиной 3 и 4 мм. Толщина листа подбирается с учетом ветрового района установки и применимой нагрузки на конструкцию.

Из листа плазменной резкой нарезаются трапецеидальные заготовки, после чего на гибочном станке производится их сгибание для получения основной формы граненой опоры (для несиловых опор нужно 8 граней).

Заготовки отправляют в цех сварки, где конструкция сваривается воедино непрерывным продольным швом. Здесь же к опоре приваривается заранее выточенный нижний фланец, имеющий отверстия для крепления к закладной детали фундамента. Если опора прямостоечная, то фланец не приваривают.

По желанию заказчиков, на опоры поверх цинка также наносится лакокрасочное покрытие любых цветов по RAL.

Трубные опоры

Начали производить более ста лет назад. Благодаря простоте технологического процесса изготовления трубные опоры пользуются достаточно широкой популярностью по сей день.

Трубные опоры состоят из нескольких колен труб разного диаметра, сваренных между собой. В зависимости от высоты опоры, колен может быть два или три.

Антикоррозионное покрытие

Все опоры подвергаются цинкованию для защиты от коррозии. Как правило, производители используют метод горячего цинкования по ГОСТ 9.307-89.

Этот способ обеспечивает подверженным атмосферным влияниям поверхностям стальных изделий защиту от окисления до 30 лет. У большинства производителей гарантия на оцинковку составляет 15 лет. По желанию заказчиков, на опоры поверх цинка также наносится лакокрасочное покрытие любых цветов по RAL.

Электропитание и оснащение несиловых опор осветительными приборами

Кабель к несиловым опорам подводится под землей. Он обслуживается через монтажный люк на опоре, что увеличивает срок службы питающей системы и исключает риск обрыва линии электропередачи.

Осветительное оборудование монтируется на опоры уличного освещения с помощью консольных кронштейнов различной формы или непосредственно на опору. Способ крепления кронштейнов на опоры зависит от их вида (граненые или трубные).

Преимущества стальных несиловых опор освещения

Время деревянных и железобетонных опор уличного освещения безвозвратно ушло. Повсеместное применение несиловых конструкций из стали для размещения осветительных приборов — заметная тенденция в современной урбанистике. И вот почему:

Эстетично. Стальные несиловые опоры компактные, убирают с улиц лишние провода, смотрятся изящно и эргономично. Выровненные идеально по вертикали и горизонтали относительно друг друга, они стильно обрамляют улицы, улучшают их эстетическое восприятие.
Долговечно. Современная несиловая опора служит до 15 и более лет без утраты качества штатного цинкового покрытия и целостности конструкции. Это минимизирует затраты на обслуживание конструкций, снимает необходимость переустановки опор на длительный период.
Надежно. Благодаря легкости конструкции и физическим свойствам листовой стали, опоры не ломаются, а лишь гнутся при столкновениях с автомобилями. При соблюдении технологии установки, риск падения опоры от ударной нагрузки практически отсутствует.

Сферы применения опор

Несиловые опоры предназначены исключительно для установки оборудования штатной мощности для освещения автодорог, магистральных развязок, территорий открытых стоянок транспорта, автопарковок, АЗС, придомовых территорий. Также они могут использоваться для установки различного легковесного оборудования, например, камер видеонаблюдения.
