НП / НФ Опора несиловая трубчатая 1

Запросить цену и срок

Москва +7 (495) 215-22-09

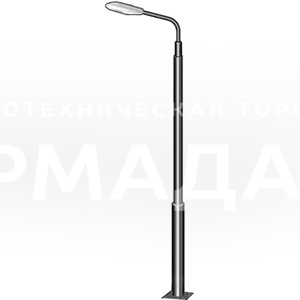

НП / НФ Опора несиловая трубчатая

Версия для печати

Область применения: Освещение дворов, территорий микрорайнов, парковок, автостоянок, функционально-декоративное освещение, скверов, парков и др.

Назначение опоры: Декоративная
Высота (м): 2-6
Производитель: Opora Engineering
Вес (кг): 23,6-89,7
Тип опоры: НП, НФ
Форма ствола опоры: Трубчатая
Способ установки: Фланцевая, Прямостоечная
Размер фланца (мм): 230-250
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Трубный прокат
Артикул производителя: НП / НФ

В наличии

Цена: от 4 947 до 18 801 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Описание

Несиловая трубчатая опора предназначена для организации освещения парков, скверов, дворов, парковок и автостоянок. Она сочетает надежность и устойчивость со стильным лаконичным дизайном, благодаря которому органично вписывается в городское пространство.

Стальные опоры НП и НФ сделаны из высококачественного трубного проката. Их стволы образуют трубы разного диаметра. Высота надземной части опоры варьируется от 2 до 4 м, от высоты зависит диаметр ствола и вес конструкции. Все эти характеристики необходимо принимать во внимание при организации фундамента, не забывая учитывать также особенности грунта и климата.

Опоры устанавливают в котлован: НП предназначены для прямостоечной установки, НФ – для фланцевого фундамента.

Поверхность опоры обработана методом горячего цинкования, благодаря этому достигается высокая степень устойчивости конструкции к коррозии. Опоры прослужат до 30 лет. Дополнительно можно заказать декоративное лакокрасочное покрытие,. Цвет покрытия оговаривается при заявке.

Преимущества

В качестве материала используется высококачественный трубный прокат по ГОСТ 10704-81 ведущих российских производителей. Материал выбирается в зависимости от климатического района эксплуатации по СП 16.13330.2011 с учетом коэффициента запаса прочности.
Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307– 89, что обеспечивает сохранность изделия в течение 25-30 лет эксплуатации.
Опора может быть обработана декоративным лакокрасочным покрытием (необходимо оговаривать при заказе, подробности узнавайте у поставщика продукции) в соответствии с требованиями ГОСТ 9.032.

Примечание: Наличие дополнительных лючков и отверстий в указанных типах опор оговаривается отдельно при заказе и выполняется по индивидуальному проекту.

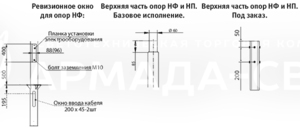

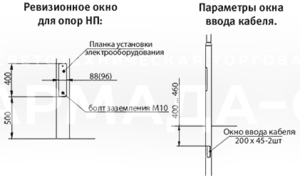

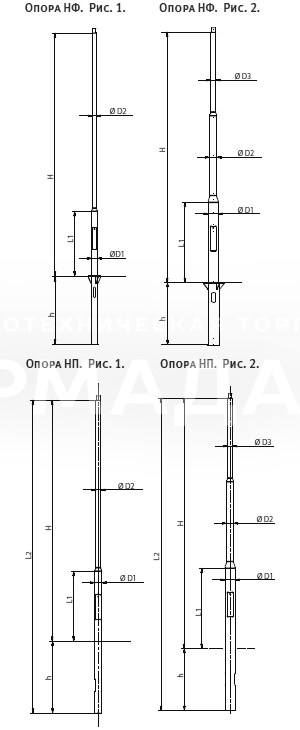

Габаритные размеры и технические детали опор

Основные параметры опор НП и НФ

Опоры несиловые прямостоечные трубчатые неразборные

Название	Цена	Наименование опоры	Обозначение установочного места кронштейна**	H, мм	h1, мм	h2, мм	h3, мм	D1, мм	D2, мм	D3, мм	Масса*, кг
НП-2	6 456 ₽	НП-2,0/2,8-02-ц	Ф2	2000	1000	1280	-	108	76	-	30,8
НП-3	7 923 ₽	НП-3,0/4,0-02-ц	Ф2	3000	1000	1280	-	108	76	-	37,8
НП-4	9 201 ₽	НП-4,0/5,0-02-ц	Ф2	4000	1000	1280	-	108	76	-	43,9
НП-4	15 154 ₽	НП-4,0/5,0-02-ц	Ф2	4000	1000	1280	1340	159	108	76	72,3
НП-5	16 978 ₽	НП-5,0/6,0-02-ц	Ф2	5000	1000	1280	1840	159	108	76	81,0
НП-6	18 801 ₽	НП-6,0/7,0-02-ц	Ф2	6000	1000	1280	2340	159	108	76	89,7

H – высота опоры
h1 – высота закладного элемента фундамента
h2, h3 – вылеты труб
D1, D2, D3 – диаметры труб

Опоры несиловые фланцевые трубчатые неразборные

Название	Обозначение опоры	Наименование закладного элемента фундамента	Обозначение установочного места кронштейна**	H, мм	h1, мм	h2, мм	h3, мм	D1, мм	D2, мм	D3, мм	d, мм	А, мм	Б, мм	Масса*, кг
НФ-2	НФ-2,0-02-ц	ЗФ-20/4/К180-1,0-б	Ф2	2000	1000	1285	-	108	76	-	М20	230	180	23,6
НФ-3	НФ-3,0-02-ц	ЗФ-20/4/К180-1,0-б	Ф2	3000	1000	1285	-	108	76	-	М20	230	180	30,1
НФ-4	НФ-4,0-02-ц	ЗФ-20/4/К180-1,0-б	Ф2	4000	1000	1285	-	108	76	-	М20	230	180	36,7
НФ-4	НФ-4,0-02-ц	ЗФ-20/4/К180-1,0-б	Ф2	4000	1000	1285	1340	159	108	76	М20	250	180	56,5
НФ-5	НФ-5,0-02-ц	ЗФ-20/4/К180-1,0-б	Ф2	5000	1000	1285	1840	159	108	76	М20	250	180	65,1
НФ-6	НФ-6,0-02-ц	ЗФ-20/4/К180-1,0-б	Ф2	6000	1000	1285	2340	159	108	76	М20	250	180	73,9

H – высота опоры
h1 – высота закладного элемента фундамента
h2, h3 – вылеты труб
D1, D2, D3 – диаметры труб
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце

* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** В базовом исполнении данные опоры выпускаются с посадочным местом под торшерный светильник; при заказе

Галерея

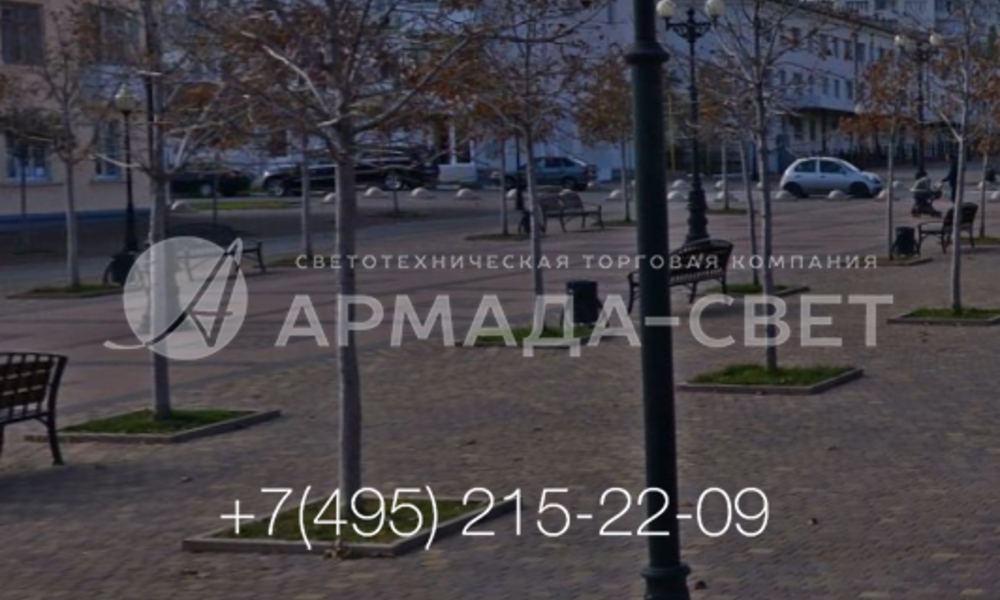

1) Трубчатая опора паркового освещения представляет собой универсальную конструкцию, с помощью которой освещают парки, скверы, набережные, бульвары и прочие подобные объекты. На них можно устанавливать разные типы кронштейнов и светильников.

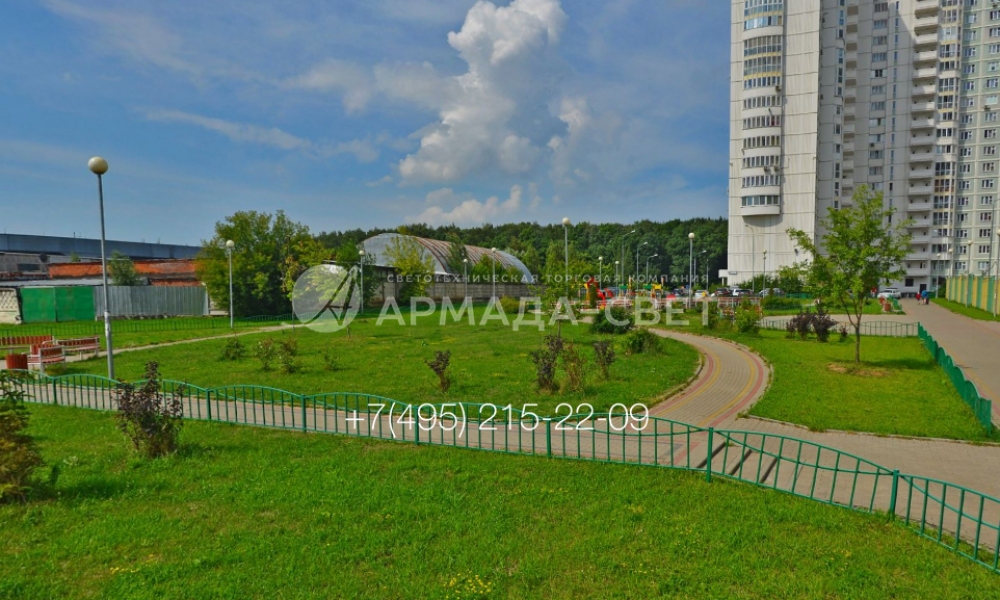

2) Осветительные опоры НФ и НП делаются из трубного проката с круглым поперечным сечением. Это дает возможность производителю сократить затраты на изготовление опор. Поэтому осветительные конструкции продаются покупателям по низким ценам.

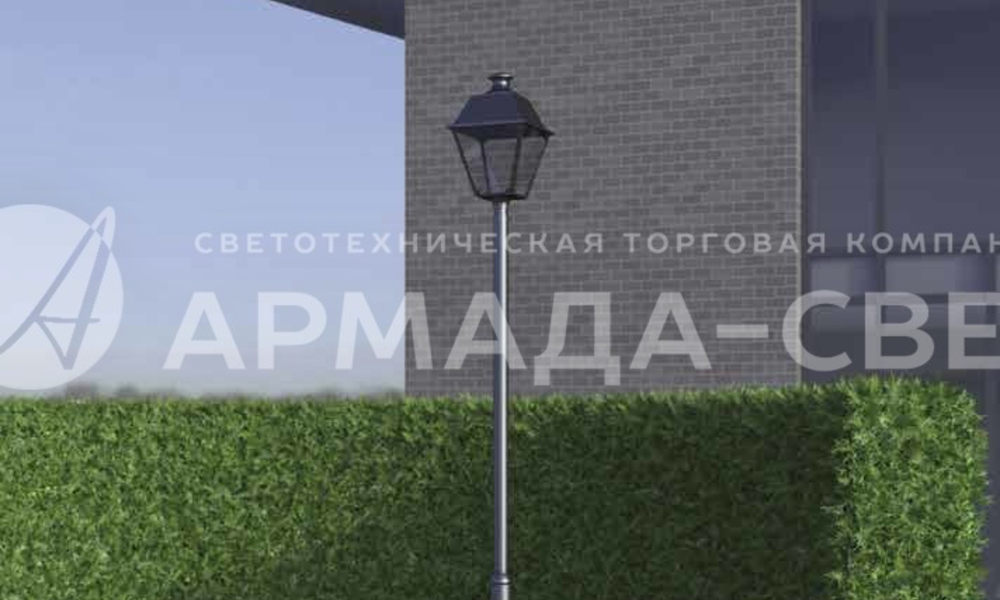

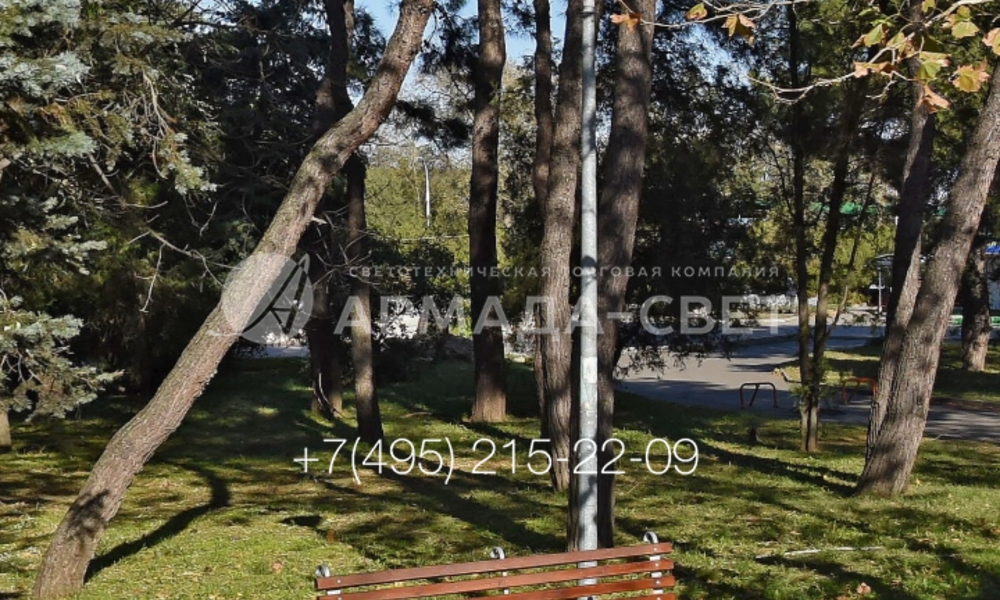

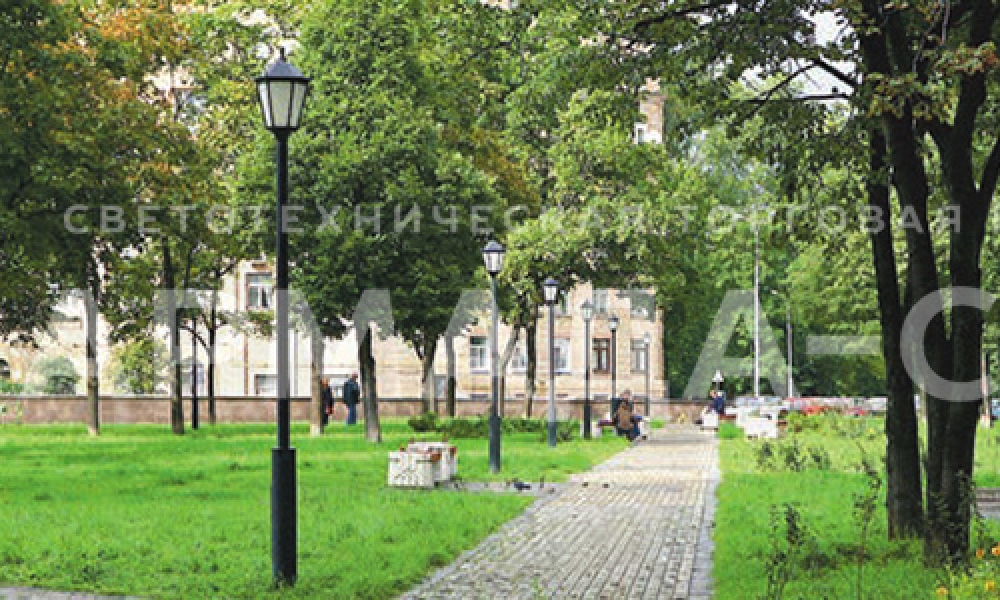

3) Классический вариант использования трубных опор НП и НФ – освещение парков, скверов, территорий частных земельных участков, домов отдыха и санаториев. В представленном на фото варианте на оголовок опоры установлен венчающий светильник в виде фонаря.

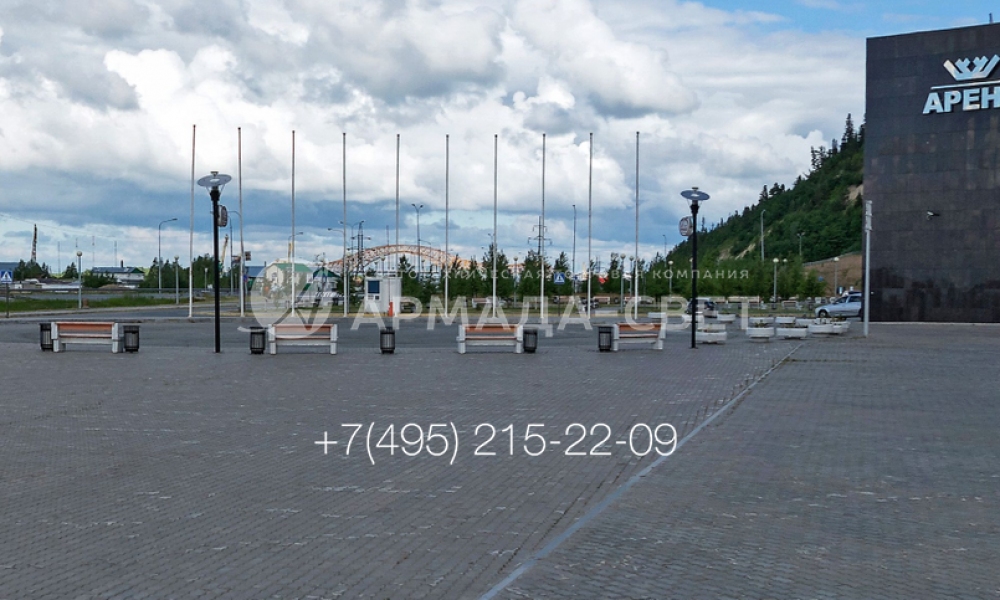

4) Трубчатые опоры в минималистичном исполнении не имеют декоративных элементов. Однако по отдельному требованию покупателя ствол может быть украшен поясками и тумбами. Они используются для декорирования фланца в нижней части.

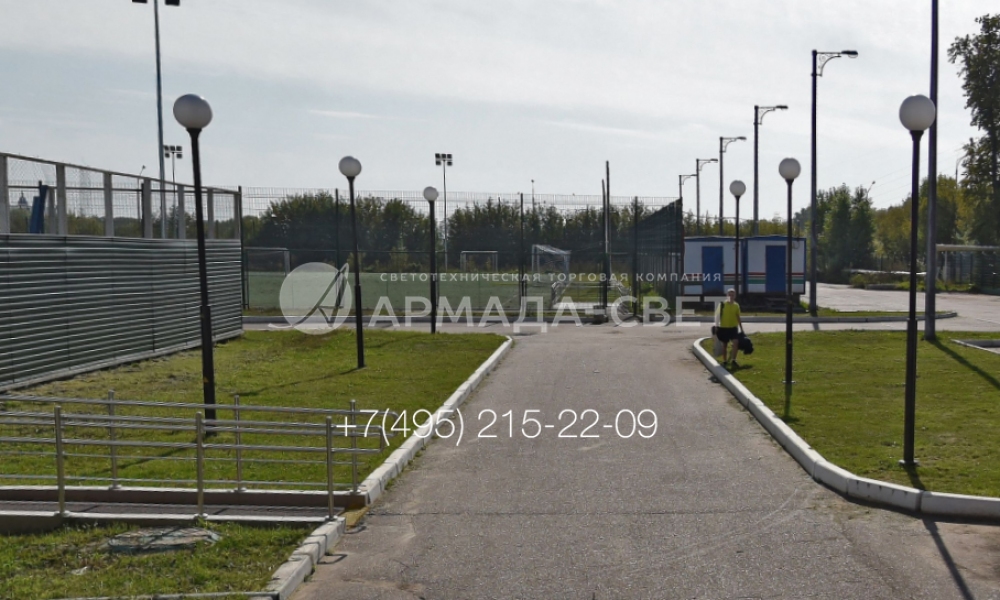

5) На фотографии изображены опоры декоративно-паркового освещения с венчающими светильниками. Используется модификация с фланцевым способом установки. Квадратный подпятник в нижней части декорируется тумбой конической формы.

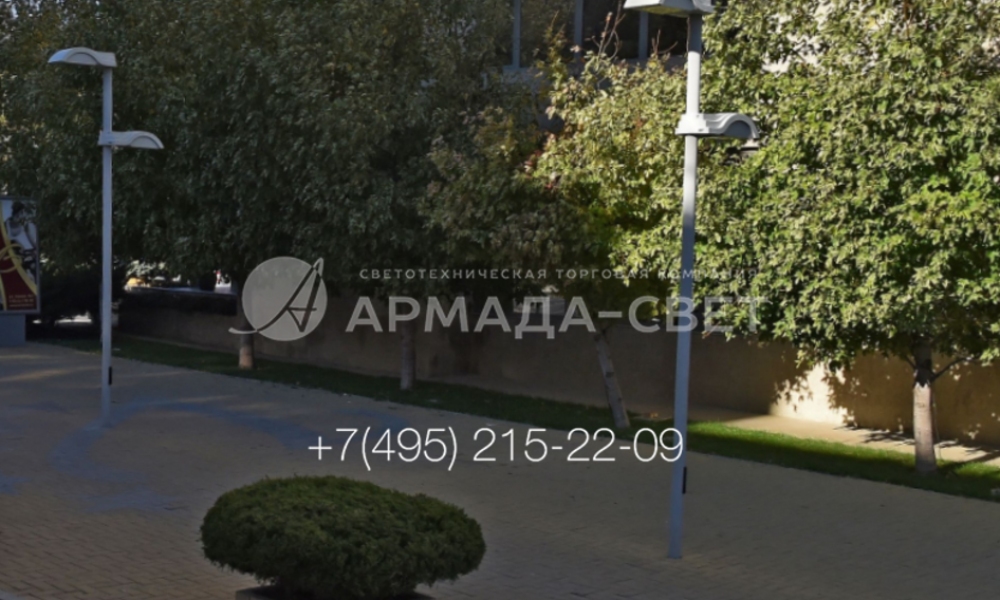

6) Опора со стволом с круглым поперечным сечением вписывается в городскую инфраструктуру и используется для освещения тротуаров, пешеходных зон и иных подобных объектов. Монтаж этой модификации выполнен на фланец и закладную деталь фундамента.

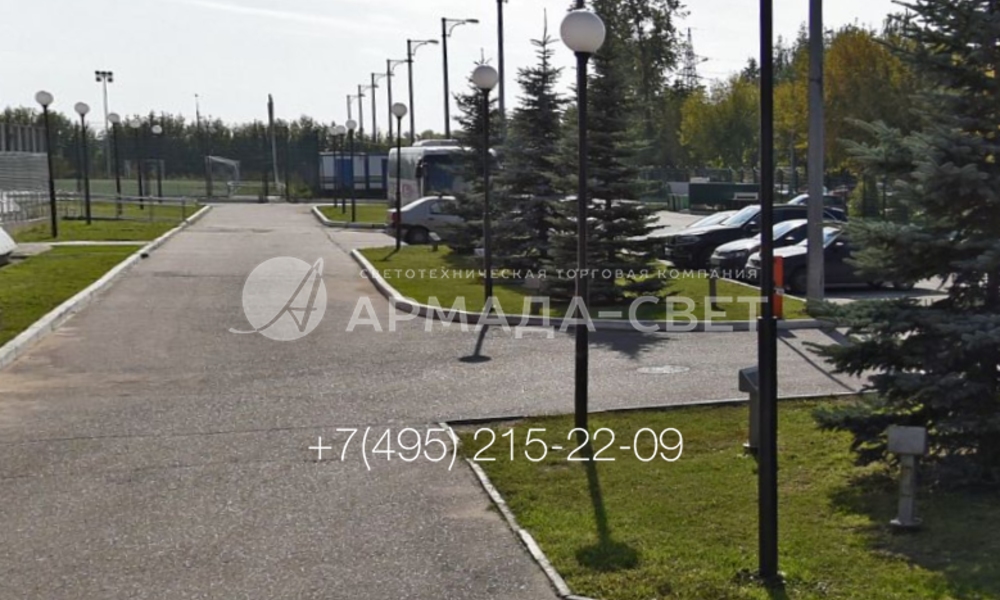

7) Трубчатые опоры декоративно-паркового освещения применяются для освещения парков и скверов. Из-за круглого поперечного сечения ствола они хорошо сочетаются с окружающей древесной растительностью.

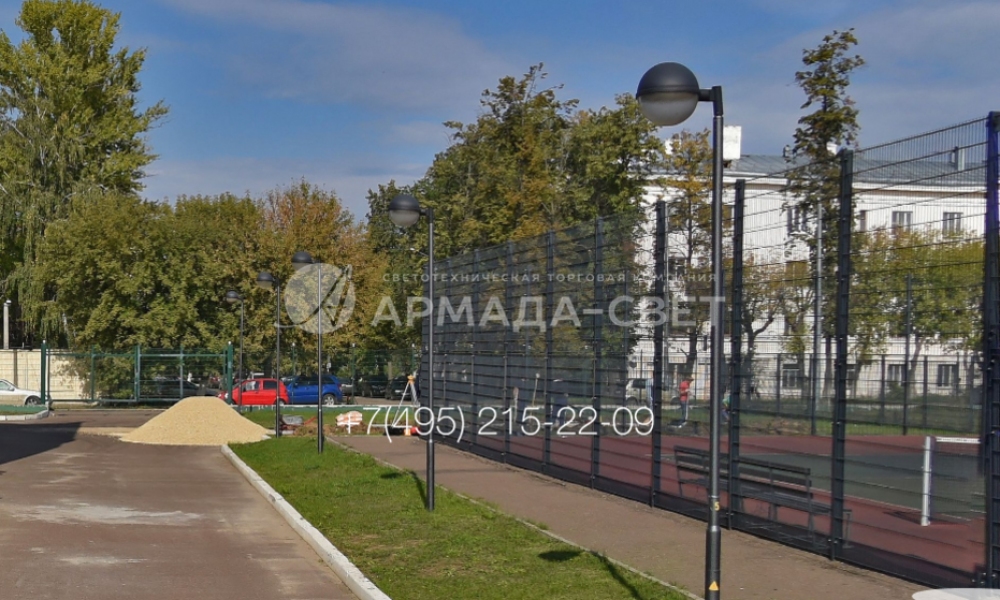

8) Главной особенностью любой трубчатой опоры является ствол из трубного проката с круглым поперечным сечением. Типы световых приборов и их взаимное расположение могут варьироваться в зависимости от пожеланий клиента.

9) На фото изображена опора трубчатого типа с необычным световым прибором со светодиодными источниками света. Благодаря использованию таких светильников опора качественно освещает окружающее пространство и потребляет минимум электрической энергии.

10) Трубчатая опора, несмотря на свой минималистичный дизайн, может служить настоящим украшением улицы в населенном пункте. На фото представлена опора со светильником с цилиндрическим рассеивателем и красивым наклонным козырьком.

11) На фото изображены опоры декоративно-паркового освещения, сделанные из трубного проката. Они используются для освещения и украшения территории, прилегающей к спортивному комплексу. Поверхность опор окрашена в черный цвет.

12) Пример использования опоры трубчатого типа для освещения парка и детской игровой площадки в нем. На верхушке установлен венчающий светильник с круглым рассеивателем. Ствол с круглым поперечным сечением окрашен в серый цвет.

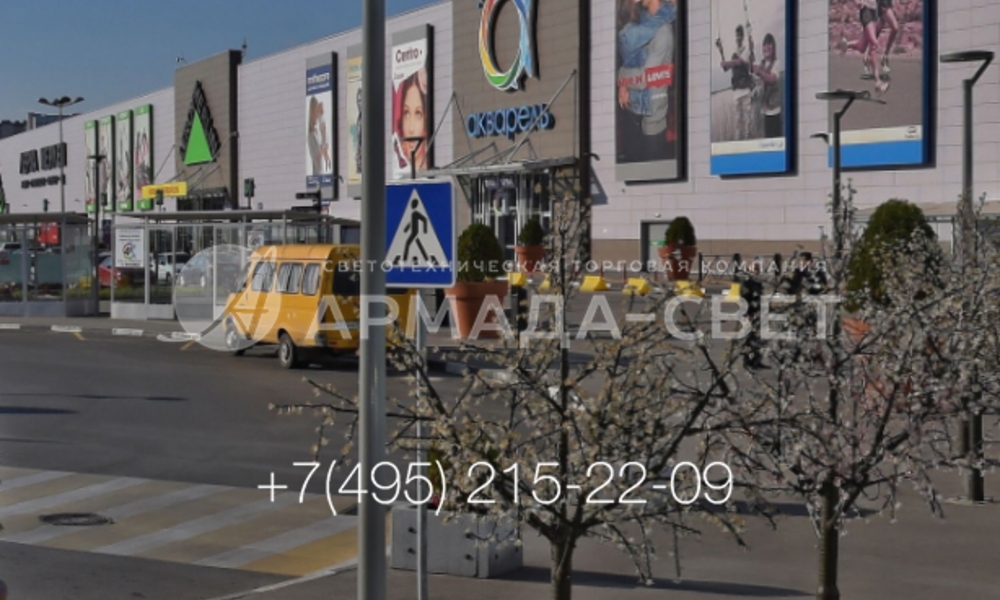

13) Осветительные опоры трубчатого типа со стволом с круглым поперечным сечением подключаются к электрическим линиям под землей. В этом случае отсутствующие в воздухе провода не будут портить внешний вид сквера перед торговым комплексом.

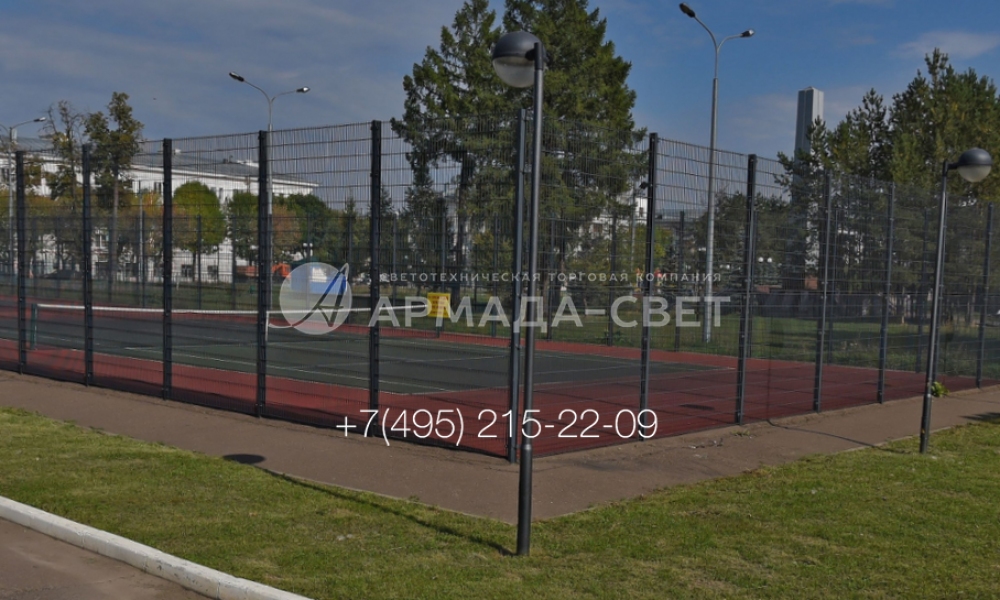

14) Пример использования опоры с трубчатым стволом, на котором установлен светильник консольного типа с корпусом шаровидной формы. Окрашивание в черный цвет опоры и ограждения спортивной площадки обеспечивает целостное восприятие дизайна.

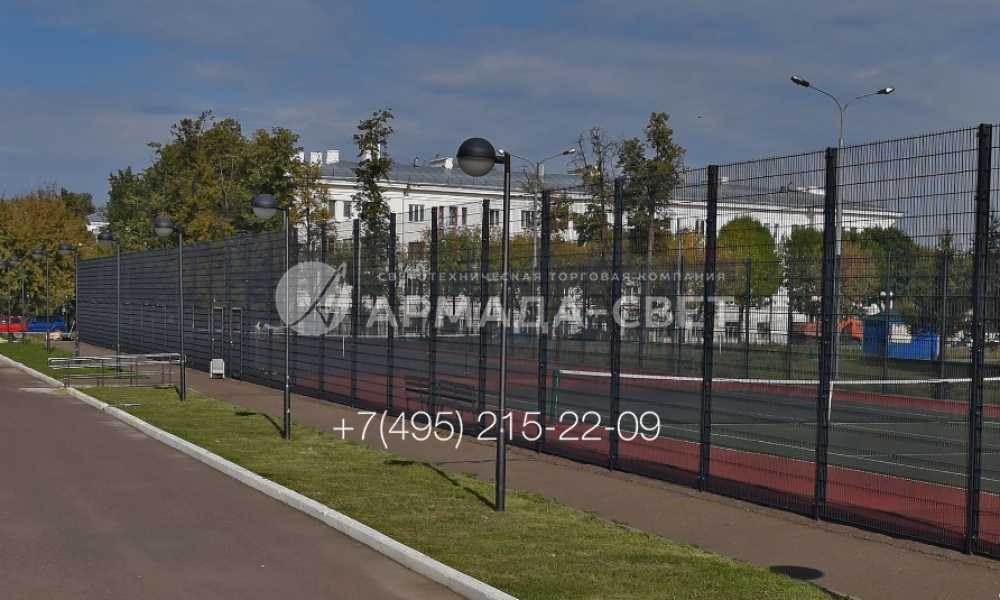

15) Парково-декоративная опора типа НП, изображенная на этой фотографии, используется для освещения периметра теннисного корта. Для украшения площадки на оголовок конструкции установлен светильник консольного типа.

16) Осветительные опоры трубчатого типа могут устанавливаться на месте на хвостовик или фланец с закладной деталью фундамента. В приведенном на фото варианте используется первый способ, что делает внешний вид газона более красивым и аккуратным.

17) На фото изображены трубчатые опоры, которые освещают часть территории спортивного комплекса. В этой модификации опоры имеют ствол из двух сегментов разного диаметра. Установка производится на фланец. На оголовке закреплен светильник с круглым отражателем.

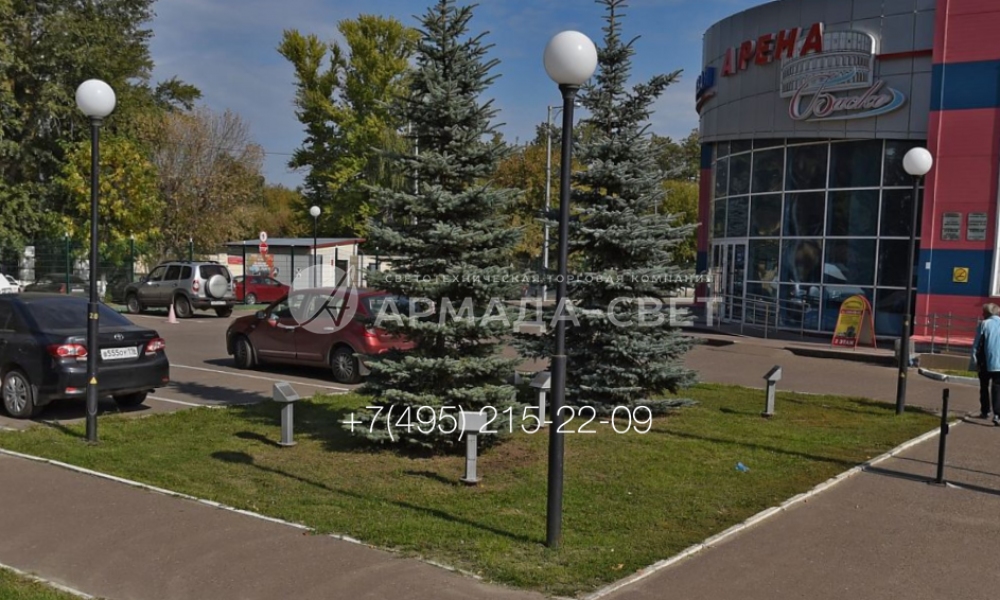

18) Осветительная опора НП сделана из трубного проката и установлена для освещения газона возле торгового комплекса. Они используются вместе с прожекторами, которые подсвечивают растительность и украшают территорию.

19) Все опоры, которые изображены на фотографии, подключаются к электрическим линиям с помощью подземных кабелей. Для соединения силовой линии и проводки ствола применяется клеммная колодка, установленная внутри ревизионного отверстия.

20) Стволы опор, изображенных на фото, сделаны из углеродистой стали. Однако они защищаются от коррозии слоем цинка и порошковым окрашиванием (зависит от модификации). Цвет краски можно выбрать при оформлении заказа.

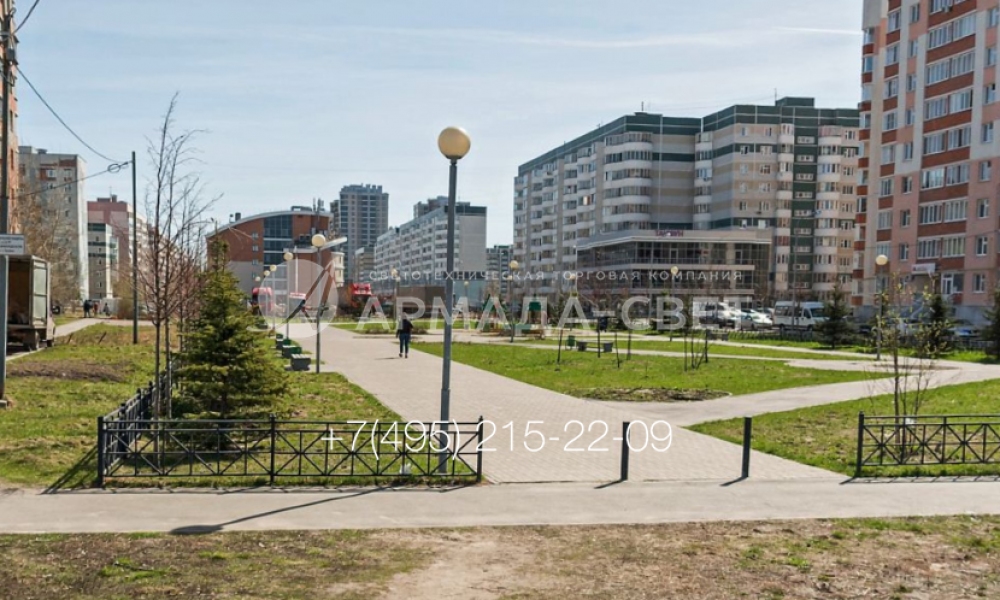

21) Одна из сфер использования декоративных опор НП и НФ – освещение городских скверов. В минимальном варианте на них устанавливается один светильник венчающего типа с круглым отражателем.

22) Осветительные декоративные опоры НП и НФ имеют доступную стоимость. Их использование позволяет значительно сократить затраты на строительство осветительной инфраструктуры. Одновременно с этим изделия являются украшением освещаемого объекта.
