ОГ Опоры граненые

Версия для печати

Область применения: Функционально-декоративное освещение квартальных территорий, парков, дворов, пешеходных зон и пр.

Назначение опоры: Декоративная
Высота (м): 3-6
Производитель: AMIRA
Вес (кг): 39-84
Тип опоры: ОТф
Форма ствола опоры: Трубчатая
Нижний диаметр (мм): 100
Способ установки: Фланцевая
Размер фланца (мм): 250
Покрытие: Горячее цинкование, лакокрасочное покрытие
Подвод кабеля: Подземный
Материал: Трубный прокат
Количество крепежных отверстий: 4
Межцентровое расстояние отверстий B, мм: 160
Артикул производителя: ОГ-3,0...6,0 (И)

В наличии

Цена: от 8 174 до 15 510 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Описание

Опоры граненые ОГ применяются для устройства функционально-декоративного освещения парков, дворов, внутриквартального освещения. Опоры изготавливаются из трубного проката квадратной формы. Поверхность опоры защищена от коррозии, применен метод цинкования поверхности горячим способом, кроме этого наносится лакокрасочное покрытие. Внешний вид опор оригинален, их установка удобна, в связи с тем, что они имеют небольшую высоту и вес. Опоры имеют два варианта исполнения: фланцевый и с заглублением.

Высота надземной части опор составляет от 3-х до 6-ти метров. Опорный фланец квадратный, имеющий размер 250*250 мм, межцентровое расстояние отверстий – 160 мм. Заглубляемые опоры, имеют дополнительную длину – 1,2 метра. Нижний размер опоры одинаков, независим от варианта и высоты изделия, его величина равна 100х100 мм. Вес фланцевых опор: 39 – 74 кг, опор с заглублением: 49 – 84 кг. Параметры фундамента: его тип и размеры, определяются типом устанавливаемой опоры. Опора предназначена для размещения торшерных светильников.

Преимущества

Оригинальный внешний вид.
Удобство в монтаже и обслуживании.

Устройство

Опора изготавливается из трубного проката — квадратной трубы.

Покрытие

Горячее цинкование, лакокрасочное покрытие.

Фундамент

Тип и размер фундамента определяется в зависимости от расчета выбранной конструкции. Фундамент металлический.

Примечание: Завод оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия.

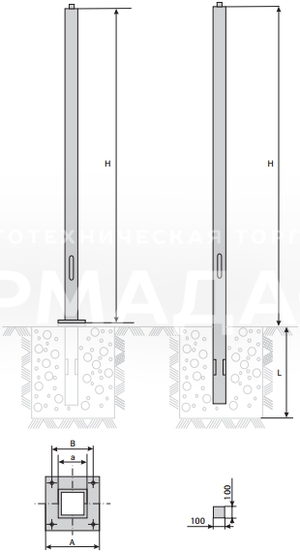

Габаритные размеры опор

Основные параметры опор ОГ

Название	Цена	Обозначение	Нижний диаметр	Размеры опорного фланца	Межцентровое расст-е отверстий	Подземная часть	Вес Ф/L	Высота
Название	Цена	ОГ	D, мм	А, м	B, мм	L, мм	m, кг	H, м
ОГ-3	8 174 ₽	ОГ-3 (И)	100x100	250x250	160	1,2	39/49	3
ОГ-3,5	10 061 ₽	ОГ-3,5 (И)	100x100	250x250	160	1,2	48/55	3,5
ОГ-4	10 690 ₽	ОГ-4,0 (И)	100x100	250x250	160	1,2	51/61	4
ОГ-4,5	11 528 ₽	ОГ-4,5 (И)	100x100	250x250	160	1,2	55/65	4
ОГ-5	12 995 ₽	ОГ-5,0 (И)	100x100	250x250	160	1,2	62/72	5
ОГ-6	15 510 ₽	ОГ-6,0 (И)	100x100	250x250	160	1,2	74/84	6

Галерея

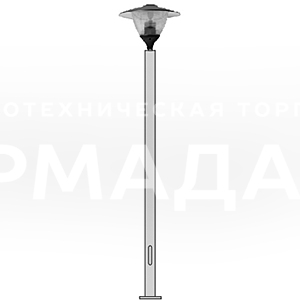

1) Граненые парковые опоры отличаются от аналогов сложной формой поперечного сечения ствола. Это придает им необычный внешний вид и повышенную прочность. На чертеже представлена модель, сделанная из профильной трубы с квадратным поперечным сечением.

2) Граненые опоры часто применяются для освещения придомовых территорий, детских и спортивных площадок. Благодаря многогранной форме поперечного сечения ствола они могут выдерживать значительный вес светильников и повышенную ветровую нагрузку.

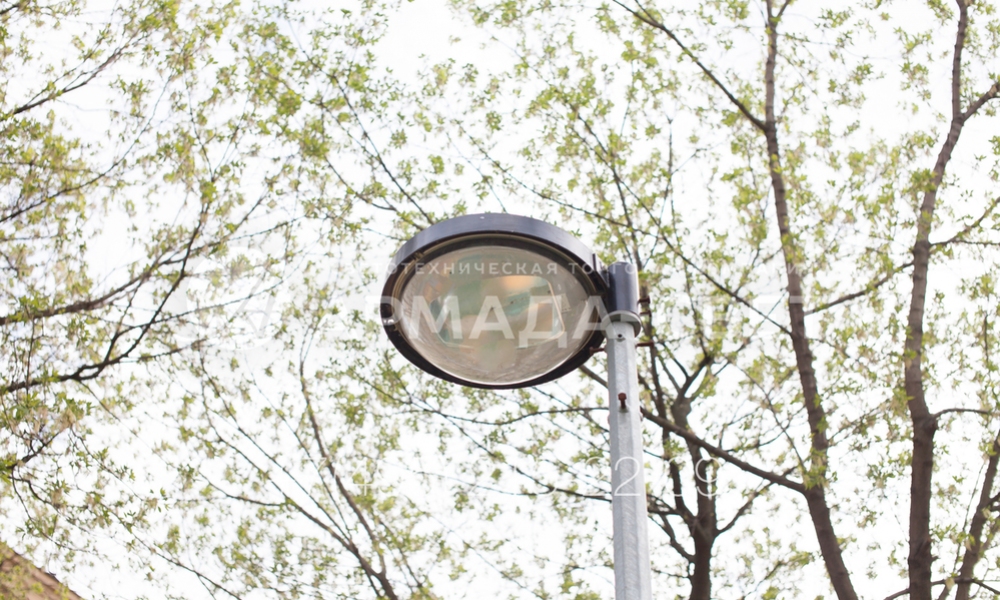

3) На фото представлена верхняя часть граненой опоры. На оголовке закреплен светильник с газоразрядной лампой, который фиксируется за обечайку. Диаметры оголовка и обечайки совпадают. Такой вариант позволяет разместить световое пятно близко к стволу.

4) Граненая парковая опора может иметь очень красивый внешний вид и выступать в качестве украшения дорожки в сквере. В представленном на фото варианте на оголовок установлен венчающий светильник в виде старинного фонаря, а ствол окрашен в черный цвет.

5) Граненые осветительные опоры устанавливаются на фланец. В этом случае используется квадратный подпятник с отверстиями по краям. Монтаж производится на трубчатую закладную деталь фундамента, которая перед этим бетонируется в котловане.

6) Граненые осветительные опоры соединяются друг с другом подземными силовыми линиями, по которым подается электричество для работы световых приборов. Так как в этом случае отсутствуют силовые провода, внешний вид освещаемого объекта улучшается.

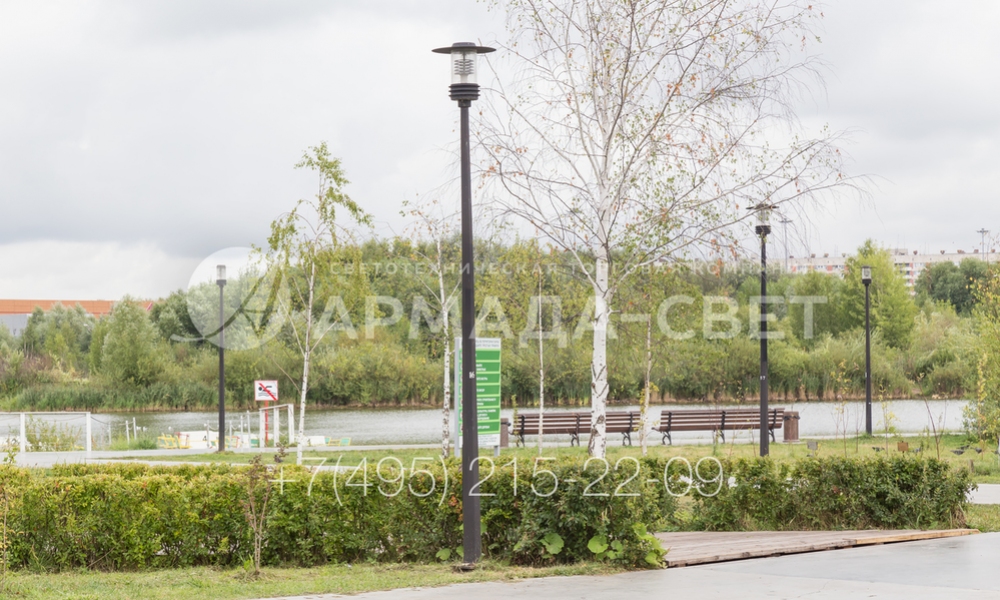

7) Опоры граненого типа для паркового освещения надежно защищены от неблагоприятных внешних воздействий. Они цинкуются методом горячего цинкования, поэтому могут эксплуатироваться рядом с водоемами в условиях повышенной влажности.

8) Благодаря граненой форме поперечного сечения стволы парковых декоративных опор выдерживают повышенную нагрузку. На них можно крепить не только основной светильник на оголовке, но и дополнительные световые приборы на кронштейнах.

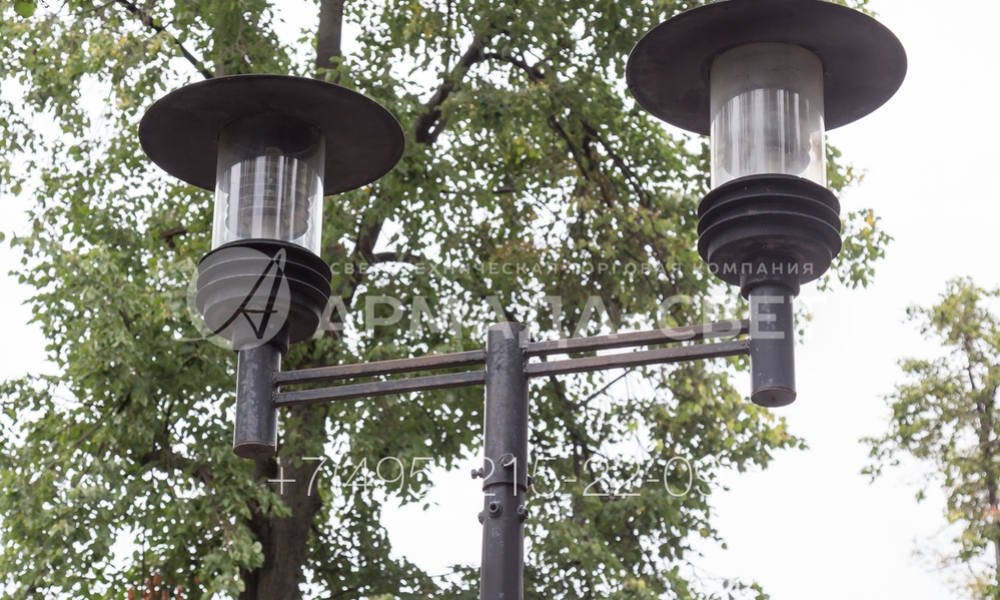

9) Для создания заливающего освещения на широкой пешеходной дорожке можно использовать граненые опоры с двумя световыми приборами. В этом случае для их монтажа применяется красивый кронштейн, который крепится на оголовок с помощью болтов.

10) На фото представлен красивый кронштейн декоративной граненой опоры. Опора и ствол имеют разъемную конструкцию, поэтому сборка производится на месте установки. Это упрощает перевозку осветительных конструкций на стандартных грузовых автомобилях.

11) При изготовлении опор по стандартной документации углеродистая сталь ствола цинкуется для защиты от коррозии. Однако поверх слоя цинка она может окрашиваться порошковой краской. После окрашивания опора лучше вписывается в городскую инфраструктуру.

12) На фотографии представлено ревизионное отверстие, через которое производится подключение подземной силовой линии и электрической проводки ствола. Для соединения проводов используется клеммная колодка, закрепленная внутри на DIN-рейке.

13) Чаще всего на осветительных граненых опорах устанавливаются светильники венчающего типа. В качестве источников света используются лампы светодиодного или газоразрядного типов. Они потребляют меньше электричества, чем модели с нитями накаливания.

14) На фото представлены граненые парковые декоративные опоры, которые используются для освещения придомовой территории рядом с жилым комплексом. Благодаря окрашиванию осветительная система сочетается с ограждением лестницы и пандуса.
