ОГККЗН Опоры граненые конические квартальные наклоняемые

Описание

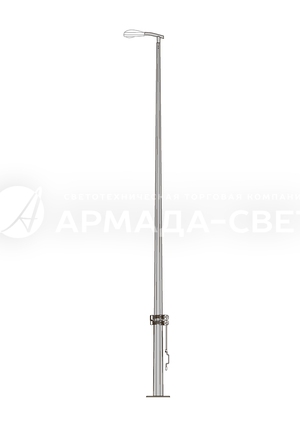

Для устройства освещения в труднодоступных местах, освещения спортивных площадок, жилых кварталов, аллей, применяются опоры с наклоняемой верхней частью – ОГККЗН. Их изготовление производится из листового проката, подвергнутого изгибу и свариванию продольным швом. Поверхность опоры имеет антикоррозионное покрытие – горячее цинкование, гарантирующее устойчивость не менее 15 лет. Верхняя и нижняя часть опоры соединены силовым замком. Наклон опоры, осуществляется с применением специального переносного ручного инструмента, не входящего в комплект поставки. Верхняя часть опоры предназначена для установки нескольких осветительных приборов.

Подводка питания к ОП – подземная. Применение их для воздушной подводки и подвеса самонесущих изолированных проводов, невозможно. Надземная часть опоры составляет – 4 (5; 6; 7; 7,5) метров. Линия разъема находится на высоте 1,2 метра. Опоры фланцевой частью устанавливаются на подготовленный фундамент с закладным элементом. Тип опоры определяет параметры фундамента. К достоинствам данного типа опор, относится возможность проведения работ по обслуживанию и замене ОП без применения техники.

Преимущества

• Удобная конструкция механизма складывания опоры обеспечивает удобство эксплуатации.
• Возможность безопасного обслуживания осветительных приборов без привлечения спецтехники на уровне земли.
• Уменьшение стоимости эксплуатации.

Устройство

• Опоры серии ОГККЗН производятся следующих типов: ОГККЗН-4, ОГККЗН-5, ОГККЗН-6, ОГККЗН-7, ОГККЗН-7,5, ОГККЗН-8 (ОГКК П-НТ, где П — тип подводки: З — подземная, В — воздушная; Н — высота опоры, м; Т — тип опоры: У — угловая, С — силовая, А — анкерная).
• Опоры ОГККЗН не предназначены для воздушной подводки электропитания и подвеса СИП.
• Опоры изготавливаются из листовой стали методом гибки с одним продольным сварным швом, защищены от коррозии методом горячего цинкования (ГОСТ 9.307. – 89). Гарантия на коррозийную стойкость 15 лет. Данный вид покрытия не является декоративным и носит сугубо функциональный характер.

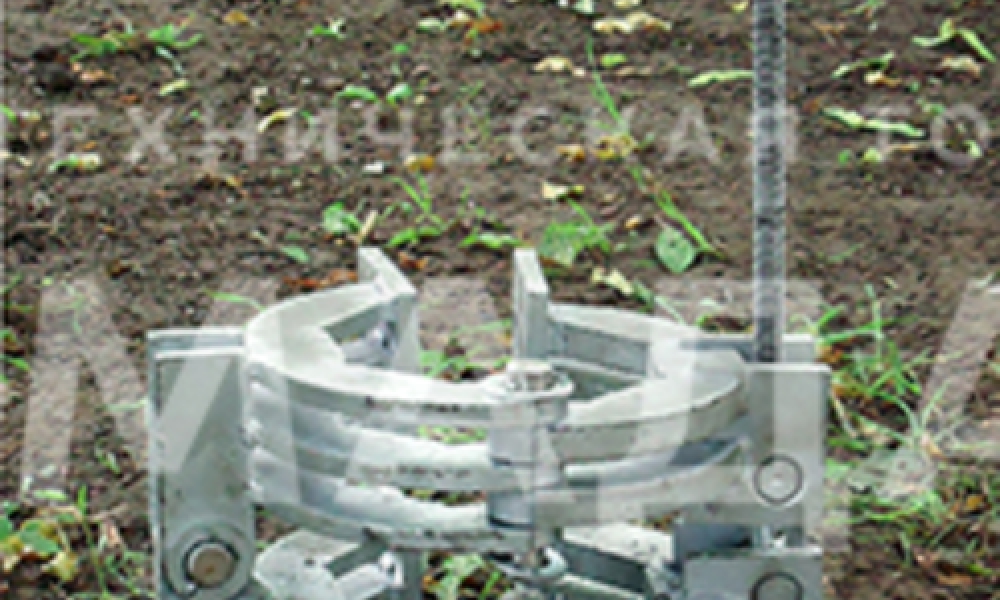

• Опора ОГККГЗН состоит из двух частей, которые соедине-ны между собой с помощью силового замка. Для наклона используется специальный инструмент. Вес инструмента позволяет переносить его вручную и использовать для всех опор этого типа.

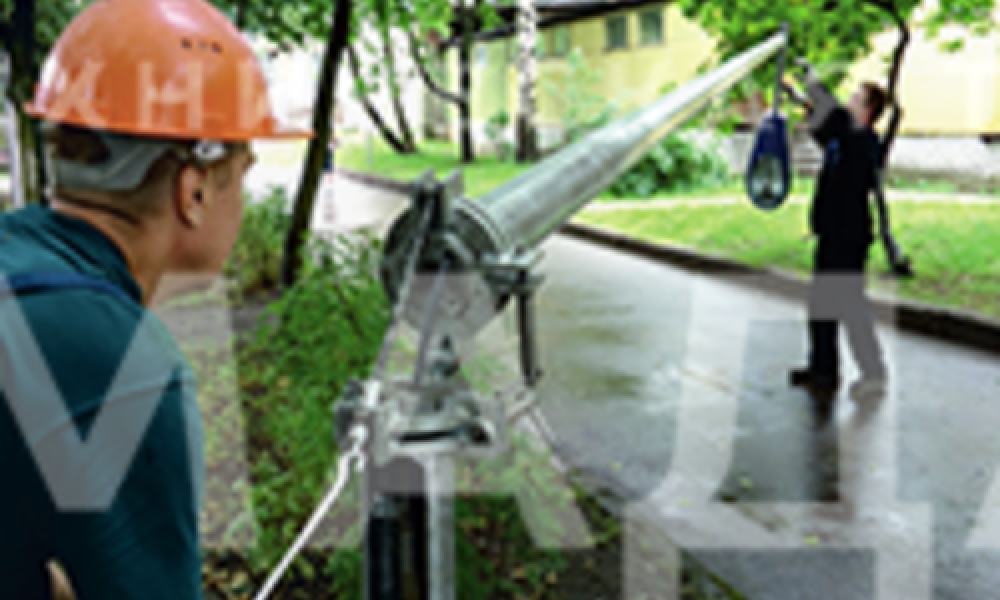

• Для обслуживания опоры на месте разрыва ствола выше люч-ка опоры закрепляется переносной специальный инструмент для опрокидывания верхней части опоры, предварительно освобождается замок.
• Затем с помощью специальной ручки-рычага верхняя часть опоры со светильником наклоняют до нужной высоты.
• После необходимого обслуживания осветительного прибора опору возвращают в исходное положение с последующей установкой силового замка.
• Конструкция опоры позволяет нагружать верхнюю часть опоры максимально двумя светильниками.
• Специальный инструмент заказывается отдельно.

Покрытие

Горячее цинкование.

Фундамент

• Фундамент состоит из закладного металлического фундамента и бетона.
• Тип и размер фундамента определяется в зависимости от расчета выбранной конструкции опоры.

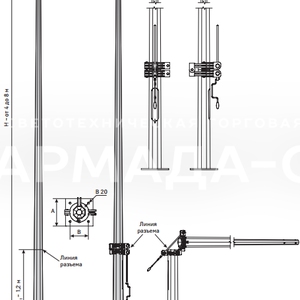

Габаритные размеры и технические детали опор

Основные параметры опор ОГККЗН
