МГФ-16-СР Мачты со стационарной короной 1

Запросить цену и срок

Москва +7 (495) 215-22-09

МГФ-16-СР Мачты со стационарной короной

Версия для печати

Область применения: Освещениe автомобильных дорог, развязок, стоянок, портов, аэропортов, складов, промышленных предприятий и иных больших открытых территорий.

Назначение опоры: Мачта освещения, Прожекторная
Высота (м): 16
Производитель: Opora Engineering
Вес (кг): 750
Тип опоры: МГФ
Форма ствола опоры: Граненая
Способ установки: Фланцевая
Размер фланца (мм): 640
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Количество крепежных отверстий: 12
Межцентровое расстояние отверстий B, мм: 540
Количество световых приборов: до 60
Количество светильников на опоре (шт): 12
Артикул производителя: МГФ-16-СР

В наличии

Цена: от 160 800 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Описание

Мачты со стационарной короной предназначены для организации освещения больших открытых территорий: промышленных объектов, автомобильных развязок и магистралей, аэропортов и морских портов. Представленные в этом разделе каталога мачты производит компания Opora Engineering, которая специализируется на разработке и изготовлении высотных конструкций.

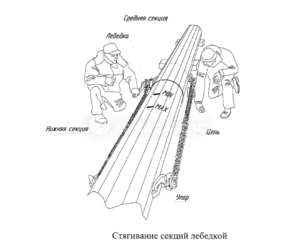

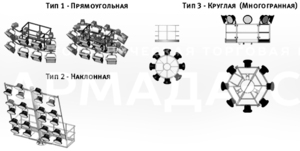

Мачты МГФ-СР состоят из секционного ствола, площадки для обслуживания, приспособлений для подъема площадки и стационарной короны, которая представляет собой раму для крепления прожекторов. Точная комплектация оговаривается в заявке. Ствол мачты образуют секции длиной не больше 11 м, их монтируют на месте. Благодаря секционной конструкции и полому граненому стволу конструкцию несложно доставить к месту установки.

Мачты производят из листового проката, обработанного методом горячего цинкования – это необходимо для защиты от коррозии. Дополнительно можно нанести лакокрасочное покрытие. Также можно заказать мачты МГФ-СР не только типовых, но и индивидуальных параметров. Высота мачты – от 16 до 40 м, диаметры нижнего основания – от 393 до 945 мм.

Технические детали

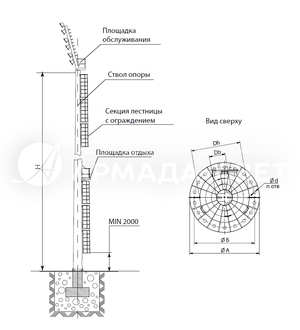

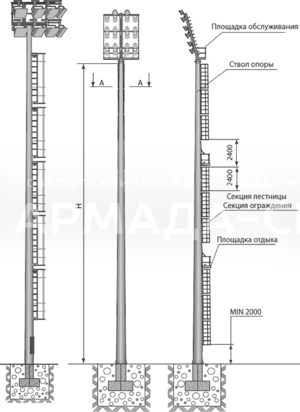

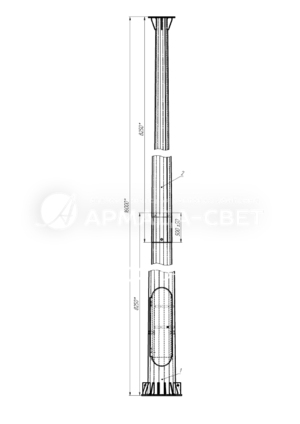

Габаритные размеры мачт

Основные параметры мачт МГФ-СР

Основные параметры мачт МГФ-СР

Обозначение мачты	Параметры ствола		Наименование закладного элемента	Высота ствола мачты, м	Присоединительные параметры фланца ствола мачты
Обозначение мачты	Dв, мм	Dн, мм	Наименование закладного элемента	Высота ствола мачты, м	d	n	А	Б
МГФ-16-СР(X)-Y-Z-ц	190	393	ЗА-30/12/Д540-0,94хц	16	30	12	640	540

X – максимальный вес устанавливаемого оборудования
Y – ветровой район эксплуатации
Z – количество ОП
Dв – диаметр в верхней части опоры
Dн – диаметр в нижней точке опоры
d – диаметр отверстия во фланце
n – количество отверстий во фланце
A – диаметр фланца
Б – диаметр, на котором размещены отверстия на соединительном фланце мачты

Основные параметры мачт МГФ-СР

Обозначение мачты	Ориентировочный общий вес металлоконструкции*, кг	МАХ вес устанавливаемого оборудования, кг	Кол-во ОП***, шт.	Ветровые районы эксплуатации	Масса ствола**, кг
МГФ-16-СР(X)-Y-Z-ц	1360	560	до 12	II – IV	750

* Указан ориентировочный вес мачты в сборе.
** Масса указана без учёта устанавливаемого оборудования. Вес уточнятся индивидуально и зависит от условий эксплуатации.
*** Количество прожекторов указано ориентировочно, оно может быть изменено в зависимости от кострукции мачты.

Галерея

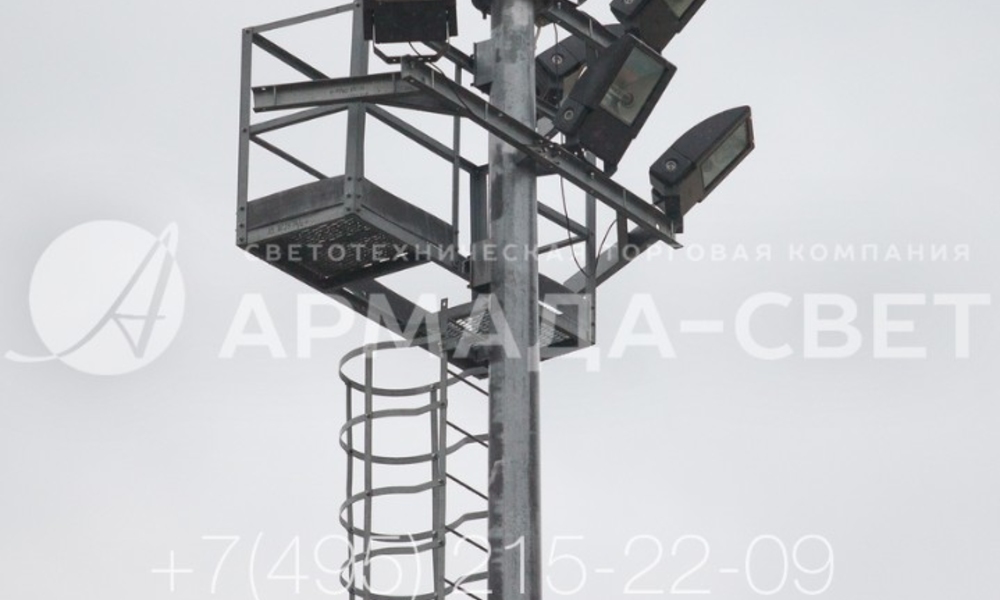

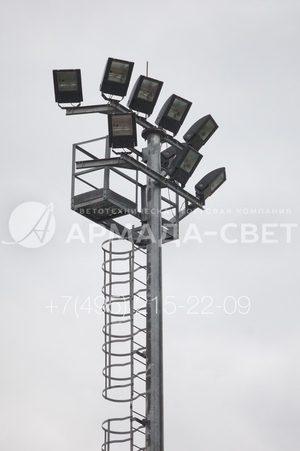

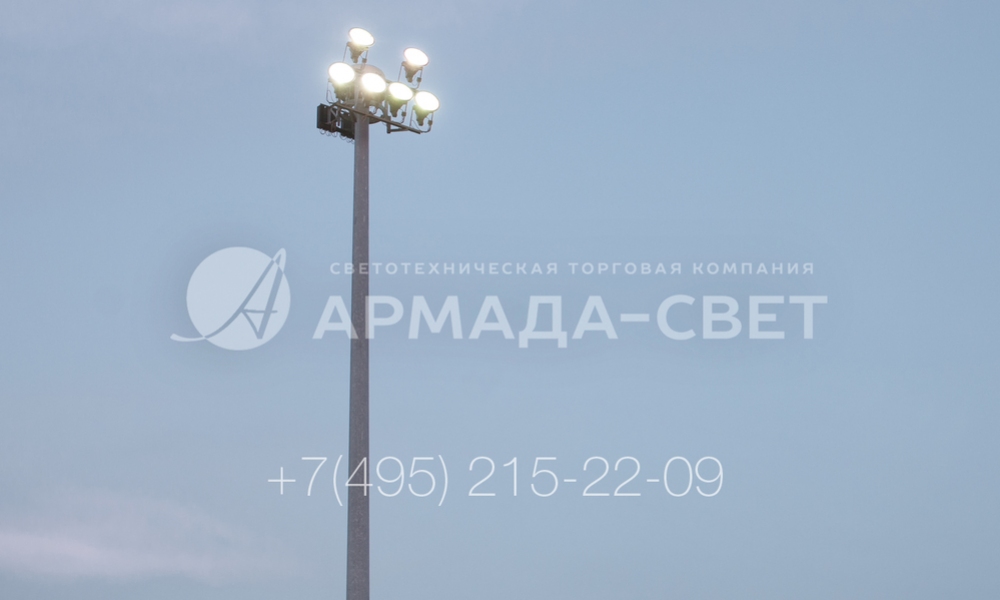

1) Осветительная мачта высотой 16 метров со стационарной короной отличается от классических опор повышенной несущей способностью. Поэтому на ее верхушку можно установить раму с мощными светильниками направленного света. Для удобного обслуживания предусмотрены лестницы, по которым электрики поднимаются на верхнюю технологическую площадку.

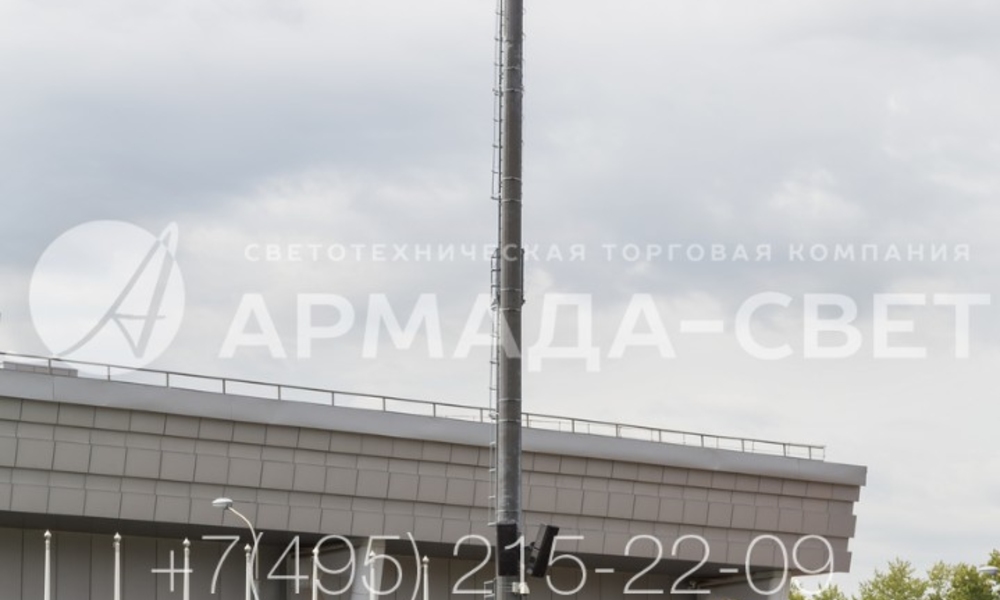

2) Световая мачта типа МГФ-16-СР в представленном на фото варианте не имеет технологической площадки для размещения специалистов и лестницы для подъема. Чтобы выполнить ремонт прожекторов и замену ламп необходим гидроподъемник. Но в отличие от опор на мачту МГФ-СР можно установить мощные световые приборы.

3) Установка осветительных мачт со стационарной короной производится на фланец и закладную деталь фундамента. Фланец в этом случае имеет круглую форму и отверстия по окружности. Для установки используется фундамента, параметры которого рассчитываются индивидуально. Для этого привлекается лицензированная проектная организация.

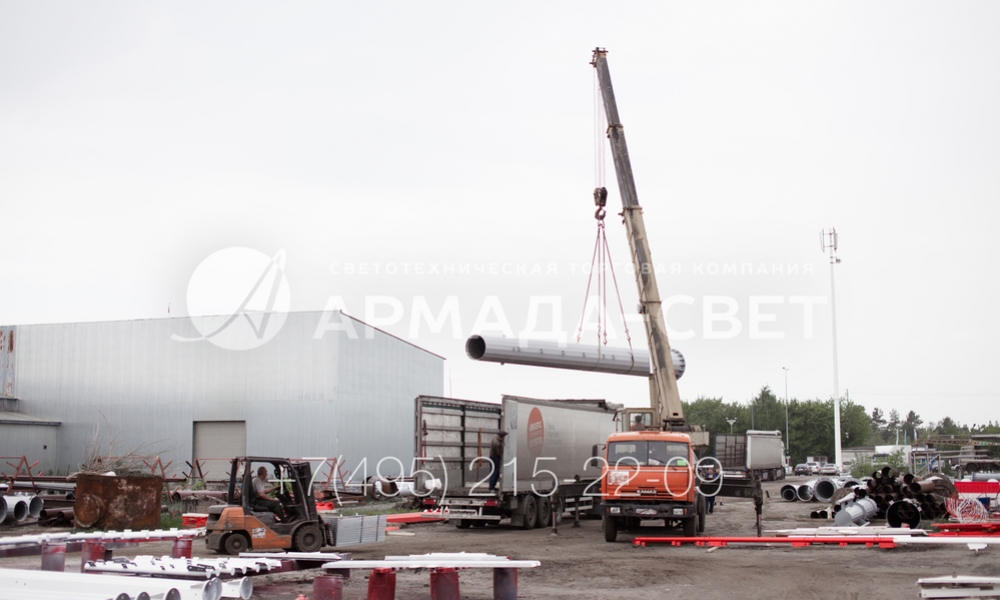

4) Ствол осветительной мачты со стационарной короной имеет сегментную конструкцию для удобной перевозки. Диаметр нижней части возле фланца меньше, чем диаметр в районе оголовка. Таким образом конструкция имеет форму конуса с заниженным центром тяжести. Поэтому она более стабильна во время эксплуатации при сильном ветре.

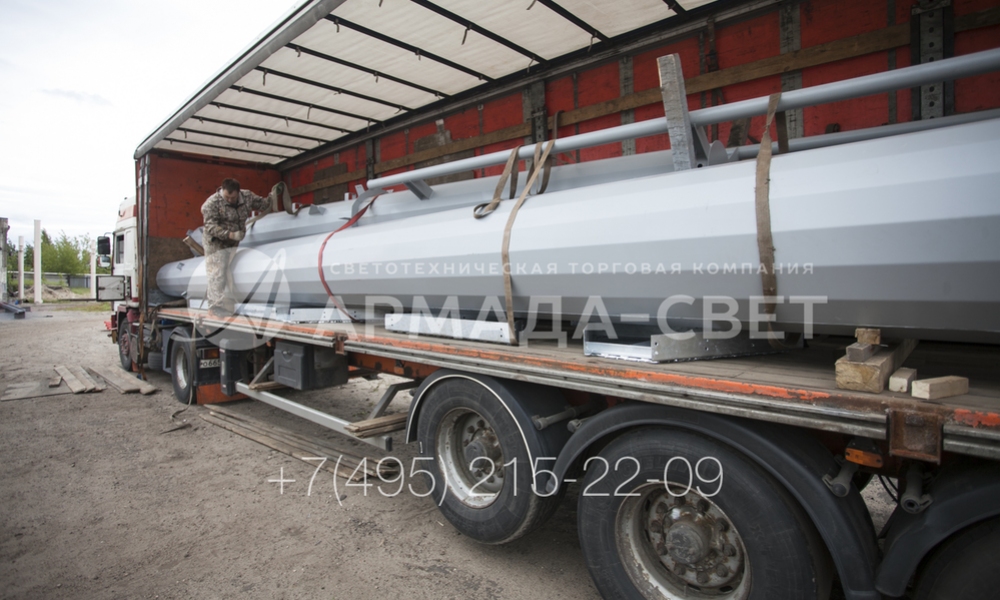

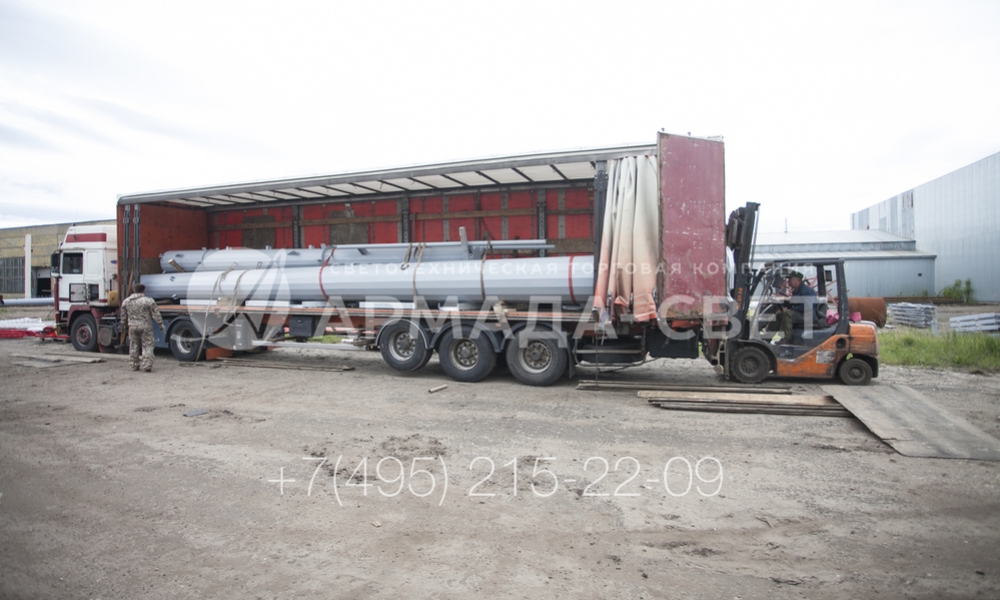

5) На фото изображены загруженные в грузовик сегменты ствола осветительной мачты со стационарной короной. Особенность этой конструкции состоит в том, что для изготовления готового изделия используется листовая сталь. Поэтому вся мачта имеет компактные размеры (в сравнении с решетчатой), небольшой вес и повышенную прочность.

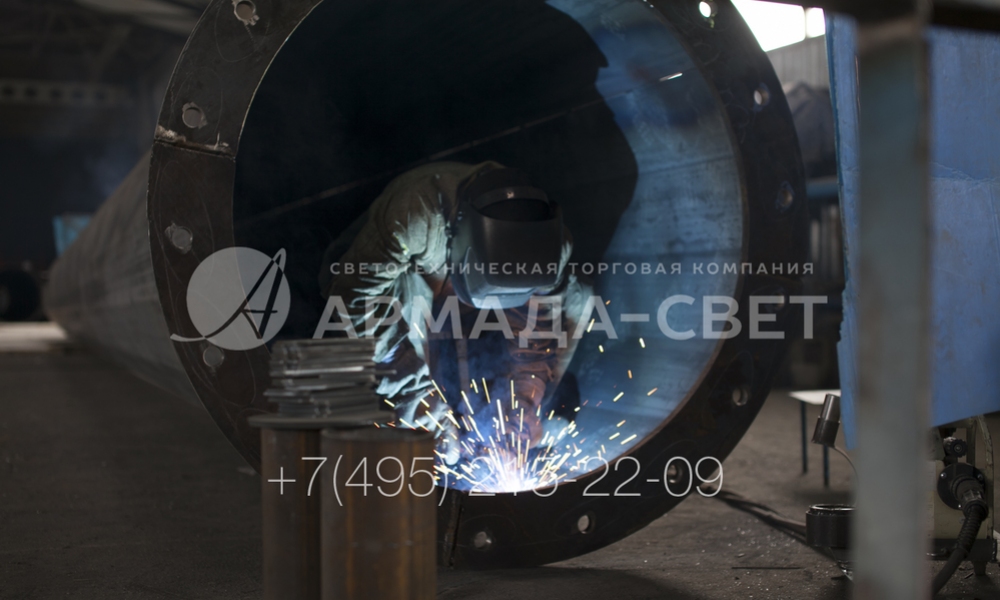

6) На фото изображена часть ствола мачты типа МГФ-СР. Обратите внимание, что ствол этого изделия имеет граненое поперечное сечение. Такая форма необходима для того, чтобы увеличить несущую способность при сохранении низкой материалоемкости и веса. Вершины многоугольника ствола играют роль ребер жесткости.

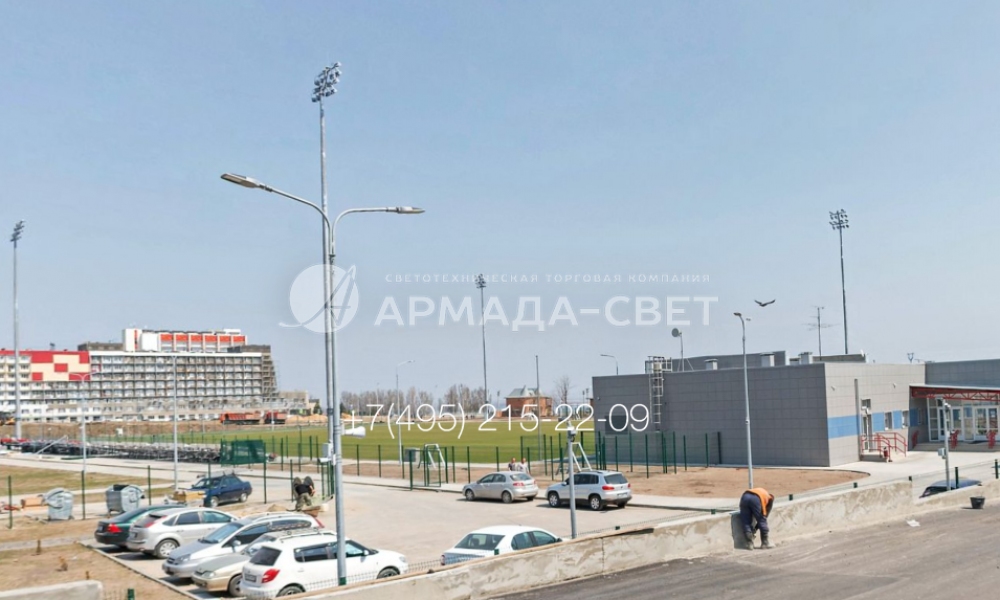

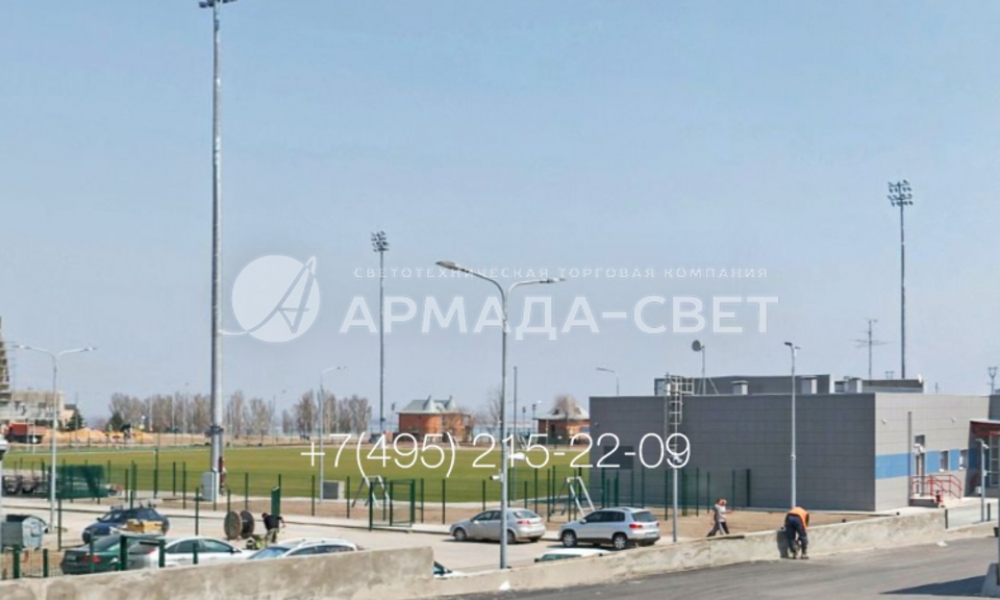

7) Осветительные мачты на фото используются для освещения футбольного поля и прилегающих легкоатлетических дорожек. Так как высота мачт невелика, здесь отсутствуют технические площадки и лестницы для подъема персонала. Но сами конструкции стоят дешевле и имеют минималистичный внешний вид.

8) Мачты уличного освещения высотой в 16 метров в верхней части оснащаются фланцем, на который крепится стационарная корона. Так как конструкция разъемная, покупатель может выбирать любую раму в пределах несущей способности мачты и адаптировать опору под конкретные условия эксплуатации без внесения изменений в конструкцию.

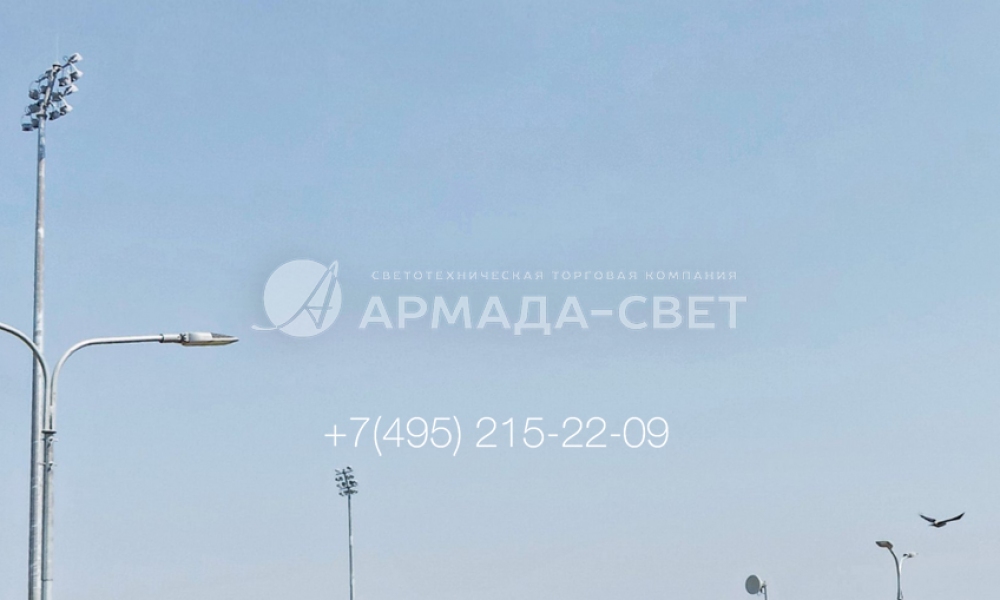

9) Осветительные мачты со стационарной короной могут использоваться для освещения открытых площадок вместе с классическими опорами с консольными светильниками. На фотографии изображены мачты с большим количеством прожекторов для направленного освещения и опоры, с помощью которых подсвечиваются подъездные пути к спортивному объекту.

10) Одна из особенностей мачты со стационарной короной – простое техническое обслуживание осветительного оборудования. На фото изображена конструкция с лестницей с защитной рамой для подъема сотрудников на верхнюю технологическую площадку. Благодаря такой особенности не нужно арендовать автомобильные гидроподъемники для выполнения работ.

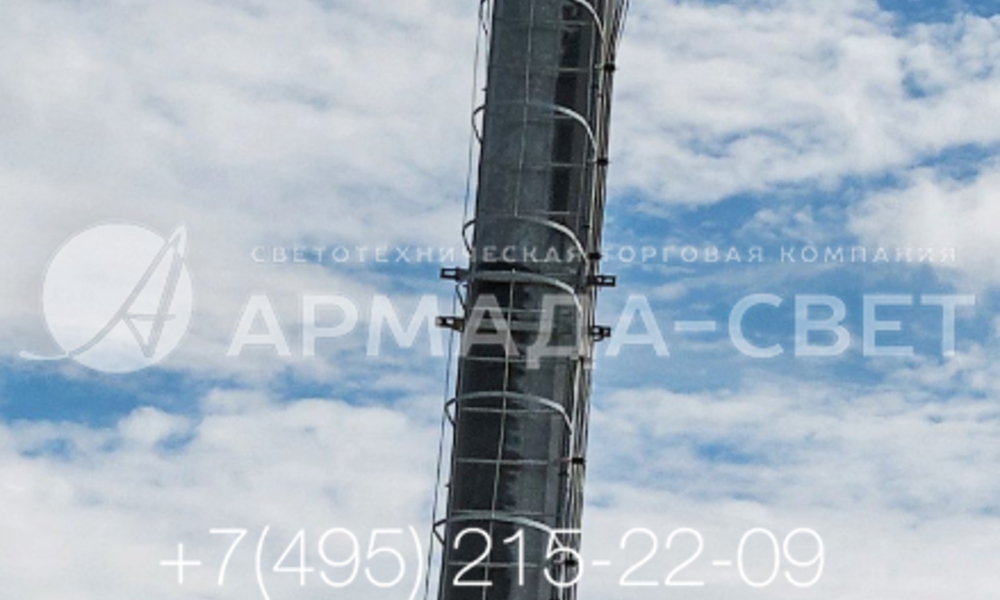

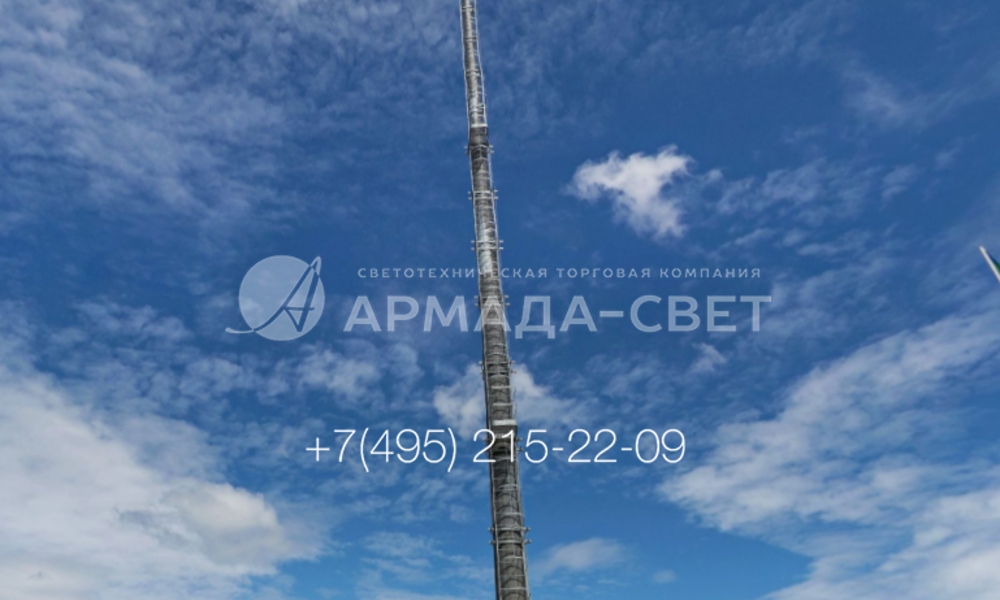

11) На фото изображена лестница с предохранительной рамой, которая используется для подъема электриков на оголовок для обслуживания световых приборов. Такие мачты применяются в случае, когда из-за плотности застройки или сложного рельефа невозможно использовать гидроподъемники на базе грузовых автомобилей.

12) Высокая несущая способность ствола позволяет использовать мачту уличного освещения для решения нескольких задач. В представленном на фото примере конструкция служит для установки прожекторов направленного света, штыря молниеприемника и громкоговорителей системы оповещения.

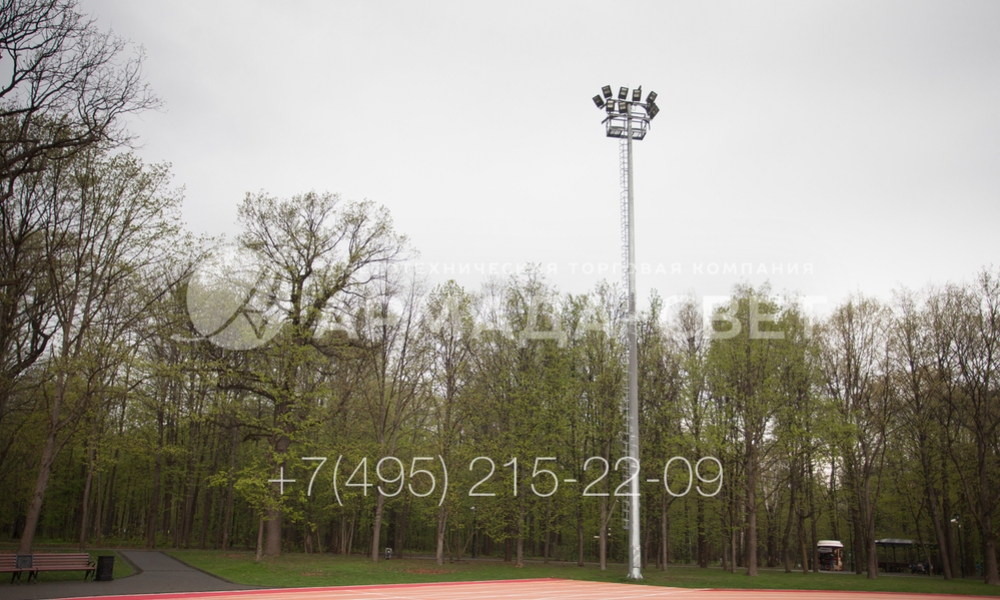

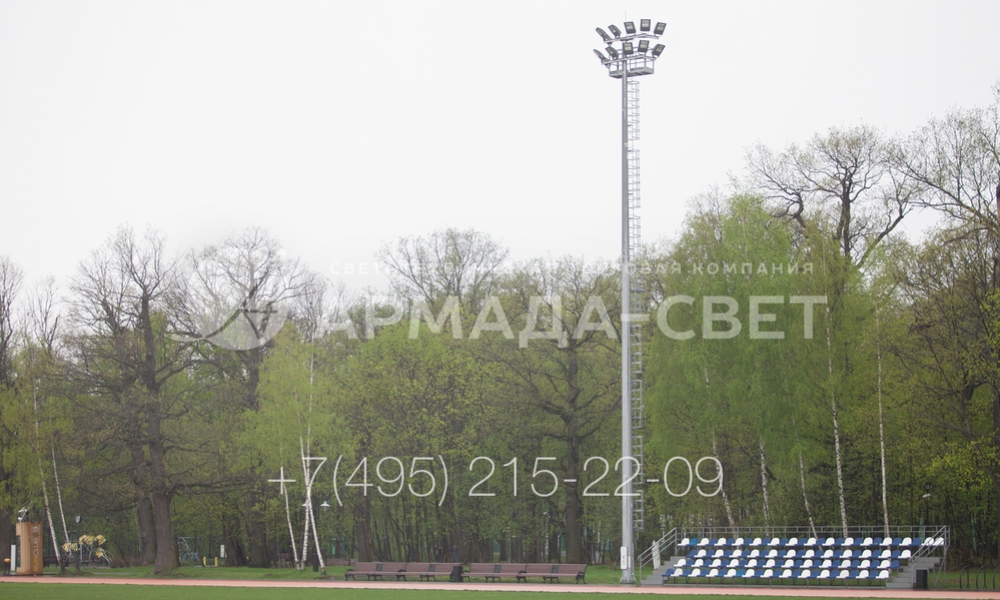

13) Высокомачтовая опора со стационарной короной используется для освещения беговой дорожки в парке. Она оснащена лестницей, по которой электрик может подняться на технологическую площадку для обслуживания светильников. Поэтому грузовику с подъемником не нужно подъезжать к конструкции по покрытию или газонной траве.

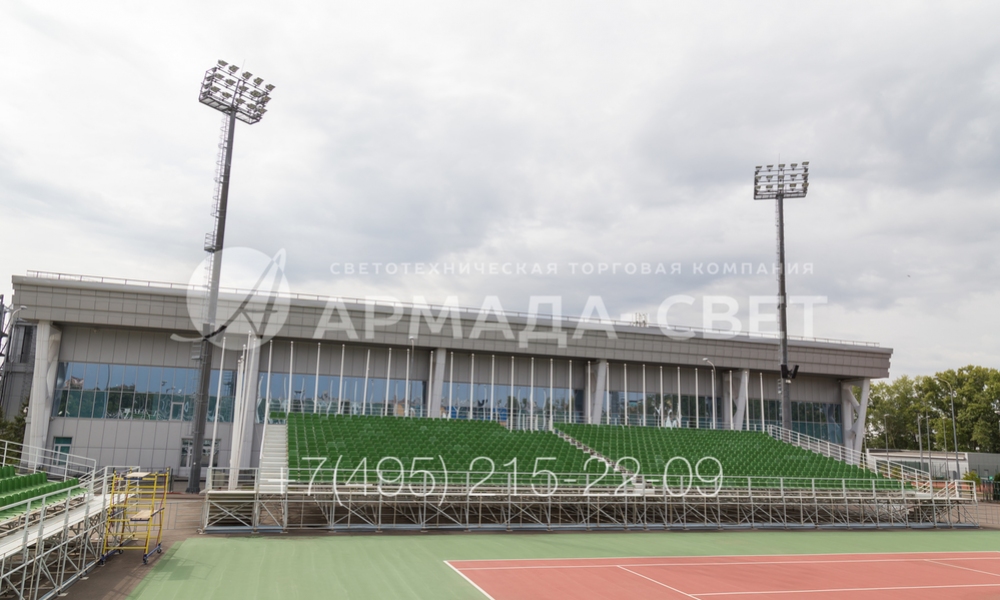

14) Мачты наружного освещения со стационарной рамой применяются для освещения больших спортивных объектов – футбольных стадионов, легкоатлетических манежей и других подобных объектов. Благодаря прожекторам направленного света можно качественно осветить нужный участок поля или беговой дорожки.

15) Если мачта уличного освещения со стационарной короной устанавливается на стадионе, она оснащается лестницей для подъема сотрудников на верхнюю технологическую площадку. Мачты могут использоваться вместе с опорами освещения меньшей высоты, на оголовках которых также установлены прожекторы.

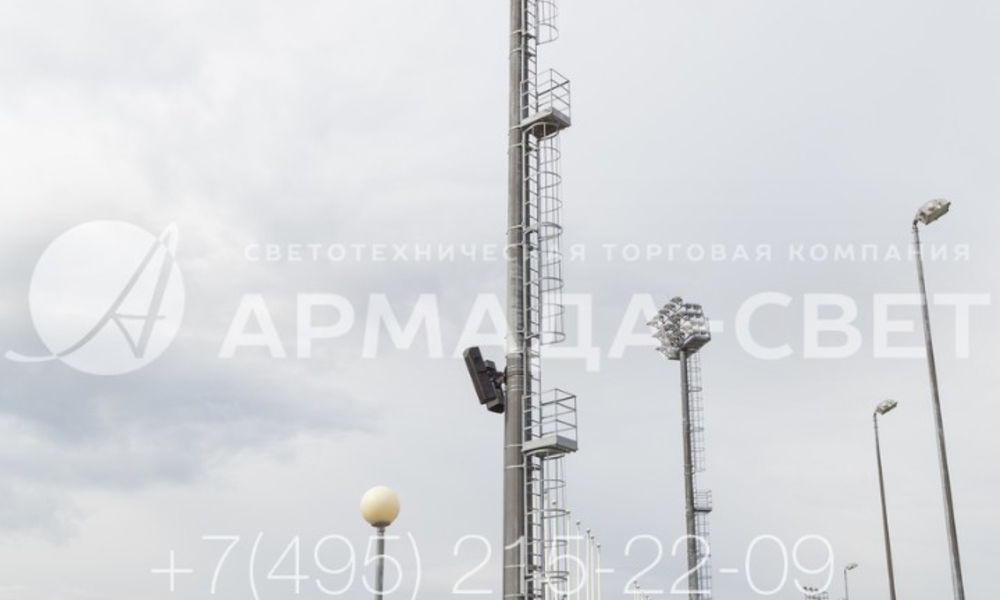

16) На фотографии представлена мачта уличного освещения со стационарной короной с лестницей для подъема на технологическую площадку с перилами. На стволе имеются также промежуточные площадки для отдыха через каждые 6 метров. Дополнительно установлены громкоговорители системы оповещения.

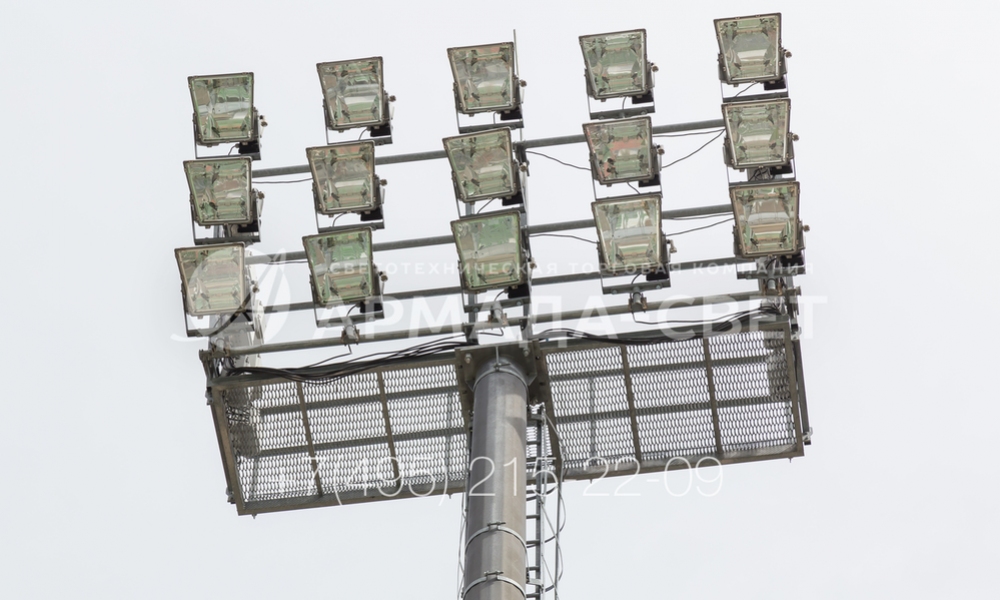

17) Рама для размещения светильников и прожекторов может быть совмещена с технической площадкой для электриков, которые обслуживают осветительное оборудование. В качестве настила используется стальной лист с просечками для уменьшения веса. Все детали защищены от коррозии методом горячего цинкования.

18) Для установки осветительных мачт со стационарной короной на спортивных объектах используются фундаменты с анкерными закладными деталями. Основание для каждой опоры рассчитывается индивидуально в зависимости от климатических особенностей места эксплуатации, характеристик грунта и других факторов.
