ВМО-16 Bысокомачтовые опоры с мобильной короной 1

Запросить цену и срок

Москва +7 (495) 215-22-09

ВМО-16 Bысокомачтовые опоры с мобильной короной

Версия для печати

Область применения: Освещение автомагистралей и автомобильных развязок, больших открытых пространств, площадей, аэропортов, портов, железнодорожных (сортировочных) станций, автостоянок, промышленных территорий, горнолыжных склонов и спортивных площадок.

Назначение опоры: Высокомачтовая, Прожекторная, Мачта освещения
Высота (м): 16
Производитель: AMIRA
Вес (кг): 538-760
Тип опоры: ВМО
Верхний диаметр (мм): 150-200
Форма ствола опоры: Граненая
Нижний диаметр (мм): 450-610
Способ установки: Фланцевая
Размер фланца (мм): 640-820
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Количество крепежных отверстий: 8
Установка: на фундамент (металлический закладной элемент и бетон).
Количество световых приборов: 6
Количество секций: 2-4
Артикул производителя: ВМО-16

В наличии

Цена: от 115 347 до 162 944 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Описание

Осветительные высокомачтовые опоры ВМО-16 участвуют в организации освещения на объектах и площадках большой площади. Конструкции оборудуются подвижными мачтами, на которых размещается светотехника и другие типы установок. Опорные столбы устанавливаются в аэропортах, на парковках, производственных участках, спортивных объектах, складах и хранилищах.

Секционная конструкция опор изготавливается из листов стали. Технология производства подразумевает сгибание заготовок для получения граней, выступающих ребрами жесткости. Изделие отличается высокой устойчивостью к различным типам нагрузок. Оборудование опор специальным механизмом позволяет опускать мобильную корону вниз для удобного обслуживания светотехники без использования спецтранспорта.

В процессе производства изделие сваривается одним или двумя продольными швами, металлическая поверхность подвергается оцинковке горячим способом. В результате конструкция получает надежную защиту от коррозии и воздействия внешних факторов.

Мачты ВМО-16 монтируются на армированный бетонный фундамент с металлическим закладным элементом. Конструкция фиксируется к ЗДФ с помощью фланца.

Габаритные размеры и технические детали опор

Основные параметры опор ВМО

Название	Верхний диаметр, мм	Нижний диаметр, мм	Наружный диаметр фланца	Межцентровое расстояние отверстий, мм	Вес	Высота
ВМО	d, мм	D, мм	A,мм	B, мм	m, кг	H, м
ВМО-16	150	450	640	240	538	16
ВМО-16	180	500	700	600	644	16
ВМО-16	200	450	640	540	698	16
ВМО-16	180	500	700	600	725	16
ВМО-16	180	610	820	720	760	16

Галерея

1) На фото изображена спускаемая корона мачты типа ВМО высотой 16 метров. По окружности на ней установлены прожекторы направленного света с монтажными скобами для точного позиционирования светового луча. Помимо светильников, на раме также закреплена пускорегулирующая аппаратура и другие необходимые устройства.

2) Мачта освещения типа ВМО может использоваться для освещения рулежных дорожек и других открытых площадок в аэропортах. При изготовлении такие изделия окрашиваются порошковой краской в сигнальные красно-белые полосы. На оголовке, помимо механизма спуска короны, устанавливается навигационное и радиооборудование.

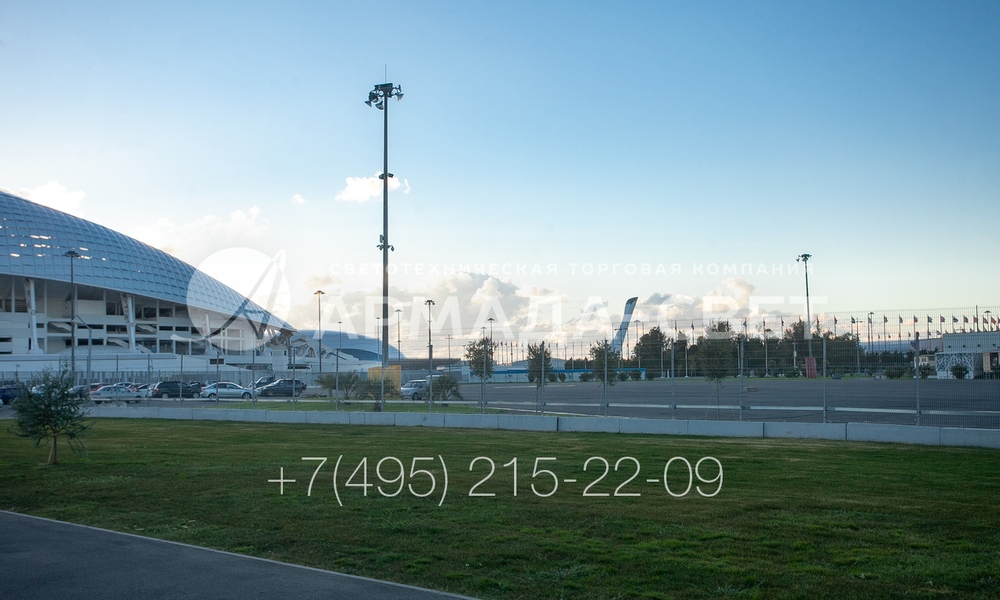

3) Одна из сфер использования осветительных опор ВМО-16 – освещение парковок перед крупными торговыми центрами. Эти изделия дают возможность разместить светильники на большой высоте, создать заливающее освещение и уменьшить число инженерных конструкций на стоянке. Обслуживать светильники можно без подъемников, так как корона спускается на тросах.

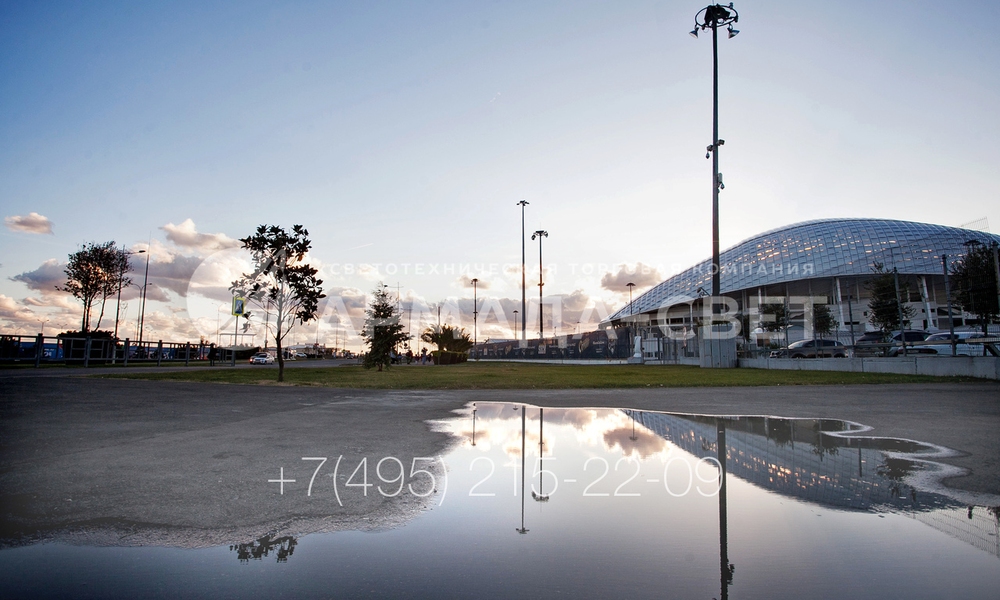

4) На фото представлена мачта со спускаемой короной, которая освещает большую открытую парковку для транспорта. На ее короне размещены светодиодные светильники консольного типа с мощным световым лучом. Внутрь ствола встроена лебедка, которая позволяет опустить корону до уровня земли для выполнения ремонтных работ.

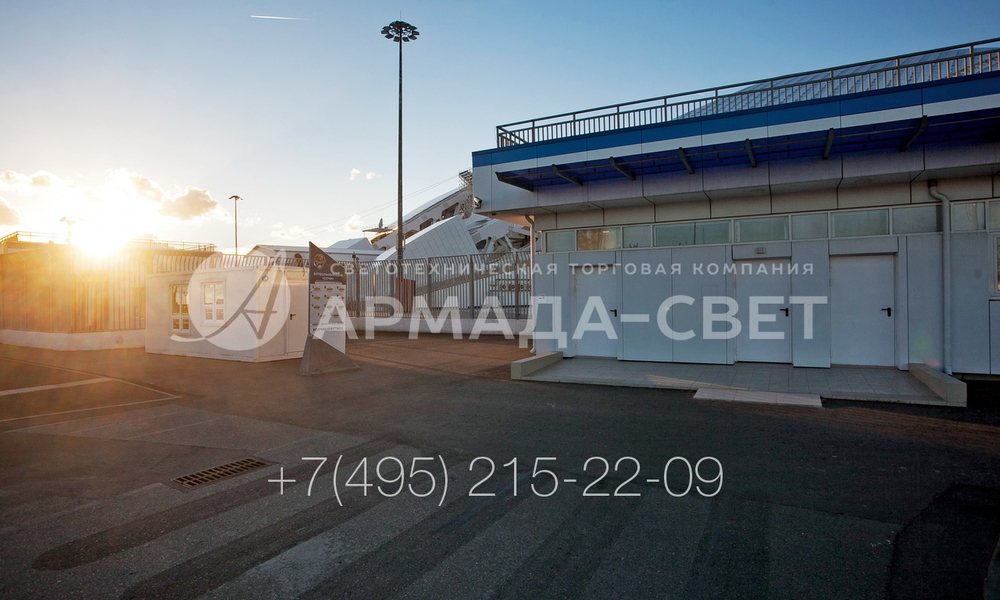

5) Мачты с мобильной короной высотой 16 метров используются для освещения больших открытых площадок. Несмотря на массивную корону со светильниками и оголовок, она отличается повышенной стабильностью даже при сильном ветре. Устойчивость повышается за счет сниженного центра тяжести конструкции.

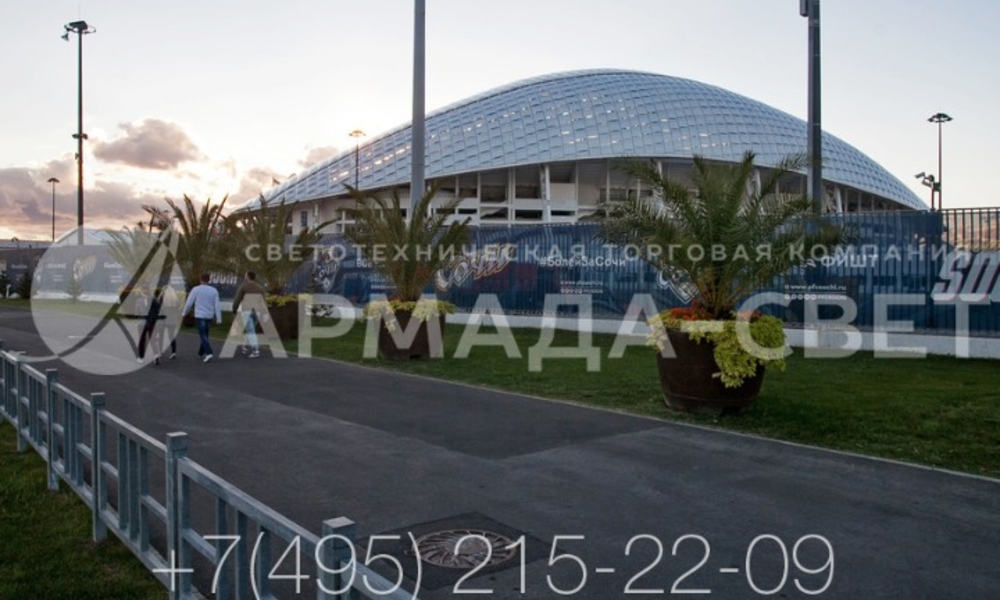

6) На фото изображены мачты освещения типа ВМО с мобильной короной, которые освещают территорию, прилегающую к спортивному комплексу. Помимо светильников на спускаемой короне, установлены камеры наблюдения и громкоговорители системы оповещения прямо на стволе. Это дает возможность уменьшить число осветительных опор на площадке.

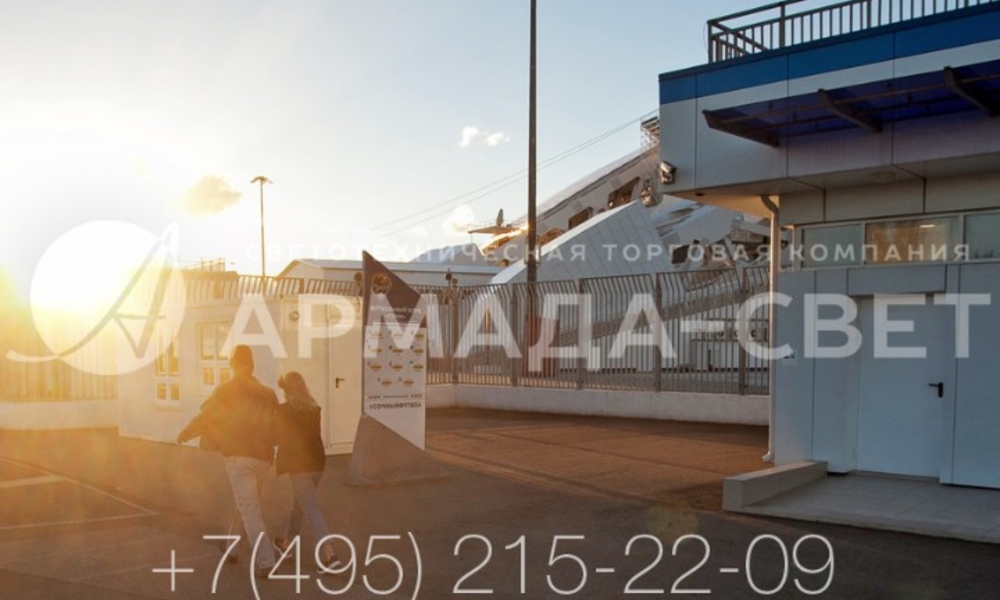

7) Высокомачтовые опоры уличного освещения с мобильной короной высотой 16 метров, изображенные на фотографии, делаются из листовой стали. Благодаря особенной форме поперечного сечения конструкции получаются максимально прочными и выдерживают значительную нагрузку от светильников и сильный ветер.

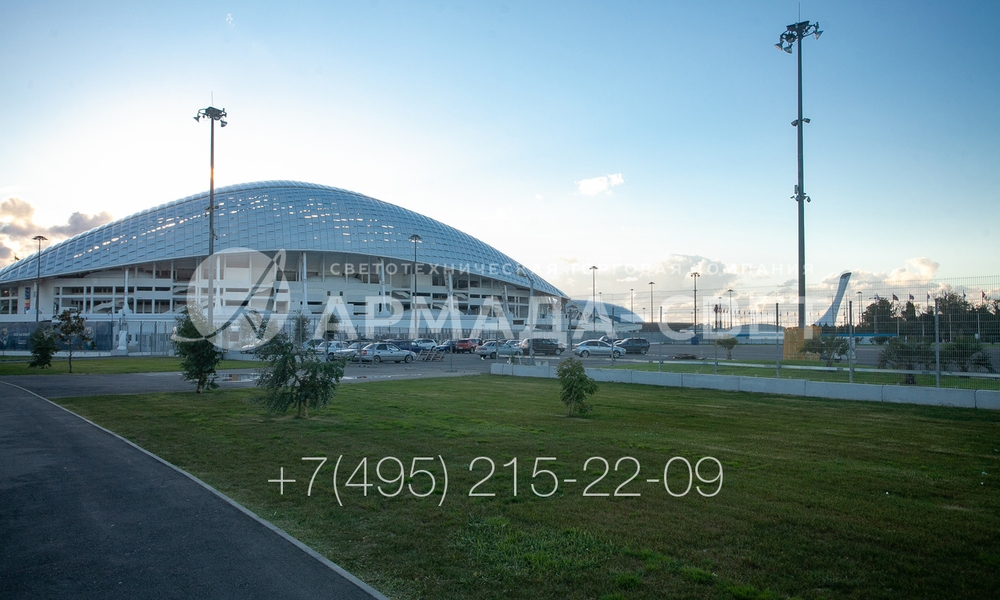

8) Высокомачтовые опоры типа ВМО отличаются от обычных осветительных конструкций высокой несущей способностью. При этом они имеют небольшой вес и малую материалоемкость. Нужная прочность достигнута благодаря граненому поперечному сечению ствола. Вершины фигуры являются ребрами жесткости, что дает возможность использовать тонкие листы стали.

9) Использование высокомачтовых опор вместо обычных позволяет установить на верхнюю часть мощные светильники и уменьшить число конструкций на объекте. К верхней части мачты приваривается фланец, на который прикручивается оголовок. В него встроены блоки для тросов, которые применяются для спуска оголовка, а также замки для фиксации в рабочем положении.

10) Ствол мачты ВМО высотой 16 метров состоит из нескольких частей длиной до 12 метров для удобной перевозки в стандартных полуприцепах. К нижней части первого сегмента приварен фланец, с помощью которого это изделие устанавливается на анкерной закладной детали фундамента.

11) Высокомачтовые опоры ВМО имеют классический индустриальный дизайн с граненым стволом и оцинкованный защитный слой, который играет одновременно декоративную роль. Однако эти изделия часто устанавливаются в местах массового отдыха и проживания людей. Плюсами мачт является большая высота, высокая прочность и простота обслуживания светильников.

12) На фото изображена мачта уличного освещения с мобильной короной. Она установлена на парковке для транспорта и создает заливающее освещение на большой открытой площадке. Для более качественного освещения парковки освещение от мачт сочетается с освещением с помощью обычных парковых или несиловых опор. Они смонтированы по периметру площадки.

13) Мачта типа ВМО высотой 16 метров позволяет устанавливать на спускаемой короне мощные световые приборы. Рама может опускаться до уровня земли с помощью встроенной лебедки с тремя тросами. Эти мачты, в отличие от трубчатых моделей, имеют минимальный вес, так как сделаны из листовой стали.

14) Осветительные мачты из листовой стали с коническим стволом с поперечным сечением в виде многогранника используются инженерами для решения большого количества задач в сфере строительства городского освещения и другой инфраструктуры. Например, на изображенных на фото мачтах дополнительно закреплены камеры наблюдения и громкоговорители.

15) Высокомачтовые опоры высотой 16 метров отличаются от аналогов повышенной прочностью. Для их изготовления используется листовая сталь, толщина и марка которой подбирается по типовой технической документации. Несущая способность увеличивается также благодаря многоугольной форме поперечного сечения ствола.

16) Осветительные мачты со спускаемой короной хорошо переносят воздействие сильного ветра даже в том случае, если корона со светильниками находится в рабочем положении. Высокая стабильность обеспечивается разницей в весе верхней и нижней части. За счет этого центр тяжести опускается ближе к фланцу и фундаменту.

17) Мачты освещения типа ВМО имеют менее красивый дизайн, чем парковые опоры или конструкции с декоративными кронштейнами. Однако они хорошо сочетаются с другими элементами городской инфраструктуры. Поэтому их устанавливают не только в промышленных районах, но и в местах массового отдыха людей – спортивных объектах, аэропортах.

18) Стоимость высокомачтовых опор с мобильной короной, которые изображены на фотографии, больше стандартных опор с консольными светильниками. Однако при строительстве можно сэкономить за счет меньшего числа конструкций, так как световые потоки с большой высоты распространяются далеко от ствола мачты.

19) На фотографии изображена мачта освещения с мобильной короной, которая применяется для освещения парковки возле стадиона. Обратите внимание, что к конструкции не подходят силовые провода в воздухе. Подключение производится под землей, за счет чего объект выглядит красивее и лаконичнее.

20) Для подводки силовых линий, по которым подается электричество к приборам освещения на оголовке, используются подземные провода. Они прокладываются в предварительно вырытых траншеях. Глубина траншей рассчитывается таким образом, чтобы проложенный внутри кабель не был поврежден при выполнении различных работ на площадке.

21) Все высокомачтовые опоры типа ВМО, в том числе изображенные на фотографии, подключаются к электричеству под землей. Поэтому работоспособность системы освещения сохраняется при любых погодных условиях. Подземные силовые линии надежно защищены от повреждений из-за воздействия на них внешних природных факторов или по другим причинам.

22) При использовании мачт уличного освещения типа ВМО-16 организация, которая несет ответственность за обслуживание инженерной сети, может сократить свои затраты. Для замены ламп, мыться стекол и ремонта не нужно арендовать автомобильные гидроподъемники. Достаточно опустить подвижную корону до уровня земли с помощью встроенной лебедки.

23) Осветительная мачта типа ВМО может выполнять сразу несколько инженерных задач. Основная из них – размещение приборов освещения на подвижной короне. Кроме того, на оголовке конструкции крепится также штырь молниеприемника. Он нужен для того, чтобы защитить прилегающие объекты от попадания в них молний во время грозы.

24) Силовые линии к высокомачтовым опорам с мобильной короной подводятся под землей в траншеях. Кабели перед укладкой помещаются в защитные полиэтиленовые оболочки. Благодаря подземной подводке висящие СИП не мешают спуску и подъему рамы со светильниками, а также не препятствуют перемещению подъемных механизмов и другой специальной техники.

25) На фотографии представлена мачта освещения с мобильной короной, на которой по окружности закреплены световые приборы с мощными лампами. Установка конструкций производится на фланец и закладную деталь фундамента анкерного типа. Благодаря фланцевому способу установки длина нижнего сегмента ствола уменьшается за счет отсутствия хвостовика.

26) Осветительная мачта высотой 16 метров с мобильной короной прикручивается на подпятник круглой формы к анкерной закладной детали фундамента. Благодаря использованию АЗДФ, которая предварительно бетонируется в железобетонном фундаменте, уменьшается трудоемкость процесса выравнивания наземной части относительно вертикали.
