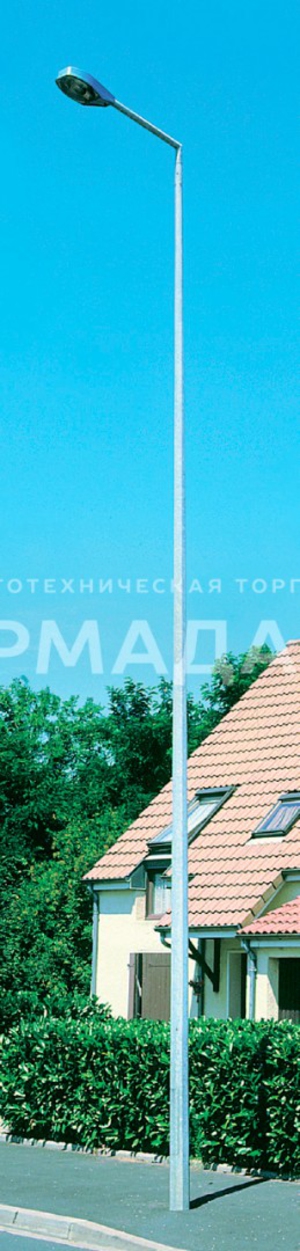

Galaxie P Стальные восьмигранные осветительные опоры

Версия для печати

Область применения: Освещение центральных магистралей, транспортных развязок, мостов, а также освещение второстепенных дорог, дворов, парков, площадей, парковок и пр.

Назначение опоры: Несиловая
Высота (м): 5-12
Производитель: Valmont
Верхний диаметр (мм): 60-62
Тип опоры: НФГ
Нижний диаметр (мм): 195
Форма ствола опоры: Граненая
Размер фланца (мм): 412
Способ установки: Фланцевая
Нагрузка на опору (кг): 52-174
Покрытие: Порошковая или гидродинамическая краска
Материал: Оцинкованная сталь
Подвод кабеля: Подземный
Количество крепежных отверстий: 4
Количество светильников на опоре (шт): 2
Межцентровое расстояние отверстий B, мм: 300
Артикул производителя: Galaxie P

Цена: по запросу

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Описание

Опоры Galaxie P имеют большой диапазон высот и используются для обустройства систем освещения на дорогах, мостах, ландшафтных зонах, придомовых территориях. Возможно декоративное окрашивание для усиления эстетических функций (по дополнительной заявке).

Технологические особенности

На изделия наносится цинковое антикоррозионное покрытие стандартного серо-серебристого цвета.

Нижнее основание (19,5 см) обеспечивает конусообразную форму и придает устойчивость. У опор высотой 5–8 метров диаметр верхнего основания — 6 см, высотой 9–10 м — 6 и 6,2 см, высотой 11 и 12 метров — 6,2 см.

У опоры конусный ствол с 8 гранями без поперечных швов и соединений. Кромки свариваются продольным швом. Ствол — полый, что обеспечивает удобство прокладки кабеля и дает дополнительную защиту от несанкционированных воздействий.

Установка производится либо вкапыванием (часть ствола заглубляется на 0,8–1,7 м), либо на фундаментный блок.

Для обслуживания предусмотрен люк на высоте 50 см от уровня земли. Его размеры — 40*11 см. В верхней части столба есть крепежные отверстия для кронштейнов. Максимальная нагрузка — 50 кг.

Материал

Оцинкованная сталь (в соответствии со стандартом EN ISO 1461)

Покрытие

Порошковая или гидродинамическая краска в любой цвет из палитры RAL или AKZO

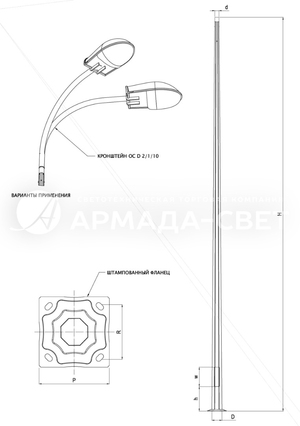

Габаритные размеры опор

Основные параметры опор Galaxie P

Тип опоры	Высота опоры H, м	Верхний диаметр опоры d, мм	Нижний диаметр опоры D, мм	Высота люка W, мм	Ширина люка s, мм	Расст-е люка от земли h, мм	Фланец и расстояние между анкерными болтами P/R, мм	Анкерный болт, мм	Размеры фундамента, см	Длина вкапываемой части h, мм	Нагрузка на опору, кг
Galaxie P - 5	5	60	195	400	110	500	412/300	М24	100/43	800	52
Galaxie P - 6	6	60	195	400	110	500	412/300	М24	100/43	1000	60
Galaxie P - 7	7	60	195	400	110	500	412/300	М24	100/43	1000	69
Galaxie P - 8	8	60	195	400	110	500	412/300	М24	100/43	1200	78
Galaxie P - 9	9	60	195	400	110	500	412/300	М24	120/43	1200	86
Galaxie P - 10	10	60	195	400	110	500	412/300	М24	120/43	1500	95
Galaxie P - 9	9	62	195	400	110	500	412/300	М24	120/43	1200	133
Galaxie P - 10	10	62	195	400	110	500	412/300	М24	120/43	1500	147
Galaxie P - 11	11	62	195	400	110	500	412/300	М24	150/43	1500	160
Galaxie P - 12	12	62	195	400	110	500	412/300	М24	150/43	1700	174

* кронштейн заказывается отдельно

Несущая способность опор Galaxie P

Высота опоры H, м	Площадь светильника в зависимости от ветровой зоны, кв.м					Изгибающий момент на уровне фланца, кГм	Усилие на срез на уровне фланца, кг	Вес, кг
Высота опоры H, м	Зона I	Зона II	Зона III	Зона IV	Зона V	Изгибающий момент на уровне фланца, кГм	Усилие на срез на уровне фланца, кг	Вес, кг
5	2,60	1,92	1,46	1,09	0,82	954	263	50
6	1,82	1,32	0,97	0,70	0,49	953	250	50
7	1,29	0,89	0,63	0,41	0,26	958	247	50
8	0,90	0,59	0,37	0,20	0,07	958	251	50
9	0,60	0,35	0,16	-	-	961	230	50
10	0,37	0,14	-	-	-	942	206	50
9	1,69	1,18	0,83	0,54	0,33	1677	330	50
10	1,29	0,85	0,56	0,33	0,14	1679	334	50
11	0,97	0,60	0,35	0,14	-	1682	326	50
12	0,70	0,38	0,16	-	-	1679	274	50

Ветровые зоны (СНиП 2.01.07-85 Нагрузки и воздействия)

Район	Характерное давление ветра	Характерная скорость ветра
Район	ЗОНА Ia^*	qk=170Па	Vk=16,7 м/с
Зона I	qk=230Па	Vk=19,4 м/с
ЗОНА II	qk=300Па	Vk=22,2 м/с
ЗОНА III	qk=380Па	Vk=25,0 м/с
ЗОНА IV	qk=480Па	Vk=28,1 м/с
ЗОНА V	qk=600Па	Vk=31,4 м/с
ЗОНА VI^*	qk=730Па	Vk=34,6 м/с
ЗОНА VII^*	qk=850Па	Vk=37,3 м/с
