НПГ-4 Опоры несиловые прямостоечные граненые 1

Запросить цену и срок

Москва +7 (495) 215-22-09

НПГ-4 Опоры несиловые прямостоечные граненые

+13

фото

Версия для печати

Область применения: Площади, улицы и дороги с низкой и средней интенсивностью движения, дворы, территории микрорайнов, АЗС, парковки, автостоянки, дорожные знаки, морские и речные порты, улицы и дороги с высокой и средней интенсивностью движения, многоуровневые развязки, функционально-декоративное освещение, скверы, парки и др.

Назначение опоры: Несиловая
Высота (м): 4
Производитель: Opora Engineering
Вес (кг): 36
Тип опоры: НПГ
Верхний диаметр (мм): 60
Форма ствола опоры: Граненая
Нижний диаметр (мм): 120
Способ установки: Прямостоечная
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Установка: В подготовленный котлован
Артикул производителя: НПГ-4

В наличии

Цена: от 11 448 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Несиловые прямостоечные граненые опоры используют для подведения освещения на площадях, улицах и дорогах. Их устанавливают в морских и речных портах, парках и скверах. На ствол опоры с помощью кронштейнов монтируют осветительные приборы.

Опоры НПГ изготавливают из металлопроката толщиной 3–4 мм, которому придают форму конуса с восемью гранями. Грани придают конструкции дополнительную прочность и устойчивость. Чтобы металл не разрушала коррозия, его обрабатывают методом горячего цинкования. Дополнительно можно заказать лакокрасочное покрытие для цинкового слоя.

Высота надземной части конструкции – от 3 до 16 м, подземная часть может достигать 3 м. От этой величины зависит и диаметр опоры (но не более 308 мм). Максимальное горизонтальное усилие в верхней точке опоры – 150 кг. Точные параметры зависят от высоты конструкции и нагрузки на нее. Опоры НПГ легкие, поэтому их проще перевозить и устанавливать, чем трубчатые конструкции.

Габаритные размеры и технические детали опор

Основные параметры опор НПГ

Наименование опоры	Обознач-е установочн. места кронштейна	H, мм	h1, мм	Dн, мм	Dв, мм	В, мм	Г, мм	Масса*, кг
НПГ-4,0/5,0-02-ц	Ф1	4000	1000	120	60	450	70	36,0

H – высота надземной части опоры
h1 – высота подземной части опоры
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
В – высота лючка
Г – ширина лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия

Галерея

1) На фото изображен недостаток монтажа фланцевой граненой опоры. В отличие от представленной конструкции, прямостоечные граненые несиловые модели не имеют фланца и монтируются на месте с помощью хвостовика. За счет этого место монтажа выглядит более аккуратным, асфальт может подходить вплотную к стволу.

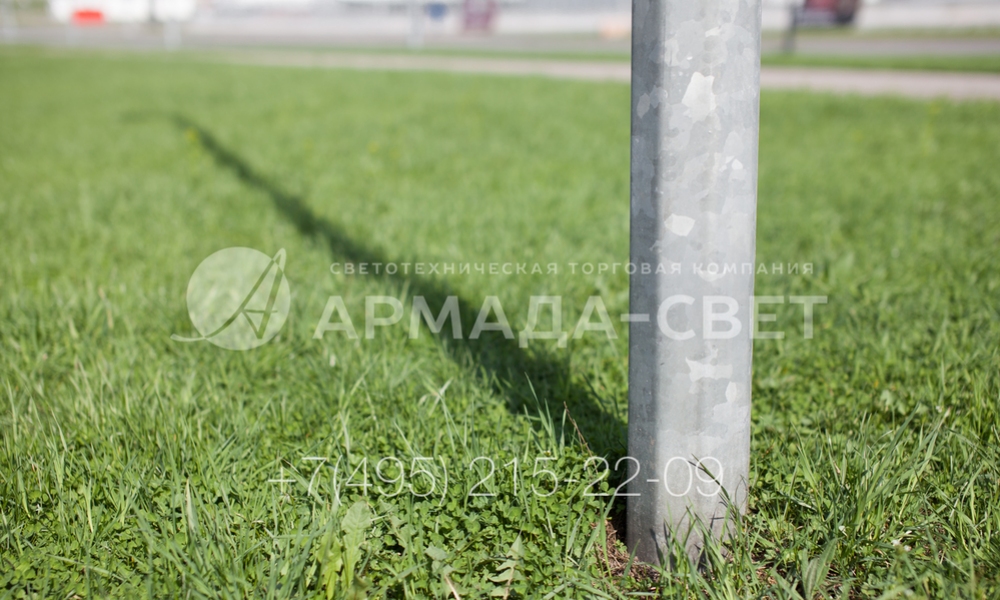

2) На фото представлен пример монтажа прямостоечной конструкции. Ствол такой модели имеет хвостовик, который является его неотъемлемой частью. Он опускается в котлован в грунте и бетонируется. Поэтому на газоне после окончания процедуры установки не виден массивный фланец, который часто портит дизайн улицы в населенном пункте.

3) Прямостоечные опоры часто применяются для установки на улицах населенных пунктов. Процесс монтажа производится достаточно аккуратно и позволяет сохранить окружающие элементы оформления. Для монтажа с помощью буровой установки бурится небольшое отверстие в земле, в котором бетонируется хвостовик.

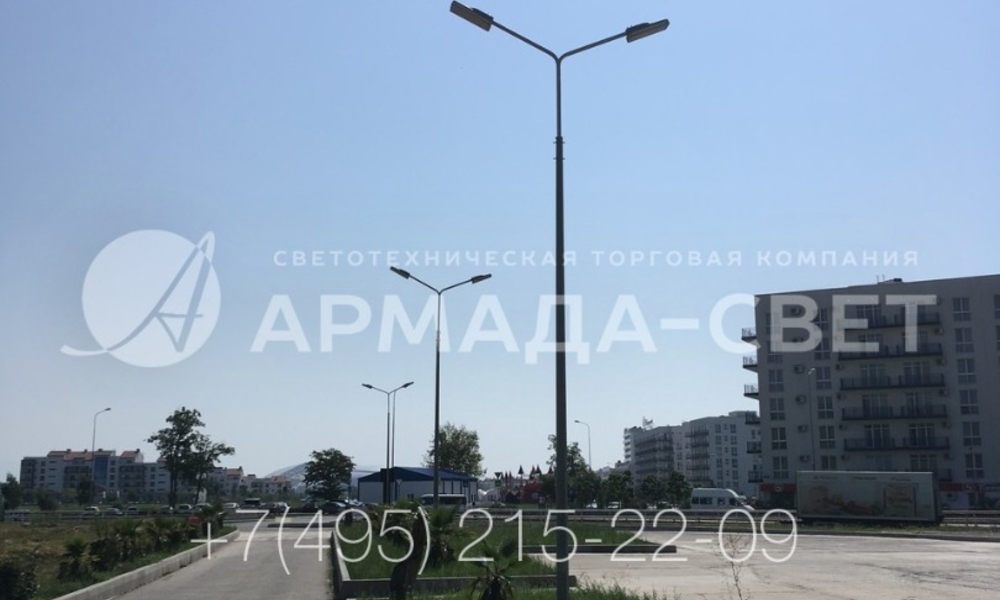

4) Несиловая опора с двухрожковым консольным кронштейном на фото используется для освещения автомобильной парковки и подъездной дороги к ней. Обратите внимание, что между опорами нет самонесущего изолированного кабеля для подачи электричества. Он проложен под землей и введет внутрь через технологическое отверстие в хвостовике.

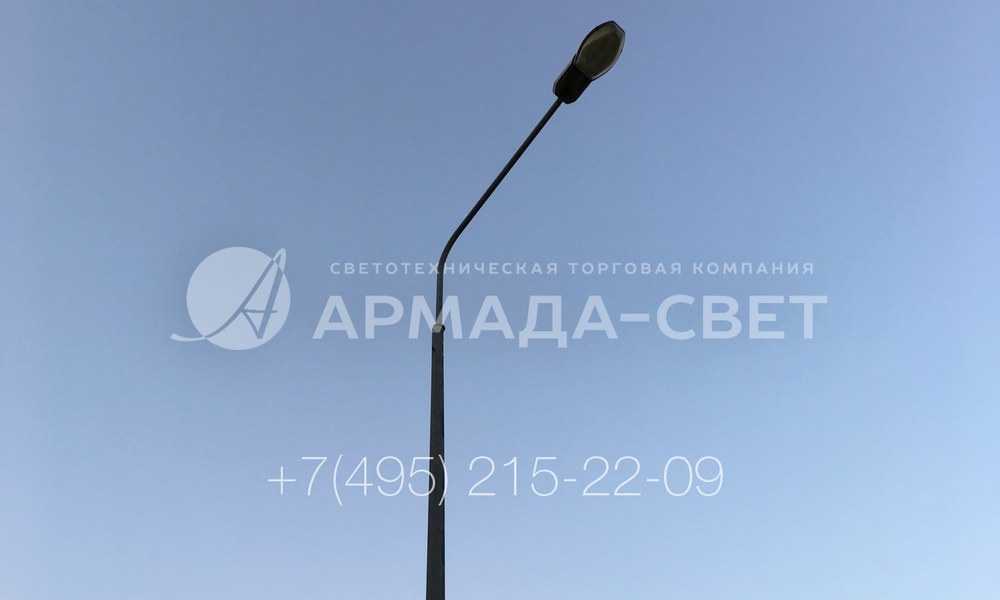

5) Оголовок граненой осветительной опоры имеет типовую форму. Его диаметр соответствует требованиям технической документации и действующим стандартам. Благодаря этому наверх можно установить любую разновидность кронштейна, у которого имеется хвостовик и ограничительная шайба над ним.

6) Осветительные несиловые опоры высотой 4 метра часто применяются для освещения территорий с плотной застройкой. Обратите внимание, что в нижней части конструкции отсутствует монтажный фланец. Поэтому мощение выполнено более аккуратно. Квадратный подпятник не мешает движению людей и транспорта вокруг.

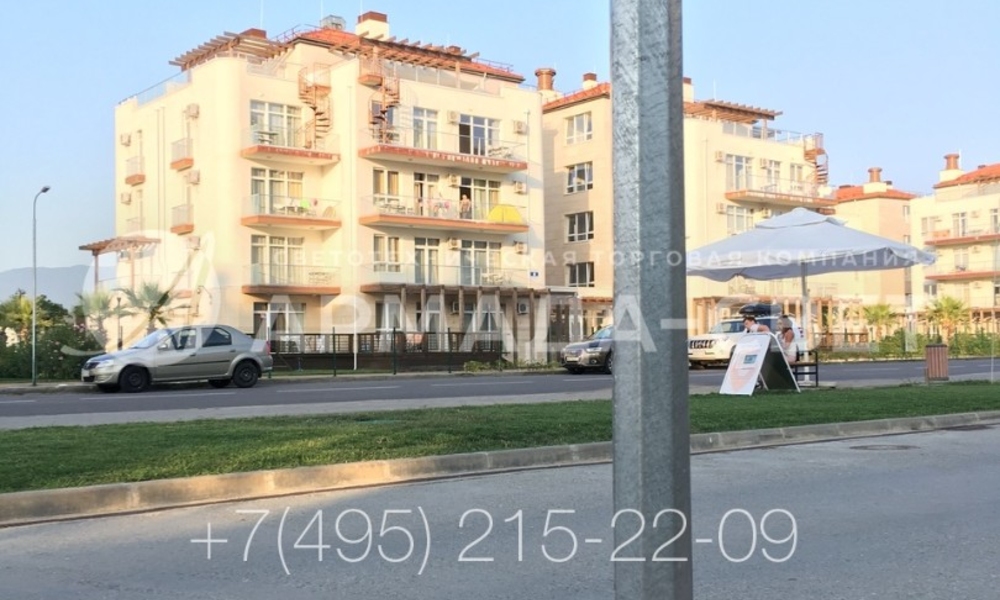

7) Ствол осветительной опоры типа НПГ-4 делается из листовой стали. Для этого берется лист проката (его характеристики подбираются индивидуально) и гнется на гидравлическом станке. В результате получается изображенная на фото конструкция. Длина опоры составляет 4 метра плюс хвостовик, с помощью которого производится установка без использования закладной детали.

8) Подключение электрических линий для работы светильников уличного освещения производится под землей. На фото вы не видите самонесущего изолированного кабеля, который портит внешний вид улицы. Траншеи для кабеля уложены на такой глубине, что устройство мощеного тротуара или клумбы не повредит провода.

9) На фото представлен еще один пример аккуратного места установки прямостоечной граненой опоры. Несмотря на отсутствие фланца, длина хвостовой части рассчитывается так, чтобы конструкция выдерживала ветровую нагрузку и вес осветительных приборов. Однако при повреждении придется демонтировать фундамент.

10) Опоры НПГ-4 ценятся за их лаконичный и аккуратный дизайн. Для подачи питания от подземных силовых линий к светильнику на оголовке используется внутренняя проводка в стволе. Провода проходят от клеммной колодки по полой конструкции через оголовок к светильнику. Благодаря этому работоспособность системы освещения сохраняется при любой погоде.
