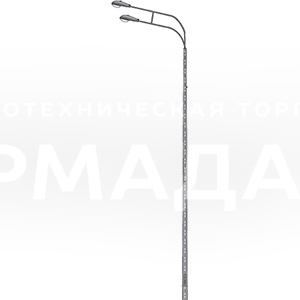

НПГ Опоры несиловые прямостоечные граненые

Версия для печати

Область применения: Площади, улицы и дороги с низкой и средней интенсивностью движения, дворы, территории микрорайонов, АЗС, парковки, автостоянки, дорожные знаки, морские и речные порты, улицы и дороги с высокой и средней интенсивностью движения, многоуровневые развязки, функционально-декоративное освещение, скверы, парки и др.

Назначение опоры: Несиловая
Высота (м): 3-16
Производитель: Opora Engineering
Вес (кг): 27,5-428
Тип опоры: НПГ
Верхний диаметр (мм): 60-100
Форма ствола опоры: Граненая
Нижний диаметр (мм): 108-308
Способ установки: Прямостоечная
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Установка: В подготовленный котлован
Артикул производителя: НПГ

В наличии

Цена: от 5 764 до 89 709 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Описание

Несиловые прямостоечные граненые опоры используют для подведения освещения на площадях, улицах и дорогах. Их устанавливают в морских и речных портах, парках и скверах. На ствол опоры с помощью кронштейнов монтируют осветительные приборы.

Опоры НПГ изготавливают из металлопроката толщиной 3–4 мм, которому придают форму конуса с восемью гранями. Грани придают конструкции дополнительную прочность и устойчивость. Чтобы металл не разрушала коррозия, его обрабатывают методом горячего цинкования. Дополнительно можно заказать лакокрасочное покрытие для цинкового слоя.

Высота надземной части конструкции – от 3 до 16 м, подземная часть может достигать 3 м. От этой величины зависит и диаметр опоры (но не более 308 мм). Максимальное горизонтальное усилие в верхней точке опоры – 150 кг. Точные параметры зависят от высоты конструкции и нагрузки на нее. Опоры НПГ легкие, поэтому их проще перевозить и устанавливать, чем трубчатые конструкции.

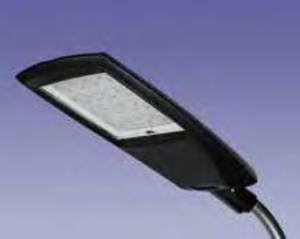

	Светодиодный светильник – GALAD Урбан LED Мощность 27-306 Вт Степень защиты – IP66 Безинструментальное обслуживание Заменяемые элементы конструкции Автоматическое отключение от сети при открытии крышки

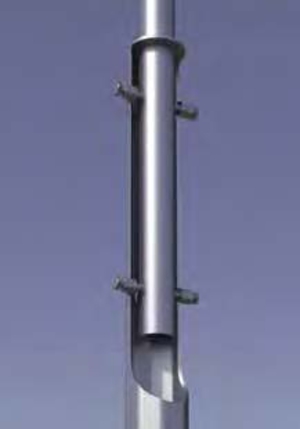

	Кронштейн «Стандарт» (серия 1) Крепление кронштейна легко осуществляется с помощью нескольких болтов (болты поставляются в комплекте с опорой). За счет опорной поверхности и внутренней трубы кронштейн прочно и надежно закрепляется на опоре. Все детали кронштейна и опоры обрабатываются методом горячего цинкования, а также могут быть окрашены декоративным лакокрасочным покрытием (уточняется при заказе). Кронштейн выполнен в классическом дизайне и может нести до четырех светильников.

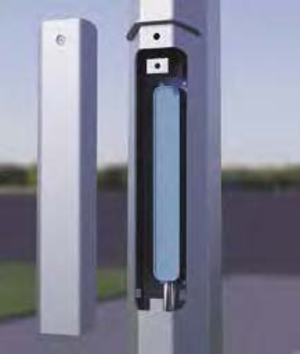

	Ревизионный лючок В опоре предусмотрен ревизионный лючок с планкой для установки электрокомплектующих. Лючок имеет специальный козырек, что исключает проникновение воды внутрь опоры при обслуживании в дождливую погоду. Опора предусматривает подземный подвод питания через окна в подземной части опоры. Возможно наличие дополнительных лючков и отверстий (оговаривается при заказе и выполняется по индивидуальному проекту).

Покрытие

На опоры методом горячего цинкования наносится специальное антикоррозийное покрытие в полном соответствии с ГОСТ 9.307-89, что обеспечивает сохранность изделий в течение 25 -30 лет эксплуатации. Данный вид покрытия не является декоративным и носит сугубо функциональный характер. Дополнительно наружная поверхность опоры может быть обработана лакокрасочным покрытием. Цвет оговаривается при заказе.

Особенности конструкции

Опоры выполнены из листового металлопроката, что существенно снижает массу изделия по сравнению с аналогичной трубной продукцией. Сталь для элементов конструкции опор выбирается исходя из климатического района эксплуатации согласно СНиП II -23-81 «Стальные конструкции».

Способ установки опор

Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент. Закладные элементы необходимо заказывать отдельно (рекомендуемый элемент указан в таблице). Основные параметры фундамента определяются исходя из климатических условий района эксплуатации и параметров грунта с помощью расчета.

Способ установки оборудования

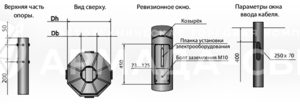

На опору допускается устанавливать кронштейны со светильниками, для крепления кронштейнов в верхней части опоры предусмотрены резьбовые отверстия. Для разделки кабелей предусмотрены ревизионные лючки с планками установки комплектующих и точка заземления (болт М10).

Преимущества

В качестве материала используется высококачественный листовой металлопрокат ведущих российских производителей. Материал выбирается в зависимости от климатического района эксплуатации по СП 16.13330.2011 с учетом коэффициента запаса прочности.
Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25–30 лет эксплуатации.
Опора имеет малый вес, что облегчает её доставку и установку.
Над ревизионным окном расположен козырек, благодаря которому обеспечивается безопасное обслуживание опоры в дождливую погоду.
Опора может быть обработана декоративным лакокрасочным покрытием (необходимо оговаривать при заказе, подробности узнавайте у поставщика продукции) в соответствии с требованиями ГОСТ 9.032.

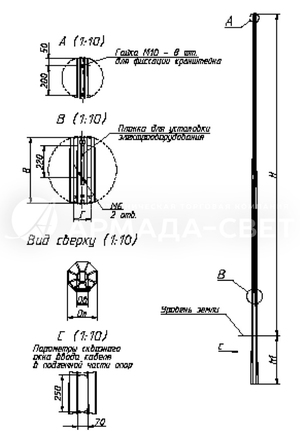

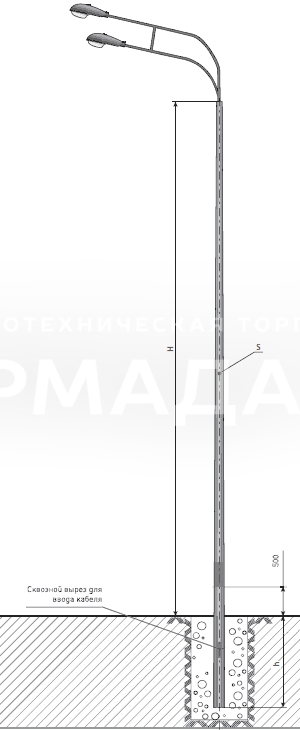

Габаритные размеры и технические детали опор

Основные параметры опор НПГ

Название	Цена	Обозначение опоры	Обозначение установочного места кронштейна	H, мм	h1, мм	Dн, мм	Dв, мм	В, мм	Г, мм	Масса*, кг
НПГ-3	5 764 ₽	НПГ-3,0/4,0-02-ц	Ф1	3000	1000	108	60	450	70	27,5
НПГ-4	7 546 ₽	НПГ-4,0/5,0-02-ц	Ф1	4000	1000	120	60	450	70	36,0
НПГ-5	15 196 ₽	НПГ-5,0/6,25-02-ц	Ф2, Ф3	5000	1250	144	75	450	80	72,5
НПГ-6	18 277 ₽	НПГ-6,0/7,25-02-ц	Ф2, Ф3	6000	1250	155	75	450	95	87,2
НПГ-7	23 475 ₽	НПГ-7,0/8,5-02-ц	Ф2, Ф3	7000	1500	169	75	450	95	112,0
НПГ-8	27 038 ₽	НПГ-8,0/9,5-02-ц	Ф2, Ф3	8000	1500	180	75	450	95	129,0
НПГ-9	33 326 ₽	НПГ-9,0/11,0-02-ц	Ф2, Ф3	9000	2000	196	75	450	120	159,0
НПГ-10	35 632 ₽	НПГ-10,0(75)/11,5-02-ц	Ф2, Ф3	10000	1500	202	75	450	120	170,0
НПГ-10	42 549 ₽	НПГ-10,0(100)/11,5-02-ц	Ф4, Ф5	10000	1500	226	100	450	120	203,0
НПГ-12	55 544 ₽	НПГ-12,0/14,0-02-ц	Ф4, Ф5	12000	2000	254	100	434	117	265,0
НПГ-14	82 373 ₽	НПГ-14,0/17,0-02-ц	Ф4, Ф5	14000	3000	289	100	434	117	393,0
НПГ-16	89 709 ₽	НПГ-16,0/19,0-02-ц	Ф4, Ф5	16000	3000	308	100	434	117	428,0

H – высота надземной части опоры
h1 – высота подземной части опоры
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
В – высота лючка
Г – ширина лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия

Галерея

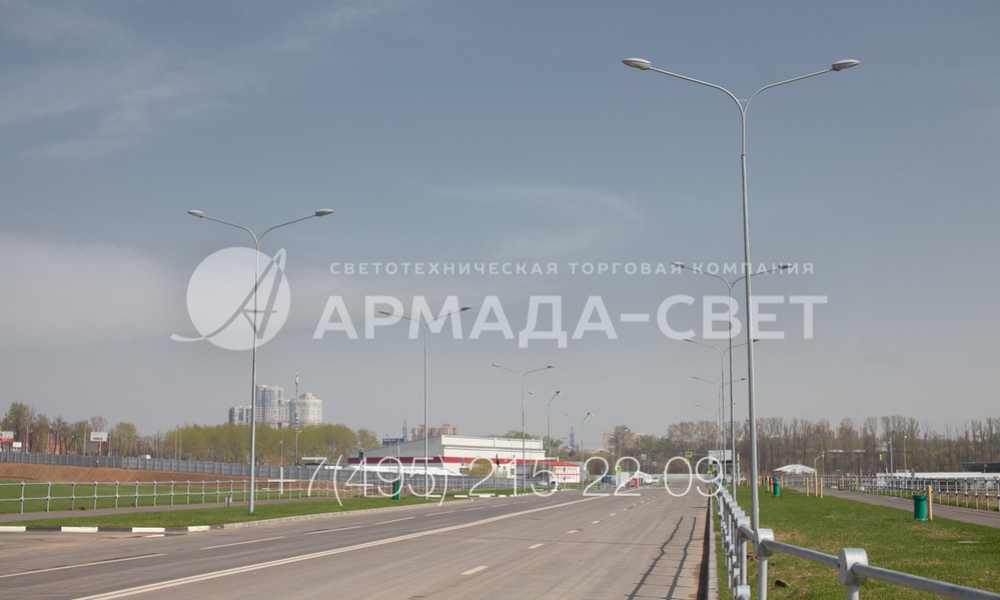

1) Опоры НПГ представляют собой несиловые прямостоечные граненые конструкции, которые применяются для размещения световых приборов на улицах города, вдоль автомобильных дорог, на площадках производственных предприятий, логистических центров, складах. Они устанавливаются на месте с помощью хвостовика, который является частью ствола.

2) Главный плюс использования несиловой опоры с прямостоечным способом установки – лаконичный дизайн. Она не имеет массивного фланца в нижней части, поэтому аккуратно устанавливается на газоне или тротуаре. Приобретать закладную деталь фундамента не нужно, что уменьшает затраты подрядной организации.

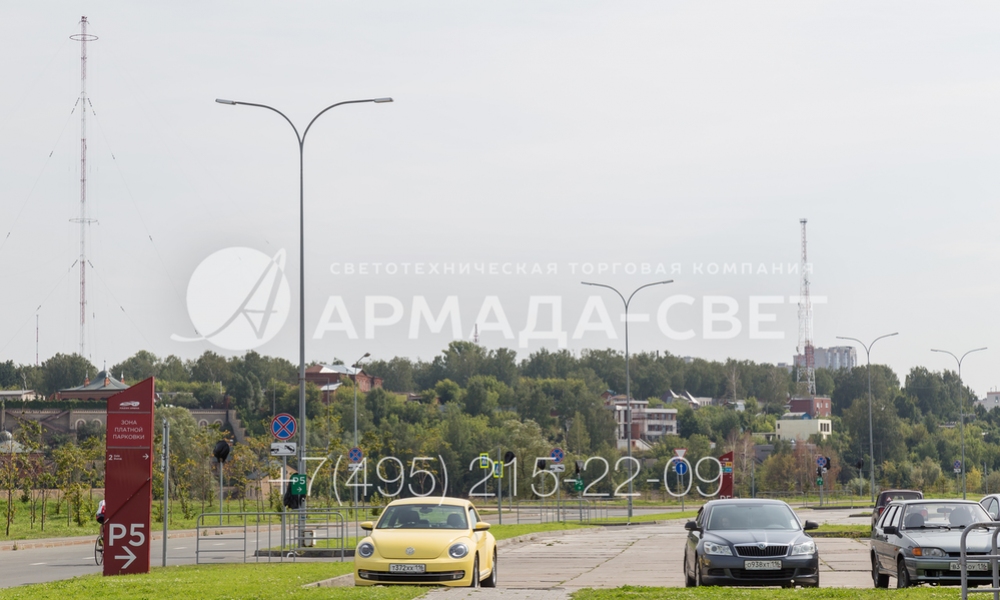

3) Опоры прямостоечного типа устанавливаются в местах, где фланец в нижней части будет смотреться неуместно. На представленной фотографии осветительные конструкции смонтированы на клумбах по периметру стоянки для транспорта возле жилого комплекса. Так как подпятник отсутствует, место их установки смотрится красивее.

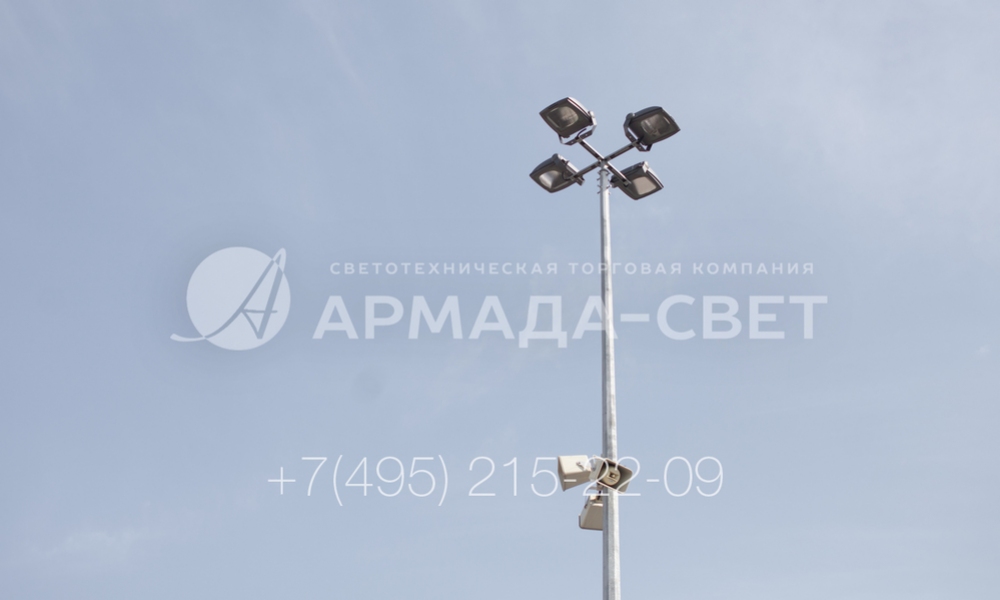

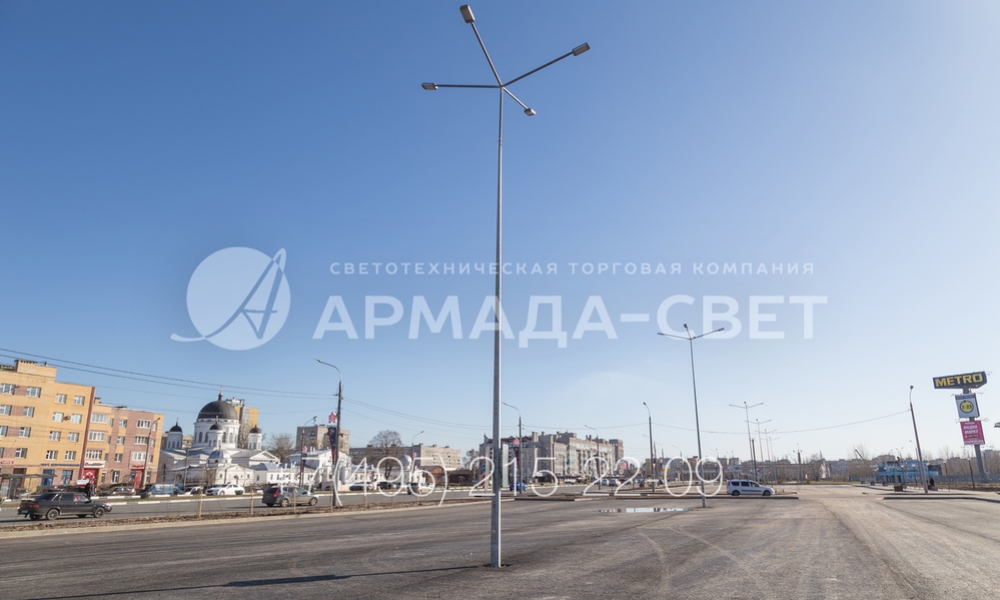

4) Прямостоечные граненые опоры, как и фланцевые разновидности, позволяют устанавливать на них тяжелое оборудование для освещения и решения других задач. В представленном на фото примере на опору помимо четырех прожекторов установлены громкоговорители системы оповещения. Они закреплены на самом стволе, для чего производитель сделал дополнительные отверстия.

5) Светильники на прямостоечных опорах несилового типа работают от электричества, которое подводится под землей. Для ввода кабелей внутрь полых стволов используются технологические отверстия в хвостовиках. В процессе бетонирования они заливаются строительным раствором, поэтому полностью защищены от негативного воздействия грунтовых вод.

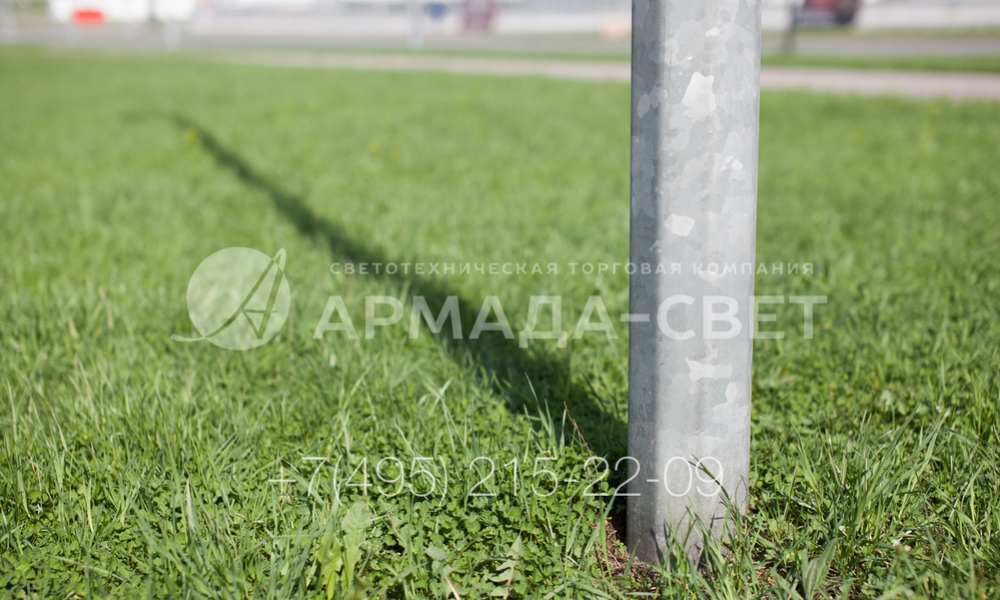

6) Главное преимущество опор граненых прямостоечного типа – это очень аккуратная установка. Для монтажа необходимо пробурить отверстие в грунте, после чего вставить в него хвостовик опоры и забетонировать. После окончания работ место монтажа будет выглядеть так, как указано на фото. Однако для демонтажа придется разрушать фундамент.

7) Опоры прямостоечного типа имеют хвоствовик, с помощью которого устанавливаются в котловане. Покупать для них закладные детали фундамента не нужно. Однако при организации перевозки необходимо учитывать, что общая длина ствола будет больше высоты, указанной в технической документации. Поэтому нужно заказывать более длинный полуприцеп.

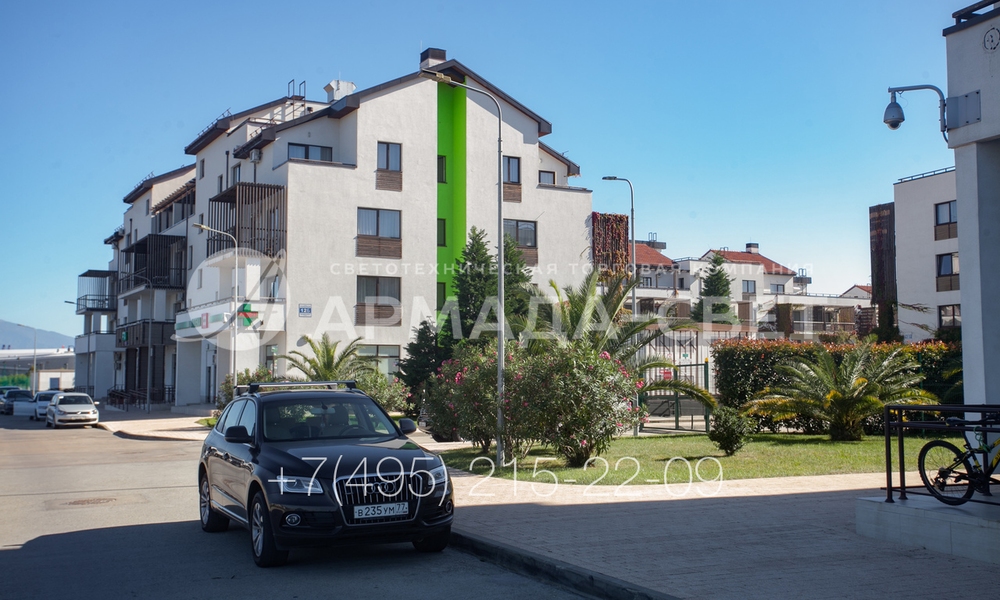

8) Невысокие осветительные опоры нипа НПГ применяются для освещения жилых зон с малоэтажной застройкой. Несмотря на малую высоту, конструкции имеют высокую несущую способность. Поэтому могут выдерживать вес мощных осветительных приборов. Отсутствие фланца удешевляет процесс производства, поэтому эти модели продаются по более доступной цене.

9) Несиловые фланцевые граненые опоры имеют небольшой вес. Их легко транспортировать на грузовых автомобилях устанавливать без использования мощного подъемного оборудования. Малый вес обусловлен тем, что они делаются из тонкой листовой стали. За счет граней многоугольника вся инженерная конструкция выдерживает большую нагрузку.

10) Прямостоечные опоры могут устанавливаться в грунт так, чтобы на поверхности освещаемой площадки отсутствовал крепежный фланец. За счет этого асфальт можно укладывать прямо вплотную к осветительной конструкции. Однако при повреждении наземной части опоры для ее демонтажа придется разрушать и заново заливать бетон.

11) Прямостоечные опоры имеют оголовок типовой формы. В него можно устанавливать хвостовик кронштейна с ограничительной шайбой. Такой способ соединения обеспечивает большую прочность. Поэтому можно ставить мощные и тяжелые кронштейны. Фиксация производится с помощью 2-х групп по 4 болта в каждой.

12) Опора типа НПГ является несиловой. Она выдерживает вес приборов освещения на оголовке, но не предназначена для подвешивания самонесущего изолированного кабеля в воздухе. Для подачи электроэнергии провода прокладываются под землей в траншеях. За счет этого значительно улучшается внешний вид освещаемых площадок и дорог.
