Область применения: Освещение центральных магистралей, транспортных развязок, мостов, а также освещение второстепенных дорог, дворов, парков, площадей, парковок и пр.

Назначение опоры: Несиловая
Высота (м): 10
Производитель: AMIRA
Вес (кг): 103-172
Тип опоры: НФГ
Верхний диаметр (мм): 58-100
Форма ствола опоры: Граненая
Нижний диаметр (мм): 135-210
Способ установки: Фланцевая
Размер фланца (мм): 250-400
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Количество крепежных отверстий: 4
Межцентровое расстояние отверстий B, мм: 300
Артикул производителя: ОГК-10

В наличии

Цена: от 21 589 до 36 051 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Описание

Назначение опор ОГК 10— размещение оборудования для освещения городских улиц, автомобильных трасс разного значения, автостоянок и общественных пространств.

Технология изготовления

Представленные опоры уличного освещения изготовлены из горячекатаной стали СТ-3 (для умеренной климатической зоны) или 09Г2С (для районов Крайнего Севера). Для придания конструкции конической формы применяется метод гибки. Опора сваривается на автомате по ребру в продольном направлении. Сварка производится под флюсом.

Коррозионная защита

Противокоррозионный слой наносится на поверхность опор по методу горячего цинкования согласно ГОСТ 9.307–89. Толщина слоя равномерная, от 100 мкм. По индивидуальному заказу изделия окрашиваются в любой цвет поверх цинкового покрытия.

Установка опоры на закладной элемент

Столбы устанавливаются фланцевым способом на стальной закладной элемент, который фиксируется в бетонном фундаменте.

Подведение электропитания и крепеж оборудования

Электропитание опоры ОГК 10 — подземное. Для обслуживания конструкции предусмотрено технологическое окно в нижней части опоры. Место крепления осветительного оборудования — в верхней части конуса конструкции.

Габаритные размеры опор

Основные параметры опор ОГК

Наименование	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГК	d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГК-10	75	190	400	300	146	10
ОГК-10	68	166	400	300	131	10
ОГК-10	100	210	400	300	172	10
ОГК-10	68	166	400	300	160	10
ОГК-10	58	135	250	160	103	10

Пример использования опор

Галерея

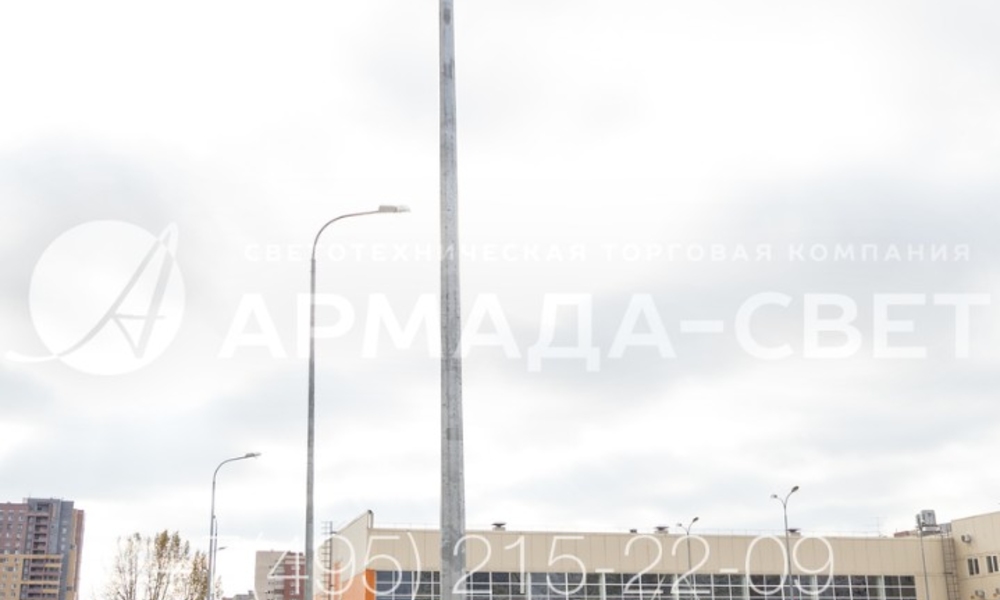

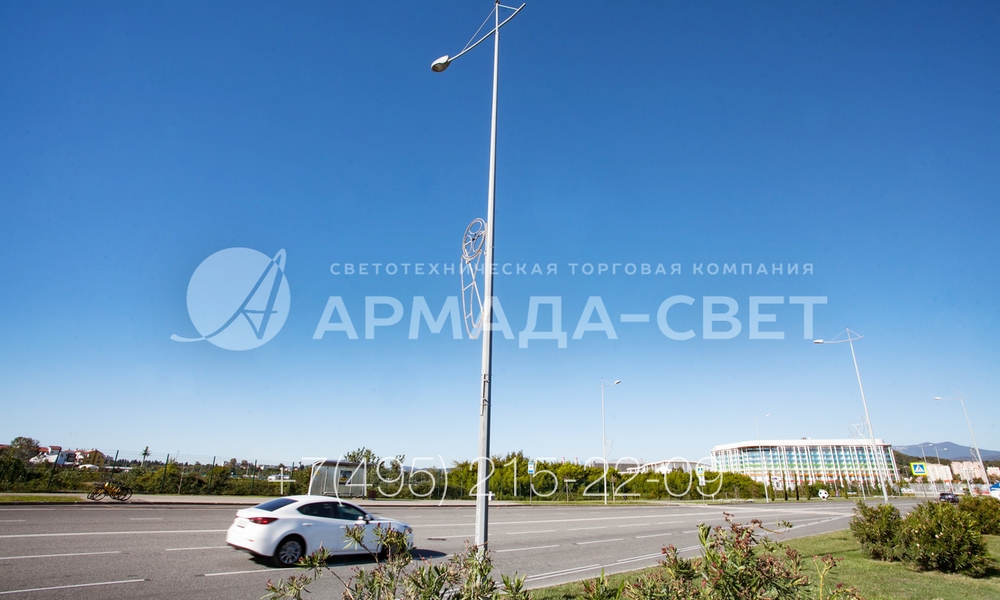

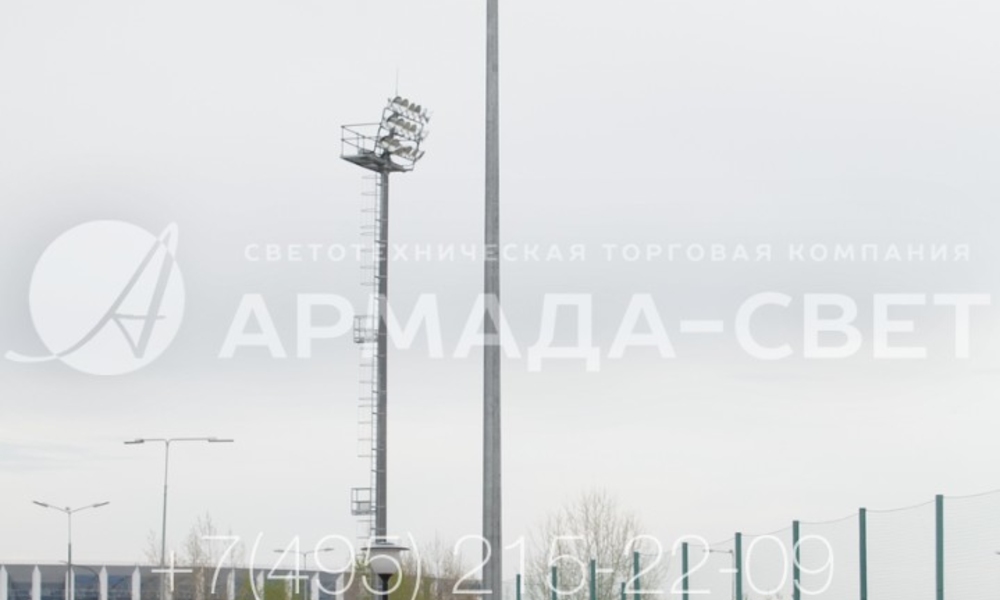

1) На опору коническую граненую можно устанавливать несколько осветительных приборов и использовать их для освещения индустриальных площадок и территорий спортивных объектов. На фото представлены опоры типа ОГК, на которые установлены 1 и 2 консольных светильника на радиальном кронштейне, а также световые приборы без дополнительных монтажных деталей.

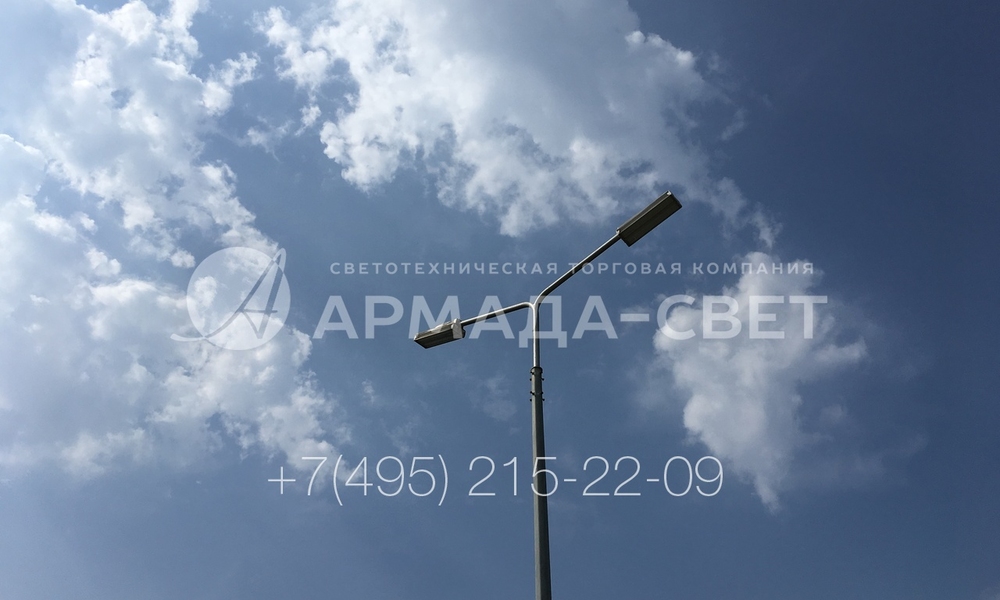

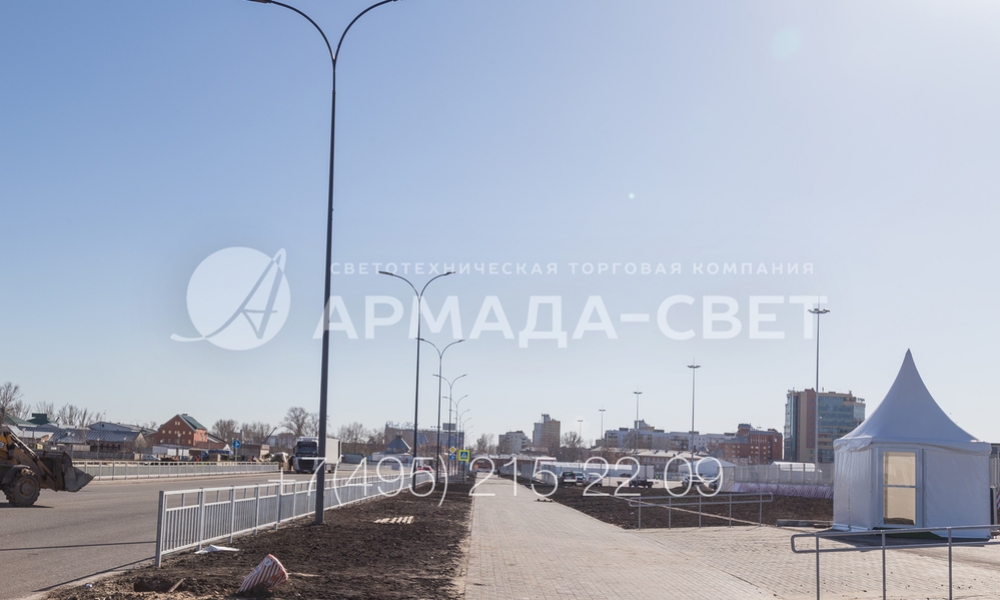

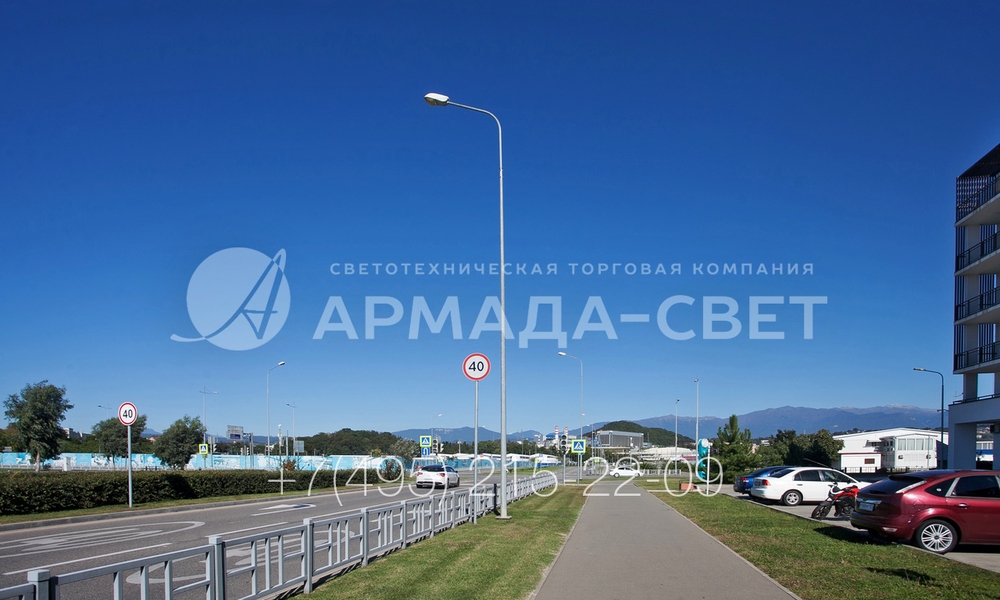

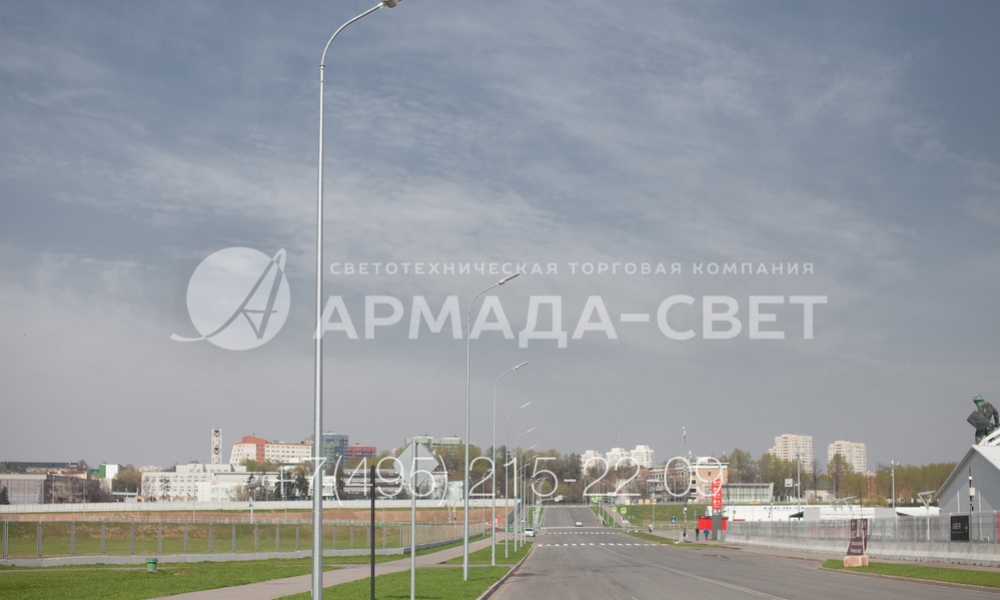

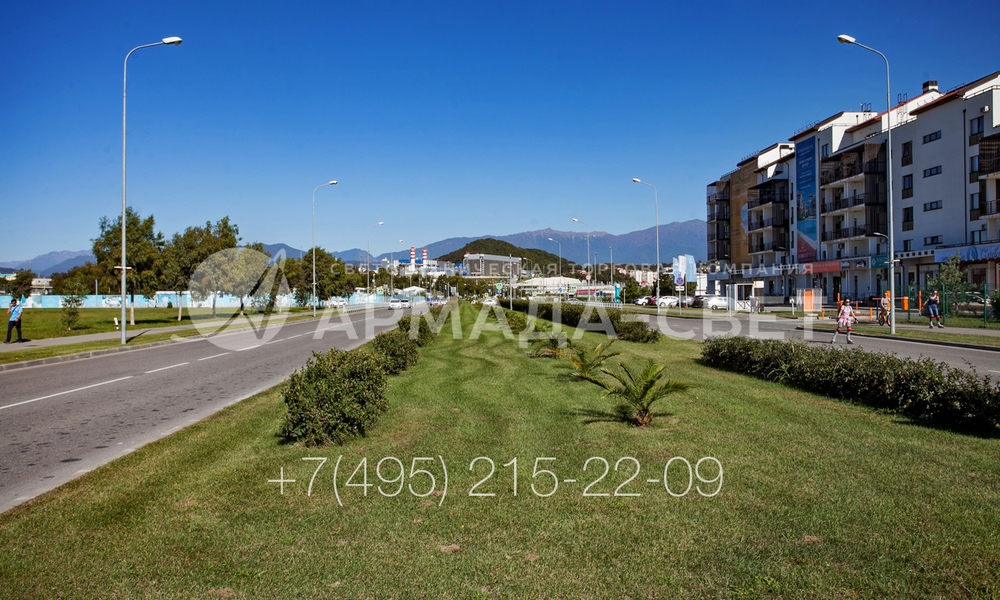

2) На фото изображены опоры уличного освещения с граненым стволом, которе применяются для освещения автомобильной дороги. Обратите внимание, что благодаря своей форме и характерному серебристому цвету они органично вписываются в окружающую инфраструктуру и совпадают по дизайну со стойками для размещения дорожных знаков и светофоров.

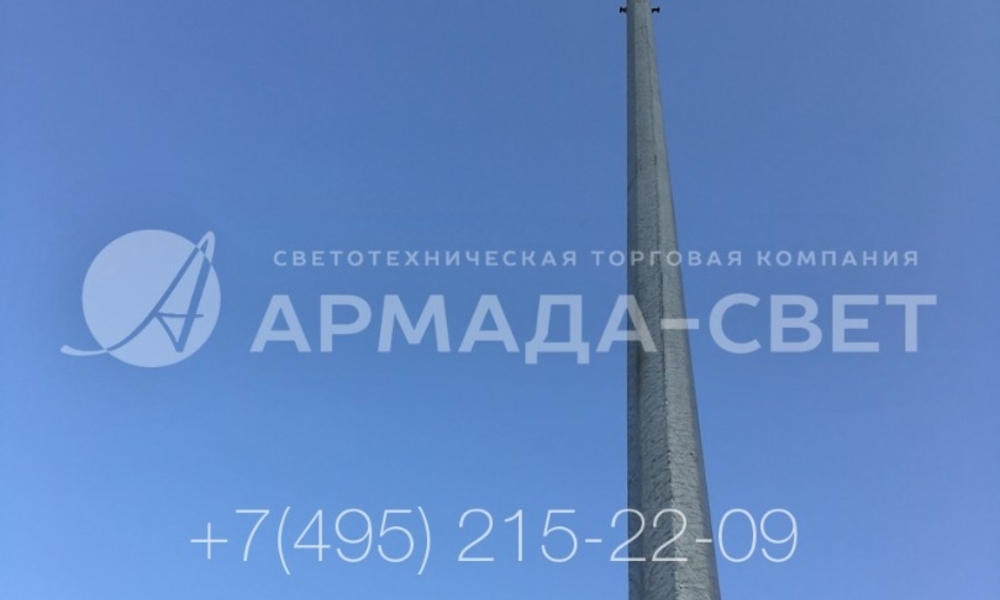

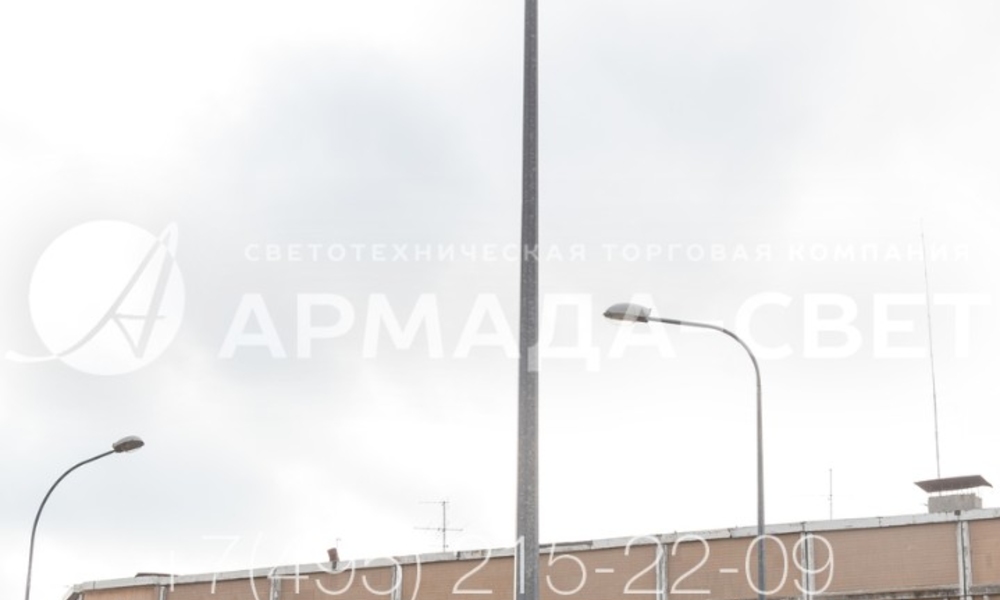

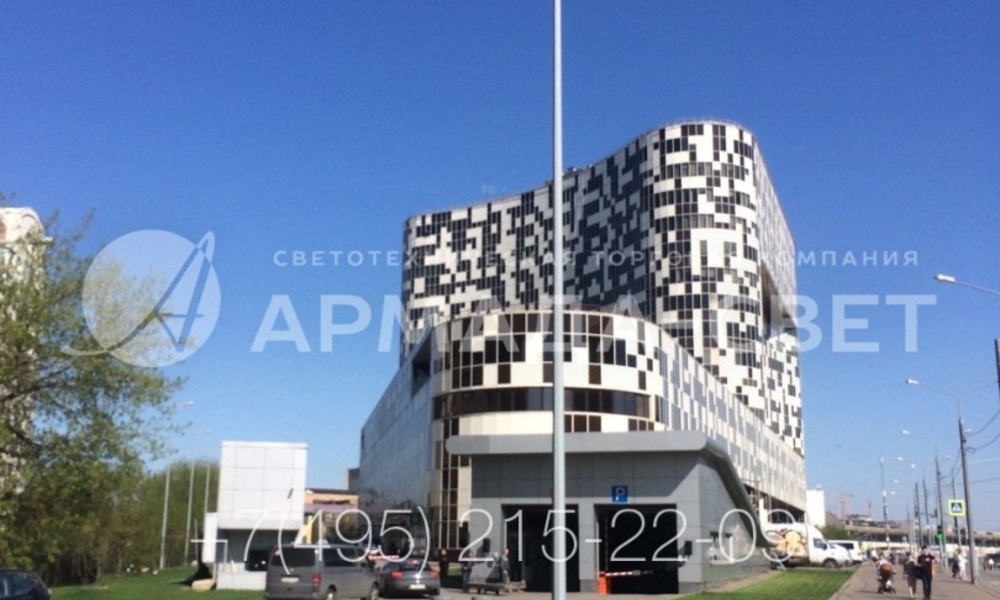

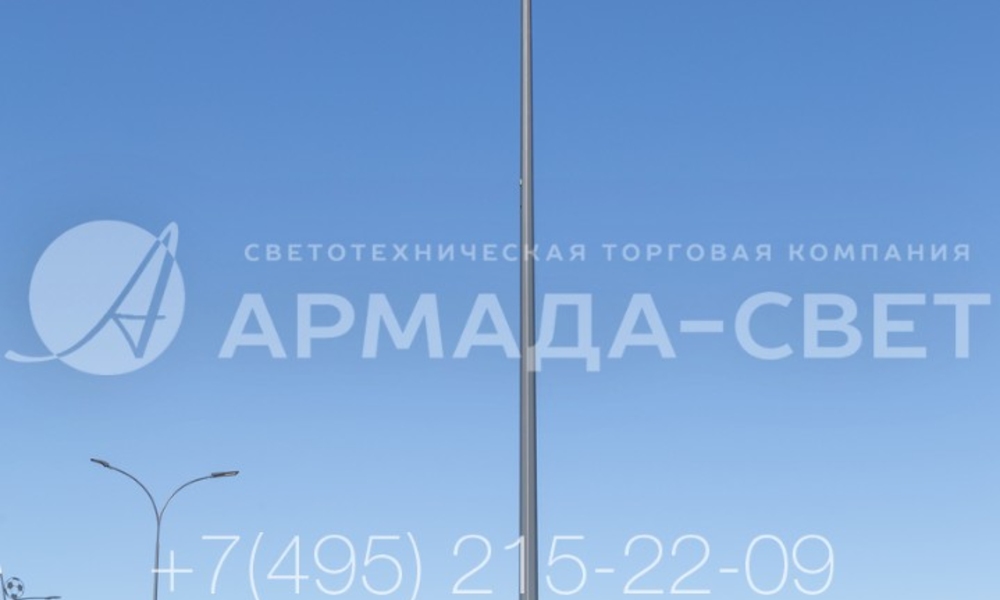

3) Осветительные опоры высотой 10 метров могут использоваться для создания заливающего освещения тротуаров, велосипедных дорожек, дорог, спортивных объектов. На переднем плане изображена такая конструкция. Однако если нужно создать направленный поток света в нужной точке, применяются мачты со стационарной короной (на заднем плане).

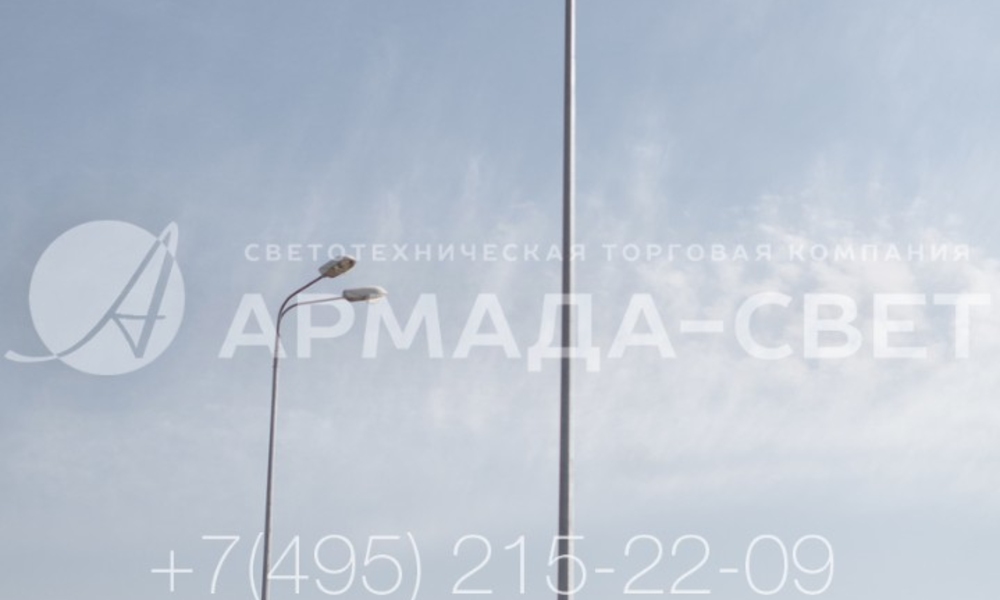

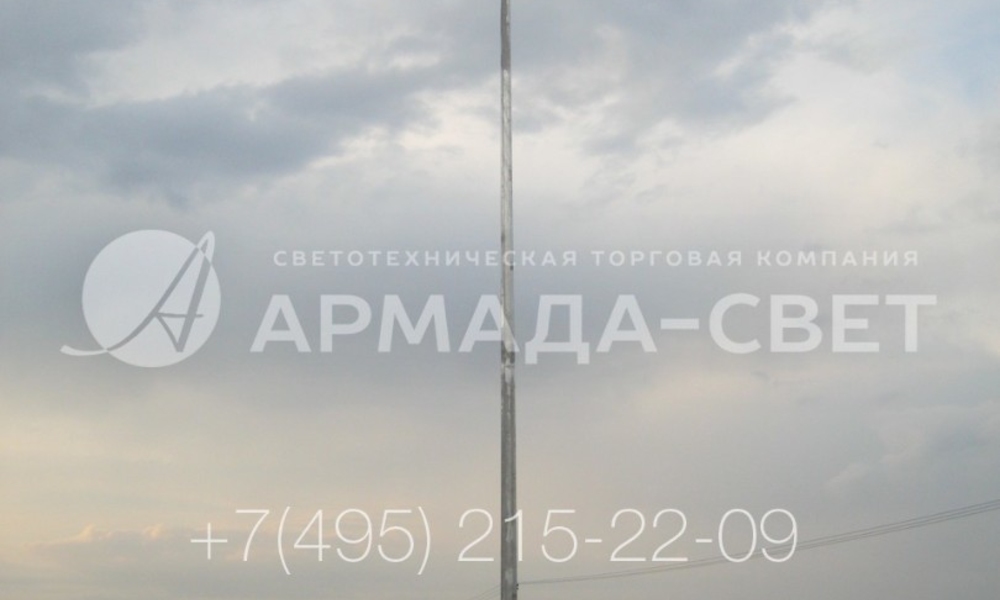

4) Опоры типа ОГК имеют множество преимуществ, за которые их часто используют для создания осветительных сетей. Они имеют небольшой вес за счет уменьшения материлоемкости. Коническая форма стволов повышает стабильность при сильных ветровых нагрузках. А универсальный оголовок дает возможность устанавливать разные типы кронштейнов.

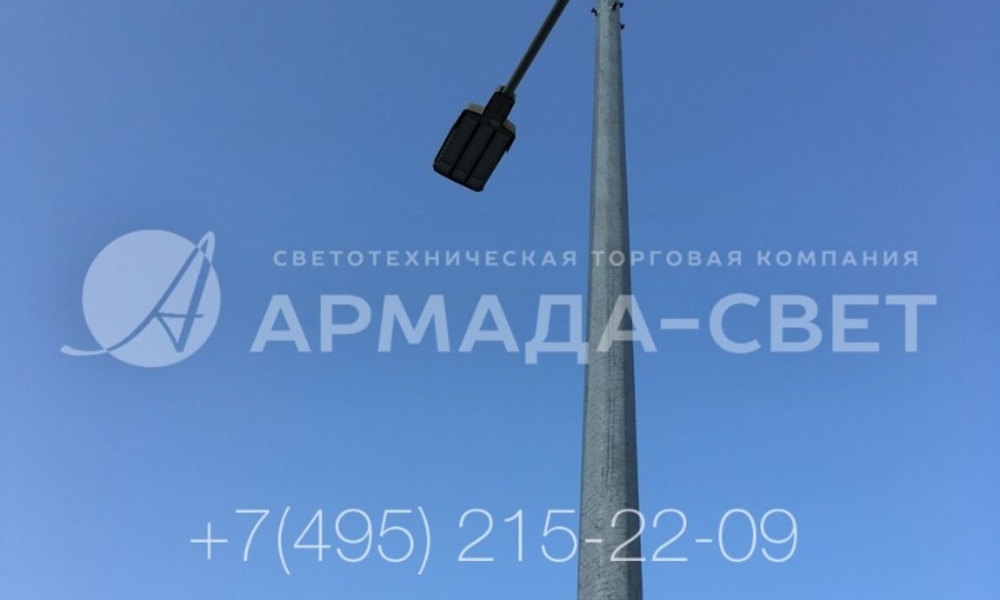

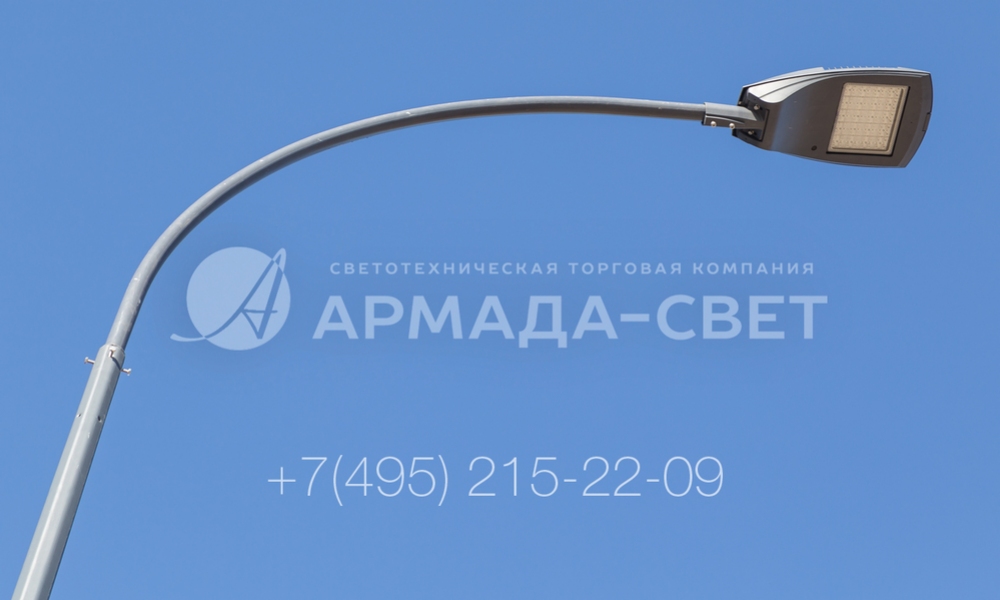

5) Наиболее распространенный вариант оснащения опоры ОГК – использование консольного светильника со светодиодными лампами. Они имеют максимальный ресурс работы и потребляют минимум электроэнергии. Кроме того, сам корпус светильника имеет меньшие габариты и красиво смотрится на верхушке осветительной опоры.

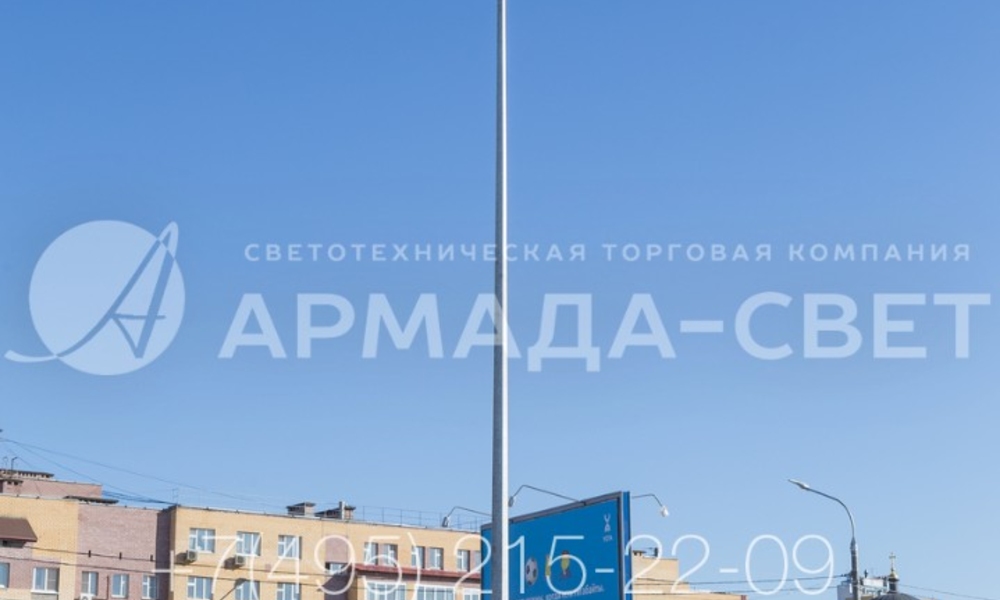

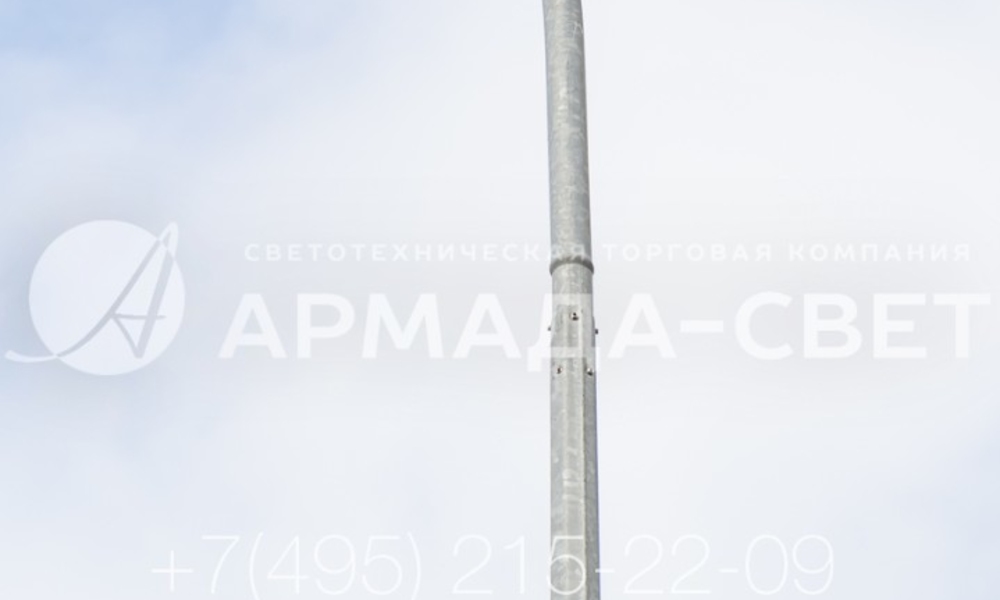

6) Для жесткого крепления кронштейна со светильником используются болты, которые вкручиваются в отверстия на стволе. В комплект поставки входит 8 болтов. Они обеспечивают надежную фиксацию, но при этом оставляют возможность демонтажа детали без использования металлорежущих инструментов. Проводка для подачи питания располагается внутри.

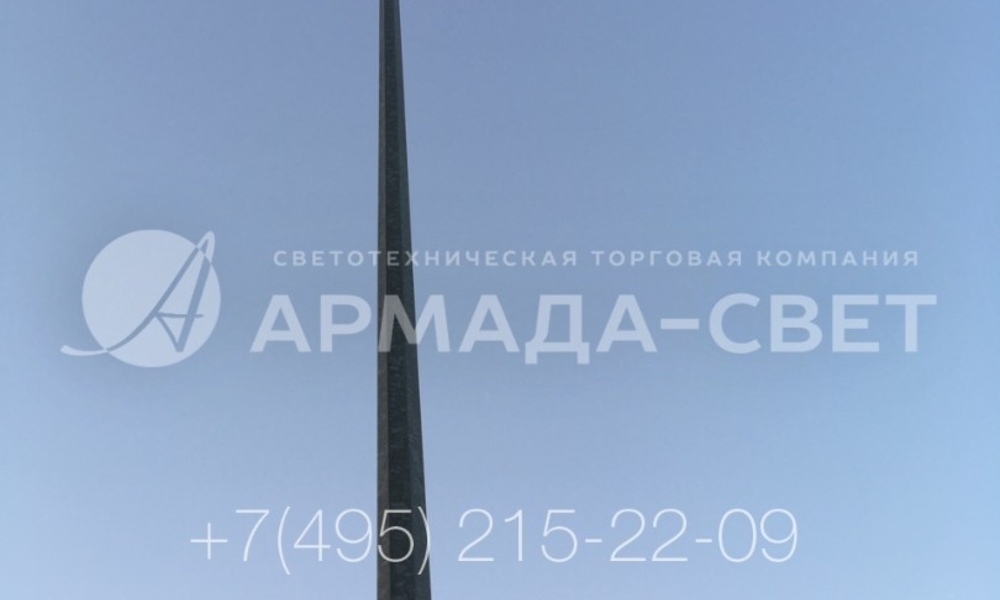

7) В нижней части опоры с граненым стволом могут устанавливаться дорожные знаки. Благодаря многогранному поперечному сечению несущей способности конструкции достаточно для выполнения этой задачи. Однако техническая документация предусматривает исключительно подземную подводку силовых линий к стволам.

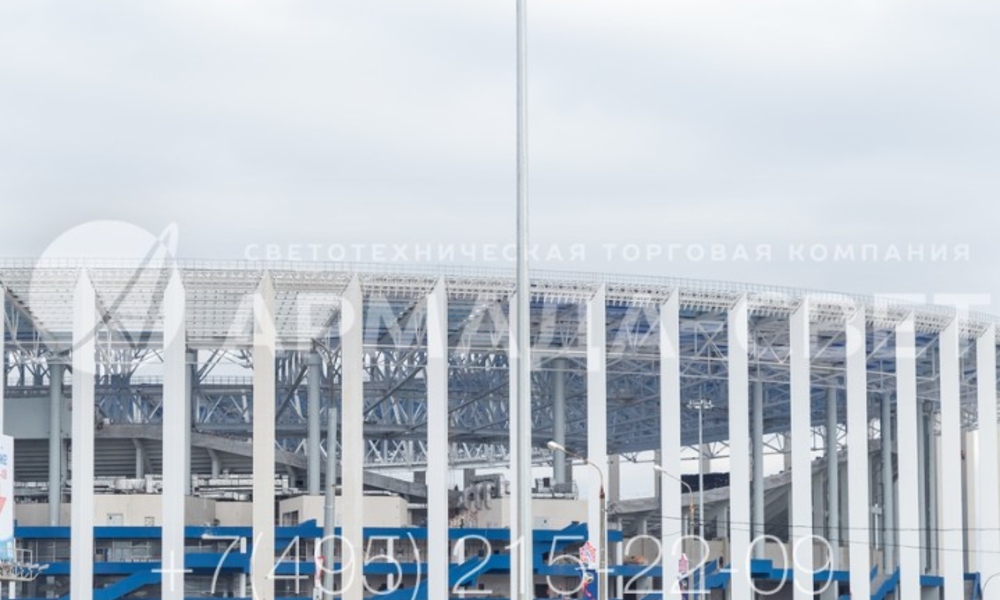

8) Опоры типа ОГК имеют внутреннюю электрическую проводку для подачи питания к светильникам. Она начинается от клеммной колодки в ревизионном отверстии, проходит через оголовок и кронштейн, после чего подключается к светильнику. В результате на поверхности опоры не видны провода, они не портят ее дизайн и защищены от повреждений.

9) В стандартном варианте комплектации осветительные опоры цинкуются для защиты от коррозии. Слой цинка после высыхания становится серебристым и приобретает темный или светлый оттенок. Поэтому дополнительно декорировать опору необязательно. Однако по желанию можно окрасить всю конструкцию в любой цвет из палитры RAL.

10) ОГК – это опора из категории несиловых. Они не предназначены для воздушной подводки силового кабеля. Поэтому силовые линии прокладываются под землей, что делается при строительстве тротуаров и газонов вдоль проезжей части. После окончания строительных работ никакие кабеля на поверхности земли и стволе не видны.

11) Внутренняя проводка ствола проложена таким образом, чтобы кабели не выходили даже в верхней части конструкции. Провод пропускается через оголовок опоры, после чего проходит по полой консоли кронштейна, а затем соединяется с контактами светильника. В результате верхняя часть изделия приобретает такой лаконичный и красивый внешний вид.

12) На фото представлен пример монтажа фланцевой опоры. Для ее установки использована закладная деталь фундамента, забетонированная в предварительно вырытом котловане. Высота фланца рассчитана таким образом, чтобы после окончания строительства тротуара или газона он находится на уровне земли, а не возвышался над ней.

13) На фотографии изображен пример установки фланцевой опоры после окончания работ. Площадка в нижней части не видна на асфальте и не мешает движению транспорта, не портит внешний вид парковки. Но при этом, если опора будет повреждена транспортным средством, наземную часть легко демонтировать и заменить, не переделывая фундамент.

14) Подключение граненых несиловых опор производится с помощью подземных линий. Однако сама коммутация с проводкой ствола производится в ревизионном отверстии. Оно хорошо видно в нижней части ствола. В рабочем состоянии отверстие закрывается крышкой, которая предотвращает доступ посторонних внутрь.

15) Осветительная опора даже в неокрашенном виде красиво смотрится на фоне ограждений и другой городской инфраструктуры. Защита от коррозии реализована с помощью слоя цинка. Он наносится методом горячего цинкования. Поэтому опора после высыхания становится серебристой. Окрашивание возможно, но выполняется только по отдельному желанию клиента.

16) На фото приведен пример правильной установки осветительной опоры с граненым стволом, консольным светильником и фланцем. Закладная деталь установлена в грунте так, чтобы ее монтажная площадка располагалась на уровне земли. После прикручивания фланца он не виден на фоне газона. Однако при этом остается возможность демонтажа конструкции без резки.

17) Узел соединения кронштейна для светильников и ствола осветительной опоры также остается разъемным. Для фиксации применяются болты, которые ввинчиваются в специальные отверстия на корпусе. В комплект поставки входят болты такой длины, чтобы после вкручивания на поверхности ствола были видны только головки.

18) Ствол осветительной опоры ОГК делается из листовой стали. Чтобы придать листу металлопроката форму конического граненого ствола, сталь разрезается на детали с помощью струи плазмы, после чего гнется гидравлическим прессом. Такой способ производится позволяет минимизировать деструктивное воздействие на прокат и сделать по-настоящему прочную конструкцию.

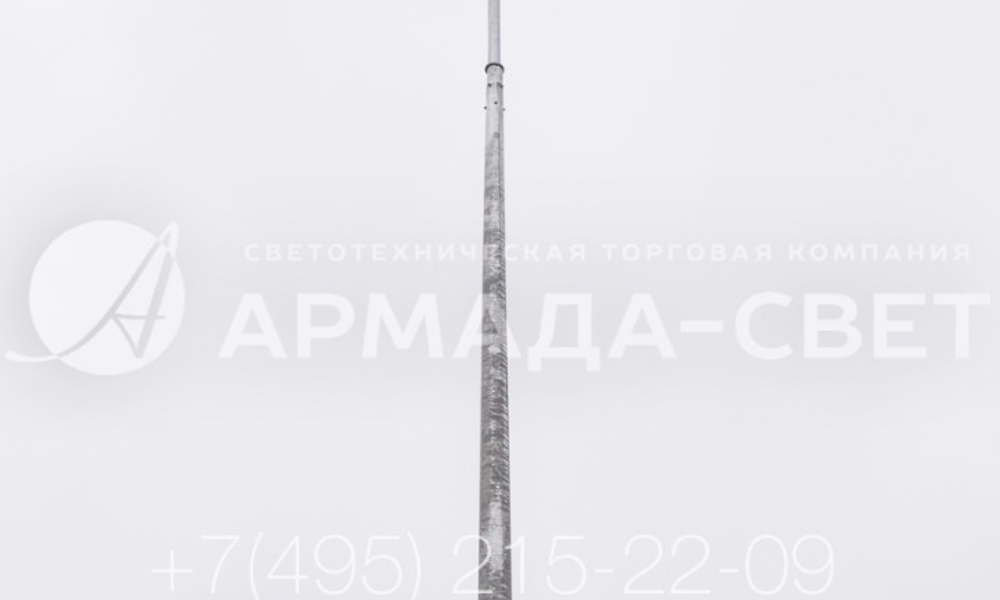

19) Ствол опоры ОГК имеет коническую форму и граненое поперечное сечение. Конусная форма необходима для того, чтобы уменьшить количество материала для производства, снизить вес и повысить стабильность конструкции. Многогранник необходим с целью увеличения несущей способности с одновременным сохранением низкой материалоемкости.

20) На фотографии изображена опора с граненым коническим стволом, которая установлена на газоне с помощью забетонированного хвостовика. На верхушке закреплены четыре светодиодных светильника сложной формы. Они создают заливающее освещение на большой прилегающей площадке. Отсутствие проводов улучшает внешний вид объекта.

21) На фотографии представлен вариант опоры с четырьмя консольными светильниками для заливающего освещения. В этом случае она установлена на парковке для транспорта. Плюс использования несиловых опор в том, что для их питания провода прокладываются под землей. Следовательно, они не мешают движению транспорта по парковке и не портят ее вид.

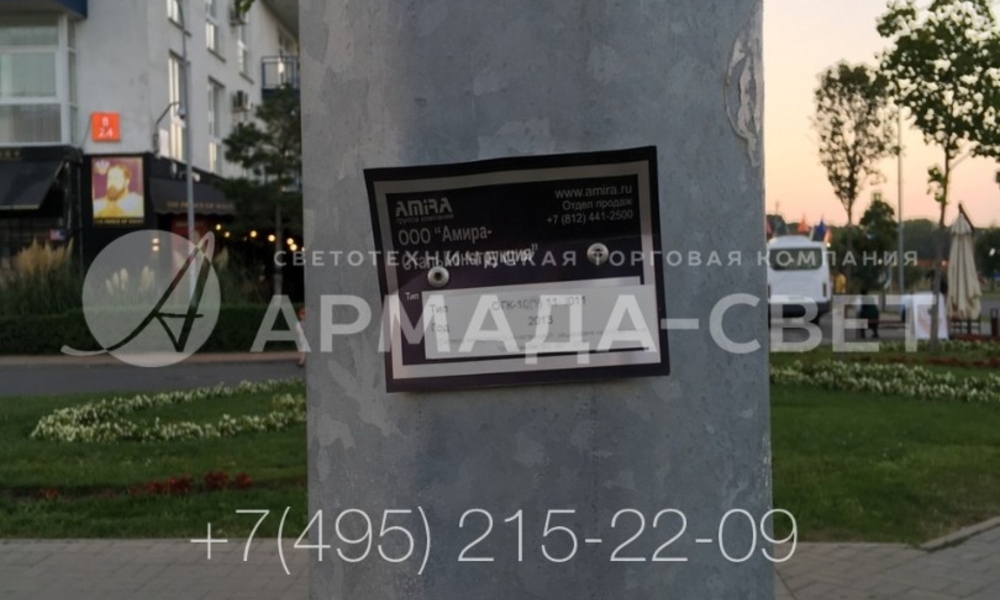

22) Каждая произведенная опора изготавливается по типовой технической документации и полностью соответствует требованиям действующих строительных правил и государственных стандартов. Об этом свидетельствует ярлык над ревизионным отверстием. Производитель может адаптировать опору под конкретные условия эксплуатации.

23) Опора типа ОГК может устанавливаться на месте прямостоечным способом. В этом случае конструкция длиной 10 метров имеет дополнительный хвостовик, который опускается в котлован и бетонируется. Однако сама опора этого типа стоит дешевле и не требует затрат на покупку ЗДФ. Но демонтировать ее можно только после разрушения фундамента.

24) Осветительная опора типа ОГК может монтироваться на газон с помощью фланца (на фото). В этом случае дополнительно необходима закладная деталь фундамента. Фланцевая опора имеет длину в 10 метров, так как у нее отсутствует хвостовик. С помощью закладной детали легче выровнять ствол и можно демонтировать конструкцию при необходимости.

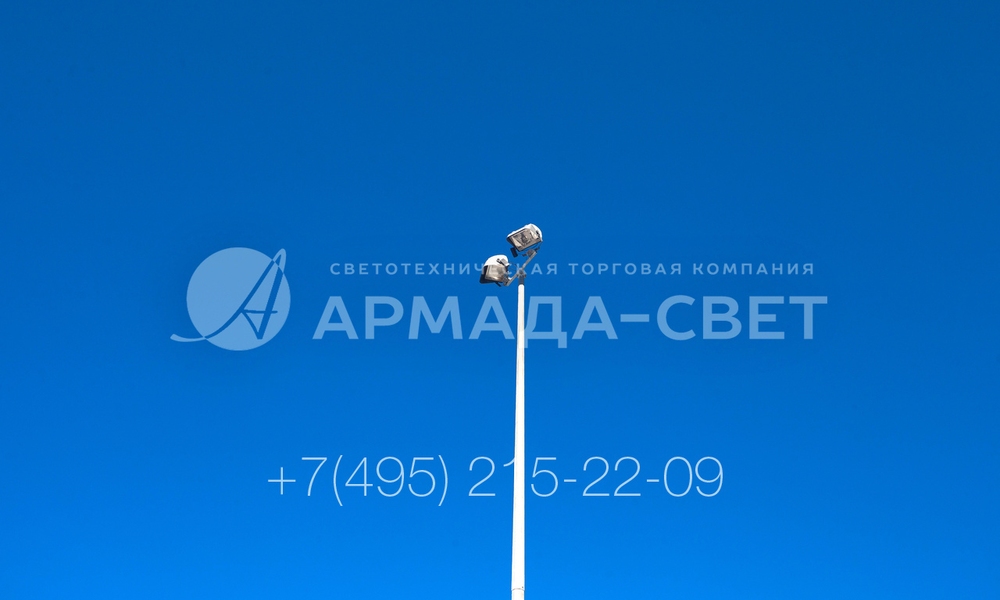

25) На фото представлен пример установки на оголовок граненой осветительной опоры прожекторов уличного освещения. Их отличие от консольных или иных светильников в том, что можно точно направить световой поток в нужную точку освещаемой площадки. Для этого прожекторы оснащаются монтажными поворотными скобами.

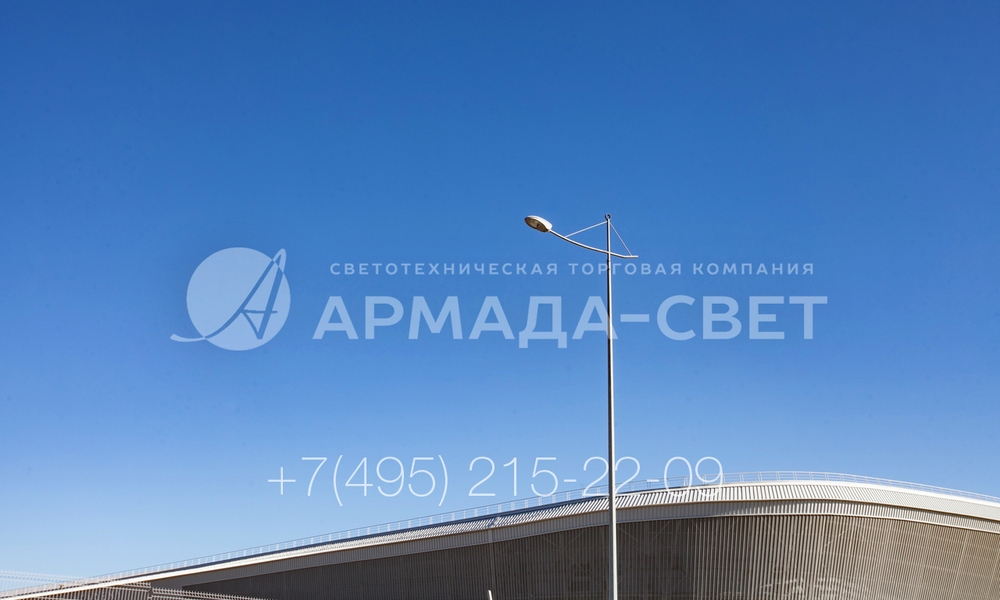

26) На фото представлен пример использования декоративного кронштейна с консольным светильником на оголовке граненой опоры. В таком варианте сама конструкция выступает в качестве элемента украшения улицы. Дополнительно на ее ствол может быть установлено еще одно украшение с подсветкой из светодиодной ленты.

27) На фото представлен пример осветительной опоры, у которой на стволе закреплено дополнительное украшение. Оно сделано из стальной проволоки и декорировано светодиодной лентой. В таком варианте опора ОГК используется не только для освещения автомобильной дороги, но и для украшения улицы города.

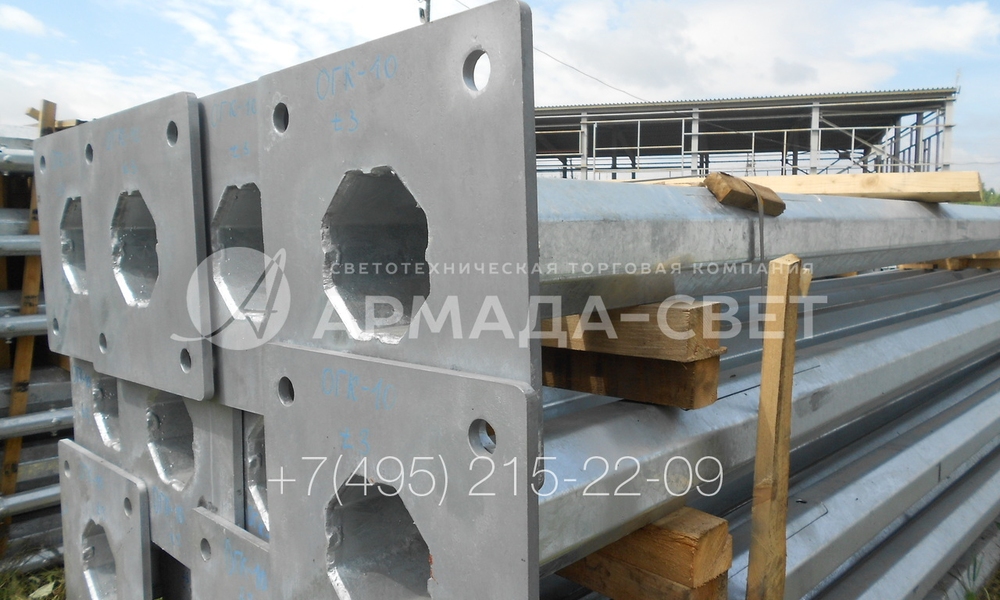

28) На фотографии изображены фланцевые граненые опоры. Квадратные подпятники с отверстиями по углам необходимы для крепления конструкции на закладной детали фундамента. Обратите внимание, что благодаря граненой форме поперечного сечения ствола опоры не раскатываются в пачке. Их легче перевозить к месту установки автомобильным транспортом.
