ОГК-12 Опоры граненые – 150 штук в наличии! Завод производитель

Версия для печати

Область применения: Освещение центральных магистралей, транспортных развязок, мостов, а также освещение второстепенных дорог, дворов, парков, площадей, парковок и пр.

Назначение опоры: Несиловая
Высота (м): 12
Производитель: AMIRA
Вес (кг): 176-186
Тип опоры: НФГ
Верхний диаметр (мм): 72-90
Форма ствола опоры: Граненая
Нижний диаметр (мм): 200
Способ установки: Фланцевая
Размер фланца (мм): 400
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Количество крепежных отверстий: 4
Межцентровое расстояние отверстий B, мм: 300
Артикул производителя: ОГК-12

В наличии

Цена: от 36 890 до 38 986 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Описание

Для изготовления опор ОГК 12 применяется способ промышленной гибки горячего проката СТ-3 или 09Г2С (в зависимости от климатической зоны: для производства опор для районов с сильными морозами применяется низколегированная сталь). Изделие сваривается автоматически под флюсом, образует полую коническую конструкцию с гранями.

Защита от коррозии

Корпус опоры покрывается цинком. Для обработки поверхности металла используется горячий способ нанесения согласно нормам и требованиям ГОСТ 9.З07-89. Изделие покрывается равномерно, не тоньше 100 мкм по всей площади, внутри и снаружи.

Декоративные качества покрытия умеренные — оно решает практическую задачу: защищает сталь от коррозии. Цвет цинкового покрытия включает оттенки в диапазоне от светло- до темно-серых.

Основание

Функцию основания для граненой конической опоры выполняет металлический закладной элемент с фланцевой парой, погружаемый в глубокий бетонный фундамент. По персональному заказу возможно проведение горячей оцинковки или окрашивание металлической закладки для обеспечения дополнительной коррозионной устойчивости.

Габаритные размеры опор

Основные параметры опор ОГК

Наименование	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГК	d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГК-12	90	200	400	300	186	12
ОГК-12	72	200	400	300	176	12

Пример использования опор

Галерея

1) Светильники на граненых конических опорах могут устанавливаться на рожках под углом друг к другу или на разной высоте. Второй вариант изображен на фотографии и применяется в случае, когда нужно организовать яркое освещение конкретной открытой площадки или участка автомобильной дороги.

2) Для предотвращения преждевременной коррозии и увеличения времени эксплуатации опоры вся поверхность опоры ОГК внутри и снаружи цинкуется методом горячего цинкования. После окончания процедуры формируется полностью непроницаемый барьерный слой, который не дает протекать реакции окисления и появляться ржавчине на углеродистой стали ствола.

3) Опора с граненым поперечным сечением имеет высокую несущую способность. Поэтому на конструкцию помимо кронштейна со светильником можно крепить декоративные элементы. Они украшают улицу и делают населенный пункт более привлекательным для жителей и туристов. Эта декоративная конструкция может подсвечиваться светодиодными лентами.

4) Граненая опора может играть роль самостоятельного элемента оформления улицы. Для этого на ствол с утилитарным дизайном крепится красивый кронштейн с растяжками. Обратите внимание, что эта модель опоры устанавливается на газоне с помощью фланца. Поэтому ее можно демонтировать в любой момент при повреждении без разрушения фундамента.

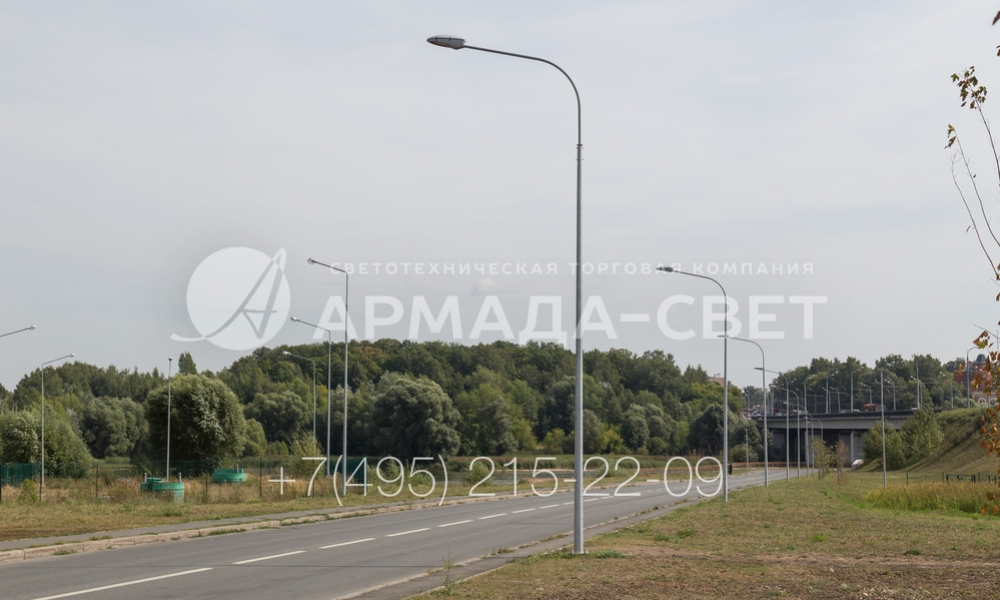

5) Помимо декоративных элементов, на прочном граненом стволе несиловой опоры можно устанавливать дорожные знаки, информационные таблички и указатели. Фиксация производится с помощью дополнительных скоб. Сверлить отверстия в листовой стали ствола не нужно. На верхушке этой опоры установлено два консольных светодиодных светильника.

6) В классическом варианте опора граненая коническая оснащается консольным светильником. Он крепится на кронштейн. При выборе кронштейна следует обратить внимание на его высоту, длину выноса и градус наклона относительно горизонтали. От этих параметров зависит размещение светового пятна на поверхности земли относительно ствола.

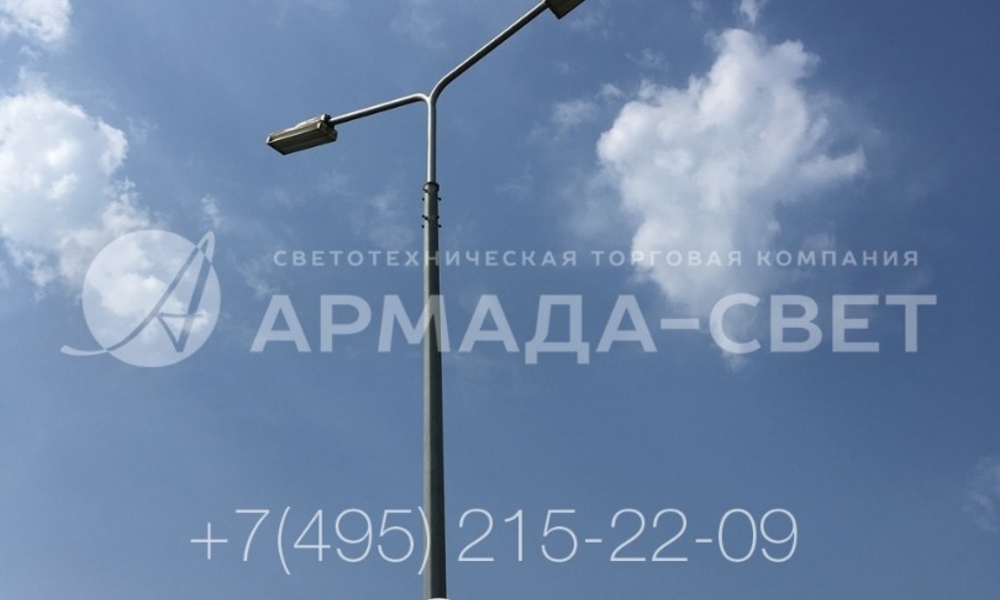

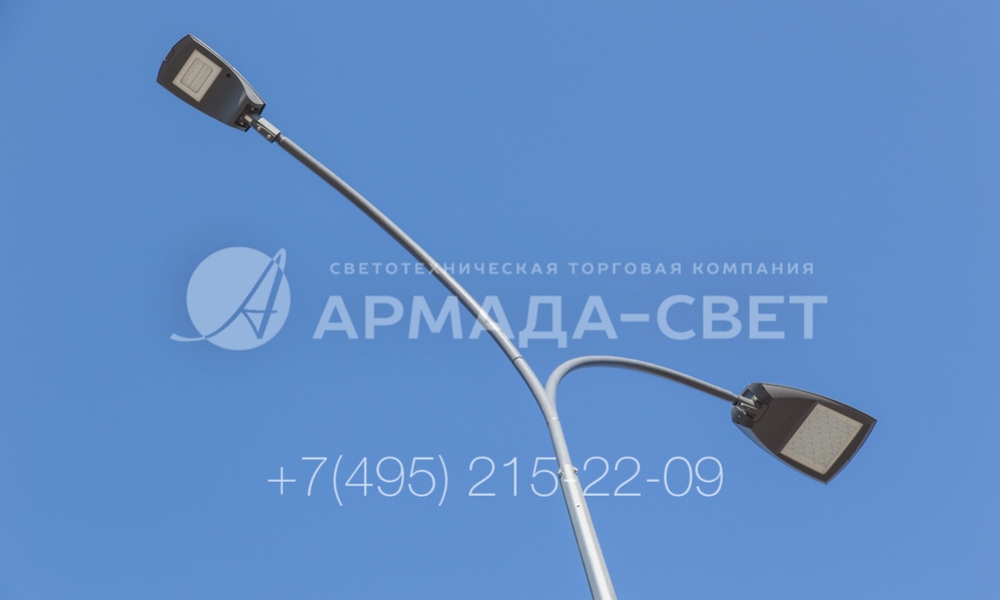

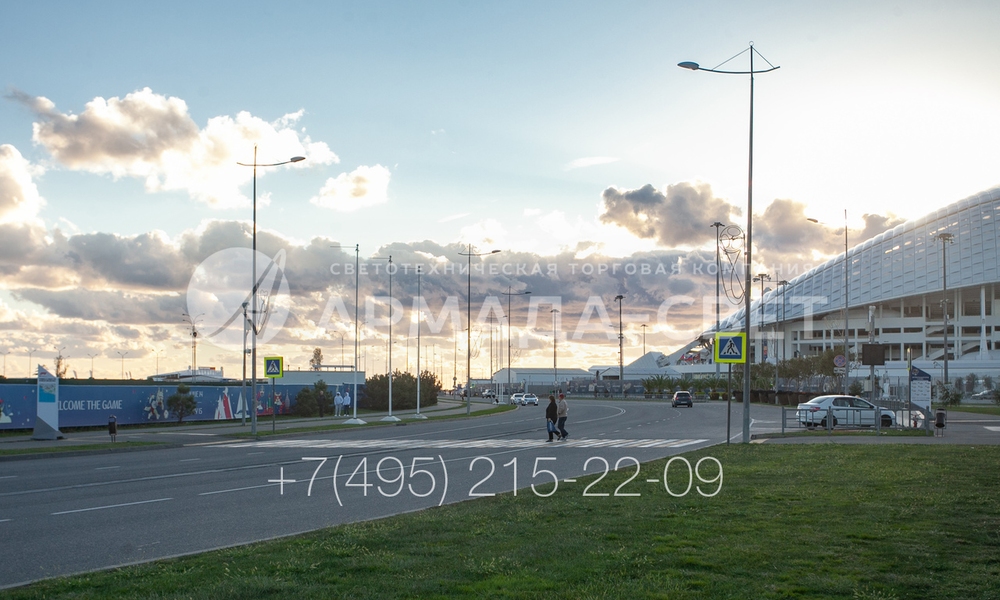

7) Если нужно осветить дороги или дорожки по обе стороны от ствола, на опору с граненым коническим стволом устанавливается двухрожковый кронштейн со светодиодными светильниками. Рожки кронштейна размещены под углом 180 градусов относительно друг друга, поэтому свет распространяется по обе стороны от стального ствола.

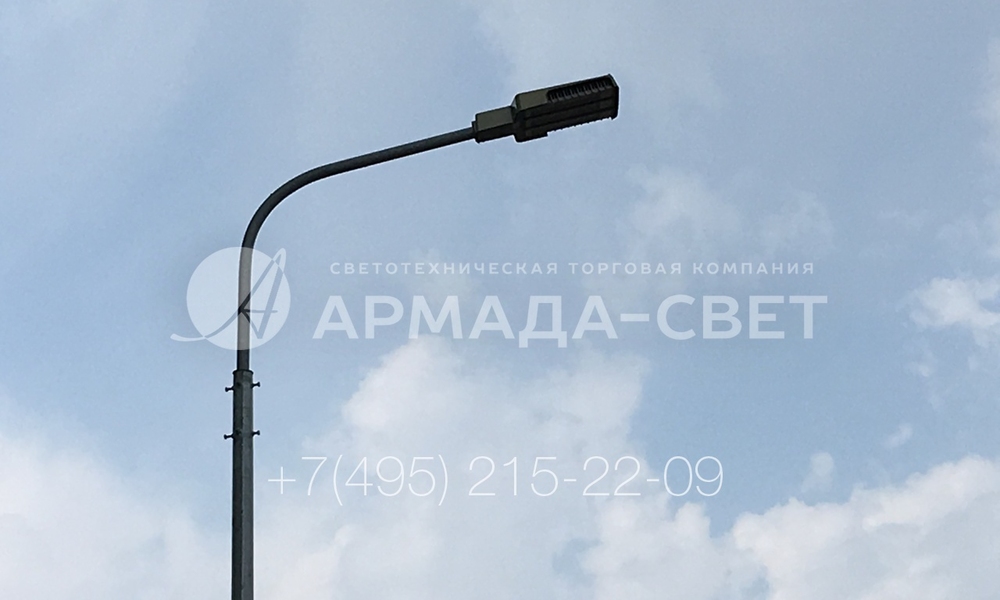

8) Преимущество граненой конической опоры – ее универсальность. Чтобы адаптировать конструкцию под конкретную задачу, достаточно установить нужный кронштейн. Опоры совместимы со всеми типами кронштейнов, у которых есть хвостовик и ограничительная шайба. Для фиксации верхней детали используются 8 болтов, которые входят в комплект поставки.

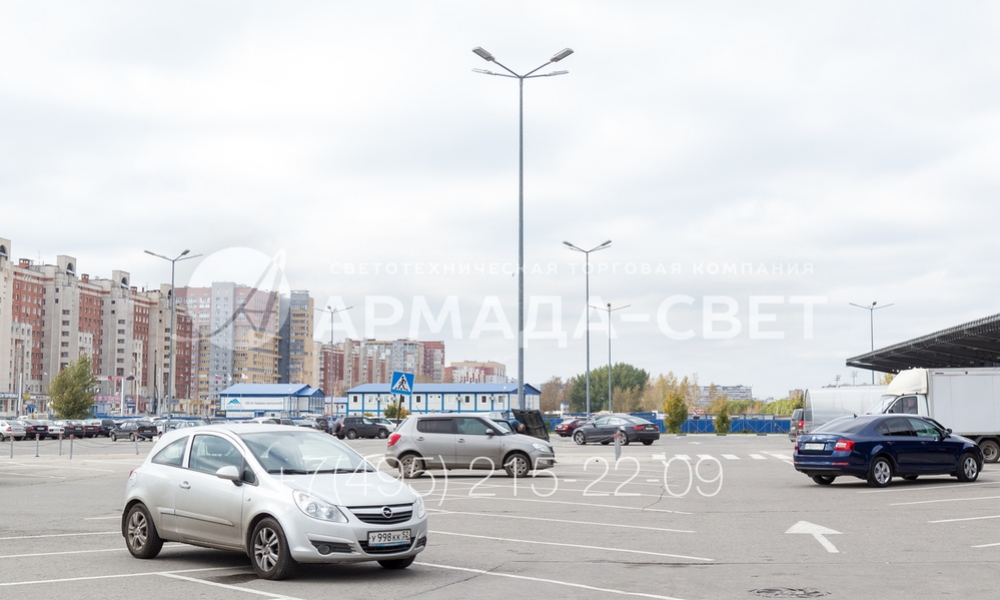

9) На фото приведен пример использования граненой опоры для освещения парковки перед торговым центром. На верхней части опоры установлен кронштейн с 4 светильниками на рожках, размещенных под углом 90 градусов друг к другу. В нижней части закреплены дорожные знаки для регулировки движения транспорта.

10) Один из вариантов оснащения граненой конической опоры – кронштейн с 3 рожками, которые расположены под углом 120 градусов относительно друг друга. Такой вариант позволяет создать заливающее освещение вокруг опоры. Вместо традиционных ламп накаливания в системах уличного освещения часто используются светодиодные светильники как более экономичные.

11) На фотографии изображены опоры освещения, которые установлены на парковке для транспорта. Для предотвращения преждевременного износа производитель покрывает углеродистую сталь опоры слоем цинка. Он защищает не только от окисления, но и от воздействия агрессивных веществ, которые часто применяются для борьбы со льдом на парковках.

12) Опоры граненые конические могут использоваться в качестве молниеотвода. Для этого штырь молниеприемника крепится на стволе с помощью дополнительных кронштейнов. В результате опора не только удерживает светильник, но и предотвращает попадание молнии в близлежащие здания, сооружения, воздушные СИП.

13) На фото изображены фланцевые граненые осветительные опоры, которые оснащаются кронштейнами под один консольный светильник с длинным выносом. За счет длинного рожка световые приборы размещаются прямо над дорожным полотном, в то время как сама опора установлена на обочине.

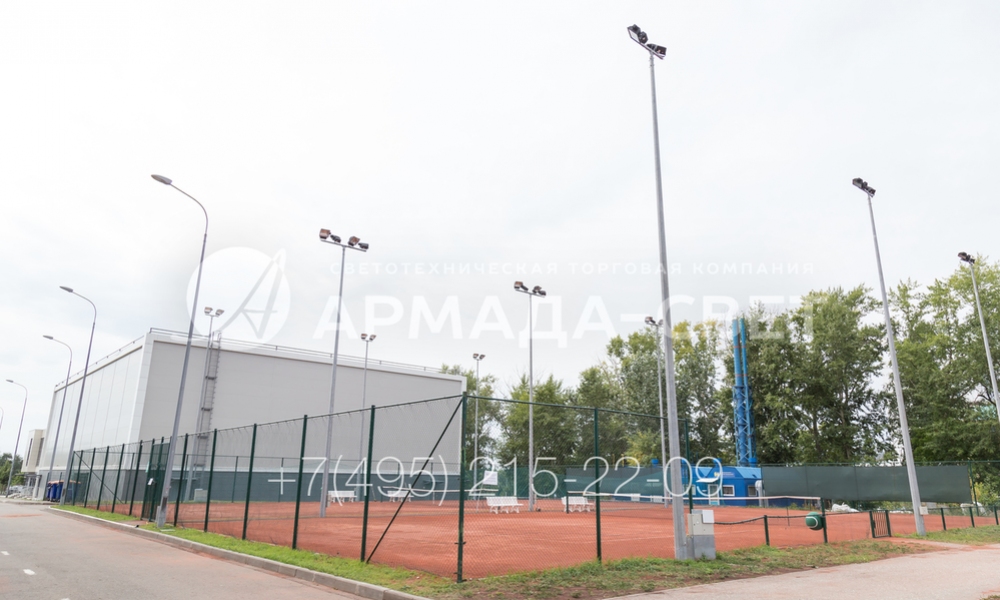

14) На фото приведен пример использования опоры ОГК для освещения территории спортивной площадки. Они монтируются по ее периметру, а на оголовке устанавливаются прожекторы с возможность направления светового потока в нужную точку. Так как провода в воздухе отсутствуют, они не портят внешний вид теннисного корта.

15) Если необходимо осветить автомобильную дорогу и расположенный рядом тротуар, можно использовать одну опору с граненым стволом. На нее устанавливается кронштейн с двумя светильниками, размещенными по обе стороны от опоры. Таким образом можно добиться качественного освещения и сократить число инженерных конструкций на объекте.

16) На фото изображены опоры уличного освещения, которые оборудованы консольными кронштейнами с одним и двумя световыми приборами. Обратите внимание, что эти модели хорошо сочетаются с другими элементами оформления дороги – ограждениями, светофорными стойками, отбойниками.

17) На фото приведен пример украшения улицы перед спортивным объектом с помощью граненых конических опор. Сами по себе они не отличаются красивым внешним видом, но могут быть украшены за счет декоративных кронштейнов в верхней части и дополнительных элементов с подсветкой из светодиодных трубок.

18) На фото изображены граненые конические опоры с двумя светильниками консольного типа, которые применяются для освещения парковки перед торговым центром. В этом случае использованы фланцевые модели, которые установлены на закладных деталях фундамента. Подводка кабелей подземная, поэтому между опорами не протянуты СИП.

19) Все опоры типа ОГК цинкуются для защиты от коррозии. Чтобы добиться качественного прилегания слоя цинка и срока службы покрытия до 15 лет опора перед обработкой тщательно очищается от загрязнений, окалины и шлаков. После этого она обезжиривается и протравливается кислотой для улучшения адгезии цинка к углеродистой стали ствола.

20) На фото представлен вариант опоры ОГК с прожекторами наружного освещения. Два мощных светильника направляют световые потоки на парковку для автомобилей перед торговым центром. За счет этого удается сократить число инженерных конструкций на прилегающей территории и оптимизировать использование отведенного участка.
