Область применения: Освещение центральных магистралей, транспортных развязок, мостов, а также освещение второстепенных дорог, дворов, парков, площадей, парковок и пр.

Назначение опоры: Несиловая
Высота (м): 16
Производитель: AMIRA
Вес (кг): 350
Тип опоры: НФГ
Верхний диаметр (мм): 90
Форма ствола опоры: Граненая
Нижний диаметр (мм): 300
Способ установки: Фланцевая
Размер фланца (мм): 500
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Количество крепежных отверстий: 4
Межцентровое расстояние отверстий B, мм: 400
Артикул производителя: ОГК-16

В наличии

Цена: от 73 360 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Описание

Опоры ОГК 16 – конструкции для крепления уличного освещения. Предназначены для установки вдоль трасс и городских автодорог, мостовых сооружений, придомовых территорий, дворов жилых комплексов.

Металл и сварка

Выбор металла для производства опор зависит от климатической зоны, в которой они будут устанавливаться. Для северных районов используется низколегированная сталь 09Г2С, для умеренной климатической зоны — СТ-3.

Корпус опоры формируется методом гибки листовой стали, автоматически сваривается единственным швом по ребру под флюсом. Сварка производится равномерно по всей длине спаивания.

Защита от ржавчины

Цинковое покрытие наносится на опоры горячим методом согласно требованиям ГОСТа 9.З07-89. Оцинковка поверхности металла надежно защищает его от окисляющего атмосферного воздействия и продлевает срок эксплуатации опоры без дополнительной противокоррозионной обработки на срок от 15 лет. Толщина покрытия стабильно превышает минимально допустимые нормативом 80 мкм.

Обращаем внимание заказчиков, что оцинковка выполняется в сугубо утилитарных целях и не является декоративным покрытием.

Основание

Столб соединяется со стальным закладным элементом в бетонном фундаменте. Это обеспечивает надежную и безопасную фиксацию конструкции с землей.

Габаритные размеры опор

Основные параметры опор ОГК

Наименование	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГК	d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГК-16	90	300	500	400	350	16

Пример использования опор

Галерея

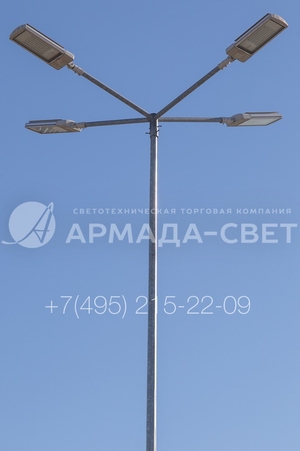

1) На фото изображена граненая коническая опора с кронштейном с четырьмя рожками под консольные светильники. Обратите внимание, что у этой модели крепление кронштейна производится с помощью обечайки и болтов на ней. В стандартной комплектации оголовок делается под кронштейны с хвостовиком и ограничительной шайбой.

2) Опоры типа ОГК могут устанавливаться на месте с помощью фланца или прямостоечным способом. Однако и в том, и в другом варианте на корпусе ствола предусмотрено ревизионное отверстие, в котором производится коммутация подземных силовых линий с электрической проводкой ствола. Оно закрыто крышкой для защиты от посторонних и попадания внутрь воды.

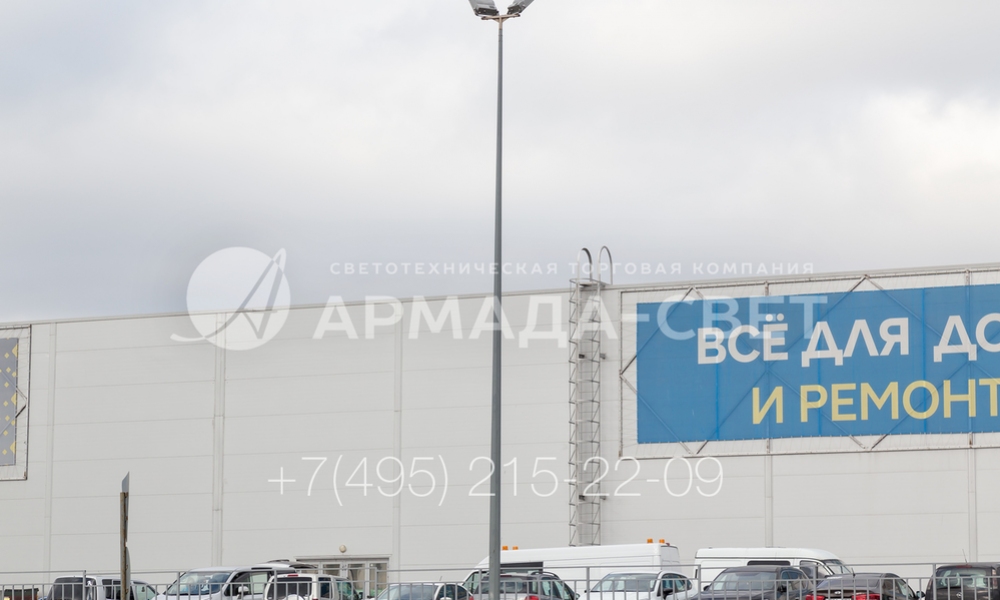

3) На 16-метровой опоре ОГК можно устанавливать прожекторы направленного освещения и освещать с их помощью большую парковку. Прочности конструкции будет достаточно для удержания 2-4 мощных прожекторов. Однако если нужна еще большая несущая способность или высота, опору следует заменить на мачту с мобильной или стационарной короной.

4) Светодиодные прожекторы уличного освещения, изображенные на фотографии, установлены на Т-образном кронштейне на оголовке граненой конической опоры. Их преимущество в том, что каждый световой прибор можно развернуть в нужном направлении и под нужным углом, чтобы обеспечить равномерное освещение площадки.

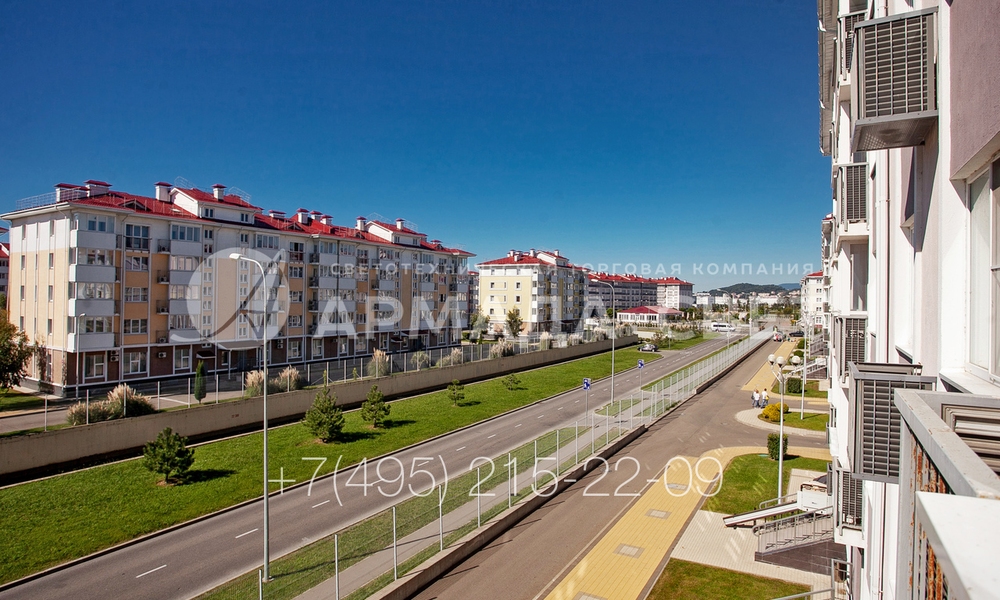

5) Опоры уличного освещения с граненым коническим стволом часто применяются для строительства осветительных инженерных систем жилых комплексов. Связано это с тем, что они практически не требуют технического обслуживания со стороны управляющей компании. За счет этого можно значительно сократить затраты без потери качества.

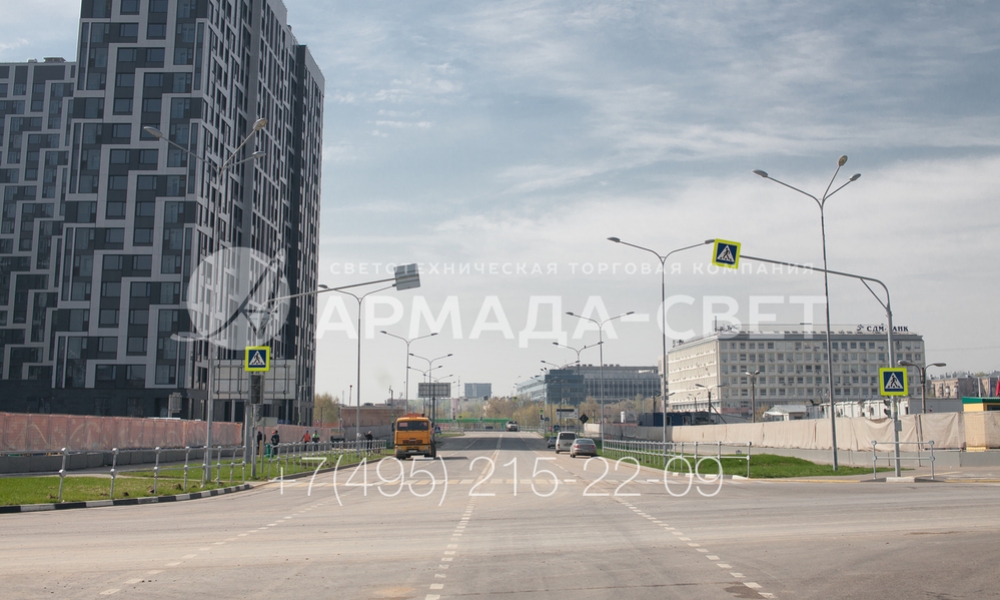

6) На верхушках осветительных опор типа ОГК-16 могут устанавливаться кронштейны с консольными светильниками, которые размещены друг над другом. Это сделано для того, чтобы ярко осветить определенную точку дороги. Например, на фото опора такого типа используется для освещения пешеходного перехода через дорогу.

7) Опоры уличного освещения ОГК органично сочетаются с другими инженерными конструкциями вдоль улиц города. На фотографии видны опоры с двумя и тремя осветительными приборами. Обратите внимание, что по дизайну они полностью совпадают с внешним видом светофорных стоек с дорожными знаками и ограждений проезжей части.

8) Хотя опоры с граненым коническим стволом стоят дороже трубчатых или круглоконических аналогов, при их использовании можно сократить затраты на строительство. На один ствол устанавливается два и более светильников для освещения проезжей части и тротуара. Это дает возможность уменьшить число инженерных конструкций на улицах.

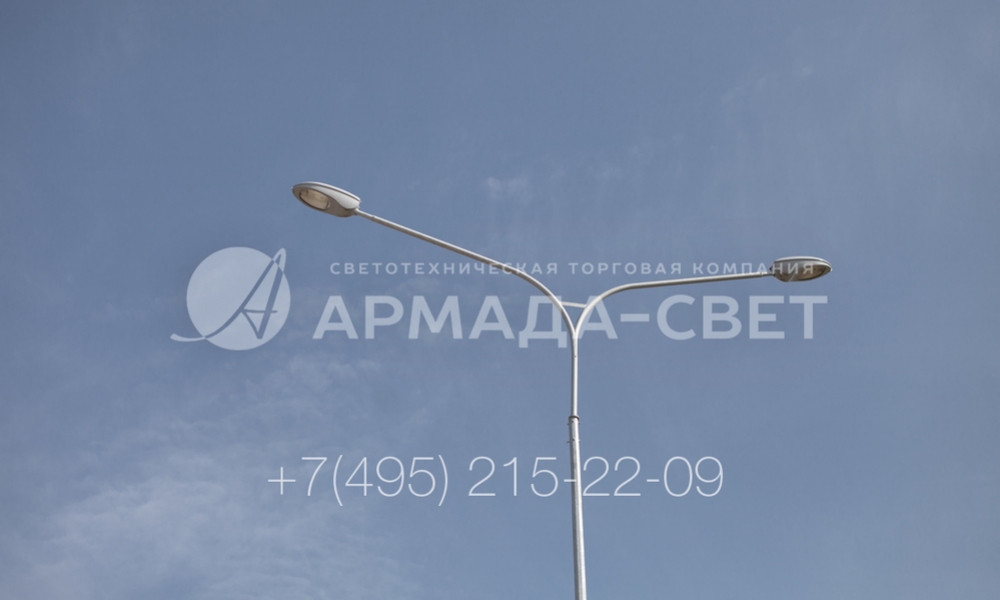

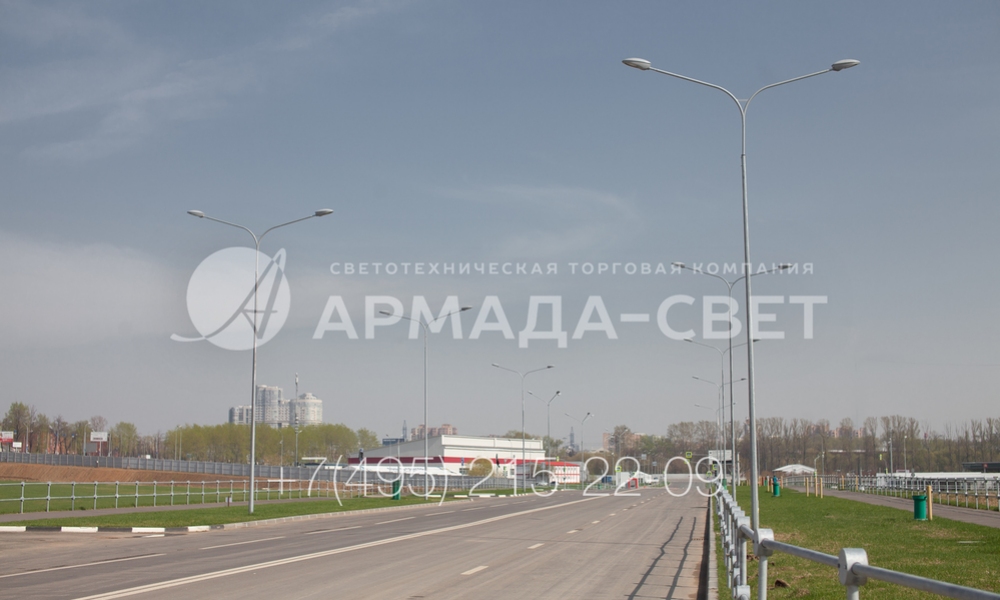

9) Наиболее распространенный вариант световых приборов для граненых конических опор – светильники с газоразрядными лампами. Они устанавливаются на рожки кронштейна, который крепится на оголовке опоры. Два расположенных напротив световых прибора могут создавать заливающее освещение площадки по обе стороны от центрального ствола.

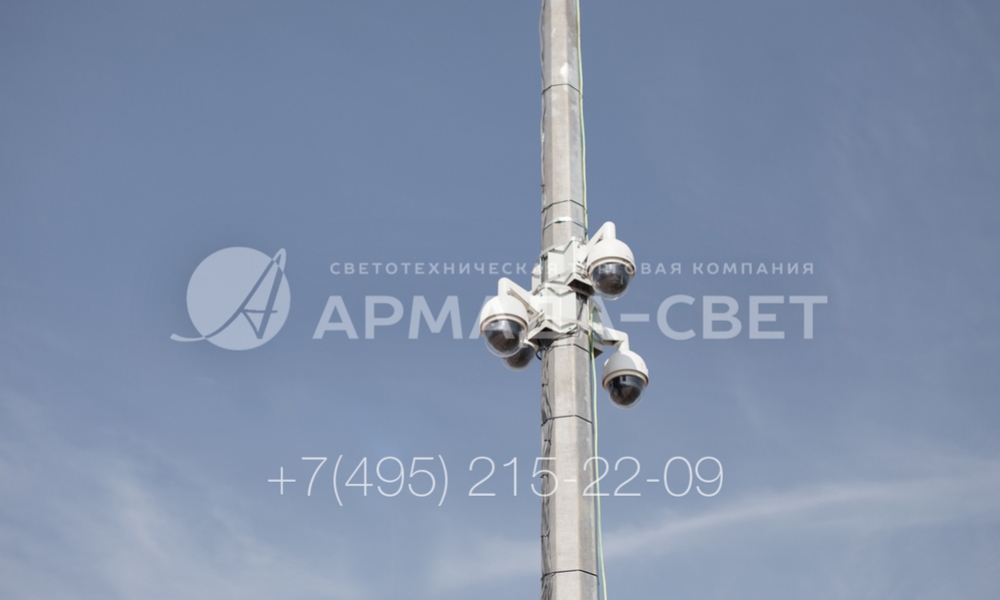

10) Хотя типовая документация и предусматривает установку исключительно световых приборов на несиловых опорах, несущей способности моделей ОГК достаточно для удержания другого оборудования. На фотографии приведен пример использования ствола с многогранным поперечным сечением для крепления камер наружного наблюдения.

11) На фото изображены опоры освещения, которые применяются для подсветки подъездного пути к жилому комплексу. В этом случае использованы фланцевые опоры, так как их проще выравнивать и заменять при необходимости. Выбрана подземная подводка кабелей, чтобы висящие в воздухе СИП не портили внешний вид улицы.

12) При установке фланцевой опоры на газоне необходимо рассчитывать глубину котлована так, чтобы площадка закладной детали находилась на уровне земли. Благодаря этому место установки будет иметь более аккуратный внешний вид. Если вы хотите полностью избавиться от фланца, выбирайте прямостоечные варианты.

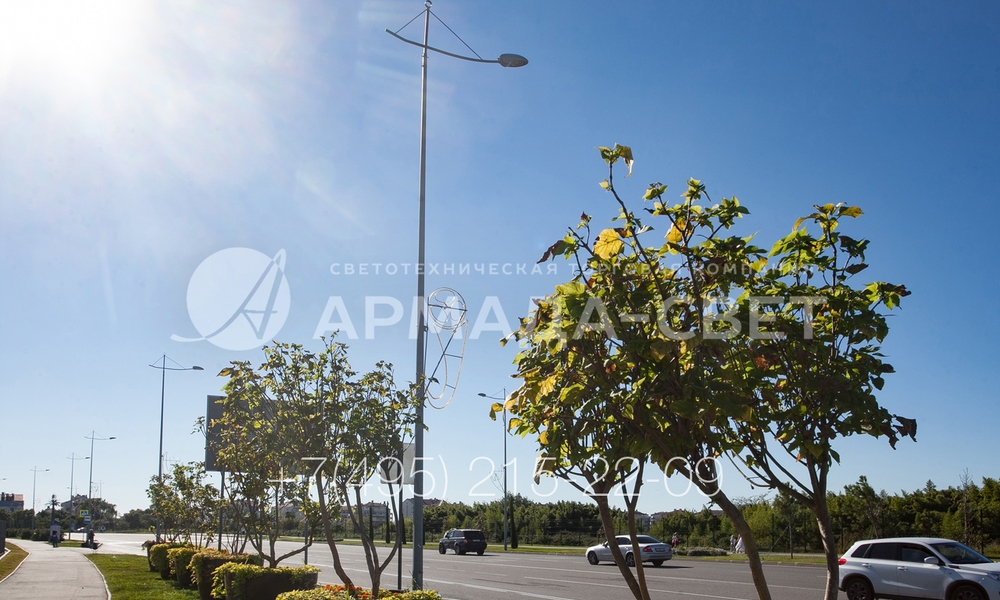

13) На фото приведен пример использования граненой конической опоры с элементами украшения. В качестве кронштейна используется красивая конструкция с изогнутой консолью и растяжками. На самом стволе закреплена деталь из проволоки, которая в ночное время подсвечивается светодиодными лентами и украшает улицу.
