ОГК-3 Опоры граненые – 800 штук в наличии! Завод производитель 1

Запросить цену и срок

Москва +7 (495) 215-22-09

ОГК-3 Опоры граненые – 800 штук в наличии! Завод производитель

+33

фото

Версия для печати

Область применения: Освещение центральных магистралей, транспортных развязок, мостов, а также освещение второстепенных дорог, дворов, парков, площадей, парковок и пр.

Назначение опоры: Несиловая
Высота (м): 3
Производитель: AMIRA
Вес (кг): 26-36
Тип опоры: НФГ
Верхний диаметр (мм): 60
Форма ствола опоры: Граненая
Нижний диаметр (мм): 132-142
Способ установки: Фланцевая
Размер фланца (мм): 250
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Количество крепежных отверстий: 4
Межцентровое расстояние отверстий B, мм: 160
Артикул производителя: ОГК-3

В наличии

Цена: от 8 268 до 11 448 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Материалом для изготовления опор ОГК 3 служит листовая сталь. Корпус изделия формируется методом гибки и продольным одношовным свариванием на автомате под флюсом. Для изготовления опор для средней полосы и южных регионов используется сталь марки СТ-3. Для северных районов — низколегированная 09Г2С.

Антикоррозионная защита

Изделия защищены от коррозии цинковым покрытием толщиной не менее 100 мкм. Для нанесения защитного покрытия применяется метод горячего цинкования по ГОСТ 9.З07-89.

Покрытие не является декоративным и решает исключительно функциональные задачи. В норме его цвет варьируется от светло-серого до темно-серого и имеет характерную неоднородную структуру.

Оцинковка поверхности изделий позволяет гарантировать их коррозионную устойчивость на срок от 15 лет.

Основание

Основанием для фланцевой опоры ОГК 3 служит металлический закладной элемент и бетонный фундамент. По желанию заказчика закладной элемент может быть оцинкован или окрашен.

Сфера применения

ОГК 3 предназначены для устройства уличного освещения: устанавливаются у обочин трасс второстепенного значения, по краям мостов. Также их применяют для устройства освещения пешеходных зон, площадей, придомовых и парковых территорий, парковок и т. д.

Габаритные размеры опор

Основные параметры опор ОГК

Наименование	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГК	d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГК-3	60	142	250	160	28	3
ОГК-3	60	142	250	160	36	3
ОГК-3	60	132	250	160	26	3

Пример использования опор

Галерея

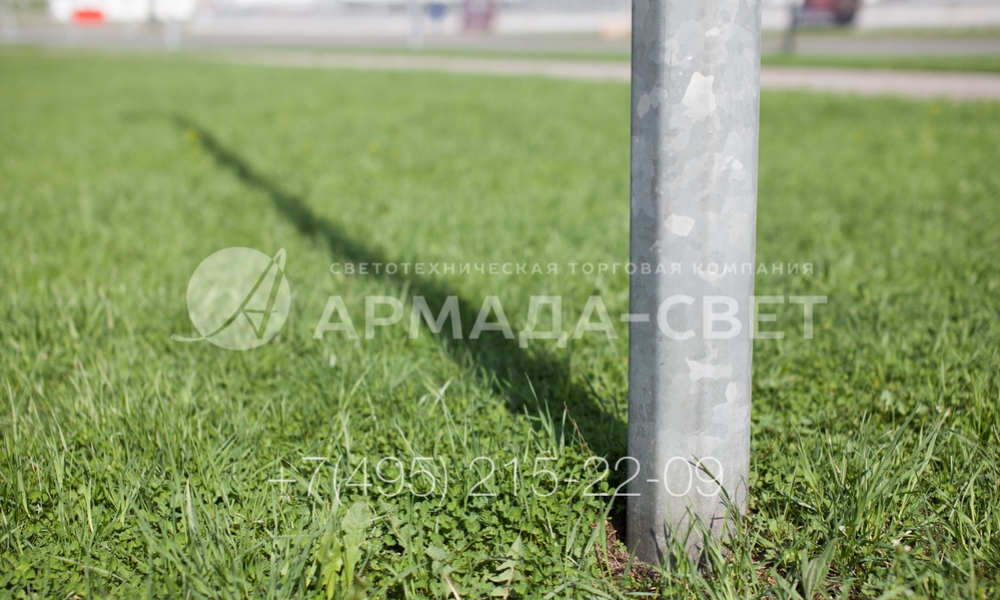

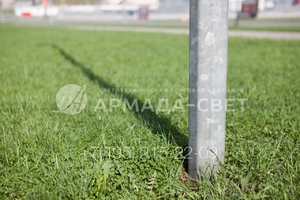

1) Опоры осветительные ОГК высотой 3 метра могут иметь хвостовик для установки на месте. В этом случае в нижней части ствола не приваривается квадратный фланец для прикручивания к ЗДФ. На фото изображено место установки прямостоечной опоры. Газон вокруг него выглядит более аккуратным, можно укладывать плитку на тротуаре прямо возле ствола.

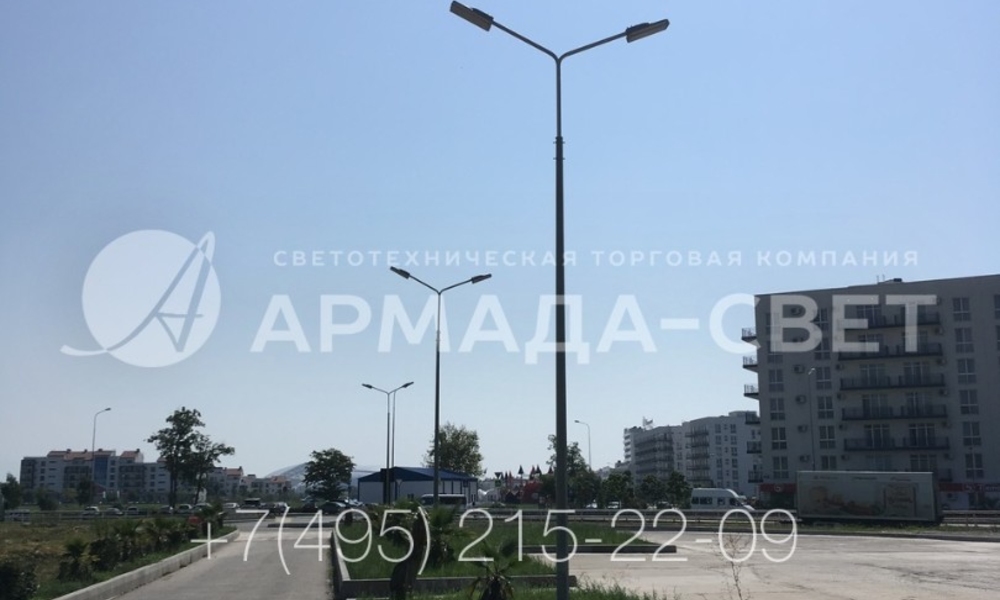

2) Осветительная опора на фото используется для освещения парковки для транспорта. За счет того, что на верхушке граненой конструкции установлено сразу два светильника, одна инженерная конструкция может освещать сразу и подъездную дорожку к парковке. За счет этого уменьшается общее число опор на отведенном земельном участке.

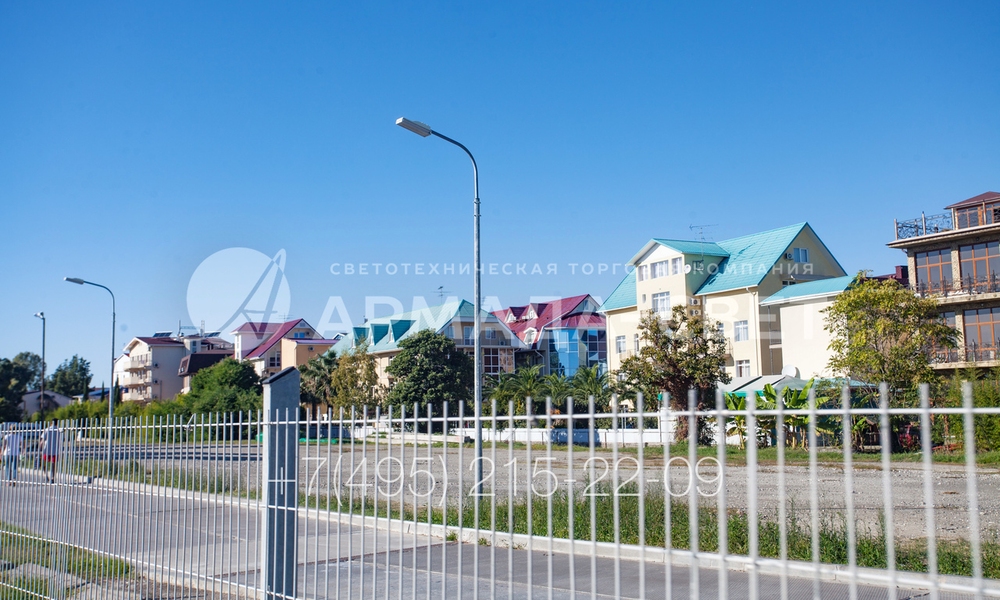

3) Граненые осветительные опоры имеют минималистичный дизайн и подходят для освещения большого количества объектов. На фото они использованы для освещения парковки для транспорта возле жилых домов и подъездной дороги к ним. Однако их также устанавливают на территории промышленных предприятий, складов, вдоль автомобильных дорог между городами.

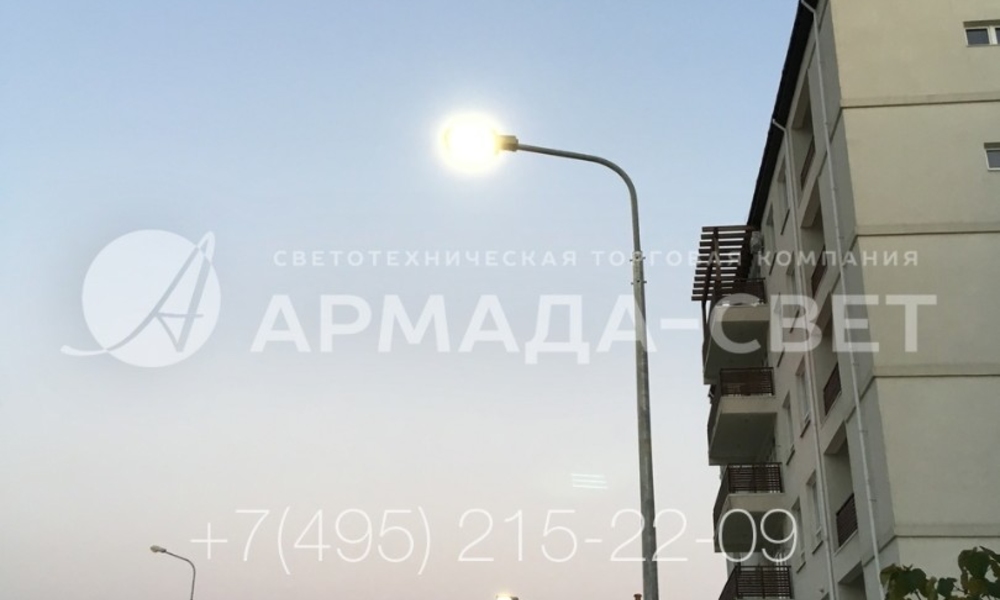

4) На фото представлен пример установки прямостоечной граненой конической осветительной опоры. Плюс такого варианта в том, что в нижней части отсутствует монтажный фланец, которы портит вид тротуара. Однако сам ствол получается длиннее трех метров, для демонтажа придется разрушать сделанный железобетонный фундамент.

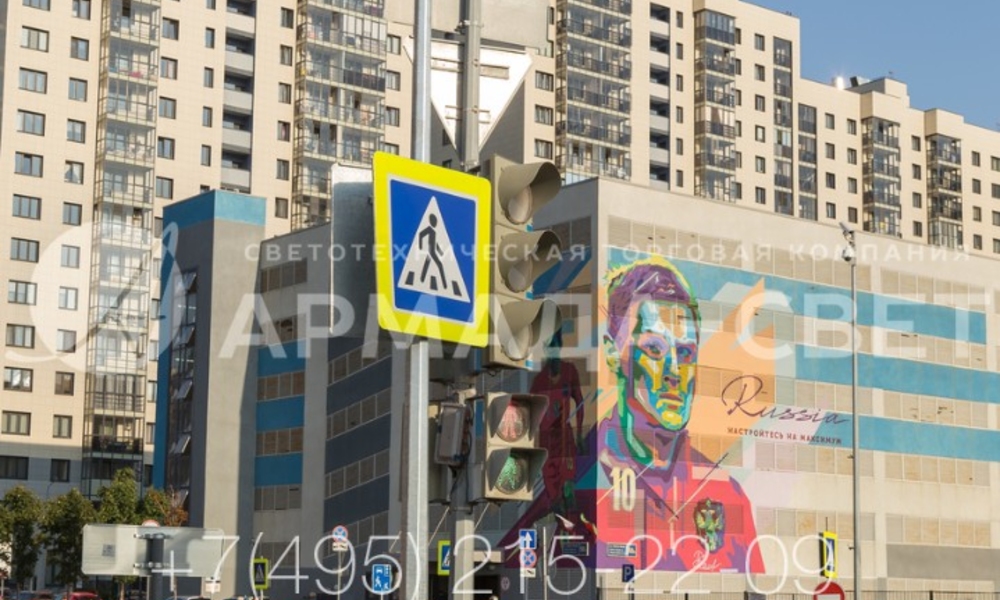

5) Граненые осветительные опоры изначально предназначены для размещения светильников уличного освещения. Однако благодаря многогранному поперечному сечению ствола их несущая способность выше аналогов. Поэтому на них устанавливаются дорожные знаки для регулировки движения по улицам города.

6) Граненые несиловые конические опоры освещения устанавливаются на территории жилых комплексов и для подсветки подъездных дорог к общественным зданиям. На верхушке такой конструкции обычно закрепляется кронштейн под консольный светильник. Благодаря ему можно осветить дорогу, но при этом сама опора будет находиться далеко от ее края.

7) На фото приведен пример монтажа фланцевой граненой осветительной опоры. Опорная площадка у этой модели имеет квадратную форму с креплением четырьмя болтами. Для установки конструкции на месте необходима также закладная деталь фундамента. Плюс такого монтажа в том, что при повреждении опоры в результате ДТП ее можно открутить и заменить на новую.

8) Опоры типа ОГК высотой 3 метра часто применяются для освещения территорий с плотной застройкой. В отличие от трубчатых разновидностей они имеют меньший вес и легко устанавливаются. В отличие от круглоконических моделей эти отличаются повышенной несущей способностью. Провода для работы светильников проводятся под землей и внутри ствола.

9) У опор типа ОГК ствол сделан из листовой стали, имеет коническую форму и многогранное поперечное сечение. Основными преимуществами изделий, изображенных на фотографиях, является небольшой вес, повышенная стабильность независимо от силы ветра, а также увеличенная несущая способность. На верхушке установлен консольный светильник на кронштейне.

10) У изображенных на фотографии опор типа ОГК диаметр ствола постепенно изменяется по направлению от нижней части к верхней. Из-за разницы в диаметрах появляется разница в весе оголовка и основания. Таким образом центр тяжести опускается ближе к уровню земли, за счет чего повышается стабильность. На верхушку можно крепить тяжелые и длинные кронштейны.

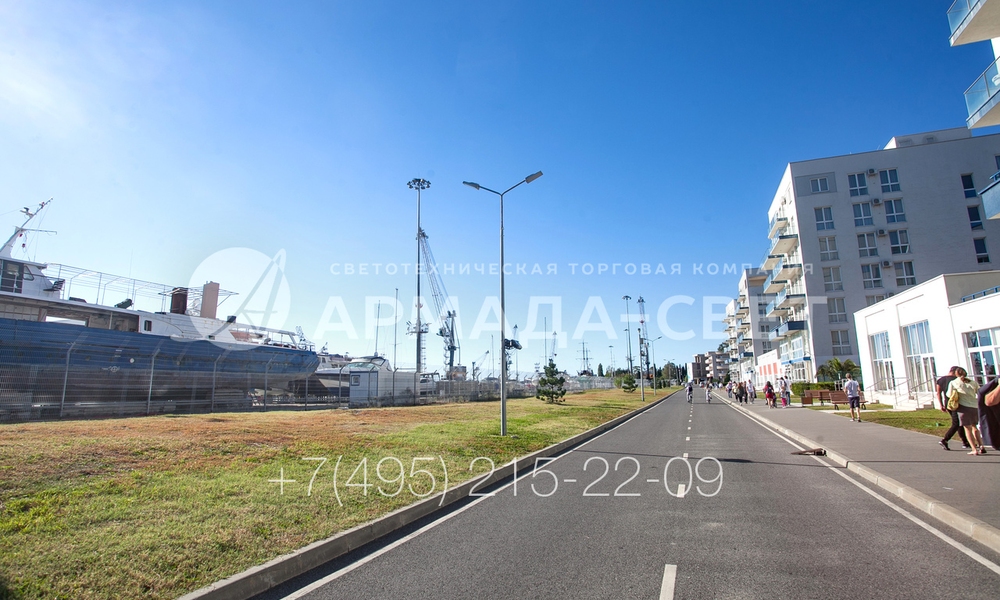

11) Опоры типа ОГК хорошо сочетаются по внешнему виду с другими инженерными конструкциями для освещения. На фотографии эти изделия использованы для местного освещения подъездной дороги к зданиям порта. На заднем плане видны граненые мачты с мобильной короной, которые освещают территорию порта.

12) Для изготовления изображенных на фото осветительных опор используется рулонная листовая сталь. После поступления на производство и проверки качества она режется на детали на плазменных станках, сгибается с помощью гидравлических прессов и сваривается. Для защиты от коррозии углеродистая сталь цинкуется в емкостях с расплавленным металлом.

13) По индивидуальному заказу покупателя опоры этого типа могут быть изготовлены с фланцем для установки на закладной детали фундамента и с хвостовиком для бетонирования в котловане без ЗДФ. Заявку на изготовление конкретного вида опоры необходимо делать у менеджера предприятия.
