ОГК-4 Опоры граненые – 760 штук в наличии! Завод производитель

Версия для печати

Область применения: Освещение центральных магистралей, транспортных развязок, мостов, а также освещение второстепенных дорог, дворов, парков, площадей, парковок и пр.

Назначение опоры: Несиловая
Высота (м): 4
Производитель: AMIRA
Вес (кг): 28-58
Тип опоры: НФГ
Верхний диаметр (мм): 58-60
Форма ствола опоры: Граненая
Нижний диаметр (мм): 100-156
Способ установки: Фланцевая
Размер фланца (мм): 150-250
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Количество крепежных отверстий: 4
Межцентровое расстояние отверстий B, мм: 160
Артикул производителя: ОГК-4

В наличии

Цена: от 5 869 до 12 157 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Описание

Опоры ОГК 4 изготавливаются из листового материала — сталей СТ-3 или 09Г2С. Форма и диаметр придаются изделиям методом гибки. Единственный сварной шов делается в продольном направлении.

Поверхность изделия защищена от окисления цинковым слоем толщиной не менее 100 мкм. Для создания покрытия используется промышленный метод горячего цинкования по ГОСТ 9.307-89.

Осветительное оборудование фиксируется на опоре кронштейном с одним, двумя, тремя или четырьмя рожками, который монтируется в кольцо на вершине опоры и затягивается с помощью болтовых зажимов. Поверхности кронштейна и крепежных элементов также подвергаются цинкованию.

Опоры ОГК 4 устанавливаются на опорный фланцевый закладной элемент, который утапливается в бетонный фундамент.

Преимущества изделий

Низкий вес конструкции
Удобство монтажа
Антикоррозийная устойчивость
Высокая эстетичность
Длительная эксплуатация

Обращаем внимание заказчиков: стандартное цинковое покрытие не выполняет дизайнерских функций и необходимо исключительно для обеспечения противокоррозионной защиты корпуса изделий. Гарантия на все оцинкованные изделия по параметру коррозионной устойчивости составляет не менее 15 лет.

Габаритные размеры опор

Основные параметры опор ОГК

Наименование	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГК	d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГК-4	60	156	250	160	37	4
ОГК-4	60	156	250	160	48	4
ОГК-4	60	156	250	160	58	4
ОГК-4	60	136	250	160	33	4
ОГК-4	58	100	150	110	28	4

Пример использования опор

Галерея

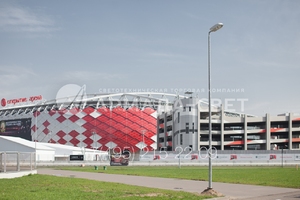

1) На фотографии изображена опора типа ОГК высотой 4 метра, которая используется для освещения пешеходной дорожки, ведущей к спортивному комплексу. У этой модели установка осуществляется с помощью фланца. При правильном расчете глубины фундамента площадка для крепления находится практически вровень с землей, а не возвышается над ней.

2) Опоры ОГК могут изготавливаться с прямостоечным монтажом. В этом случае ствол будет иметь длину больше 2 метров за счет подземного хвостовика. Он помещается в котлован и бетонируется в нем без использования закладной детали фундамента. Такие опоры стоят дешевле, для их установки не нужно приобретать ЗДФ, а место монтажа выглядит более аккуратно.

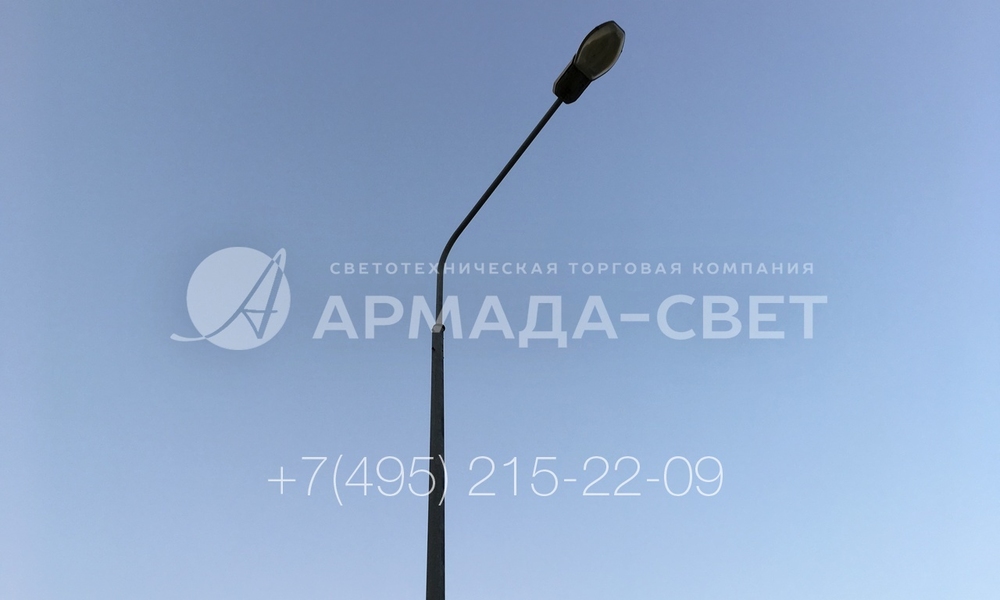

3) На фото изображена прямостоечная граненая коническая опора с консольным светильником с газоразрядной лампой. Для установки этой модели необходимо пробурить в грунте отверстие, вставить туда опору и забетонировать. Подключение электрических кабелей производится под землей в траншеях, которые прорыты между конструкциями.

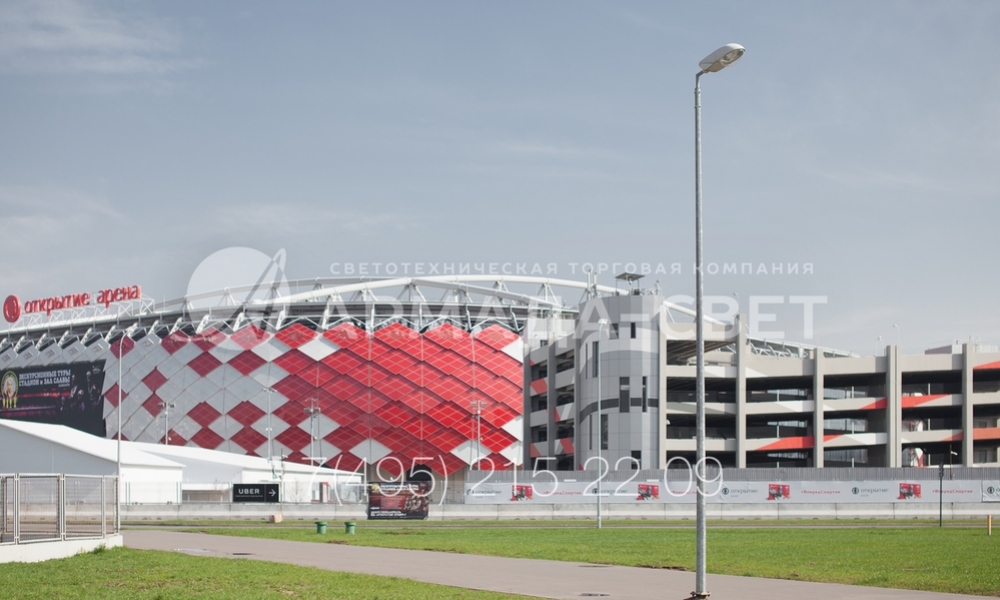

4) Опора на этой фотографии используется для освещения тротуара и автомобильной дороги в населенным пункте. У нее имеется фланец для установки на закладной детали фундамента, за счет этого сокращается длина ствола, упрощается процесс выравнивания наземной части, появляется возможность демонтажа конструкции и замены на новую.

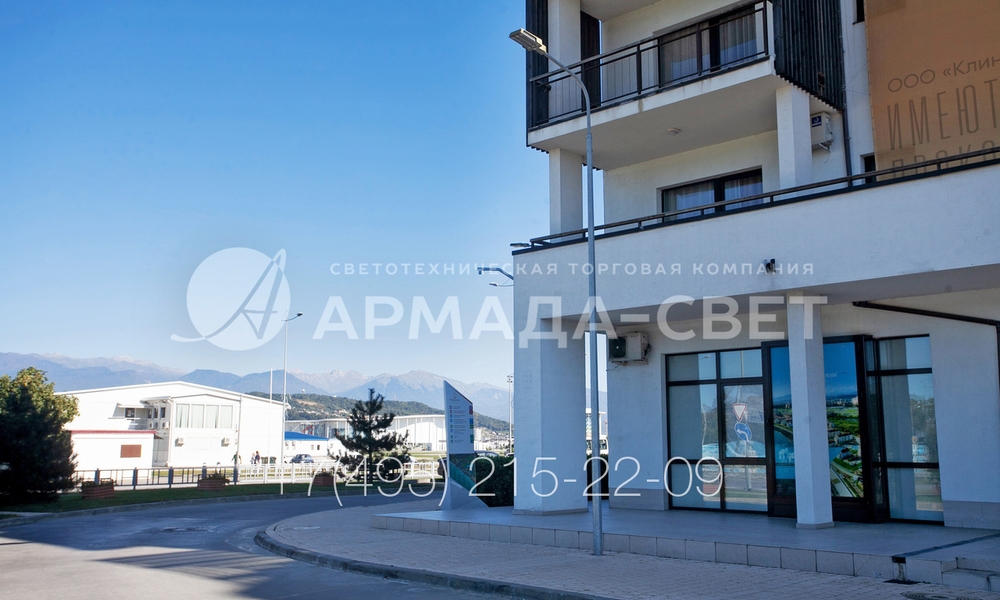

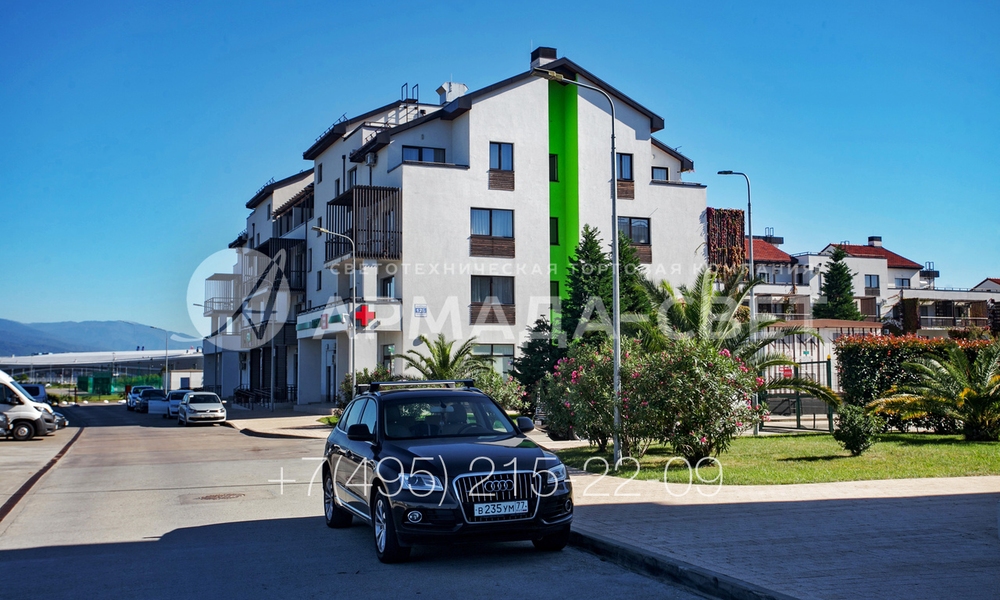

5) Опоры с граненым коническим стволом часто применяются для освещения территорий жилых комплексов и коттеджных поселков. Для защиты листового проката ствола от коррозии поверхность покрывается слоем цинка. В результате срок службы инженерной конструкции достигает 30 лет и более, а управляющая компания может не тратить деньги на периодическую покраску.

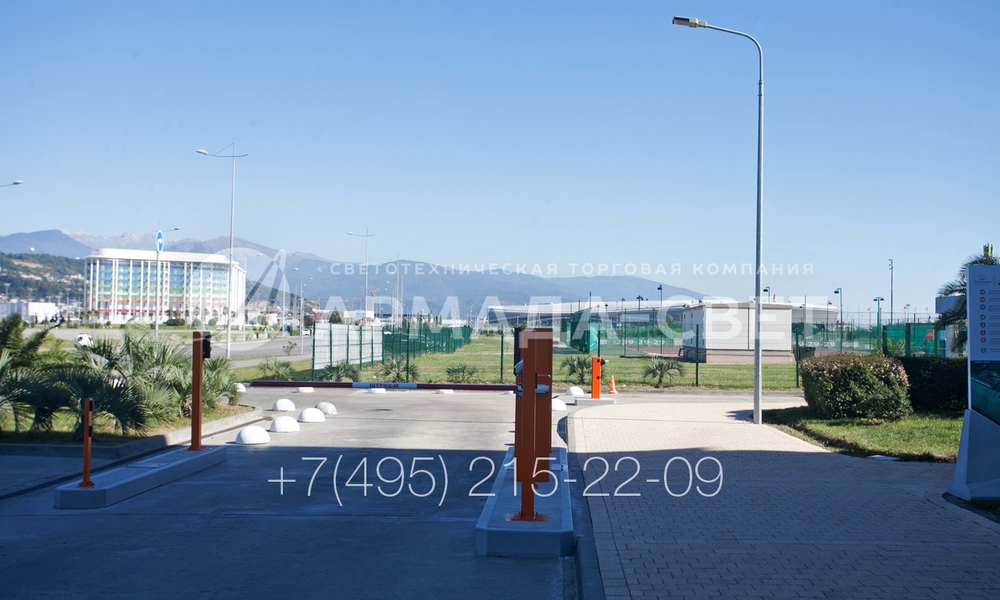

6) На фото изображена оцинкованная опора ОГК, с помощью которой освещается парковка для транспорта. Производитель использует метод горячего цинкования для защиты от преждевременной коррозии. Слой цинка на поверхности имеет повышенную прочность в сравнении с краской, не покрывается царапинами и сколами при перевозке и монтаже.

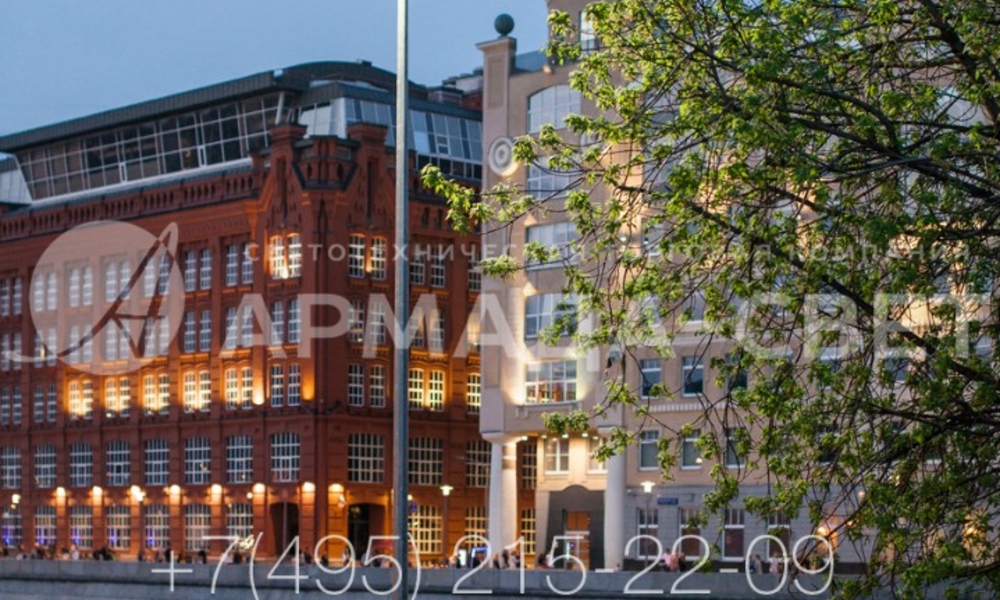

7) Нанесенное на опоры освещения цинковое покрытие сохраняет свою целостность не менее 15 лет и обеспечивает срок службы конструкций без потери первоначальных характеристик до 30 лет. Для достижения таких результатов перед цинкованием углеродистая сталь тщательно очищается от следов ржавчины, окалины, шлаков и пятен смазочных материалов.

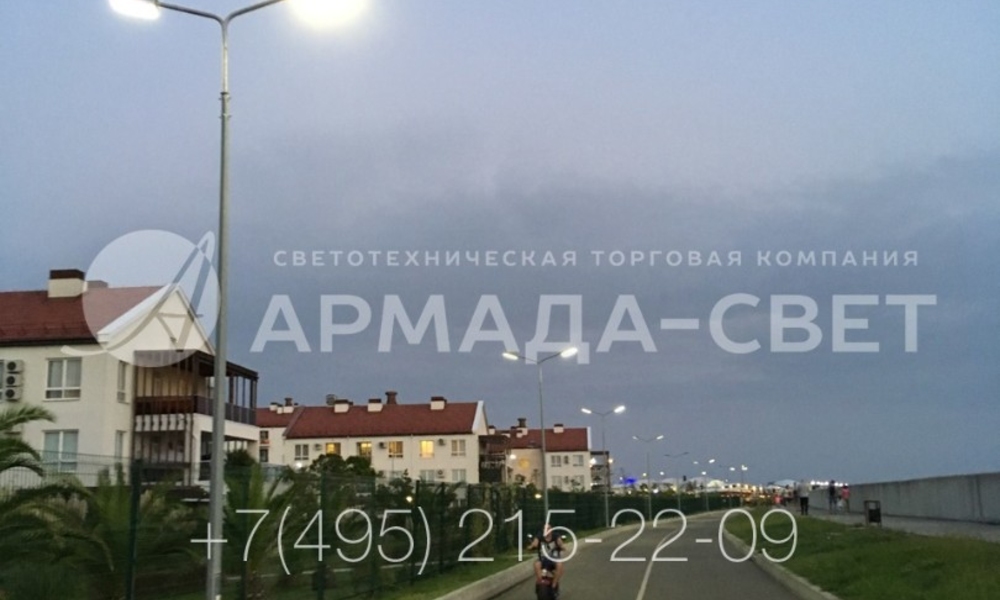

8) Благодаря универсальной форме оголовка на него можно устанавливать разные типы кронштейнов со светильниками. Наиболее распространенными являются модели с одним рожком под консольный световой прибор. Однако несущей способности граненых стволов достаточно, чтобы выдержать 2-4 светильника или прожектора.

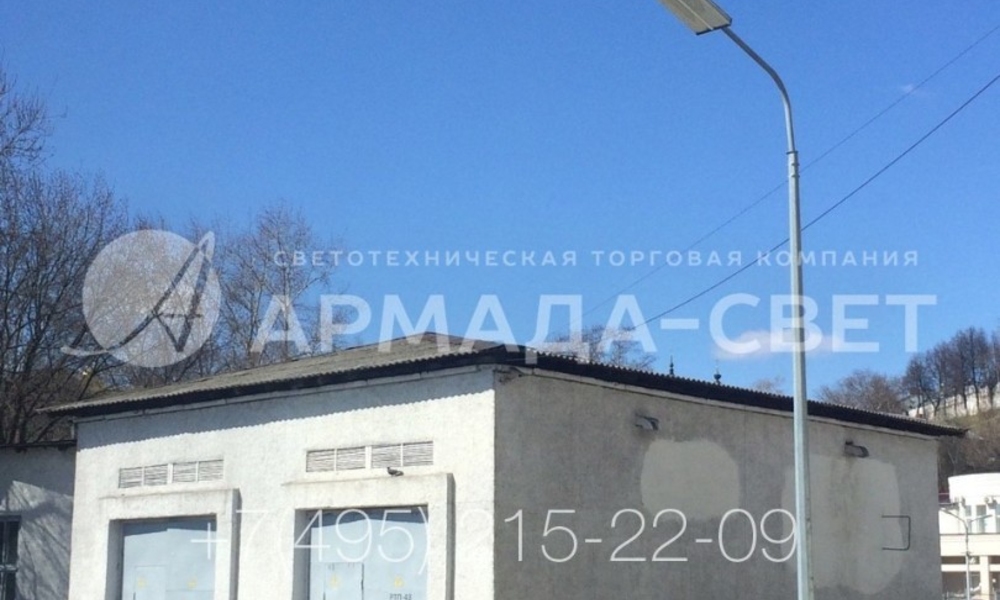

9) Прямостоечные граненые конические опоры часто применяются для освещения технических площадок и подъездных дорог. На фото изображена опора со светодиодным светильником, с помощью которой выполняется подсветка территории возле трансформатора. Кабели к опоре подведены под землей и не мешают движению технического транспорта.

10) Опоры типа ОГК являются наиболее популярными конструкциями среди покупателей. Они имеются в большом количестве на складе и готовы к отгрузке и доставке по указанному адресу. Однако если вам необходимы модели с адаптированными техническими характеристиками, они изготавливаются по индивидуальному заказу.

11) Опоры типа ОГК применяются для освещения территорий перед общественными зданиями. Плюс этих изделий – возможность прокладки силовых линий под землей и ввод их внутрь ствола через отверстие в хвостовике и закладной детали. Поэтому кабели не портят внешний вид улиц и не мешают любоваться фасадами зданий.

12) Осветительные опоры ОГК подключаются к электричеству с помощью подземных электрических линий. Благодаря этому инженерная инфраструктура больше защищена от повреждений из-за природных факторов, столкновения с техникой, умышленных обрывов. Отсутствие СИП улучшает внешний вид жилых комплексов и коттеджных поселков.

13) Осветительные опоры ОГК на фотографии используются для освещения парковки в гостиничном комплексе. Для подключения к электричеству строители вырыли между котлованами для фундаментов траншеи, куда уложили кабели в защитных оболочках. После окончания строительства вся кабельная инфраструктура оказалась скрытой.

14) Несмотря на достаточно утилитарный дизайн, граненые опоры применяются для освещения жилых комплексов, территорий санаториев и домов отдыха, других мест массового нахождения людей. Они ценятся за долгий срок службы, очень большую несущую способность, небольшой вес конструкций. Тип и количество светильников зависят от выбранного кронштейна.

15) На фото изображена граненая коническая опора высотой 4 метра с фланцевым способом установки. Она используется для освещения подъездной дороги к парковке крупного торгового центра. Благодаря универсальному оголовку на ее верхушку можно устанавливать разные светильники. Здесь использован световой прибор консольного типа со светодиодными лампами.

16) Опоры типа ОГК имеют унифицированный оголовок. Он разработан для установки кронштейнов с хвостовиками и ограничительными шайбами. Обратите внимание на болты, с помощью которых крепится хвостовик. Они входят в комплект поставки и позволяют прочно зафиксировать верхнюю деталь. Но при этом изделие можно разобрать без использования резаков.

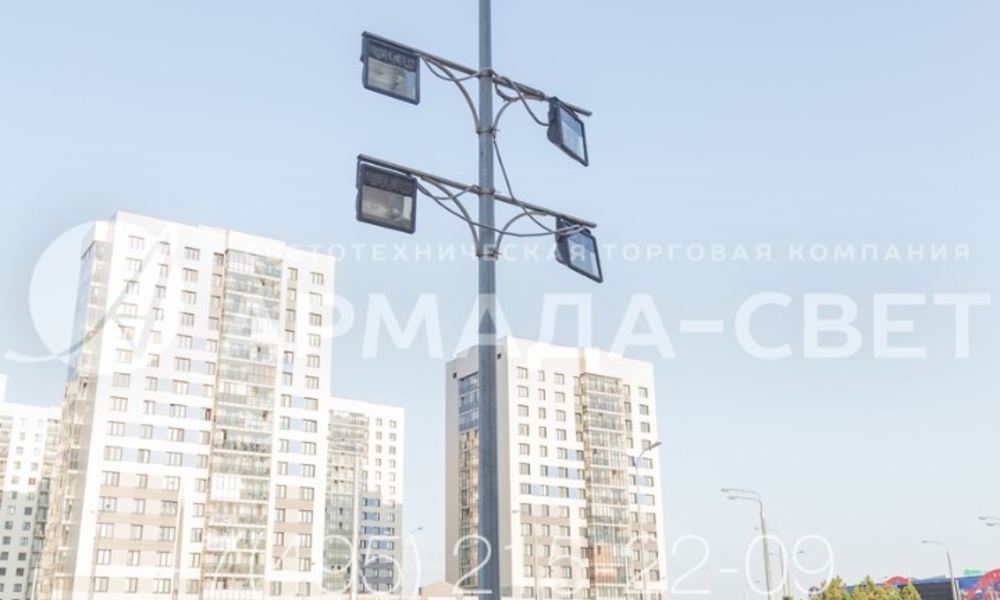

17) Граненые несиловые осветительные опоры имеют повышенную несущую способность. Инженеры используют эту возможность и устанавливают на стволе большое количество световых приборов. В представленном на фото примере помимо двух консольных светильников на оголовке опора служит для монтажа четырех прожекторов направленного света.

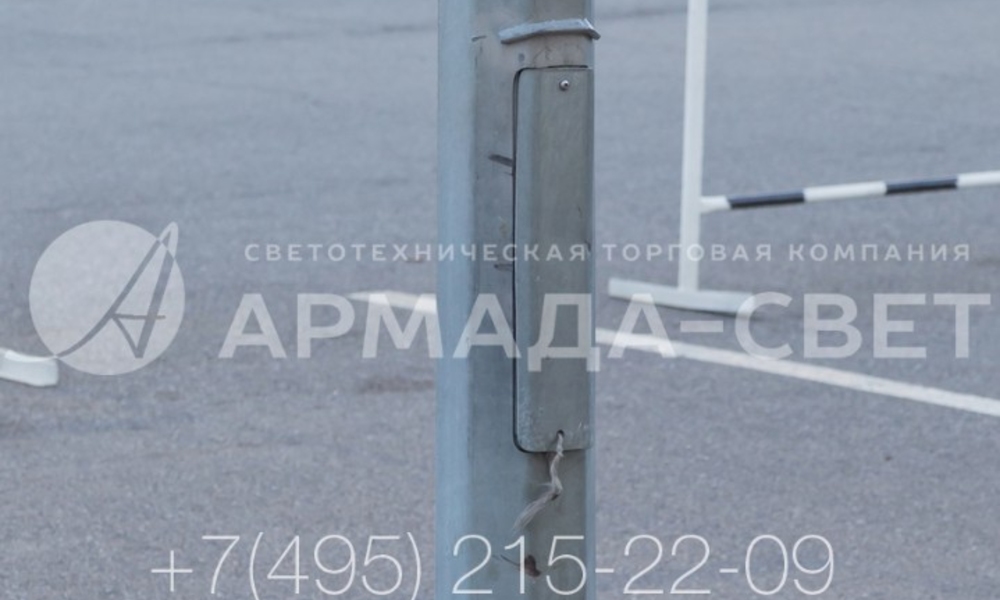

18) Все граненые осветительные опоры имеют ревизионнео отверстие для подключения подземного кабеля к проводе ствола. Оно закрыто крышкой с замком, которая предотвращает доступ посторонних к коммутационному узлу. Она же препятствует намоканию клеммной колодки и УЗО. Дополнительно над отверстием имеется козырек для защиты от воды.

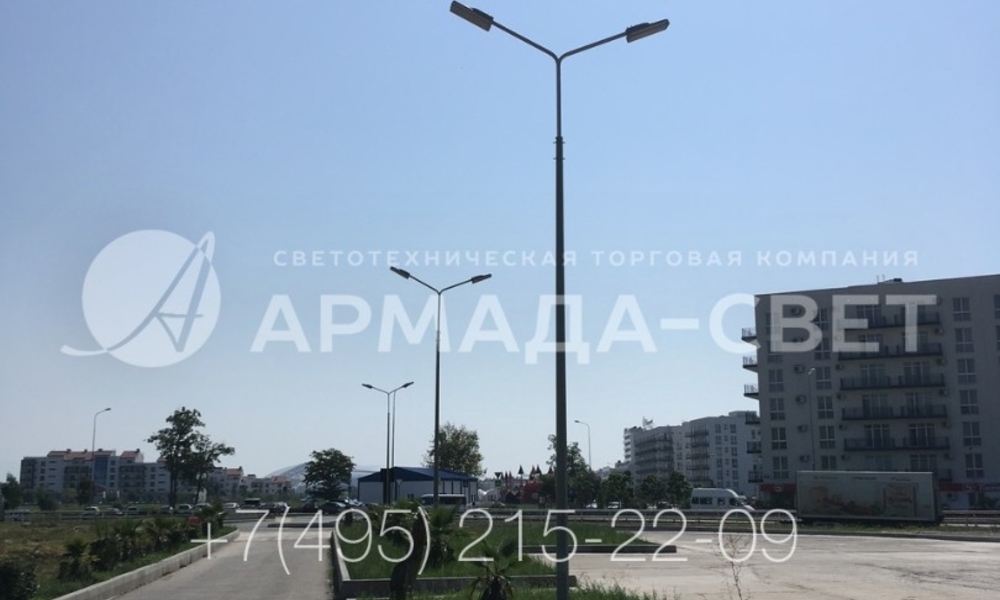

19) Одной из особенностей опоры ОГК является ее универсальность. В зависимости от типа, числа и взаимного расположения светильников можно создать заливающее или зональное освещение на площадке. На фото изображены два консольных светодиодных светильника, которые установлены на двухрожковом кронштейне с углом 180 градусов между рожками.
