ОГК-6 Опоры граненые – 900 штук в наличии! Завод производитель 1

Запросить цену и срок

Москва +7 (495) 215-22-09

ОГК-6 Опоры граненые – 900 штук в наличии! Завод производитель

+37

фото

Версия для печати

Область применения: Освещение центральных магистралей, транспортных развязок, мостов, а также освещение второстепенных дорог, дворов, парков, площадей, парковок и пр.

Назначение опоры: Несиловая
Высота (м): 6
Производитель: AMIRA
Вес (кг): 36-70
Тип опоры: НФГ
Верхний диаметр (мм): 58-60
Форма ствола опоры: Граненая
Нижний диаметр (мм): 100-156
Способ установки: Фланцевая
Размер фланца (мм): 150-250
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Количество крепежных отверстий: 4
Артикул производителя: ОГК-6

В наличии

Цена: от 11 448 до 22 260 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Материалом для производства опор освещения ОГК 6 служит металлопрокат СТ-3 (для умеренного климата) или 09Г20С (под условия Крайнего Севера). Изделия формуются методом гибки и свариваются единственным продольным швом.

Монтаж осветительного оборудования на опоры

Осветительные приборы фиксируются на конце опоры с помощью кронштейна. Количество рожков на кронштейне — от одного до четырех.

Горячее цинкование по ГОСТ 9.З07-89

Поверхность стальной опоры равномерно защищена от окисления слоем оцинковки не тоньше 100 мкм. Кронштейн и крепеж также оцинковываются.

Штатное цинковое покрытие не является декоративным покрытием, а выполняет исключительно функции антикоррозионной защиты корпуса изделия. Гарантия коррозионной устойчивости поверхности опор ОГК 6 — не менее 15 лет.

Преимущества опор ОГК 6 (49 кг)

Малый вес
Удобство установки
Надежная фиксация
Коррозионная устойчивость
Длительная гарантия

Установка

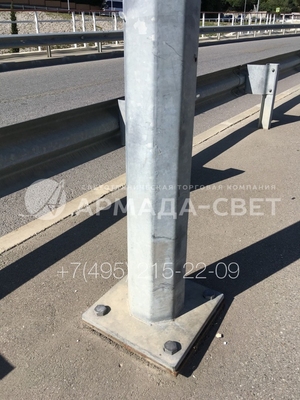

Опоры ОГК 6 фиксируются на ответный фланец болтами. Закладной элемент с фланцем утапливается в бетонный фундамент.

Габаритные размеры опор

Основные параметры опор ОГК

Наименование	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГК	d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГК-6	60	156	250	160	70	6
ОГК-6	60	136	250	160	49	6
ОГК-6	60	136	250	160	53	6
ОГК-6	58	100	150	110	36	6

Пример использования опор

Галерея

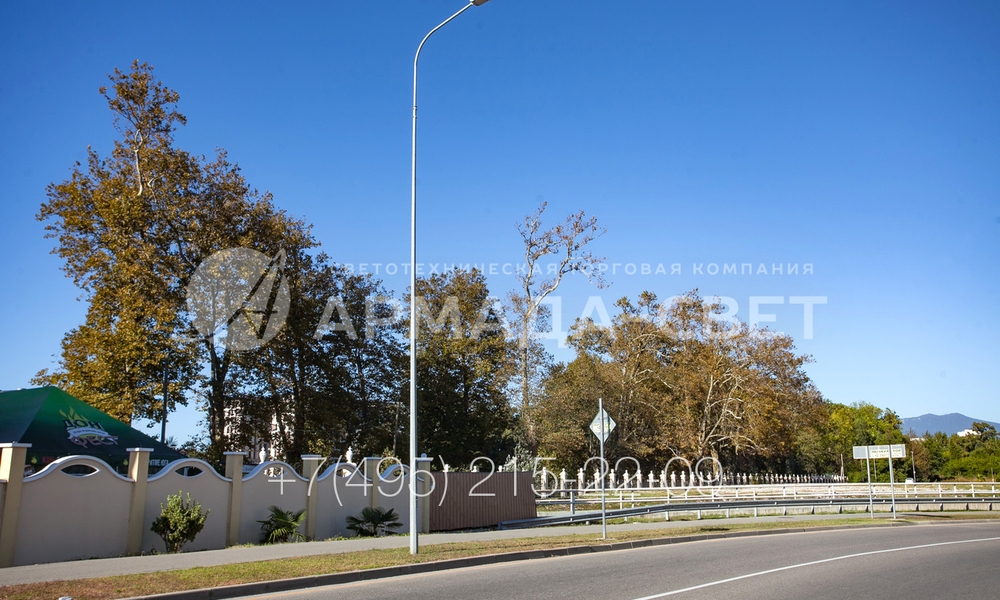

1) На фото изображена модель опоры ОГК высотой 6 метров, которая устанавливается на месте с помощью фланца. Этот способ установки хорош тем, что благодаря нему сокращается общая длина ствола, упрощается процесс выравнивания конструкции, появляется возможность установки на мостах, эстакадах или фундаменте напрямую или через консоль.

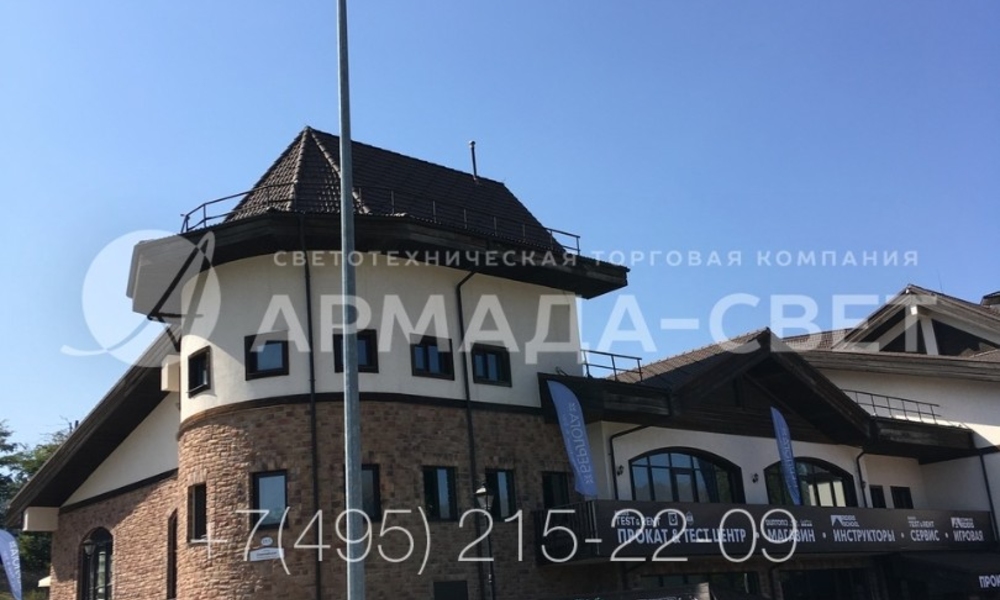

2) На фотографии представлена опора граненая коническая с фланцевым способом установки. Для монтажа этой инженерной конструкции необходимо пробурить отверстие в земле, вставить туда закладную деталь и забетонировать ее. После застывания строительного раствора достаточно прикрутить наземную часть с помощью высокопрочных болтов и гаек.

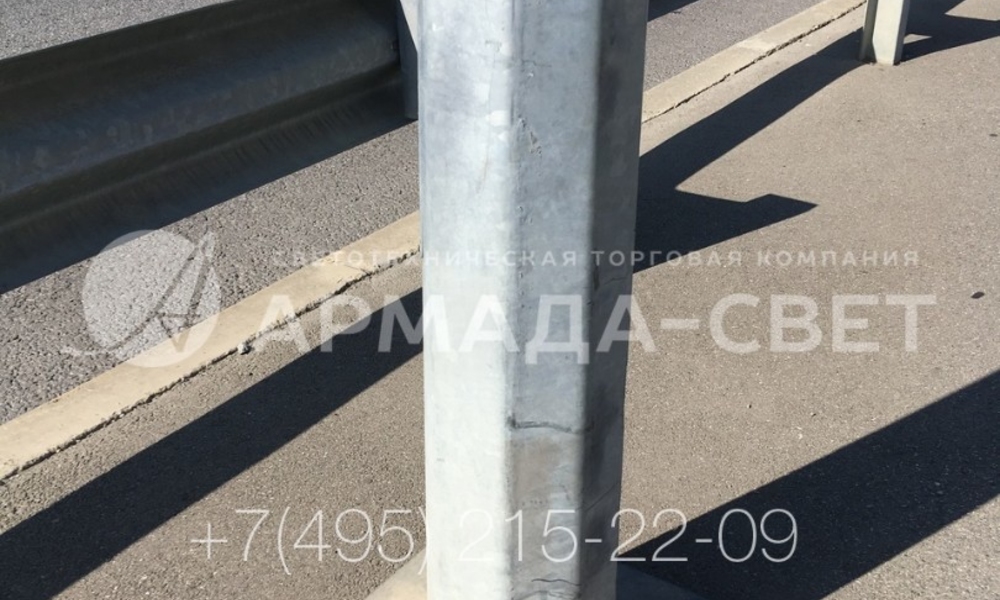

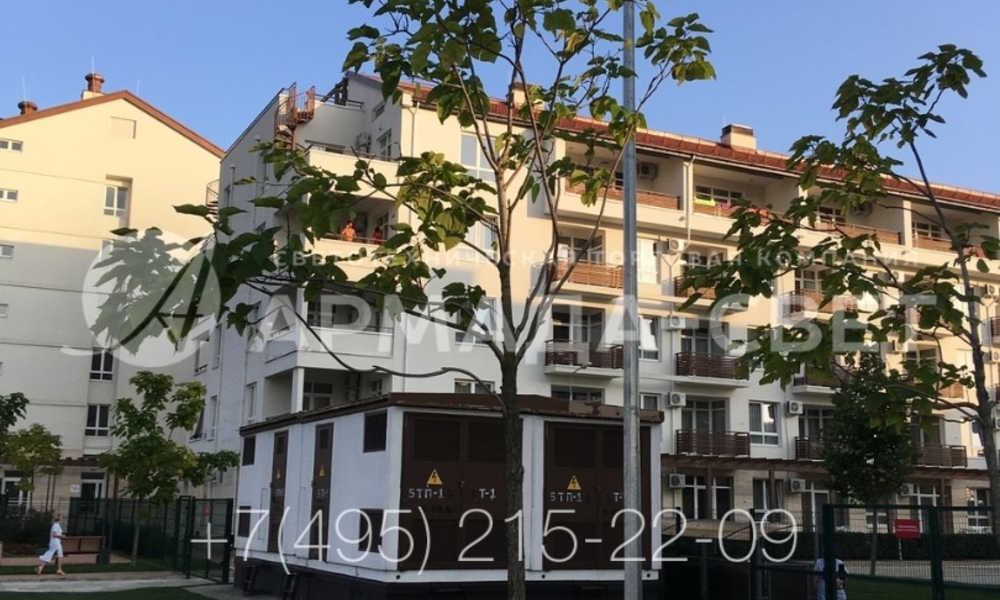

3) Опора ОГК, изображенная на фотографии, применяется для освещения придомовой территории в жилом комплексе. Для изготовления этой конструкции используется лист стали, который режется на детали нужной формы с помощью струи плазмы, после чего гнется на гидравлическом прессе и сваривается.

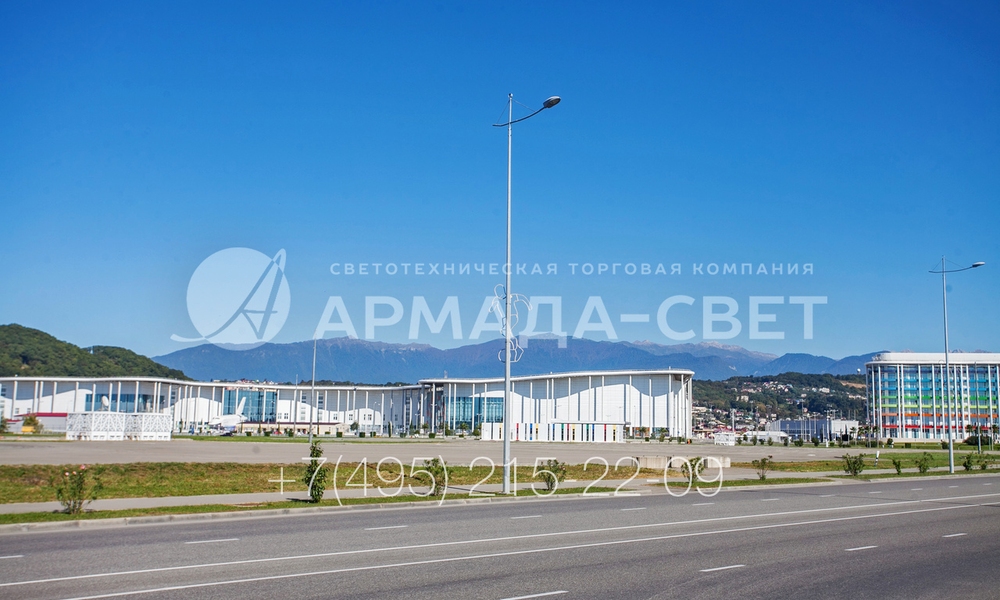

4) Опора с граненым стволом имеет повышенную прочность. Поэтому на ее верхушку можно устанавливать не один, а два и более световых прибора большой мощности. Это дает возможность создать заливающее освещение на окружающей площадке с помощью меньшего количества инженерных конструкций.

5) Для увеличения срока службы осветительной опоры углеродистая сталь ствола защищается методом горячего цинкования. Слой цинка создает прочный и долговечный барьерный слой внутри и снаружи ствола, который полностью защищает от реакции окисления. Отсутствие ржавчины на поверхности обеспечивает сохранение технических характеристик до 25-30 лет.

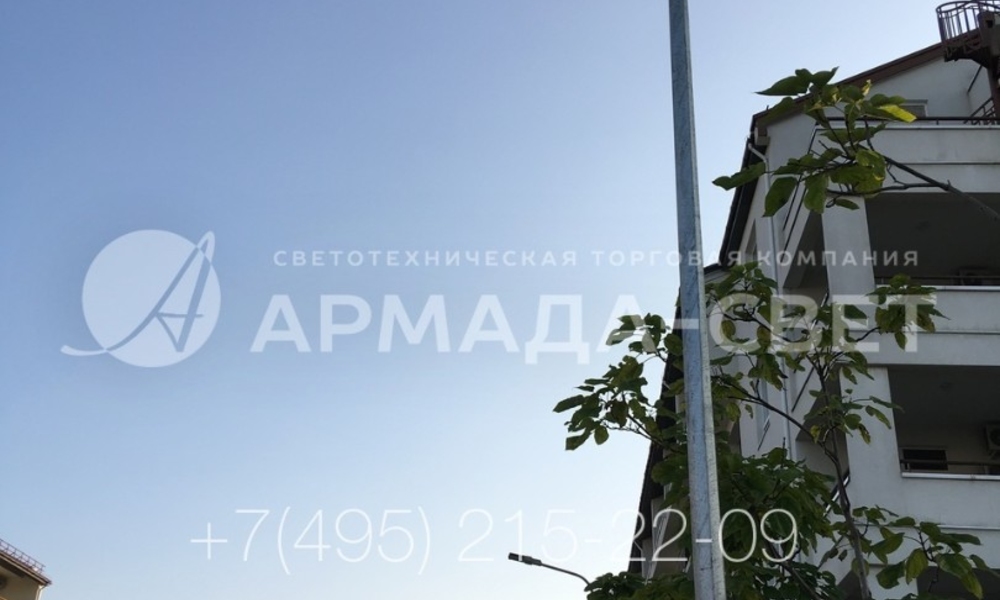

6) Слой цинка на поверхности ствола защищает опору не только от влажного воздуха, но и от воздействия агрессивных веществ. Поэтому опоры этой модели часто устанавливаются на берегу моря. Воздух, содержащий большое количество соли, не разрушает сталь. Срок службы этой опоры без потери характеристик составляет от 25 лет и выше.

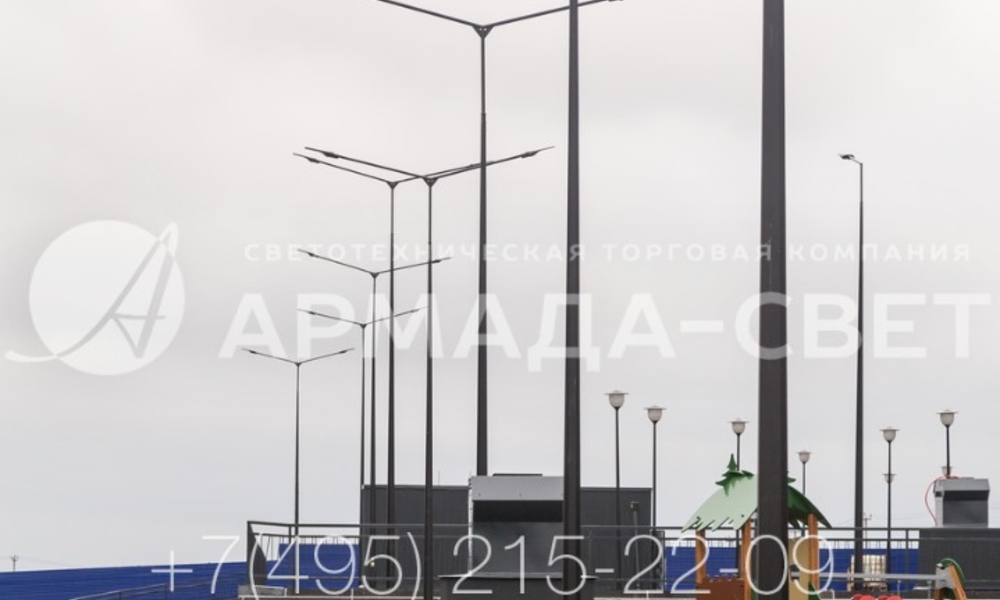

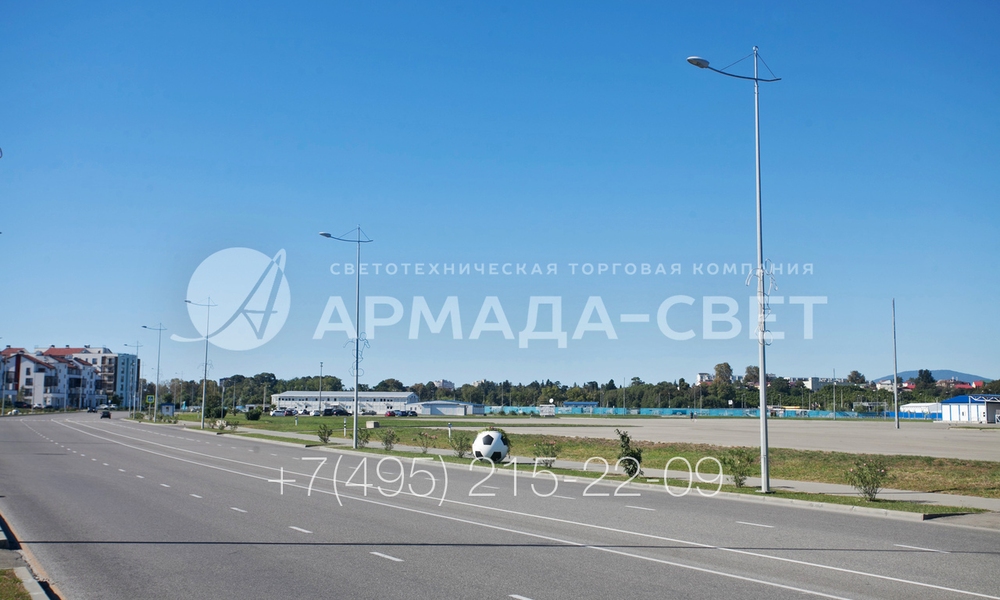

7) Несиловые граненые опоры освещения подключаются к электричеству с помощью проводов, проложенных под землей. Котлованы для них роются на такой глубине, чтобы работы на поверхности не повредили кабели. Поэтому после установки системы освещения можно без опасений мостить бетонную плитку на тротуаре или площади.

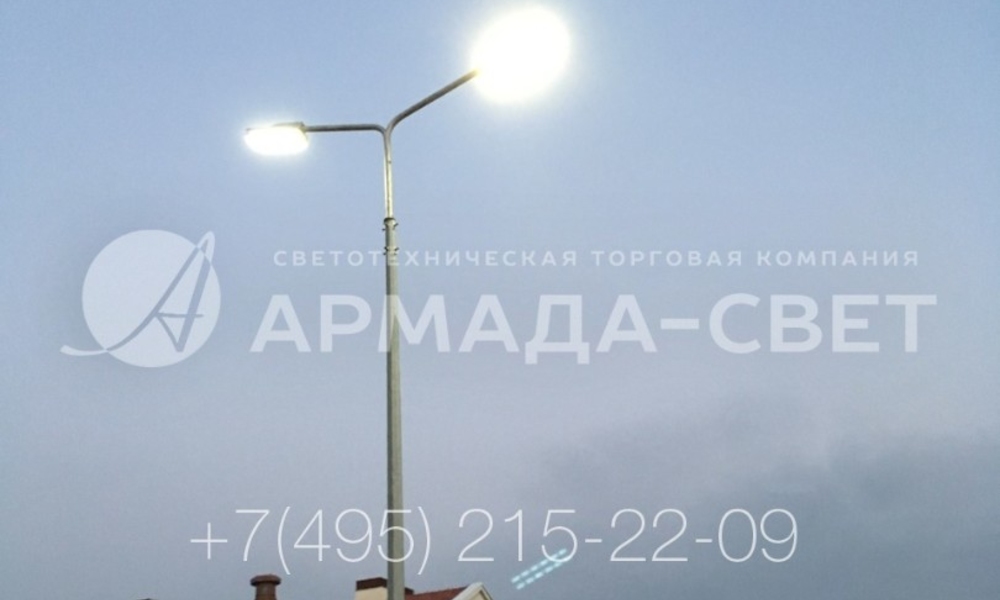

8) Опоры типа ОГК являются несиловыми. Они подключаются к электричеству не с помощью воздушных СИП, а под землей. За счет этого значительно улучшается внешний вид освещаемой площадки. Так как проводов в воздухе нет, они не мешают прохожим любоваться окружающими морскими или горными пейзажами, фасадами зданий и т.п.

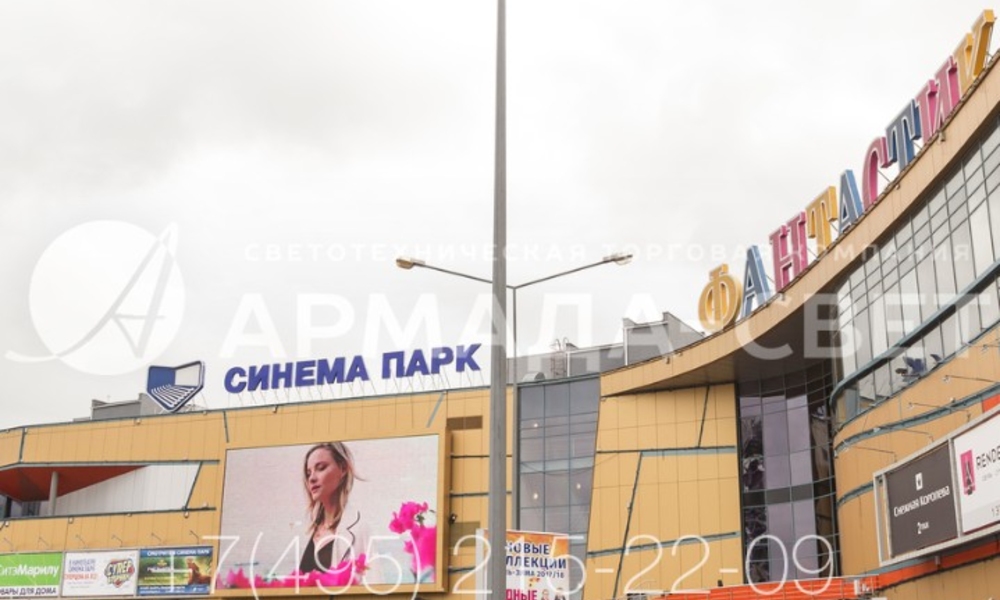

9) На фотографии изображена опора уличного освещения с граненым коническим стволом из листовой стали, которая освещает подъездные пути и парковку перед развлекательным центром. Обратите внимание, что благодаря прямостоечному способу установки и подземному подключению кабелей инженерная инфраструктура выглядит очень аккуратно.

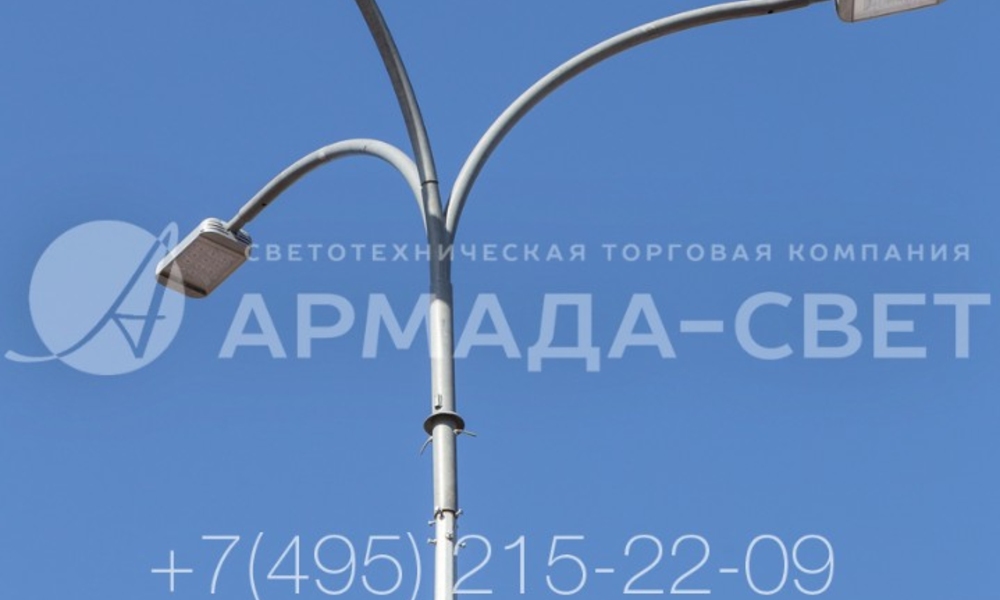

10) На фото изображена граненая коническая опора с фланцевым способом установки. На ее верхушке смонтирован двухрожковый кронштейн с двумя светодиодными светильниками. В стандартном варианте в качестве защитного слоя используется метод горячего цинкования. Однако по отдельному заказу клиента поверхность может дополнительно окрашиваться в любой цвет.

11) Из-за особенностей дизайна осветительной опоры конструкции типа ОГК чаще применяются для освещения производственных площадок и складов. Однако их можно адаптировать для освещения придомовых территорий, спортивных и детских площадок. Чтобы улучшить внешний вид конструкции, ее можно окрасить порошковой краской в любой выбранный покупателем цвет.

12) При монтаже на территории жилых комплексов чаще используются прямостоечные граненые конические опоры. После окончания процедуры установки на поверхности земли отсутствует массивный квадратный фланец с болтами. Это улучшает дизайн площадки. Кроме того, сама опора с хвостовиком стоит дешевле. На фото представлены окрашенные модели.

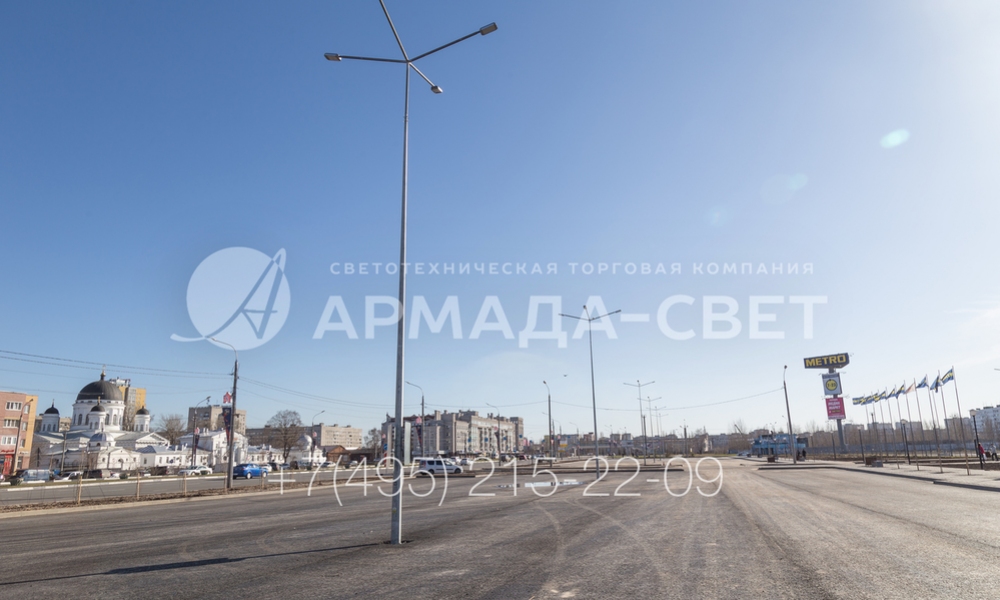

13) За счет использования разных типов кронштейнов одна опора может осветить очень большую площадку. На этой фотографии представлена осветительная конструкция с трехрожковым кронштейном. Угол между рожками составляет 120 градусов. На концах консолей установлены светодиодные светильники, так как они потребляют минимум электроэнергии.

14) Внешний вид осветительной опоры ОГК высотой 6 метров может быть значительно улучшить. Чтобы превратить индустриальную опору в декоративную, можно установить на ее верхушку кронштейн с растяжками под консольный светильник. На фото на стволе опоры видна дополнительная декоративная деталь со светодиодными лентами.

15) При использовании опор ОГК для освещения автомобильных дорог их одновременно можно использовать и для украшения. Для этого вместо обычного консольного кронштейна устанавливается декоративный. Он имеет большое количество дополнительных элементов, благодаря чему привлекает внимание прохожих и водителей.

16) ОГК – это граненая коническая опора освещения, которая имеет срок службы до 25-30 лет. Она защищается от негативного воздействия внешних природных факторов слоем цинка. Покрытие наносится после предварительной очистки поверхности от загрязнений с помощью механических приспособлений и обезжиривающих жидкостей.

17) Граненая опора может применяться для освещения больших парковок перед торговыми центрами. Плюс этих изделий в том, что они подключаются к электричеству под землей. Обратите внимание, что между конструкциями отсутствуют висящие в воздухе провода. Следовательно, они не будут мешать движению транспорта, погрузочных механизмов и специальных средств.
