ОГК-8 Опоры граненые – 650 штук в наличии! Завод производитель

Версия для печати

Область применения: Освещение центральных магистралей, транспортных развязок, мостов, а также освещение второстепенных дорог, дворов, парков, площадей, парковок и пр.

Назначение опоры: Несиловая
Высота (м): 8
Производитель: AMIRA
Вес (кг): 65-136
Тип опоры: НФГ
Верхний диаметр (мм): 58-100
Форма ствола опоры: Граненая
Нижний диаметр (мм): 135-210
Способ установки: Фланцевая
Размер фланца (мм): 250-400
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Количество крепежных отверстий: 4
Межцентровое расстояние отверстий B, мм: 300
Артикул производителя: ОГК-8

В наличии

Цена: от 13 624 до 28 506 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Описание

Опоры ОГК 8 используются для крепления уличных фонарей. Оборудование устанавливается на трассах и городских дорогах, мостах, в пешеходных зонах, на парковках, придомовых территориях и т. д.

Сварка

Опоры освещения из гнутой листовой стали имеют единственный сварной шов. Сварка производится на автоматическом оборудовании под флюсом, что обеспечивает равномерность спаивания листа металла по всей длине шва.

Металл

В зависимости от климатической зоны, в которой будут устанавливаться опоры, они изготавливаются из стали СТ-3 (для умеренной зоны) либо из стали 09Г2С (для арктического климата).

Антикоррозионная защита

Цинковое покрытие по ГОСТ 9.З07-89 (горячее цинкование) надежно защищает поверхность металлоизделия от коррозии — толщина покрытия превышает 80 мкм. Строгое соблюдение технологии оцинковки позволяет обеспечить коррозионную стойкость корпусов изделий на срок 15 лет.

Оцинковка исключительно функциональна и не является декором. Цвет покрытия неравномерный, характерных серых тонов.

Основание

Стальной закладной элемент утапливается в бетонный фундамент. По желанию заказчика фланцевая закладка оцинковывается и окрашивается.

Габаритные размеры опор

Основные параметры опор ОГК

Наименование	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГК	d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГК-8	75	171	400	300	89	8
ОГК-8	75	171	400	300	113	8
ОГК-8	68	166	400	300	88	8
ОГК-8	100	210	400	300	136	8
ОГК-8	58	135	250	160	65	8

Пример использования опор

Галерея

1) Особенностью опор ОГК высотой 8 метров является возможность устанавливать на верхушку разные типы кронштейнов. На фото представлены варианты установленных конструкций с тремя и двумя осветительными приборами. Причем два светильника могут располагаться один над другим и под углом от 45 до 180 градусов относительно друг друга.

2) Осветительные опоры с граненым стволом, изображенные на фото, применяются для освещения четырехполосной автомобильной дороги. За счет использования кронштейнов под два светильника они могут освещать также тротуары для пешеходов. Однако этим сфера применения конструкций не ограничивается.

3) Дополнительной сферой применения опор с граненым коническим стволом является освещение мест массового отдыха людей. Хотя они и имеют унифицированный индустриальный дизайн, большая высота конструкций и хорошая несущая способность позволяет устанавливать мощные светильники и освещать большие площади с помощью одной инженерной конструкции.

4) В качестве приборов освещения на опорах с граненым стволом используются светильники с газоразрядными и светодиодными лампами. Последние имеют небольшие габариты, потребляют минимум электрической энергии и имеют большой ресурс работы. Они не требуют замены в течение всего срока эксплуатации осветительной сети.

5) Опоры с граненым коническим стволом используются для освещения различных объектов и территорий. Они часто применяются для освещения дорог, но подходят для устройства инженерных сетей на придомовых территориях, открытых площадках промышленных предприятий и складов, территорий портов и других подобных объектов.

6) На фото представлена опора типа ОГК с фланцем и декоративным кронштейном в верхней части. За счет фланца она легко монтируется на подъездном пути к многоуровневой дорожной развязке и может быть заменена при повреждении. А декоративный кронштейн делает конструкцию более красивой.

7) Согласно типовой технической документации стальные опоры с граненым стволом из листового проката предназначены исключительно для размещения световых приборов. Однако на фото представлена конструкция с закрепленными на ней дорожными знаками. Прочности граненого ствола достаточно, чтобы выдерживать подобную нагрузку.

8) Фланцевый способ установки опор упрощает процесс выравнивания конструкции относительно вертикальной оси. Сам ствол имеет высоту 8 метров и не удлиняется за счет хвостовика. Подпятник опоры имеет квадратную форму и четыре отверстия по углам. При правильной установке монтажный узел не возвышается над уровнем асфальта или газонной травы на клумбе.

9) Осветительные опоры типа ОГК надежно защищаются от коррозии с помощью цинкования. Равномерный слой цинка толщиной до 100 мкм обеспечивает барьерную и электрохимическую защиту. Однако если клиент хочет украсить опору, он может окрасить ее с помощью порошковой краски. Цвет выбирается индивидуально из палитры RAL.

10) На фото изображена классическая опора граненая коническая. Она может использоваться как часть общей системы городского освещения. Эти модели с радиальным кронштейном под консольный светильник освещают проезжую часть. На заднем плане видны парковые опоры для подсветки тротуара и более высокие конструкции ОГК, освещающие парковку для транспорта.

11) Осветительные опоры из листовой стали с граненым стволом часто применяются при строительстве парковок и подъездных путей к торговым центрам. Хотя они и стоят дороже аналогов, преимуществами конструкция является небольшой вес в сочетании с высокой прочностью. В качестве световых приборов на оголовке могут применяться консольные светильники.

12) Опоры типа ОГК можно монтировать на фланец или хвостовик. Выбор конкретного варианта делается при оформлении заказа. Однако в обеих случаях кабель подводится под землей. После прокладки силовых линий в траншеях сверху можно мостить бетонную плитку на тротуар. Глубина траншей не позволит повредить силовой кабель при этом.

13) Преимуществом прямостоечной граненой опоры типа ОГК является возможность установки без закладной детали и отсутствие квадратного подпятника внизу. На верхушке представленной на фото конструкции установлен кронштейн под консольные светодиодные светильники. Имеется три рожка, размещенные под углом в 120 градусов относительно друг друга.

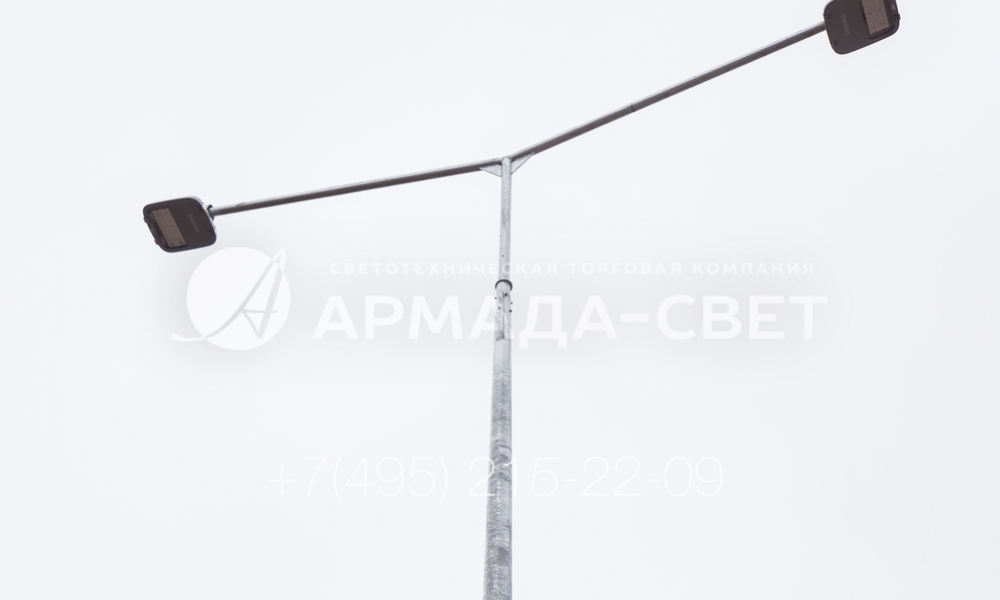

14) На фото изображен кронштейн для двух светильников консольного типа с газоразрядными лампами. Он установлен на оголовке граненой конической опоры. Обратите внимание, что ствол опоры и кронштейн защищены от коррозии слоем цинка. Поэтому они могут эксплуатироваться в сложных климатических условиях без дополнительного окрашивания.

15) Ствол опоры ОГК делается из тонкой листовой стали. Благодаря этому вся инженерная конструкция имеет минимальный вес в сравнении с аналогами. При этом, в отличие от круглоконического варианта, эти изделия отличаются повышенной несущей способностью. Поэтому на них можно ставить длинные и высокие кронштейны с тяжелым световым прибором.

16) На фото изображен радиальный кронштейн под консольный светильник. Небольшая высота от оголовка и большая длина консоли позволяет разместить световой прибор прямо над освещаемой площадкой. Но при этом распределению световых потоков не будет мешать растительность или малоэтажная застройка, другие препятствия.

17) Благодаря минималистичному дизайну граненые опоры хорошо смотрятся на фоне современной многоэтажной городской застройки. Однако они ценятся не только за универсальный внешний вид, но и высокие технические характеристики. Конструкция может выдерживать значительную ветровую нагрузку и вес тяжелых светильников.

18) Опора типа ОГК может быть адаптирована под установку разных видов световых приборов. На фотографии изображена конструкция, у которой на оголовке установлены два прожектора. Они закреплены на Т-образном кронштейне с помощью скоб. Поэтому при необходимости можно изменить направление светового потока от них.

19) На фото представлен один из примеров использования граненой несиловой конической опоры. У этой модели два консольных светильника расположены с одной стороны ствола на разной высоте относительно друг друга. Это позволяет создать очень яркое освещение на одной точке. При этом использованы декоративные модели кронштейнов для улучшения внешнего вида опоры.

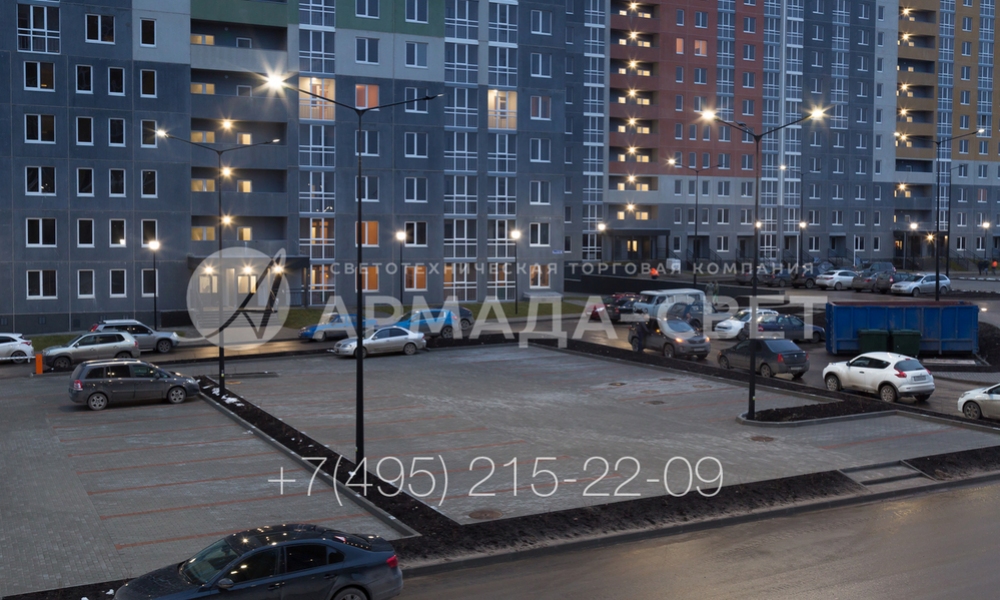

20) На фото изображены опоры конические граненые, которые установлены для освещения парковки для транспорта. Обратите внимание, что благодаря высокой несущей способности на оголовке можно закрепить два мощных светодиодных светильника на длинных консолях. Это дает возможность значительно сократить количество стволов на освещаемой площадке.

21) Прямостоечные опоры уличного освещения типа ОГК монтируются непосредственно в грунт без использования закладной детали фундамента. Для этого ствол увеличивается на длину хвостовика (подземной части). Чаще всего инженерную сеть делают одновременно со строительством дороги, чтобы можно было без дополнительных трудностей проложить питающие линии под землей.

22) Вместо традиционных радиальных консольных кронштейнов на верхушке могут быть установлены конструкции, у которых вертикальная часть расположена под углом к горизонтальной. Чтобы увеличить прочность место соединения дополнительно укрепляется треугольной косынкой. В качестве источников света на этом фото использованы светодиодные лампы.

23) При использовании ОГК с консольными кронштейнами с большой длиной консоли световые приборы можно размещать прямо над парковкой или стоянкой. За счет этого стволы устанавливаются на разделительных клумбах. Это существенно упрощает маневрирование транспорта и защищает опоры от повреждений при столкновениях.

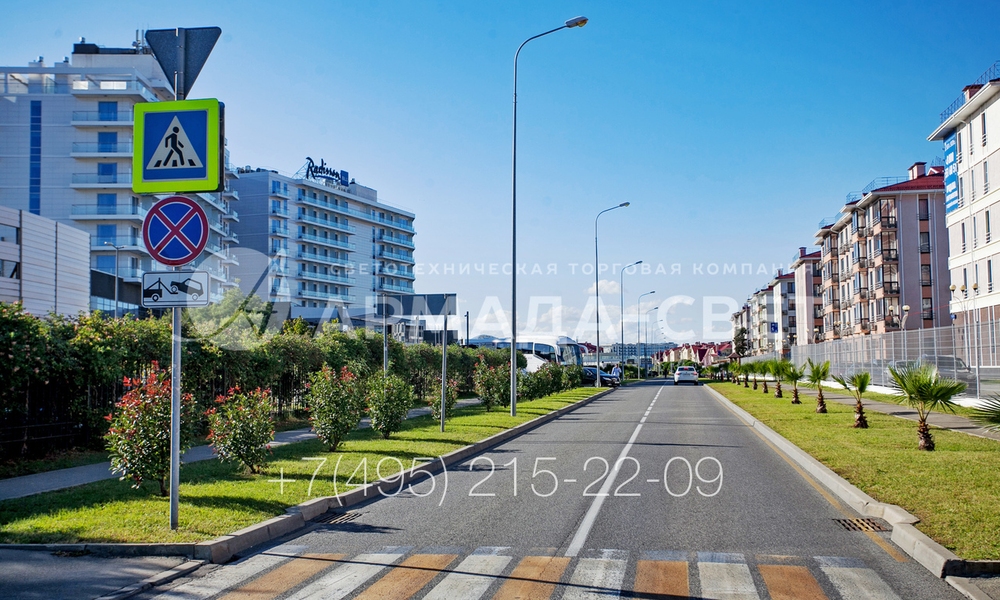

24) Опоры ОГК на этой фотографии используются для подсветки подъездной дороги к отелю в приморском городе. Высота, длина и угол рожка кронштейна выбран таким образом, чтобы световое пятно от светильника располагалось непосредственно над дорожным полотном. За счет этого можно установить только один ряд опор и сократить затраты на строительство.

25) Граненые опоры могут использоваться как украшение автомобильной дороги. На стволе благодаря его повышенной несущей способности устанавливаются декоративные элементы, которые в темное время суток подсвечиваются с помощью светодиодных лент. На оголовок вместо обычных кронштейнов ставятся декоративные.

26) Для изготовления граненой конической опоры листовая сталь, которая поставляется на производство в рулонах, режется на детали с помощью плазменной резки. Затем эти детали сгибаются на гидравлических прессах, чтобы сформировался ствол нужной формы. После этого производится сваривание и цинкование для защиты от появления ржавчины.

27) Осветительные опоры типа ОГК могут устанавливаться двумя способами – на фланец и хвостовик. Выбор делается при заказе продукции у производителя. В первом случае в нижней части ствола приваривается подпятник, во втором ствол продолжается за счет подземной части, Первый вариант более универсален, последний – дешевле.

28) На фотографии представлены фланцевые опоры с граненым коническим стволом. Для их установки в заранее обозначенных местах с помощью ручного бура или механизированной буровой установки делают котлованы, после чего в них устанавливаются и бетонируются ЗДФ. Наземная часть прикручивается после застывания бетона.

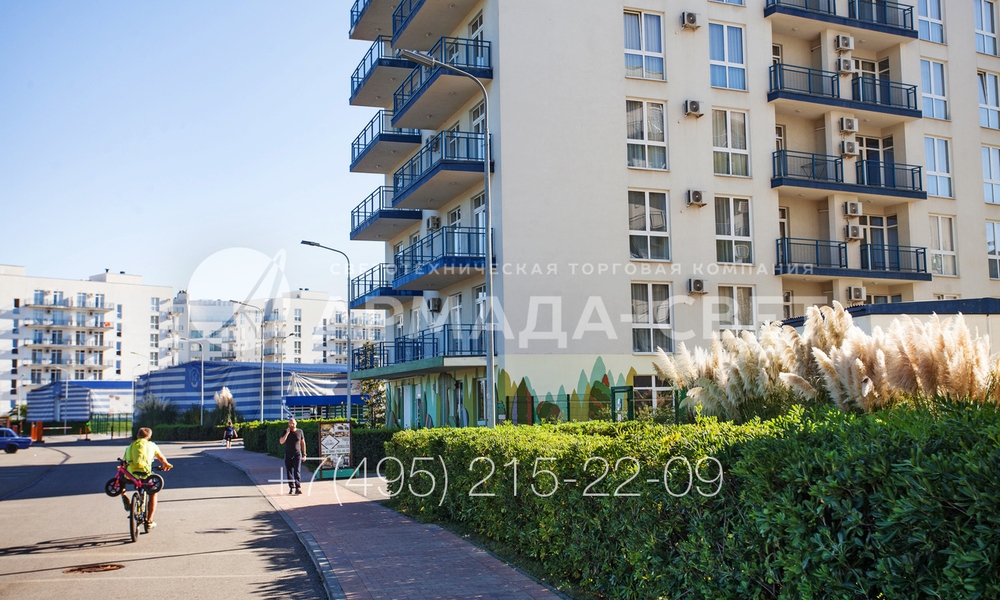

29) Опоры с граненым коническим стволом органично вписываются в экстерьер придомовой территории жилых комплексов. На фотографии изображены модели, оснащенные радиусным консольным кронштейном со светильником на газоразрядных лампах. Использование этих опор позволяет сократить расходы управляющей компании на поддержание работы освещения.

30) На фото представлены опоры уличного освещения ОГК, оснащенные фланцем для крепления на ЗДФ. Такой вариант часто применяется при установке конструкций на обочинах дорог. Преимущество состоит в том, что при повреждении в результате ДТП наземную часть можно демонтировать и заменить на новую без разрушения фундамента.
