ОГК-9 Опоры граненые – 760 штук в наличии! Завод производитель

Версия для печати

Область применения: Освещение центральных магистралей, транспортных развязок, мостов, а также освещение второстепенных дорог, дворов, парков, площадей, парковок и пр.

Назначение опоры: Несиловая
Высота (м): 9
Производитель: AMIRA
Вес (кг): 73-136
Тип опоры: НФГ
Верхний диаметр (мм): 58-75
Форма ствола опоры: Граненая
Нижний диаметр (мм): 135-190
Способ установки: Фланцевая
Размер фланца (мм): 250-400
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Количество крепежных отверстий: 4
Артикул производителя: ОГК-9

В наличии

Цена: от 15 651 до 29 158 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Описание

Опоры ОГК 9 — легкие и надежные конструкции для монтажа уличного освещения, изготовленные из горячекатаной стали марок СТ-3 или 09Г2С. Цинковое покрытие изделий, хотя и не является декором, но обеспечивает им привлекательный внешний вид и продлевает эксплуатацию на срок до 15 лет.

Электрокабель подводится к закрепленному на опоре осветительному оборудованию из-под земли, внутри ее полого корпуса. Это обеспечивает удобство складирования, перевозки и монтажа столбов, а также существенно снижает их себестоимость.

Сфера применения опор ОГК 9

ОГК 9 применяются для обустройства систем освещения:

пешеходных зон;
крупных автомагистралей;
дорог второстепенного значения;
мостовых сооружений;
парковых и придомовых территорий;
автопарковок и заправок.

Монтаж

Простоту монтажа столбов обеспечивает надежное фланцевое соединение. Опора ОГК 9 фиксируется на предварительно подготовленной основе. Закладной элемент с ответным фланцем утапливается в грунт и бетонируется. Опора устанавливается на место и прикрепляется к парному фланцу болтами.

Габаритные размеры опор

Основные параметры опор ОГК

Наименование	Цена	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГК		d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГК-9	29 158 ₽	75	190	400	300	136	9
ОГК-9	20 797 ₽	68	166	400	300	97	9
ОГК-9	15 651 ₽	58	135	250	160	73	9

Пример использования опор

Галерея

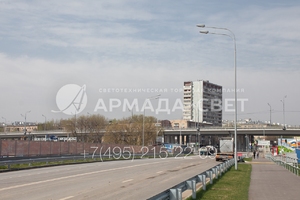

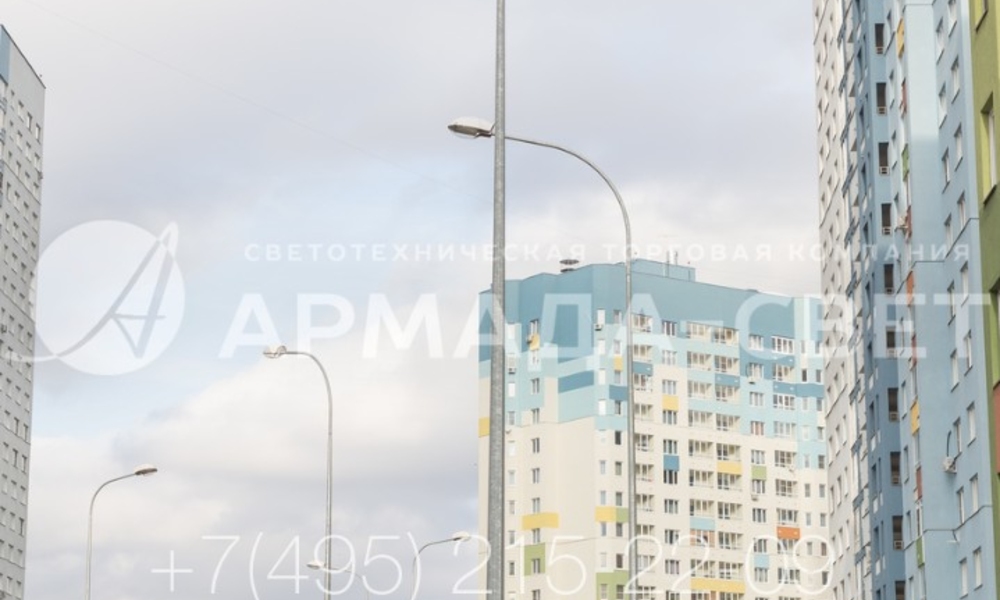

1) На фотографии изображена опора ОГК с двумя консольными светильниками на двухрожковом кронштейне. Обратите внимание, что они размещены друг над другом. Благодаря этому можно более ярко осветить автомобильную дорогу в городе. На заднем плане видны модификации опор с дополнительным оппозитным кронштейном, который нужен для освещения тротуара.

2) При выборе кронштейнов для установки приборов освещения на граненых конических опорах часто используются двухрожковые модели с углом 180 градусов относительно друг друга. Это дает возможность одновременно освещать проезжую часть и велосипедную дорожку или тротуар, расположенные параллельно дороге.

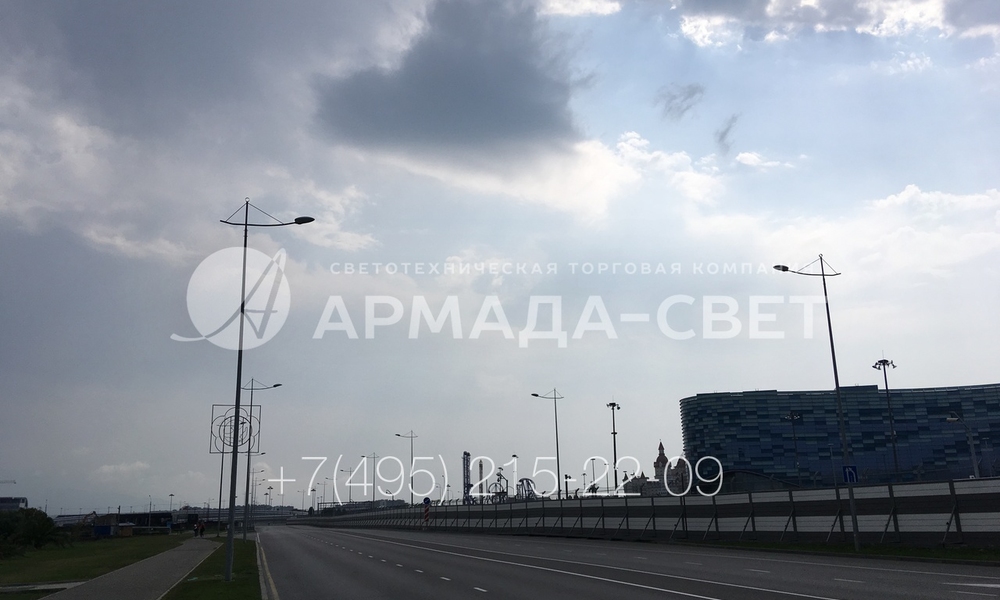

3) На фото изображены опоры с граненым стволом, на котором дополнительно закреплены декоративные элементы со светодиодной подсветкой. Такие стволы не просто освещают проезжую часть, но и украшают ее. На верхушке смонтированы декоративные кронштейны. Граненый ствол выдерживает нагрузку от всех этих элементов даже в ветренную погоду.

4) Способ установки опоры на месте может выбираться покупателем при оформлении заказа. В представленном на фото варианте использованы прямостоечные граненые опоры. У них имеется хвостовик, который опускается в грунт и бетонируется в нем. Поэтому подрядной организации не нужно дополнительно покупать и бетонировать закладные детали для фланцевых опор.

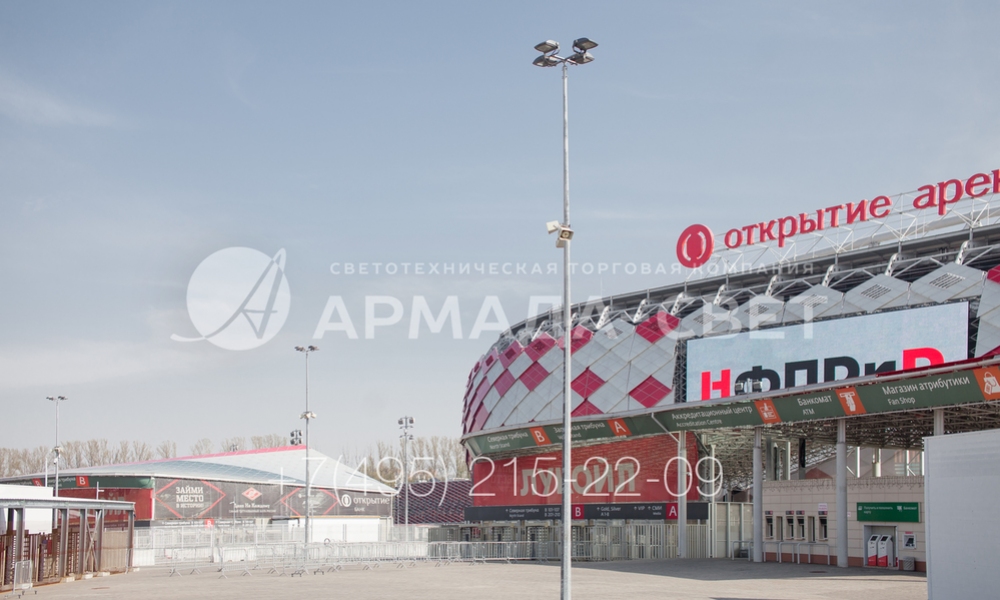

5) Покупатель при выборе опор может приобретать для них разные приборы освещения. В представленном на фото варианте вместо традиционных консольных светильников использованы прожекторы с направленным световым лучом. Они используются для того, чтобы эффектно подсветить фасад спортивного комплекса.

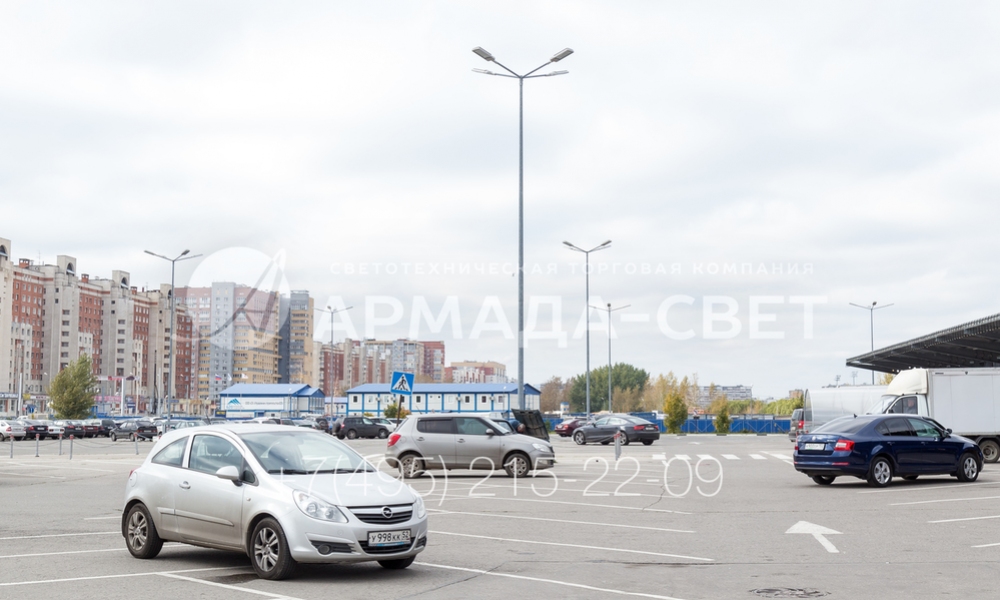

6) С помощью граненой осветительной опоры можно создавать и направленное, и заливающее освещение. В первом случае на верхушку конструкции устанавливается прожектор. Во втором, как на фото, используются кронштейны с большим количеством рожков. Четыре светильника под углом в 90 градусов друг к другу освещают большую парковку перед торговым центром.

7) Преимущество несиловых опор, которые используются для освещения больших парковок перед торговыми центрами – отсутствие висящих в воздухе проводов. В этом случае висящие в воздухе СИП не будут портить внешний вид площадки и будут защищены от повреждений из-за контакта с техникой или по причине воздействия внешних природных факторов.

8) На фото приведен пример использования опоры ОГК для создания заливающего освещения территории, прилегающей к торгово-развлекательному центру. Для равномерного освещения площадки на оголовок установлен трехрожковый кронштейн со светодиодными светильниками. Они экономично расходуют электричество и излучают яркий световой поток.

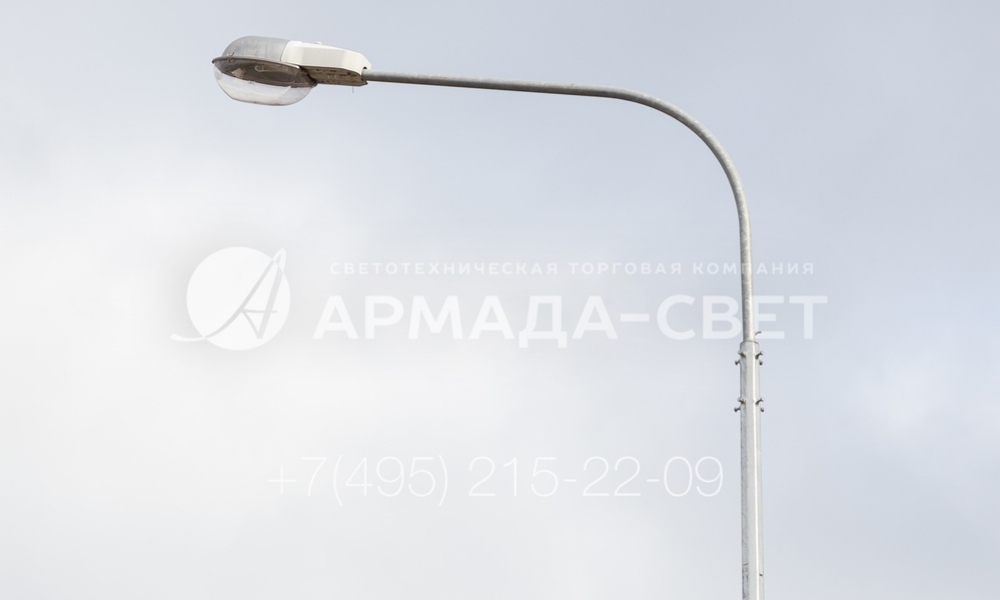

9) На фото изображен консольный кронштейн с одним рожком. Он устанавливается на опору типа ОГК. Для этой цели на верхушке делается оголовок типовой формы. Он подходит для всех типов кронштейнов, у которых имеется хвостовик и ограничительная шайба сверху. Фиксация с помощью болтов позволяет собрать и разобрать конструкцию без сварки и металлорежущих инструментов.

10) Главная задача осветительной опоры с граненым стволом – размещение светильников над проезжей частью и другими освещаемыми площадками. Однако их можно использовать для решения сразу нескольких задач. На фото изображена опора с дорожными знаками, которые закреплены на стволе. Поэтому устанавливать дополнительную светофорную стойку не нужно.

11) Опоры типа ОГК для предотвращения коррозии и увеличения срока службы цинкуются в ваннах с расплавленным цинком. За счет этого на их поверхности формируется толстый – до 100 мкм – защитный барьер, который полностью предотвращает реакцию окисления. Срок службы таких опор достигает 30 лет без потери первоначальных технических характеристик.

12) Одно из основных преимуществ граненых опор – высокая несущая способность. Причем сам вес опоры остается небольшим, так как прочность достигается за счет граненой формы поперечного сечения. На оголовке опоры, изображенной на фотографии, закреплено сразу 8 прожекторов для создания яркого направленного освещения вокруг.

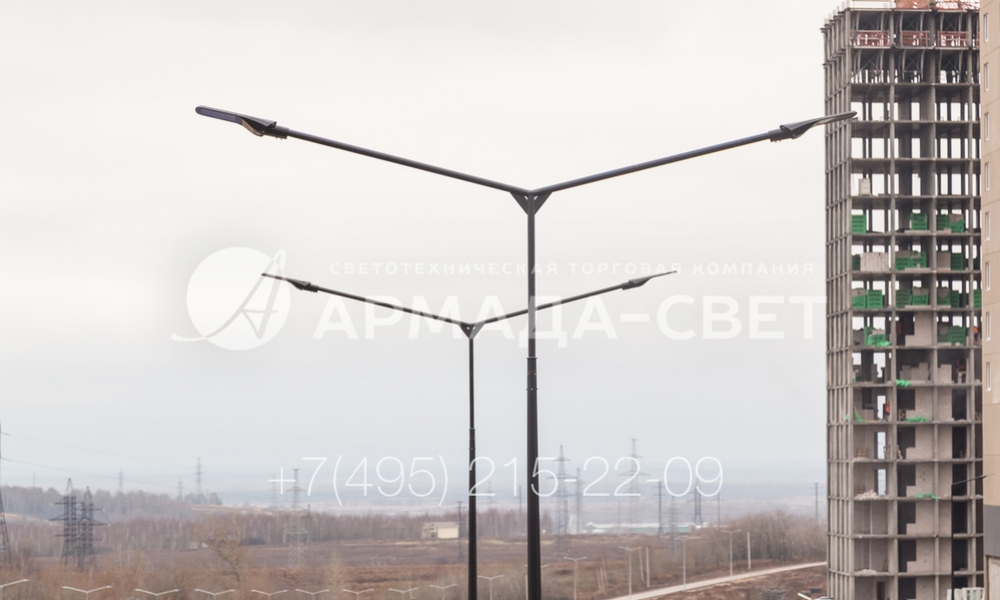

13) В современном строительстве приобретают популярность двухрожковые кронштейны под консольные светильники, которые закреплены на вертикальном элементе под углом и дополнительно усилены косынками. На фото изображены кронштейны, которые установлены на опоре ОГК и окрашены в черный цвет для улучшения внешнего вида.

14) На фото изображена модификация кронштейна, у которой имеется один рожок для консольного светодиодного светильника. В отличие от радиусной модели, эта выглядит более современно и стильно. Для улучшения внешнего вида всей осветительной конструкции поверхность опоры и кронштейна окрашены порошковой краской в черный цвет.

15) На фотографии изображена опора с консольным кронштейном с двумя рожками, которая не окрашена порошковой краской. Так как все опоры и кронштейны в процессе производства цинкуются, они не требуют обязательного декоративного оформления. После высыхания слой цинка приобретает характерный серебристый цвет со светлым или темным оттенком.

16) На этой фотографии изображена модификация радиального двухрожкового консольного кронштейна. Обратите внимание, что вертикальный элемент плавно переходит в горизонтальный без видимого острого угла. Покупатель может заказать кронштейн с разной высотой и длиной вылета, что позволяет разместить световое пятно на нужном участке освещаемой площадки.

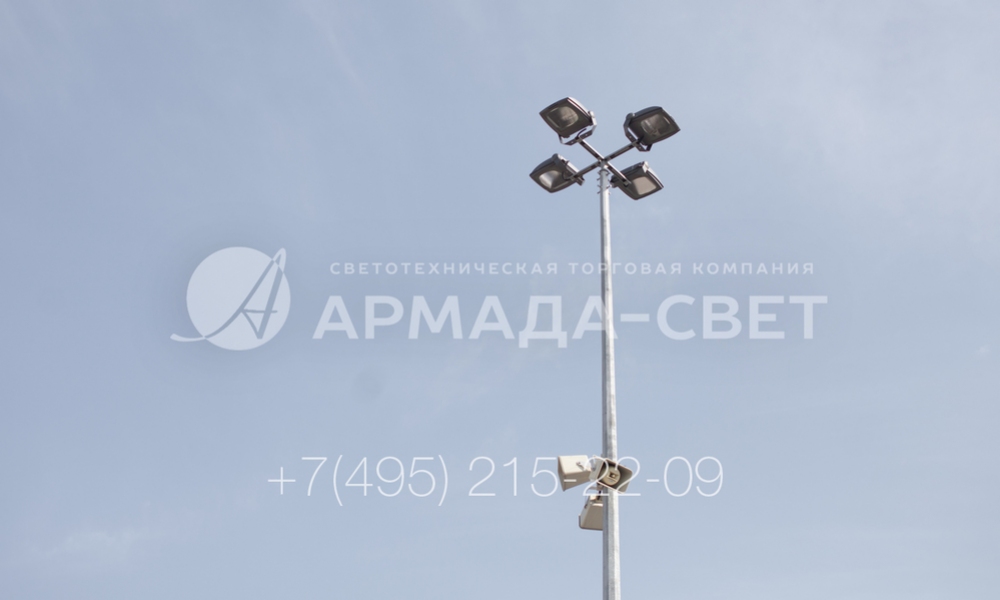

17) На фото изображен один из примеров многофункционального применения граненой опоры. На верхушке ствола ОГК закреплены сразу 4 прожектора, размещенные по кругу. Они создают заливающее освещение площадки. Ниже на стволе закреплены громкоговорители. Опора установлена на территории, прилегающей к спортивному комплексу.

18) Осветительное и дополнительное оборудование может размещаться на верхушке ствола и ниже нее. В верхней части конструкции осветительные приборы крепятся на оголовок с помощью кронштейна, который фиксируется болтами. На стволе оборудование крепится с помощью дополнительных крепежных деталей, которые заказываются отдельно.

19) На фото представлен монтажный узел фланцевой осветительной опоры с граненым стволом. В нижней части хорошо видна трубчатая закладная деталь фундамента. Наземная часть крепится к ней с помощью болтов. При правильной установке площадка должна находиться на уровне земли, чтобы не мешать движению транспорта и людей, не портить внешний вид объекта.

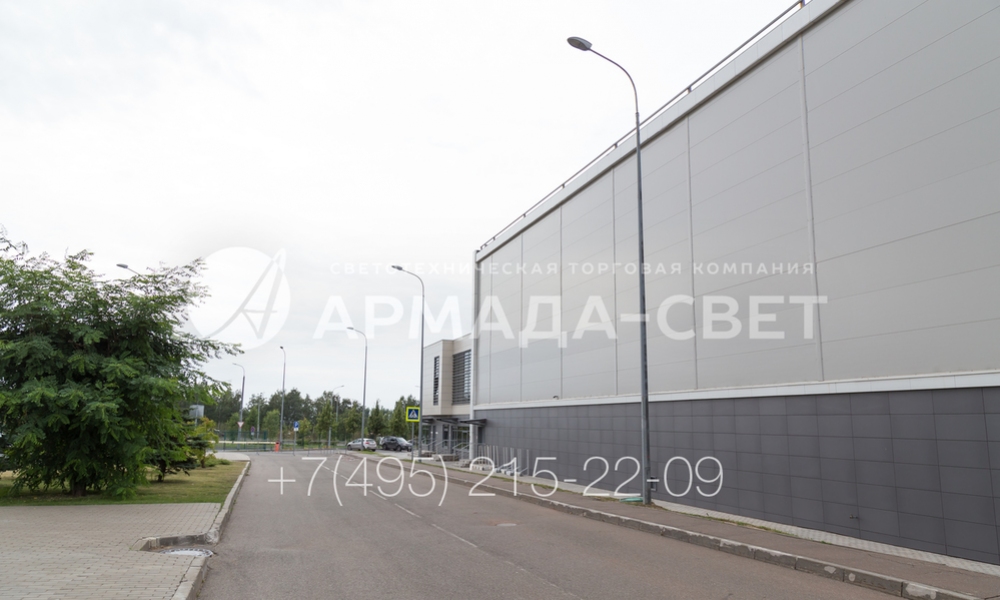

20) На фото приведен пример использования опор ОГК для освещения подъездной дороги к спортивному комплексу. Основным плюсом их использования является возможность избавиться от подвешенных в воздухе силовых линий. Это обеспечивает постоянную работу приборов освещения независимо от природных факторов, которые могут вызвать обрыв провода.

21) Осветительные опоры с ОГК с установкой на фланец могут монтироваться на участках со сложным рельефом. Для этого допускается смещение центральной оси опоры относительно оси закладной детали фундамента. Чтобы выполнить такой монтаж используются трубчатые консоли. Они устанавливаются в грунте и не видны на поверхности земли.

22) На фото изображены опоры конические граненые с четырехрожковыми кронштейнами под светильники консольного типа. Они создают заливающее освещение на парковке для транспорта перед торговым центром возле жилого комплекса. В качестве источников света используются светодиоды как наиболее экономичный и долговечный вариант.

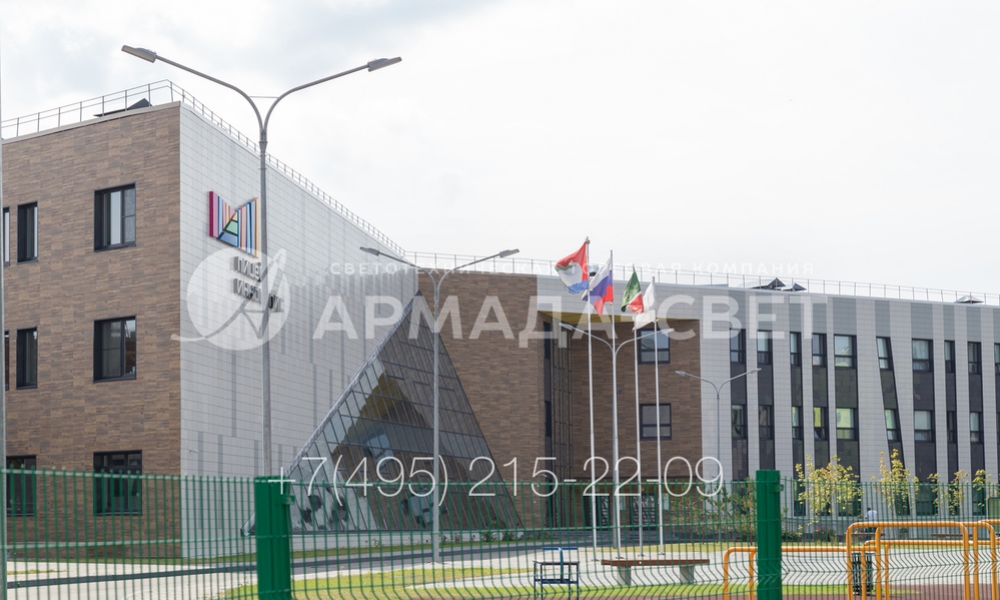

23) На фото изображены граненые конические опоры, которые установлены на территории учебного заведения. На каждом из стволов установлены по два консольных светильника. За счет этого одна инженерная конструкция создает заливающее освещение на большой территории и позволяет уменьшить затраты на строительство осветительной сети.
