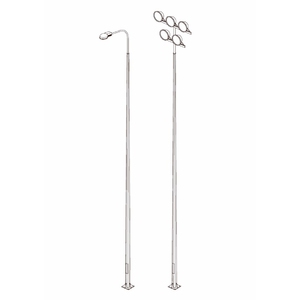

ОГК Опоры гранёные конические

Версия для печати

Область применения: Освещение центральных магистралей, транспортных развязок, мостов, а также освещение второстепенных дорог, дворов, парков, площадей, парковок и пр.

Назначение опоры: Несиловая
Высота (м): 3-16
Производитель: AMIRA
Вес (кг): 26-350
Тип опоры: НФГ
Верхний диаметр (мм): 58-100
Форма ствола опоры: Граненая
Нижний диаметр (мм): 132-300
Способ установки: Фланцевая
Размер фланца (мм): 250-500
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Количество крепежных отверстий: 4
Артикул производителя: ОГК-3...16

В наличии

Цена: от 5 450 до 73 360 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Описание

Опора граненая коническая (ОГК) изготовлена методом изгиба стального листа. Сварной шов – продольный. Антикоррозийная защита, имеющая гарантийный срок не менее 15 лет, выполнена методом горячего цинкования. К опоре с помощью винтов крепится кронштейн, имеющий от одного до четырех рожков для размещения светильников. Для обеспечения устойчивости к коррозии, крепеж изготовлен из нержавеющей стали, либо оцинкован.

ОГК высотой 3 (4; 5; 6) метров, имеют верхний диаметр – 60 мм, нижний – 136 мм. Размер опорного фланца – 250 мм, с межцентровым расстоянием отверстий – 160 мм. Опорам от 8 до 16 метров, свойственны большие диаметры (расстояния). ОГК, высотой 10 и 12 метров, изготавливаются в стандартном и усиленном вариантах. Размер и тип фундамента (закладной металлический элемент и бетон), зависят от конструкции опоры.

Опоры ОГК легкие, эстетичные, долговечные. Их установка и обслуживание просты и доступны. Опоры по дополнительному заказу могут быть изготовлены в бесфланцевом исполнении. Имеется возможность изготовления опор по индивидуальным заказам и с заглублением 2,0 м. Область применения граненых конических опор – освещение транспортных магистралей, развязок, улиц и дорог, парков, дворов и других территорий и объектов.

Преимущества

Небольшой вес.
Эстетичный внешний вид.
Высокая антикоррозийная стойкость покрытия.
Длительный срок службы.
Удобство в монтаже и обслуживании.
Возможность изготовления опор по индивидуальным параметрам в зависимости от нагрузки на опору и климатических условий.
Возможность изготовления опор с заглублением ОГК-7 (2,0), ОГК-8 (2,0), ОГК-9 (2,0), ОГК-10 (2,0).

Устройство

Опоры изготавливаются из листовой стали методом гибки с одним продольным сварным швом, защищены от коррозии методом горячего цинкования (ГОСТ 9,307,-89). Данный вид покрытия не является декоративным и носит сугубо функциональный характер. Гарантия на коррозийную стойкость — не менее 15 лет.
Кронштейн (одно-, двух-, трех- и четырехрожковый) крепится восемью винтами. Весь крепеж оцинкованный или выполняется из нержавеющей стали.

Покрытие

Горячее цинкование.

Фундамент

Фундамент состоит из закладного металлического фундамента и бетона. Тип и размер фундамента определяется в зависимости от расчета выбранной конструкции опоры.

Примечание: Возможно изготовление силовых опор ОГК без фланца по специальному заказу. Завод оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия.

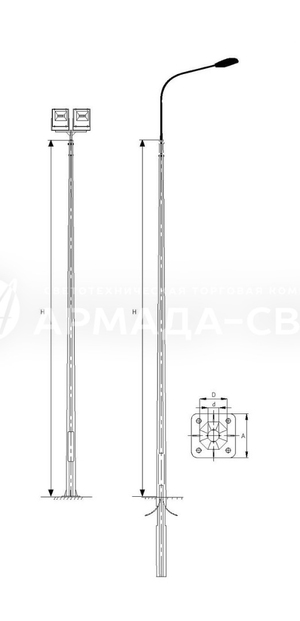

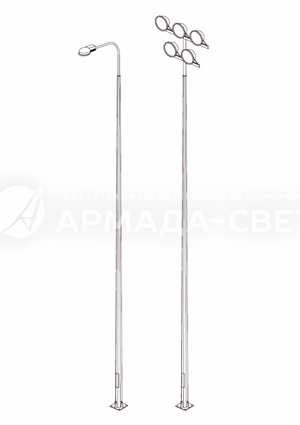

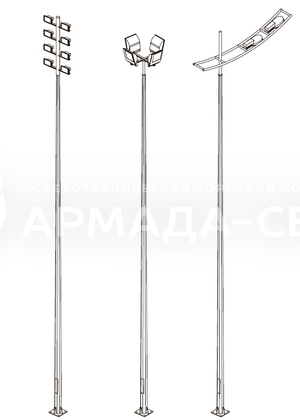

Габаритные размеры опор

Основные параметры опор ОГК

Наименование	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГК	d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГК-3	60	142	250	160	28	3
ОГК-3	60	142	250	160	36	3
ОГК-3	60	132	250	160	26	3
ОГК-4	60	156	250	160	37	4
ОГК-4	60	156	250	160	48	4
ОГК-4	60	156	250	160	58	4
ОГК-4	60	136	250	160	33	4
ОГК-4	58	100	150	110	28	4
ОГК-5	60	156	250	160	58	5
ОГК-5	60	136	250	160	41	5
ОГК-5	58	100	150	110	36	5
ОГК-6	60	156	250	160	70	6
ОГК-6	60	136	250	160	49	6
ОГК-6	60	136	250	160	53	6
ОГК-6	58	100	150	110	36	6
ОГК-7	58	135	250	160	58	7
ОГК-7	75	150	300	200	91	7
ОГК-7	58	135	300	200	62	7
ОГК-8	75	171	400	300	89	8
ОГК-8	75	171	400	300	113	8
ОГК-8	68	166	400	300	88	8
ОГК-8	100	210	400	300	136	8
ОГК-8	58	135	250	160	65	8
ОГК-9	75	190	400	300	136	9
ОГК-9	68	166	400	300	97	9
ОГК-9	58	135	250	160	73	9
ОГК-10	75	190	400	300	146	10
ОГК-10	68	166	400	300	131	10
ОГК-10	100	210	400	300	172	10
ОГК-10	68	166	400	300	160	10
ОГК-10	58	135	250	160	103	10
ОГК-11	90	190	400	300	211	11
ОГК-12	90	200	400	300	186	12
ОГК-12	72	200	400	300	176	12
ОГК-16	90	300	500	400	350	16
ОГКп-3 (0,8)	60	136	—	—	28,5	3
ОГКп-4 (0,8)	60	136	—	—	33,5	4
ОГКп-5 (1)	60	136	—	—	45,8	5
ОГКп-6 (1)	60	136	—	—	56	6
ОГКп-6 (1)	60	136	—	—	71	6
ОГКп-6 (1,5)	60	136	—	—	58,1	6
ОГКп-7 (1,5)	68	165	—	—	77	7
ОГКп-7 (1,5)	68	165	—	—	101	7
ОГКп-8 (1,5)	68	165	—	—	113	8
ОГКп-8 (1,5)	68	165	—	—	140	8
ОГКп-9 (2,0)	68	165	—	—	131	9
ОГКп-9 (2,0)	68	165	—	—	163	9
ОГКп-10 (2,0)	68	165	—	—	143	10
ОГКп-10 (2,0)	68	165	—	—	178	10
ОГКп-10 (2,0)	68	165	—	—	210	10
ОГКп-10 (2,0)	100	286	—	—	180	10

Пример использования опор

Галерея

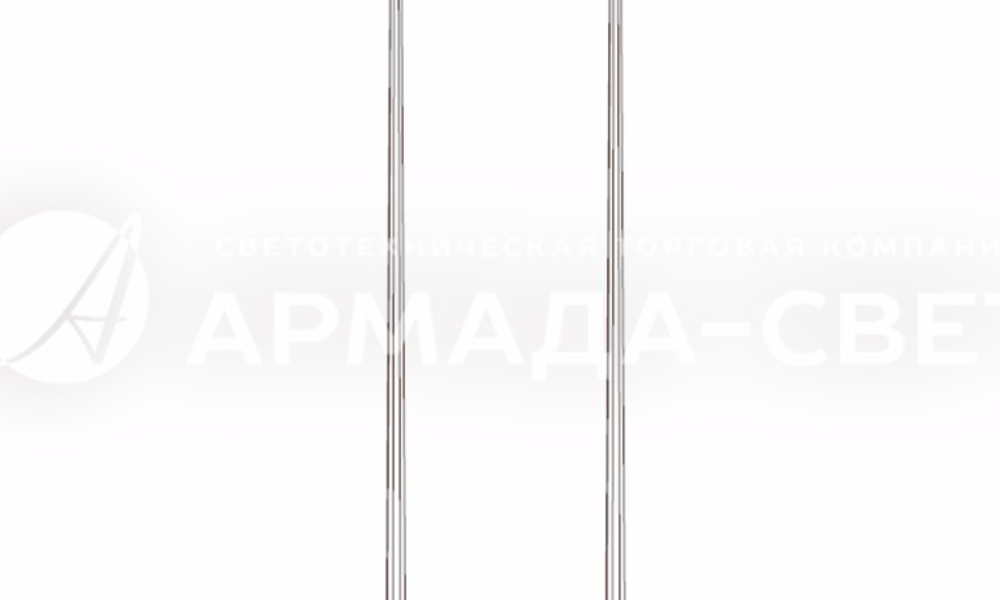

1) Опоры граненые конические делаются из листовой стали, имеют ствол с граненым поперечным сечением и конической формой. Доступны варианты с фланцевой установкой и монтажом на хвостовик. На верхушку можно устанавливать разные свевтильники и прожекторы на обычных или декоративных кронштейнах.

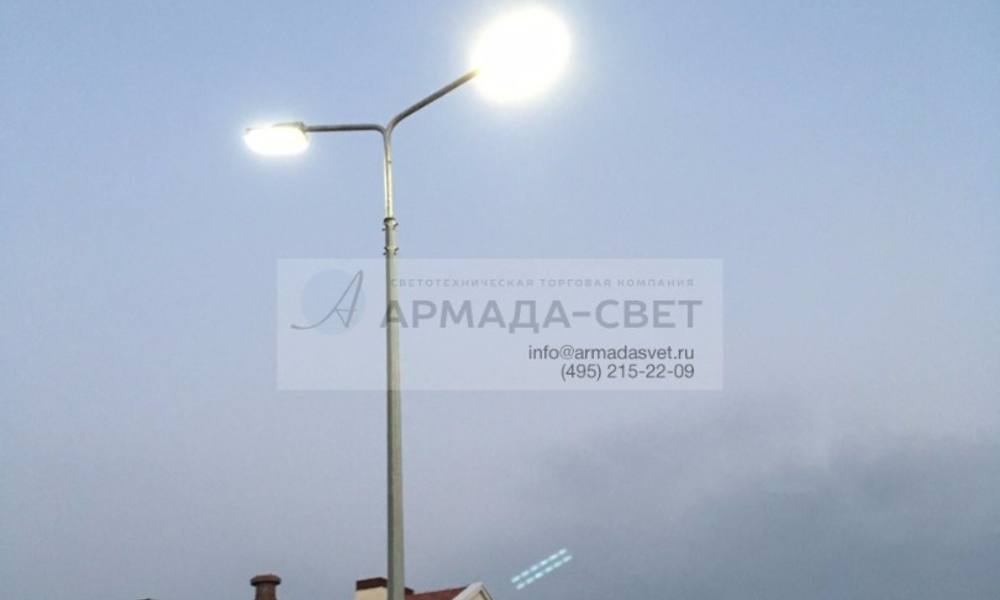

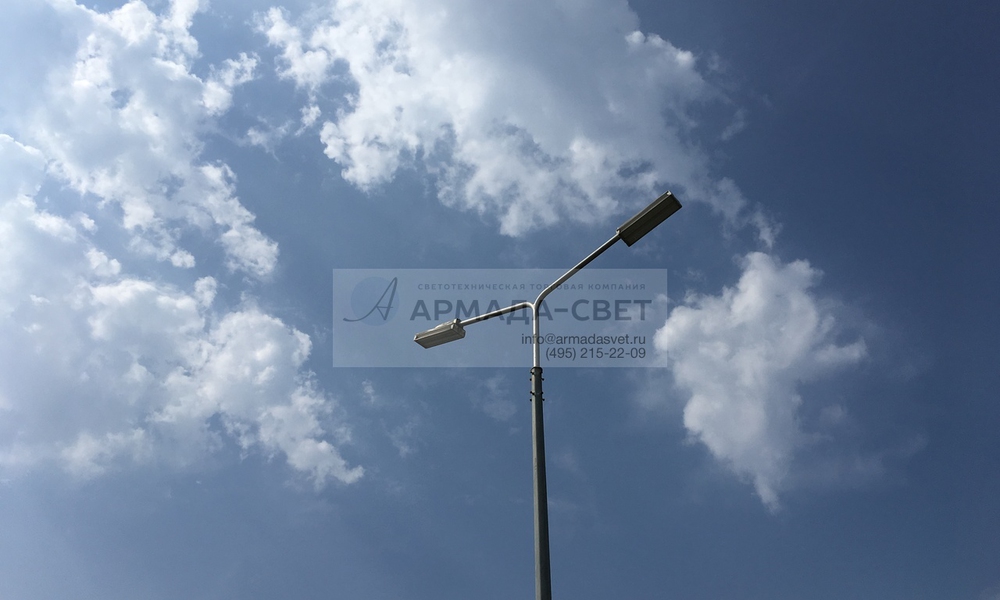

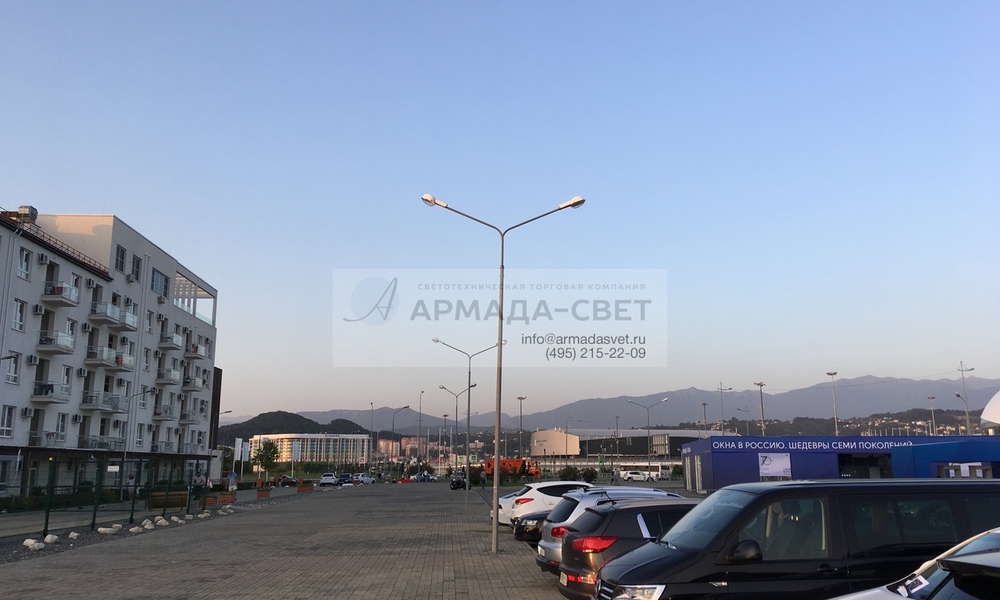

2) На фотографии изображена опора граненая коническая с безрадиусным двухрожковым кронштейном под консольные светильники. Она установлена на тротуаре и используется одновременно для освещения парковки и места прохода пешеходов. Провода подводятся под землей, поэтому не висят между соседними конструкциями.

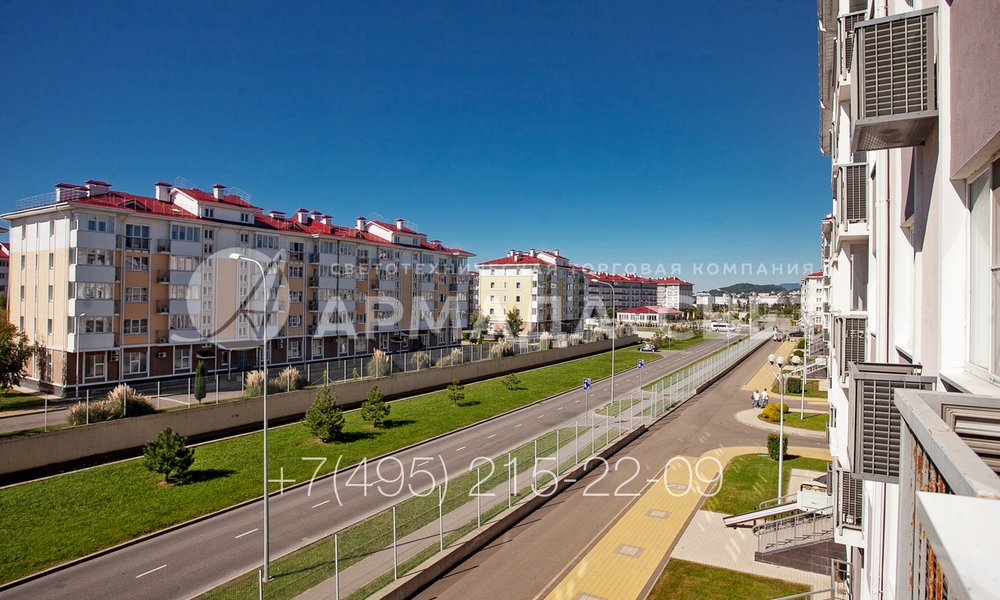

3) На представленной фотографии опоры с граненым коническим стволом оснащены декоративными светильниками и установлены вдоль автомобильной магистрали. Однако они могут также использоваться для освещения территорий промышленных предприятий, складских комплексов, придомовых территорий, спортивных объектов, парковок и стоянок.

4) Опоры ОГК являются универсальными инженерными конструкциями. Так как они делаются из листовой стали, то имеют минимальный вес. Но при этом граненое поперечное сечение обеспечивает большую несущую способность и прочность. Коническая форма ствола увеличивает стабильность за счет снижения центра тяжести.

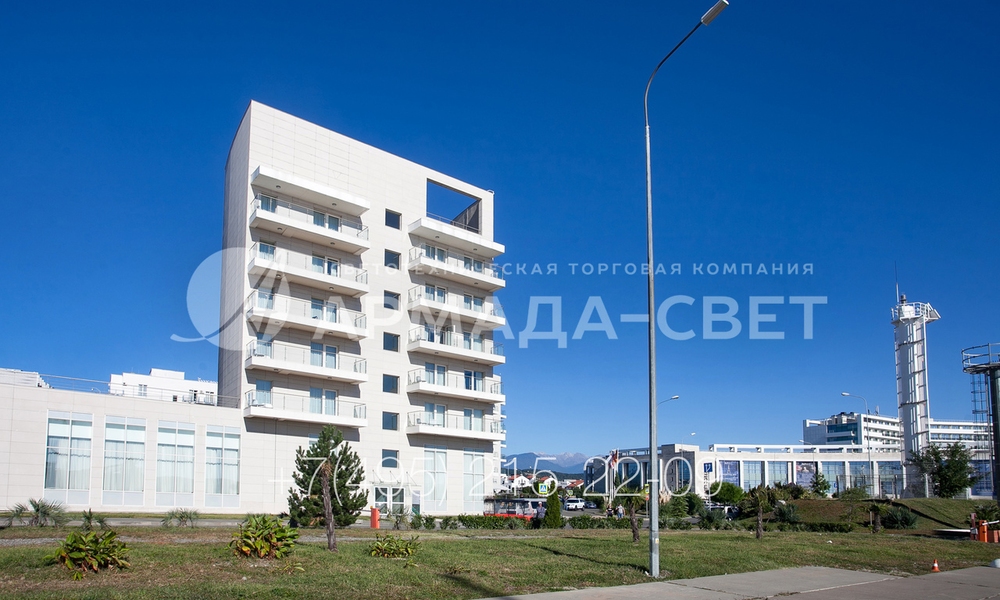

5) На фотографии изображена опора уличного освещения с радиусным кронштейном под один консольный светильник. Ствол опоры имеет коническую форму с меньшим радиусом оголовка относительно основания. Это сделано для уменьшения материалоемкости и увеличения стабильности. Фланец внизу для монтажа на ЗДФ может быть заменен на хвостовик.

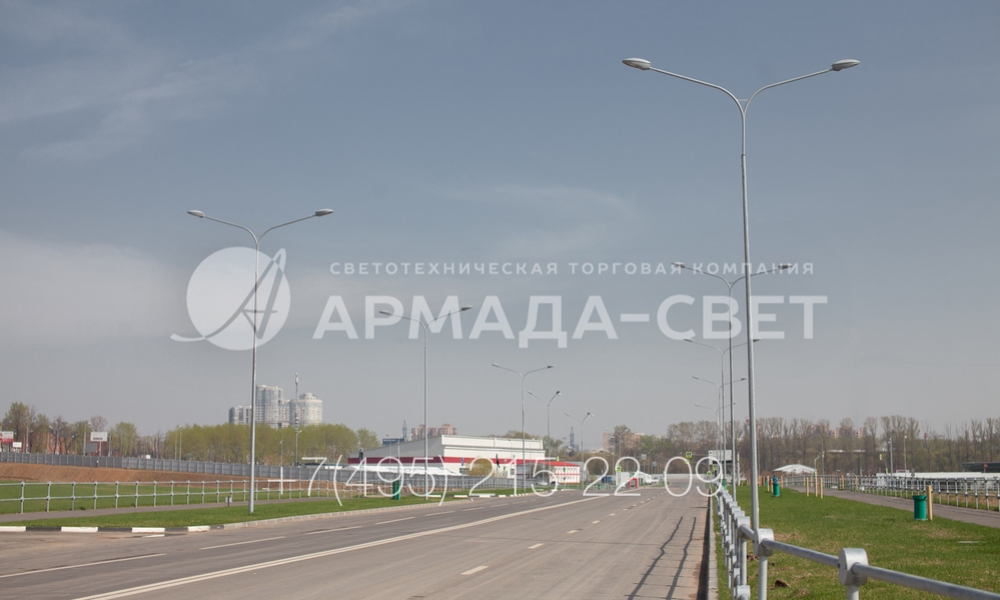

6) В стандартном исполнении опора часто применяется вместе с двухрожковым кронштейном под консольные светильники. Для изготовления опоры типа ОГК применяется листовая сталь, которая режется на детали с помощью плазменной струи и гнется на гидравлических станках. После этого производится сваривание заготовки и цинкование для предотвращения ранней коррозии.

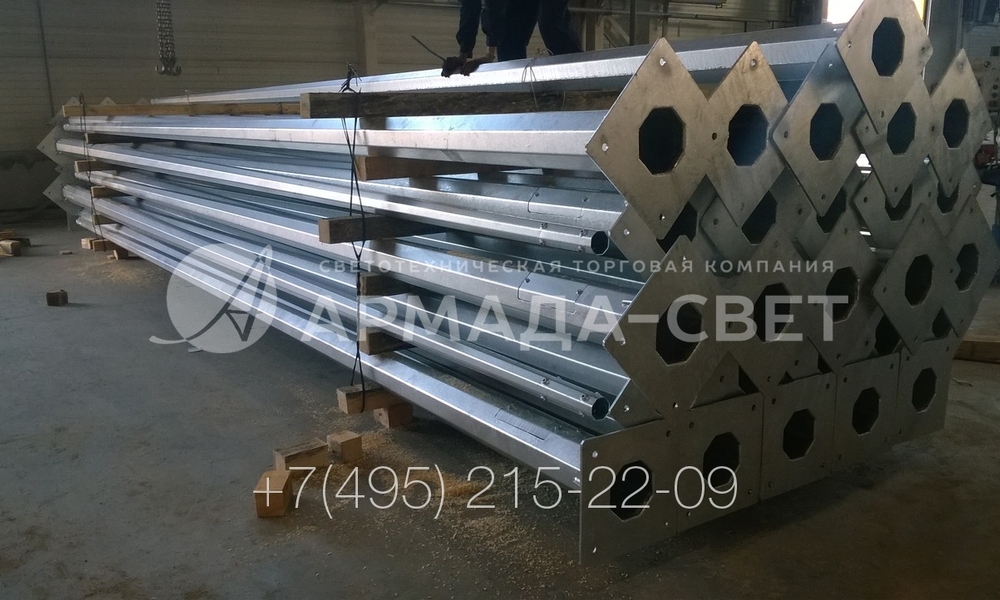

7) Граненые опоры с коническим стволом изготавливаются согласно типовой технической документации и в большом количестве доступны на складе. Поэтому могут быть доставлены заказчику в минимальные сроки. Благодаря граням они надежно упаковываются в пачки и перевозятся на стандартных грузовых автомобилях.

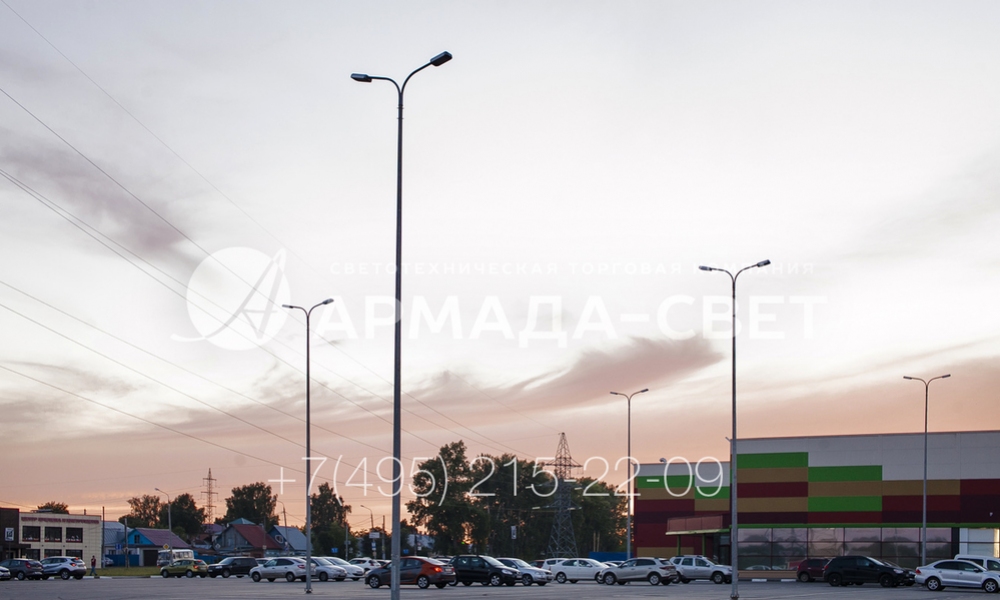

8) На фото изображена опора уличного освещения, которая используется для создания заливающего освещения на парковке перед крупным оптовым торговым центром. Плюс использования этих моделей состоит в том, что покупатель при заказе может выбирать тип установки. Стандартный фланец может быть заменен на хвостовик.

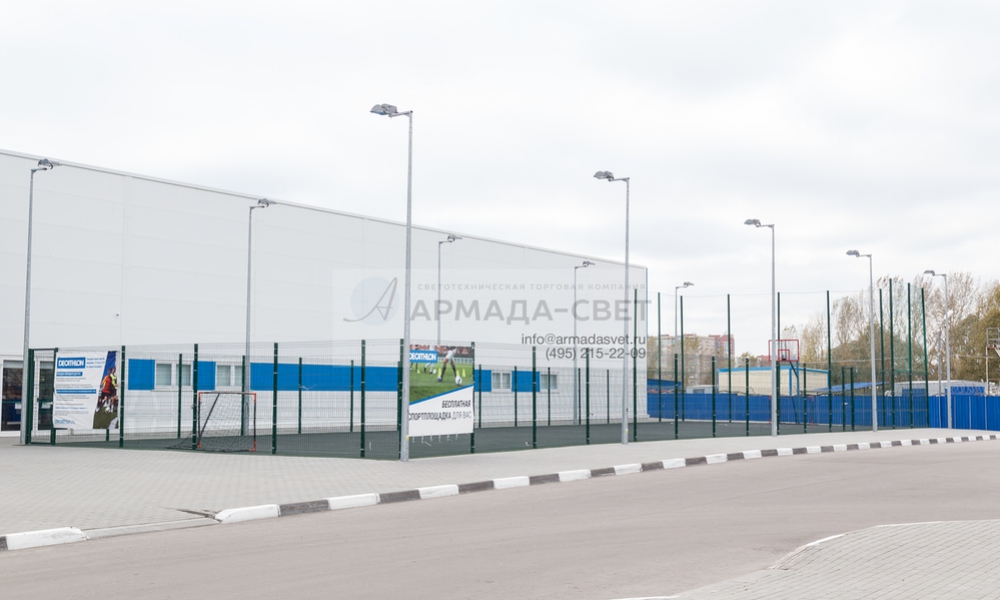

9) Опоры типа ОГК на фотографии используются для освещения спортивной площадки. Они установлены по периметру поля для игры в мини-футбол и баскетбол. На оголовках установлены консольные светильники. Они могут быть заменены на прожекторы, чтобы можно было точно направлять световой поток в нужную точку пространства.

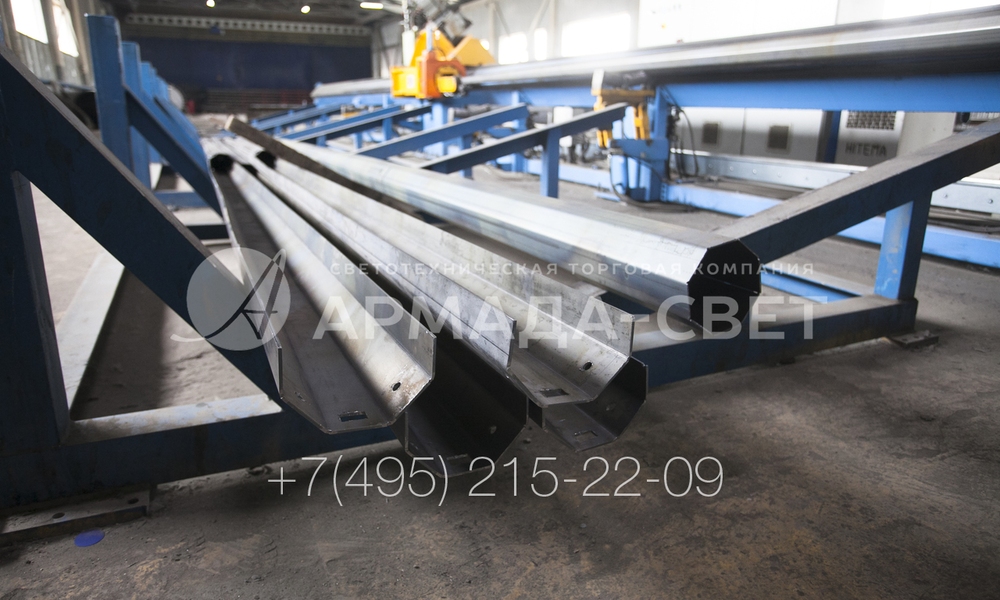

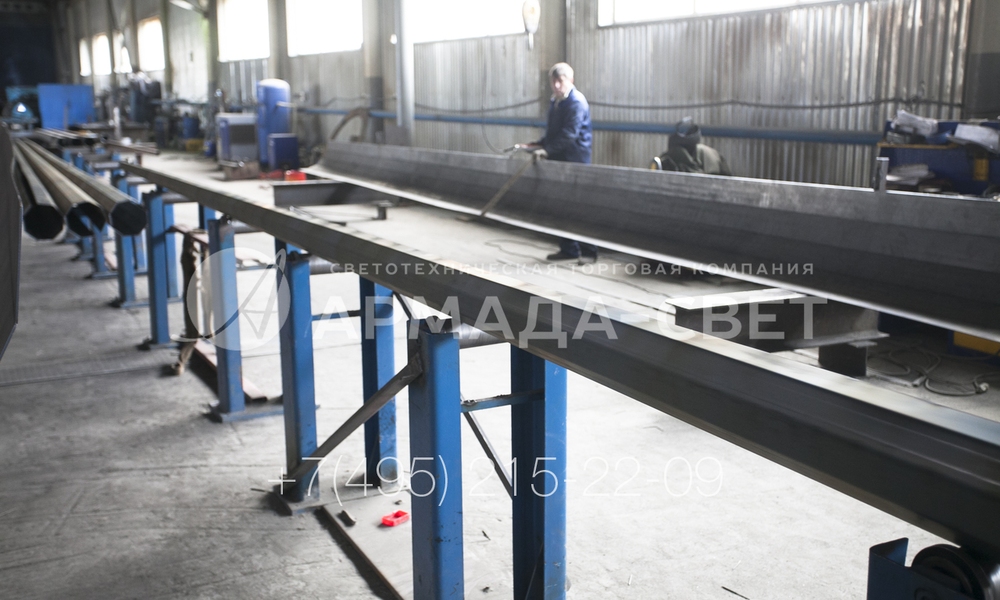

10) Стволы опор типа ОГК делаются из тонкой листовой стали. Нужная прочность обеспечивается особой формой поперечного сечения ствола. Перед изготовлением рулонная листовая сталь режется на детали и сгибается на гидравлических станках. Сваривание производится с помощью продольного шва. Готовые детали цинкуются для защиты от преждевременной коррозии.

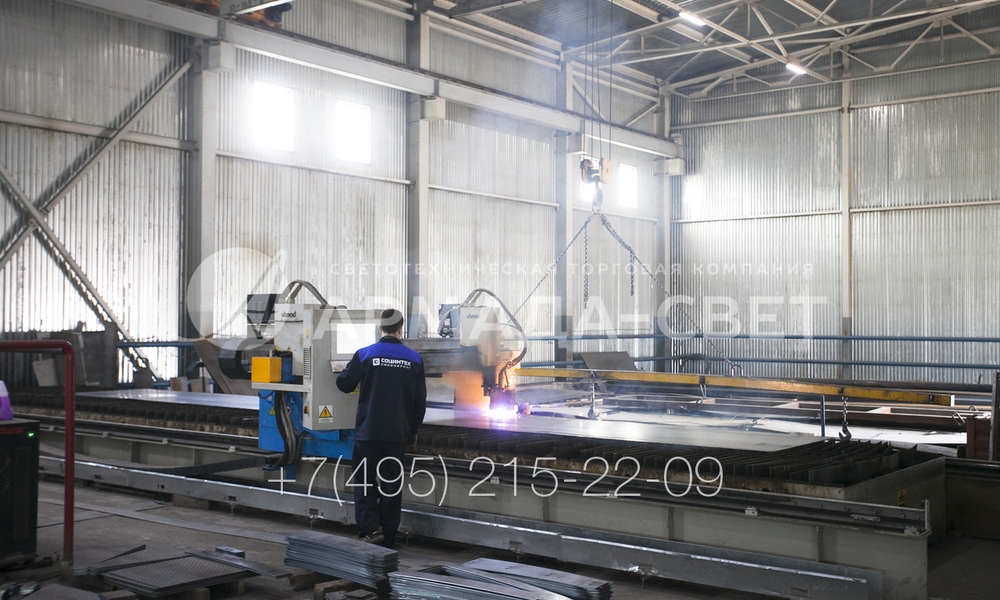

11) Для порезки листовых заготовок на детали используется плазменный режущий станок. Резка производится под управлением компьютерной программы, что позволяет сделать детали нужных размеров без допусков для механической обработки. Кроме того, плазма оставляет ровную кромку, поэтому детали не нужно дополнительно шлифовать.

12) Для соединения заготовки используется продольный сварной шов. Это дает возможность улучшить внешний вид ствола и сократить объем сварочных работ для снижения себестоимости. После окончания сваривания шов очищается от окалины и шлаков, после чего его целостность проверяется с помощью ультразвуковых дефектоскопов и другого оборудования.

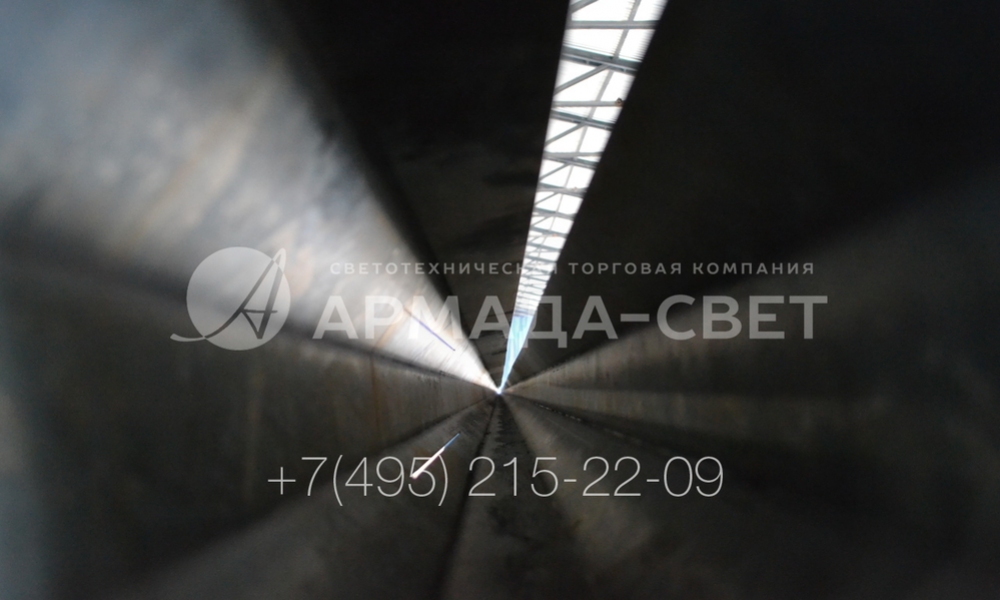

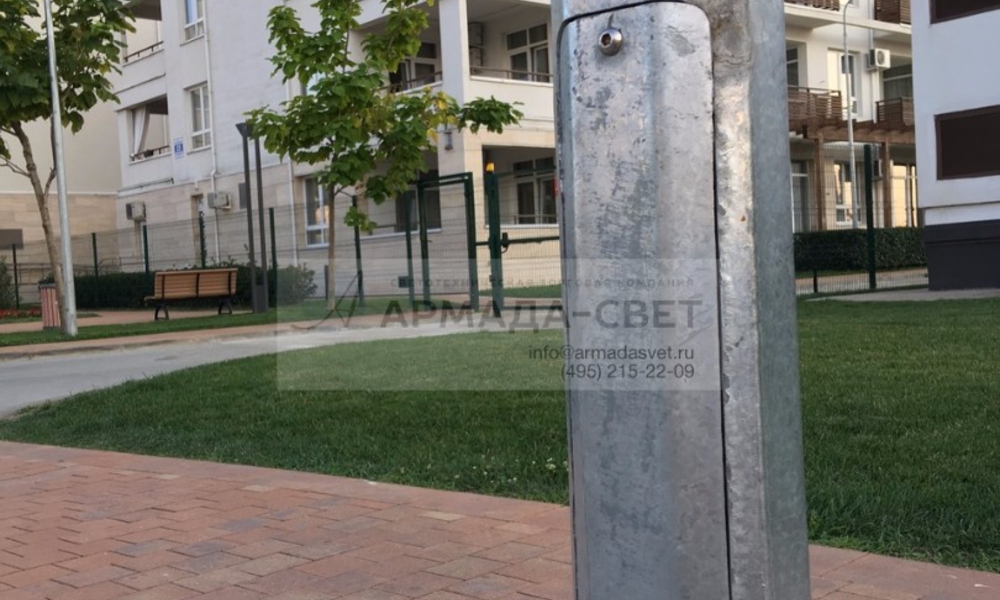

13) Стволы типа ОГК делаются из стального листа, который сгибается на гидравлическом станке. В результате получается полая конструкция. Внутри затем прокладывается проводка для подачи электричества к светильникам. За счет применения листовой стали значительно уменьшается вес конструкции. Вершины многоугольника формируют ребра жесткости для повышения прочности.

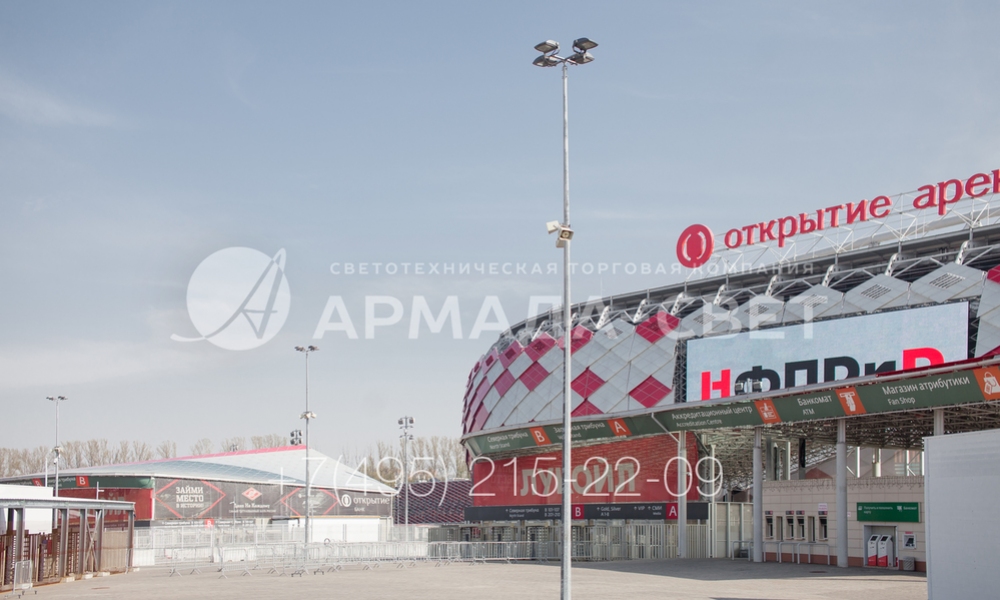

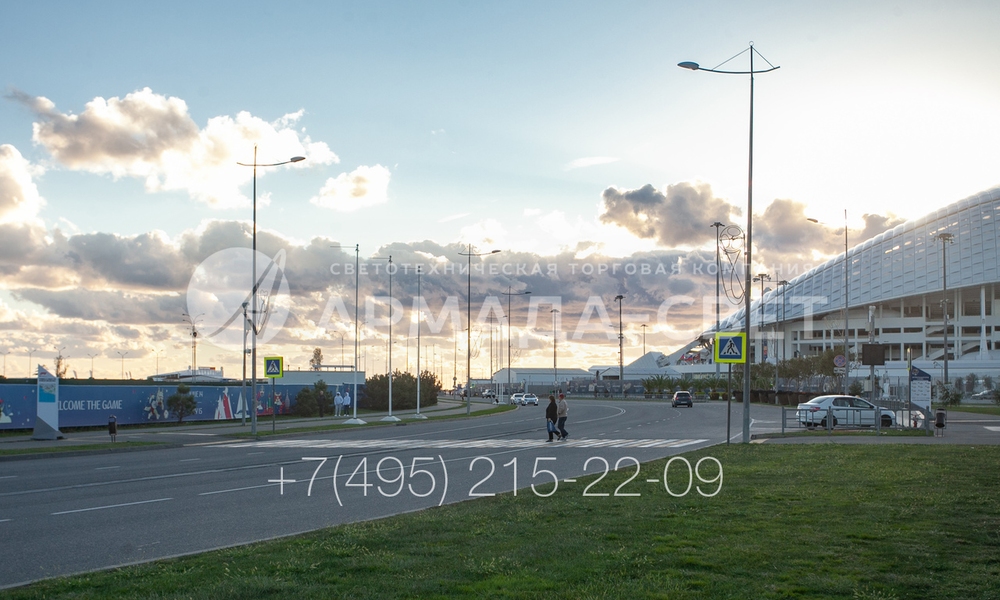

14) Благодаря граненому поперечному сечению ствола опора из тонкой листовой стали имеет повышенную несущую способность. Поэтому на ней могут устанавливаться четыре тяжелых прожектора и громкоговорители системы оповещения. Изображенная на фотографии опора применяется для освещения прилегающей к стадиону территории.

15) Граненые опоры типа ОГК хорошо сочетаются с другими элементами городской инфраструктуры. На фотографии приведен пример совместного использования осветительных конструкций из листовой стали и светофорных опор, на которых закреплены дорожные знаки. Отсутствие проводов улучшает внешний вид улицы.

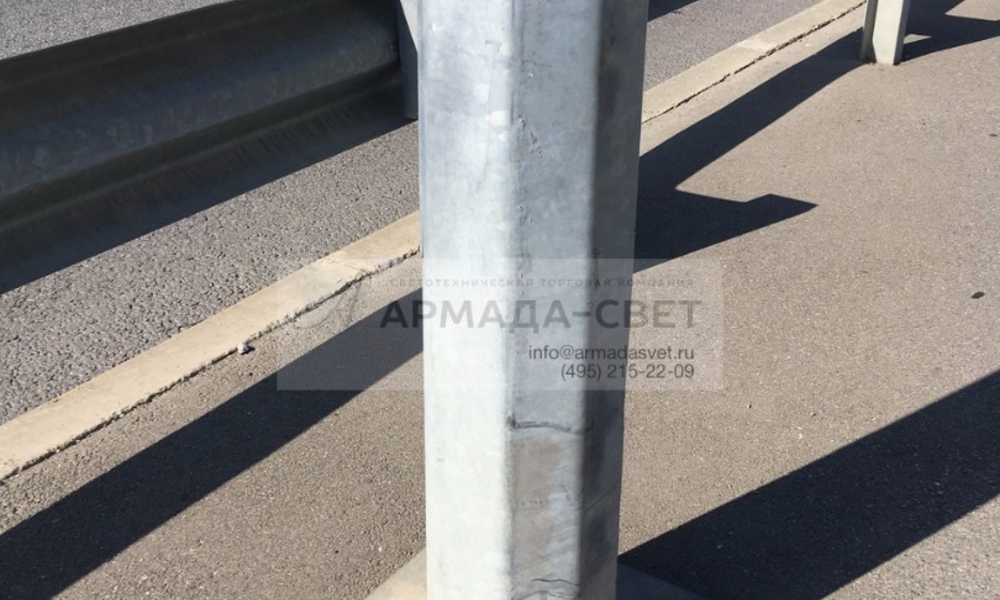

16) Осветительные граненые опоры в типовом варианте устанавливаются на фланец. Это квадратная деталь с отверстиями, которая приварена к нижнему срезу ствола. Она прикручивается на заранее забетонированную закладную деталь в фундаменте. Однако по индивидуальному заказу можно выбрать вариант с хвостовиком. В этом случае для монтажа не нужна ЗДФ.

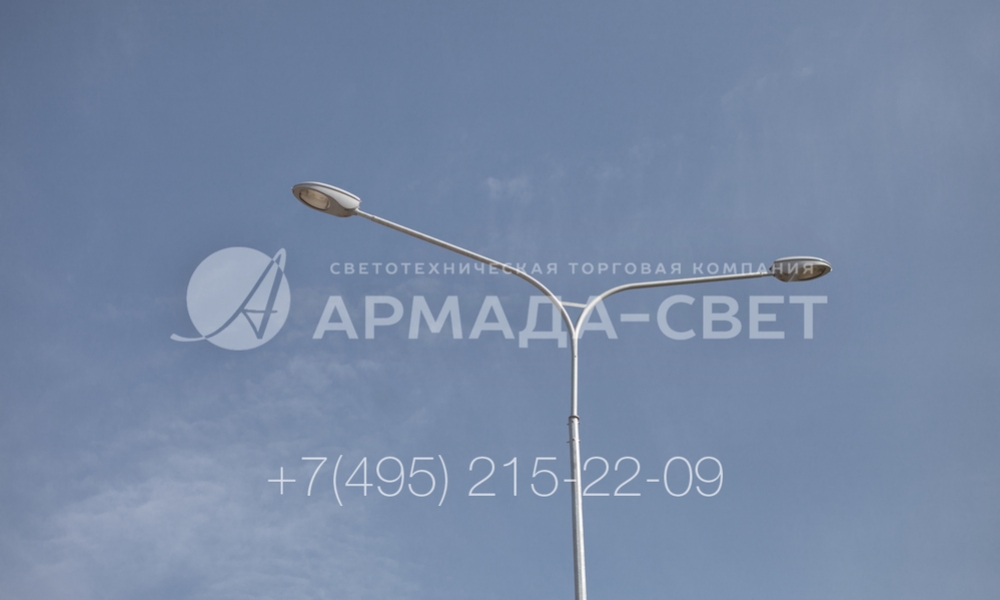

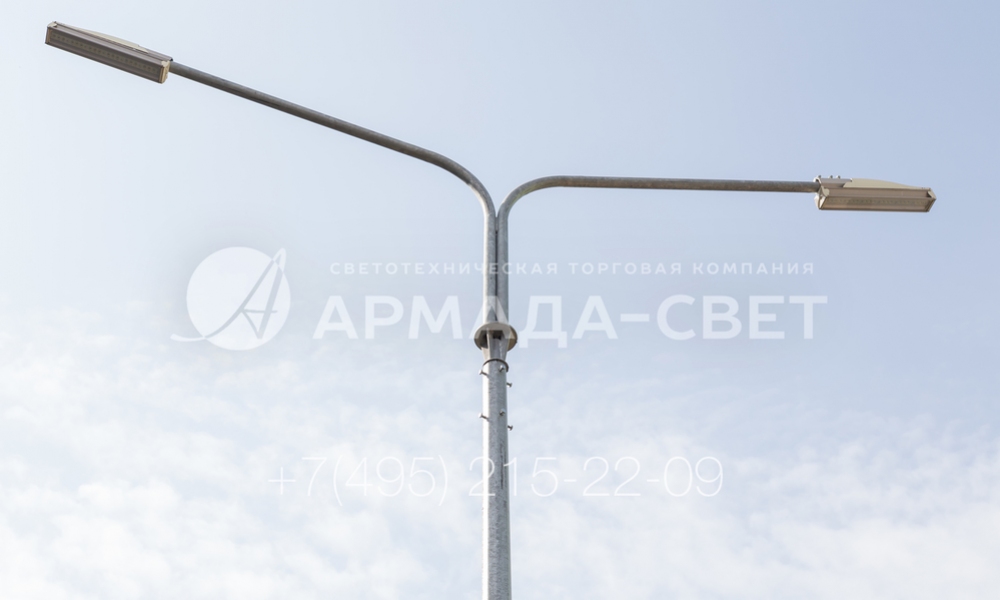

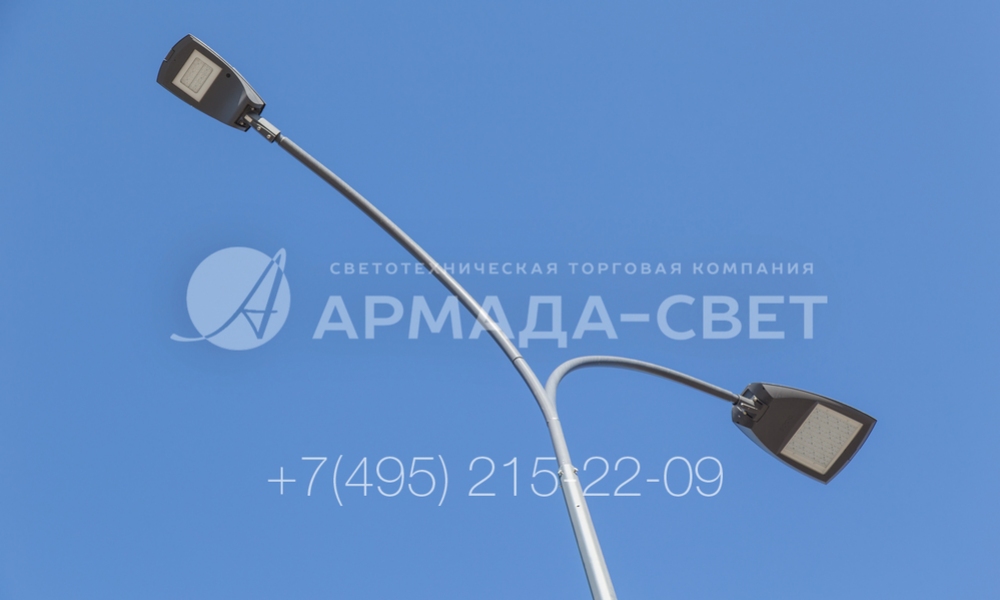

17) На фото изображен оголовок осветительной опоры с граненым коническим стволом (ОГК). Верхняя часть осветительной конструкции позволяет устанавливать любой кронштейн с хвостовиком. В этом случае использован двухрожковый кронштейн под консольные светильники. Угол между рожками кронштейна составляет 180 градусов.

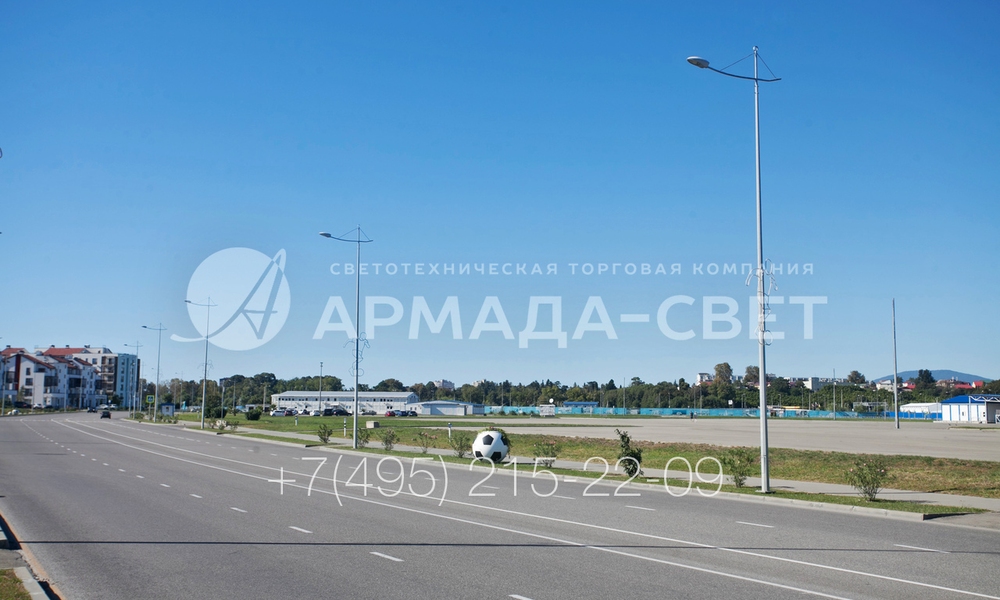

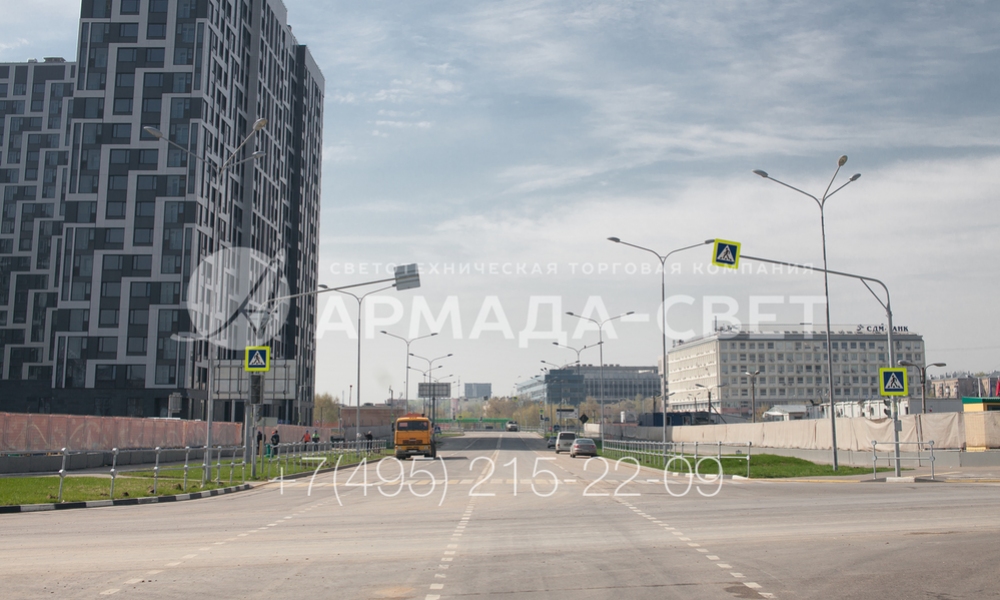

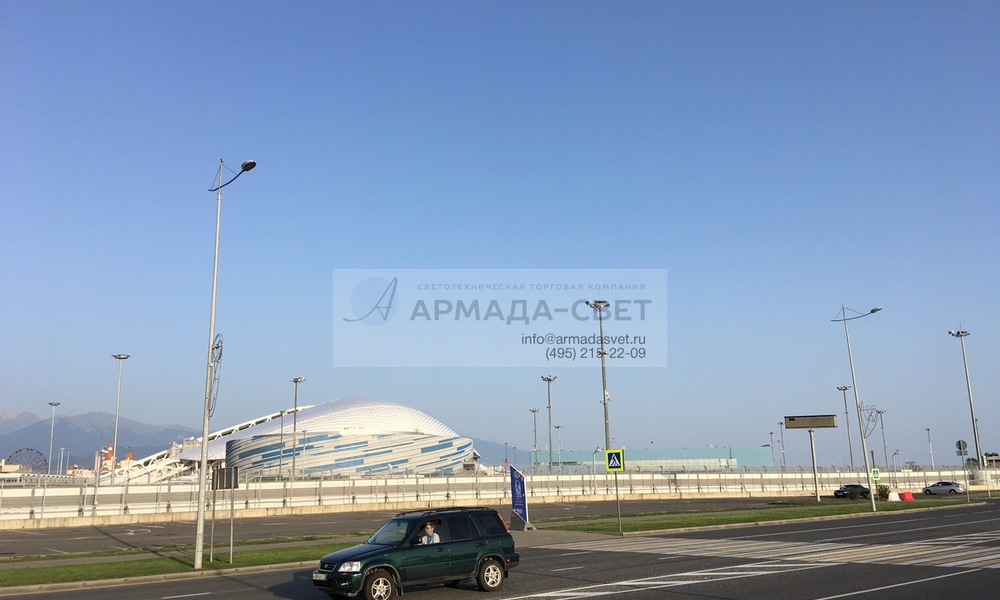

18) На фото изображены граненые опоры с одним консольным светильником, которые применяются для освещения автомобильной дороги. Они устанавливаются на обочине с помощью фланца. Для этого необходимо забетонировать в фундаменте ЗДФ, а после застывания бетона прикрутить наземную часть. Однако по желанию можно заказать модель с прямостоечным монтажом.

19) Граненая опора с коническим стволом имеет унифицированный дизайн и больше подходит для освещения магистралей или территорий промышленных предприятий. Однако ее можно украсить путем установки на верхушку декоративного кронштейна. У изображенных на фото опор дополнительно имеется декоративный элемент со светодиодами на стволе.

20) Опоры ОГК применяются для освещения дорог с малой и средней интенсивностью движения, подъездных путей к жилым комплексам. Для предотвращения коррозии и защиты углеродистой стали от воздействия агрессивных веществ опоры покрываются слоем цинка. Он отличается от краски большей прочностью, барьерная защита сохраняет целостность до 15 лет.

21) Осветительные опоры ОГК широко применяются для освещения многополосных автомобильных дорог. У моделей, изображенных на фото, на оголовках установлены декоративные кронштейны, а на стволах – украшения для улучшения внешнего вида улицы. Сами опоры оцинкованные, поэтому не требуют дополнительного окрашивания, хотя оно возможно по индивидуальному заказу.

22) Осветительные опоры типа ОГК относятся к категории несиловых. Подводка кабеля к ним производится под землей. Благодаря этому между опорами нет висящих в воздухе самонесущих изолированных кабелей. Они надежно защищены от обрывов из-за сильного ветра, налипшего мокрого снега или намерзшего льда.

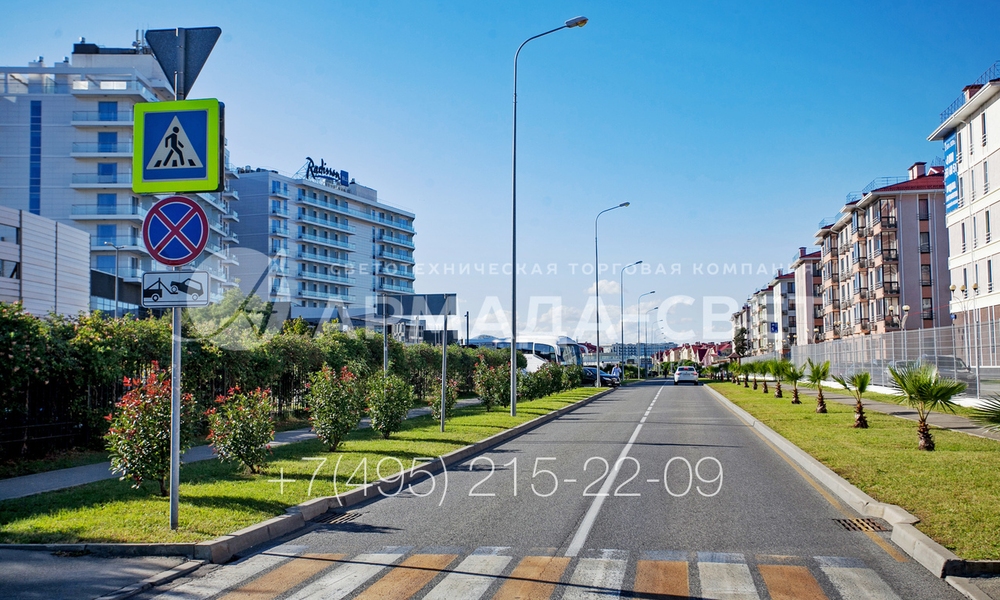

23) На фото изображены опоры граненые конические, которые установлены для освещения подъездной дороги к гостиничному комплексу. Для подачи электричества к осветительному оборудованию использованы подземные провода. Они проложены в предварительно вырытых котлованах, поэтому не видны на улице и не портят дизайн территории отеля.

24) После высыхания слоя цинка на поверхности опора приобретает характерный серебристый цвет и в таком виде не нуждается в дополнительной защите или декорировании. Однако по желанию заказчика ее поверхность может быть окрашена порошковой краской. На фото изображена конструкция, которая покрыта серой краской для улучшения внешнего вида.

25) Осветительные опоры с граненым стволом позволяют построить экономичную систему освещения дороги или другого объекта. На приведенной на фотографии модели установлены мощные консольные светодиодные светильники. Они излучают яркий световой поток, но при этом потребляют минимум электроэнергии и не требуют замены в течение всего срока службы.

26) Подводка силовых линий для работы светильников производится под землей. Поэтому при использовании этих опор для освещения парковок для транспорта висящие в воздухе провода не мешают движению автомобилей и погрузочных механизмов. Способ установки покупатель может выбрать самостоятельно при оформлении заявки на производство опоры.

27) На фото изображены фланцевые опоры с граненым коническим стволом. Обратите внимание на наличие квадратного подпятника в нижней части, который прикручен к закладной детали фундамента. При таком способе наземную часть опоры легко заменить на новую без разрушения фундамента. Для этого достаточно открутить болты и гайки.

28) На этой фотографии хорошо видна конструкция оголовка осветительной опоры. Он предназначен для установки разных типов кронштейнов с хвостовиками и ограничительными шайбами. Хорошо видны болты, с помощью которых внутренняя часть кронштейна фиксируется на опоре. Этот узел остается разборным, что дает возможность демонтировать верхнюю деталь.

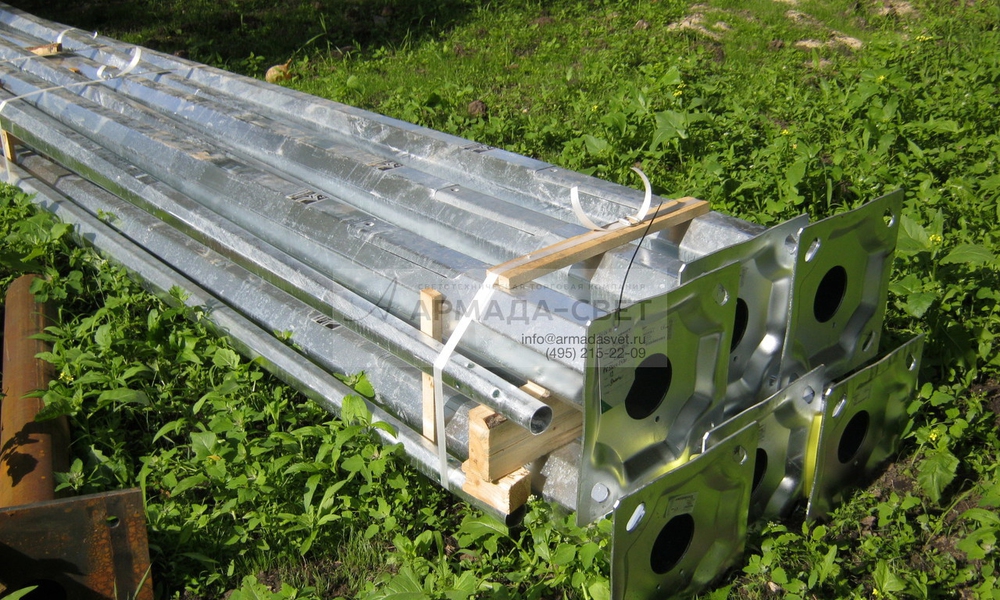

29) Опоры граненые конические с типовыми характеристиками в большом количестве представлены на складе. Поэтому производитель может обеспечить доставку нужного числа инженерных конструкций в минимальные сроки. Они надежно скручены в пачки и легко перевозятся на стандартных грузовых автомобилях.
