НПК-5 Опоры несиловые прямостоечные круглоконические

+16

фото

Версия для печати

Область применения: Площади, улицы и дороги с низкой и средней интенсивностью движения, дворы, территории микрорайнов, АЗС, парковки, автостоянки, многоуровневые развязки, улицы и дороги с высокой и средней интенсивностью движения, аэропорты, железнодорожные платформы.

Назначение опоры: Несиловая
Высота (м): 5
Производитель: Opora Engineering
Вес (кг): 68,5
Тип опоры: НПК
Верхний диаметр (мм): 75
Форма ствола опоры: Круглоконическая
Нижний диаметр (мм): 141
Способ установки: Прямостоечная
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Установка: В подготовленный котлован
Артикул производителя: НПК-5

В наличии

Цена: от 21 783 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Несиловые опоры используют для высотного размещения осветительных приборов. Их устанавливают вдоль улиц и дорог, на площадях, парковках и железнодорожных платформах. Подходит этот тип конструкции и для аэропортов. Осветительные приборы крепят торшерным способом или с помощью кронштейнов. Силовой кабель подводят подземным путем.

Несиловые прямостоечные круглоконические опоры производят из стального проката толщиной 3–4 мм. Чтобы конструкция служила на протяжении 30 лет, ее обрабатывают методом горячего цинкования. Этозащищает металл от коррозии. Для придания декоративного вида можно заказать лакокрасочное покрытие и оговорить его цвет при оформлении заявки.

Высота надземной части опоры – от 5 до, 10 м. а диаметр сужается от основания к верху. Если внизу диаметр ствола может достигать 207 мм, то вверху – не больше 65 мм. Точные цифры зависят от высоты опоры и нагрузки на нее: чем выше конструкция, тем больше диаметр. Максимальный вес опоры –, 159 кг. поэтому ее легко перевозить и устанавливать. Опоры НПК ставят в подготовленный котлован и бетонируют.

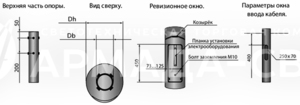

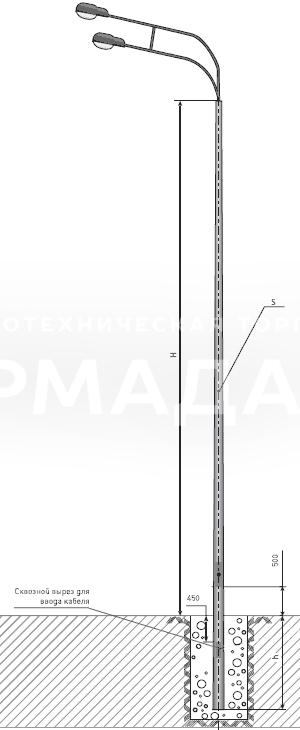

Габаритные размеры и технические детали опор

Основные параметры опор НПК

Наименование опоры	Обознач-е установочного места кронштейна	H, мм	h1, мм	Dн, мм	Dв, мм	Масса*, кг
НПК-5,0/6,25-02-ц	Ф2, Ф3	5000	1250	141	75	68,5

H – высота надземной части опоры
h1 – высота подземной части опоры
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры

* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия

Галерея

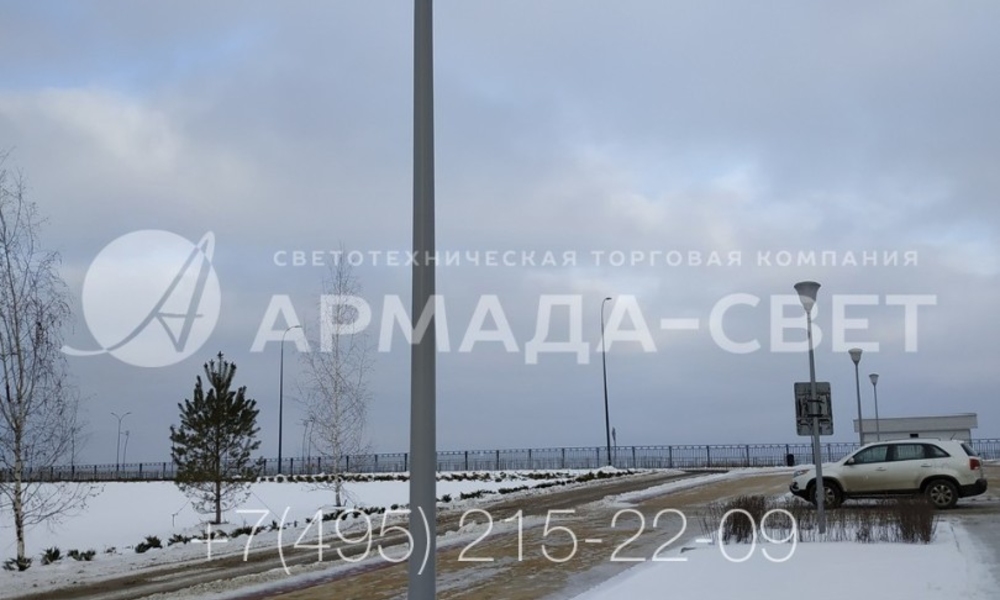

1) На круглоконические опоры светильники могут устанавливаться без дополнительных кронштейнов. Диаметр верхней части ствола делается таким, чтобы совпадать по размеру с посадочным отверстием торшерного светильника. За счет этого можно разместить световое пятно прямо вокруг осветительной опоры.

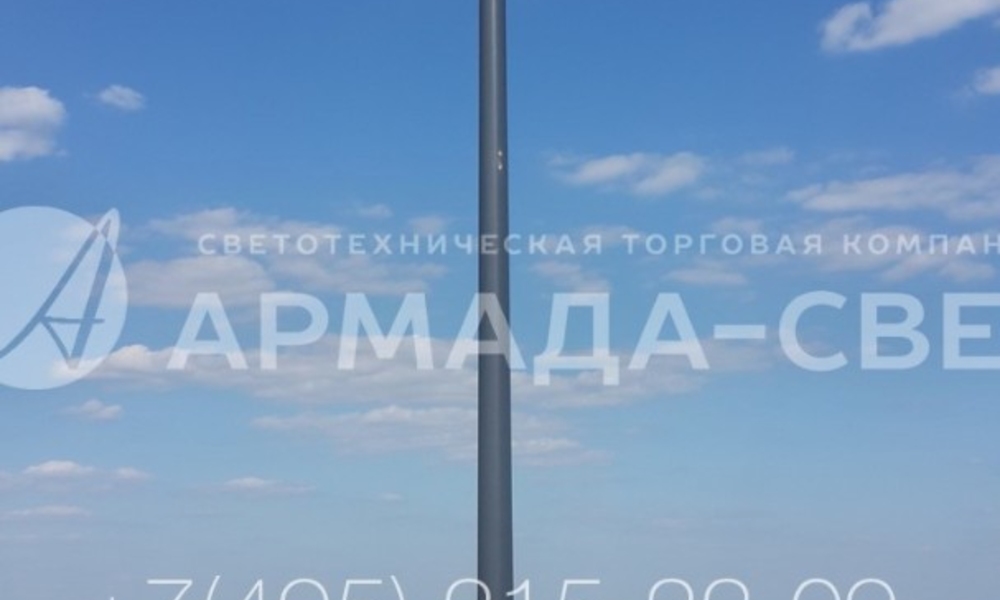

2) Круглоконические прямостоечные опоры применяются для освещения набережных и бульваров. Они выдерживают эксплуатацию во влажном и соленом воздухе благодаря слою цинка, который защищает углеродистую сталь. Окрашивание, которое видно на фото, применяется только в качестве декоративного украшения и не является обязательным.

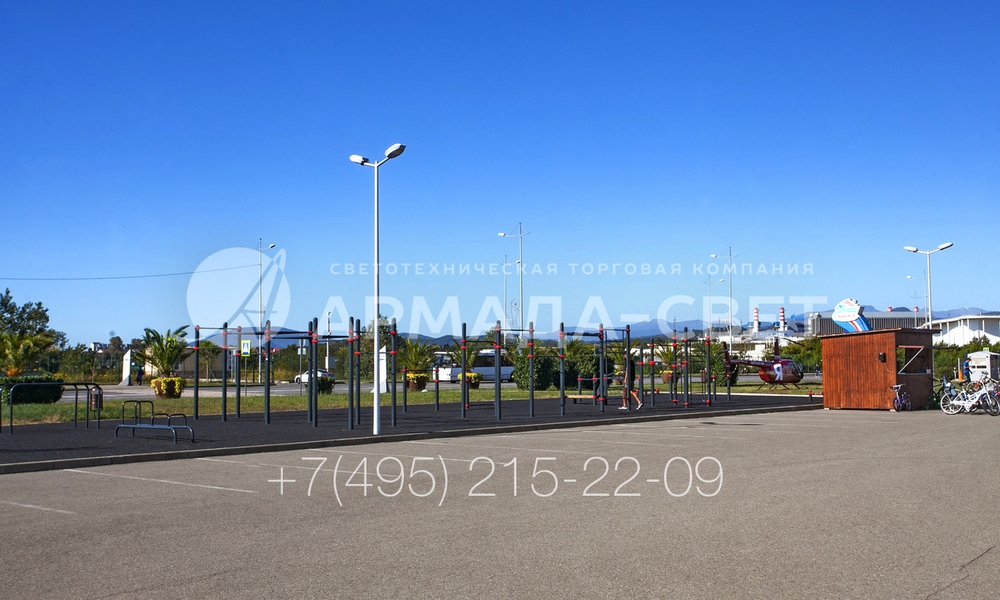

3) Круглоконические осветительные опоры высотой 5 метров освещают спортивные площадки и прилегающую территорию. На их верхушке с помощью кронштейна с наклонными консолями установлено два консольных светильника. Подводка проводов к ним производится внутри ствола, поэтому силовые линии защищены от повреждений из-за внешних факторов.

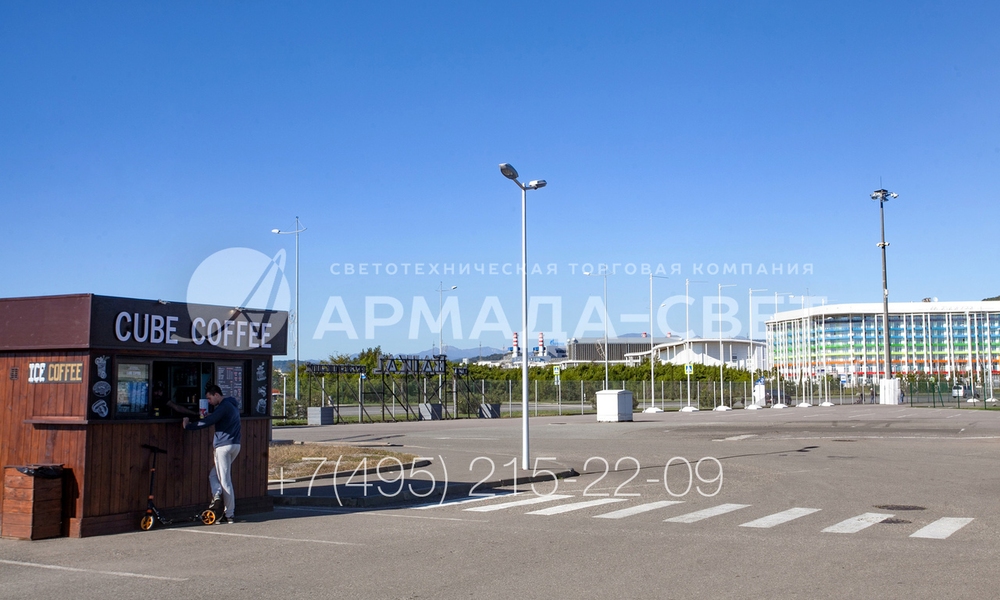

4) Круглоконические опоры применяются для создания местного освещения на больших открытых территориях. Для комплексного подхода вместе с опорами НПК могут применяться также мачты освещения и более высокие конструкции с декоративными светильниками. Все они видны на представленной фотографии.

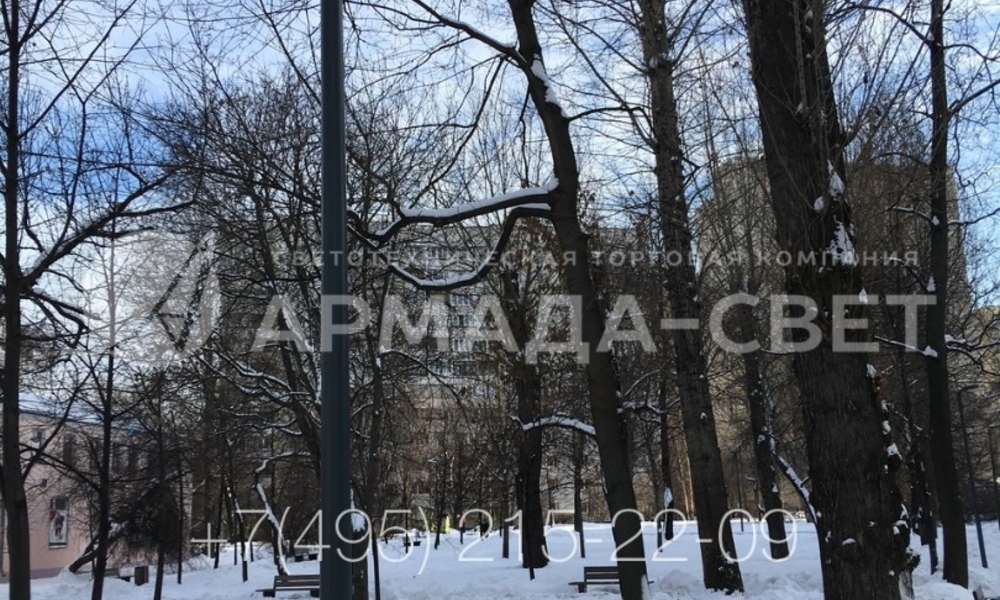

5) Осветительные опоры НПК с прямостоечным способом установки могут применяться для освещения парков и скверов вместо парково-декоративных конструкций. Они сделаны из листовой стали, поэтому имеют меньший вес. На верхушку установлен светодиодный светильник, он излучает яркий световой поток и потребляет минимум электроэнергии.
