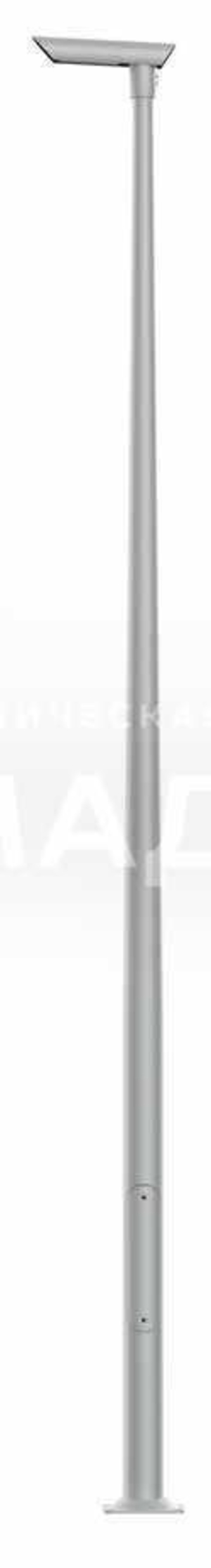

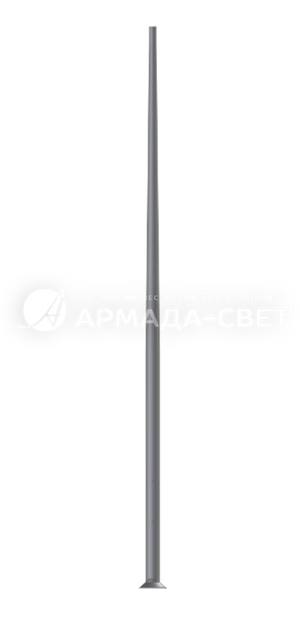

Тип SAL.../B60 Прямые алюминиевые опоры диаметром 114 мм у основания (грунта)
- Назначение опоры: Несиловая
- Высота (м): 2.5-4.5
- Производитель: ROSA
- Вес (кг): 7,1-12,9
- Тип опоры: НФ, ТФ
- Верхний диаметр (мм): 60
- Форма ствола опоры: Трубчатая
- Нижний диаметр (мм): 114
- Способ установки: Фланцевая
- Материал: Металлопрокат
- Покрытие: Порошковая покраска
- Подвод кабеля: Подземный
- Количество крепежных отверстий: 4
- Межцентровое расстояние отверстий B, мм: 180
- Размер фланца (мм): 224
- Габаритные размеры: см. таблицу
- Артикул производителя: SAL.../B60
В наличии
Цена: от 2 258 до 4 102 ₽ *
* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.
Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:
Запросить цену и сроки
Видеоответы на частые вопросы
-
Как подбирать мощность светильника исходя из высоты опоры освещения -
Какое расстояние между опорами освещения должно быть -
Правила монтажа опор освещения -
Какой срок службы опор и мачт освещения -
Какие опоры дешевле -
От чего зависит конструктив опоры -
Опоры бывают разными -
Как подобрать опоры освещения с учетом ветровых нагрузок
Описание
Анодирование: 10 цветов, каждый с возможностью глянца
Материал: шлифованный, анодированный алюминий, опция обеспечения эластомером по цвету опоры до высоты 350 мм (другая высота по желанию клиента); порошковая окраска по палитре RAL (в любой цвет по желанию клиента)
Диаметр окончания опоры: ø60 мм
Монтаж светильника: непосредственно на опоре, светильники с креплением ø60 мм с параметрами веса и поверхности, которые не превышают данных из таблицы выдержанности указанных в технической карте.
Упаковка: полипропиленовый материал
Сертификат пассивной безопасности 100NE2
Стандартная ниша ROSA
Технические данные
| Тип опоры | Внешний вид | SAL-2,5/B60 | SAL-3/B60 | SAL-3,5/B60 | SAL-4/B60 | SAL-4,5/B60 |
|---|---|---|---|---|---|---|
| Высота опоры H (мм) | |
2500 | 3000 | 3500 | 4000 | 4500 |
| Код | 42126/C... | 42120/C... | 42101/C... | 42102/C... | 42103/C... | |
| Вес нетто (кг) | 7,1 | 8,3 | 9,8 | 11,4 | 12,9 | |
| Ориентировочный единичный объем (м³)* | 0,056 | 0,067 | 0,078 | 0,09 | 0,1 | |
| Предлагаемые светильники для монтажа непосредственно на опоре | ISKRA LED ALFA, ELBA LED, ATLANTIS LED, MIRA LED, ELBA, OPA-1, OP, OZ | |||||
| Предлагаемые типы оголовников и светильников | WA-1 – светильник: OPA-1, OP; WR-8B/1/0,35/... – светильник IKSRA LED | |||||
| WR-4/1/0,5/5 ZP – светильник ISKRA LED | ||||||
| Тип фундамента / Тип анкерного устройства | B-50 / Z-50 | |||||
| Болтовое соединение | 4 x M14 | |||||
| Код фундамента / код анкерного устройства | 311150 / 311205 | |||||
| Комплект соединительных элементов | 4006 | |||||
| Размер основания (сторона /расстояние болтов / толщина) (мм) | 224 / 180 / 8 | |||||
*При заказах в количестве больше чем 10 шт. переданные единичные объёмы могут изменится из-за способа упаковки / С...выбор цвета анодирования

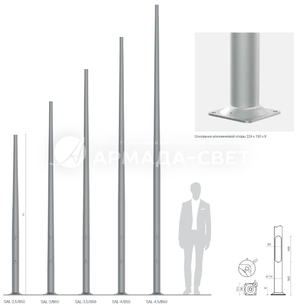

Габаритные размеры
Таблицы выдержанности
| SAL-2,5/B60 код 42126 | Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Тип оголовника | Допустимый вес единичного светильника | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. |
| WA-01 | 10 | 1,54 | 1,33 | 1,1 | 0,96 |
| WA-1 | 10 | 1,54 | 1,34 | 1,11 | 0,96 |
| WA-2 | 10 | 1,47 | 1,26 | 1,03 | 0,88 |
| WA-4 | 10 | 1,26 | 1,07 | 0,87 | 0,74 |
| WA-8/1 | 10 | 0,79 | 0,67 | 0,54 | 0,45 |
| WA-11/1 | 10 | 0,76 | 0,64 | 0,51 | 0,43 |
| WA-14/1 | 10 | 0,79 | 0,67 | 0,54 | 0,46 |
| SAL-2,5/B60 код 42126 | Допустимая боковая поверхность единичного светильника [м2] для Cx=1 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Допустимая масса светильников и оголовников (кг) | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. | |
| 20 | 1,42 | 1,24 | 1,04 | 0,92 | |
| SAL-3/B60 код 42120 | Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Тип оголовника | Допустимый вес единичного светильника | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. |
| WA-01 | 10 | 0,96 | 0,81 | 0,6 | 0,55 |
| WA-1 | 10 | 0,99 | 0,83 | 0,63 | 0,57 |
| WA-2 | 10 | 0,72 | 0,43 | 0,6 | 0,38 |
| WA-4 | 10 | 0,58 | 0,48 | 0,33 | 0,28 |
| WA-8/1 | 10 | 0,47 | 0,38 | 0,26 | 0,23 |
| WA-11/1 | 10 | 0,43 | 0,35 | 0,23 | 0,20 |
| WA-14/1 | 10 | 0,47 | 0,38 | 0,26 | 0,23 |
| SAL-3/B60 код 42120 | Допустимая боковая поверхность единичного светильника [м2] для Cx=1 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Допустимая масса светильников и оголовников (кг) | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. | |
| 20 | 0,83 | 0,78 | 0,56 | 0,51 | |
| SAL-3,5/B60 код 42101 | Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Тип оголовника | Допустимый вес единичного светильника | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. |
| WA-01 | 10 | 0,78 | 0,65 | 0,48 | 0,43 |
| WA-1 | 10 | 0,80 | 0,68 | 0,50 | 0,45 |
| WA-2 | 10 | 0,59 | 0,49 | 0,34 | 0,30 |
| WA-4 | 10 | 0,47 | 0,38 | 0,25 | 0,21 |
| WA-8/1 | 10 | 0,39 | 0,31 | 0,21 | 0,18 |
| WA-11/1 | 10 | 0,36 | 0,28 | 0,18 | 0,15 |
| WA-14/1 | 10 | 0,39 | 0,31 | 0,21 | 0,18 |
| SAL-3,5/B60 код 42101 | Допустимая боковая поверхность единичного светильника [м2] для Cx=1 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Допустимая масса светильников и оголовников (кг) | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. | |
| 20 | 0,68 | 0,58 | 0,45 | 0,41 | |
| SAL-4/B60 код 42102 | Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Тип оголовника | Допустимый вес единичного светильника | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. |
| WA-01 | 10 | 0,57 | 0,46 | 0,32 | 0,28 |
| WA-1 | 10 | 0,59 | 0,48 | 0,34 | 0,30 |
| WA-2 | 10 | 0,42 | 0,33 | 0,21 | 0,18 |
| WA-4 | 10 | 0,32 | 0,25 | 0,13 | x |
| WA-8/1 | 10 | 0,28 | 0,21 | x | x |
| WA-11/1 | 10 | 0,25 | 0,18 | x | x |
| WA-14/1 | 10 | 0,28 | 0,21 | x | x |
| SAL-4/B60 код 42102 | Допустимая боковая поверхность единичного светильника [м2] для Cx=1 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Допустимая масса светильников и оголовников (кг) | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. | |
| 20 | 0,51 | 0,43 | 0,32 | 0,29 | |
| SAL-4,5/B60 код 42103 | Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Тип оголовника | Допустимый вес единичного светильника | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. |
| WA-01 | 10 | 0,39 | 0,31 | 0,19 | 0,16 |
| WA-1 | 10 | 0,41 | 0,33 | 0,21 | 0,18 |
| WA-2 | 10 | 0,28 | 0,21 | x | x |
| WA-4 | 10 | 0,20 | 0,13 | x | x |
| WA-8/1 | 10 | 0,18 | x | x | x |
| WA-14/1 | 10 | 0,18 | x | x | x |
| SAL-4,5/B60 код 42103 | Допустимая боковая поверхность единичного светильника [м2] для Cx=1 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Допустимая масса светильников и оголовников (кг) | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. | |
| 20 | 0,37 | 0,31 | 0,22 | 0,2 | |

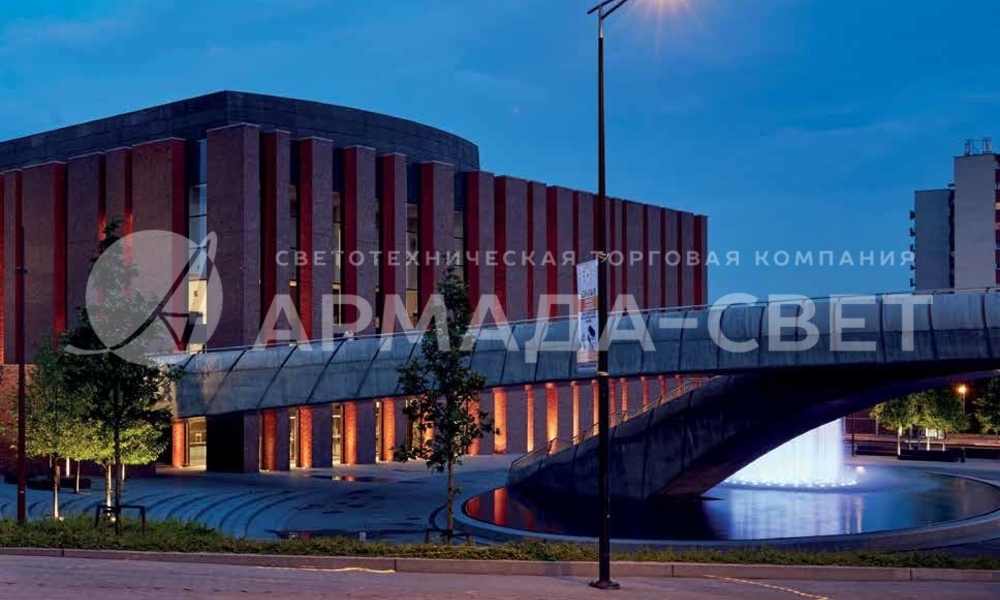

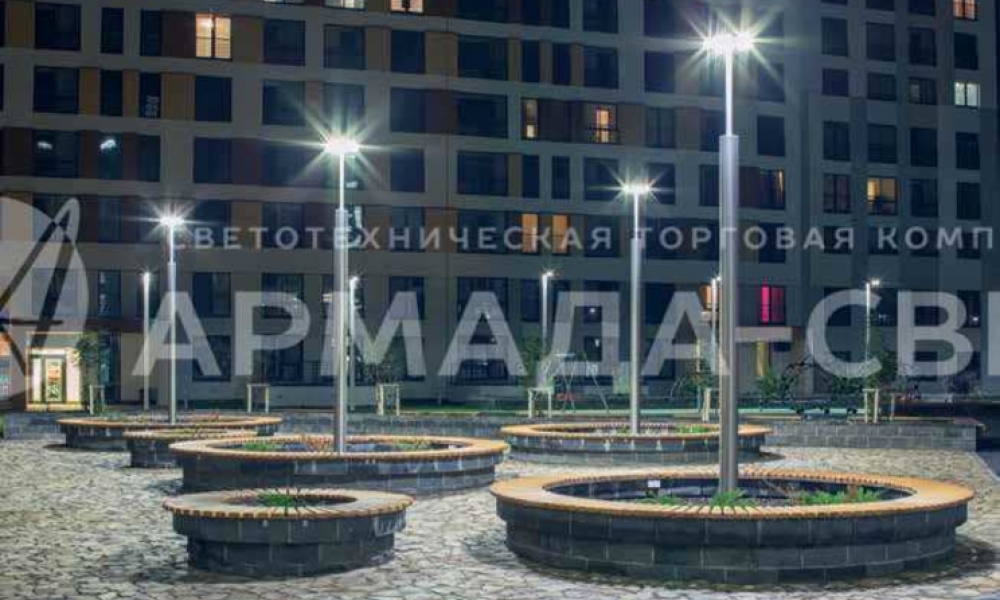

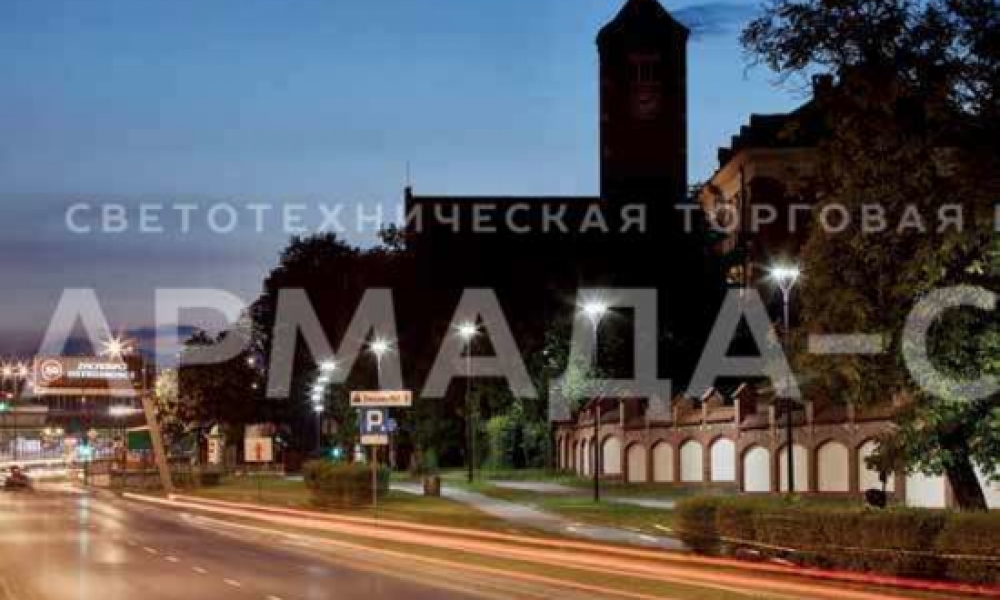

Галерея
1)
2)
3)
4)
5)
6)
7)
8)
