ОГСКС 0.7-10 Опоры граненые силовые контактной сети 1

Запросить цену и срок

Москва +7 (495) 215-22-09

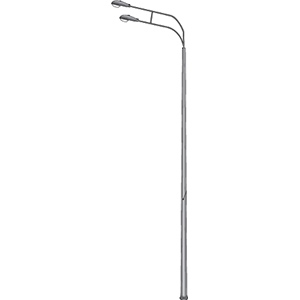

ОГСКС 0.7-10 Опоры граненые силовые контактной сети

Версия для печати

Область применения: Строительство контактных сетей городского электротранспорта, а также функциональное освещение автомобильных дорог, развязок.

Назначение опоры: Силовая, Контактной сети
Производитель: AMIRA
Высота (м): 10
Тип опоры: СФГ
Вес (кг): 454-542
Форма ствола опоры: Граненая
Верхний диаметр (мм): 320
Способ установки: Фланцевая
Нижний диаметр (мм): 392
Размер фланца (мм): 600
Нагрузка на опору (кг): от 0,7 до 2,3 т.
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Материал: Лиcтoвoй пpoкaт
Количество крепежных отверстий: 8
Межцентровое расстояние отверстий B, мм: 500
Артикул производителя: ОГСКС 0.7-10

В наличии

Цена: от 95 158 до 113 603 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Описание

ОГСКС 0.7-10 – силовая металлоконструкция, установка которой позволяет решить вопросы организации освещения проезжей части и тротуаров дорог различного типа и назначения. Универсальность опорных столбов позволяет задействовать их для прокладки контактных сетей электротранспорта, размещения СИП.

Опорная конструкция изготавливается из качественной стали, характеристики которой соответствуют будущим условиям эксплуатации изделий. Граненая поверхность повышает устойчивость столбов, обеспечивая возможность их установки в районах, где опоры испытывают серьезные ветровые нагрузки. Наружное освещение с помощью фонарных столбов данного типа осуществляется посредством размещения в верхней части кронштейна со светотехникой.

Эксплуатация в условиях воздействия неблагоприятных факторов обуславливает необходимость защиты конструкции от коррозии и прочих внешних воздействий. Для этого конструкция проходит стадию горячего цинкования, что кроме защиты делает изделие более привлекательным. При необходимости покрытие может дополняться окраской в выбранный цвет по каталогу RAL.

Изделие монтируется на фланцевое соединение. Установка выполняется на закладной бетонный фундамент.

Габаритные размеры опор

Основные параметры опор ОГСКС

Наименование	Верхний диаметр	Нижний диаметр	Наружный диаметр фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГСКС	d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГСКС 0.7-10 (2,0)	320	392	600	500	542	10
ОГСКС 0.7-10	320	392	600	500	454	10

Галерея

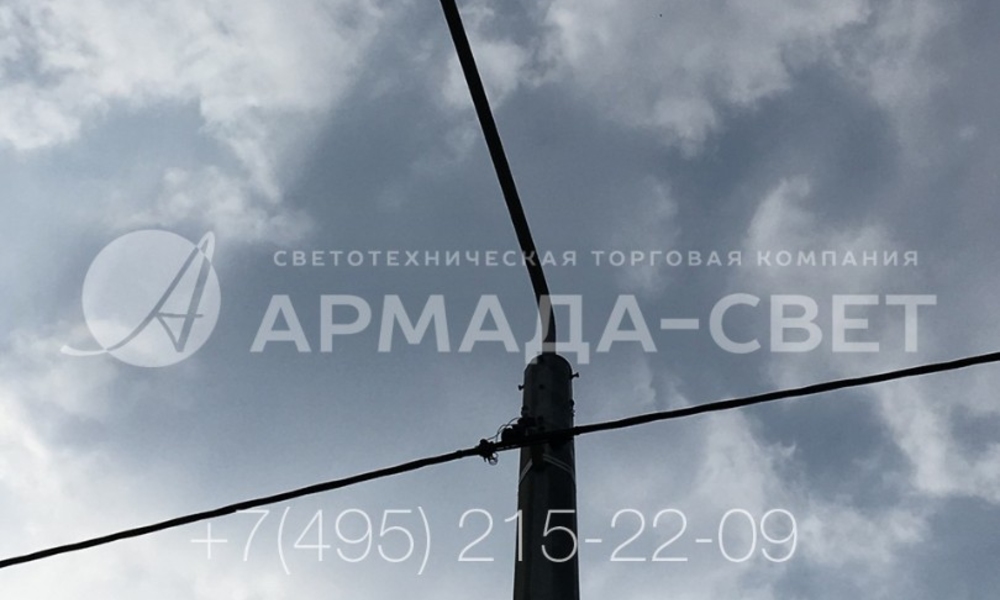

1) Опоры с граненым стволом, предназначенные для подвески контактной сети городского транспорта, используются также для освещения. Силовые провода для работы световых приборов подведены по воздуху, что позволяет строить инженерные сети на улицах с уже готовой инфраструктурой без ее разрушения.

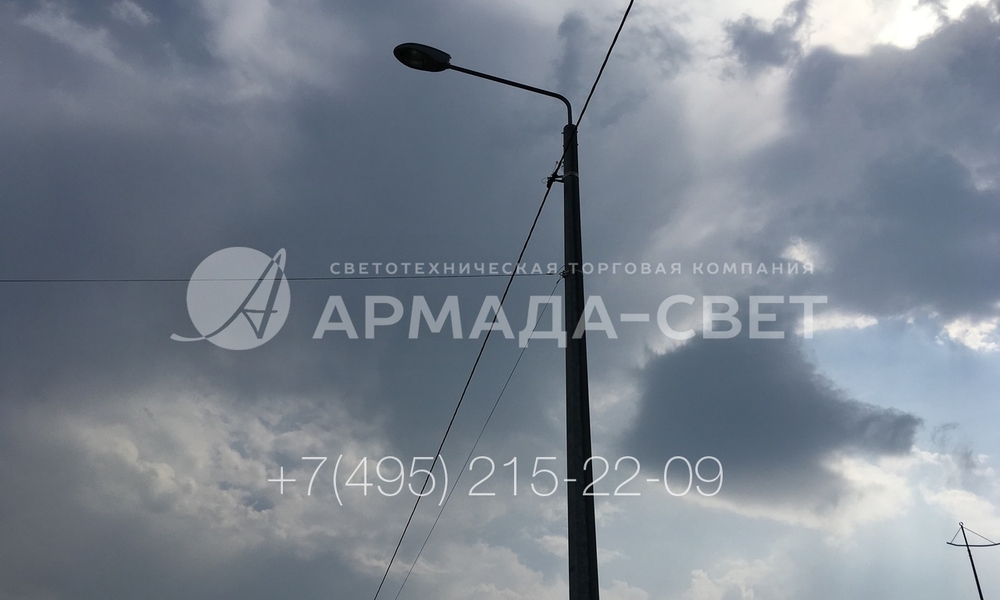

2) На фото изображена опора контактной сети с одним светильником с газоразрядной лампой и воздушной подводкой кабеля. Хорошо видны тросовые растяжки, с помощью которых можно прикреплять провода для работы троллейбусов и трамваев. Такой вариант дает возможность установить провода над широкой проезжей частью.

3) Несмотря на большое количество проводов на высоте в 7,5 метра, которые нужны для работы городского общественного электрического транспорта, светильники подключаются к электричеству с помощью внутренней проводки. На фото изображен кронштейн со световым прибором, на котором не видны кабели, что делает его более красивым.

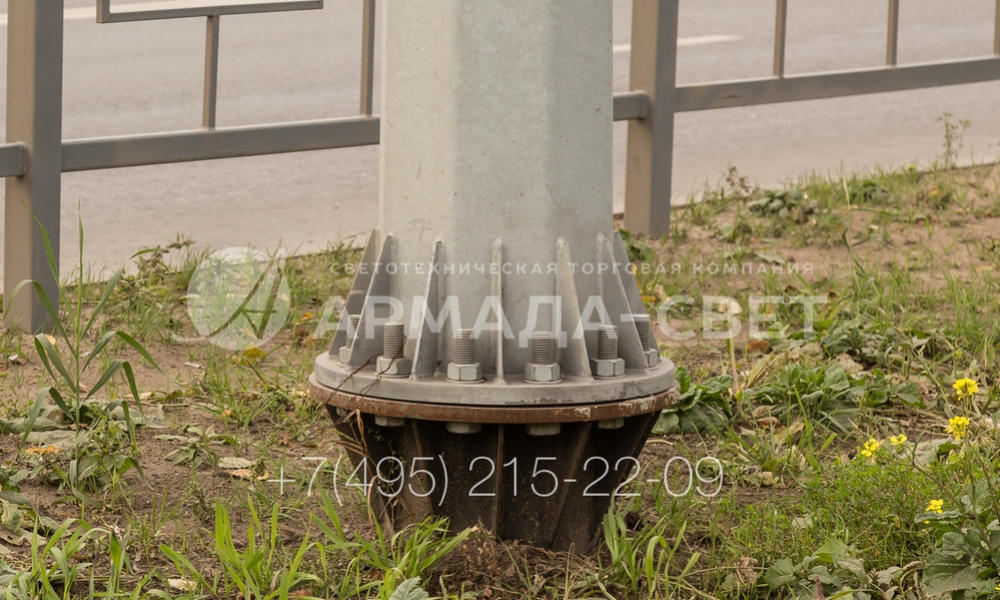

4) Установка опор контактной сети с граненым поперечным сечением в большинстве случаев производится на фланец. Это упрощает процесс установки и позволяет выполнить демонтаж наземной части. Чтобы увеличить прочность этого узла используется большое количество болтов, а сам подпятник дополнительно укреплен косынками.
