ОКС-0,3-9,0 Опоры круглые силовые

Версия для печати

Область применения: Предназначены для установки светильников, воздушной подвески кабельных сетей наружного освещения (СИП), устройства низковольтных линий электропередач ВЛ-0,4 кВ, рекламных и информационных щитов.

Назначение опоры: Силовая
Производитель: AMIRA
Высота (м): 9
Тип опоры: СП, СФ
Вес (кг): 337-316
Форма ствола опоры: Трубчатая
Верхний диаметр (мм): 159
Способ установки: Фланцевая, Прямостоечная
Нижний диаметр (мм): 219
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Материал: Трубный прокат
Количество крепежных отверстий: 6
Межцентровое расстояние отверстий B, мм: 293
Артикул производителя: ОКС-0,3-9,0

В наличии

Цена: от 70 635 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Описание

ОКС-0,3-9,0 – силовая металлоконструкция, установка которой обеспечивает создание необходимого уровня внешней освещенности в темное время. Такие столбы размещаются на придомовых территориях, в производственных секторах, жилых районах, а также вдоль автотрасс и дорог различного назначения. Опора подходит не только для размещения светотехники, но и подвода СИП, прокладки ЛЭП с пониженным напряжением. Устойчивость столбов к различным типам нагрузок позволяет применять их для размещения дорожных указателей и знаков, рекламных конструкций.

Опора ОКС-0,3-9,0 изготавливается из круглого трубного проката. Высокие технические параметры сырья позволяют получить прочную и надежную конструкцию с длительным сроком использования и возможностью установки в регионах с различным климатом. Освещение с помощью опор данного типа организуется посредством размещения в верхней части столба многорожковых кронштейнов со светотехникой.

Антикоррозийная защита обеспечивается посредством проведения горячей оцинковки. Образуемое на металле цинковое покрытие предотвращает развитие ржавчины, увеличивает продолжительность эксплуатации изделия до 30 лет. Опора монтируется на бетонный фундамент фланцевым способом.

Габаритные размеры опор

Основные параметры опор ОКС

Наименование	Верхний диаметр	Нижний диаметр	Подземная часть	Межцентровое расстояние отверстий	Вес	Высота
ОКС	d, мм	D, мм	L, м	B, мм	m, кг	H, м
ОКС-0,3-9,0 (И)	159	219	2	293	337/316	9

Галерея

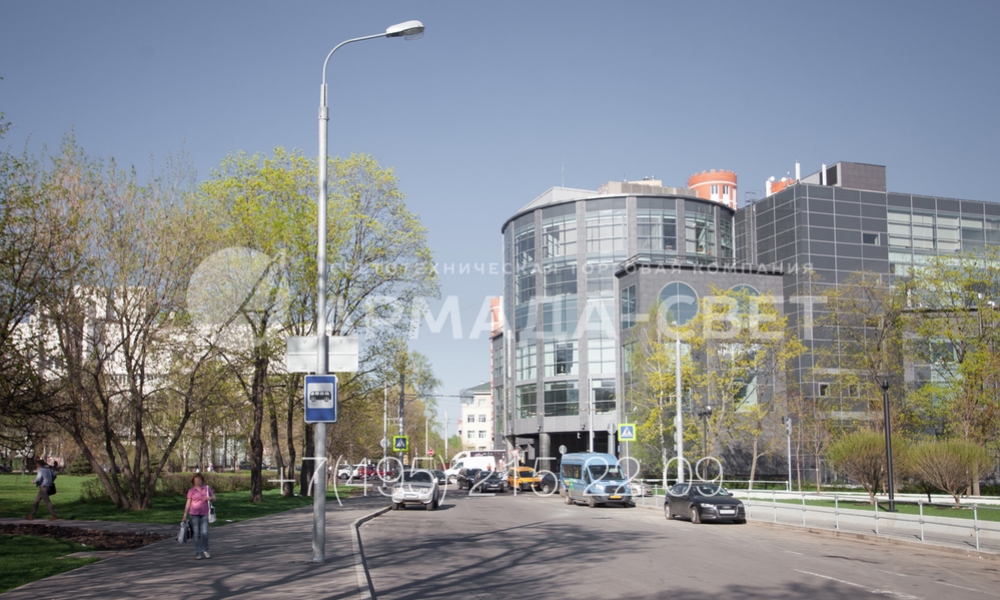

1) Опоры с круглым поперечным сечением часто применяются для освещения открытых площадок и улиц в городах. На ни могут устанавливаться разные типы светильников, которые дополнительно варьируются по виду источников света. Наиболее распространенными являются газоразрядные (на фото) и светодиодные лампы, так как они потребляют минимум электроэнергии.

2) На фото изображена опора ОКС, сделанная из трубного проката с круглым поперечным сечением. Хорошо видно, что ствол состоит из нескольких сегментов разного диаметра. Это улучшает внешний вид конструкции, позволяет уменьшить материалоемкость и вес готовой конструкции. Сегментное строение ствола позволяет опустить центр тяжести и повысить стабильность опоры.

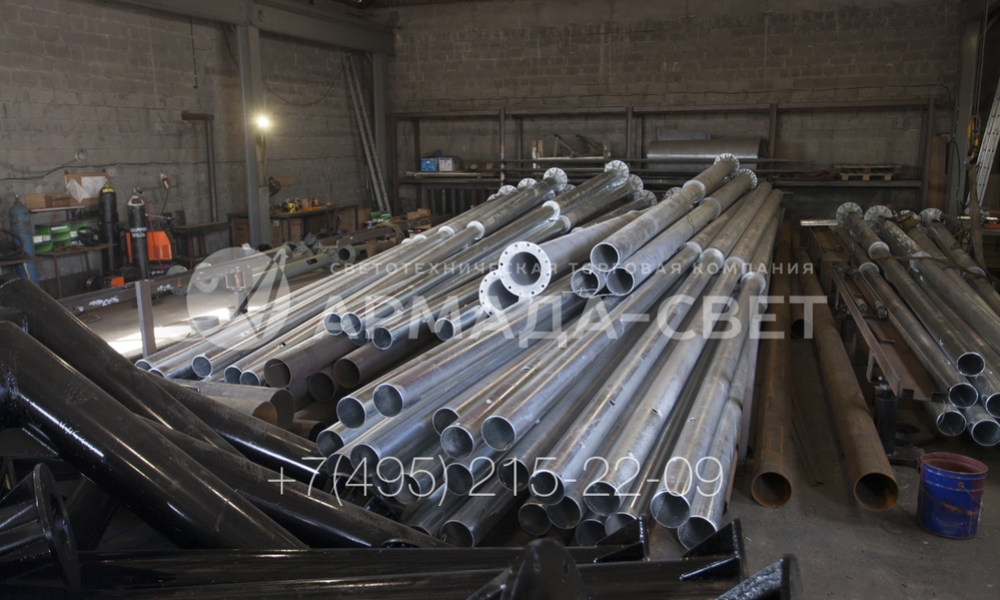

3) На фото изображены трубчатые опоры ОКС с фланцевым способом установки. В передней части фотографии видны закладные детали фундамента для монтажа. Они грунтуются и окрашиваются для защиты от коррозии, но не цинкуются. В нижних частях опор видны круглые фланцы с отверстиями, за которые наземная часть прикручивается к основанию.

4) Опоры ОКС имеют очень красивый дизайн. Поэтому их часто применяют для освещения дорожек в парках и скверах. Круглое поперечное сечение ствола органично сочетается с высокой растительностью. Воздушная подводка кабеля (как на фото) позволяет избежать разрушения газонов при прокладке системы освещения.
