ОКС-0,4-9,0 Опоры круглые силовые 1

Запросить цену и срок

Москва +7 (495) 215-22-09

ОКС-0,4-9,0 Опоры круглые силовые

Версия для печати

Область применения: Предназначены для установки светильников, воздушной подвески кабельных сетей наружного освещения (СИП), устройства низковольтных линий электропередач ВЛ-0,4 кВ, рекламных и информационных щитов.

Назначение опоры: Силовая
Производитель: AMIRA
Высота (м): 9
Тип опоры: СП, СФ
Вес (кг): 458-438
Форма ствола опоры: Трубчатая
Верхний диаметр (мм): 159
Способ установки: Прямостоечная, Фланцевая
Нижний диаметр (мм): 219
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Материал: Трубный прокат
Количество крепежных отверстий: 6
Межцентровое расстояние отверстий B, мм: 293
Артикул производителя: ОКС-0,4-9,0

В наличии

Цена: от 95 997 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Описание

Круглая стальная опора ОКС-0,4-9,0 – металлоконструкция силового типа, сырьем для которой выступает трубный прокат. Опорные столбы применяются для создания требуемого нормативами уровня наружной освещенности на открытых площадках, городских объектах, жилых районах и промышленных комплексах. Техпараметры опоры позволяют применять ее для подвеса СИП, что обеспечивает востребованность изделия в районах, где кабеля не могут прокладываться под землей. Универсальная опора ОКС-0,4-9,0 также применяется для прокладки маломощных ЛЭП, размещения информационных и рекламных конструкций.

Опорные столбы изготавливаются из трубного проката круглого сечения. Высокое качество стали повышает устойчивость изделия к различным типам нагрузок и воздействию природных факторов. Организация освещения с помощью опор осуществляется посредством размещения на столбах многорожковых кронштейнов, обеспечивающих установку до четырех светильников.

От внешних факторов среды опору защищает цинковый слой, наносимый на металл горячим способом. Антикоррозийное покрытие обеспечивает эксплуатацию опор в течение 30 лет и не требует обновления либо замены с течением времени.

Габаритные размеры опор

Основные параметры опор ОКС

Наименование	Верхний диаметр	Нижний диаметр	Подземная часть	Межцентровое расстояние отверстий	Вес	Высота
ОКС	d, мм	D, мм	L, м	B, мм	m, кг	H, м
ОКС-0,4-9,0 (И)	159	219	2	293	458/438	9

Галерея

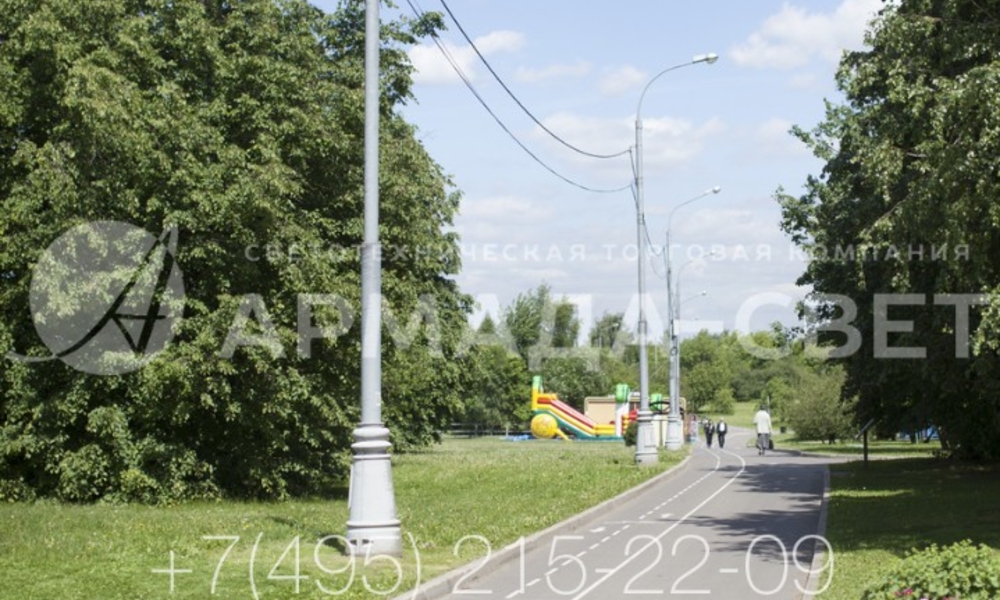

1) Опоры типа ОКС относятся к разновидности силовых. Кабели для подачи электричества к ним подводятся по воздуху. Чтобы избежать преждевременного разрушения или обрыва низковольтной магистрали, используются специализированные самонесущие изолированные провода. Они выдерживают нагрузку от собственного веса, ветра, дождя, снега и т.п.

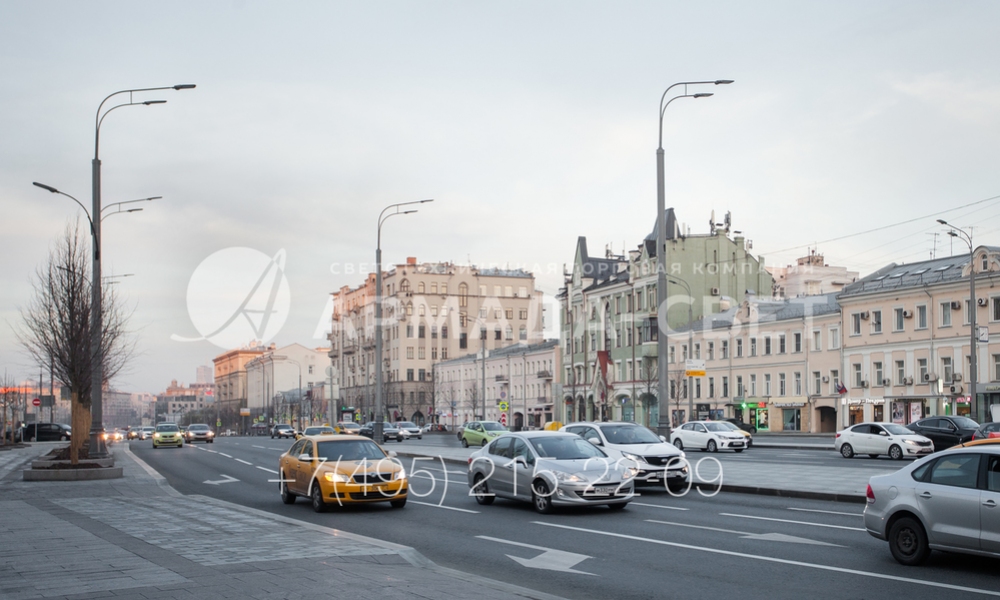

2) Опоры с круглым поперечным сечением модели ОКС делаются из трубного проката. Производитель использует для изготовления трубы с разным диаметром из углеродистой стали определенной марки (зависит от района эксплуатации). Так как для формирования ствола не нужно гнуть листы стали, стоимость опоры получается ниже.

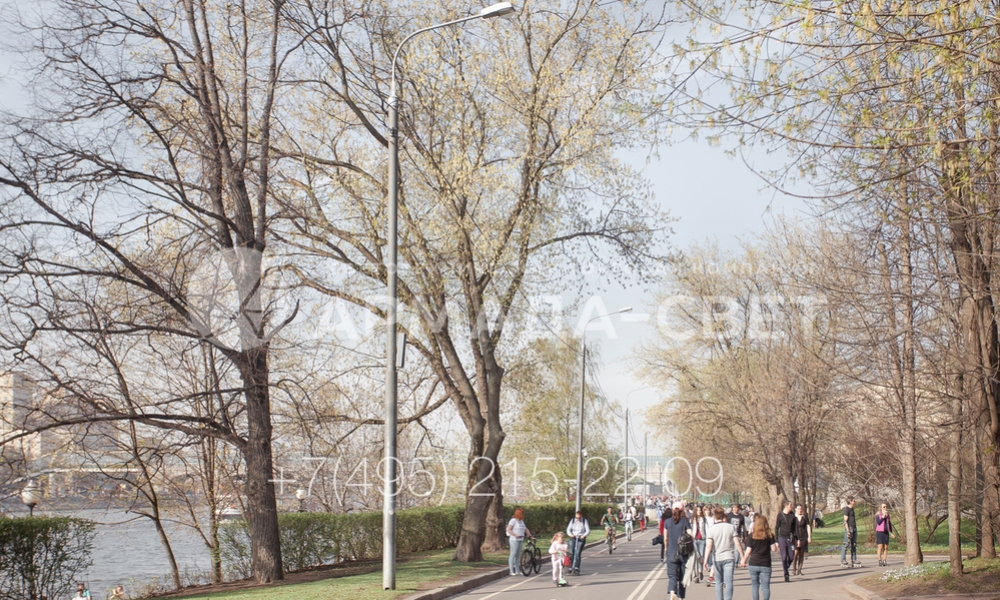

3) На этой фотографии изображены опоры ОКС, на верхушке которых установлены консольные светильники с газоразрядными лампами, а на самом стволе – громкоговорители системы оповещения. Благодаря круглому поперечному сечению ствола эти изделия органично смотрятся в парках, скверах и других подобных местах.

4) У опор из трубного проката имеется унифицированный оголовок, на который можно устанавливать разные типы кронштейнов. В стандартной комплектации используются кронштейны с обечайками и креплением с помощью болтов на них. Однако возможна модификация под разновидности с хвостовиком и ограничительной шайбой.

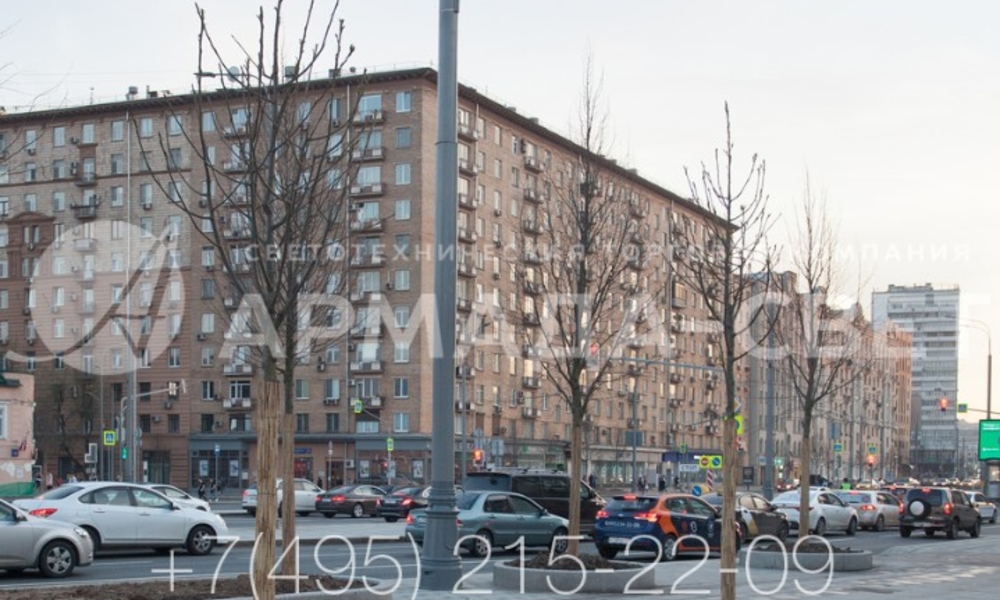

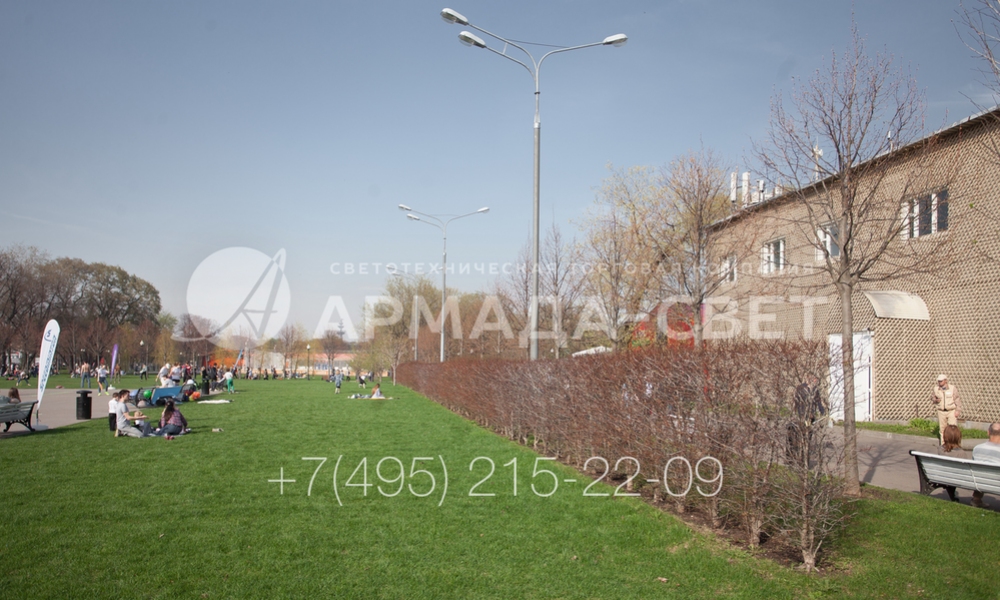

5) Опоры ОКС сделаны из трубного проката и имеют красивый дизайн. Толщина труб, из которых они конструируются, подобрана таким образом, чтобы выдерживать нагрузку на верхнюю часть в пределах 400 кг. Поэтому можно установить не только два светильника на высоком кронштейне на оголовок, но и дополнительный световой прибор с помощью рожка на ствол.

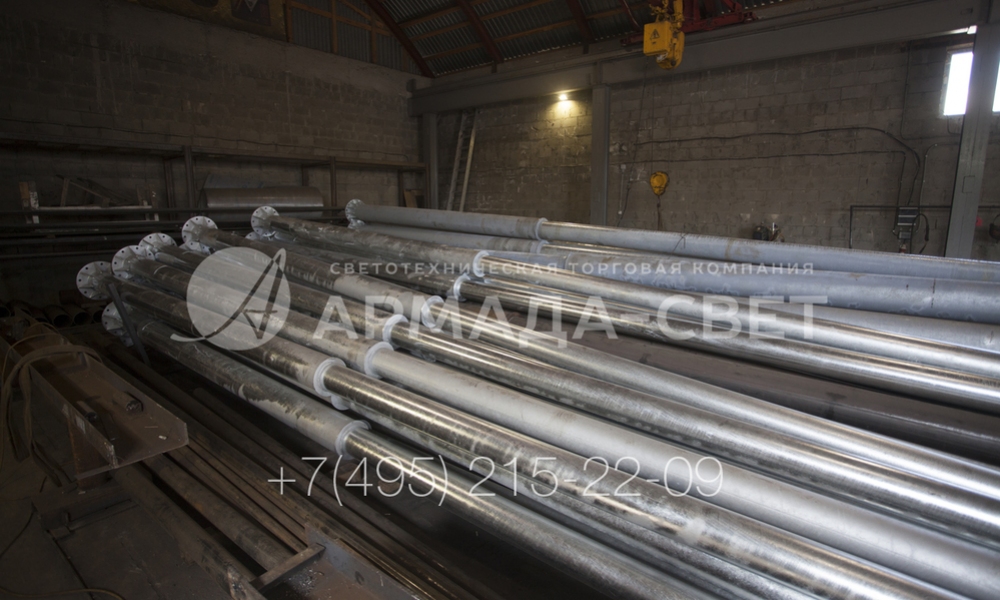

6) На фото изображены опоры ОКС на складе производителя. Изделия делаются согласно типовой технической документации и в большом количестве доступны для отгрузки. Поэтому предприятие может выполнить заказ любого объема в минимальные сроки. При необходимости опоры могут быть адаптированы под индивидуальные требования заказчика.

7) В стандартном варианте комплектации трубчатые опоры устанавливаются на фланец, который прикручивается на закладную деталь фундамента. Чтобы задекорировать массивный монтажный узел, используются декоративные тумбы. По индивидуальному заказу в нижней части опоры может быть оставлен хвостовик для крепления прямостоечным способом.

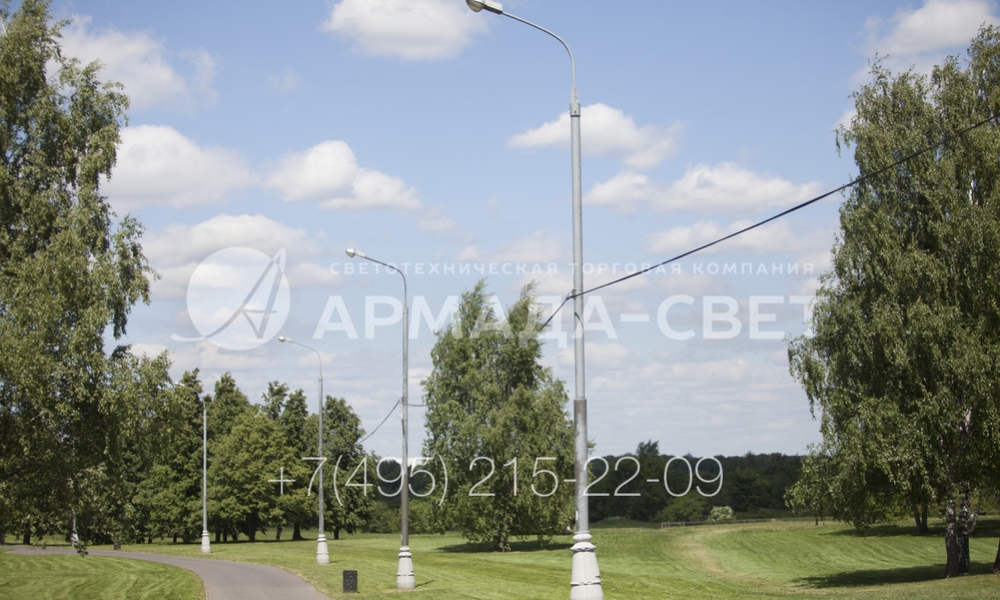

8) Осветительные опоры ОКС могут использоваться для решения различных технических задач в сфере освещения. В представленном на фото варианте они применяются для освещения дорожки в парке. За счет газоразрядной лампы светильник потребляет минимум электроэнергии, а воздушная подводка кабеля упрощает процесс прокладки проводов без земляных работ.

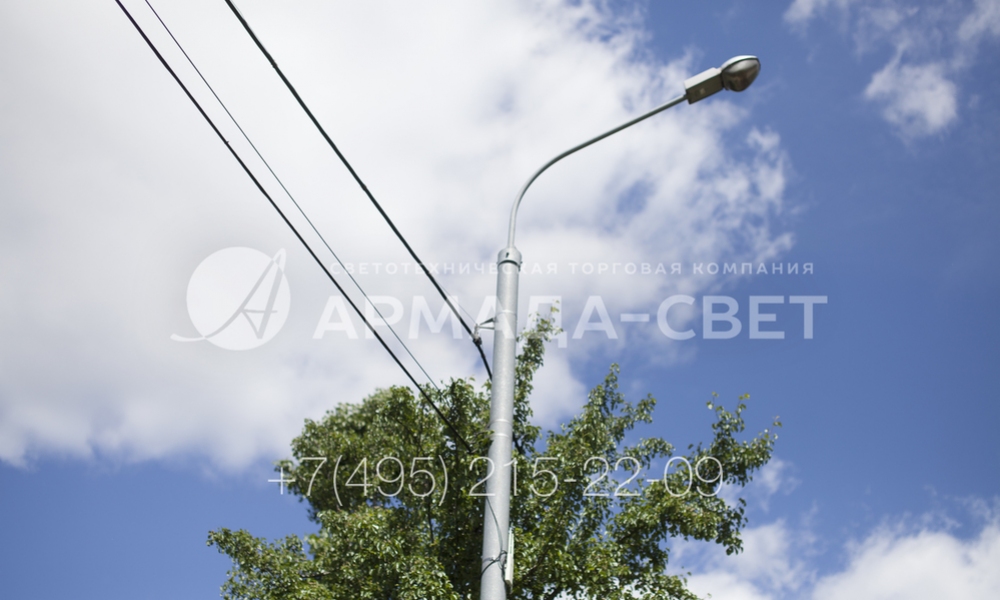

9) Опоры ОКС делаются из трубного проката и имеют повышенную прочность. На их верхушках может устанавливаться один светильник, как это изображено на фотографии, а также несколько световых приборов. Подвеска кабеля производится на отдельно приобретаемые кронштейны. Монтажный фланец внизу замаскирован декоративной тумбой.
