ОКС Опоры круглые силовые

Версия для печати

Область применения: Предназначены для установки светильников, воздушной подвески кабельных сетей наружного освещения (СИП), устройства низковольтных линий электропередач ВЛ-0,4 кВ, рекламных и информационных щитов.

Назначение опоры: Силовая
Производитель: AMIRA
Высота (м): 9-13
Тип опоры: СФ, СП
Вес (кг): 316-1520
Форма ствола опоры: Трубчатая
Верхний диаметр (мм): 159-325
Способ установки: Прямостоечная, Фланцевая
Нижний диаметр (мм): 219-426
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Материал: Трубный прокат
Количество крепежных отверстий: 6
Артикул производителя: ОКС-0,3...1,5-9,0...13,0

В наличии

Цена: от 70 635 до 308 531 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Описание

ОКС – опора круглая силовая, изготовлена из трубного проката. Антикоррозийная защита выполнена методом горячего цинкования, имеющего гарантийный срок не менее 15 лет. Поперечное сечение опоры круглое. На опоре могут размещаться: осветительные приборы и кабеля, обеспечивающие их питание, низковольтные линии электропередач ВЛ-0,4кВ, рекламные и информационные щиты. Нагрузка на опору, имеющую высоту 9,0 (11,0; 13,0) м, может составлять от 0,3 до 1,5 тонны. Кронштейн (1, 2-х, 3-х или 4-х рожковый) крепится к опоре 8-ю винтами, обеспечивая надежную фиксацию. Крепеж изготовлен из нержавеющей стали или оцинкованный.

ОКС изготавливается с фланцем или с заглубляемой частью, длина которой 2 (3) метра. Опора с фланцем устанавливается на фундамент, состоящий из металлического закладного элемента и бетона. Параметры фундамента, зависят от конструкции опоры и несущей нагрузки. Межцентровое расстояние фланца различное. Верхний диаметр опоры составляет 159 (219; 273; 325) мм, нижний – 219 (273; 325; 426) мм. К преимуществам опор относится: возможность изготовления по индивидуальным заказам, длительный срок эксплуатации, эстетичный вид.

Преимущества

Эстетичный внешний вид.
Длительный срок эксплуатации.
Возможность изготовления опор по индивидуальным параметрам в зависимости от нагрузки на опору и климатических условий.

Устройство

Опоры изготавливаются из трубного проката, имеют в поперечном сечении круг, могут нести нагрузку от 300 до 2700 кг.
Защищены от коррозии методом горячего цинкования (ГОСТ 9.307.-89). Данный вид покрытия не является декоративным и носит сугубо функциональный характер. Гарантия на коррозийную стойкость — не менее 15 лет.
Кронштейн (одно-, двух-, трех- и четырех-рожковый) крепится восемью винтами. Это обеспечивает его надежную фиксацию при воздействии ветровых и вибрационных нагрузок. Весь крепеж оцинкованный или выполняется из нержавеющей стали.

Покрытие

Горячее цинкование.

Фундамент

Фундамент состоит из закладного металлического фундамента и бетона. Тип и размер фундамента определяется в зависимости от расчета выбранной конструкции опоры.

Примечание: Завод оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия.

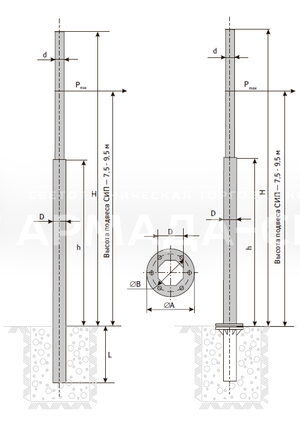

Габаритные размеры опор

Основные параметры опор ОКС

Наименование	Верхний диаметр	Нижний диаметр	Подземная часть	Межцентровое расстояние отверстий	Вес	Высота
ОКС	d, мм	D, мм	L, м	B, мм	m, кг	H, м
ОКС-0,3-9,0	159	219	2	293	337/316	9
ОКС-0,4-9,0	159	219	2	293	458/438	9
ОКС-0,7-9,0	219	273	2	363	554/523	9
ОКС-0,8-9,0	219	273	2	363	554/523	9
ОКС-1,5-9,0	273	325	2	450	821/758	9
ОКС-0,4-11,0	219	273	3	363	636/606	11
ОКС-0,6-11,0	219	273	3	363	696/669	11
ОКС-1,0-11,0	273	325	3	450	972/948	11
ОКС-1,8-11,0	325	426	3	552	1375/1318	11
ОКС-1,1-13,0	325	426	3	552	1420/1364	13
ОКС-1,5-13,0	325	426	3	552	1520/1472	13

Галерея

1) Круглая силовая опора отличается от аналогов из листовой стали красивым внешним видом. Кроме того, основным плюсом использования этих изделий является их доступная стоимость. Снижение цены возможно благодаря тому, что для производства этих опор не нужно использовать сложную технологию резки, гибки и сваривания листовой стали.

2) На фото изображена круглая силовая опора, установленная в парке. Кабели для работы световых приборов и другого оборудования подвешены в воздухе, поэтому при прокладке не потребовалось рыть котлованы и портить газоны. Прочности ствола достаточно, чтобы удерживать светильники, СИП и видеокамеры для наружного наблюдения.

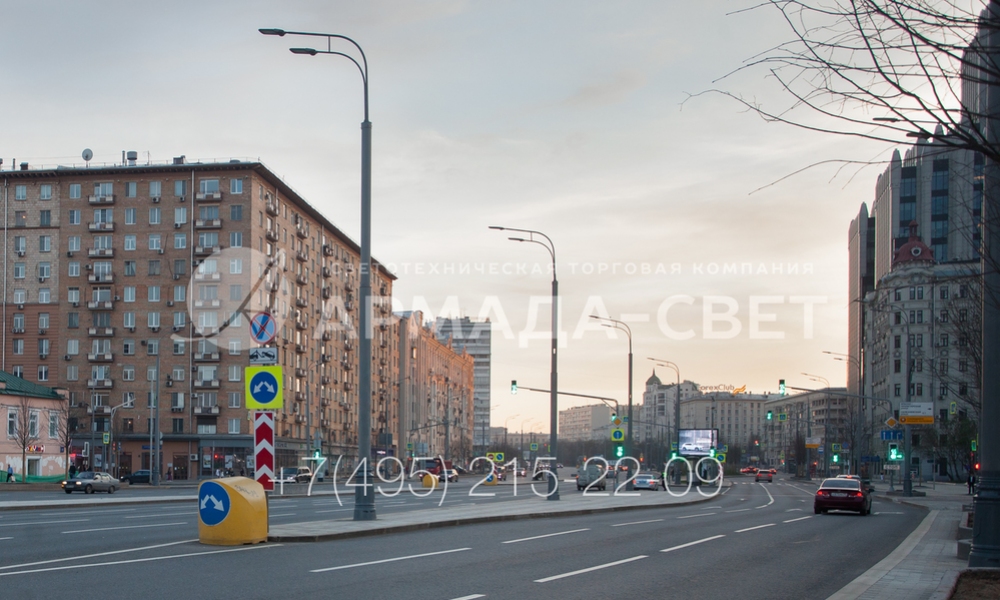

3) Осветительные опоры из трубного проката выдерживают достаточно большую нагрузку. Их часто применяют для освещения улиц города, чтобы одновременно украсить населенные пункты. В приведенном на фото примере на оголовке закреплен двойной кронштейн под светильники для проезжей части, а на стволе – одинарный для освещения тротуаров.

4) Силовые опоры типа ОГКС могут подключаться к электричеству с помощью воздушных кабелей. Однако в населенных пунктах часто используют подземную подводку. Связано это с желанием улучшить внешний вид улиц, защитить провода от повреждений из-за воздействия природных факторов или столкновений с техникой.

5) Круглые силовые опоры из трубчатого проката выдерживают значительную нагрузку на верхнюю часть. Чаще всего на них устанавливаются консольные светильники, однако в приведенном на фото примере на оголовок установлен декоративный кронштейн с четырьмя рожками, на которых закреплены световые приборы подвесного типа.

6) На фото изображена трубчатая опора с круглым поперечным сечением. Ее поверхность окрашена для улучшения внешнего вида, а на верхушке закреплен кронштейн с обечайкой и двумя рожками под консольные световые приборы. Подводка кабеля выполнена воздушным способом, ввод провода внутрь произведен через отверстие под оголовком.

7) На фото изображены трубчатые опоры с прямостоечным и фланцевым способами установки. Прямостоечные опоры имеют хвостовик, который бетонируется в фундаменте без использования закладной детали. Фланцевые оснащаются круглой деталью с отверстиями и укрепляющими косынками, с помощью которых наземная часть прикручивается к ЗДФ.

8) Трубчатые силовые опоры уличного освещения могут устанавливаться вдоль автомобильных дорог для их освещения. В классическом варианте на их оголовок устанавливается кронштейн с одним или двумя рожками и светильниками, размещенными один над другим. Подводка кабелей выполняется воздушным способом, монтаж может быть разным.

9) Силовые провода, по которым подается электричество к светильникам на оголовке, подвешиваются на специальную арматуру на стволе. Так как для прокладки таких линий не нужно рыть котлованы между фундаментами, строительство системы освещения вдоль дороги занимает минимум времени и требует меньших затрат.
