ОТ-6 Опоры трубчатые 1

Запросить цену и срок

Москва +7 (495) 215-22-09

ОТ-6 Опоры трубчатые

Версия для печати

Область применения: Освещение магистралей, транспортных развязок, мостов, дворов, парков, площадей, парковок и пр.

Назначение опоры: Силовая
Производитель: AMIRA
Высота (м): 6
Тип опоры: ОТп, ОТф
Вес (кг): 99/113
Форма ствола опоры: Трубчатая
Верхний диаметр (мм): 133
Способ установки: Фланцевая, Прямостоечная
Нижний диаметр (мм): 159
Размер фланца (мм): 300
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Материал: Трубный прокат
Количество крепежных отверстий: 4
Межцентровое расстояние отверстий B, мм: 200
Артикул производителя: ОТ-6

В наличии

Цена: от 20 750 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Описание

Опора трубчатого типа ОТ-6 – металлоконструкция, применяемая для организации уличной иллюминации на различных объектах. Опорные столбы монтируются в жилом и промышленном секторе, на автомагистралях, в парковых зонах. Универсальность конструкции позволяет устанавливать опоры ОТ-6 в регионах с сильными ветрами и высокой влажностью.

Для изготовления изделия применяется трубный прокат из стали. Опора состоит из двух секций разного диаметра. Технические параметры конструкции обеспечивают ее эксплуатацию в течение 30 лет, независимо от места установки. Изделие имеет гладкую поверхность, подсветка с помощью опор организуется посредством размещения светотехники подвесного или консольного типа. Фонари размещаются на кронштейнах, фиксируемых к опоре винтами. Крепежные элементы, как и сама опора, проходят обработку горячим цинкованием для создания надежной защиты от коррозии. В процессе эксплуатации покрытие не требует обновления или замены. По заказу опора дополнительно окрашивается лакокраской.

Монтаж опорных столбов выполняется на закладной фундамент, состоящий из бетона и металлического закладного элемента. Соединение с ЗДФ выполняется через фланец.

Габаритные размеры опор

Основные параметры опор ОТ

Наименование	Верхний диаметр	Нижний диаметр	Размеры опорного фланца	Межцентровое расстояние отверстий	Подземная часть	Вес Ф/L	Высота
	d, мм	D, мм	А, м	B, мм	L, мм	m, кг	H, м
ОТ-1-6 (И)	133	159	300x300	200	1,5	99/113	6

Галерея

1) Опоры ОТ высотой 6 метров применяются для освещения мест массового отдыха людей, так как имеют красивый дизайн. На этой модели установлен парный консольный кронштейн с двумя приборами освещения. Благодаря такому углу наклона рожков опора может создать заливающее освещение на большой площадке. Внизу закреплена камера наружного наблюдения.

2) Если необходимо использовать опору для создания заливающего освещения на большой территории, прилегающей к стволу, на оголовок устанавливается несколько мощных светильников. В этом варианте опора использована для освещения территории образовательного учреждения. Подводка кабелей к опоре выполнена под землей.

3) На фотографии изображена трубчатая опора с круглым поперечным сечением, которая используется для решения сразу двух задач. Во-первых, она освещает проезжую часть, для чего устанавливаются парные светильники с газоразрядными лампами. Во-вторых, обеспечивает безопасное передвижение по тротуару.

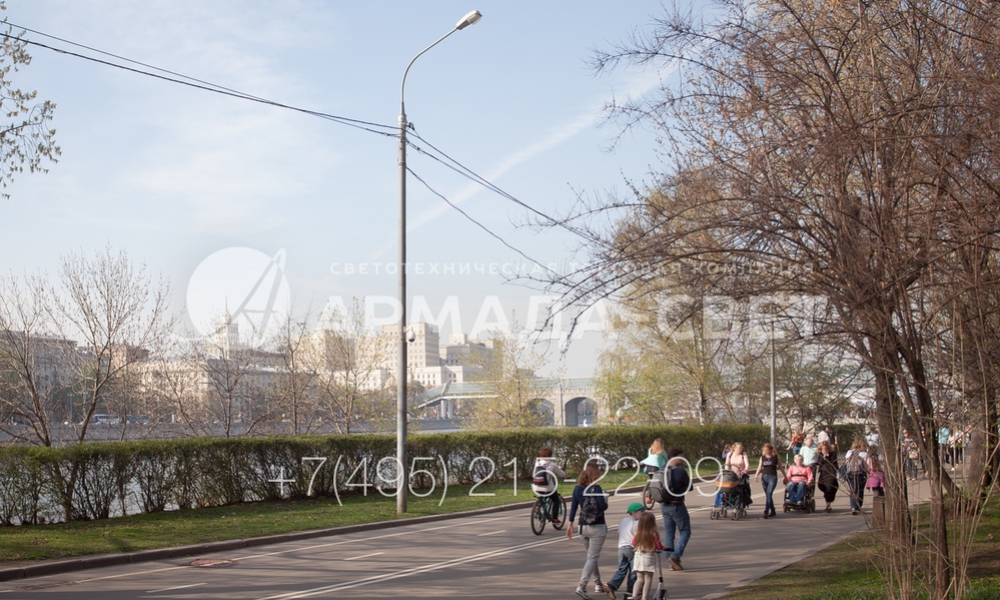

4) На этом фото опора типа ОТ применяется для освещения территории сквера. Для обеспечения безопасности людей на стволе дополнительно закреплена камера наблюдения. Провода для работы оборудования подведены по воздуху, чтобы не нужно было рыть траншеи при строительстве. Используется консольный светильник с газоразрядной лампой.

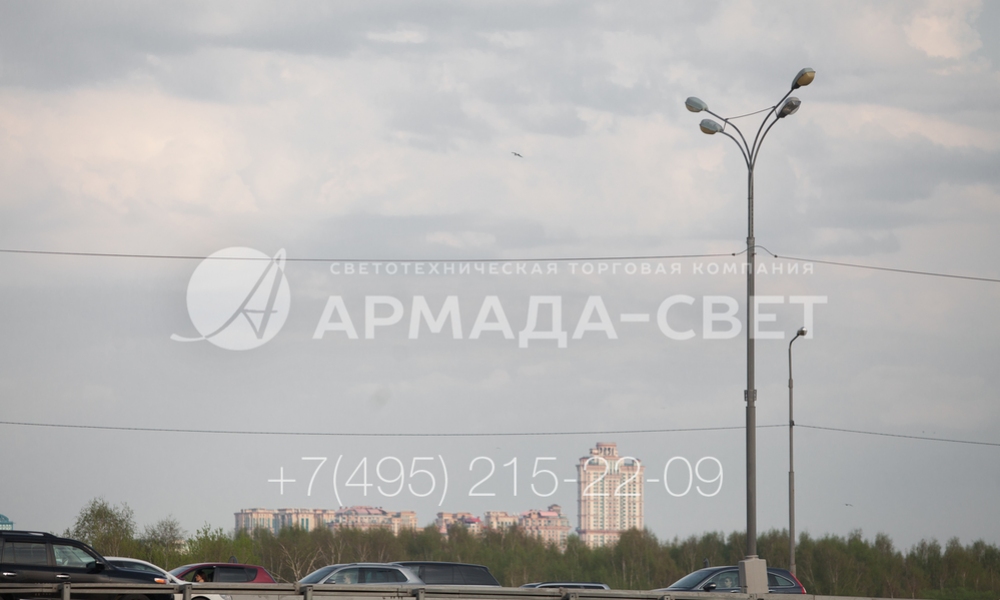

5) На фото изображена трубчатая опора, которая используется для освещения проезжей части. Установка этой опоры выполнена прямо на ограждении, для чего использована фланцевая модель опоры. Подводка кабеля производится по воздуху, так как под опорой отсутствует грунт для установки линий в защитных кожухах в траншеях.

6) На фото изображена опора уличного освещения с круглым поперечным сечением ствола, которая сделана из трубного проката. Эта модель имеет хвостовик для установки в грунте без использования закладной детали фундамента. Подводка кабелей выполнена под землей, чтобы не портить внешний вид сквера.

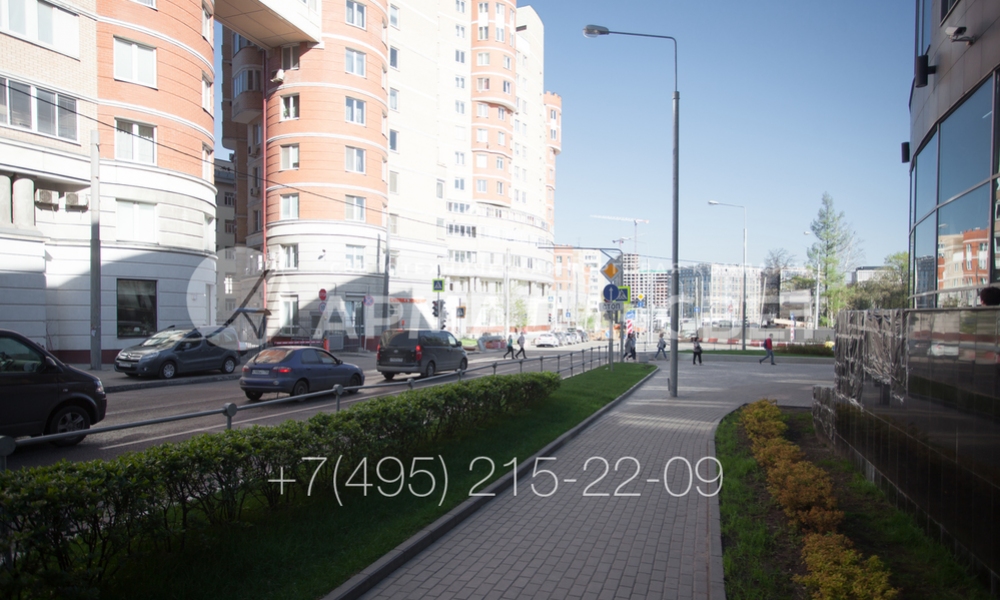

7) Если опоры ОТ используются для освещения проезжей части или тротуара в жилом микрорайоне, лучше выбирать подземную подводку кабелей. После окончания строительства силовые линии не будут видны в воздушном пространстве улицы, что улучшает внешний вид тротуаров и проезжей части. Монтаж в этом случае производится на хвостовик.

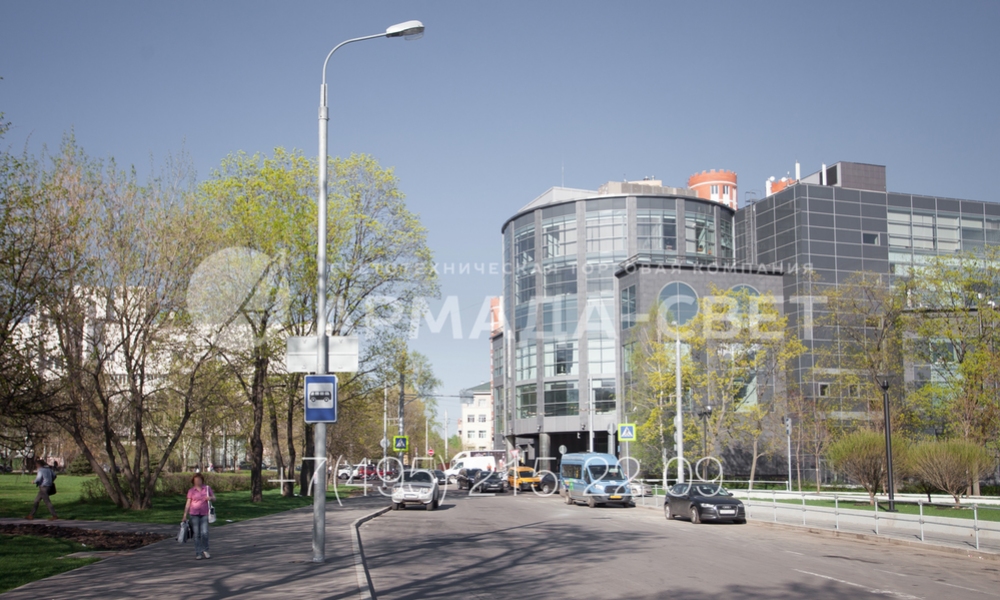

8) Опора трубчатого типа используется для освещения улицы города и размещения дорожного знака. Он закреплен прямо на стволе вместе с информационной табличкой. Модифицировать ее под установку знака не нужно. Световой прибор установлен на оголовке с помощью кронштейна с креплением за обечайку.

9) Если необходимо украсить с помощью опор место массового отдыха людей, можно окрасить опору типа ОТ поверх цинкового защитного слоя. В приведенном на фото примере используется черная краска, однако цвет можно выбрать самостоятельно из палитры RAL. ЛКП играет декоративную роль, а цинковая защита обеспечивает срок службы до 30 лет.

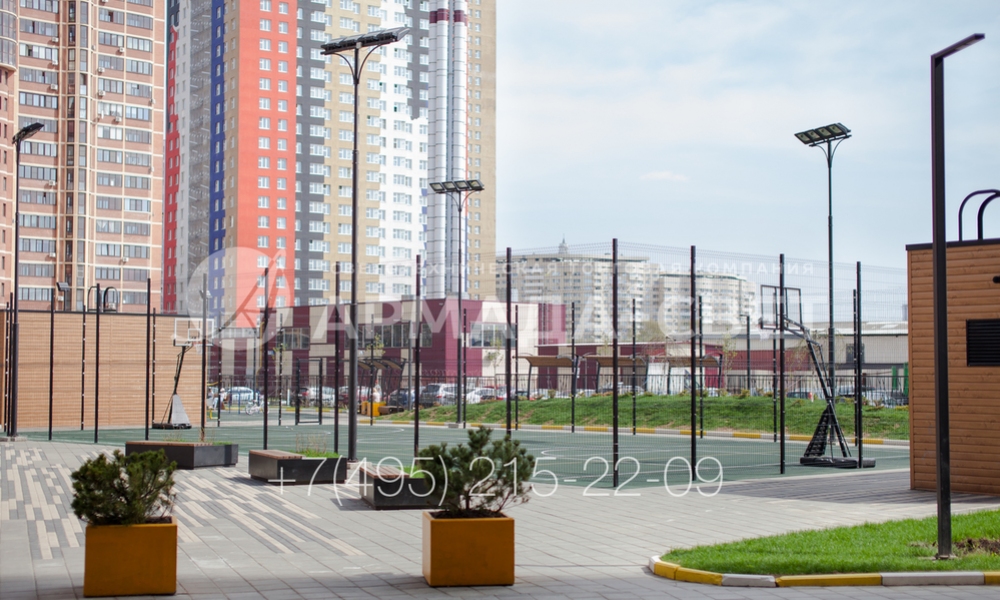

10) Осветительные опоры силового типа – ОТ – можно использовать для освещения спортивных площадок. В представленном на фото варианте осветительные опоры оснащаются прожекторами на Т-образных кронштейнах, которые направляют световой поток в нужную точку площадки. Подводка силовой линии произведена под землей для защиты от повреждений.
