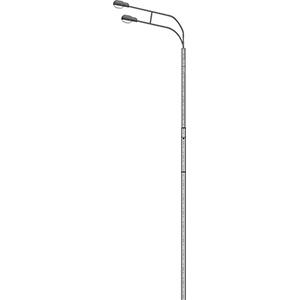

ОТ Опоры трубчатые 1

Запросить цену и срок

Москва +7 (495) 215-22-09

ОТ Опоры трубчатые

Версия для печати

Область применения: Освещение магистралей, транспортных развязок, мостов, дворов, парков, площадей, парковок и пр.

Назначение опоры: Силовая
Производитель: AMIRA
Высота (м): 6-12
Тип опоры: ОТп, ОТф
Вес (кг): 99-202
Форма ствола опоры: Трубчатая
Верхний диаметр (мм): 133
Способ установки: Прямостоечная, Фланцевая
Нижний диаметр (мм): 159
Размер фланца (мм): 300-400
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Материал: Трубный прокат
Количество крепежных отверстий: 4
Артикул производителя: ОТ-1-6...12 (И)

В наличии

Цена: от 20 750 до 39 824 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Описание

Опоры трубчатые (ОТ) изготавливаются из трубного проката. Поверхность опор имеет антикоррозионное покрытие, выполненное методом горячего цинкования, что обеспечивает их длительную эксплуатацию. С помощью различного типа кронштейнов, зафиксированных на опоре 8-ю винтами, на опоре могут быть установлены консольные или подвесные светильники. Крепеж оцинкован или изготовлен из нержавеющей стали. ОТ, имея высоту надземной части от 6 до 12 метров, имеет два варианта исполнения: фланцевый или вкапываемый, с заглублением до 2,0 метров.

Верхний диаметр опор составляет 133 мм, нижний – 159 мм. Размер опорного фланца для опор, высотой 6 и 7 метров – 300х300 мм. Размер фланца для опор 8 – 12 метров – 400х400 мм. Межцентровые расстояния – 200 или 300 мм. Фланцевые опоры устанавливаются на фундамент, состоящий из закладного элемента и бетона. Размер и тип фундамента, зависят от параметров опоры. ТО могут изготавливаться в соответствии с индивидуальным заказом. Трубчатые опоры применяются для освещения транспортных развязок и магистралей, мостов, площадей, парков, дворов.

Преимущества

Длительный срок службы.
Высокая антикоррозийная стойкость покрытия.
Удобство в монтаже и обслуживании.
Эстетичный внешний вид.
Возможность изготовления опор по индивидуальным параметрам.

Устройство

Опоры изготавливаются из трубного проката.
На опоры могут устанавливаться консоль-ные и подвесные светильники с помощью кронштейнов различных типов.
Опоры защищены от коррозии методом горячего цинкования (ГОСТ 9.307.-89) (данный вид покрытия не является декоративным и носит сугубо функциональный характер).
Кронштейны крепятся восемью винтами.
Весь крепеж оцинкованный или выполняется из нержавеющей стали.

Покрытие

Горячее цинкование, лакокрасочное покрытие.

Фундамент

Фундамент состоит из закладного металлического фундамента и бетона. Тип и размер фундамента определяется в зависимости от расчета выбранной конструкции опоры.

Примечание: Завод оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия.

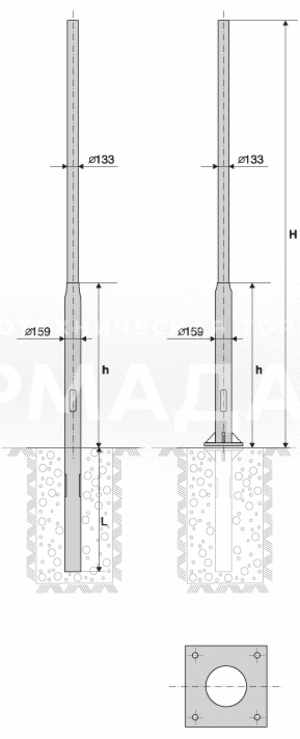

Габаритные размеры опор

Основные параметры опор ОТ

Название	Цена	Обозначение	Верхний диаметр	Нижний диаметр	Размеры опорного фланца	Межцентровое расстояние отверстий	Подземная часть	Вес Ф/L	Высота
Название	Цена	Обозначение	d, мм	D, мм	А, м	B, мм	L, мм	m, кг	H, м
ОТ-6	20 750 ₽	ОТ-1-6 (И)	133	159	300x300	200	1,5	99/113	6
ОТ-7	23 475 ₽	ОТ-1-7 (И)	133	159	300x300	200	1,5	112/126	7
ОТ-8	28 506 ₽	ОТ-1-8 (И)	133	159	400x400	300	2	136/148	8
ОТ-9	31 440 ₽	ОТ-1-9 (И)	133	159	400x400	300	2	150/162	9
ОТ-10	34 165 ₽	ОТ-1-10 (И)	133	159	400x400	300	2	163/175	10
ОТ-11	37 099 ₽	ОТ-1-11 (И)	133	159	400x400	300	2	177/189	11
ОТ-12	39 824 ₽	ОТ-1-12 (И)	133	159	400x400	300	2	190/202	12

Галерея

1) Трубчатые опоры делаются из труб с круглым поперечным сечением. Они относятся к категории конструкций силового типа. Благодаря высокой несущей способности на эти конструкции можно устанавливать мощные осветительные приборы. Монтаж возможен на фланец или хвостовик по выбору заказчика.

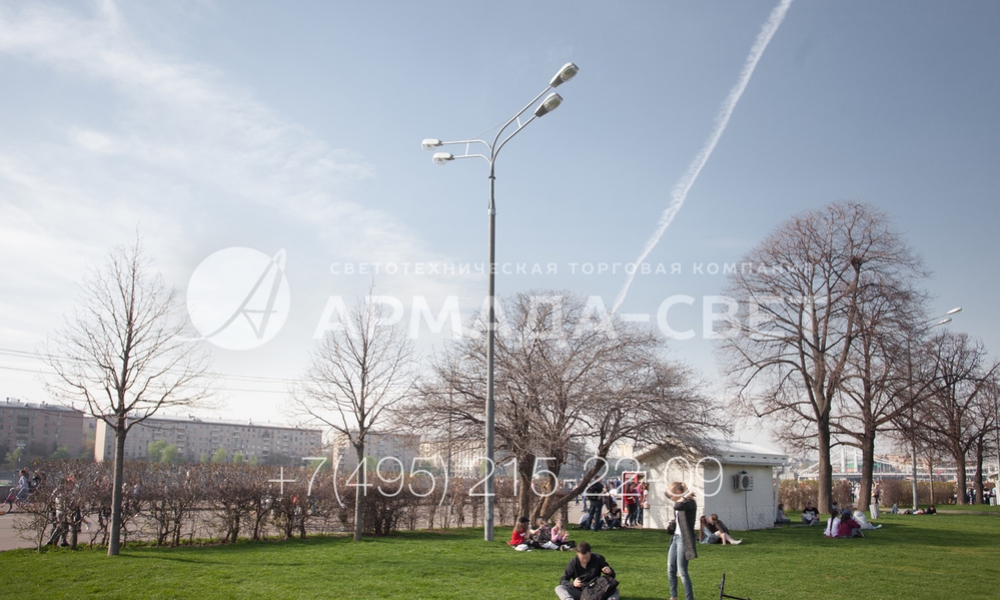

2) На фото изображена трубчатая опора, которая используется для освещения пешеходной дорожки и лужайки в парке. Особенность этого изделия в том, что оно имеет более красивый внешний вид, чем граненая опора. И на ее оголовок можно устанавливать до 4 мощных световых приборов с газоразрядными лампами.

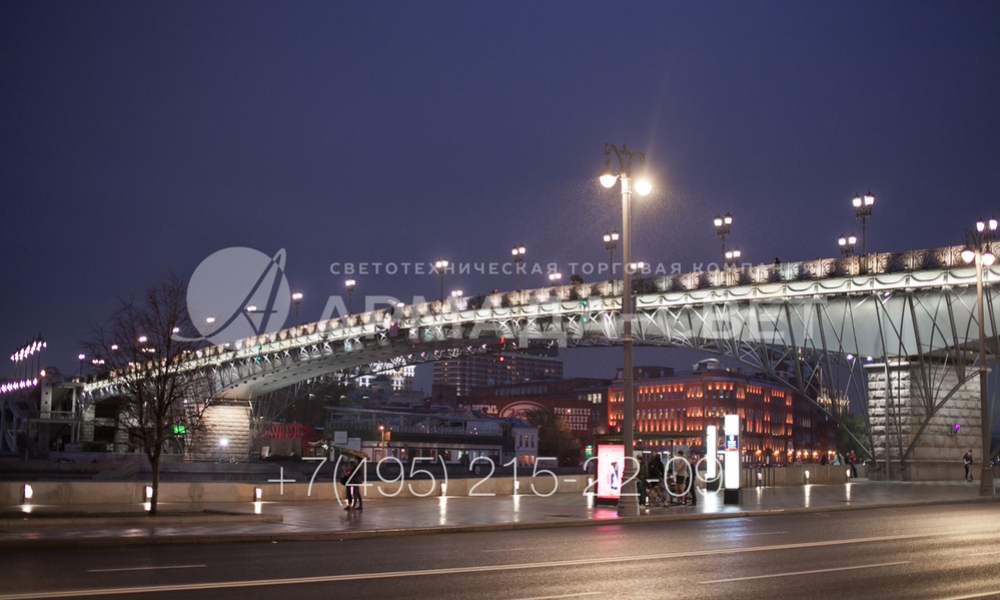

3) На фото изображены осветительные опоры из трубчатого проката, которые используются для освещения улиц. Обратите внимание, что на верхней части конструкций можно ставить разные типы кронштейнов со световыми приборами. Например, парные светодиодные светильники освещают проезжую часть, а один светильник с другой стороны подсвечивает тротуар.

4) На этой фотографии представлено изображение улицы, которая освещается опорами из трубного проката с круглым поперечным сечением. Монтажный фланец в нижней части задекорирован отдельной тумбой. На оголовке установлен кронштейн с двумя рожками под светильники, размещенные один над другим. Подводка кабелей подземная.

5) На фото изображены опоры ОТ, у которых на верхней части установлен декоративный кронштейн с 4 рожками. На них закреплены консольные светильники с газоразрядными лампами. Для монтажа этих опор используется фланец, поэтому они закрепляются прямо на закладных элементах ограждения, а не в грунте.

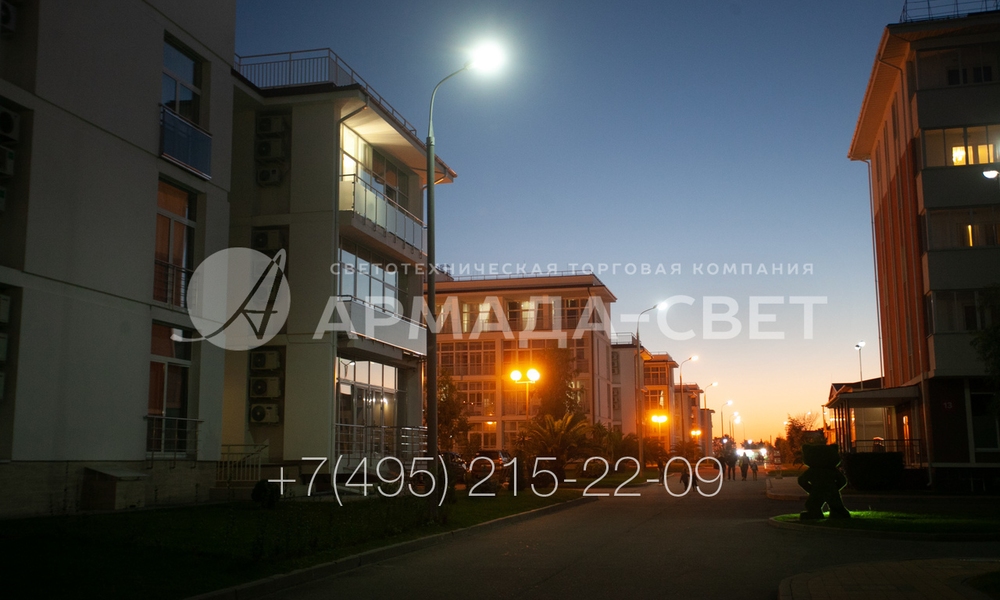

6) Опора трубчатого типа используется в представленном на фото варианте для освещения придомовой территории жилого комплекса. В этом варианте изделие имеет хвостовик для установки в фундаменте. Применяется кронштейн под консольный светильник со средней высотой и длинной консолью, чтобы световое пятно располагалось дальше от ствола.

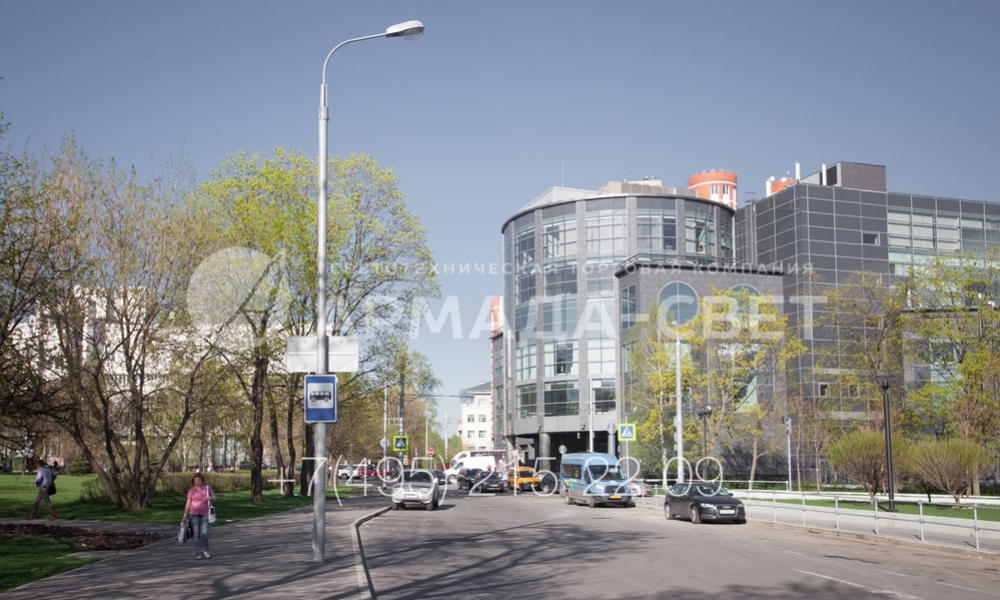

7) Опора ОТ часто применяется для освещения тротуаров и дорог в городе. Связано это с тем, что она имеет красивый внешний вид. На оголовке этой конструкции установлен кронштейн под один консольный светильник. А ниже на стволе закреплены дорожные знаки. Ствол двойного назначения позволяет освободить больше места на тротуаре.

8) Опоры трубчатого типа могут быть такими же красивыми, как декоративные. Однако они отличаются от последних большей несущей способностью и высотой. В представленном на фото варианте на верхушке опоры закреплен декоративный светильник со световыми приборами подвесного типа и с полукруглым рассеивателем.

9) Осветительная опора ОТ на этой фотографии окрашена в черный цвет с помощью порошковой краски. Покупатель может выбирать цвет краски из палитры RAL по собственному желанию. Однако ЛКП играет только декоративную роль, так как опора все равно цинкуется для предотвращения ранней коррозии.

10) Особенность опор ОТ в том, что их трубчатый ствол из толстой углеродистой стали может выдерживать повышенную нагрузку. Поэтому помимо световых приборов на оголовке дополнительно ставятся светильники на отдельной консоли на стволе. Это нужно для того, чтобы вместе с проезжей частью осветить тротуар.

11) Благодаря красивому внешнему виду опоры ОТ применяются для освещения коттеджных поселков и микрорайонов в городе. Несмотря на возможность подвески силовых линий к кронштейнам на оголовке, в этом варианте выбрана подземная прокладка. Это улучшает внешний вид освещаемой территории или улицы.
