СП-700-9/11 Опоры силовые прямостоечные трубчатые

Версия для печати

Область применения: Улицы и дороги с низкой и средней интенсивностью движения, дворы, территории микрорайнов, АЗС, парковки, автостоянки, улицы и дороги с высокой и средней интенсивностью движения.

Назначение опоры: Силовая
Производитель: Opora Engineering
Высота (м): 9
Тип опоры: СП
Вес (кг): 590
Форма ствола опоры: Трубчатая
Верхний диаметр (мм): 219
Способ установки: Прямостоечная
Нижний диаметр (мм): 273
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Материал: Трубный прокат
Установка: В подготовленный котлован
Артикул производителя: СП-700-9/11

В наличии

Цена: от 126 496 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Описание

Для освещения объектов к силовым прямостоечным опорам кабель подводят и подземным, и воздушным путем. На них можно монтировать информационные и рекламные щиты, размещать подвижные опоры и кабели электрической сети наружного освещения. Эти опоры также используют для проведения освещения на улицах, во дворах, на дорогах и парковках.

Ствол опоры образуют два отрезка труб разного диаметра, соединенные сваркой. Длина входа верхней трубы в нижнюю -500 мм. Опоры оцинкованы, поэтому срок их эксплуатации достигает 30 лет. Дополнительно можно заказать лакокрасочное окрашивание: цвет оговаривается при заказе.

Основной материал изготовления – высококачественный трубный прокат по ГОСТу 10704-81, для повышения прочности конструкции предусмотрено специальное усиление ревизионного окна.

Опоры устанавливают в подготовленный котлован, после чего подземную часть конструкции заливают бетоном. Высота надземной части – 8,5–11 м, подземной – 2–2,5 м. Параметры фундамента зависят от климатических условий и особенностей грунта, а модификацию опоры можно выбрать, исходя из требований к прочности.

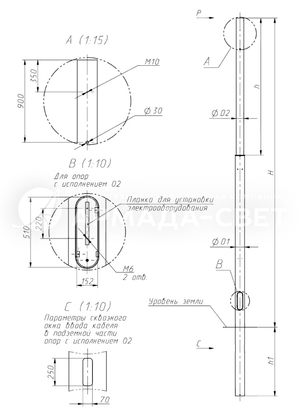

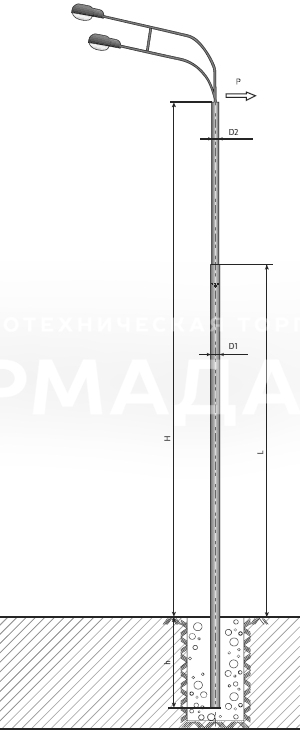

Габаритные размеры и технические детали опор

Основные параметры опор СП

Наименование опоры	Установочное место кронштейна	P**, кг	H, мм	h1, мм	h, мм	D1, мм	D2, мм	Масса*, кг
СП-700-9,0/11,0-01**-ц	О3	700	9000	2000	4000	273	219	590

P – максимальное горизонтальное усилие в верхней точке опоры
H – высота надземной части опоры
h – вылет верхней трубы
h1 – высота подземной части опоры
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы

* – указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** – способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).

Галерея

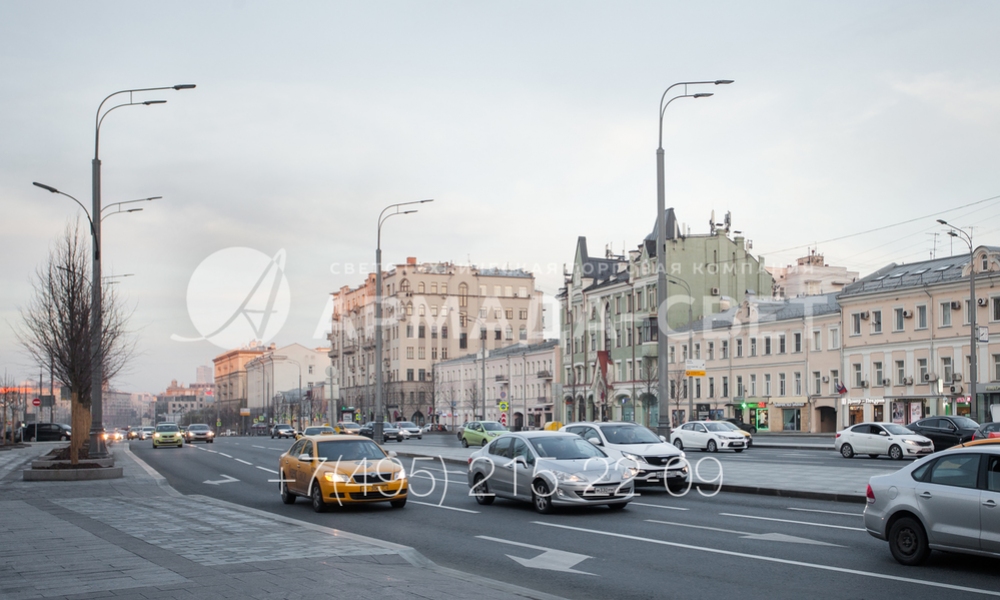

1) Силовые опоры трубчатого типа отличаются от несиловых тем, что согласно технической документации к ним можно подводить кабели воздушным способом. Такой вариант значительно упрощает процесс монтажа, дает возможность уменьшить затраты подрядной организации, позволяет избежать разрушения окружающей инфраструктуры при строительстве освещения.

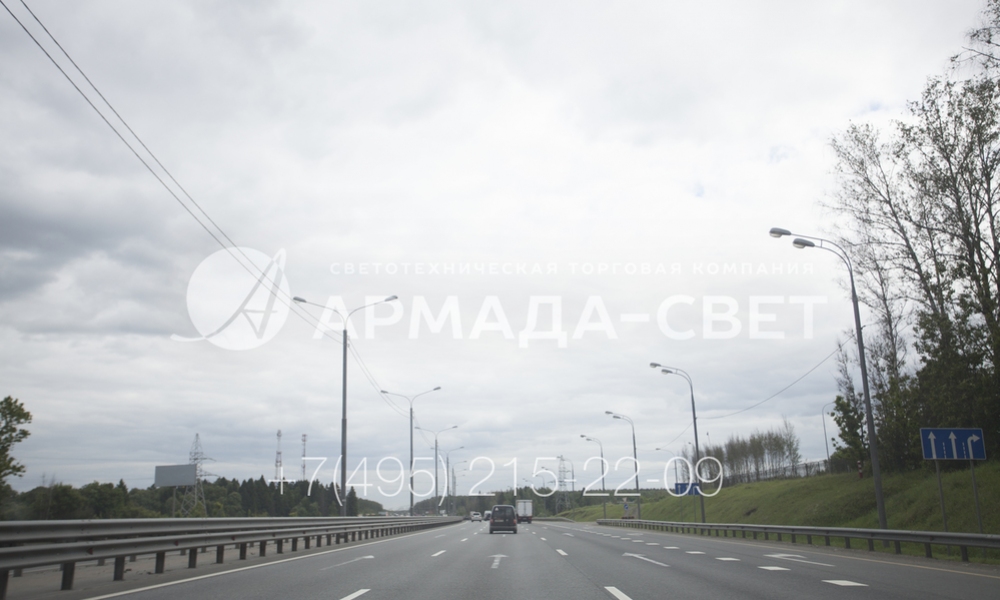

2) Помимо воздушной подводки кабелей к силовым опорам, возможен вариант с подземной подводкой. К нему прибегают в случае, когда нужно улучшить внешний вид освещаемых площадок и/или защитить провода от внешних воздействий. Однако при этом увеличивается объем и стоимость работ по монтажу.

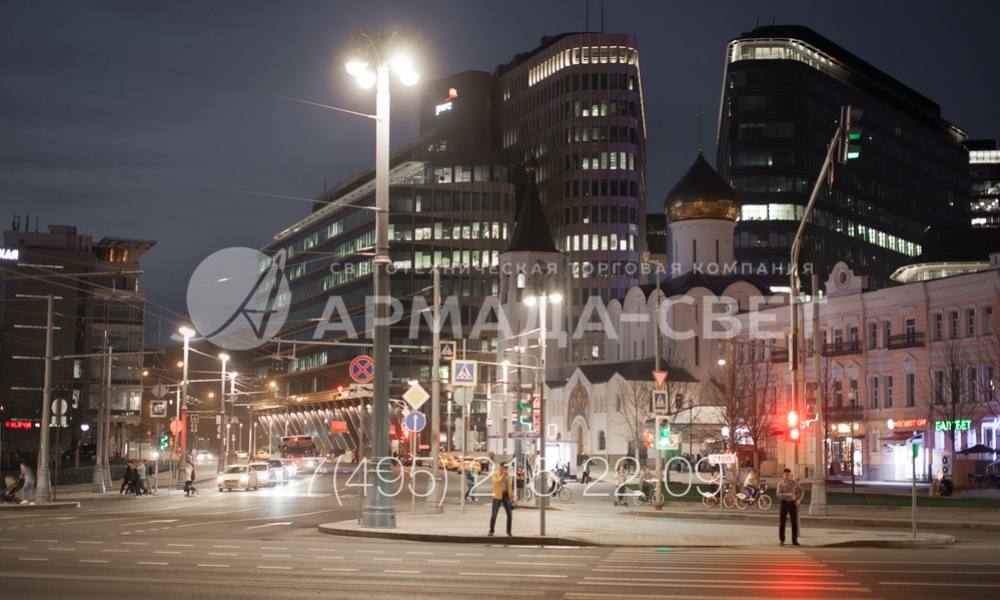

3) Независимо от того, каким способом выполнено подключение силовых линий к осветительной конструкции, сам ствол опоры может выдержать очень большую нагрузку. На представленной фотографии изделие используется для размещения четырех световых приборов на декоративном светильнике, а также для подвески растяжек для крепления баннеров.

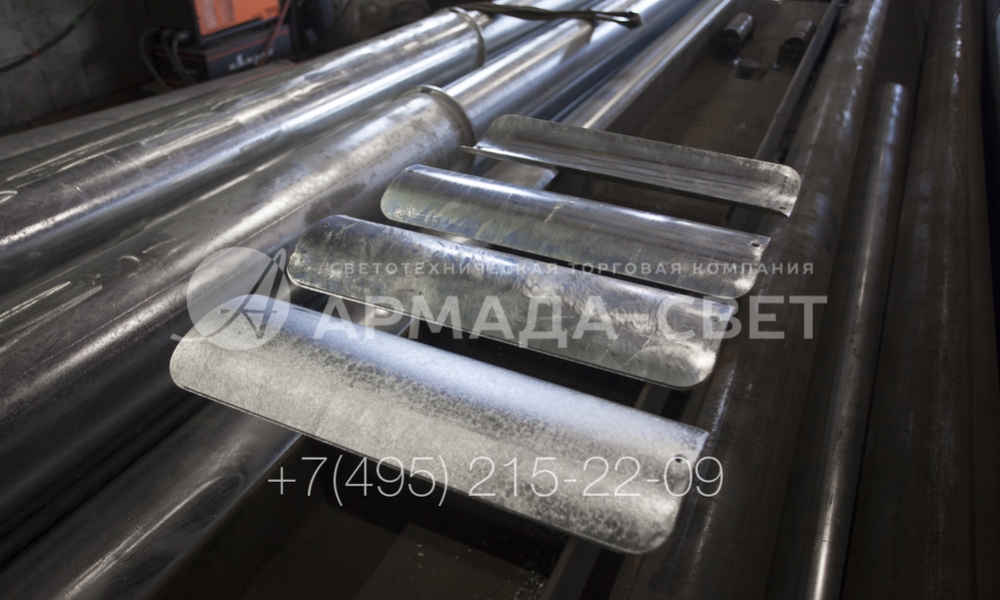

4) При подземной подводке кабелей к силовым опорам в конструкцию вносится изменение. В нижней части делается ревизионное отверстие, через которое производится коммутация силовой линии и проводки ствола. На фото изображены крышки ревизионных отверстий, которые препятствуют намоканию коммутационного узла и доступу в него посторонних.

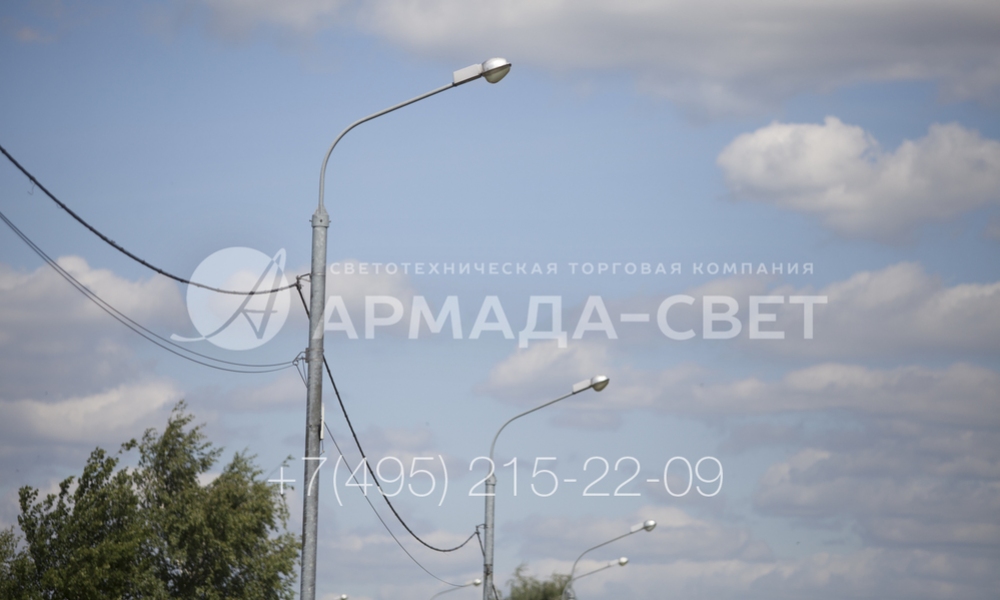

5) На фото изображены силовые трубчатые опоры с воздушной подводкой кабелей. Для прокладки линий используется самонесущий изолированный кабель, который крепится на арматуре на стволе. Для ввода провода внутрь используется отверстие на расстоянии около 90 см от оголовка. Далее проводка проложена в кронштейне, чтобы не портить внешний вид осветительного прибора.
