СП Опоры силовые прямостоечные трубчатые

Версия для печати

Область применения: Улицы и дороги с низкой и средней интенсивностью движения, дворы, территории микрорайнов, АЗС, парковки, автостоянки, улицы и дороги с высокой и средней интенсивностью движения.

Назначение опоры: Силовая
Производитель: Opora Engineering
Высота (м): 8,5-11
Тип опоры: СП
Вес (кг): 332-892
Форма ствола опоры: Трубчатая
Верхний диаметр (мм): 159-219
Способ установки: Прямостоечная
Нижний диаметр (мм): 219-325
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Материал: Трубный прокат
Установка: В подготовленный котлован
Артикул производителя: СП

В наличии

Цена: от 69 587 до 186 963 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Описание

Для освещения объектов к силовым прямостоечным опорам кабель подводят и подземным, и воздушным путем. На них можно монтировать информационные и рекламные щиты, размещать подвижные опоры и кабели электрической сети наружного освещения. Эти опоры также используют для проведения освещения на улицах, во дворах, на дорогах и парковках.

Ствол опоры образуют два отрезка труб разного диаметра, соединенные сваркой. Длина входа верхней трубы в нижнюю -500 мм. Опоры оцинкованы, поэтому срок их эксплуатации достигает 30 лет. Дополнительно можно заказать лакокрасочное окрашивание: цвет оговаривается при заказе.

Основной материал изготовления – высококачественный трубный прокат по ГОСТу 10704-81, для повышения прочности конструкции предусмотрено специальное усиление ревизионного окна.

Опоры устанавливают в подготовленный котлован, после чего подземную часть конструкции заливают бетоном. Высота надземной части – 8,5–11 м, подземной – 2–2,5 м. Параметры фундамента зависят от климатических условий и особенностей грунта, а модификацию опоры можно выбрать, исходя из требований к прочности.

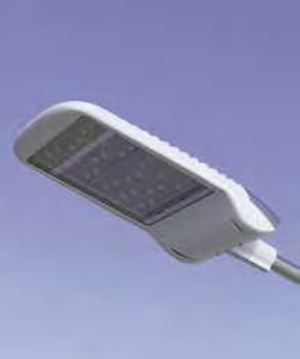

	Светильник GALAD Волна LED Мощность – 100–200 Вт. Источник света: светодиоды; Корпус изготовлен из алюминия методом литья под давлением. Степень защиты светильника – IP65. Универсальный узел крепления позволяет установить светильник торшерным или консольным способом. Корпус светильника спроектирован так, чтобы препятствовать образованию сосулек в холодное время года. Специальный радиатор обеспечивает качественный теплоотвод от светодиодной платы, что гарантирует долгую и стабильную работу ОП.

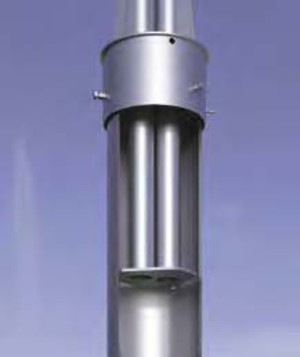

	Кронштейн «Стандарт» (серия 1) Крепление кронштейна легко осуществляется с помощью нескольких болтов (болты поставляются в комплекте с кронштейном). За счет обечайки и внутренней трубы кронштейн прочно и надежно закрепляется на опоре. Все детали кронштейна и опоры обрабатываются методом горячего цинкования, а также могут быть окрашены декоративным лакокрасочным покрытием (уточняется при заказе).

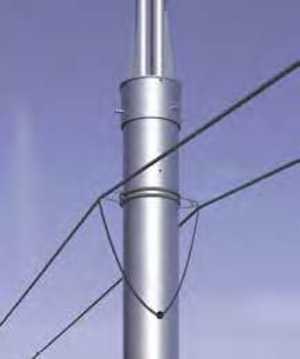

	Подвес кабелей СИП Опора предназначена для подвеса кабелей СИП (арматуру для крепления кабеля необходимо заказывать отдельно). В опоре предусмотрено специальное отверстие для воздушного подвода питания. В опоре предусмотрено отверстие под болт М10 для осуществления заземления. Возможно наличие дополнительных лючков и отверстий (оговаривается при заказе).

Покрытие

На опоры методом горячего цинкования наносится специальное антикоррозийное покрытие в полном соответствии с ГОСТ 9.307-89, что обеспечивает сохранность изделий в течение 25 -30 лет эксплуатации. Данный вид покрытия не является декоративным и носит сугубо функциональный характер. Дополнительно наружная поверхность опоры может быть обработана лакокрасочным покрытием. Цвет оговаривается при заказе.

Особенности конструкции

Опоры представляют собой стальные сварные ступенчатые металлические конструкции, стволы которых выполнены из труб (ГОСТ 8732-78, ГОСТ 10704-91). Сталь для элементов конструкции опор выбирается исходя из климатического района эксплуатации согласно СНиП II -23-81 «Стальные конструкции».

Способ установки опор

Установка опор осуществляется в подготовленный котлован. После установки опор по уровню их подземная часть заливается бетоном. Требуемая прочность конструкции обеспечивается при заливке бетоном до уровня, который расположен выше верхнего края окна для ввода кабеля на размер D1. Основные параметры фундамента определяются исходя из климатических условий района эксплуатации и параметров грунта с помощью расчета.

Способ установки оборудования

На опору стандартно устанавливаются кронштейны со светильниками. При подземном подводе питающих кабелей (через окна в закладном элементе) предусмотрены ревизионные лючки с планками установки комплектующих и точка заземления (болт М10). При воздушном подводе питания точка заземления выполняется на расстоянии 900–1000 мм ниже верхнего обреза опоры.

Преимущества

В качестве материала используется высококачественный трубный прокат по ГОСТ 10704–81 ведущих российских производителей. Материал выбирается в зависимости от климатического района эксплуатации и нагрузки на опору с учетом коэффициента запаса прочности, в соответствии с СП 16.13330.2011.
Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25–30 лет эксплуатации.
Ревизионное окно имеет специальное усиление, что обеспечивает повышенную прочность опоры.
Возможен как воздушный, так и подземный подвод кабеля.
Опора может быть обработана декоративным лакокрасочным покрытием (необходимо оговаривать при заказе, подробности узнавайте у поставщика продукции) в соответствии с требованиями ГОСТ 9.032.

Габаритные размеры и технические детали опор

Основные параметры опор СП

Название	Цена	Обозначение опоры	Установочное место кронштейна	P**, кг	H, мм	h1, мм	h, мм	D1, мм	D2, мм	Масса*, кг
СП-300-9/11	69 587 ₽	СП-300-9,0/11,0-01**-ц	О14	300	9000	2000	5250	219	159	332
СП-400-8,5/10,5	89 290 ₽	СП-400-8,5/10,5-01**-ц	О2	400	8500	2000	5000	219	168	426
СП-400-8,5/11	94 530 ₽	СП-400-8,5/11,0-01**-ц	О2	400	8500	2500	5000	219	168	451
СП-400-9/11	96 835 ₽	СП-400-9,0/11,0-01**-ц	О2	400	9000	2000	4000	219	168	462
СП-600-11/13,5	186 963 ₽	СП-600-11,0/13,5-01**-лк	О3	600	11000	2500	5000	325	219	892
СП-700-8,5/10,5	118 843 ₽	СП-700-8,5/10,5-01**-ц	О3	700	8500	2000	3500	273	219	567
СП-700-8,5/11	124 712 ₽	СП-700-8,5/11,0-01**-ц	О3	700	8500	2500	3500	273	219	595
СП-700-9/11	123 664 ₽	СП-700-9,0/11,0-01**-ц	О3	700	9000	2000	4000	273	219	590
СП-800-9/11	157 619 ₽	СП-800-9,0/11,0-01**-ц	О3	800	9000	2000	3500	325	219	752

P – максимальное горизонтальное усилие в верхней точке опоры
H – высота надземной части опоры
h – вылет верхней трубы
h1 – высота подземной части опоры
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы

* – указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** – способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).

Галерея

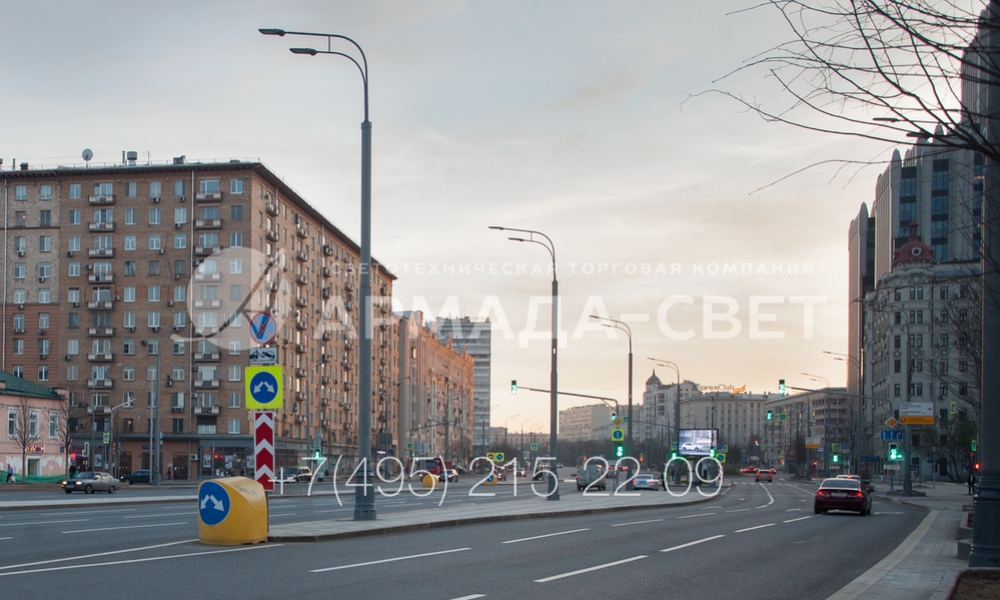

1) Силовые прямостоечные трубчатые опоры делаются из трубного проката с круглым поперечным сечением. Они имеют повышенную несущую способность и могут подключаться к силовым линиям с помощью воздушного самонесущего изолированного кабеля. Установка этих изделий осуществляется на хвостовик, поэтому закладная деталь фундамента не нужна.

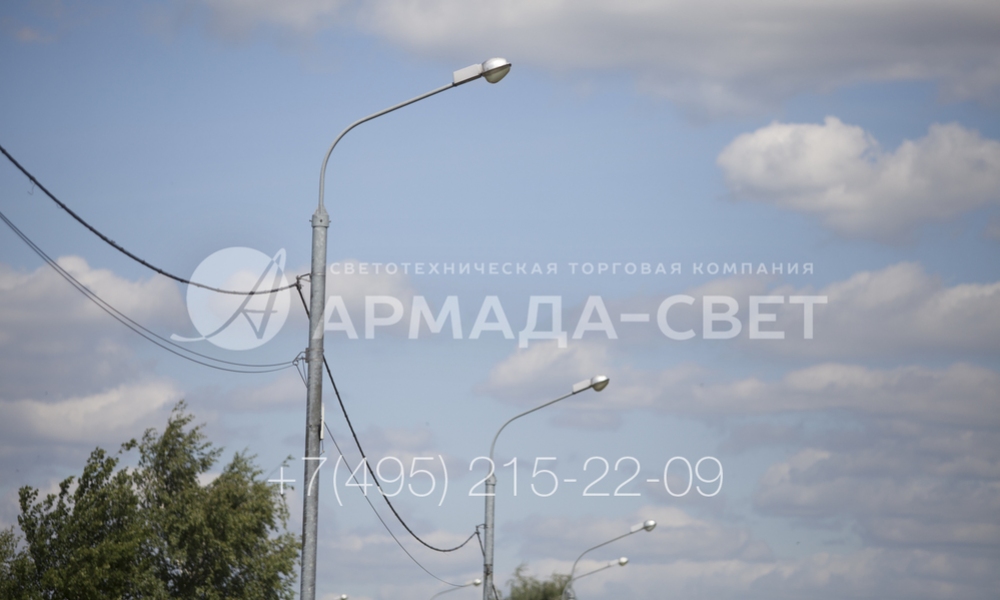

2) Прямостоечная трубчатая опора чаще всего применяется для освещения автомобильных дорог в городе и других подобных объектов. Воздушная подводка кабелей позволяет избежать рытья траншей между местами установки для прокладки силовых линий. За счет отсутствия фланца место установки выглядит аккуратнее.

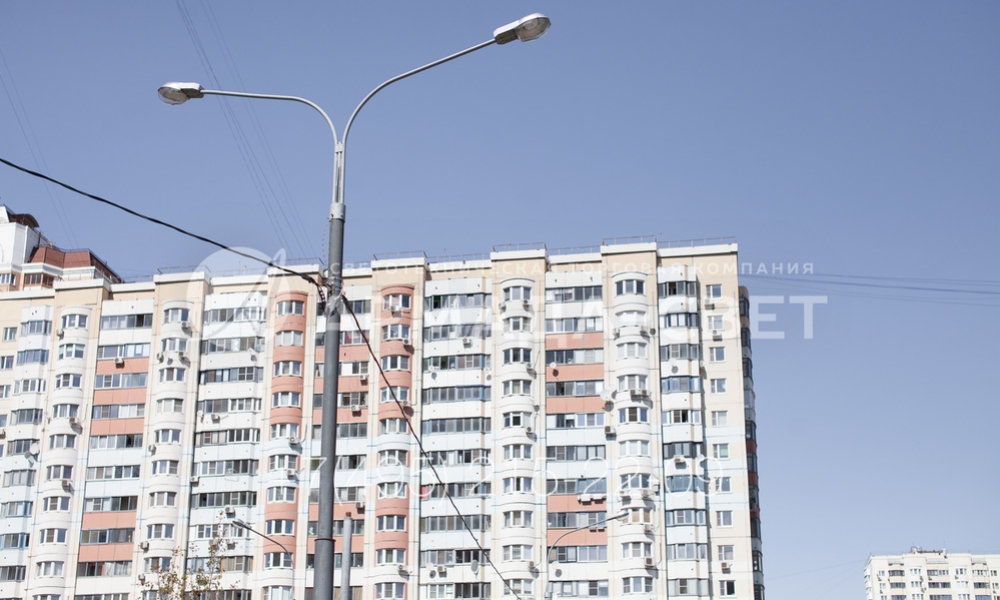

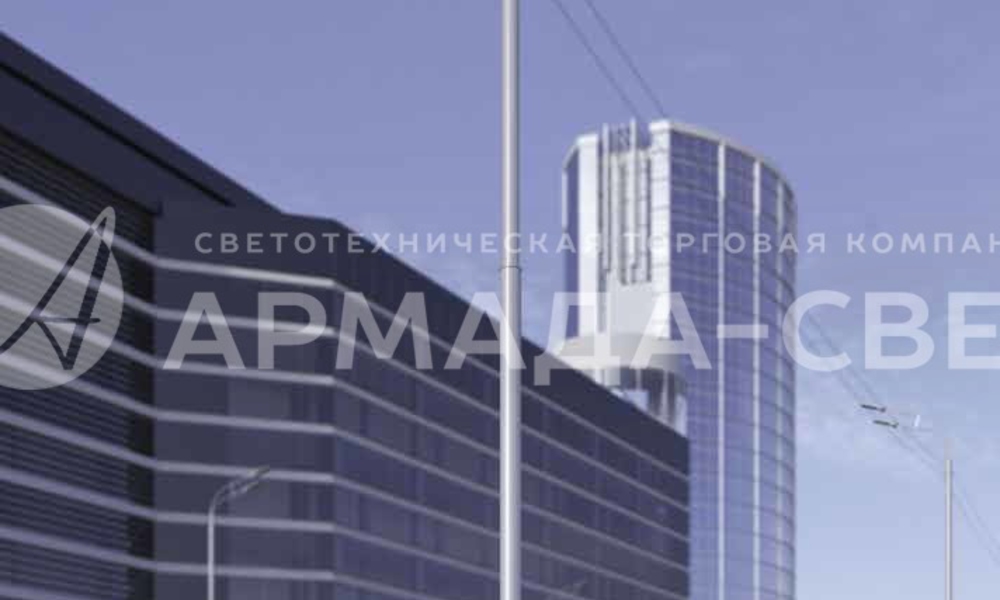

3) Воздушные силовые кабели на трубчатых опорах подвешиваются на специальную арматуру. Ввод провода внутрь производится через отверстие ниже оголовка. Далее кабель прокладывается внутри ствола и полой части кронштейна. За счет этого верхняя часть световой опоры выглядит более лаконично. На фото на опорах установлены консольные светильники.

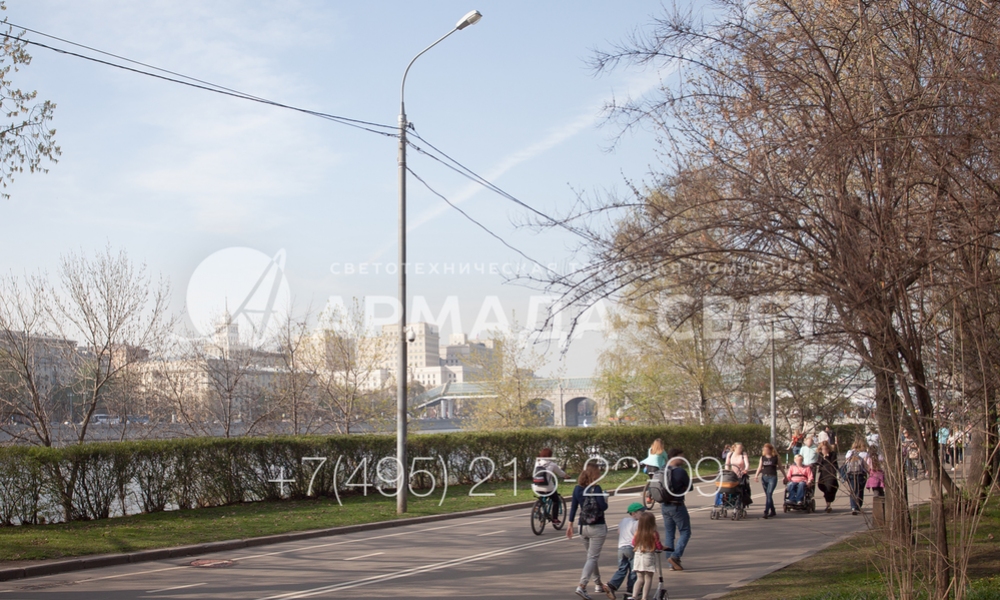

4) Силовые опоры из трубного проката с хвостовиком для установки в фундаменте могут использоваться для освещения тротуаров и велосипедных дорожек. За счет круглого поперечного сечения они более органично смотрятся в парках и скверах. Высокая несущая способность позволяет устанавливать на них воздушные силовые линии и оборудование видеонаблюдения.

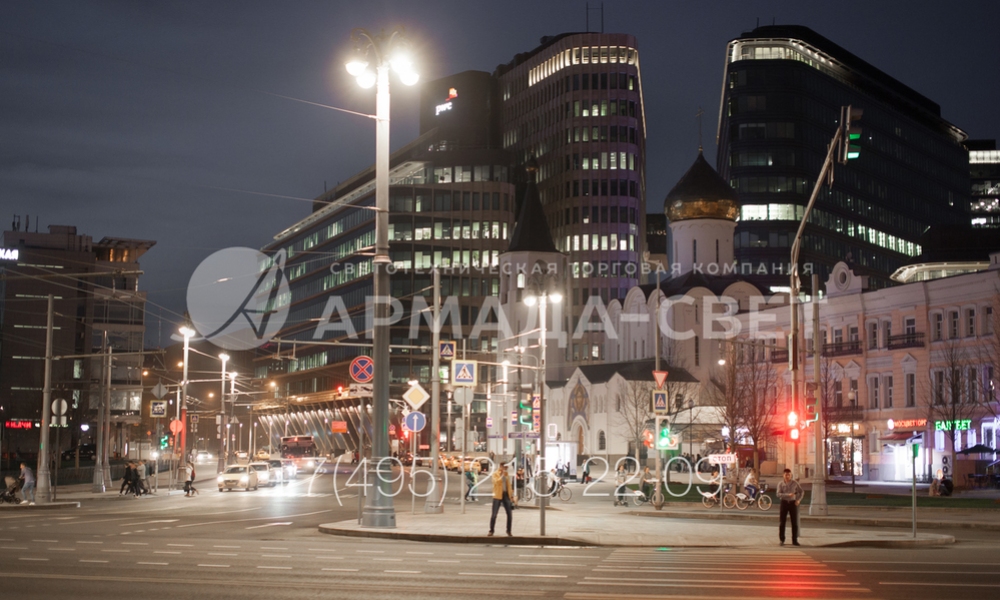

5) Силовые опоры из трубного проката отличаются от несиловых повышенной прочностью. Поэтому на них можно устанавливать кронштейны с высокими и длинными рожками. Причем световые приборы могут устанавливаться один над другим для более яркого освещения. В примере на фото кабели для питания светильников подводятся под землей для улучшения дизайна улицы.

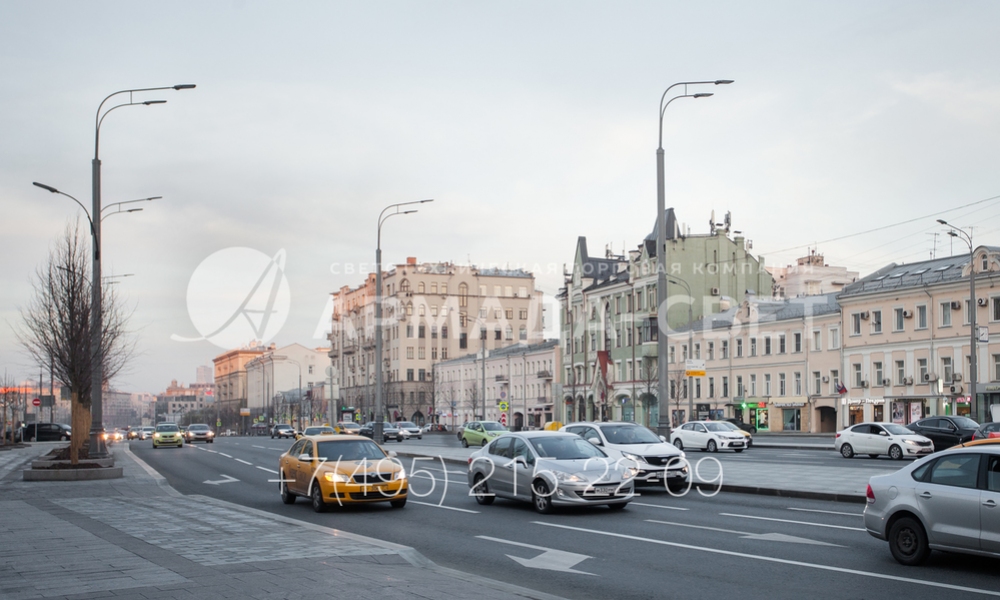

6) На фото представлены силовые опоры из трубчатого проката, которые используются для освещения многополосной автомобильной дороги. На их верхушках установлены кронштейны под два консольных светильника, расположенных один над другим. Место установки дополнительно декорировано тумбой для улучшения дизайна инженерной конструкции.

7) Силовая опора этой модели делается из трубного проката с большой толщиной стенок. За счет этого она может выдерживать очень большую нагрузку. На представленной фотографии на верхушку опоры установлено четыре подвесных светильника на декоративном кронштейне, а к самому стволу прикреплено большое количество растяжек для рекламных баннеров.

8) Силовые трубчатые опоры могут быть адаптированы под различные задачи в сфере освещения за счет выбора правильной модели кронштейна. Обратите внимание, что изображенная на фотографии конструкция адаптирована под кронштейн с обечайкой и креплением болтами на ней. Силовые линии подвешены с помощью отдельно приобретаемых креплений.

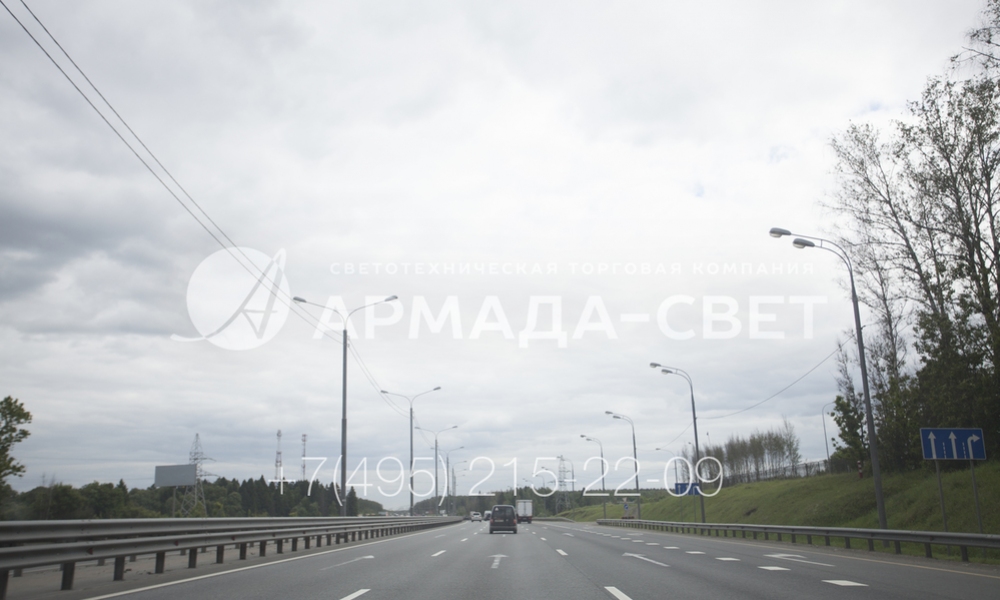

9) Использование силовых трубчатых опор с прямостоечным способом установки позволяет быстро построить систему освещения автомобильной дороги за пределами населенного пункта. Так как электрические провода можно подвешивать прямо к стволам, подрядной организации не нужно выполнять большой объем земляных работ.
