СПГ-400-8 Опоры силовые прямостоечные граненые

Версия для печати

Область применения: Улицы и дороги с низкой и средней интенсивностью движения, дворы, территории микрорайнов, АЗС, парковки, автостоянки, улицы и дороги с высокой и средней интенсивностью движения.

Назначение опоры: Силовая
Производитель: Opora Engineering
Высота (м): 8
Тип опоры: СПГ
Вес (кг): 260
Форма ствола опоры: Граненая
Верхний диаметр (мм): 120
Способ установки: Прямостоечная
Нижний диаметр (мм): 210
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Материал: Лиcтoвoй пpoкaт
Установка: В подготовленный котлован
Артикул производителя: СПГ-400-8

В наличии

Цена: от 54 496 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Описание

Прямостоечные граненые опоры устанавливают во дворах, на улицах, парковках и дорогах. На высоте 8–12 м на опору при помощи кронштейнов крепят осветительные приборы. Есть и другой вариант применения конструкции: поддержка линий СИП или установка рекламных, информационных щитов. Питающий кабель подводят и подземным, и воздушным путем: для этого предусмотрены специальные отверстия. Опоры выдерживают усилие от 400 до 1 300 кг.

Подземная часть опоры составляет 2,5 м, надземная – 11,5 м. Для производства используют стальной прокат толщиной от 4 до 8 мм. Его сгибают на специальном станке, создавая форму многоугольника от 8 до 12 граней, благодаря которым они сохраняют высокую устойчивость и надежность. Граненые опоры легче других типов трубчатых опор: их вес не превышает 504 кг, поэтому конструкции не трудно перевозить и монтировать. У опор 8 граней, благодаря которым они сохраняют высокую устойчивость и надежность, для увеличения срока службы конструкции до 30 лет на нее наносят антикоррозионный слой методом горячего цинкования.

Опоры СПГ устанавливают в подготовленный котлован и заливают бетоном. Параметры фундамента предварительно рассчитывают, принимая во внимание нагрузку, особенности почвы и климата.

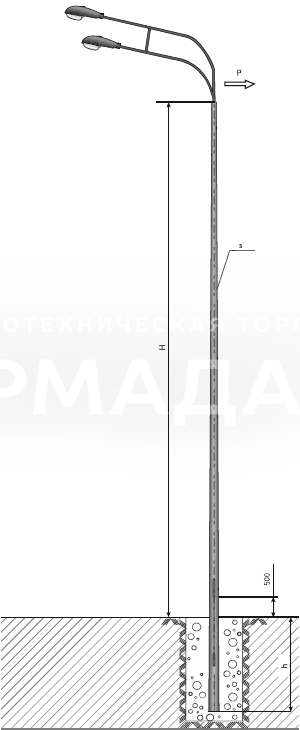

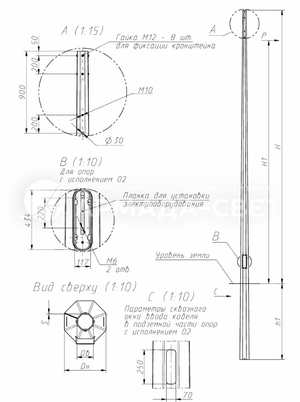

Габаритные размеры и технические детали опор

Основные параметры опор СПГ

Наименование опоры	Обознач-е установочного места кронштейна	P, кг	H, мм	H1, мм	h1, мм	Dн, мм	Dв, мм	S, мм	Масса*, кг
СПГ-400-8,0/10,0-01**-ц	Ф6, Ф7, Ф16	400	8000	8000	2000	210,0	120	6	260

P – максимальное горизонтальное усилие в точке опоры на высоте H1
H – высота надземной части опоры
H1 – высота приложения к опоре максимального горизонтального усилия Р
h1 – высота подземной части опоры
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры

* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).

Галерея

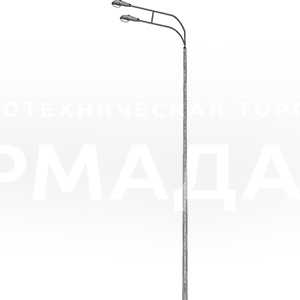

1) Для освещения проезжей части или тротуара на граненую стальную прямостоечную опору может быть установлен консольный светильник на однорожковом кронштейне. Однако отличием силовой опоры типа СПГ от несиловых аналогов является возможность подвески к верхней части конструкции самонесущего изолированного провода.

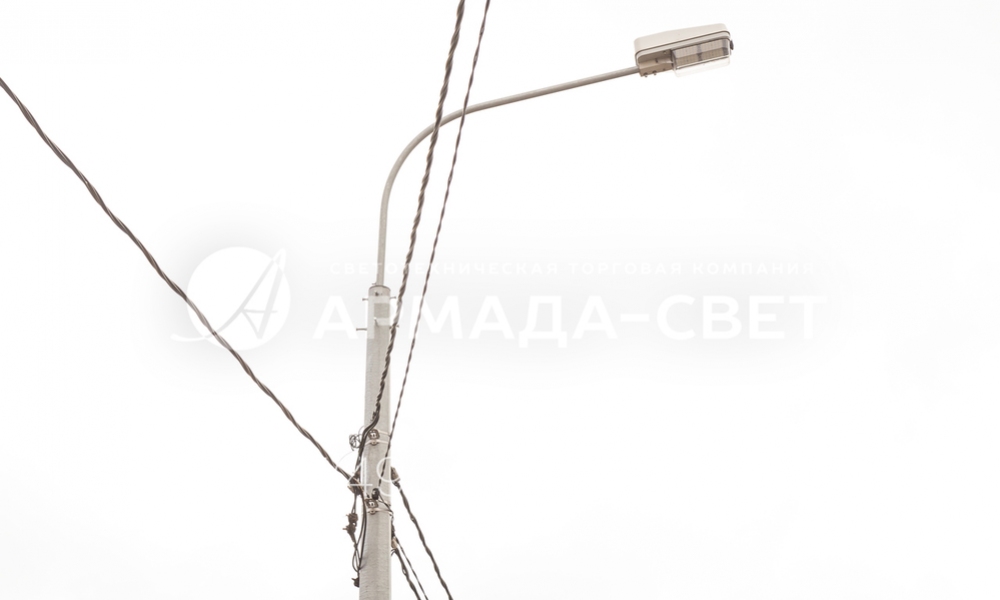

2) Прочность силовой граненой конструкции максимальна в сравнении с аналогичными изделиями других модификаций. На фото изображена верхушка опор, к которой подходит сразу несколько силовых линий. Для освещения использован светодиодный консольный светильник, который установлен на радиальном кронштейне с хвостовиком и ограничительной шайбой.

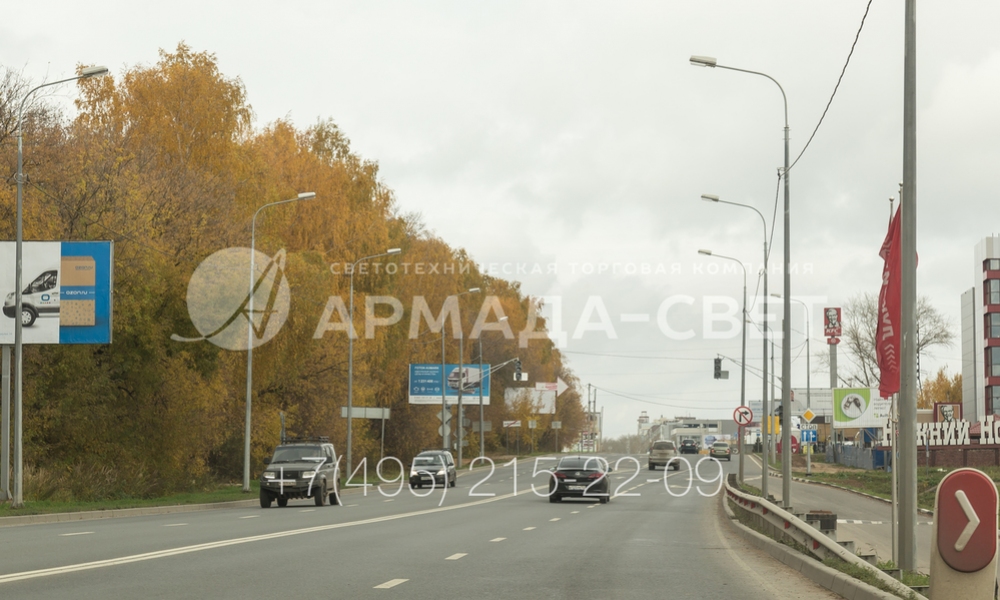

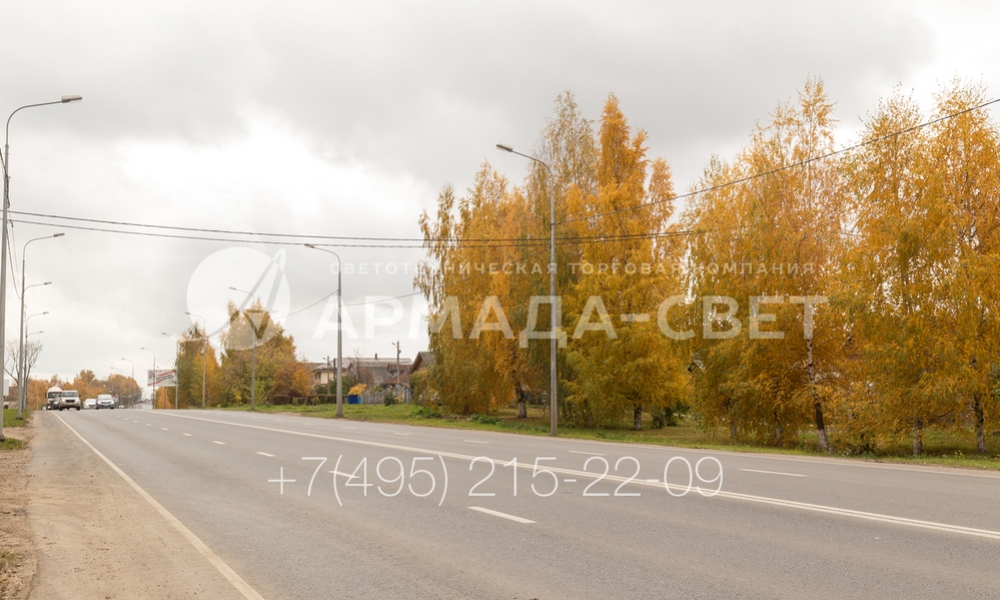

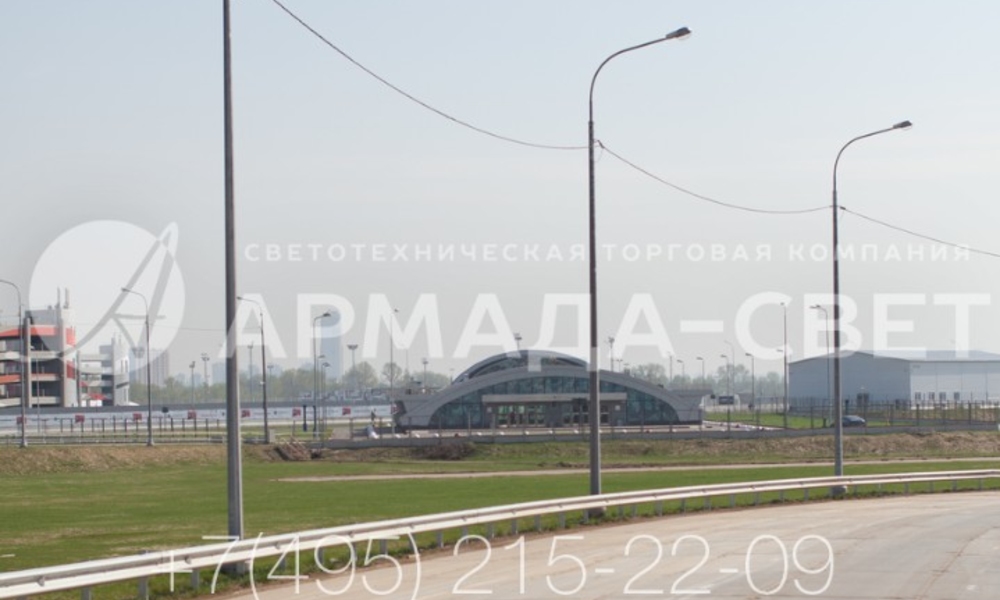

3) На фото изображены силовые граненые конические опоры, установленные вдоль обочины проезжей части для ее освещения. Кабели для подачи электричества к светильникам подвешены к арматуре на самих стволах. Благодаря этому можно уменьшить время и сократить затраты на строительство инженерной сети.

4) Граненые конические опоры освещения хороши тем, что органично вписываются в окружающую городскую инфраструктуру. Благодаря цинкованию конструкции имеют характерный серебристый цвет, который совпадает с цветом отбойников вдоль проезжей части, флагштоков, светофорных стоек, мачт и т.п.

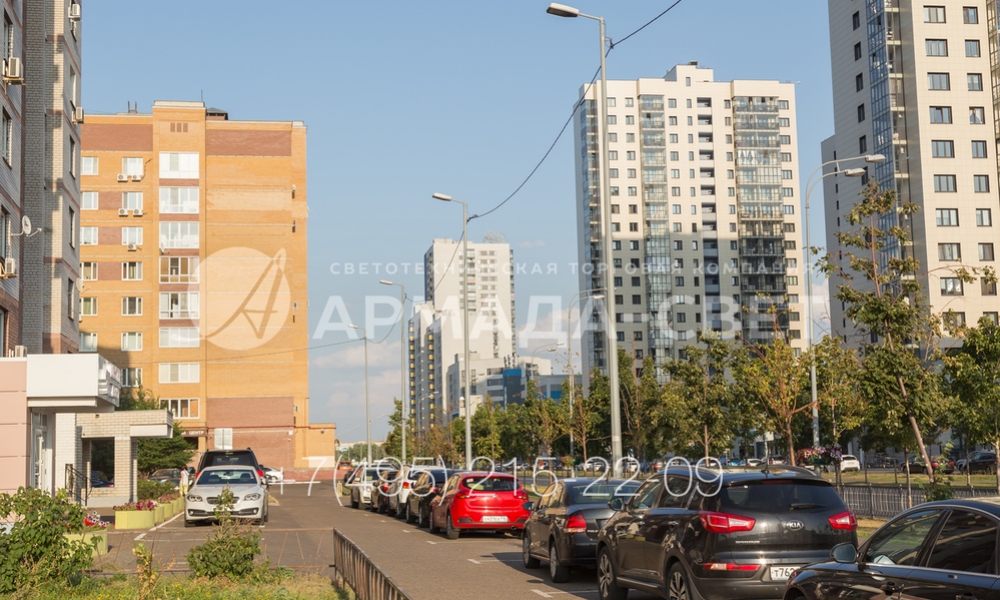

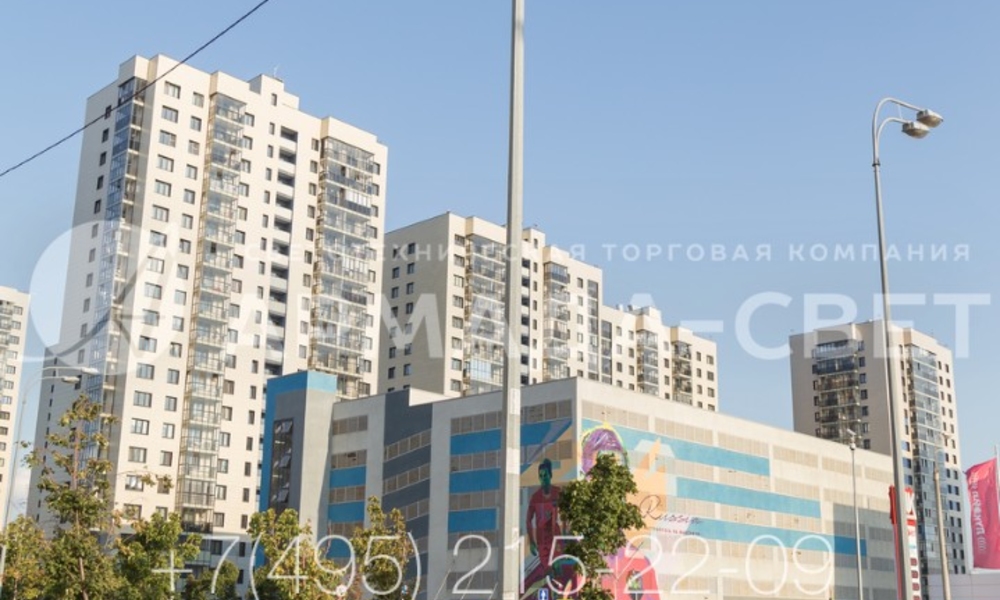

5) Граненые силовые опоры могут использоваться и для освещения придомовых территорий. На моделях на фото использованы безрадиальные кронштейны под консольные светильники. Они установлены с одной стороны и освещают подъездную дорогу с тротуаром. Кабели подведены по воздуху, поэтому строителям не пришлось рыть котлованы для их прокладки.

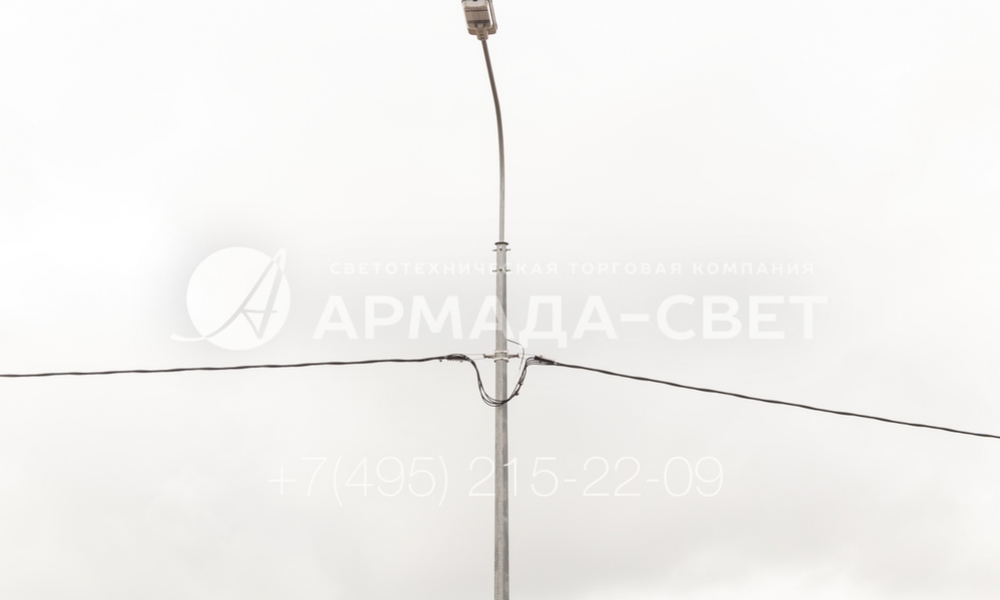

6) На фото изображены осветительные опоры, между которыми подвешен кабель для подачи электропитания к светильникам уличного освещения. В этом случае используется самонесущий изолированный провод, который выдерживает нагрузку от собственного веса, сильного ветра, намерзшего снега и льда. Его изоляция выдерживает низкую температуру и УФ-излучение.

7) На фотографии изображены граненые силовые опоры, которые освещают проезжую часть со средней интенсивностью движения. Использование воздушной подводки кабеля к светильникам упрощает процедуру монтажа инженерной сети, сокращает затраты подрядной организации и позволяет отказаться от разрушения и повторного восстановления газонов и тротуаров.

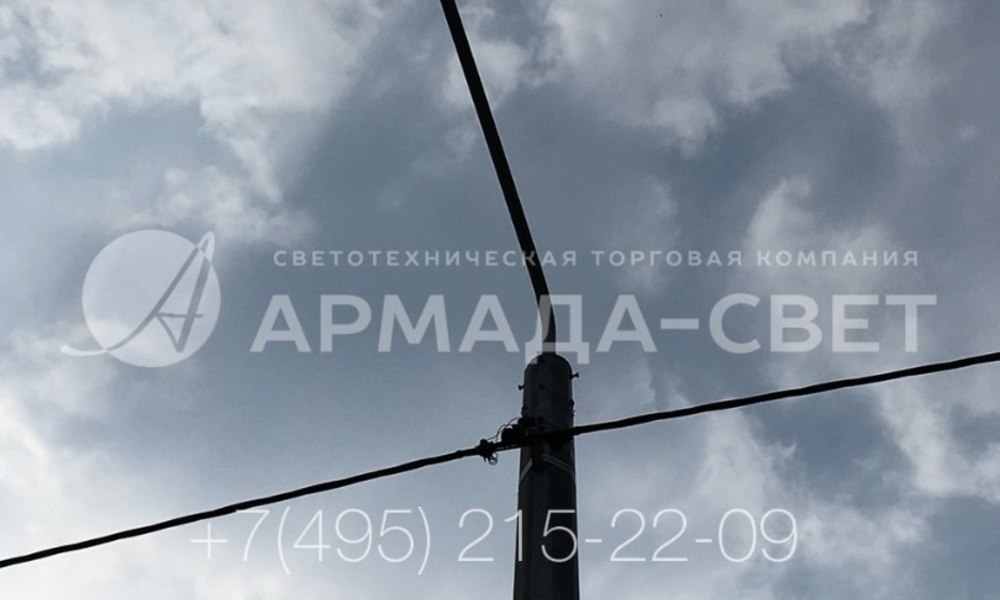

8) Для подключения силовых линий к светильникам на силовых опорах используется воздушный кабель. Чтобы подвесить его, необходимо приобрести и установить на стволе дополнительную монтажную аппаратуру. Провод вводится внутрь ствола через специальное отверстие ниже оголовка. Далее провода проложены внутри кронштейна до светового прибора.

9) Опора типа СПГ устанавливается на месте эксплуатации с помощью хвостовика, который бетонируется в фундаменте. Обратите внимание, что в месте входа ствола в землю отсутствует круглый подпятник и не торчат болты. Поэтому такие опоры применяются в случае, если нужно сохранить красивый внешний вид газона или тротуара.
