ОГКС-16 Опоры граненые конические складывающиеся

+12

фото

Версия для печати

Область применения: Освещение автомагистралей и автомобильных развязок, больших открытых пространств и территорий с ограниченным доступом к осветительной установке, таких как горнолыжные склоны, теннисные корты, спортивные площадки с дорогостоящим покрытием, поля для гольфа, железнодорожные развязки, сортировочные станции, железнодорожные перроны.

Форма ствола опоры: Граненая
Высота (м): 16
Назначение опоры: Складывающаяся
Вес (кг): 629
Производитель: AMIRA
Верхний диаметр (мм): 90
Тип опоры: ОГКС
Нижний диаметр (мм): 280
Способ установки: Фланцевая
Размер фланца (мм): 500
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Количество крепежных отверстий: 4
Установка: на фундамент из бетона с закладным элементом.
Межцентровое расстояние отверстий B, мм: 400
Артикул производителя: ОГКС-16

В наличии

Цена: от 200 022 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

ОГКС-16 – граненая высотная металлоконструкция, позволяющая организовать качественное наружное освещение на открытых площадках и территориях с ограниченным доступом для спецтехники. Специальные механизмы обеспечивают складывание верхней части столба для свободного доступа и обслуживания светотехники. Монтаж опор данного типа актуален для ж/д платформ, спортивных объектов, автомагистралей и транспортных развязок.

Производство опорных столбов выполняется из стального металлопроката, сгибаемого на станках для образования граней. За счет граненой поверхности изделие приобретает дополнительную устойчивость и прочность, что позволяет устанавливать опоры в регионах с сильными ветровыми нагрузками. Стальная поверхность опор обрабатывается горячим цинкованием для создания надежной антикоррозийной защиты. Благодаря такой обработке срок службы изделия увеличивается до 30 лет.

ОГКС-16 изготавливаются в типовом и индивидуальном исполнении. Опоры монтируются на бетонный фундамент с находящимся внутри стальным закладным элементом. Соединение ЗДФ и опоры выполняется с помощью фланцевого соединения, обеспечивающего надежную фиксацию.

Габаритные размеры опор

Основные параметры опор ОГКС

Наименование	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГКС	d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГКС-16	90	280	500	400	629	16

Галерея

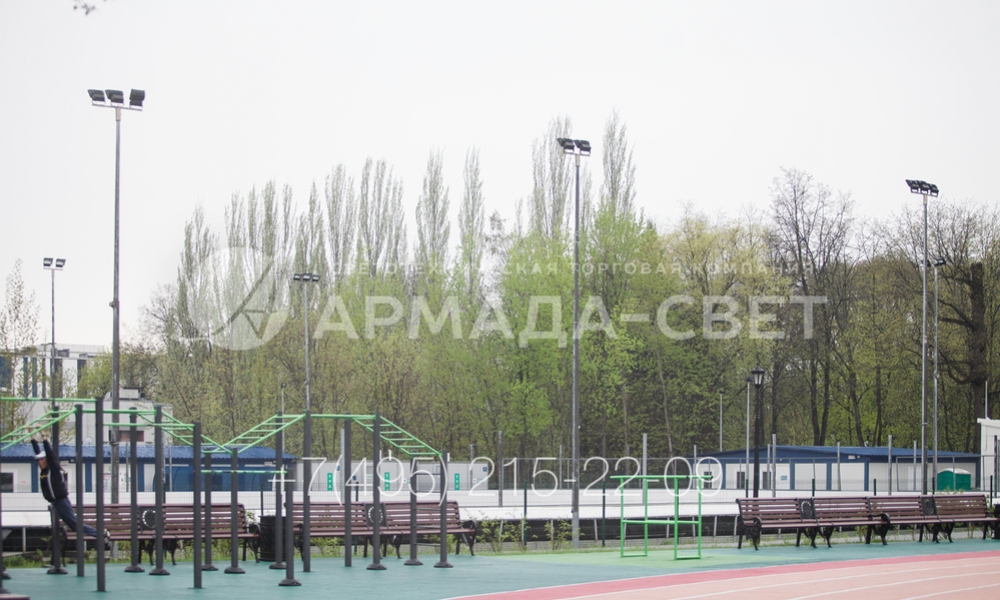

1) Опоры со складным стволом часто используются для освещения лыжных склонов, площадок в горах, улиц в горных населенных пунктах. Они необходимы в случае, когда нецелесообразно или дорого арендовать гидроподъемники для обслуживания светильников на оголовке. При использовании опор ОГКС все работы выполняются с уровня земли.

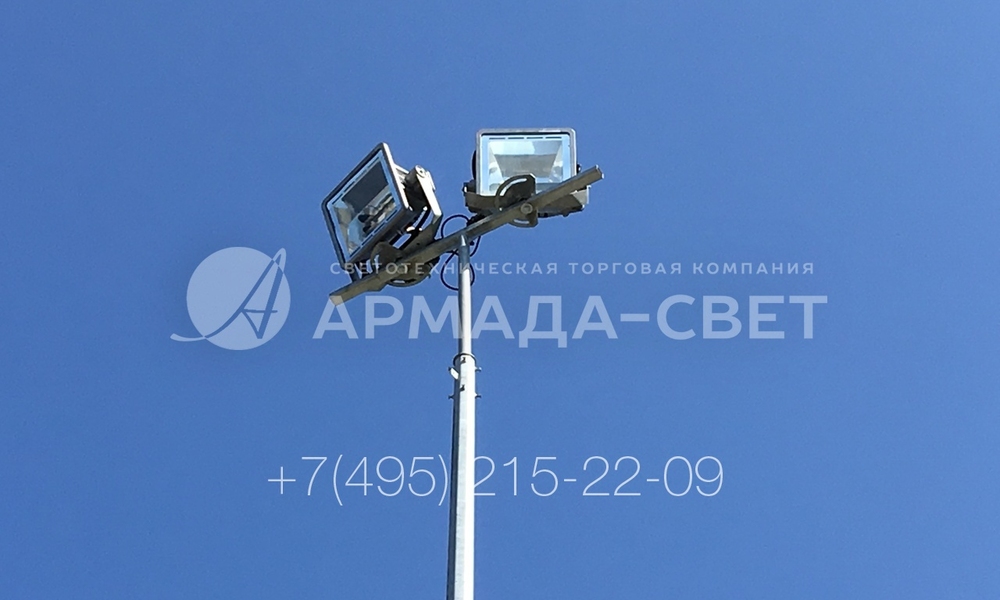

2) На фото изображены прожекторы уличного освещения, которые устанавливаются на Т-образном кронштейне на верхушке складной осветительной опоры. Они могут быть направлены в разные участки освещаемой площадки. Позиционирование производится с помощью монтажных скоб прожекторов, которые являются частью корпуса.

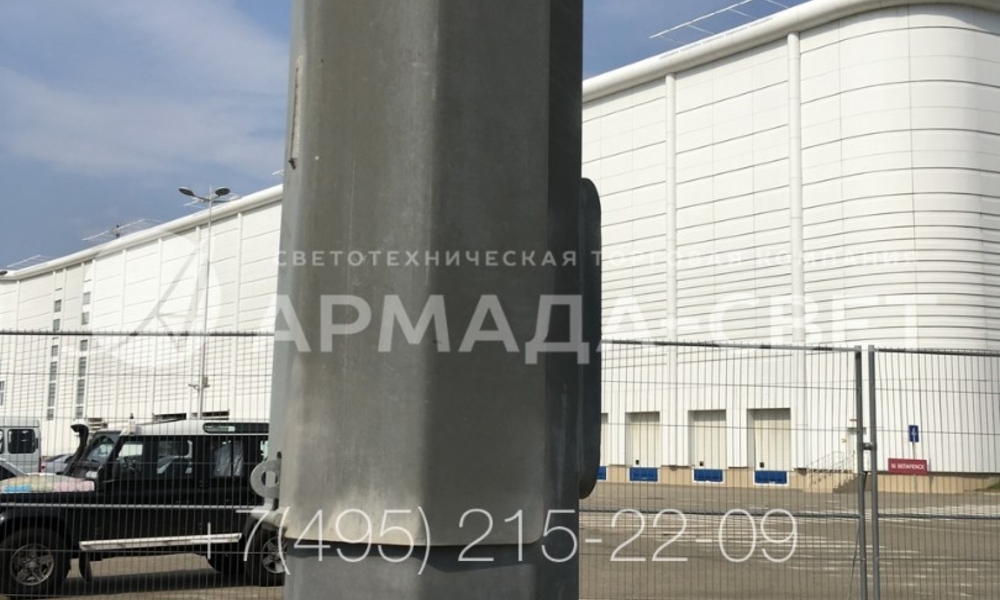

3) Для соединения подземной силовой линии и внутренней проводки ствола используется клеммная колодка и устройства защитного отключения, которые размещаются в ревизионном отверстии. Оно закрыто крышкой для предотвращения доступа посторонних. При необходимости прокладки наружных проводов они укладываются в защитных пластиковых кожухах.

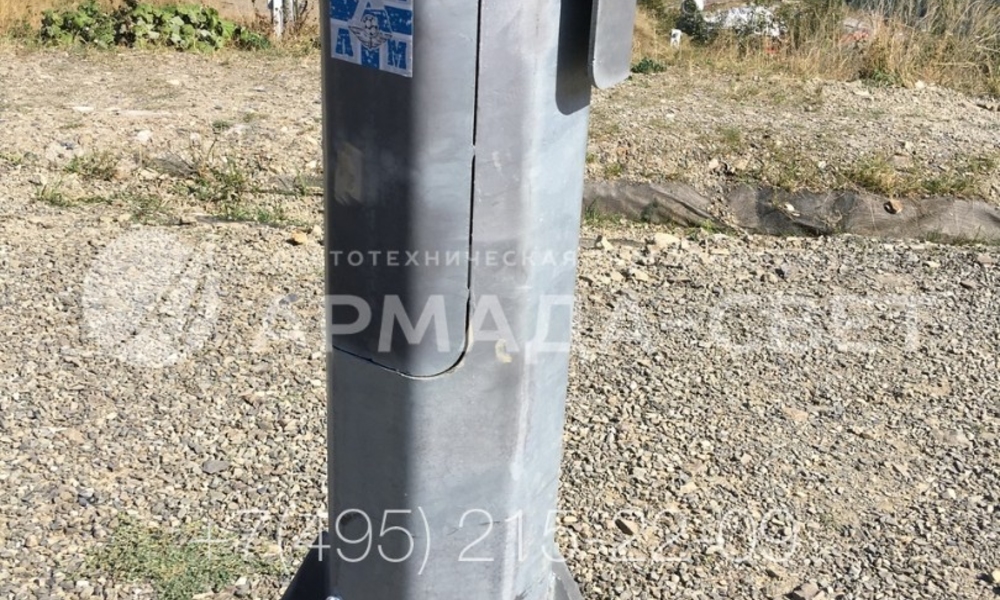

4) Все складные опоры типа ОГКС имеют противовес. Это дополнительная стальная деталь, которая прикрепляется к верхнему сегменту ствола. Она нужна для того, чтобы уравновесить вес светильников в верхней части. Благодаря такому равновесию опускать и поднимать длинный и тяжелый сегмент можно вручную, без использования автоматизированных лебедок.

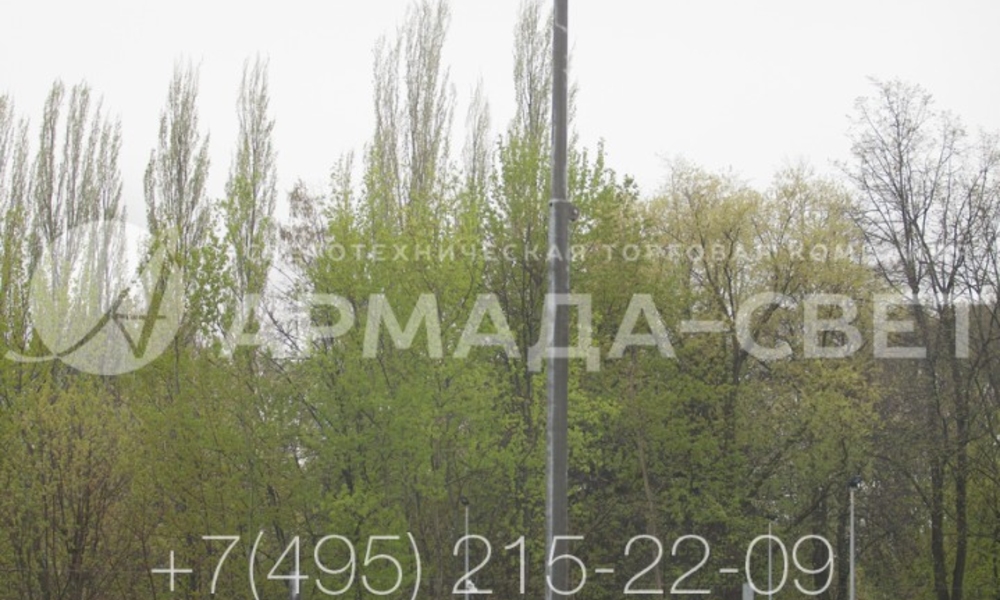

5) Все складные опоры с граненым стволом подключаются к электричеству под землей. Чтобы проложить линию, необходимо вырыть котлованы между местами установки конструкций, уложить в них кабели в защитных оболочках и выполнить обратную засыпку. При таком подходе кабели лучше защищены от повреждений при любой погоде и не мешают наклону верхнего сегмента.

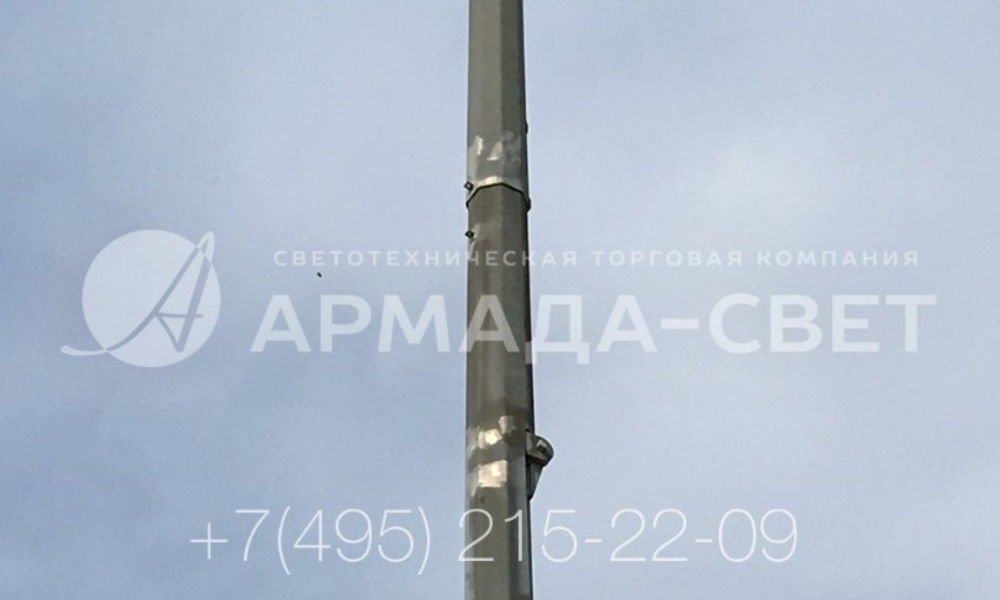

6) Одним из важных элементов опоры является шарнир, с помощью которого соединяются верхний и нижний сегменты ствола. Этот шарнир позволяет наклонять верхний сегмент. После наклона оголовок со светильником располагается на уровне земли и электрик может выполнять регламентные и ремонтные работы без подъема на автомобильном гидроподъемнике.

7) Осветительные опоры типа ОГКС совместимы с большим количеством кронштейнов под светильники. Можно устанавливать любые типы кронштейнов, которые имеют хвостовик и ограничительную шайбу. Поэтому эти складные изделия могут легко адаптироваться под решение конкретных задач в сфере уличного освещения.

8) На фото изображена складная осветительная опора с граненым коническим стволом. Обратите внимание, что на фотографии не видны воздушные силовые линии для подачи электричества. Они проложены под землей. Для соединения с внутренней проводкой ствола испольузется ревизионное отверстие в нижней части.

9) Технические характеристики складных опор для уличного освещения полностью соответствуют требованиям действующих государственных стандартов. При изготовлении этих изделий производитель пользуется типовой проектной документацией. Однако по требованию клиента опоры характеристики могут быть адаптированы под требования конкретного заказчика.
