ОГКС-18 Опоры граненые конические складывающиеся

Версия для печати

Область применения: Освещение автомагистралей и автомобильных развязок, больших открытых пространств и территорий с ограниченным доступом к осветительной установке, таких как горнолыжные склоны, теннисные корты, спортивные площадки с дорогостоящим покрытием, поля для гольфа, железнодорожные развязки, сортировочные станции, железнодорожные перроны.

Форма ствола опоры: Граненая
Высота (м): 18
Назначение опоры: Складывающаяся
Вес (кг): 775
Производитель: AMIRA
Верхний диаметр (мм): 100
Тип опоры: ОГКС
Нижний диаметр (мм): 275
Способ установки: Фланцевая
Размер фланца (мм): 500
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Количество крепежных отверстий: 4
Установка: на фундамент из бетона с закладным элементом.
Межцентровое расстояние отверстий B, мм: 400
Артикул производителя: ОГКС-18

В наличии

Цена: от 166 160 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Описание

Складывающаяся опорная конструкция ОГКС-18 предназначена для организации уличного освещения на участках и объектах, расположенных в труднодоступных для обслуживающего спецтранспорта местах. Это могут быть автомагистрали, транспортные развязки и пути, ж/д переезды, спортивные объекты и площадки, мосты. Значительная высота изделия обеспечивает равномерное освещение территории, а высокая устойчивость и прочность позволяет устанавливать опоры в регионах с сильными ветрами и неблагоприятным климатом.

Для изготовления опорных столбов используется стальной металлопрокат, подвергаемый гибке и сварке на специальных станках. Наличие граней на поверхности опоры обеспечивает ей дополнительную устойчивость, для защиты от коррозии и других неблагоприятных факторов изделие обрабатывается горячим цинкованием. Образуемый на поверхности металла слой цинка не только защищает столб, но и увеличивает срок его использования до 30 лет. При необходимости ОГКС-18 дополнительно окрашивается лакокраской.

Высотная конструкция устанавливается в закладной фундамент, состоящий из ЗДФ и бетона. Монтаж выполняется через фланцевое соединение.

Габаритные размеры опор

Основные параметры опор ОГКС

Наименование	Цена	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГКС		d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГКС-18	166 160 ₽	100	275	500	400	775	18

Галерея

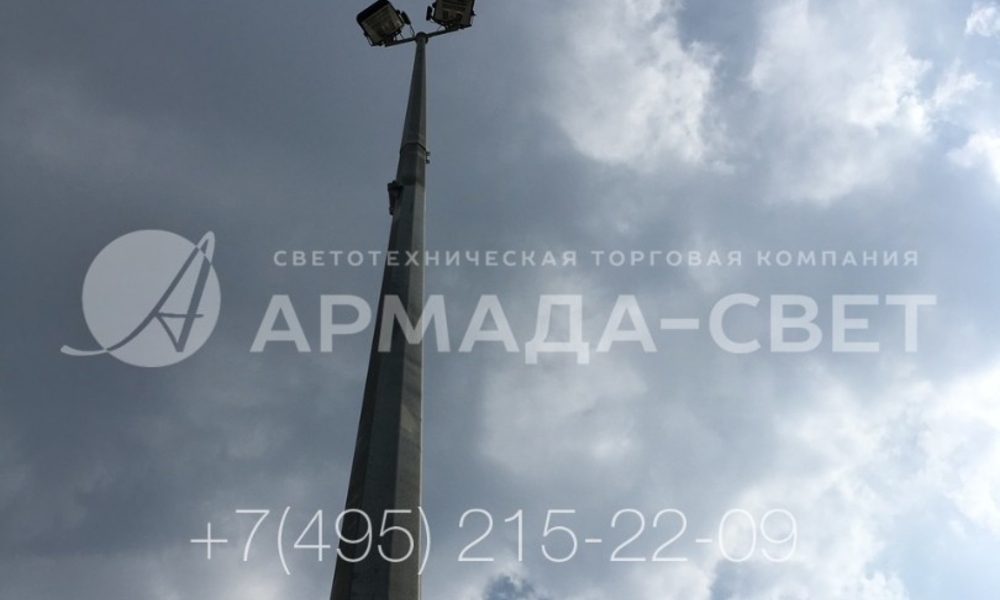

1) Опоры ОГКС применяются для освещения открытых пространств и объектов в местах, где невозможно использовать гидроподъемник для обслуживания осветительных приборов. На верхушках этих конструкций могут устанавливаться разные кронштейны. В примере на фото использован Т-образный кронштейн с прожекторами направленного освещения.

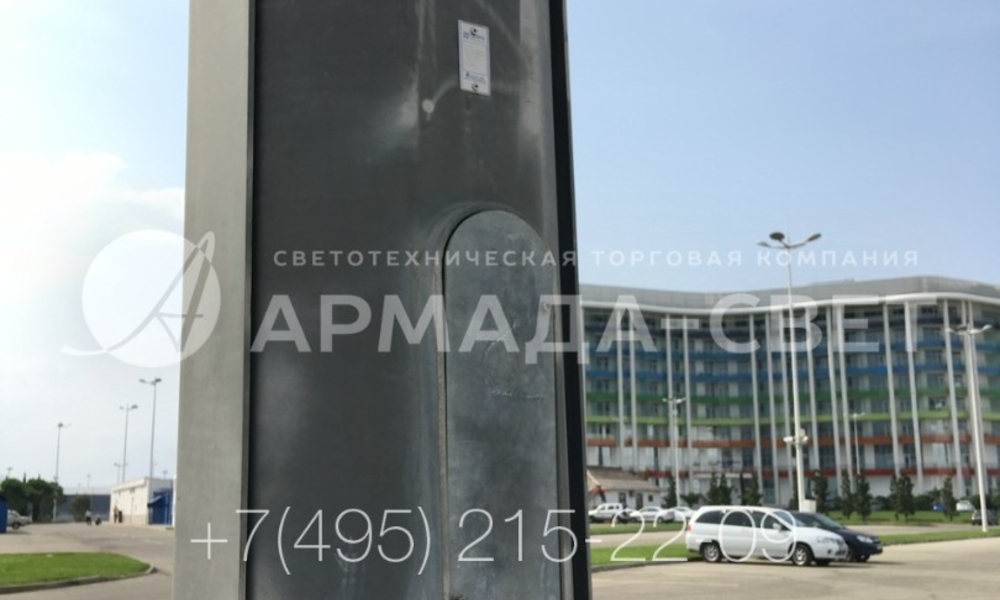

2) Для подключения подземной силовой линии и проводки внутри ствола используется ревизионное отверстие. Оно размещено в нижней части ствола и имеет вытянутую форму. В рабочем состоянии оно закрывается крышкой с ключом. Внутри монтируется клеммная колодка и устройства защитного отключения. Крышка предотвращает намокание электромеханических устройств.

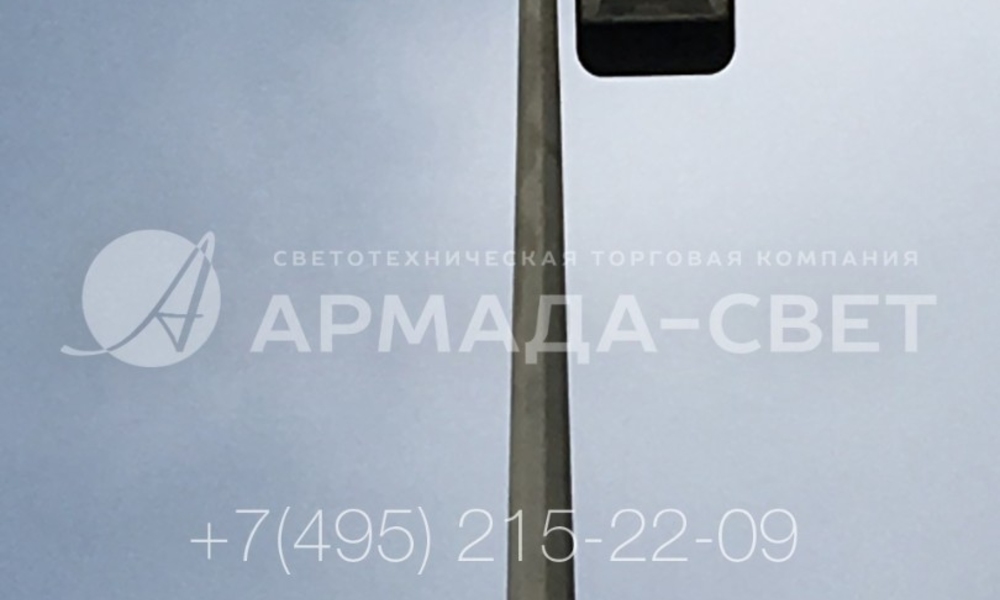

3) Для подачи электричества от коммутационного узла к прожекторам на оголовке используется проводка, проложенная внутри ствола. За счет этого провода надежно защищаются от повреждений. Кроме того, при внутренней проводке кабели не портят внешний вид конструкции и не мешают наклону верхнего сегмента.

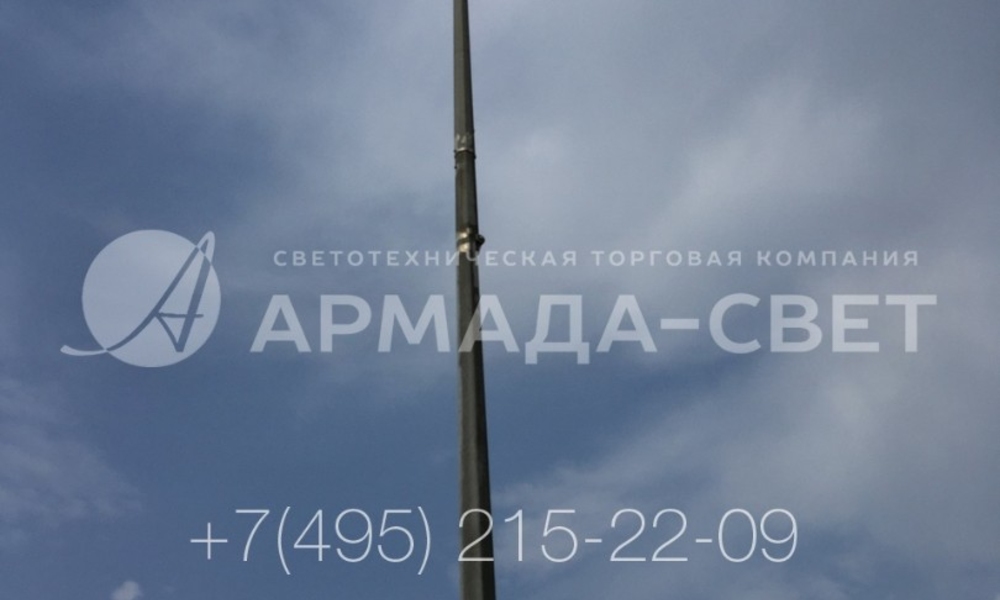

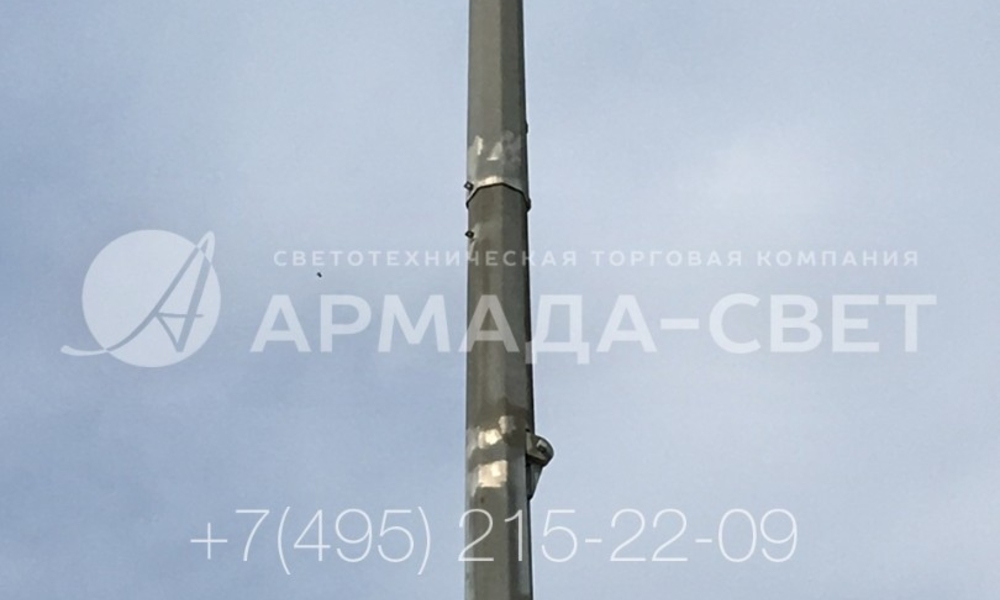

4) Особенностью осветительной опоры типа ОГКС является наличие шарнира, который соединяет верхний и нижний сегменты ствола. С помощью этого шарнира можно наклонять верхний сегмент, что делается для обслуживания световых приборов. Для упрощения наклона применяется хвостовик. Он жестко прикреплен к верхнему сегменту и помогает зафиксировать его.

5) На фото изображены прожекторы направленного света, которые установлены на складной опоре. В такой комплектации осветительные конструкции применяются для освещения спортивных площадок, лыжных склонов. Световые приборы надежно защищены от влаги и пыли, могут работать при значительных температурных колебаниях воздуха.

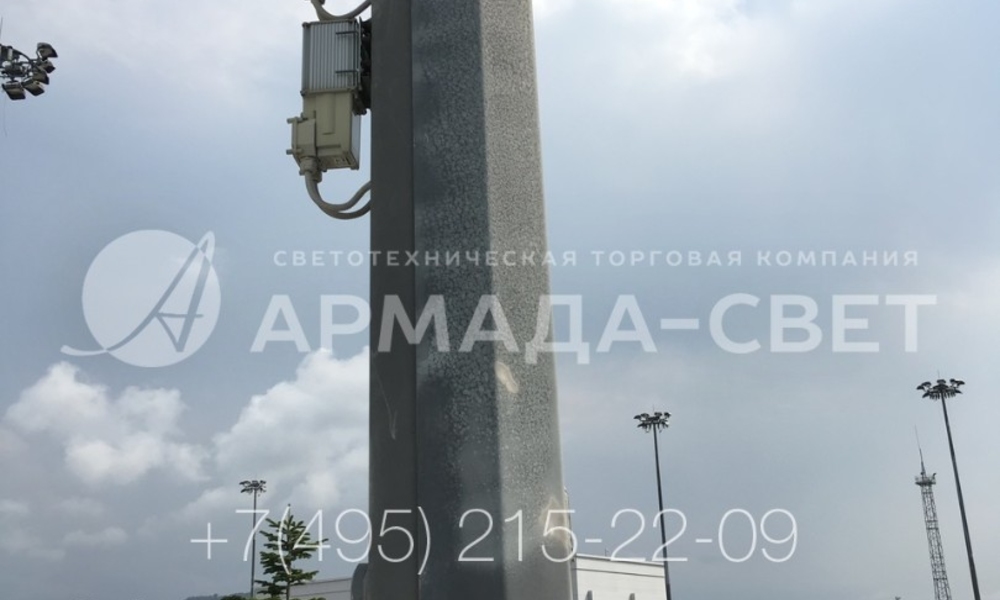

6) На фото представлен пример наружного размещения электрического оборудования. Чтобы избежать несанкционированного доступа и повреждения из-за контакта с влагой, устройства устанавливаются в герметичных прочных коробках. Кабеля в них вводятся в защитных кожухах, поэтому контакт с влагой полностью исключается.

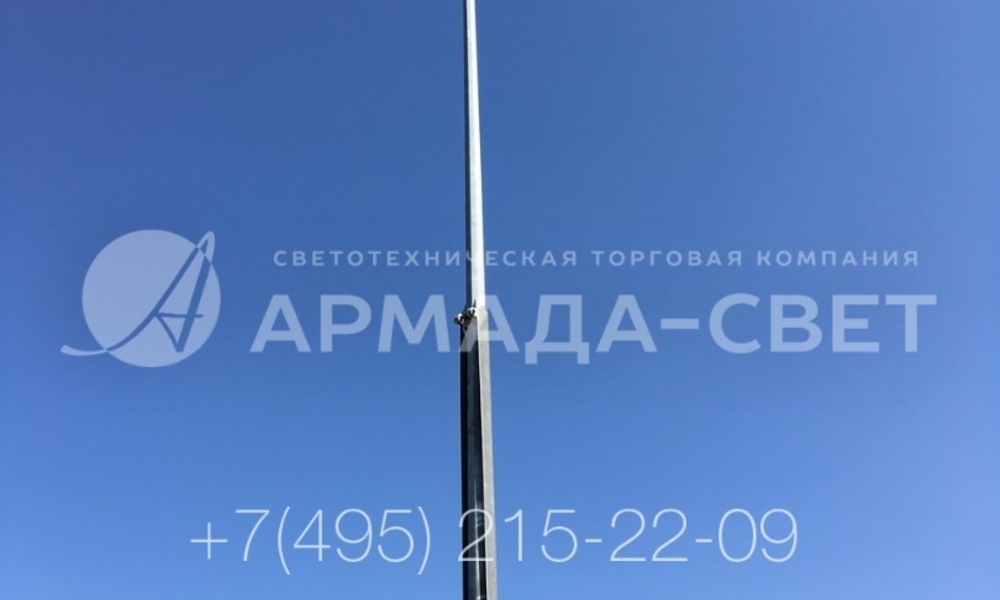

7) На фотографии изображена комплектация складной опоры с прожекторами направленного освещения. Однако на нее можно устанавливать другие виды световых приборов самостоятельно или с помощью кронштейна. Поэтому конструкцию легко адаптировать без внесения изменений на производстве.
