ОГКС-20 Опоры граненые конические складывающиеся

armadasvet_2017-09-23 10-52-52_1506237451

Версия для печати

Область применения: Освещение автомагистралей и автомобильных развязок, больших открытых пространств и территорий с ограниченным доступом к осветительной установке, таких как горнолыжные склоны, теннисные корты, спортивные площадки с дорогостоящим покрытием, поля для гольфа, железнодорожные развязки, сортировочные станции, железнодорожные перроны.

Форма ствола опоры: Граненая
Высота (м): 20
Назначение опоры: Складывающаяся
Вес (кг): 773
Производитель: AMIRA
Верхний диаметр (мм): 101
Тип опоры: ОГКС
Нижний диаметр (мм): 330
Способ установки: Фланцевая
Размер фланца (мм): 550
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Количество крепежных отверстий: 4
Установка: на фундамент из бетона с закладным элементом.
Межцентровое расстояние отверстий B, мм: 450
Артикул производителя: ОГКС-20

В наличии

Цена: от 162 021 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Описание

ОГКС-20 – устойчивая металлоконструкция высотой 20 м складывающегося типа, позволяющая организовать качественное наружное освещение в районах, куда затруднен либо ограничен доступ обслуживающей спецтехники. Специальный механизм, обеспечивающий опускание верхней части столба к земле, упрощает обслуживание размещенного на опоре оборудования, что позволяет устанавливать ее на транспортных развязках, спортивных объектах, мостах и автодорогах.

Коническая опора изготавливается из стальных листов, сгибаемых на специальных станках для получения граненой поверхности. Такая конструкция отличается большей устойчивостью и позволяет устанавливать фонарные столбы в регионах с различными климатическими условиями, включая места с сильными ветровыми нагрузками. Опора обрабатывается горячим цинкованием – образуемый на поверхности металла защитный слой предотвращает развитие коррозии, а также увеличивает срок эксплуатации изделия до 30 лет. При необходимости ОГКС-20 может дополнительно окрашиваться лакокраской в любом выбранном оттенке.

Монтаж изделия выполняется на бетонный фундамент с ЗДФ через фланцевое соединение, обеспечивающее высокую устойчивость.

Габаритные размеры опор

Основные параметры опор ОГКС

Наименование	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГКС	d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГКС-20	101	330	550	450	773	20

Галерея

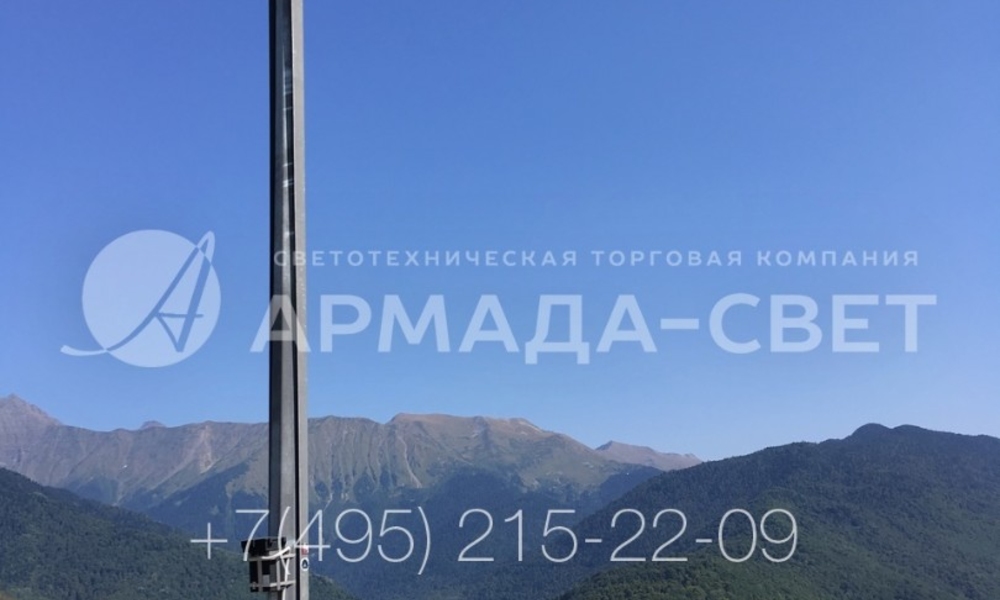

1) Опоры типа ОГКС могут складываться пополам, после чего оголовок конструкции располагается на уровне земли. Основная сфера использования изображенных на фото опор – освещение населенных пунктов в горах, лыжных трасс, спортивных объектов с дорогим покрытием и площадок в городах с плотной застройкой.

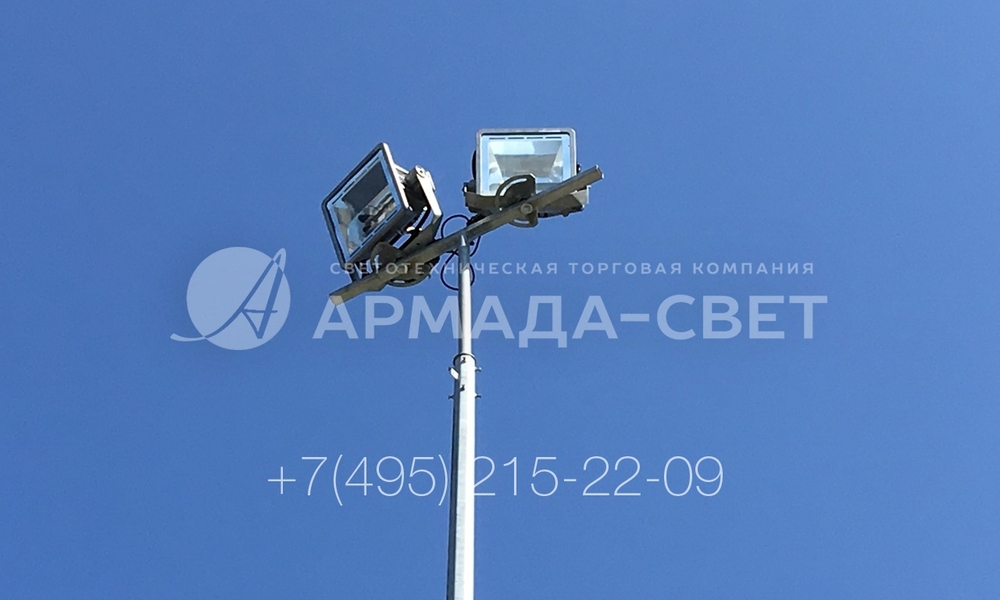

2) На фото изображены прожекторы, установленные на Т-образном оголовке складной опоры. Основным преимуществом использования опор ОГКС в том, что эти прожекторы можно опустить до уровня земли и выполнять их обслуживание без использования гидроподъемников. Прожекторы могут быть заменены на другие виды световых приборов.

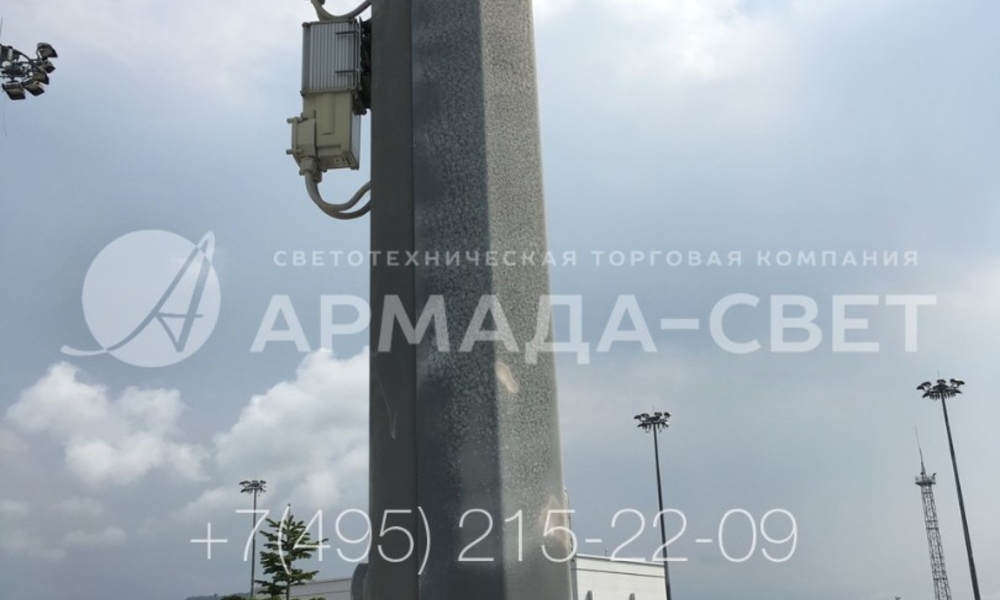

3) Если возникает необходимость в установке пускорегулирующих устройств или другого оборудования снаружи ствола, используются прочные герметичные пластиковые коробки. Это позволяет защитить аппаратуру от негативного воздействия воды или мусора. Провода вводятся внутрь через герметичные вводы.

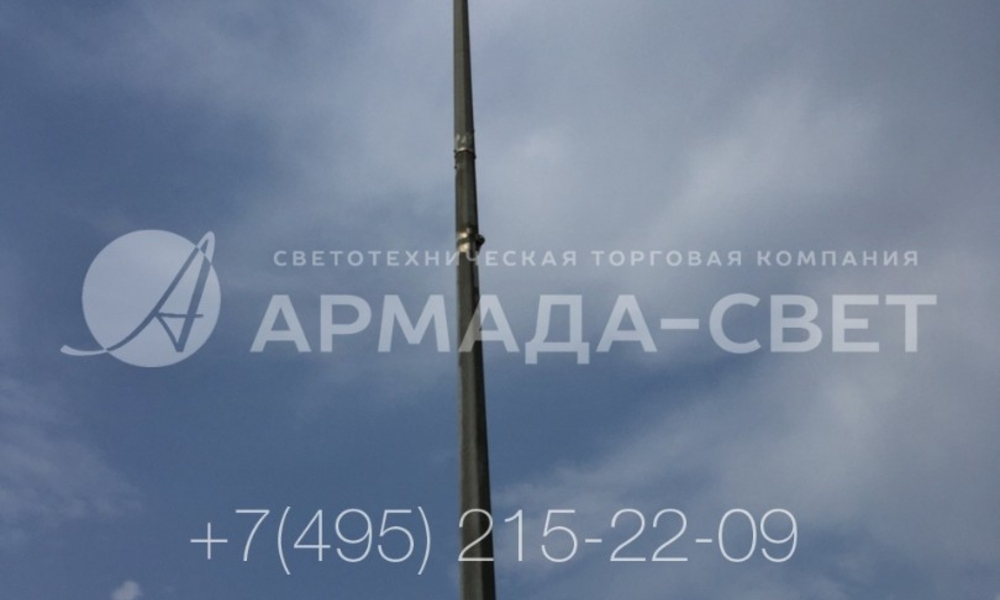

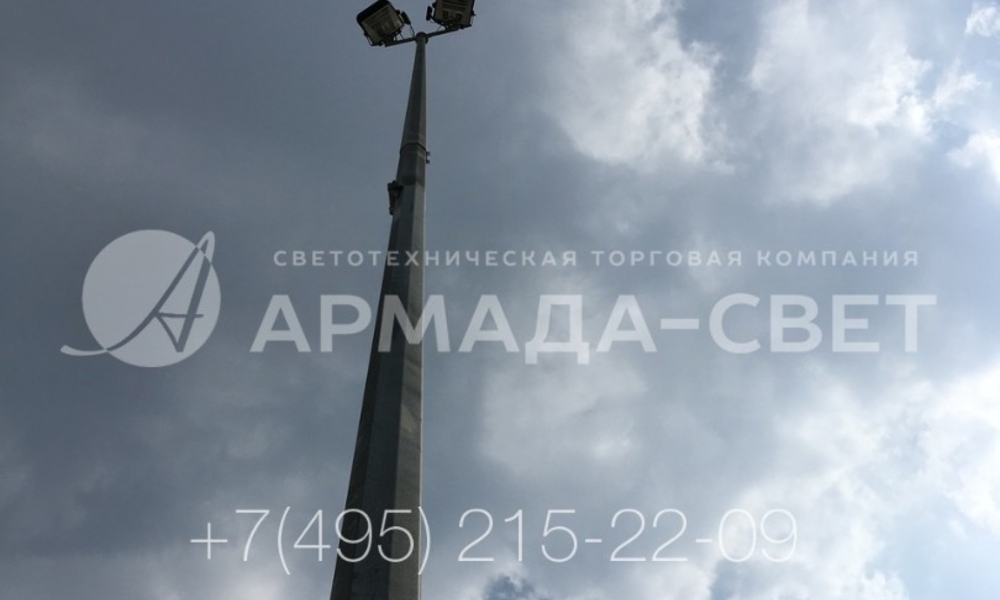

4) Ствол складной опоры типа ОГКС имеет граненое поперечное сечение и коническую форму. За счет этого увеличивается несущая способность инженерной конструкции. На верхушку можно устанавливать тяжелые и мощные приборы освещения. Верхний сегмент ствола наклоняется для удобного обслуживания осветительного оборудования с уровня земли.

5) Ствол складных опор ОГКС делается из листовой стали. Для этого прокат разрезается на детали нужной формы и сгибается с помощью гидравлических прессов. В результате получается прочная конструкция, которая выдерживает значительную нагрузку, но при этом имеет небольшой вес. Ее легко транспортировать к месту установки на стандартных грузовиках.

6) Для установки складных опор с граненым стволом используется фланец. Это круглая деталь с отверстиями, которая приварена к нижнему сегменту ствола. Чтобы увеличить жесткость монтажного узла, он дополнительно укрепляется треугольными косынками. Для крепления наземной части необходимо забетонировать закладную деталь фундамента.
