ОГКС-25 Опоры граненые конические складывающиеся 1

Запросить цену и срок

Москва +7 (495) 215-22-09

ОГКС-25 Опоры граненые конические складывающиеся

фото

Версия для печати

Область применения: Освещение автомагистралей и автомобильных развязок, больших открытых пространств и территорий с ограниченным доступом к осветительной установке, таких как горнолыжные склоны, теннисные корты, спортивные площадки с дорогостоящим покрытием, поля для гольфа, железнодорожные развязки, сортировочные станции, железнодорожные перроны.

Форма ствола опоры: Граненая
Высота (м): 25
Назначение опоры: Складывающаяся
Вес (кг): 834
Производитель: AMIRA
Верхний диаметр (мм): 124
Тип опоры: П-ФГ
Нижний диаметр (мм): 456
Способ установки: Фланцевая
Размер фланца (мм): 660
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Количество крепежных отверстий: 4
Установка: на фундамент из бетона с закладным элементом.
Межцентровое расстояние отверстий B, мм: 560
Артикул производителя: ОГКС-25

В наличии

Цена: от 265 212 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Коническая опора ОГКС-25 – высотная металлоконструкция, предназначенная для организации наружной иллюминации на больших открытых пространствах и территориях, куда ограничен либо невозможен доступ спецтехники. Ее используют для подсветки транспортных развязок, ж/д перегонов, площадей и спортивных объектов. Востребованность изделий в таких районах объясняется их способностью складываться к земле, что позволяет обходиться без участия спецтехники при необходимости выполнить обслуживание светового оборудования.

Для изготовления опор ОГКС-25 используется листовая сталь, сгибаемая под прессом в изделие с граненой поверхностью. Наличие граней создает фонарному столбу дополнительные ребра жесткости, что обеспечивает высокую устойчивость и способность противостоять значительным нагрузкам. Металл опоры обрабатывается горячим цинкованием, антикоррозийный слой предотвращает развитие ржавчины и увеличивает срок эксплуатации опор до 30 лет. При необходимости опора дополнительно окрашивается краской.

Конструкция высотой 25 м устанавливается на закладной фундамент. Для обеспечения надежной фиксации столба в его нижней части имеется фланец, с помощью которого опора соединяется с ЗДФ.

Габаритные размеры опор

Основные параметры опор ОГКС

Наименование	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГКС	d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГКС-25	124	456	660	560	834	25

Галерея

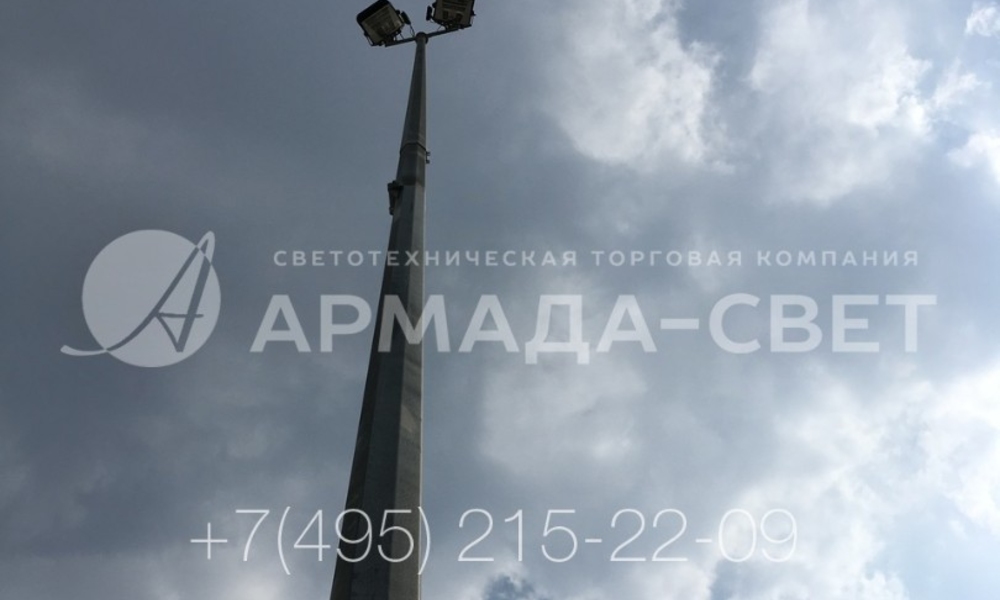

1) Каждая складная опора модели ОГКС высотой 25 метров имеет противовес. Он жестко закреплен к верхнему сегменту ствола. Нужен для того, чтобы сбалансировать вес светильников на оголовке. Благодаря балансиру электрик может опустить верхний сегмент без использования электрических или ручных лебедок только с помощью мускульной силы человека.

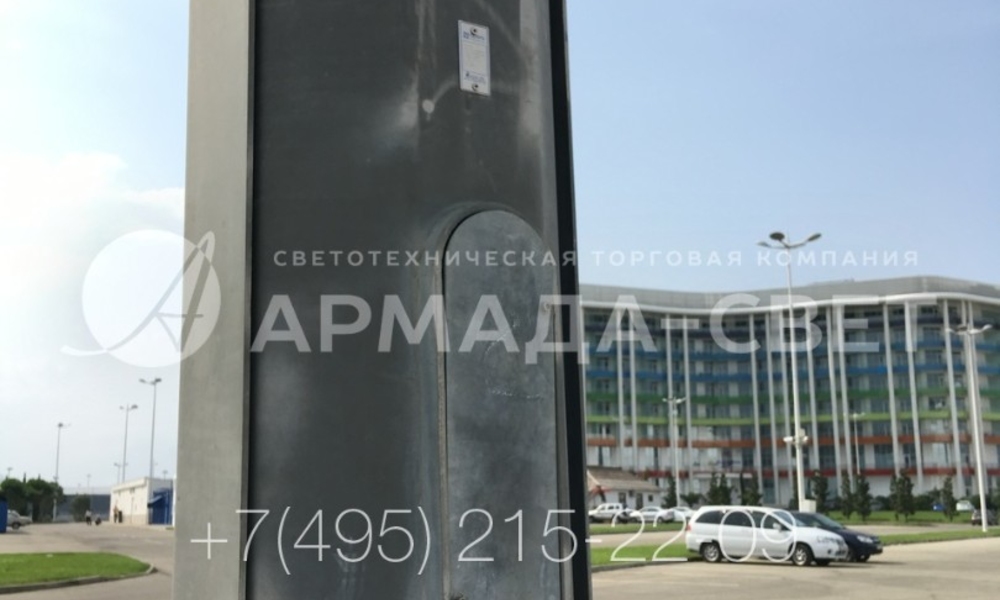

2) Установка опор типа ОГКС-25 производится на фланец. Чтобы выполнить монтаж, нужно пробурить в грунте отверстие нужной глубины и диаметра, после чего забетонировать в нем закладную деталь фундамента. После застывания строительного раствора к фланцу прикручивается наземная часть. При правильной установке площадка фланца находится на уровне грунта.

3) На фото изображено ревизионное отверстие, которое расположено над фланцем. Оно необходимо для удобного соединения подземной силовой линии и электрики ствола. Чтобы выполнить подключение, используется клеммная колодка. Дополнительно предусматриваются устройства защитного отключения, чтобы избежать поломки из-за короткого замыкания или перегрузки.

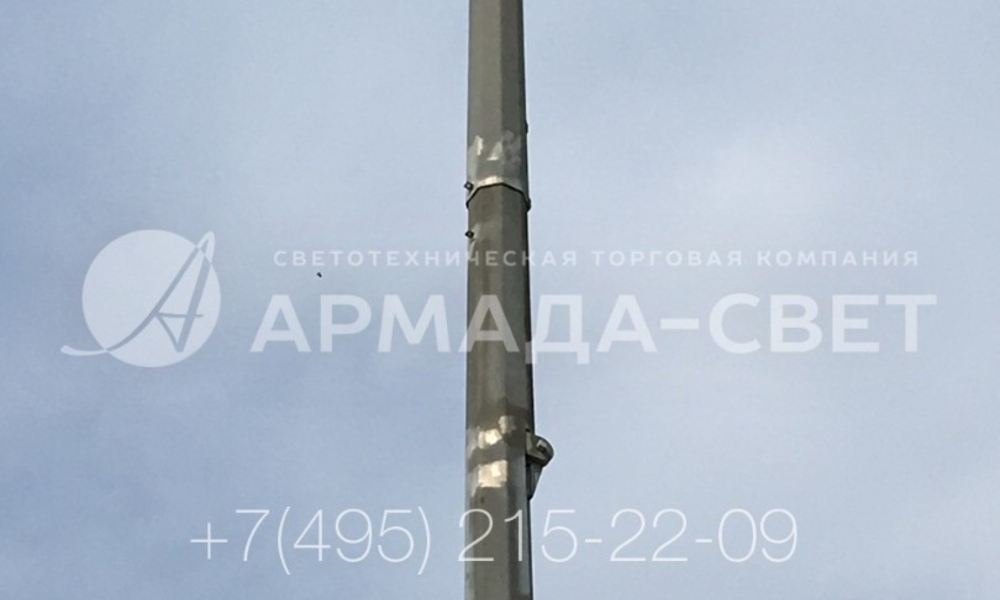

4) Все складные осветительные опоры цинкуются для защиты от коррозии. В отличие от обычной порошковой краски, слой цинка лучше переносит механические повреждения. При контакте с острыми предметами и твердыми поверхностями он не покрывается царапинами и сколами, поэтому барьерная защита сохраняется до 15 лет.

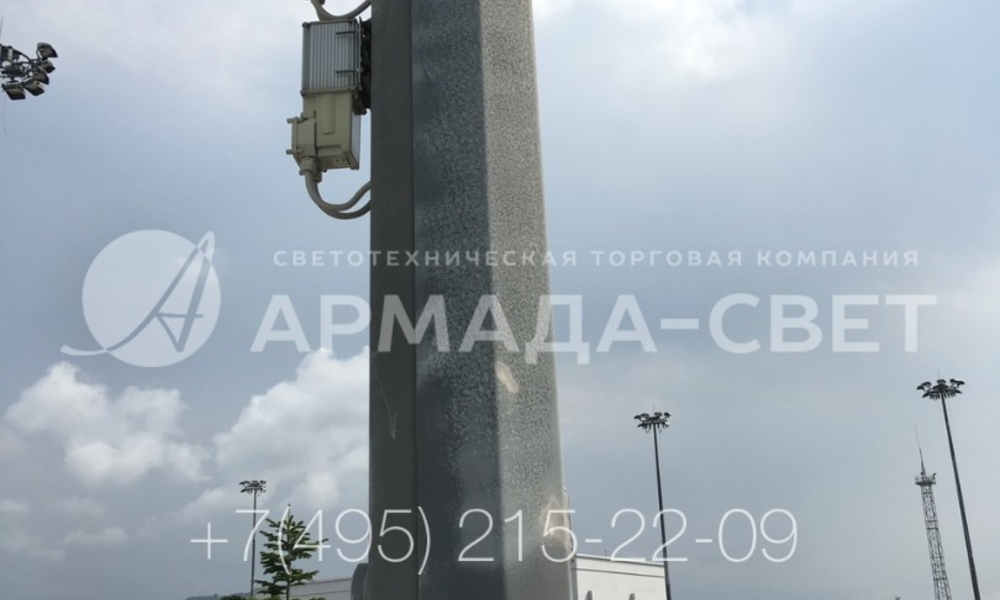

5) Ствол опоры типа ОГКС состоит из двух сегментов. На фото изображен шарнир, который используется для наклона. Обратите внимание, что для наклона не используются электрические моторы и лебедки с редукторами. Поэтому выполнить ремонтные и монтажные работы можно при полном отсутствии электричества.

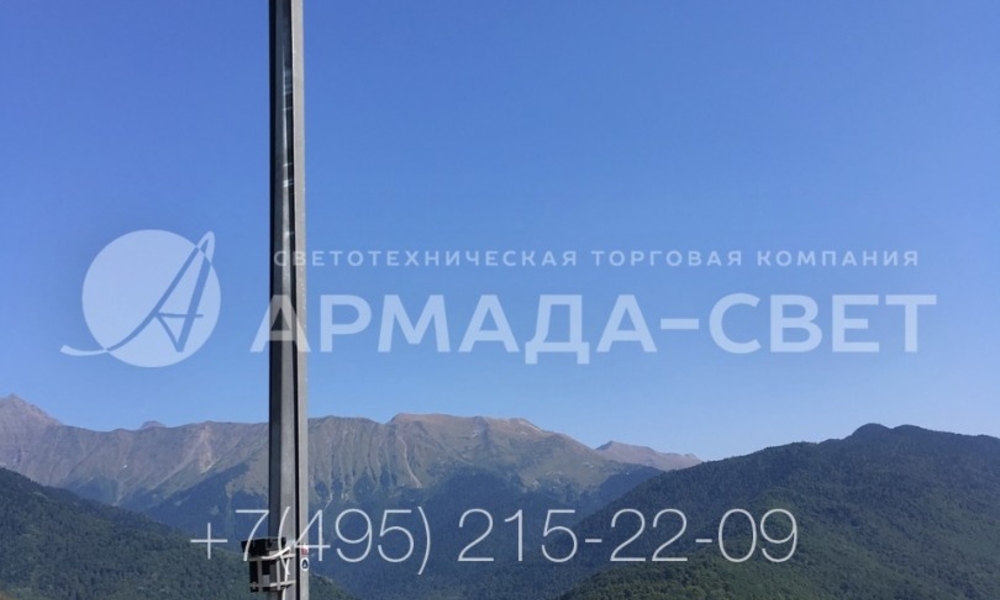

6) Каждая складная опора имеет противовес, который прикреплен к верхнему сегменту ствола. Его вес рассчитан таким образом, чтобы уравновесить светильники в нижней части. В вертикальном положении противовес фиксируется с помощью замка. Он препятствует несанкционированному наклону ствола со светильниками.
