Серия 12 – «Модерн» Кронштейны для консольных светильников 1

Запросить цену и срок

Москва +7 (495) 215-22-09

Серия 12 – «Модерн» Кронштейны для консольных светильников

фото

Версия для печати

Область применения: Функциональное освещение дворов, набережных, аллей, бульваров, парков, скверов, коттеджных посёлков, автозаправочных станций, автомобильных парковок, улиц и дорог с высокой, средней и низкой интенсивностью движения.

Артикул производителя: 12.К
Материал: Трубный прокат
Покрытие: Горячее цинкование
Установка: На верхний торец опоры

Цена: по запросу

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Описание

Кронштейны серии «Модерн» отличаются строгим лаконичным дизайном. Ультрасовременный внешний вид и высокая прочность позволяют использовать их для монтажа консольных светильников во дворах, парках, скверах, а также на бульварах, аллеях и набережных. Эти кронштейны подходят для организации освещения улиц, парков, автодорог и автозаправок.

Кронштейны устанавливают на вершину опоры, тип установочного места зависит от характеристик опоры. Серию «Модерн» производят из качественного трубного проката, который подбирается с учетом условий эксплуатации. Чтобы защитить кронштейны от коррозии и продлить срок их службы до 30 лет, производитель обрабатывает поверхность методом горячего цинкования. По желанию заказчика в качества декоративного слоя можно нанести лакокрасочное покрытие, уточнив его цвет при оформлении заявки.

На одном кронштейне можно закрепить 1–2 светильника. Рожки моделей на 2 светильника направлены в разные стороны. Серия «Модерн» подходит для всех типов опор и хорошо сочетается с современным дизайном светильников.

Преимущества

Оригинальный дизайн кронштейна позволяет гармонично дополнить архитектурную композицию.
Различные типы крепления позволяют установить кронштейн на любую опору.
В качестве материала используется высококачественный трубный прокат ведущих российских производителей по ГОСТ 10704–91. Материал выбирается в зависимости от климатического района эксплуатации.
Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25-30 лет эксплуатации.
Кронштейн может быть обработан декоративным лакокрасочным покрытием или эмалью (необходимо оговаривать при заказе, подробности узнавайте у поставщика продукции).

Модификации кронштейнов серии 12 – «Модерн»

Однорожковые
Двухрожковые

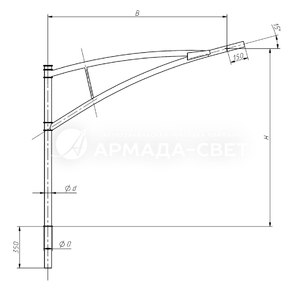

Габаритные размеры кронштейнов

Основные параметры кронштейнов серии 12 – «Модерн»

Кронштейны серии 12 для консольных светильников на круглоконические и граненые опоры

Обозначение	Масса, кг (не более)	H, мм	B, мм	D, мм	d, мм
12.К1-1,0-2,0-Ф5	33,6	1000	2000	100	76
12.К1-1,0-2,0-Ф6	33,9	1000	2000	135	76
12.К1-1,5-2,0-Ф5	35,6	1500	2000	100	76
12.К1-1,5-2,0-Ф6	35,9	1500	2000	135	76
12.К1-2,0-2,0-Ф5	28,9	2000	2000	100	76
12.К1-2,0-2,0-Ф6	39,2	2000	2000	135	76

Кронштейны серии 12 для консольных светильников на круглоконические и граненые опоры

Обозначение	Масса, кг (не более)	H, мм	B, мм	D, мм	d, мм
12.К2-1,0-2,0-/180-Ф5	56,8	1000	2000	100	76
12.К2-1,0-2,0-/180-Ф6	57,1	1000	2000	135	76
12.К2-1,5-2,0-/180-Ф5	58,8	1500	2000	100	76
12.К2-1,5-2,0-/180-Ф6	59,1	1500	2000	135	76
12.К2-1,8-2,0-/180-Ф5	60,6	1800	2000	100	76

Галерея

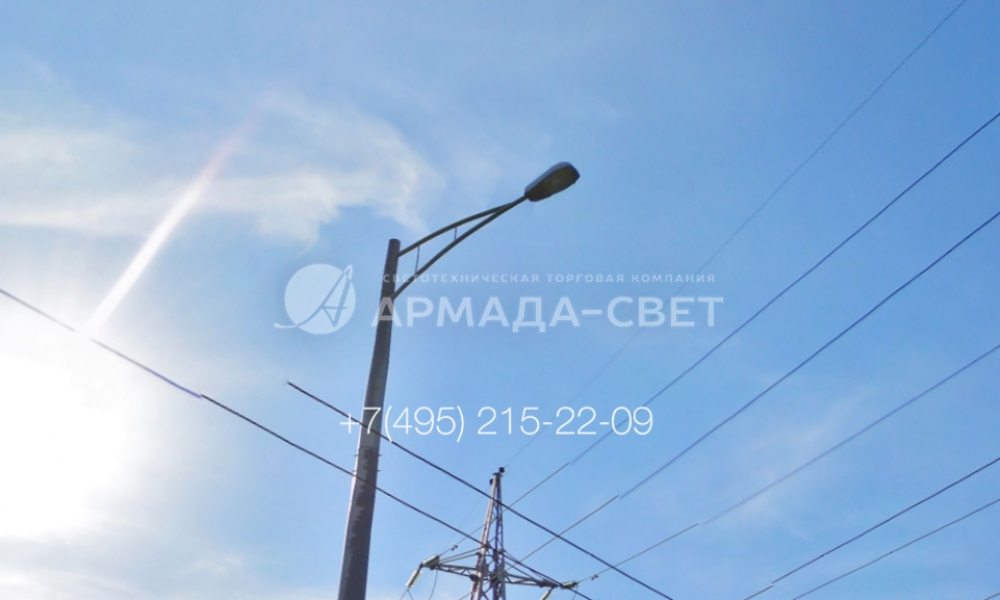

1) Осветительные кронштейны типа Модерн используются для установки консольных осветительных приборов, которые имеют отверстие для крепления на боковой части корпуса. Эти кронштейны имеют особый дизайн, поэтому хорошо сочетаются с другими элементами окружающей городской инфраструктуры. За счет перемычек они выдерживают повышенную нагрузку.

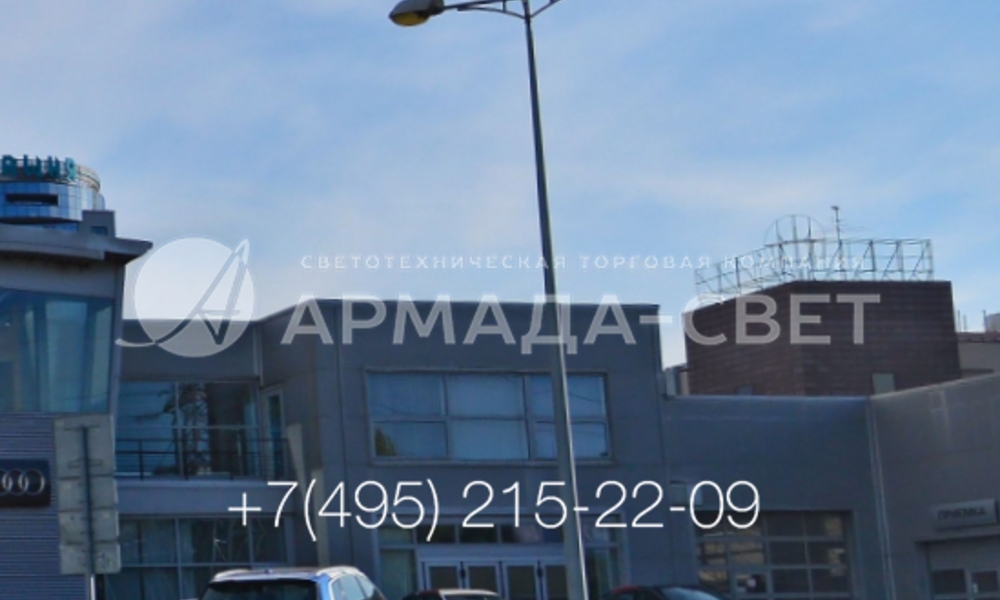

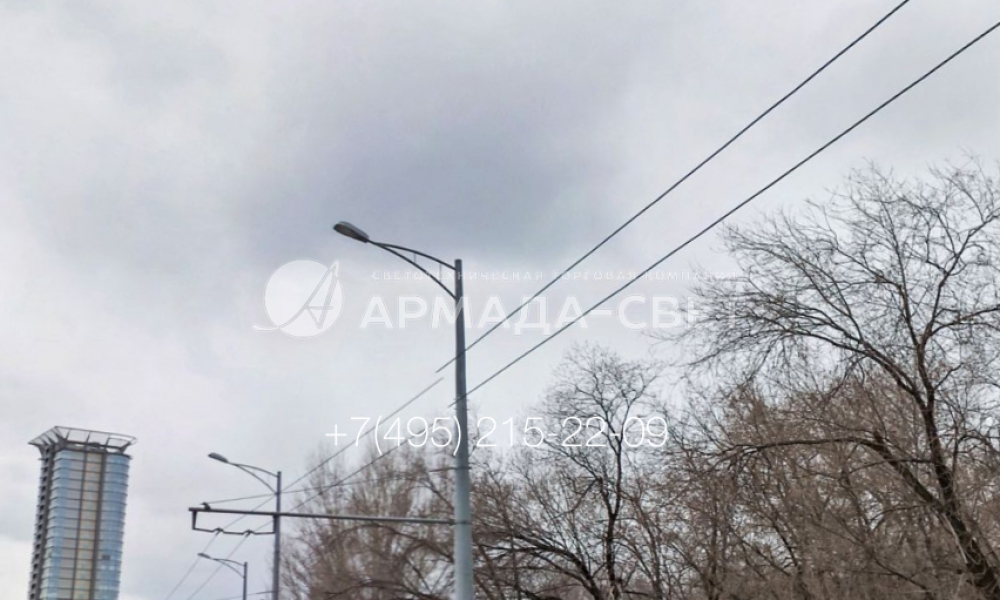

2) На фото изображен кронштейн серии 12 Модерн с одним консольным осветительным прибором. Для установки этой модели используется обечайка. Крепление выполнено на трубчатой опоре силового типа. При необходимости в стандартную конструкцию кронштейна могут вноситься дополнительные изменения по желанию заказчика.

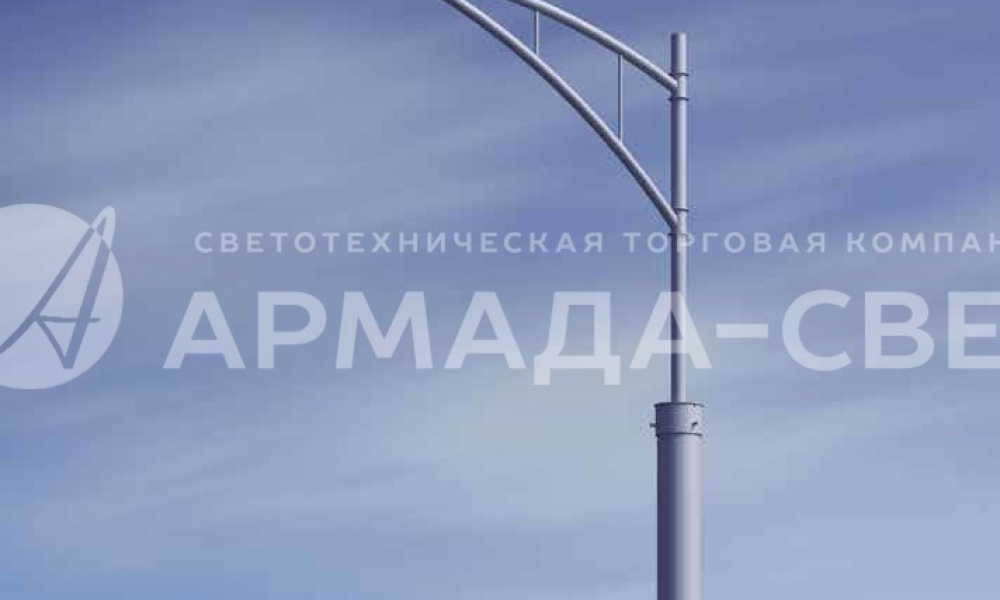

3) На этой фотографии изображен световой прибор, установленный на кронштейне типа Модерн. У этого изделия имеется два наклонных элемента, которые соединены друг с другом и образуют треугольник. Внутри него закреплены дополнительные перемычки. За счет этого изделие приобретает красивый вид и выдерживает вес очень тяжелых светильников.

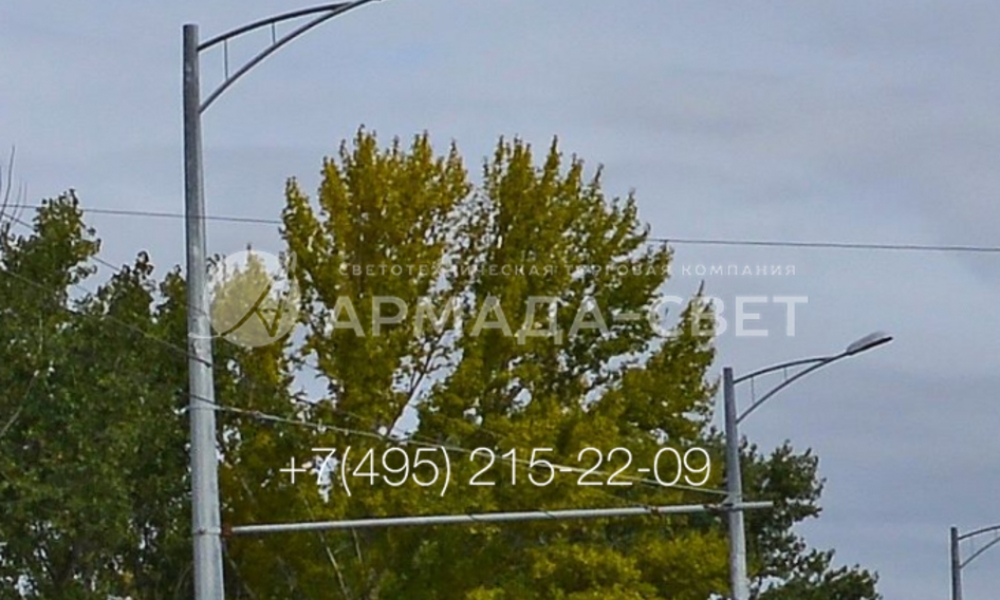

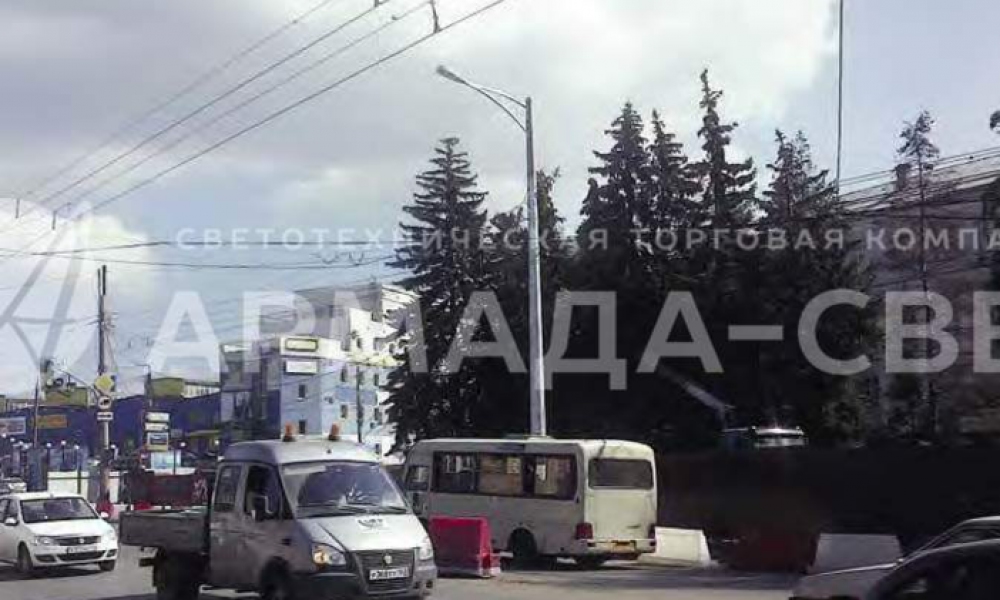

4) На фото изображена силовая опора контактной сети для работы троллейбусов, на верхушке которой закреплен кронштейн Модерн с одним консольным светильником. В результате с минимальными затратами утилитарная опора без дополнительных декоративных элементов превращается в одно из украшений улиц города.

5) Кронштейны серии 12 Модерн часто применяются на улицах города вместо изделий модели Стандарт. Они отличаются более красивым внешним видом. Дополнительный плюс – повышенная несущая способность. Она достигается за счет дополнительного опорного элемента в нижней части и промежуточных перемычек.

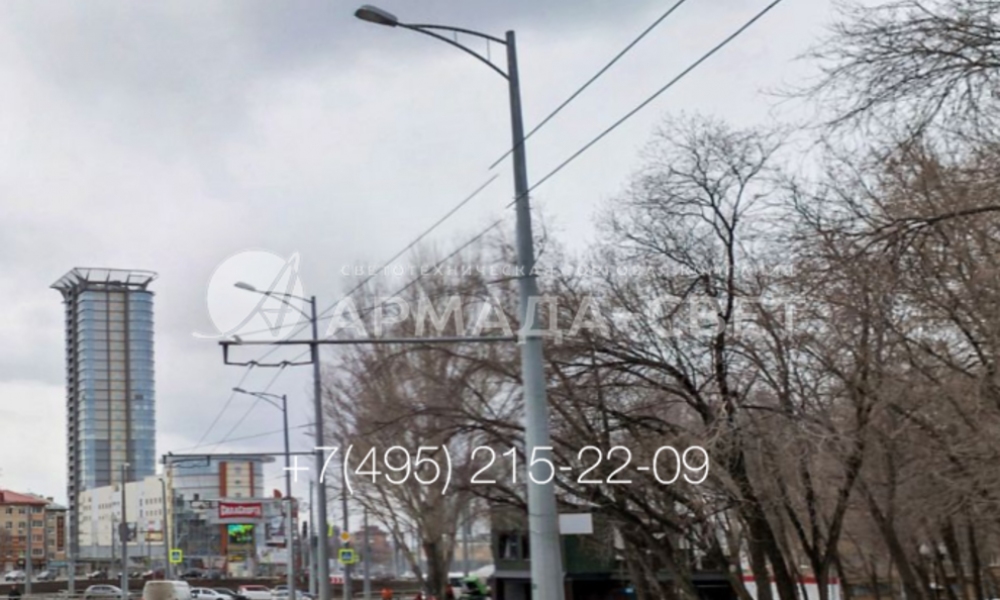

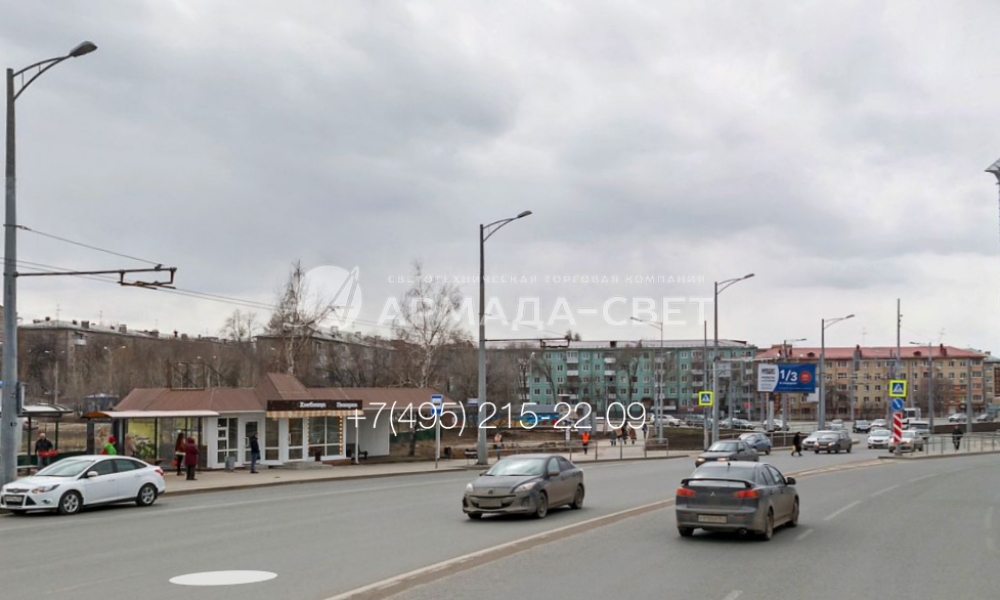

6) Опоры Модерн используются для освещения улиц города вместе с опорами для контактной сети. Обратите внимание, что на фотографии видны только провода для обеспечения движения троллейбусов по улицам города. Подводка кабелей к светильнику производится внутри ствола, поэтому верхняя часть конструкции выглядит красивее.

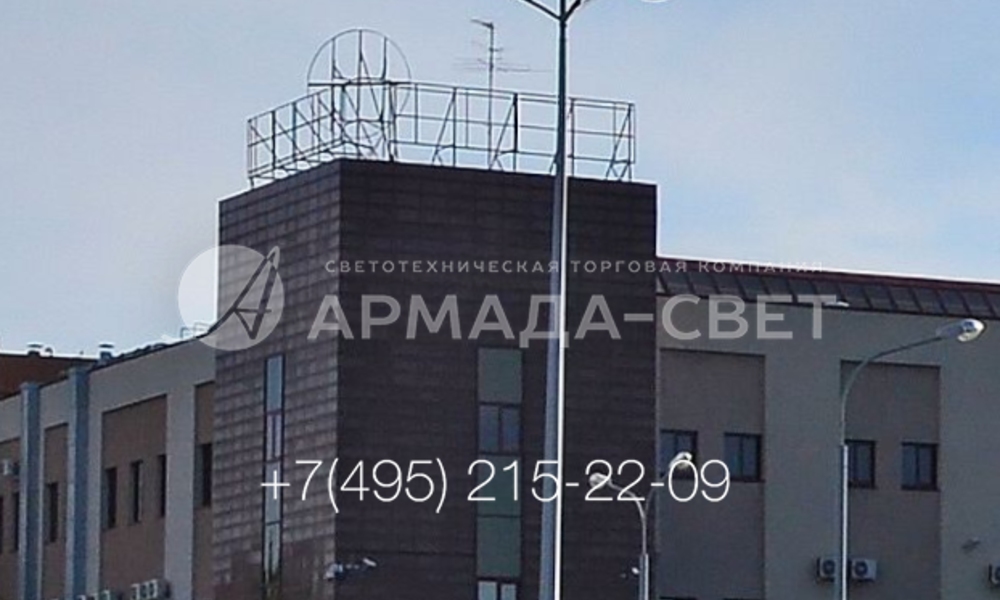

7) На фото изображен кронштейн серии 12 Модерн, установленный на верхушке граненой опоры из листовой стали. В этом случае вместо обычной обечайки монтаж выполнен на хвостовик с ограничительной шайбой. Фиксация производится с помощью болтов. Подводка силовой линии выполнена по воздуху.

8) Использование воздушных силовых линий, по которым подводится электричество к светильникам, портит внешний вид улицы. Однако при использовании кронштейнов Модерн провод к самому световому прибору проложен внутри полых элементов детали. За счет этого оголовок ствола смотрится более минималистичным.

9) Один из вариантов установки кронштейна Модерн – это крепление его непосредственно на ствол. Однако чаще применяются крепления на обечайку или хвостовик. В этом случае монтажный узел остается разъемным в течение всего срока эксплуатации опоры. Можно открутить болты, снять кронштейн и заменить его на новый при необходимости.

10) На фото изображен кронштейн типа Модерн, предназначенный для установки трех консольных светильников с газоразрядными лампами. В этом случае угол между ними равен 120 градусов. Такая конструкция применяется с целью создания заливающего освещения вокруг инженерной опоры на парковке для транспортных средств перед общественным зданием.

11) Угол между отдельными рожками в кронштейне типа Модерн может варьироваться по желанию покупателя. Распространены изделия Т-образной формы, которые устанавливаются на обочине дорог, на поворотах магистралей и возле парковки для автомобилей. Такие кронштейны со светильниками создают заливающее освещение на большом пространстве.

12) Независимо от количества светильников рекомендуется подводить кабели к световым приборам на кронштейне Модерн под землей и внутри полого ствола. За счет этого уменьшается число самонесущих изолированных кабелей на освещаемом участке. Это дает возможность улучшить внешний вид улицы или парковки.

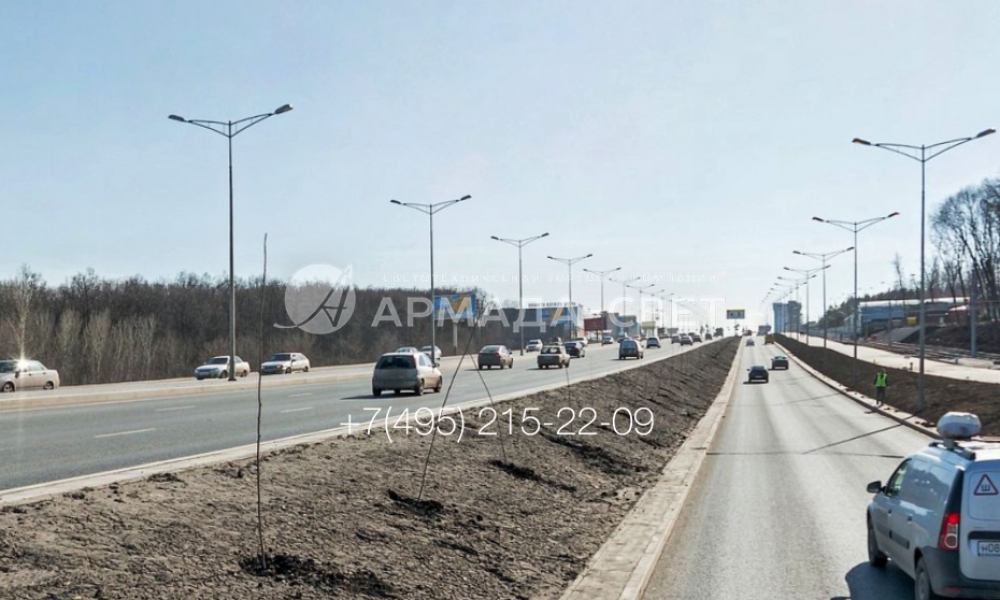

13) На фото изображены опоры с двухрожковыми кронштейнами типа Модерн. При использовании такой модификации световые приборы размещаются по обе стороны ствола и одновременно освещают проезжую часть и тротуар. Благодаря длинным консолям световое пятно располагается далеко от ствола.

14) Если необходимо осветить широкую дорогу или тротуар, используются кронштейны типа Модерн с длинными рожками. Особенность этих изделий состоит в том, что они имеют два наклонных элемента, которые вместе с вертикальной частью формируют жесткий треугольник. Он повышает несущую способность конструкции.

15) На фото изображен двухрожковый кронштейн типа Модерн, который устанавливается на хвостовик и ограничительную шайбу. Использование такого способа крепления увеличивает площадь соприкосновения двух деталей. За счет этого повышается прочность при использовании в местности с высокой ветровой нагрузкой.

16) При строительстве новых автомобильных магистралей для освещения дорожного полотна часто применяются светильники Модерн вместо надоевших вариантов Стандарт. Эти конструкции прочно удерживают световые приборы большого веса за счет дополнительного наклонного элемента. Кроме того, они органично сочетаются с современными элементами оформления улиц.
