ВГМ-20 Молниеотводы на базе высокомачтовых опор с мобильной короной

+22

фото

Версия для печати

Область применения: Для обеспечения равномерного освещения территорий во всех направлениях, защиты от ударов молний зданий, сооружений и защиты от перенапряжения в питающей сети.

Назначение опоры: Молниеотвод
Высота (м): 20
Тип опоры: ВГМ
Форма ствола опоры: Граненая
Нижний диаметр (мм): 500
Способ установки: Фланцевая
Размер фланца (мм): 700
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Межцентровое расстояние отверстий B, мм: 600
Артикул производителя: ВГМ-20

Цена: по запросу

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Высотный стальной молниеотвод ВГМ-20 базируется на основе опорной высокомачтовой конструкции с подвижной рамой, выше которой размещается шпиль молниеприемника. Варианты конструкции опоры позволяют размещать на площадке до 10 прожекторов.

ВГМ-20 устанавливается на открытых территориях производственных предприятий химической промышленности, станциях по хранению газа и нефти, автозаправках, а также в местах, где необходима организация полноценной внешней подсветки и надежная защита строений и объектов от попадания молнии. Опорные столбы отличаются усиленной конструкцией, что позволяет размещать вверху высокий металлический стержень молниеприемника.

Для изготовления конструкции применяется стальной листовой прокат. После продольного сгибания конструкция сваривается прочным швом. Металл защищен от ржавчины оцинковкой, выполняемой в условиях высокой температуры. Образуемый внешний слой обеспечивает надежную защиту от коррозии и увеличивает срок службы изделий.

Высотные столбы молниеотводов требуют повышенной надежности при установке. Конструкция монтируется на закладной фундамент из железобетона с фиксацией с помощью фланцевого соединения.

Габаритные размеры опор

Основные параметры опор ВГМ

Название	Обозначение	Общая высота, м (ВМО+МОТ)	Высота МОТ, м		Нижний диаметр, мм	Размер опорного фланца, мм	Межцентровое расстояние отверстий, мм	На базе опоры
ВГМ-20	ВГМ-15-М5	20	5	ВМО-15	500	700	600	ВМО-15

Галерея

1) На этой фотографии изображена верхняя часть молниеотвода ВГМ со спускаемой короной и штырем молниеприемника. Несмотря на то, что она размещена на высоте в 20 метров, выполнять ремонт можно с земли, куда корона опускается на встроенной лебедке.

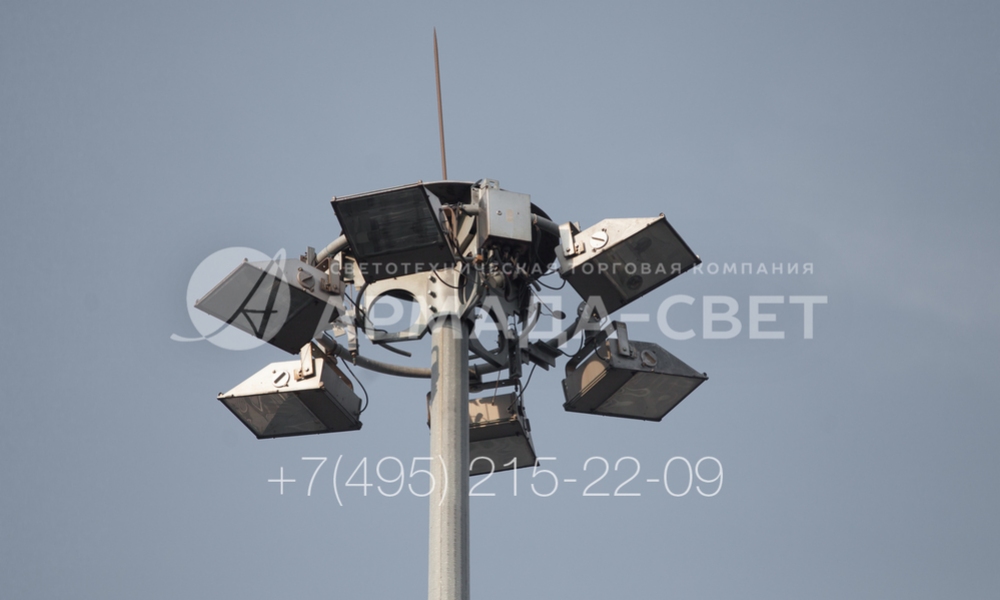

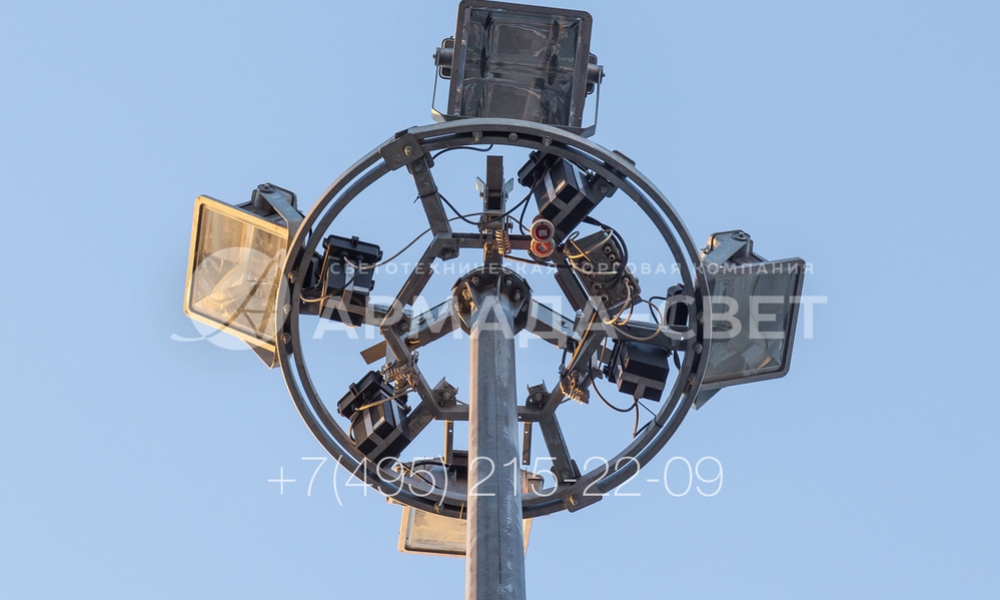

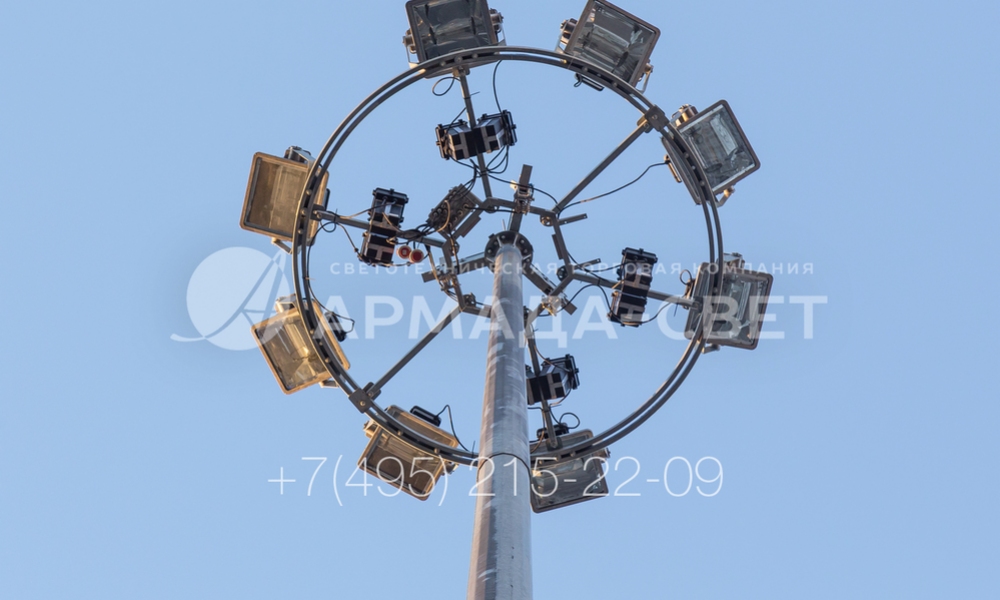

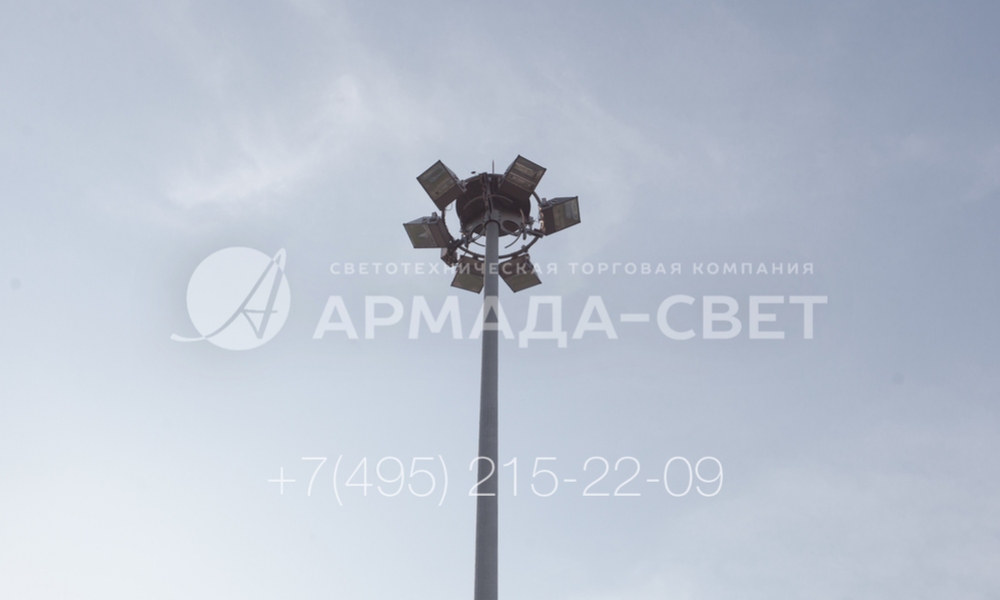

2) Молниеотвод ВГМ на фото имеет круглую корону в верхней части, на которой по окружности установлены прожекторы направленного освещения с монтажными скобами. Штырь молниеприемника закреплен на фланце на оголовке.

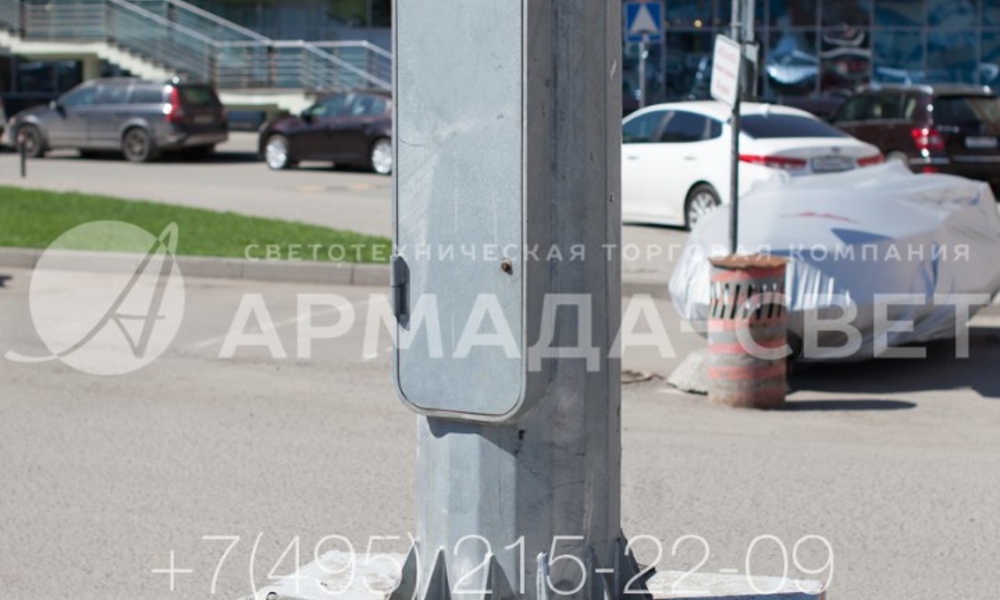

3) Каждый молниеотвод типа ВГМ имеет ревизионное отверстие с дверцей в нижней части. Оно необходимо для получения доступа к коммутационному узлу и лебедке для спуска оголовка. Дверца предотвращает доступ к оборудованию посторонних и защищает от осадков.

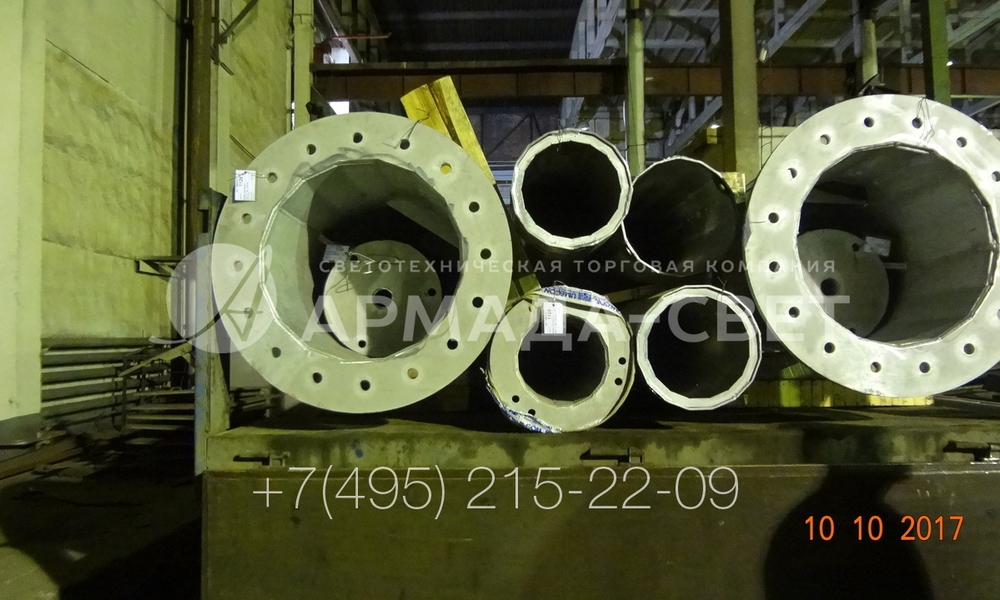

4) На фото изображены сегменты ствола молниеотвода ВГМ. Ствол этой конструкции делается из нескольких частей для того, чтобы упростить процесс транспортировки к месту использования. Длина каждого сегмента не превышает 12 метров.

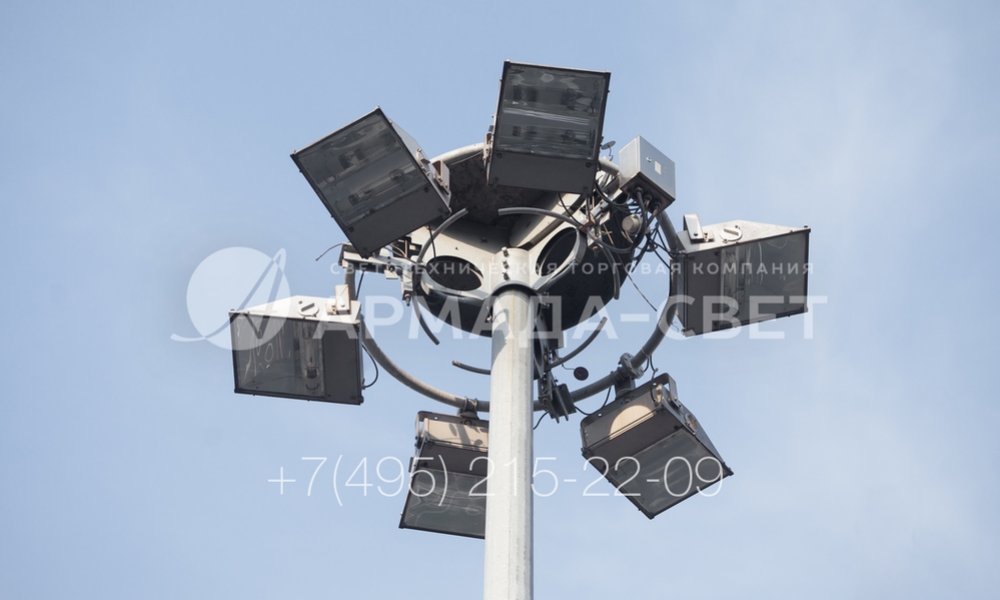

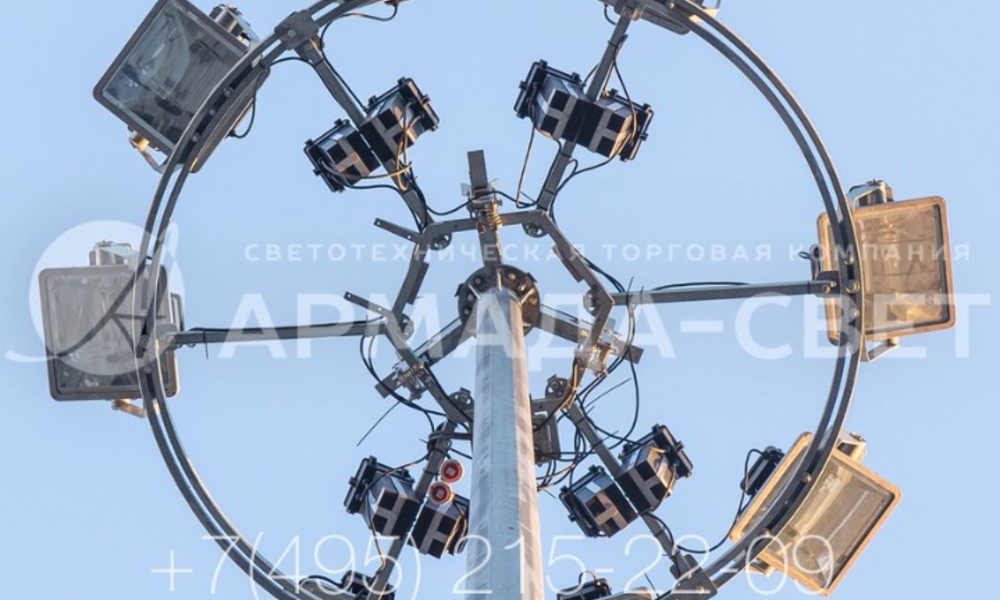

5) На фото изображена корона молниеотвода ВГМ, которая может опускаться и подниматься на тросах. По требованию заказчика диаметр короны может быть изменен, как и число осветительных приборов, смонтированных по окружности.

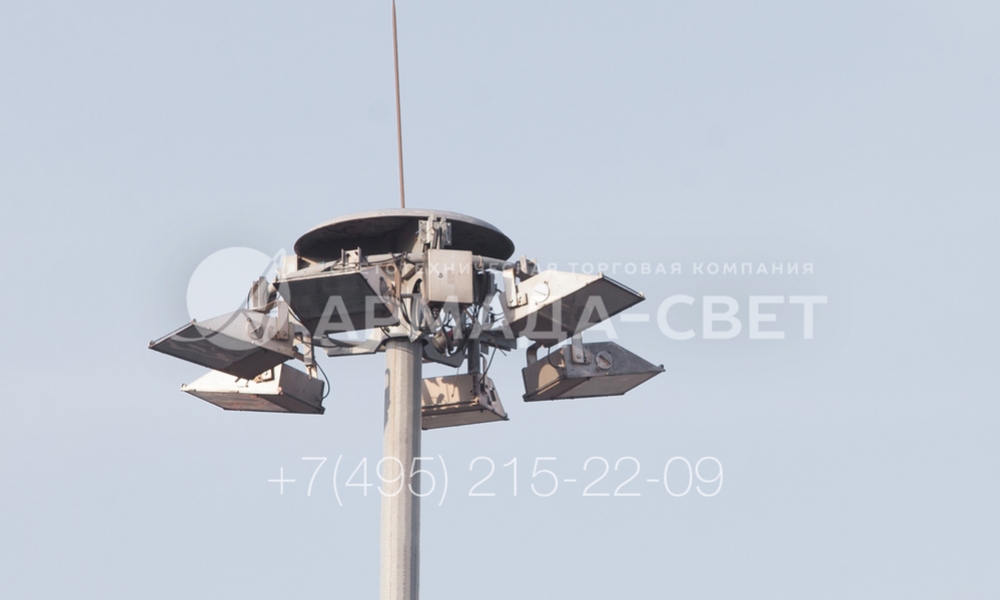

6) Корона, которая установлена на молниеотводе ВГМ, имеет высокую несущую способность. Поэтому на ней могут быть установлены мощные светильники и электронная аппаратура, которая управляет работой ламп. Сам штырь молниеприемника крепится стационарно на оголовке.

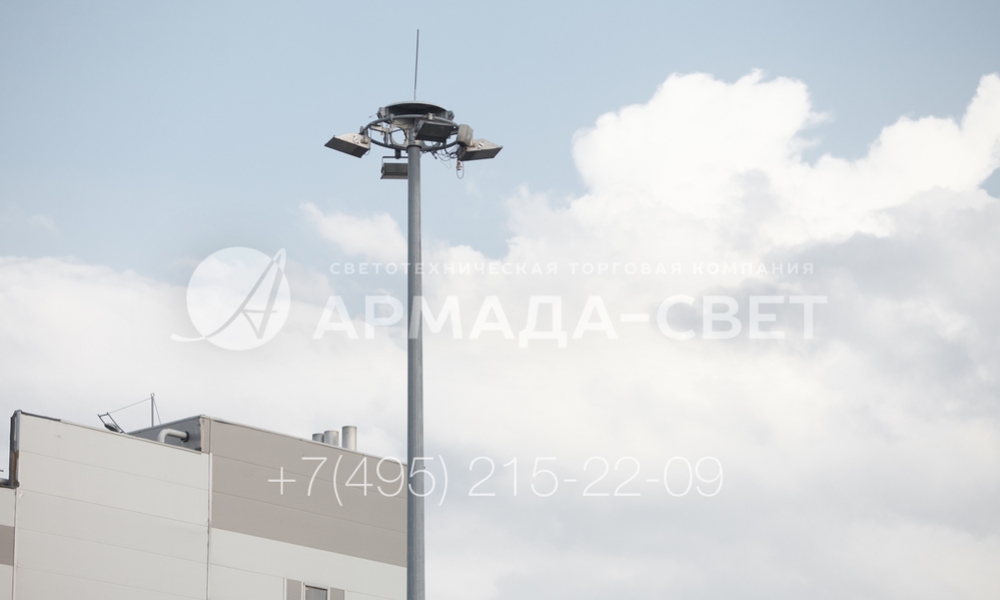

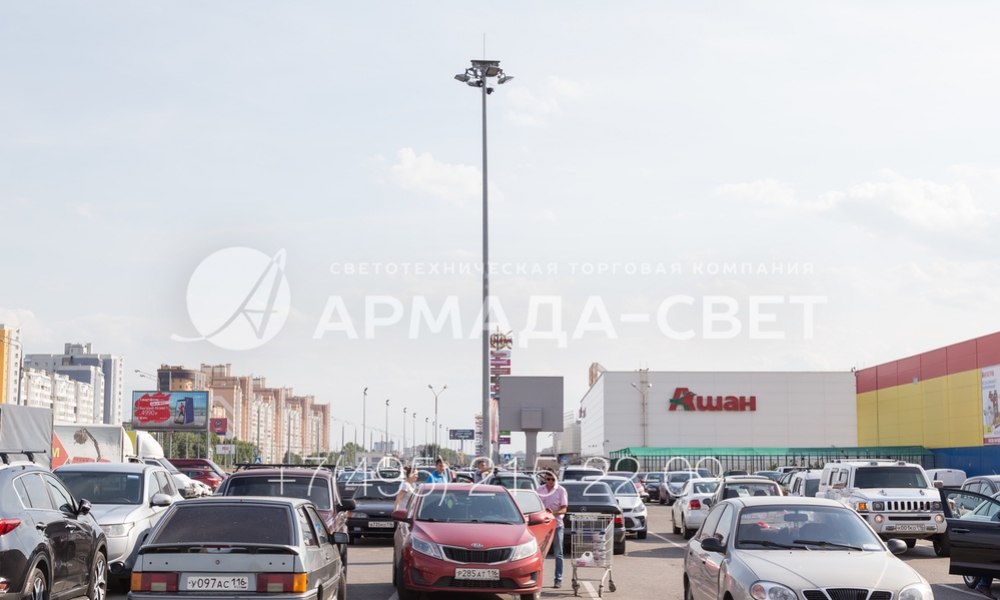

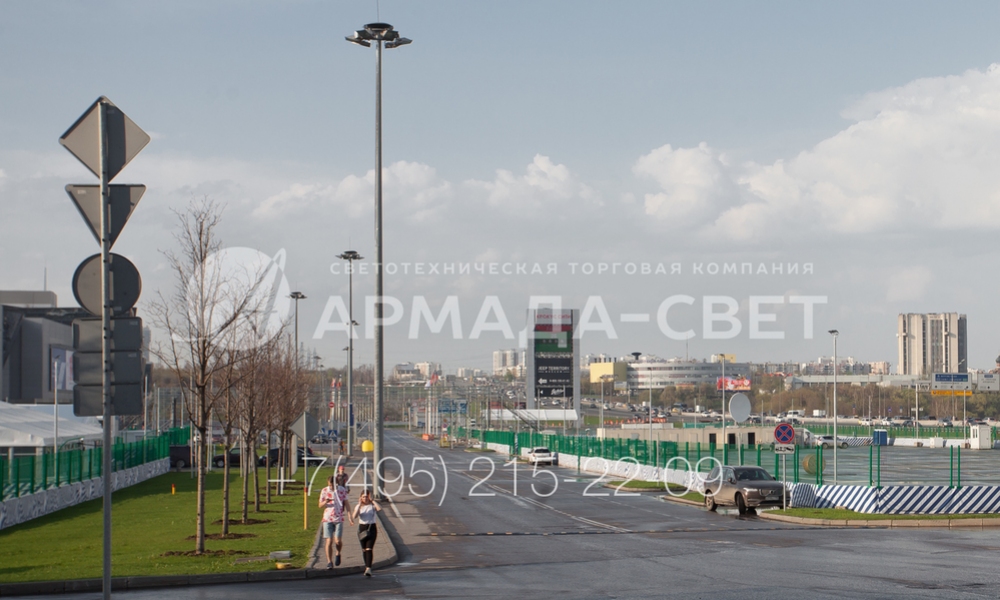

7) На фото приведен пример использования молниеотводов ВГМ в качестве мачт освещения. Обратите внимание, что благодаря большой высоте установленные на верхушке светильники создают заливающее освещение на очень большой открытой площадке.

8) Молниеотвод ВГМ имеет оголовок сложной формы с большим количеством механизмов. На нем установлены блоки для тросов лебедки, а также замки для удержания короны со светильниками в верхнем положении. Сам штырь молниеприемника закреплен сверху на фланце.

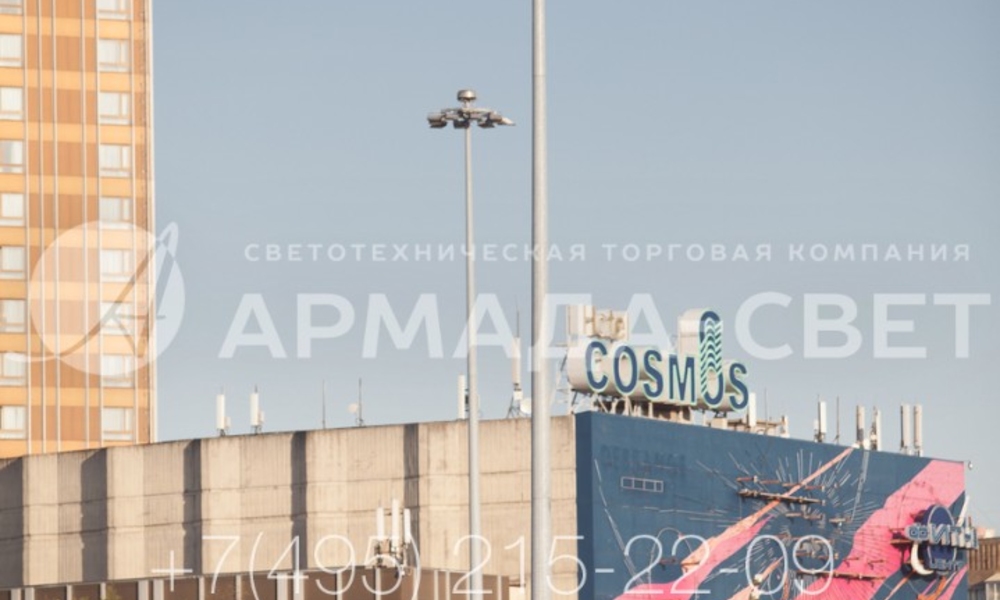

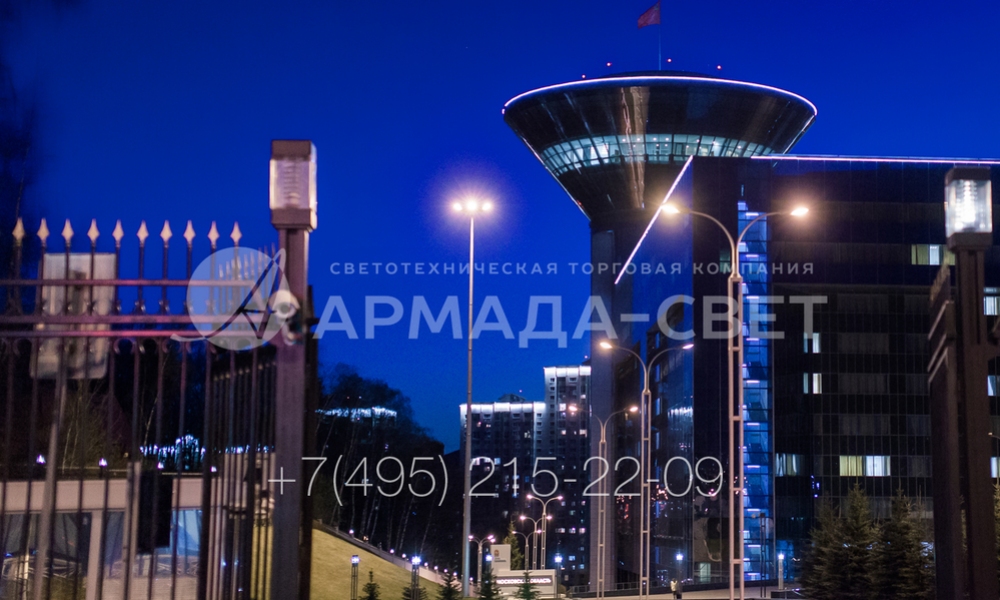

9) Благодаря красивому внешнему виду мачты-молниеотводы модели ВГМ можно устанавливать в местах массового проживания людей. Ствол цинкуется для защиты от коррозии, после чего конструкция приобретает красивый серебристый цвет темного или светлого оттенка.

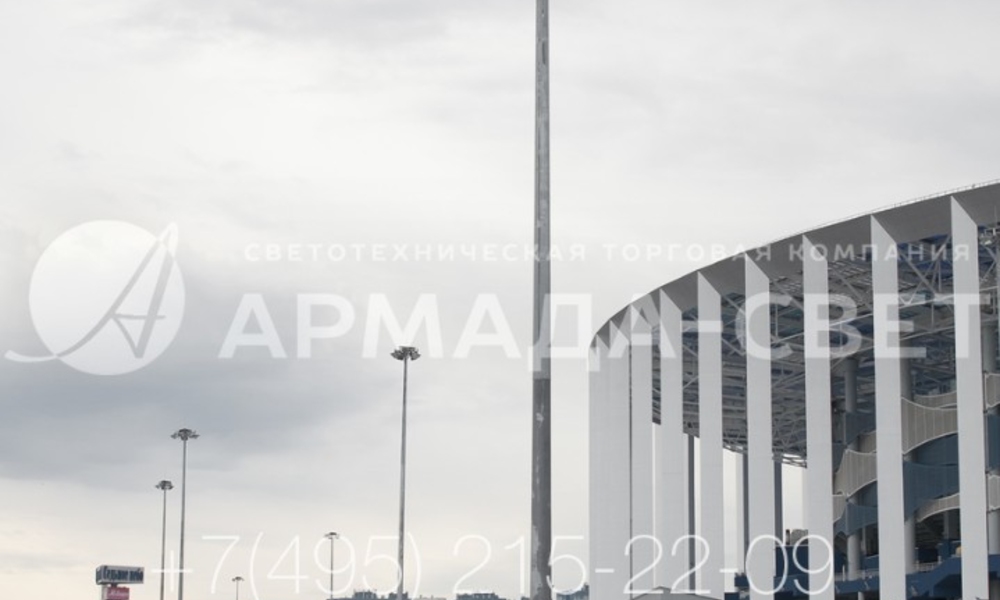

10) Молниеотвод модели ВГМ на фотографии используется для защиты и освещения территории возле спортивного объекта. Применение молниеотводов на базе мачт позволяет увеличить площадь защищаемого пространства и предотвратить попадание молнии в высокие здания.

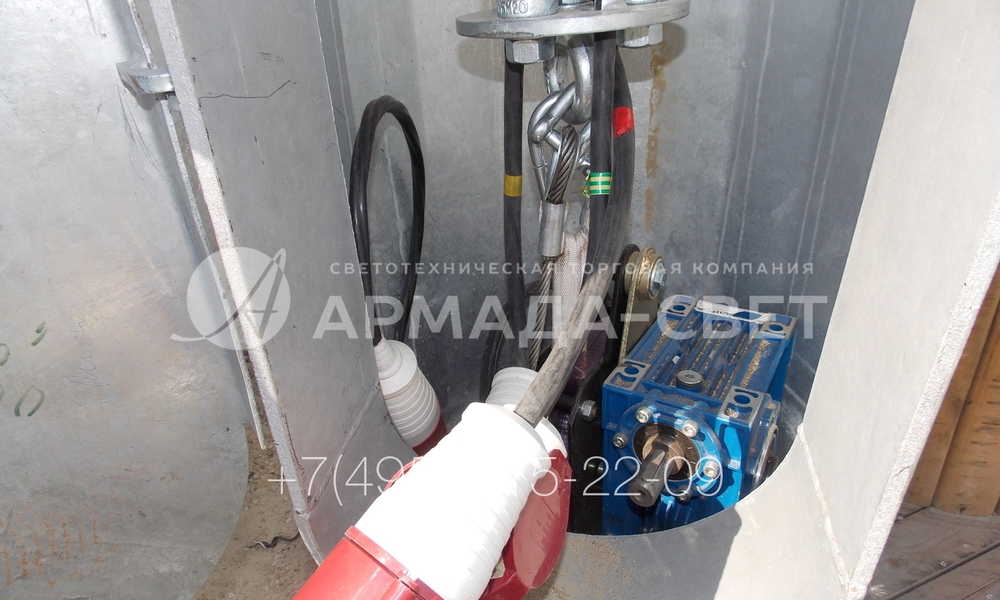

11) Внутри молниеотвода ВГМ имеется механизм спуска и подъема короны с осветительными приборами. Для вращения лебедки используется электромотор или ручной вороток. Внутреннее размещение тросов улучшает внешний вид инженерной конструкции.

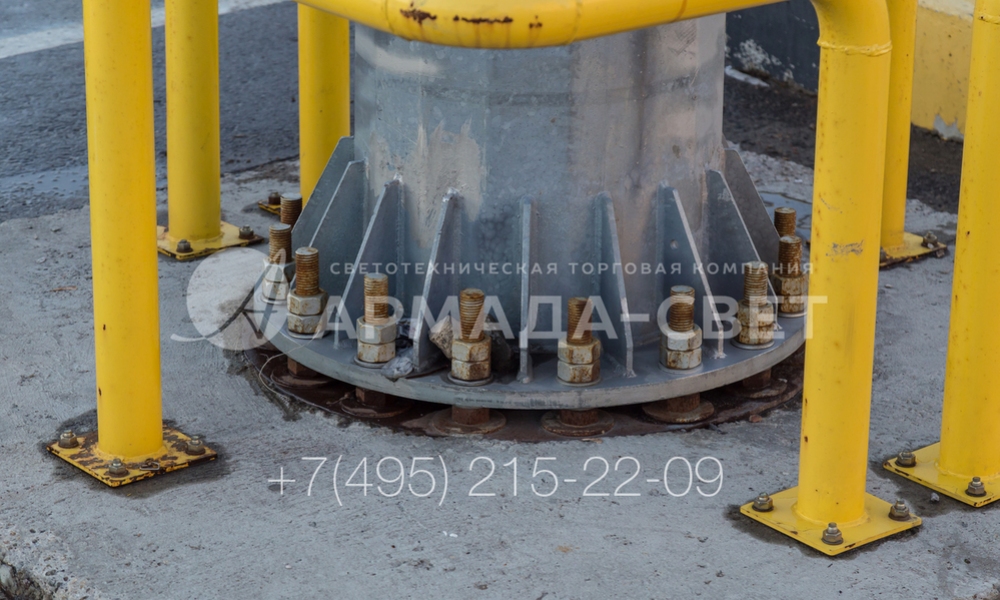

12) Монтаж молниеотвода ВГМ производится на фланец. Так как ствол этой конструкции имеет большую высоту и удерживает мощные и тяжелые светильники, фланец для монтажа выполнен в виде кольца и имеет отверстия по окружности, укрепляющие треугольные косынки.

13) Помимо защиты от ударов молний, молниеотвод ВГМ используется для освещения прилегающей территории. В качестве световых приборов могут применяться прожекторы направленного света с возможностью изменения расположения светового луча.

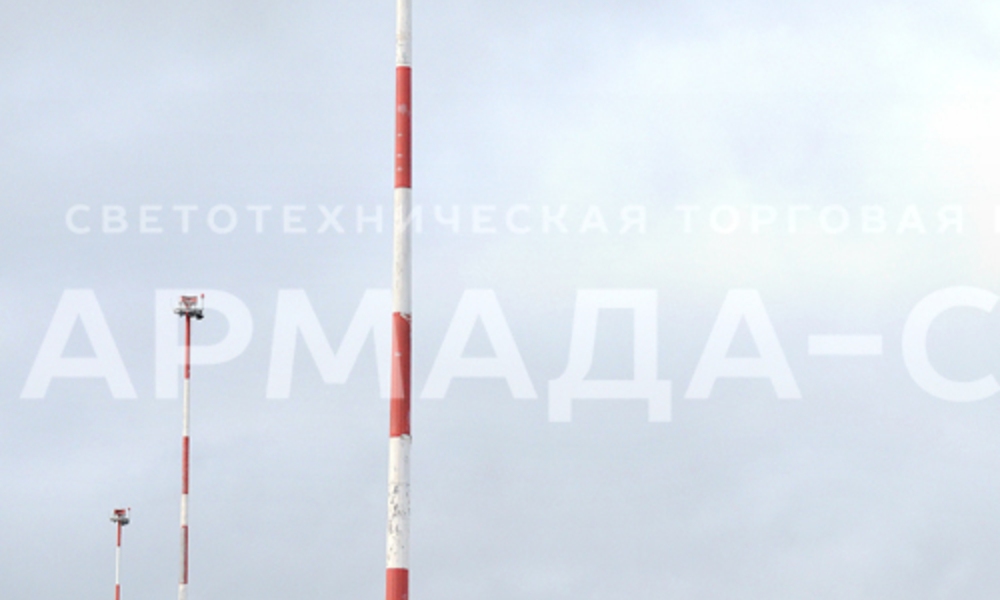

14) Молниеотводы ВГМ могут использоваться для освещения и защиты территорий аэродромов. В этом случае ствол конструкции после цинкования окрашивается в сигнальные красные и белые полосы. Этого требуют правила организации авиаперевозок.

15) Молниеотводы на базе мачт с мобильной короной устанавливаются в местах, куда сложно подъехать на автомобильном гидроподъемнике. Для обслуживания оборудования на этой конструкции достаточно опустить корону со светильниками вниз на встроенной лебедке.

16) Ствол молниеотвода ВГМ сделан в виде конуса. Благодаря этому верхняя часть конструкции весит меньше нижней. Следовательно, центр тяжести опускается ближе к уровню земли и мачта становится более стабильной даже при неблагоприятных погодных условиях.

17) Молниеотводы ВГМ делаются из листовой стали. Так как конструкция имеет поперечное сечение в виде многогранника, для достижения нужной прочности достаточно использовать тонкий прокат. Это существенно уменьшает вес изделия.

18) На фото изображена верхняя часть молниеотвода со штырем молниеприемника. На верхнем фланце также установлен оголовок с блоками для тросов, а также замками для крепления осветительной короны. Штырь закреплен на оголовке через фланец.

19) Молниеотводы типа ВГМ применяются для защиты от попадания молний высоких объектов, находящихся рядом. За счет того, что вершина условного конуса совпадает с кончиком молниеприемника, исключается повреждение других инженерных конструкций.

20) Несмотря на большую высоту мачты ВГМ, обслуживать светильники на ней можно без автомобильного подъемника. Внутрь ствола установлен подъемный механизм, состоящий из лебедки с редуктором и тросов с валом и блоками.
