ВГМ-25 Молниеотводы на базе высокомачтовых опор с мобильной короной 1

Запросить цену и срок

Москва +7 (495) 215-22-09

ВГМ-25 Молниеотводы на базе высокомачтовых опор с мобильной короной

+26

фото

Версия для печати

Область применения: Для обеспечения равномерного освещения территорий во всех направлениях, защиты от ударов молний зданий, сооружений и защиты от перенапряжения в питающей сети.

Артикул производителя: ВГМ-25
Высота (м): 25
Материал: Листовой прокат
Межцентровое расстояние отверстий B, мм: 540
Назначение опоры: Молниеотвод
Нижний диаметр (мм): 441-525
Подвод кабеля: Подземный
Покрытие: Горячее цинкование
Размер фланца (мм): 640-750
Способ установки: Фланцевая
Тип опоры: ВГМ
Форма ствола опоры: Граненая

Цена: по запросу

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Конструкция молниеотвода ВГМ-25 собирается на базе высотной мачты освещения, оборудованной подвижной площадкой со светотехникой. Стальной стержень молниеприемника размещается наверху мачты. Установка изделия выполняется на объектах, на которых требуется одновременно обеспечить безопасное использование оборудования, организовав его защиту от попадания молний, а также создать качественную внешнюю иллюминацию на прилегающих территориях. Основные места размещения опор – автозаправки, нефте- и газохранилища, НПЗ, промышленные площадки.

Опора мачты дополнительно усиливается, что обеспечивает надежную фиксацию высокого шпиля на вершине. Для изготовления изделия используется листовой прокат: стальные листы сгибаются продольно, после чего свариваются прочным швом. Надежную защиту конструкции от коррозии обеспечивает обработка металла горячим цинкованием, что также увеличивает срок эксплуатации столбов.

Молниеотвод монтируется на закладной железобетонный фундамент. Конструкция фиксируется через фланец. Параметры основания рассчитываются отдельно для каждого изделия с учетом влияния внешних факторов среды, особенностей почвы и климатических условий.

Габаритные размеры опор

Основные параметры опор ВГМ

Название	Обозначение	Общая высота, м (ВМО+МОТ)	Высота МОТ, м		Нижний диаметр, мм	Размер опорного фланца, мм	Межцентровое расстояние отверстий, мм	На базе опоры
ВГМ-25	ВГМ-15-М10	25	10	ВМО-15	500	700	600	ВМО-15
ВГМ-25	ВГМ-16-М9	25	9	ВМО-16	450	640	540	ВМО-16
ВГМ-25	ВГМ-16-М9	25	9	ВМО-16	500	700	600	ВМО-16
ВГМ-25	ВГМ-20-М5	25	5	ВМО-20	441	640	540	ВМО-20
ВГМ-25	ВГМ-20-М5	25	5	ВМО-20	525	750	650	ВМО-20
ВГМ-25	ВГМ-20-М5	25	5	ВМО-20	500	700	600	ВМО-20

Галерея

1) Молниеотводы ВГМ, изображенные на фотографии, имеют граненое поперечное сечение ствола. Она выбрана по причине повышенной жесткости и несущей способности. Такой молниеотвод может выдержать вес мощных светильников на короне и сильный ветер.

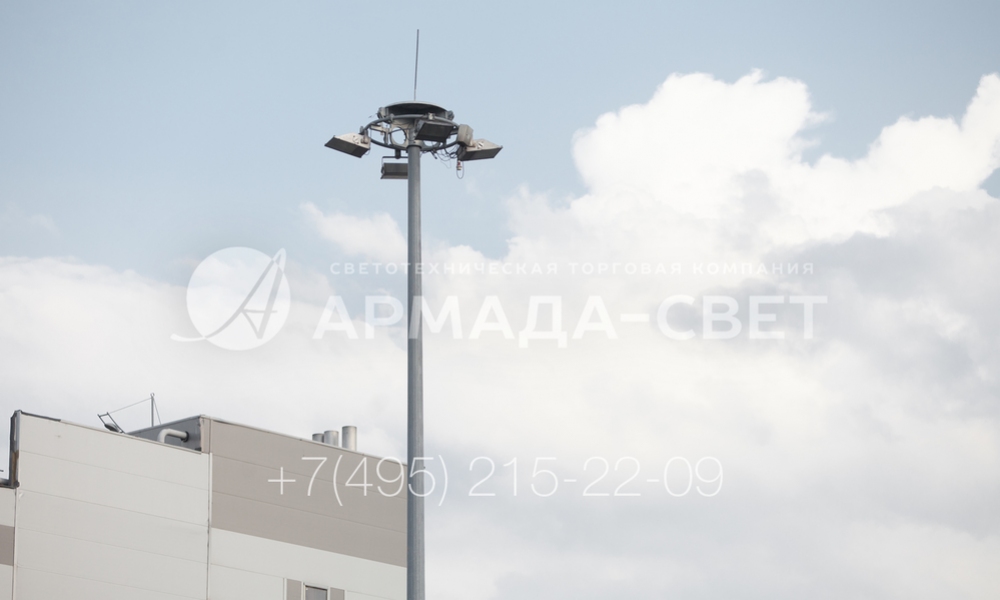

2) Верхняя часть молниеотвода ВГМ (изображена на фото) имеет фланец. На него с помощью болтов крепится оголовок. Это сложная деталь, на которой закреплен штырь молниеприемника, замки для короны и блоки, через которых пропускают тросы для спуска и подъема короны.

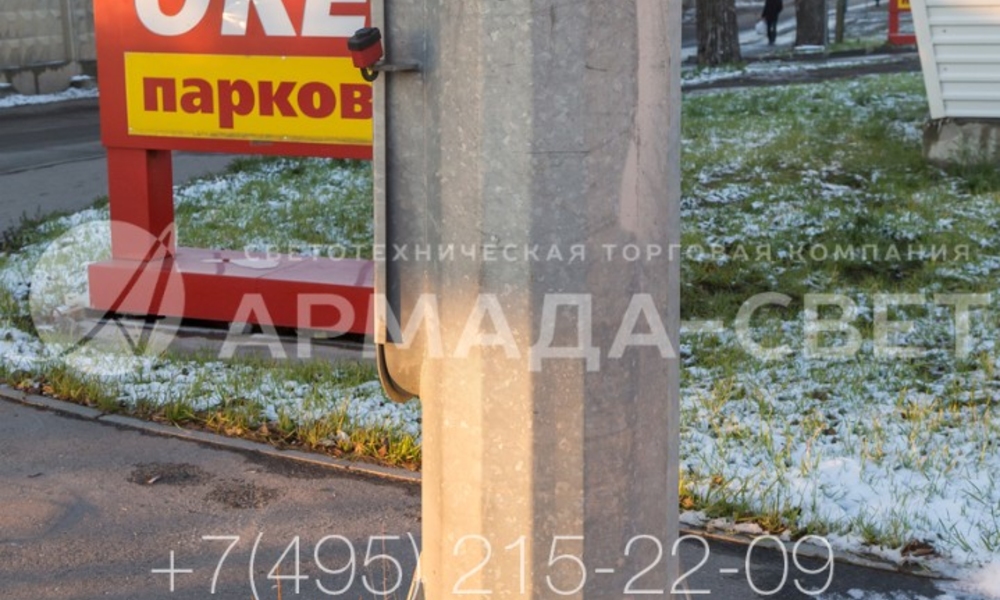

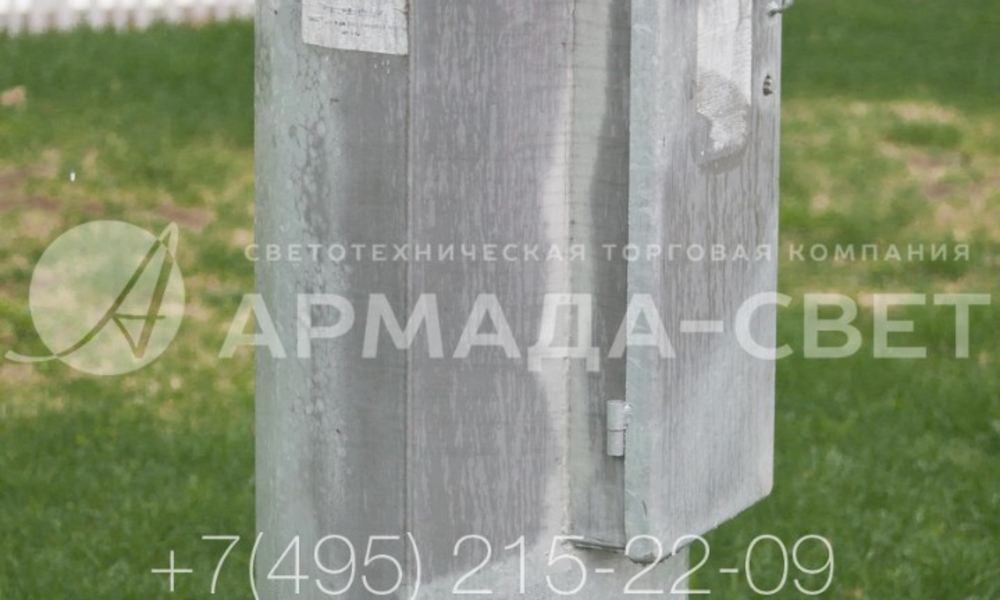

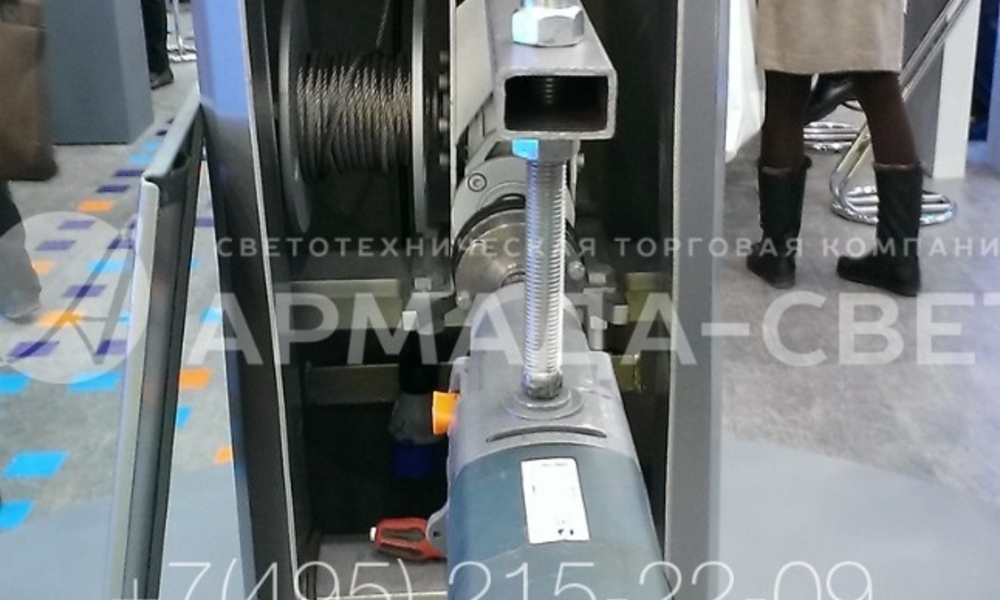

3) На фото изображено ревизионное отверстие молниеотвода ВГМ. Внутри него установлен коммутационный шкаф для подключения подземной силовой линии к проводке ствола. Также там размещена лебедка, которая опускает и поднимает корону со световыми приборами.

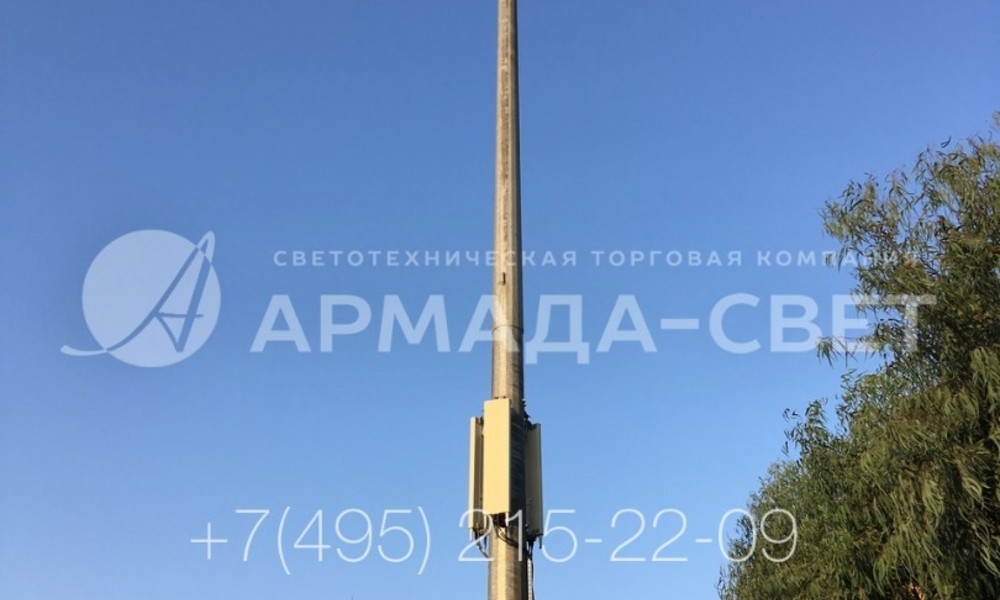

4) На фотографии приведен пример многофункционального использования молниеотвода ВГМ. На самом верху установлен штырь молниеприемника, ниже спускаемая корона, соединенная с тросами лебедки, а на самом стволе – громкоговорители системы оповещения.

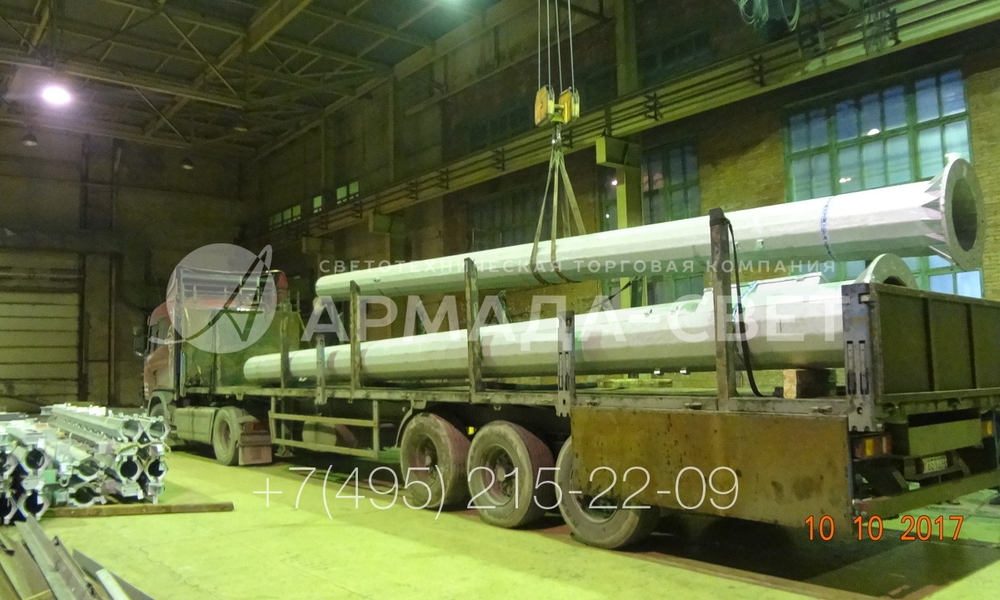

5) Молниеотводы ВГМ-25 имеют высоту от уровня земли до верхней части ствола 25 метров. Однако конструктивно изделие состоит из нескольких отдельных сегментов. За счет этого их можно перевести на стандартном грузовом полуприцепе без оформления разрешения на негабарит.

6) На фотографии изображен молниеотвод типа ВГМ, у которого корона с приборами освещения находится в спущенном состоянии. Хорошо видны три троса, которые удерживают ее и выполняют подъем. В рабочем состоянии они скрыты внутри ствола и намотаны на вал.

7) На фото представлена спускаемая корона, которая устанавливается на молниеотводе ВГМ и служит для освещения прилегающего пространства. Тросы для спуска являются частью конструкции. Поэтому для ремонта и обслуживания не нужно применять АГП и кран.

8) Молниеотводы модели ВГМ применяются в случаях, когда управляющая компания хочет сократить затраты на обслуживание оборудования. Так как корона может опускаться вниз на тросах, ремонтировать световые приборы и менять лампы можно с уровня земли.

9) На фотографии изображен молниеотвод модели ВГМ. Он устанавливается на месте использования с помощью фланца и анкерной закладной детали фундамента. За счет этого молниеотвод легче выровнять по вертикали. А если он будет поврежден молнией – демонтировать с фундамента.

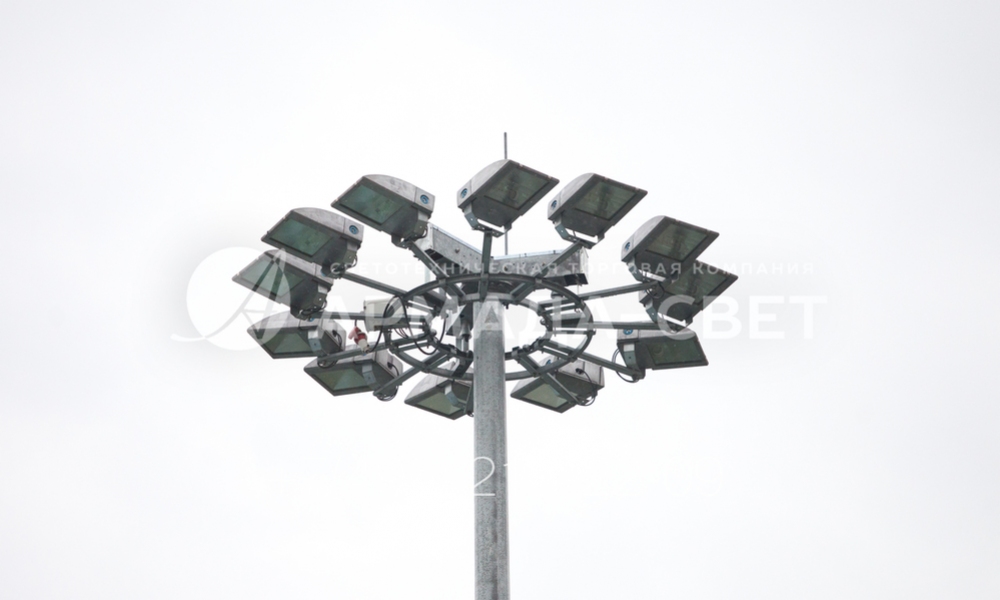

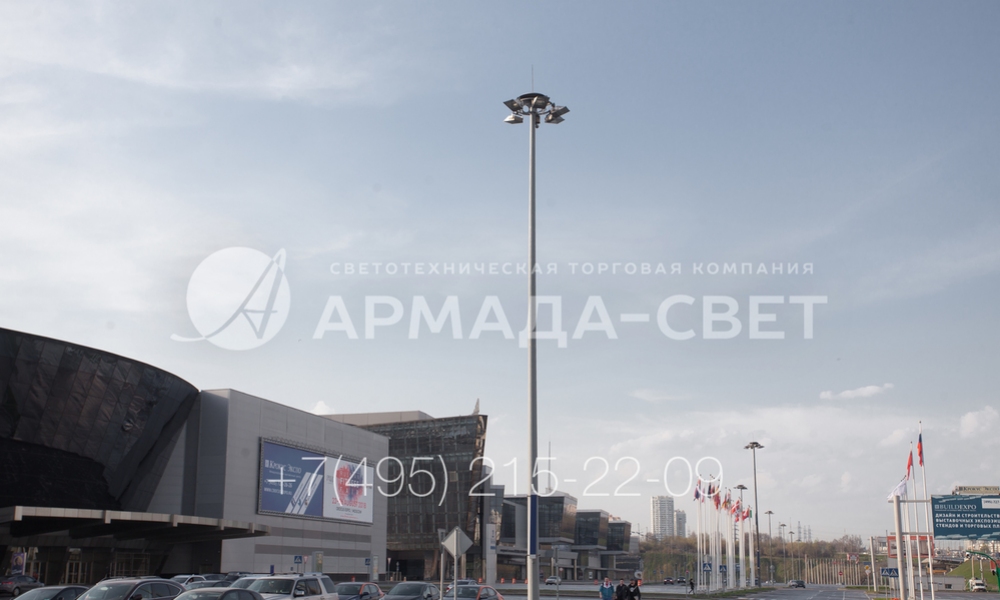

10) Высокая несущая способность молниеотвода модели ВГМ позволяет устанавливать на его верхушку большое количество осветительных приборов. На фото приведен пример использования конструкции с 10+ прожекторами направленного света.

11) Плюсом молниеотводов на базе мачт с мобильной короной является их небольшой вес при высоте в 25 метров и повышенной несущей способности. Связано это с тем, что для их изготовления используется тонкая листовая сталь, которая сгибается в форму многогранного ствола.

12) Молниеотводы ВГМ могут использоваться в местности со значительными температурными колебаниями воздуха. Если планируется эксплуатировать мачту при низкой температуре, для ее изготовления используется специальная марка стали.

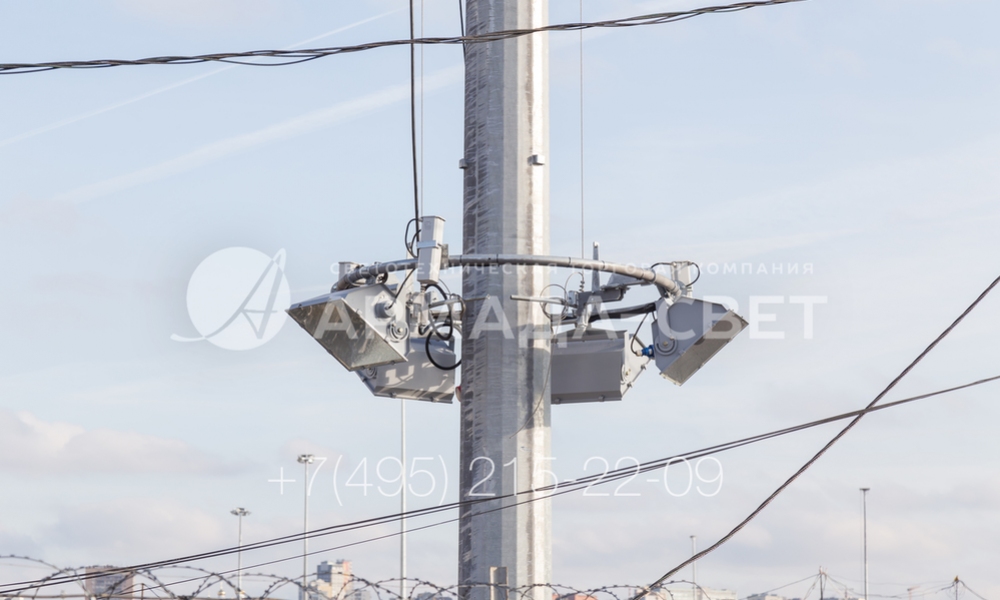

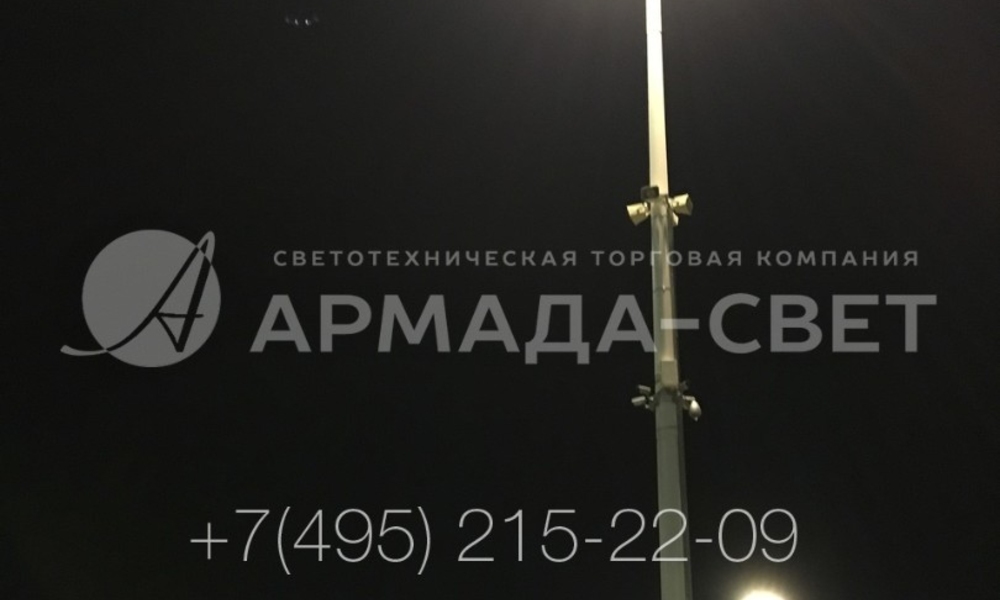

13) Одна из особенностей молниеотводов ВГМ – это возможность их использования для решения различных задач. В представленном на фото варианте на верхушке конструкции установлен штырь молниеприемника и спускаемая рама со светильниками. А на стволе имеются камеры.

14) Частью молниеотвода типа ВГМ является механизм спуска и подъема короны со светильниками. Благодаря ему можно обслуживать оборудование без использования АГП. Вращать лебедку можно с помощью электрической дрели или вручную.

15) Монтаж молниеотвода на базе мачты с мобильной короной производится на анкерную закладную деталь фундамента. Она заказывается у производителя конструкции. Параметры фундамента для каждого молниеотвода рассчитываются индивидуально с составлением проекта.

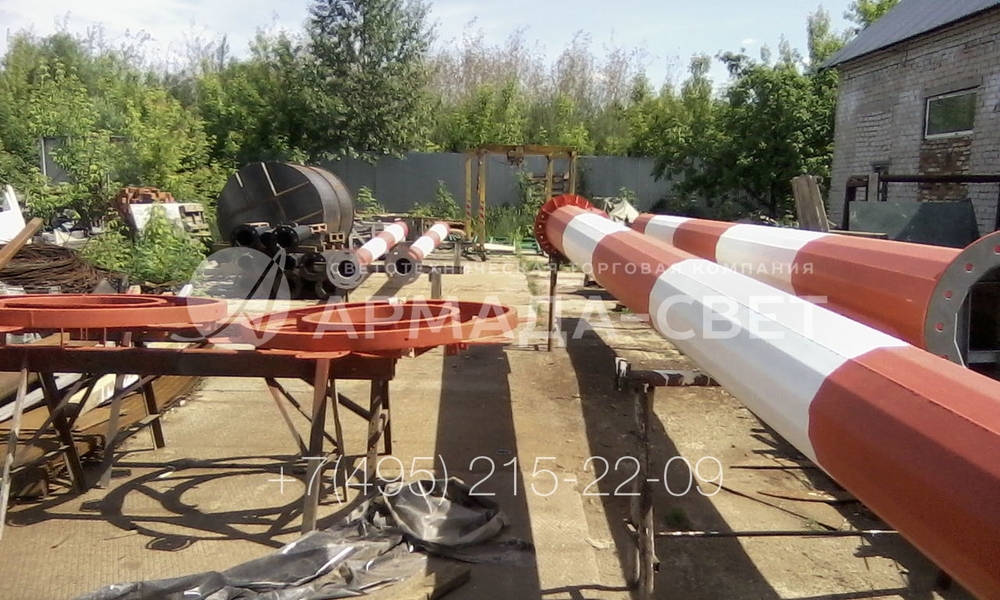

16) Молниеотводы на базе мачты с мобильной короной цинкуются для защиты от коррозии и не требуют окрашивания. Однако если их планируется установить на аэродроме или другом подобном объекте, на поверхность наносятся сигнальные красные и белые полосы.

17) Молниеотвод ВГМ имеет тонкий и красивый граненый ствол, который отличается повышенной прочностью. В верхней части установлен штырь молниеприемника и оголовок. Приборы освещения монтируются на корону, которая может быть спущена до земли для обслуживания.

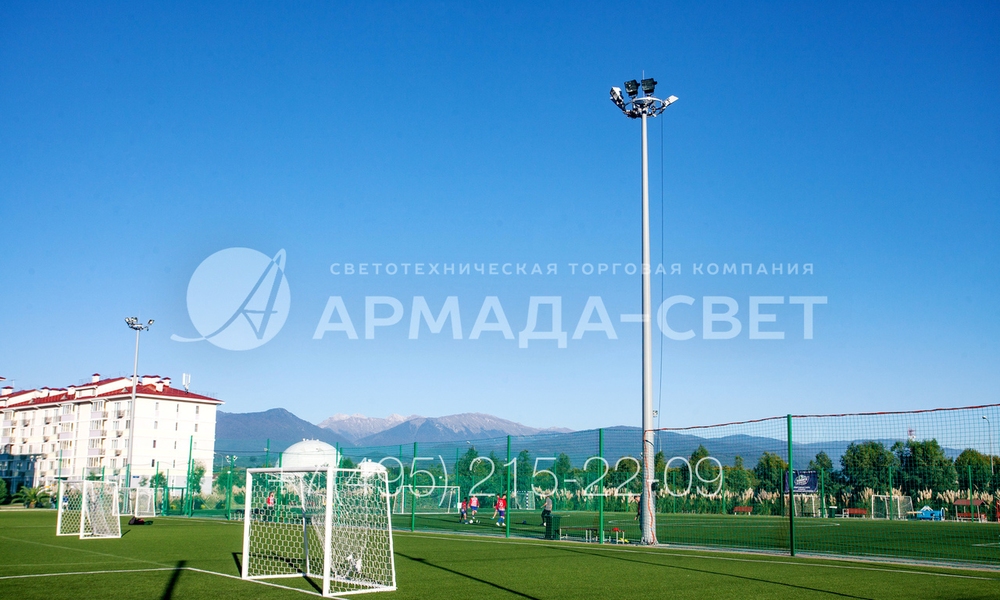

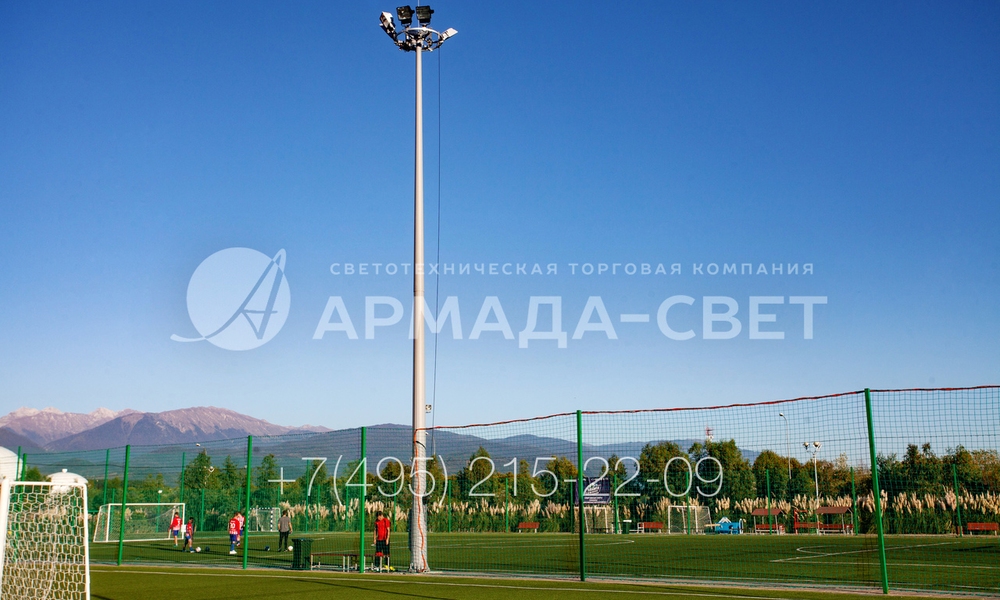

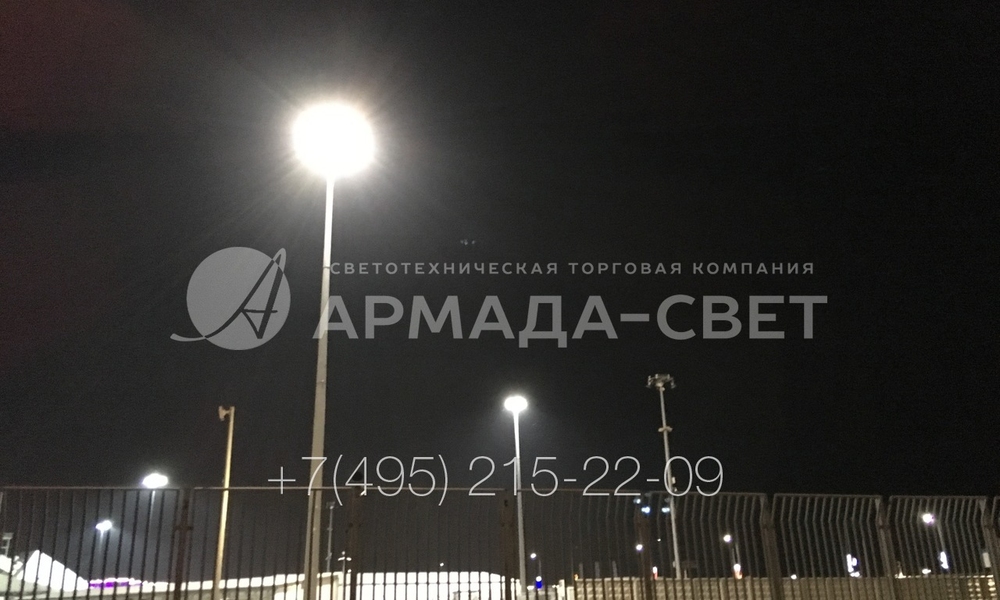

18) На фото изображен молниеотвод, который установлен для освещения территории спортивного объекта. Из-за ограждения и дорогого покрытия поля подъезжать на автомобильной вышке к стволу нельзя. Поэтому обслуживание проводится с уровня земли после спуска короны.

19) Покупатель может самостоятельно выбирать тип, количество и место размещения световых приборов на короне молниеотвода ВГМ. Поэтому конструкция легко адаптируется под решение конкретных задач в сфере уличного освещения и молниезащиты.

20) Молниеотвод ВГМ отличается от аналогов большой высотой (25 метров без учета штыря), а также повышенной прочностью. Ствол конструкции имеет форму многогранника, поэтому вершины этой фигуры становятся ребрами жесткости для изделия.

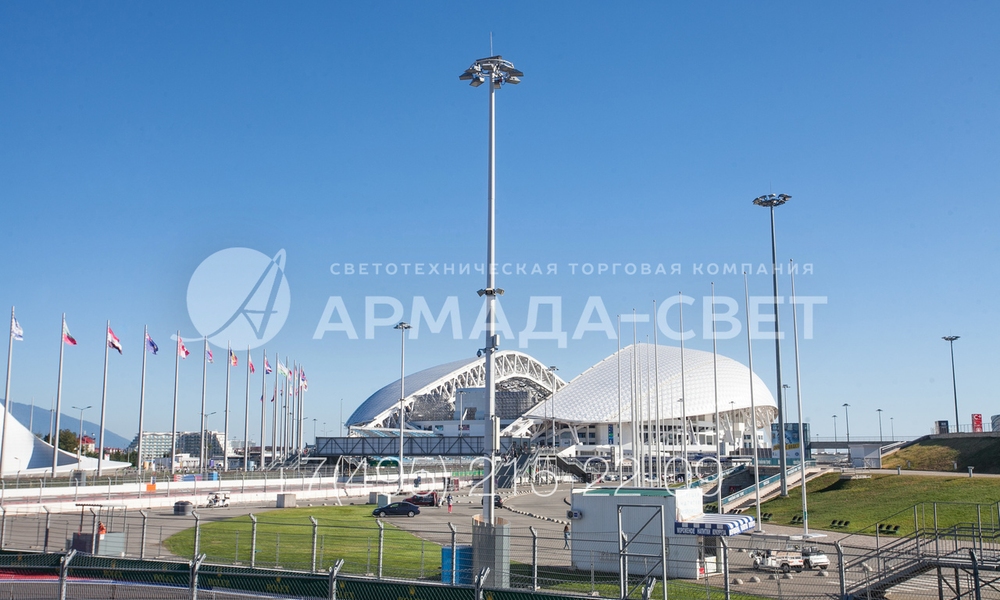

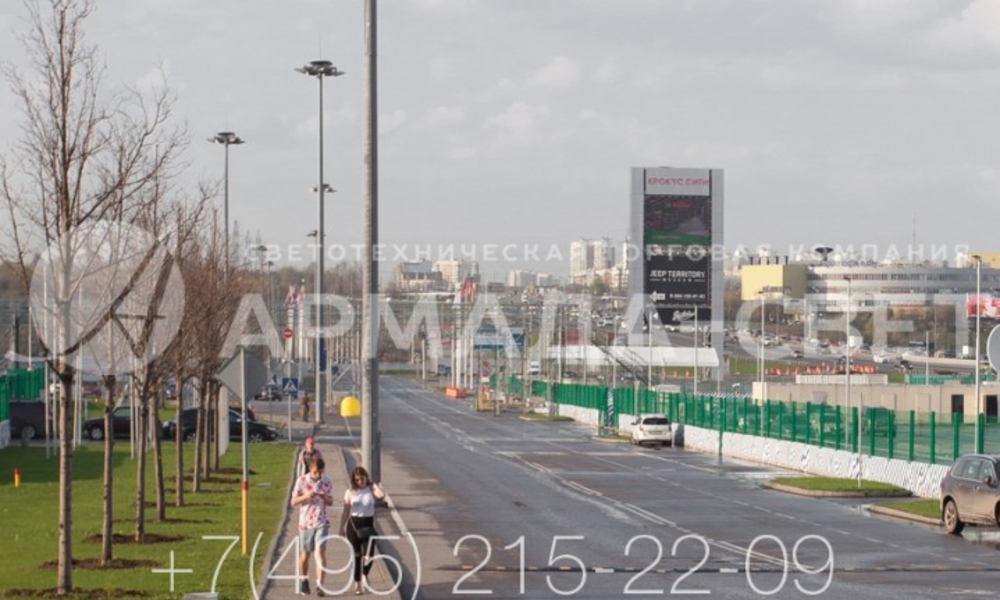

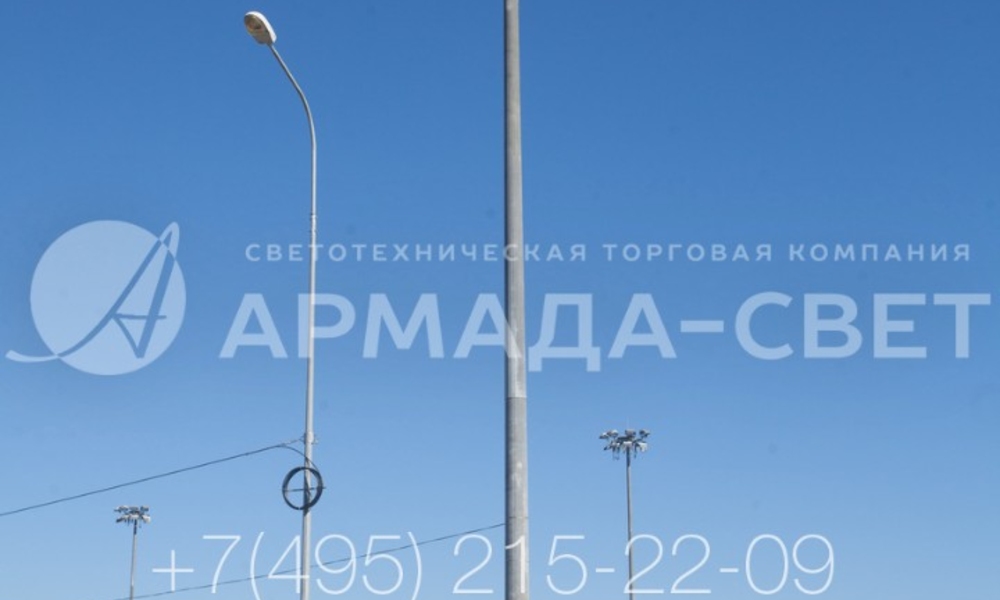

21) Мачты-молниеотводы ВГМ сочетаются по внешнему виду и цвету с невысокими опорами уличного освещения. Поэтому их можно использовать совместно. ВГМ защищает от ударов молнии и создает заливающее освещение, а низкая опора – местную подсветку.

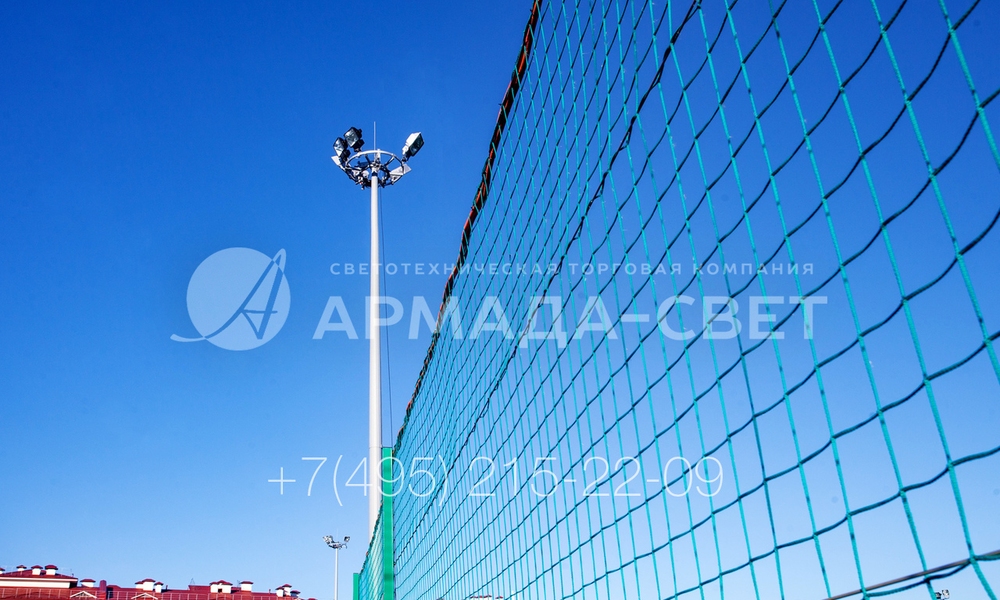

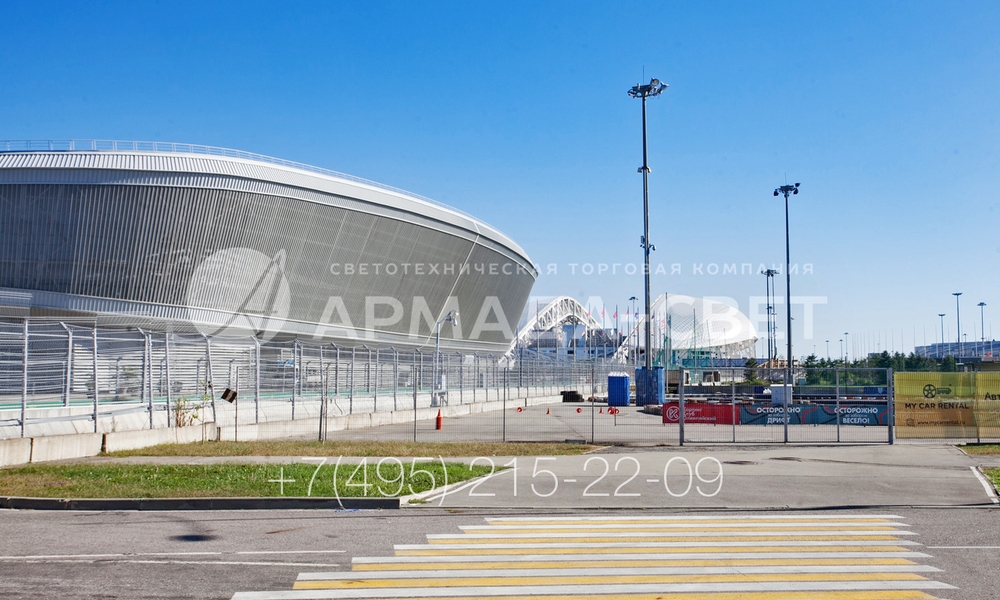

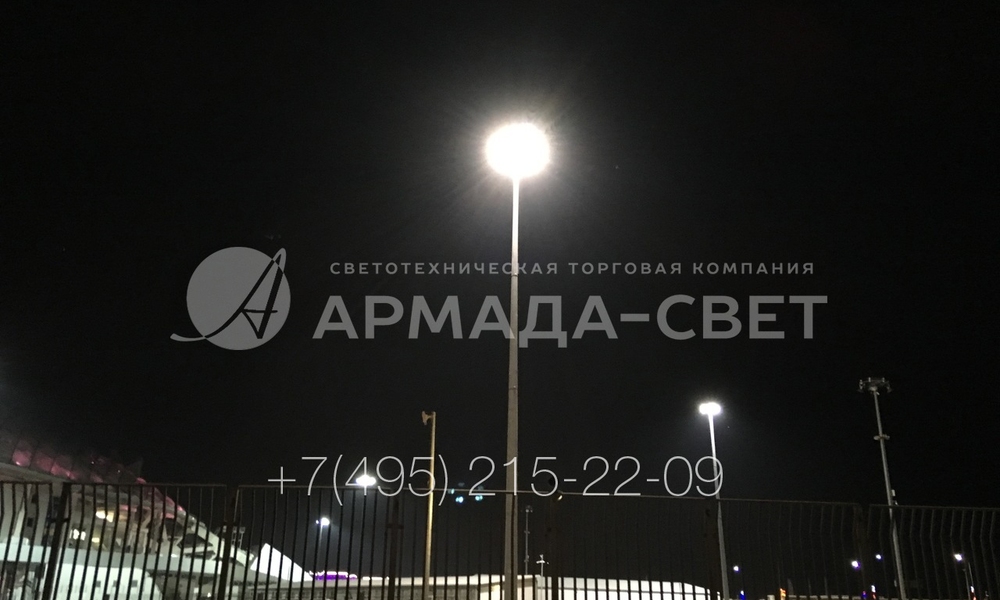

22) Молниеотводы ВГМ в представленном на фото варианте используются для освещения территории, прилегающей к спортивному объекту. Они выбраны по причине удобного обслуживания светильников благодаря возможности спуска короны до уровня земли.

23) Молниеотводы ВГМ могут использоваться для защиты от попадания молнии и освещения площадок, расположенных в открытой местности. Благодаря конусности они имеют высокую стабильность, поэтому не ломаются при сильном ветре.

24) Молниеотводы ВГМ могут использоваться для защиты производственных, складских и строительных площадок. Для освещения и защиты требуется мало мачт, что упрощает маневрирование транспортных средств и специальных механизмов.
