ВГМ-30 Молниеотводы на базе высокомачтовых опор с мобильной короной

+21

фото

Версия для печати

Область применения: Для обеспечения равномерного освещения территорий во всех направлениях, защиты от ударов молний зданий, сооружений и защиты от перенапряжения в питающей сети.

Назначение опоры: Молниеотвод
Высота (м): 30
Тип опоры: ВГМ
Форма ствола опоры: Граненая
Нижний диаметр (мм): 441-571
Способ установки: Фланцевая
Размер фланца (мм): 640-830
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Межцентровое расстояние отверстий B, мм: 540
Артикул производителя: ВГМ-30

Цена: по запросу

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Молниеотвод модели ВГМ-30 строится на базе высокомачтовой осветительной конструкции, в верхней части которой находится подвижная площадка со светотехникой и стальной шпиль молниеприемника. На подвижной раме может размещаться до 10 мощных прожекторов, позволяющих организовать качественную внешнюю иллюминацию на большой территории.

Установка высотных мачт выполняется на открытых площадках, на которых размещение молниеотвода необходимо по требованиям безопасности. Конструкция организует защиту от молнии, исключает появление перенапряжения в сети. Благодаря наличию светотехники на месте установки создается достаточный уровень освещенности. Мачты с молниеотводом востребованы на автозаправках, нефтехранилищах, производственных участках предприятий добывающей и химической отрасли. За счет комбинирования конструкций экономятся средства на установке и обслуживании.

Опоры ВГМ-30 производятся из прочных листов стали, которые свариваются продольным швом после сгибания. Возможность использования в условиях внешней среды обеспечивает защита от коррозии в виде горячего цинкования.

Монтаж столбов выполняется на железобетонное основание с закладным элементом.

Габаритные размеры опор

Основные параметры опор ВГМ

Название	Обозначение	Общая высота, м (ВМО+МОТ)	Высота МОТ, м		Нижний диаметр, мм	Размер опорного фланца, мм	Межцентровое расстояние отверстий, мм	На базе опоры
ВГМ-30	ВГМ-20-М10	30	10	ВМО-20	441	640	540	ВМО-20
ВГМ-30	ВГМ-20-М10	30	10	ВМО-20	525	750	650	ВМО-20
ВГМ-30	ВГМ-20-М10	30	10	ВМО-20	500	700	600	ВМО-20
ВГМ-30	ВГМ-25-М5	30	5	ВМО-25	571	830	730	ВМО-25
ВГМ-30	ВГМ-25-М5	30	5	ВМО-25	480	750	680	ВМО-25
ВГМ-30	ВГМ-25-М5	30	5	ВМО-25	480	750	650	ВМО-25

Галерея

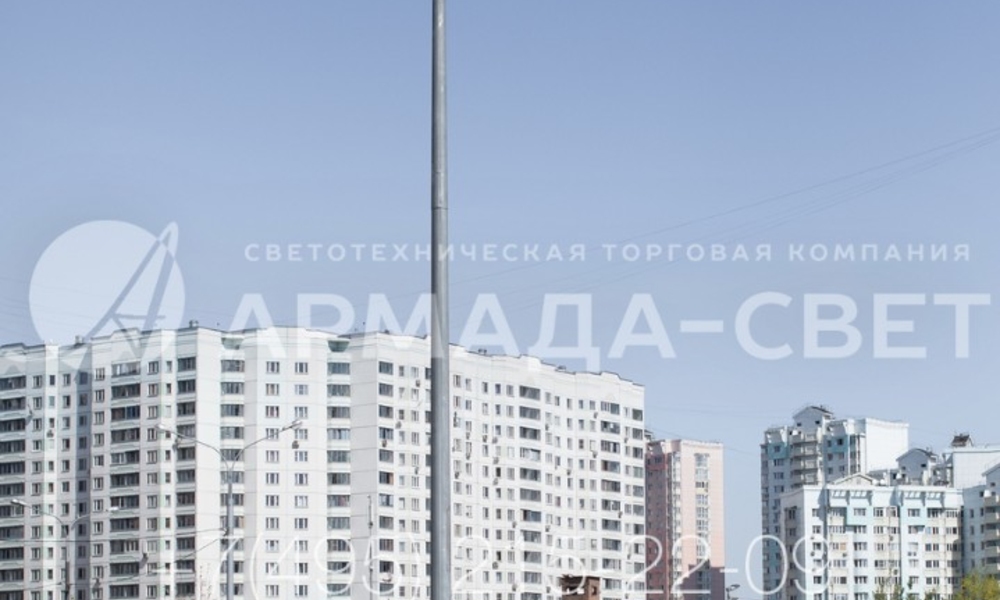

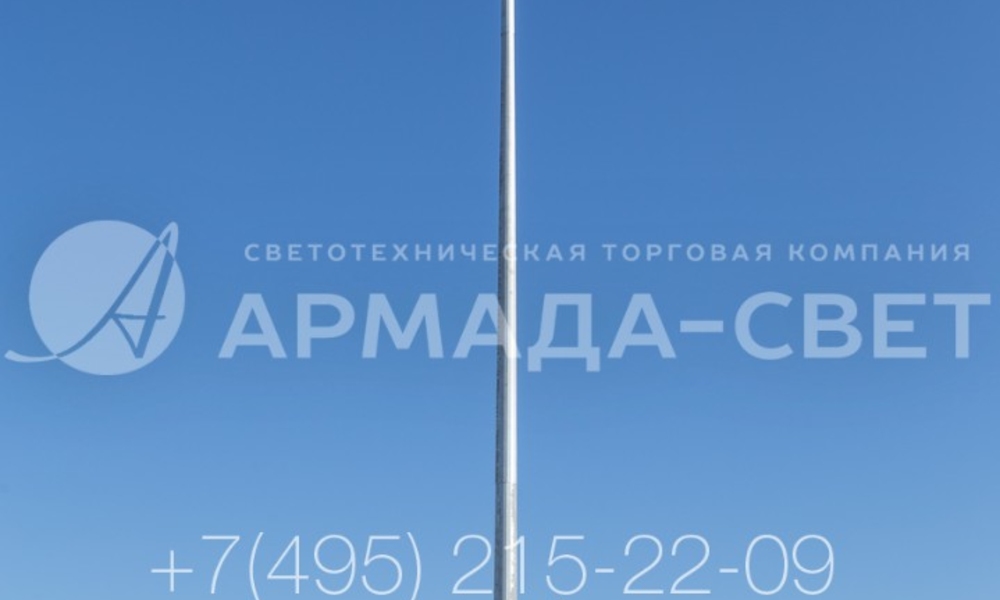

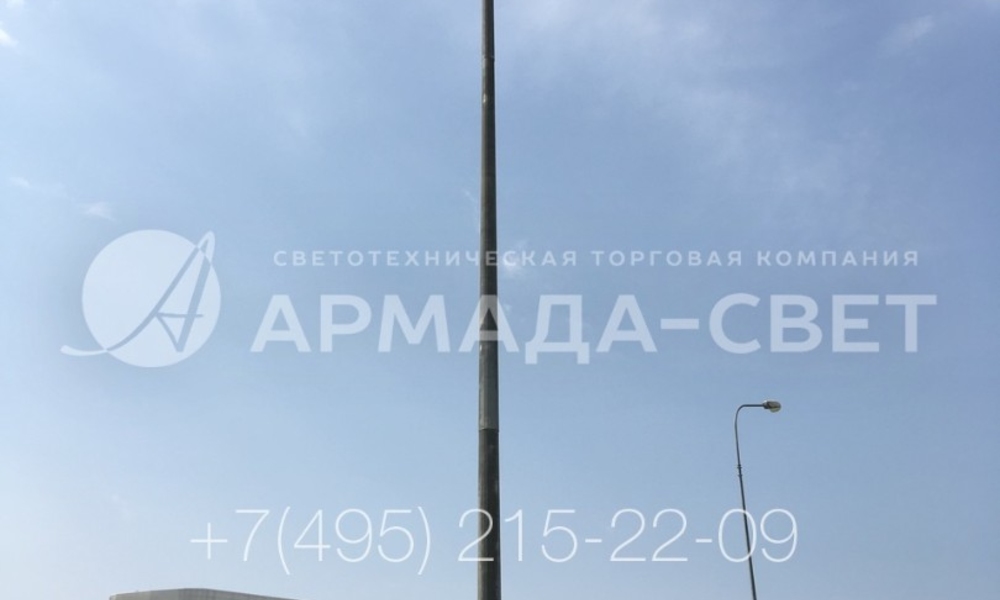

1) Молниеотвод ВГМ-30 имеет высоту 30 метров от фланца до верхнего среза ствола. Однако реальная высота выше за счет длины штыря молниеприемника, который закреплен на фланце на верхушке оголовка. Корона этой мачты может опускаться для обслуживания на лебедке.

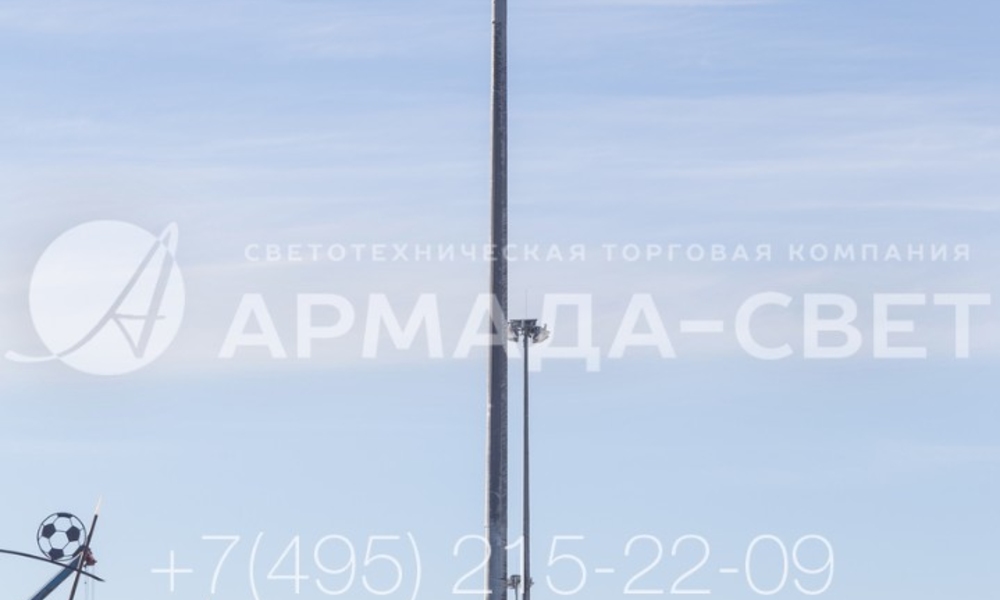

2) Все молниеотводы ВГМ-30 имеют встроенный механизм спуска и подъема короны, на которой закреплены приборы уличного освещения. Благодаря этой особенности выполнять ремонтные работы с оборудованием можно без привлечения гидравлических подъемников.

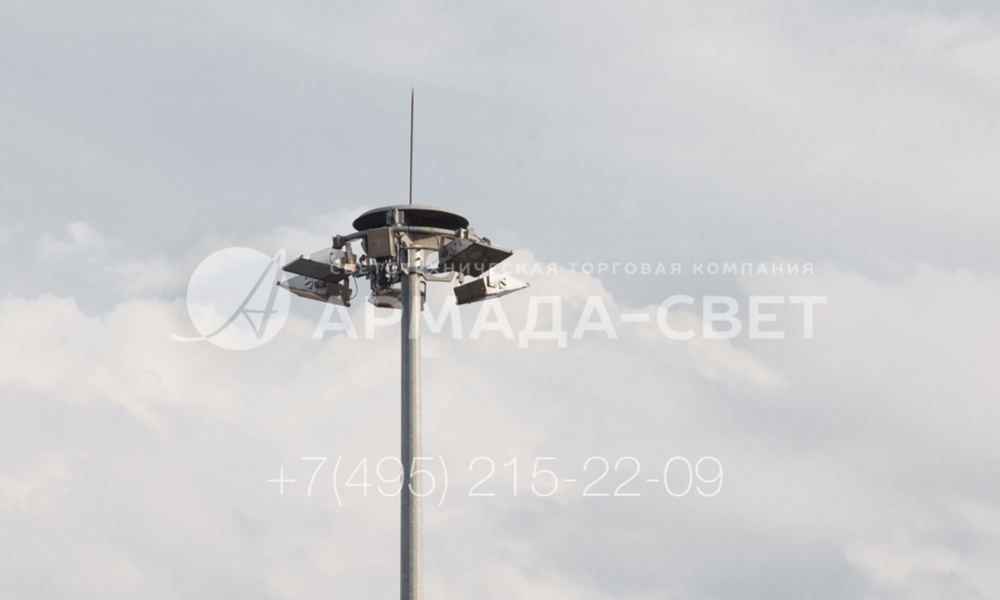

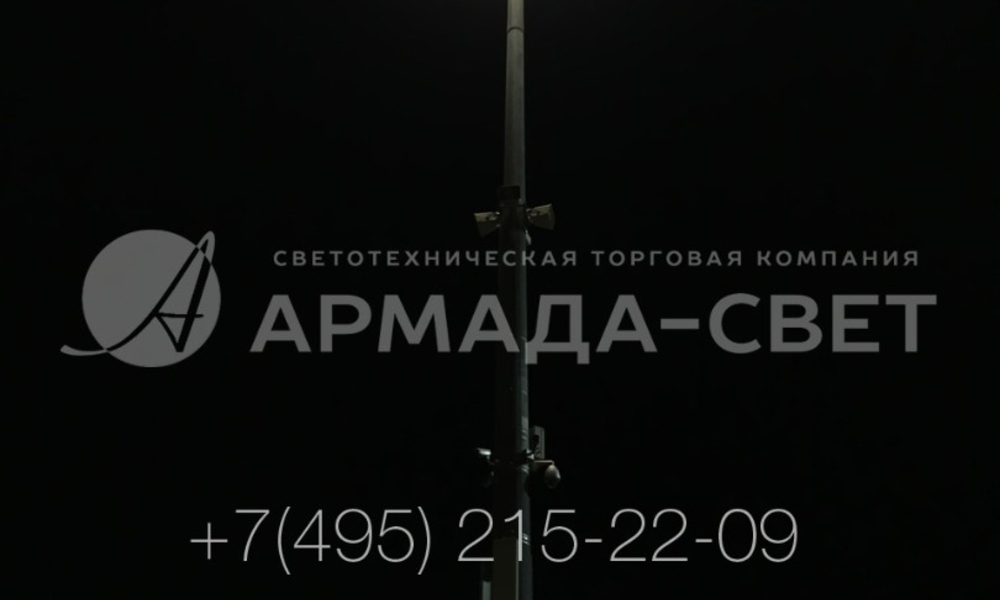

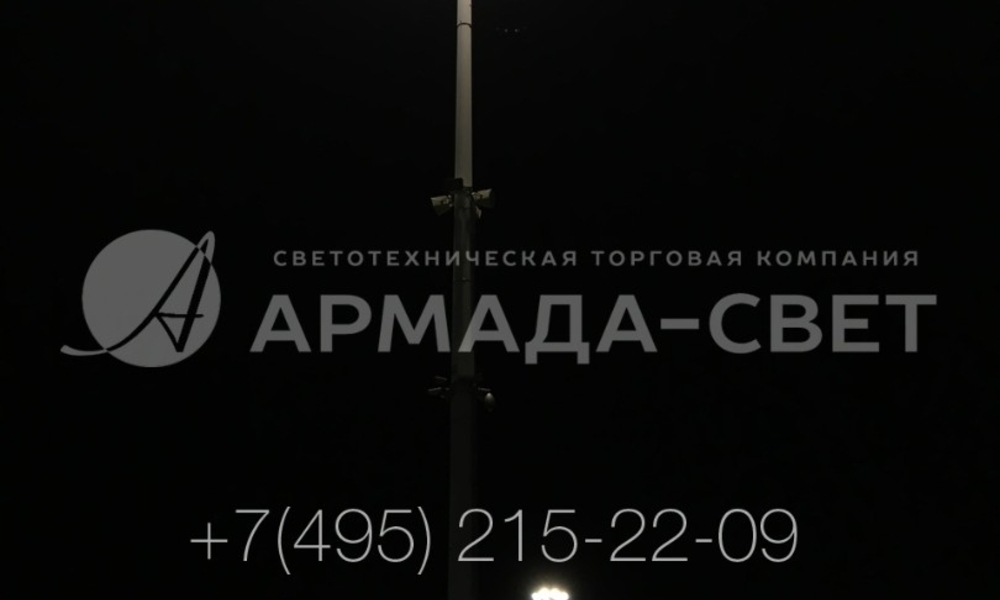

3) Дополнительной функцией молниеотвода ВГМ является освещение территории в ночное время. Высокая несущая способность ствола и высота конструкции позволяет создать яркое заливающее освещение на большой площадке и отказаться от применения нескольких низких опор.

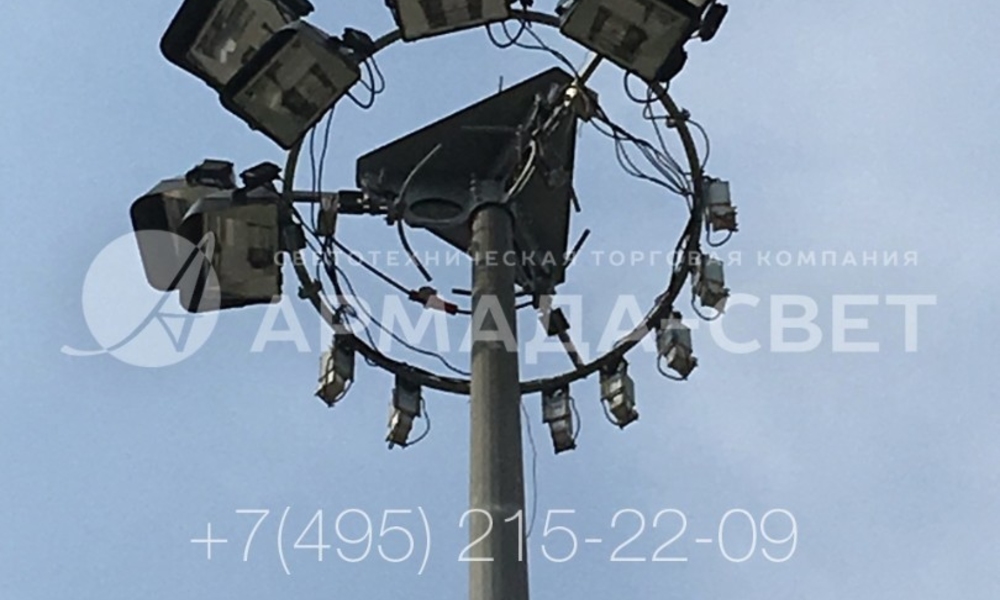

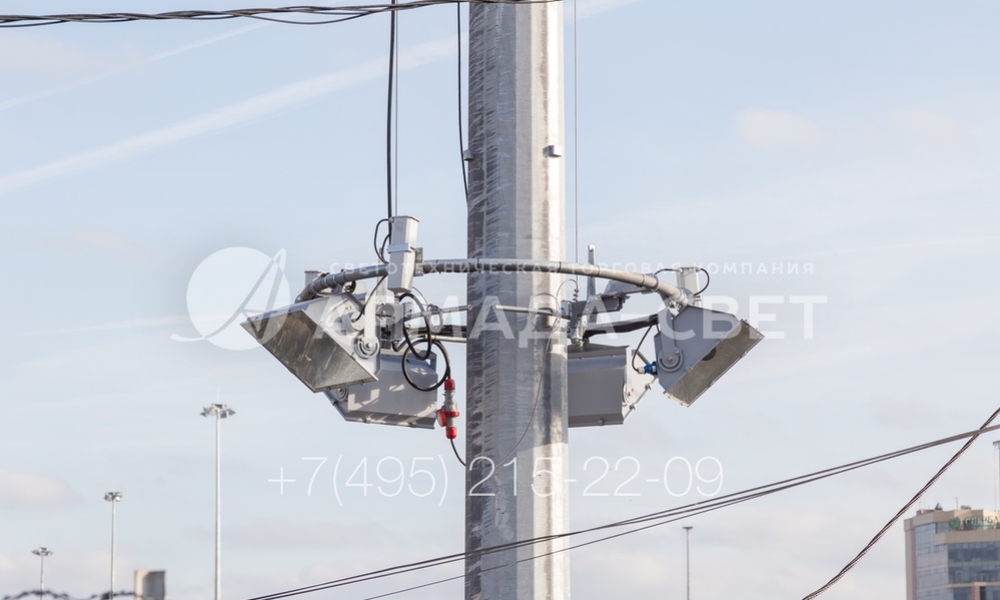

4) Молниеотвод ВГМ может быть адаптирован для решения других задач, возникающих перед инженерами. В представленном на фото варианте установленные с одной стороны светильники создают направленное освещение, а камера фиксирует окружающую обстановку.

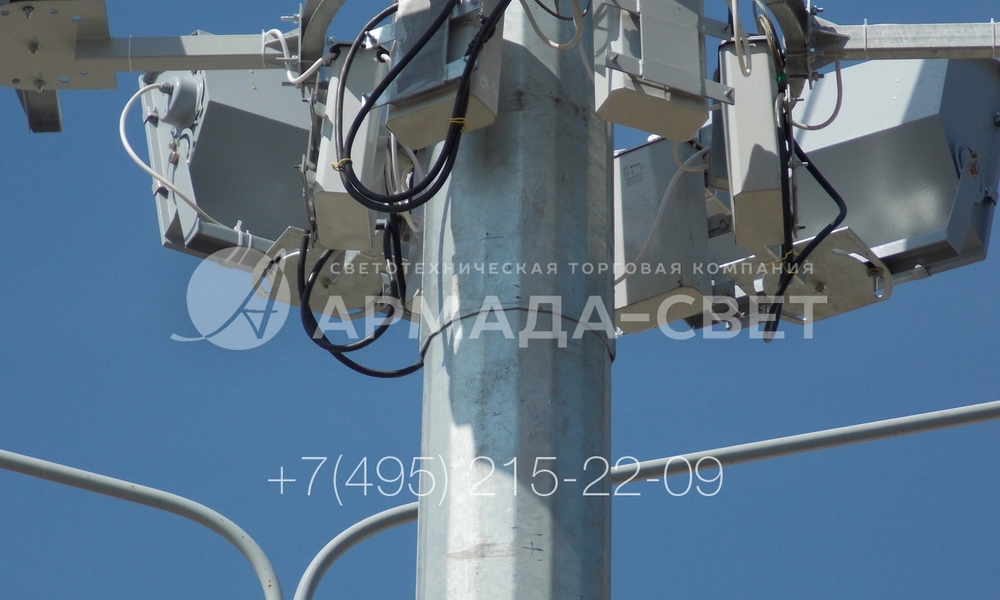

5) Молниеприемник на молниеотводе ВГМ установлен на оголовке. Однако осветительная аппаратура крепится на круглой или многоугольной раме, которая может опускаться на встроенной лебедке. Поэтому ремонтировать ПРА, драйверы и светильники можно с земли.

6) На фото изображена корона молниеотвода ВГМ, которая находится в спущенном состоянии. Обратите внимание, что спуск и подъем осуществляется с помощью тросов. В рабочем состоянии они не видны, так как находятся внутри ствола.

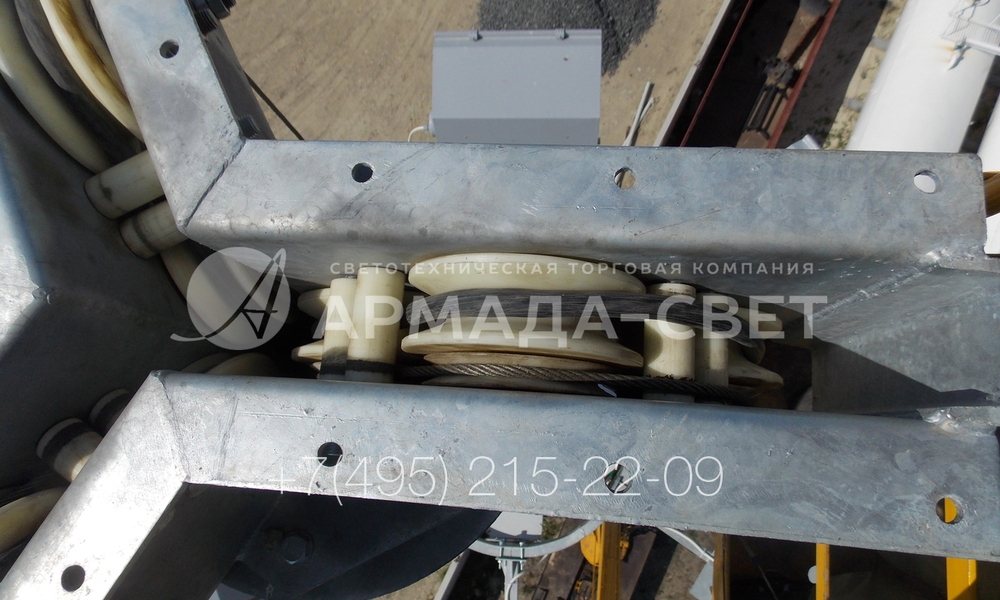

7) На этой фотографии изображен оголовок молниеотвода-мачты со спускаемой короной. В него встроены блоки, через которые пропускаются тросы лебедки. На верхнюю часть этой детали прикручивается штырь молниеприемника.

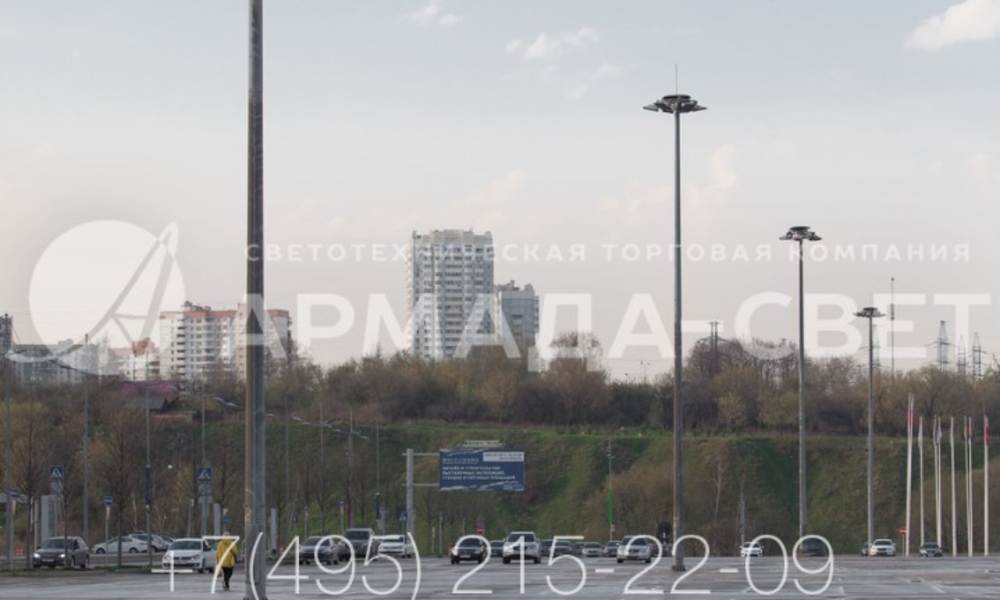

8) Использование мачт ВГМ позволяет существенно сократить затраты на строительство системы освещения и молниезащиты объектов. Во-первых, мачты выполняют сразу несколько задач, во-вторых, их требуется меньше, чем стандартных опор уличного освещения.

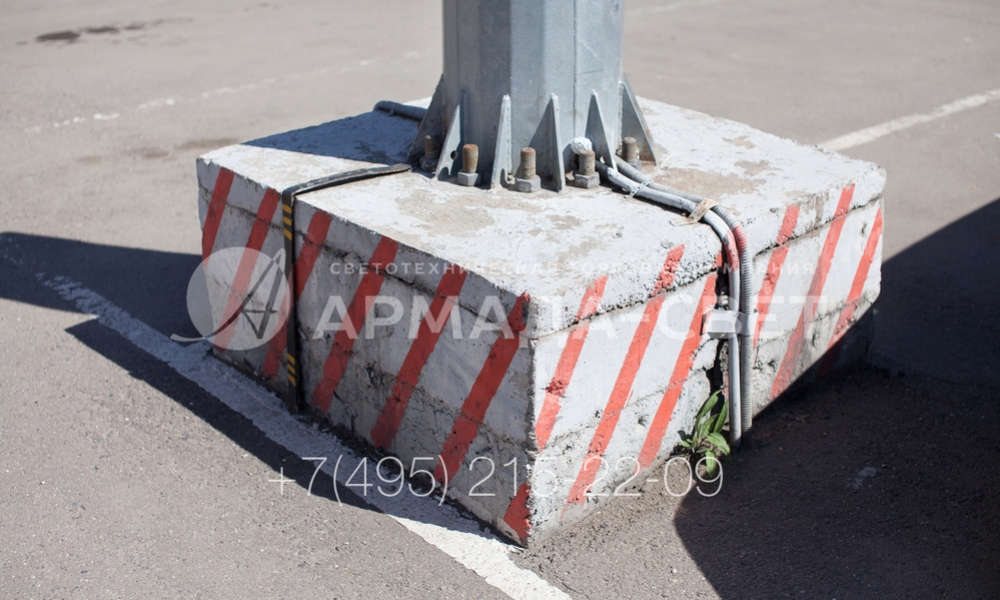

9) Монтаж молниеотвода выполняется на фланец и анкерные закладные детали фундамента. На этой фотографии хорошо виден провод в защитной оболочке, который подводит питание к светильникам, а также шина контура заземления для утилизации молнии.

10) При использовании молниеотвода ВГМ светильники размещаются на большой высоте (30 метров). Поэтому с помощью этой конструкции лучше всего освещать большие открытые площадки, когда распространению световых потоков не мешает растительность и низкие здания.

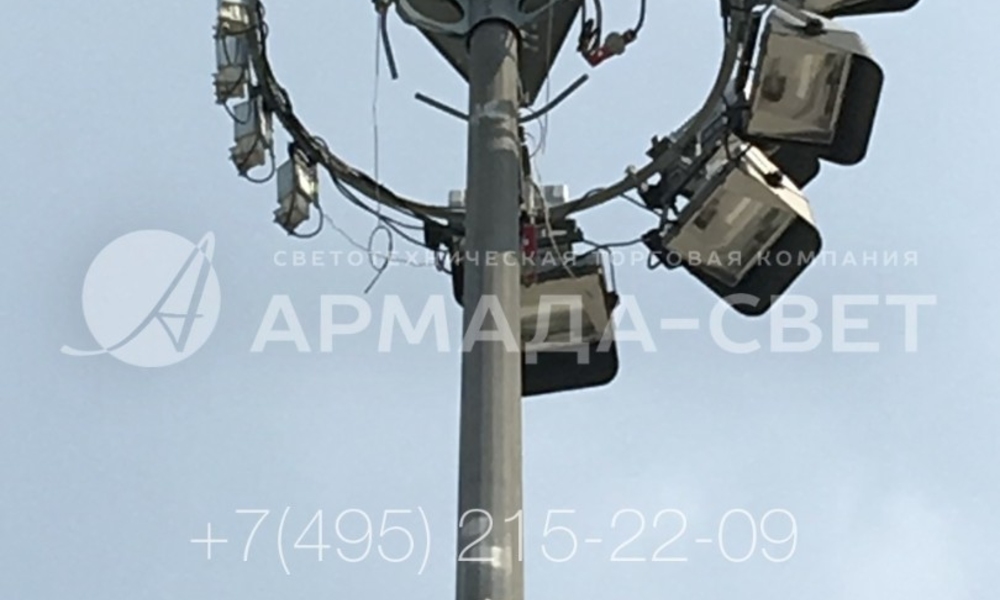

11) На фотографии изображена корона молниеотвода ВГМ, которая находится в рабочем состоянии. В этом виде она фиксируется на замках, что снимает нагрузку с тросов, повышает безопасность эксплуатации и долговечность изделия.

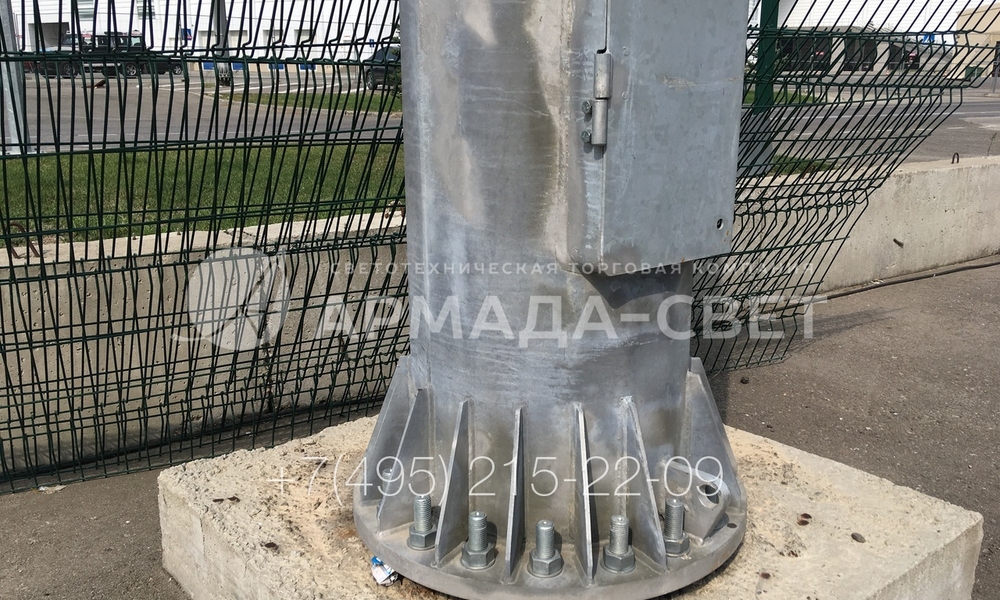

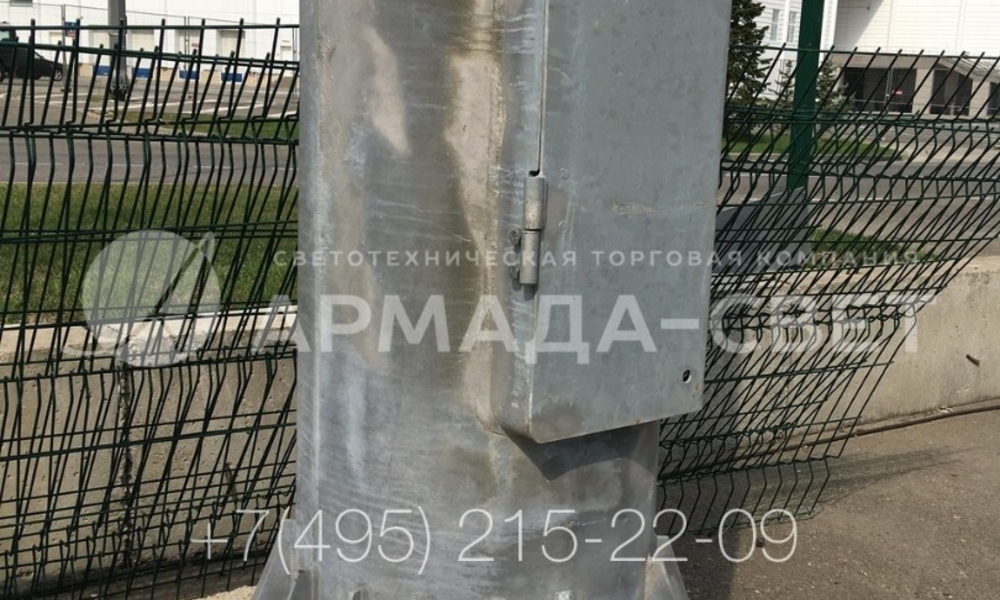

12) На фото изображен фланец для установки мачты молниеотвода на месте, а также ревизионное отверстие с крышкой. В отверстии установлен электрический коммутационный узел с клеммной колодкой и УЗО, а также лебедка для подъема и спуска короны.

13) При установке молниеотвода необходимо предусмотреть возможность утилизации электрического заряда при попадании молнии. В нижней части ствола на фото хорошо видна специальная косынка с отверстием, к которой подключается провод системы заземления.

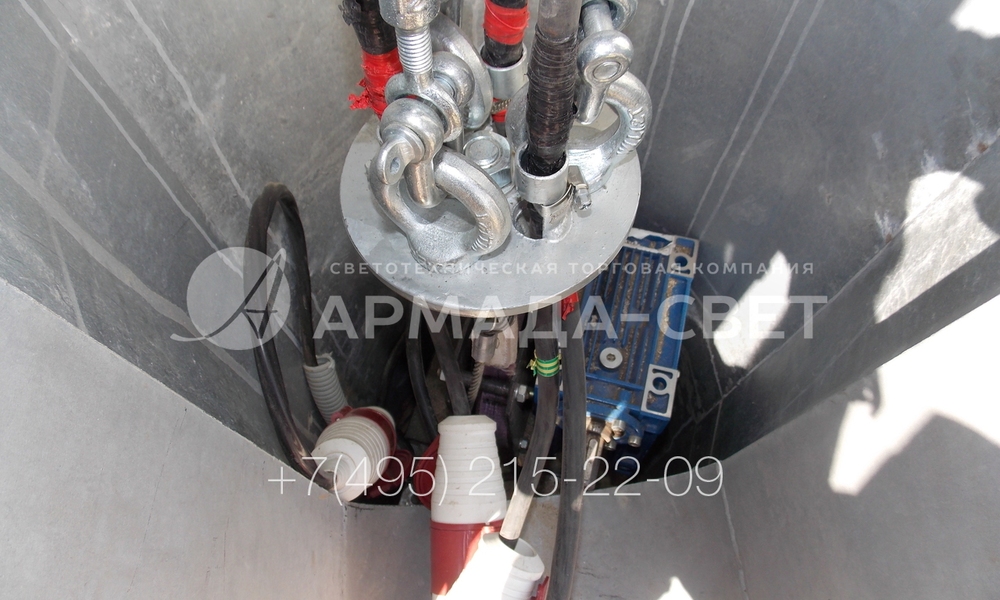

14) На фото изображены механизмы, размещенные внутри ствола в ревизионном отверстии. Здесь имеются коммутационные устройства для подключения электричества, а также механизм подъема и спуска короны со светильниками.

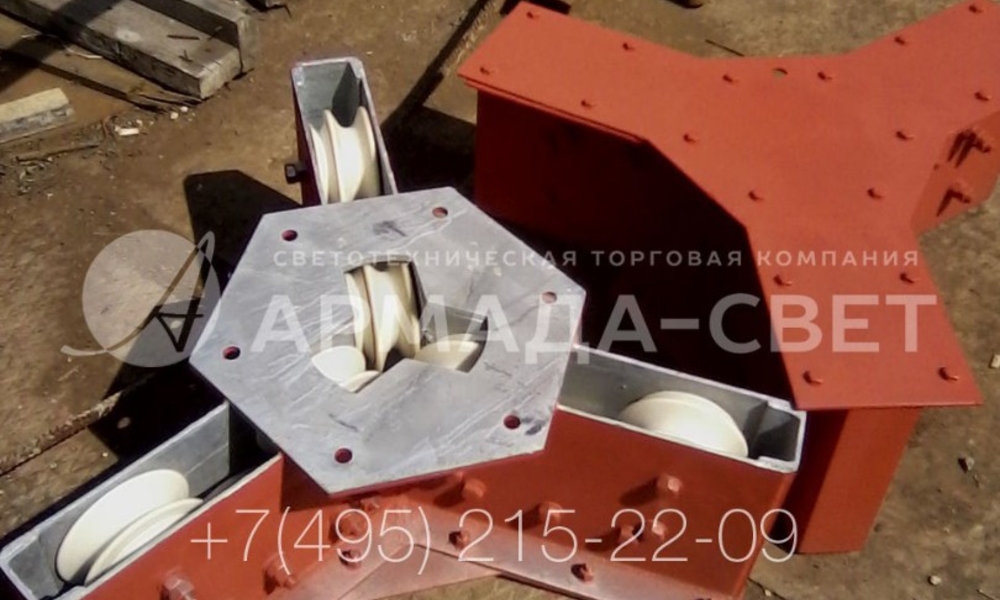

15) На фотографии представлен элемент оголовка, который крепится в верхней части молниеотвода. На оголовке есть блок, через который пропускается трос для подвески короны. За счет блока упрощается спуск и подъем, исключается заклинивание механизма.

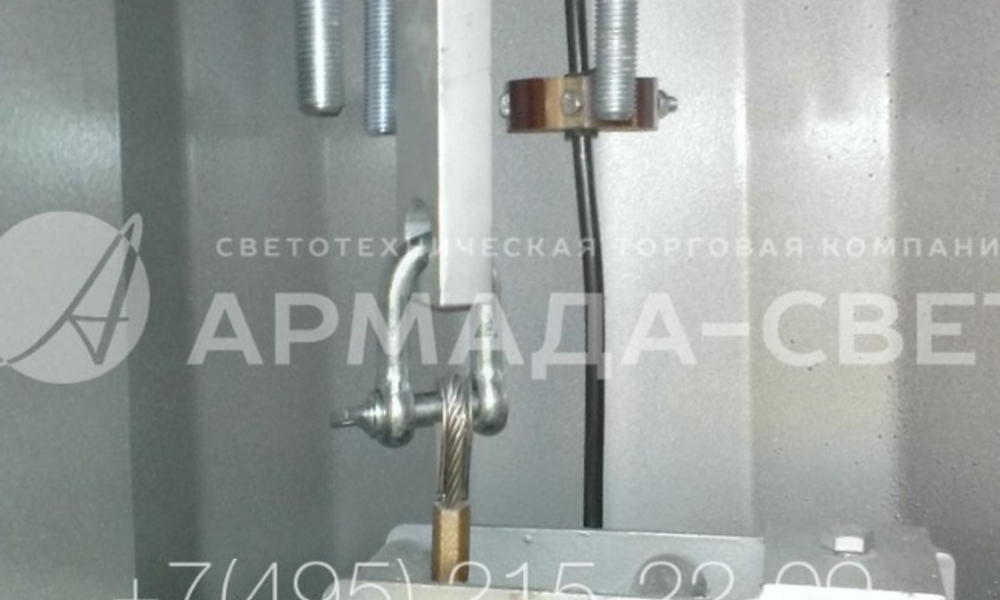

16) На фото изображена часть лебедки, на которой опускается корона молниеотвода со светильниками. Используется три троса, чтобы добиться равновесия при спуске. В нижней части виден барабан для намотки и хранения тросов после подъема.

17) Молниеотвод ВГМ сделан из листовой стали и защищен от коррозии методом горячего цинкования. Слой цинка предотвращает появление ржавчины и деструктивное воздействие агрессивных веществ. Поэтому такие конструкции можно устанавливать на промышленных объектах.

18) Промышленные объекты – не единственная сфера применения молниеотводов типа ВГМ. Они часто устанавливаются на территории спортивных, общественных объектов. За счет большой высоте светильники на верхушке освещают большую открытую площадку.

19) На фото приведен пример использования молниеотвода ВГМ в комплексе с опорами уличного освещения. Мачта предотвращает попадание молнии в близлежащие объекты и создает заливающий свет, а светильники на опорах – зональную подсветку.
