Область применения: Для обеспечения равномерного освещения территорий во всех направлениях, защиты от ударов молний зданий, сооружений и защиты от перенапряжения в питающей сети.

Назначение опоры: Молниеотвод
Высота (м): 35
Тип опоры: ВГМ
Форма ствола опоры: Граненая
Нижний диаметр (мм): 480-600
Способ установки: Фланцевая
Размер фланца (мм): 750-830
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Межцентровое расстояние отверстий B, мм: 650
Артикул производителя: ВГМ-35

Цена: по запросу

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Модель ВГМ-35 представляет собой стальное изделие, сконструированное на базе высокомачтовой опоры освещения, оборудованной подвижной короной. В верхней части столба размещается шпиль молниеприемника. Изделия востребованы на производственных участках предприятий химической и добывающей отрасли, автозаправках, а также иных объектах, предъявляющих требования в плане защиты от молний и создания качественной внешней иллюминации окружающей территории.

Конструкция молниеотводов имеет усиленный каркас, позволяющий размещать наверху высотной опоры металлический стержень. На подвижной площадке может располагаться до 10 прожекторов, создающих качественную внешнюю иллюминацию. Конструкция изготавливается из стального проката, который гнется на специальных станках и сваривается продольным швом. Изделие защищено от коррозии посредством горячего цинкования, что также увеличивает срок его эксплуатации.

Установка изделия выполняется на бетонный фундамент закладного типа посредством фланцевого соединения. Параметры основания рассчитываются в индивидуальном порядке для каждой опорной конструкции.

Габаритные размеры опор

Основные параметры опор ВГМ

Название	Обозначение	Общая высота, м (ВМО+МОТ)	Высота МОТ, м		Нижний диаметр, мм	Размер опорного фланца, мм	Межцентровое расстояние отверстий, мм	На базе опоры
ВГМ-35	ВГМ-25-М10	35	10	ВМО-25	571	830	730	ВМО-25
ВГМ-35	ВГМ-25-М10	35	10	ВМО-25	480	750	680	ВМО-25
ВГМ-35	ВГМ-25-М10	35	10	ВМО-25	480	750	650	ВМО-25
ВГМ-35	ВГМ-30-М5	35	5	ВМО-30	550	800	700	ВМО-30
ВГМ-35	ВГМ-30-М5	35	5	ВМО-30	600	800	700	ВМО-30

Галерея

1) На фото изображена нижняя часть молниеотвода типа ВГМ-35 с фланцем для установки на анкерной закладной детали фундамента и ревизионным отверстием с крышкой. Внутри отверстия размещается коммутационный шкаф и лебедка для спуска короны.

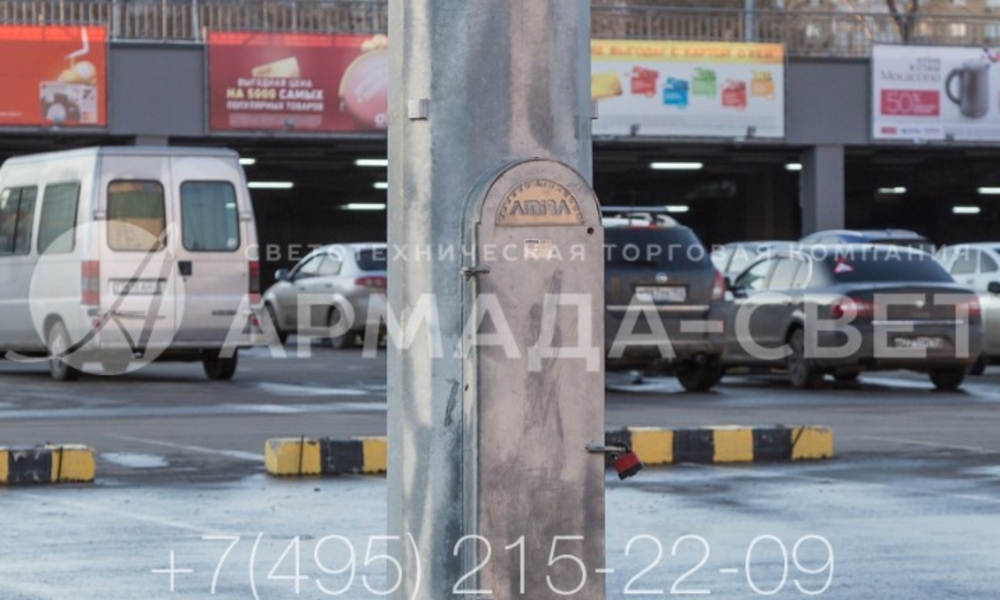

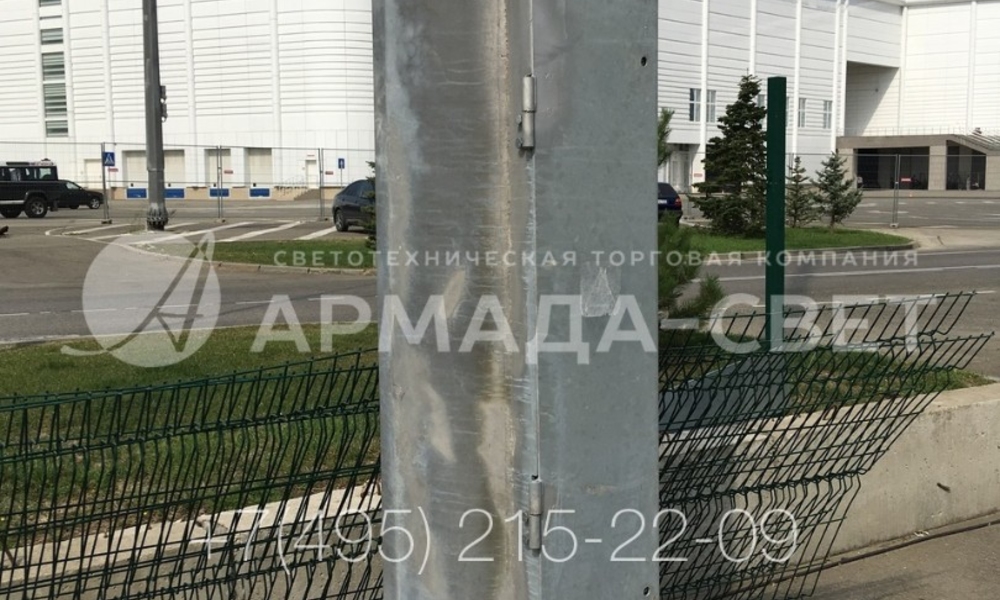

2) Ревизионное отверстие молниеотвода может иметь разную форму и размеры. Однако в любом случае оно закрывается крышкой с ключом для ограничения доступа посторонних. Кроме того, крышка защищает коммутационный узел и лебедку от осадков и пыли.

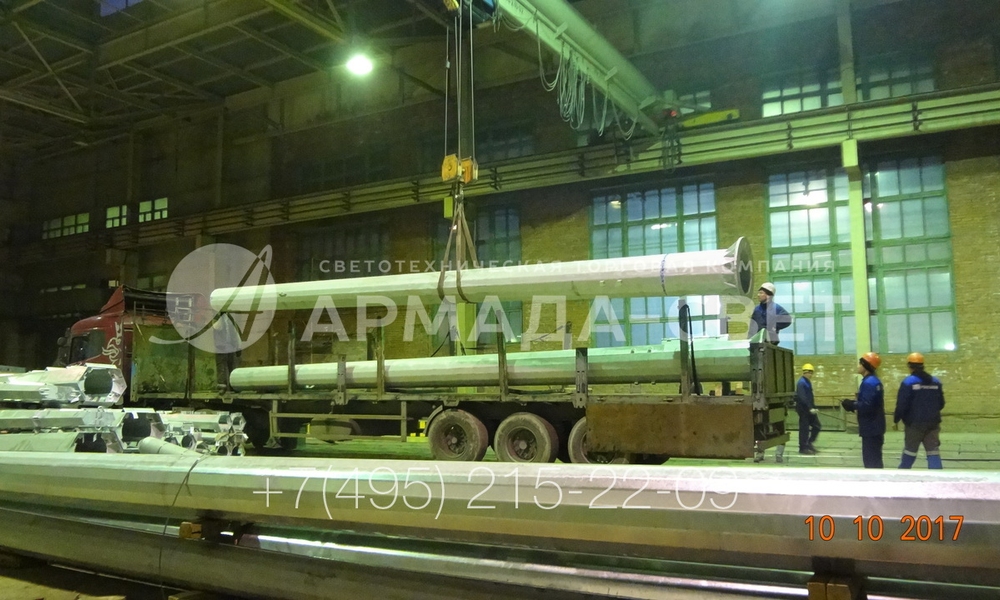

3) Молниеотвод ВГМ-35 имеет высоту от фланца до оголовка 35 метров. Дополнительно наверх устанавливается штырь молниеприемника для защиты от ударов молний. Чтобы можно было перевозить конструкцию, ее ствол имеет сегментную конструкцию и собирается на месте.

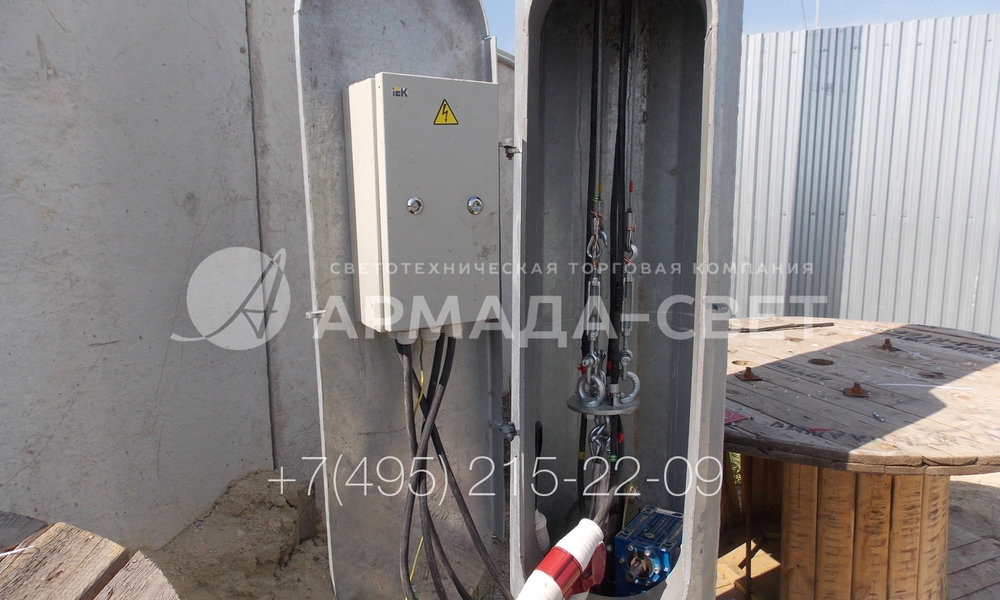

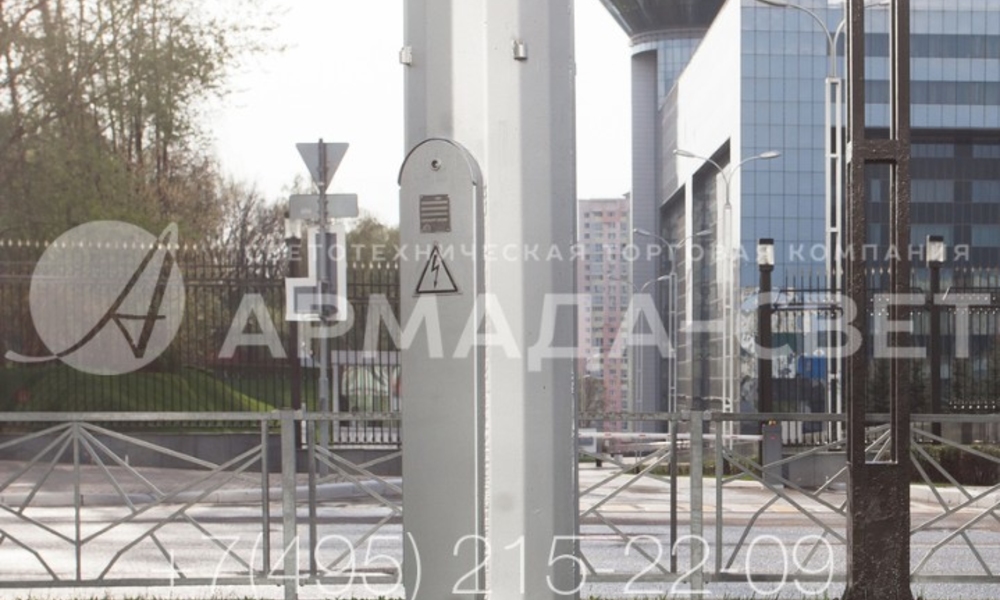

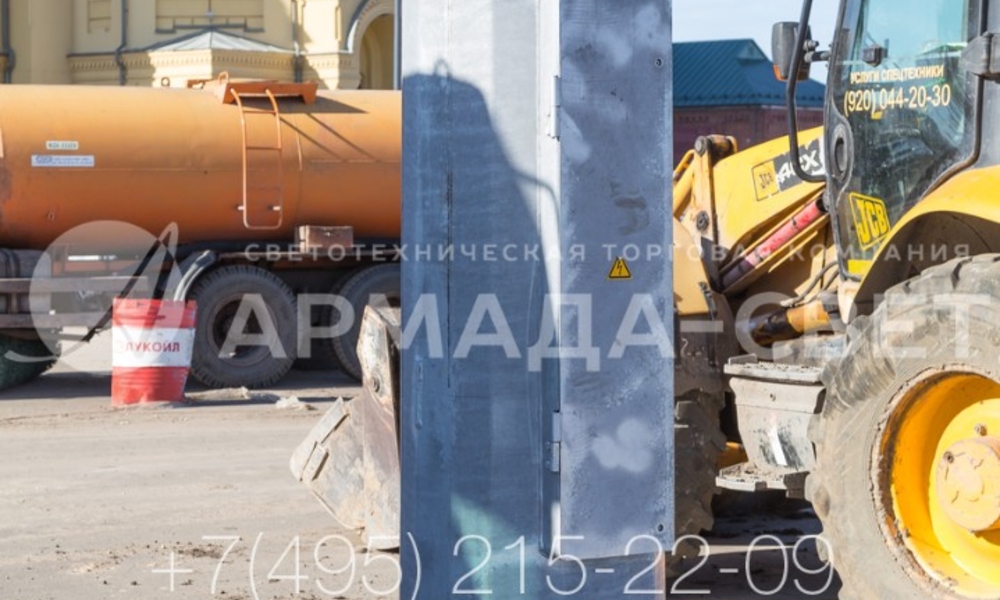

4) На фотографии изображено ревизионное отверстие молниеотвода типа ВГМ. На дверце технологического отверстия установлен коммутационный шкаф. В нем производится подключение подземных силовых линий и проводки ствола, установлены УЗО и другие устройства.

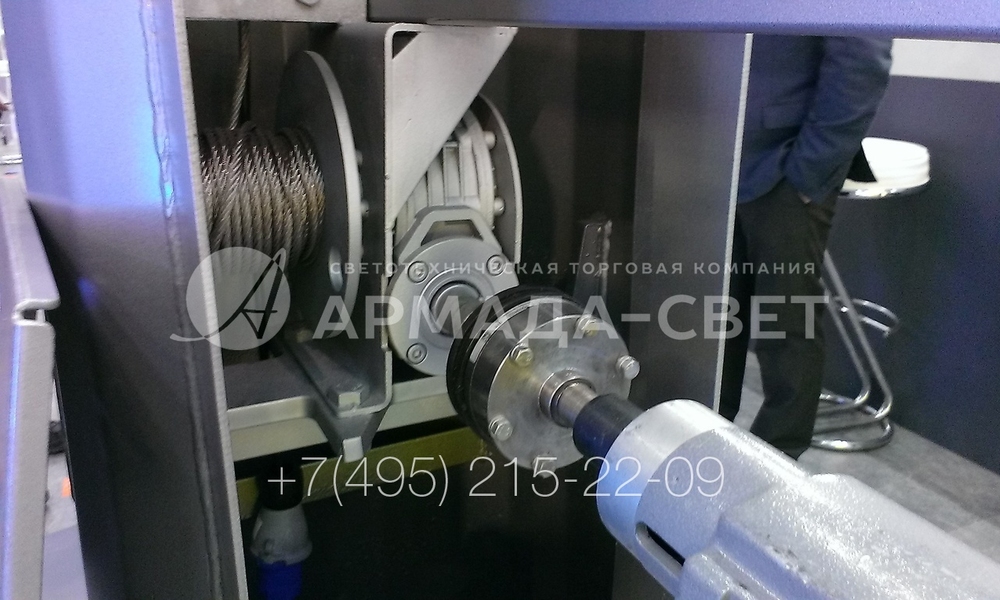

5) Лебедка для спуска и подъема мобильной короны на молниеотводе ВГМ встроена внутрь корпуса. Для вращения барабана с тросом используется электрическая дрель, которая вставляется в специальное отверстие, либо ручной вороток.

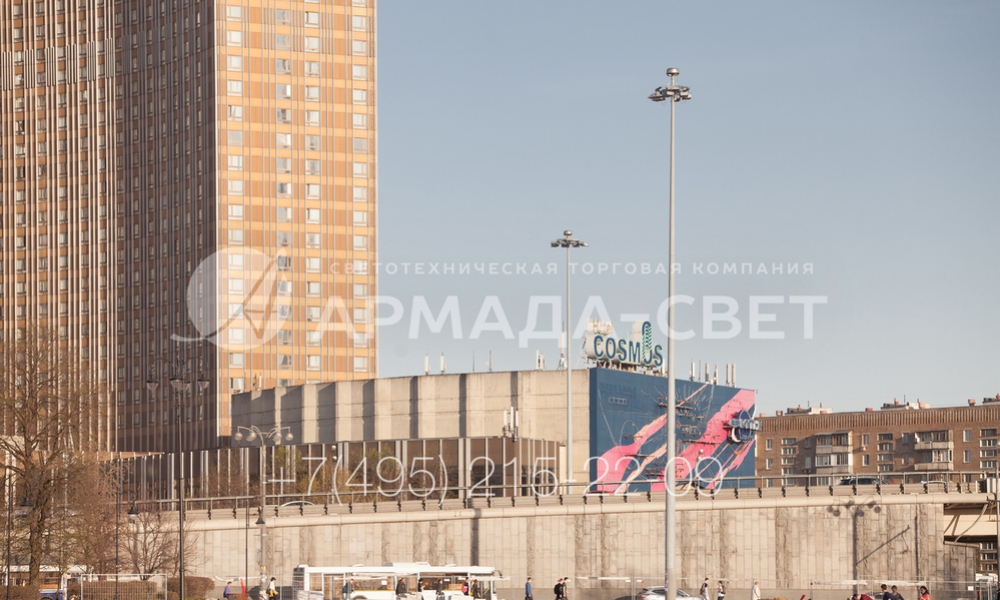

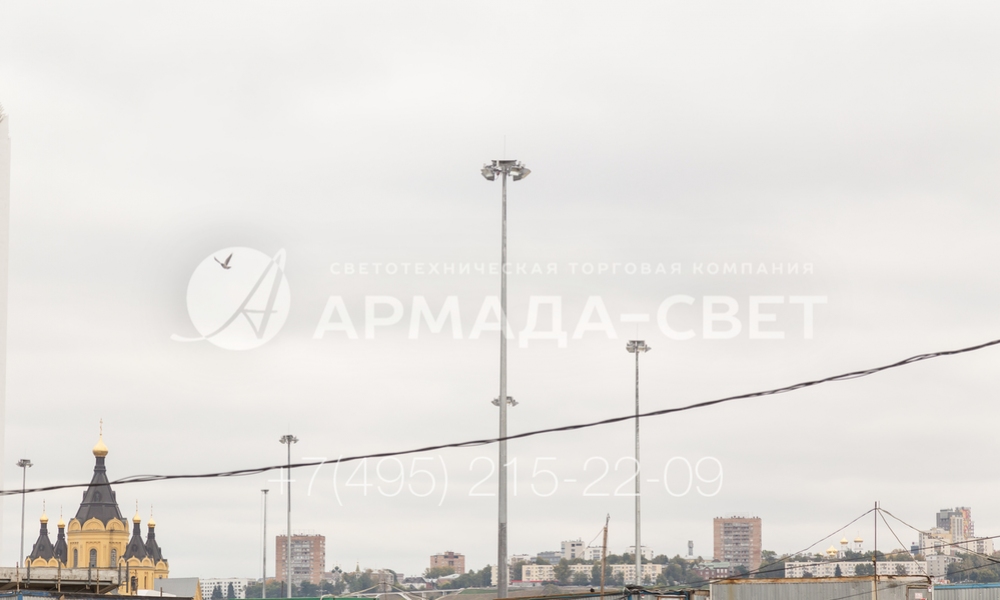

6) На фото изображены молниеотводы ВГМ, которые установлены в населенном пункте и защищают прилегающие объекты от попадания молнии. Несмотря на свой индустриальный внешний вид, они органично вписываются в оформление улиц.

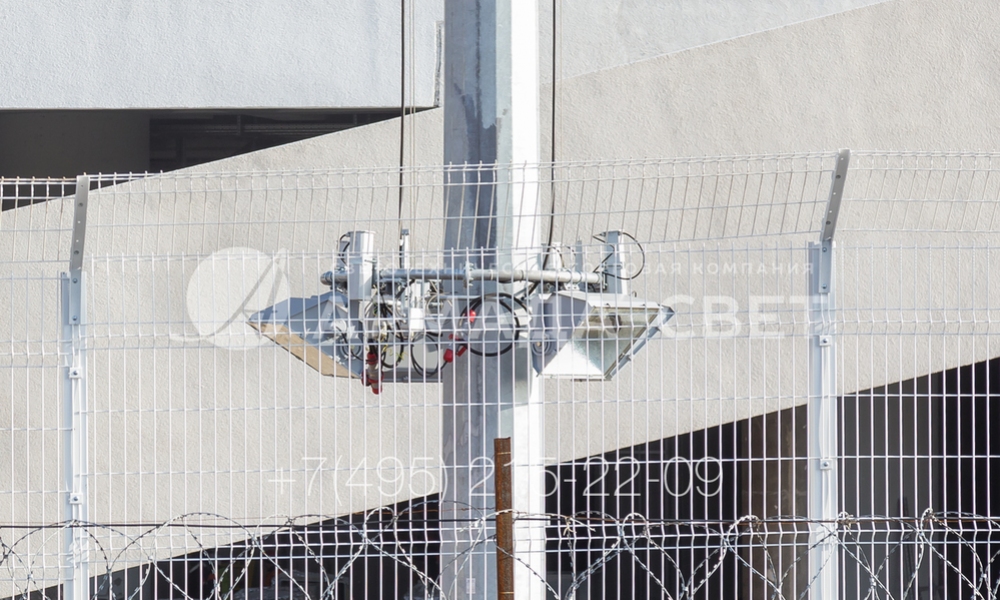

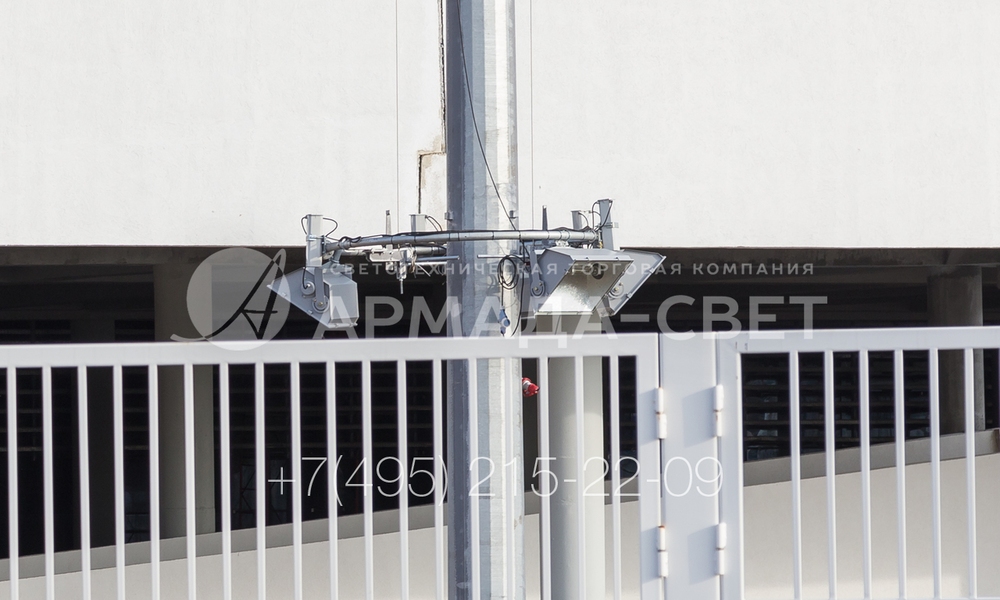

7) На этой фотографии представлена осветительная корона молниеотвода, которая находится в спущенном состоянии. Для ее спуска и подъема используется встроенная лебедка. Поэтому применять гидроподъемники для выполнения регламентных и ремонтных работ не нужно.

8) Преимуществом молниеотводов ВМГ является то, что их можно применять для освещения больших открытых площадок. При этом благодаря механизму спуска, чтобы заменить лампы или отремонтировать светильник не нужно прибегать к использованию АГП.

9) Для спуска и подъема короны используются три стальных троса, которые наматываются внутри ствола на барабан лебедки. Механизм подъема разработан таким образом, чтобы в рабочем состоянии он не был виден окружающим и защищен от неблагоприятных внешних воздействий.

10) На фото изображен фланец, с помощью которого молниеотвод устанавливается на площадке. Он имеет круглую форму и большое количество отверстий, чтобы повысить прочность монтажного узла. Предусмотрено дополнительное усиление за счет треугольных косынок.

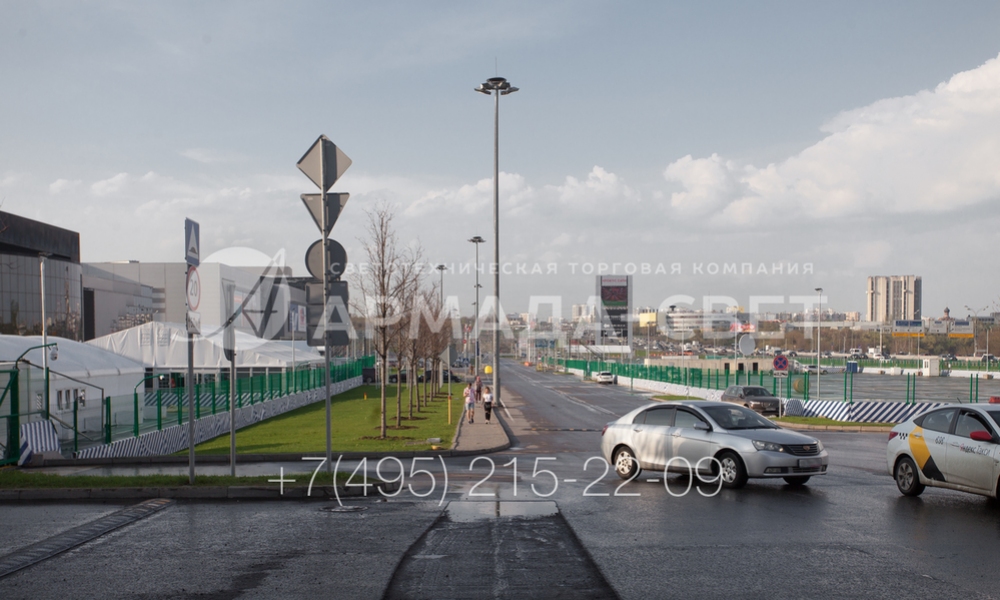

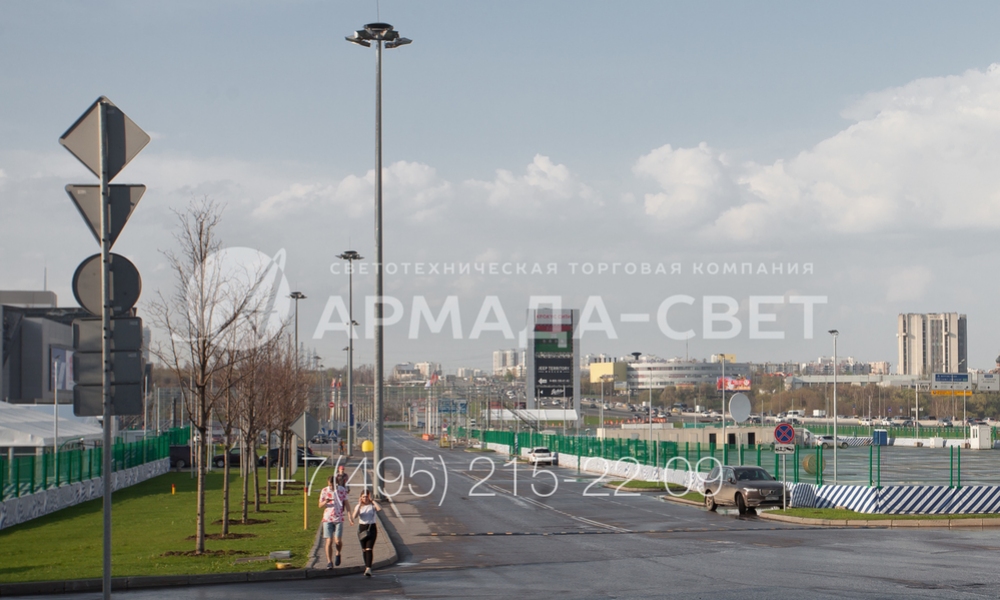

11) Молниеотводы ВГМ могут использоваться для освещения автомобильных дорог и тротуаров. За счет большой высоты световые приборы способны создать заливающее освещение на большой площадке, а молниеприемник предотвратит попадание молнии в линии электропередач.

12) Одним из плюсов молниеотводов ВГМ является спускаемая корона. Организация, которая несет ответственность за эксплуатацию инженерной сети, может отказаться от услуг АГП и использовать работников без допуска к ведению высотных работ.

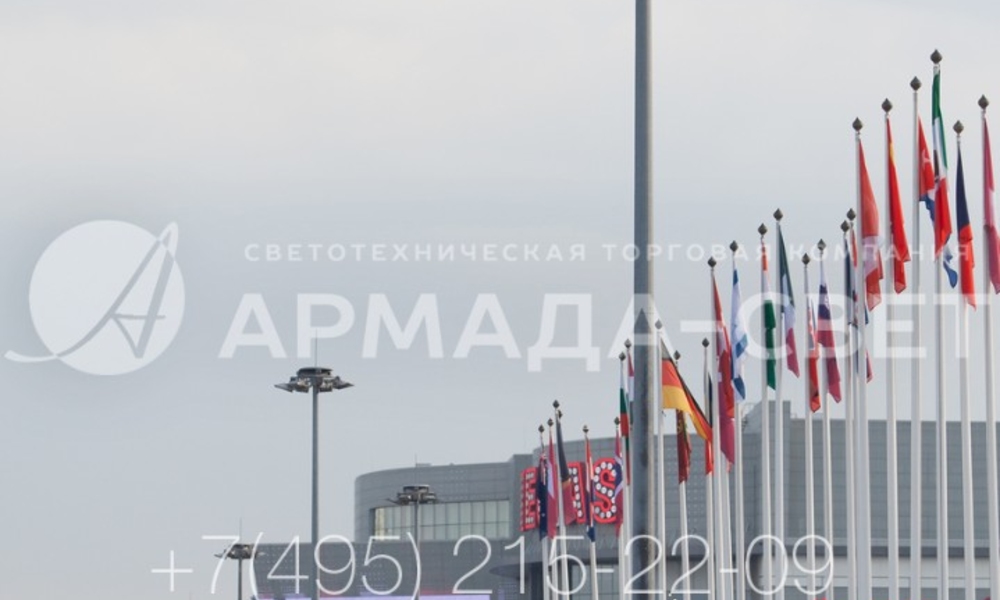

13) Изображенный на фотографии молниеотвод установлен рядом с общественным зданием и используется для защиты автомобильной дороги и прилегающей к ней территории. С помощью световых приборов на оголовке молниеотвод освещает защищаемую площадку.

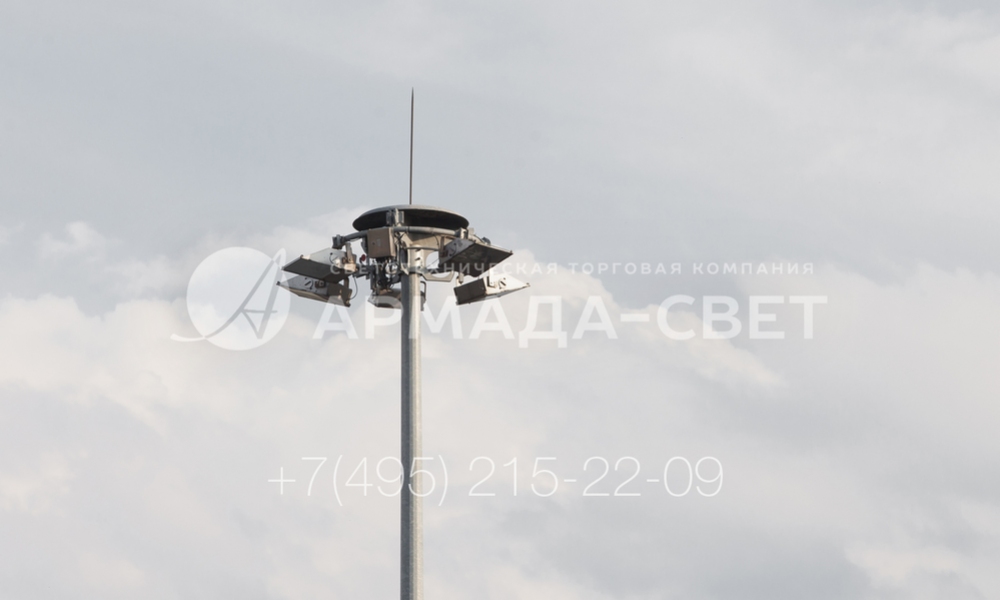

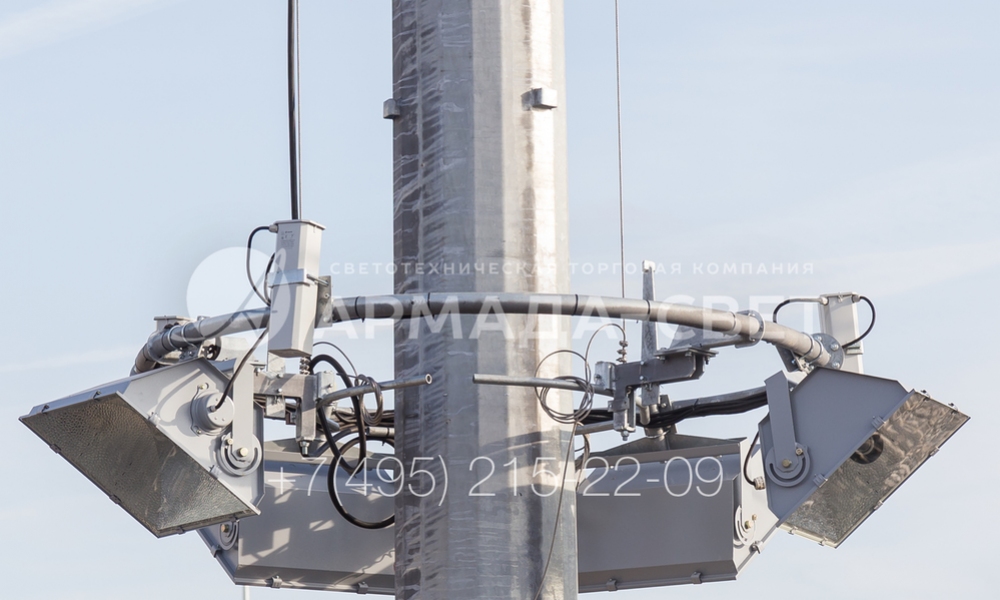

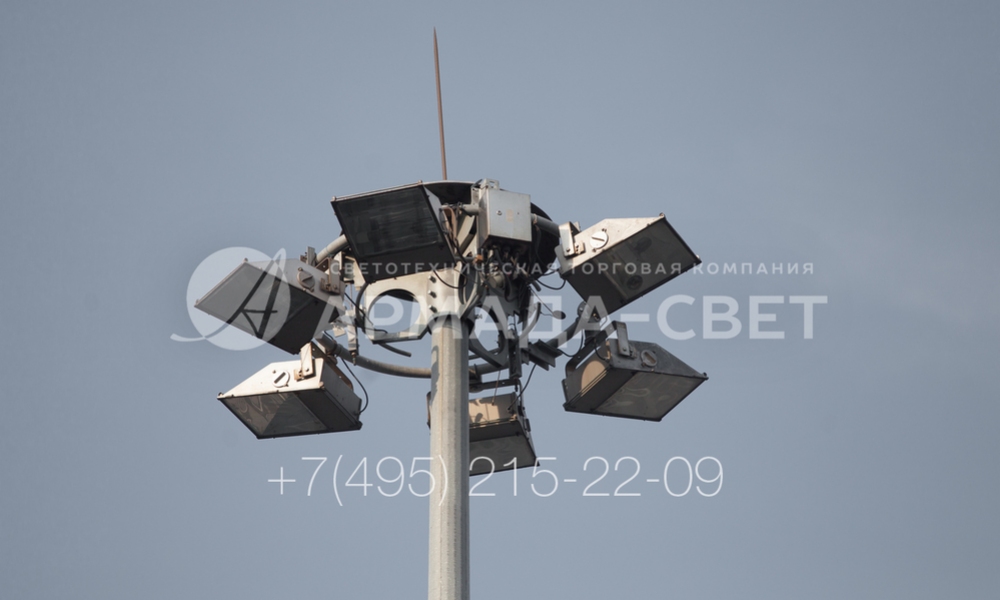

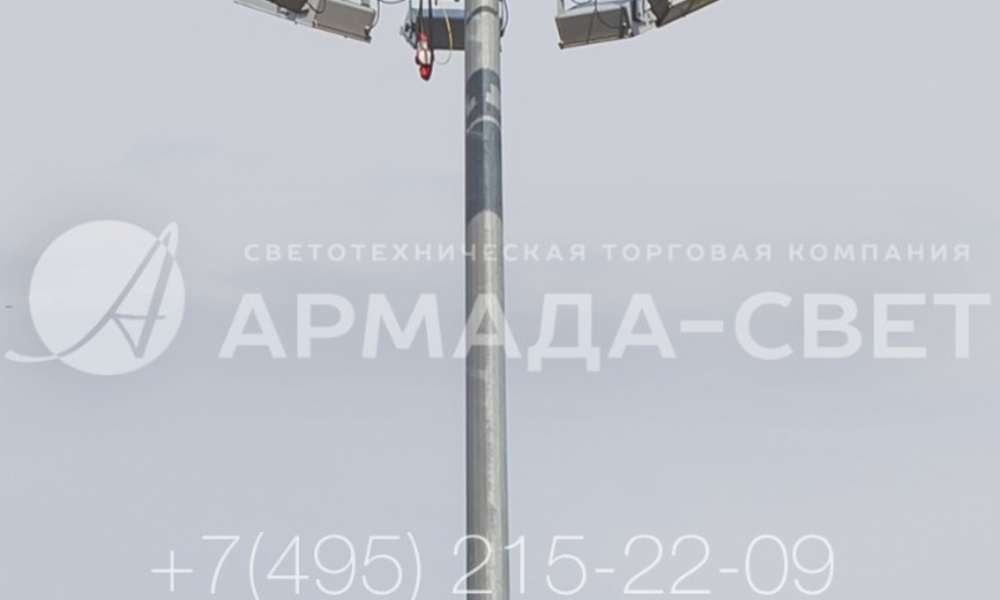

14) На фотографии изображен оголовок молниеотвода, на котором закреплена осветительная корона. В оголовок встроены замки, которые фиксируют раму со светильниками в верхнем положении и снимают нагрузку с тросов лебедки.

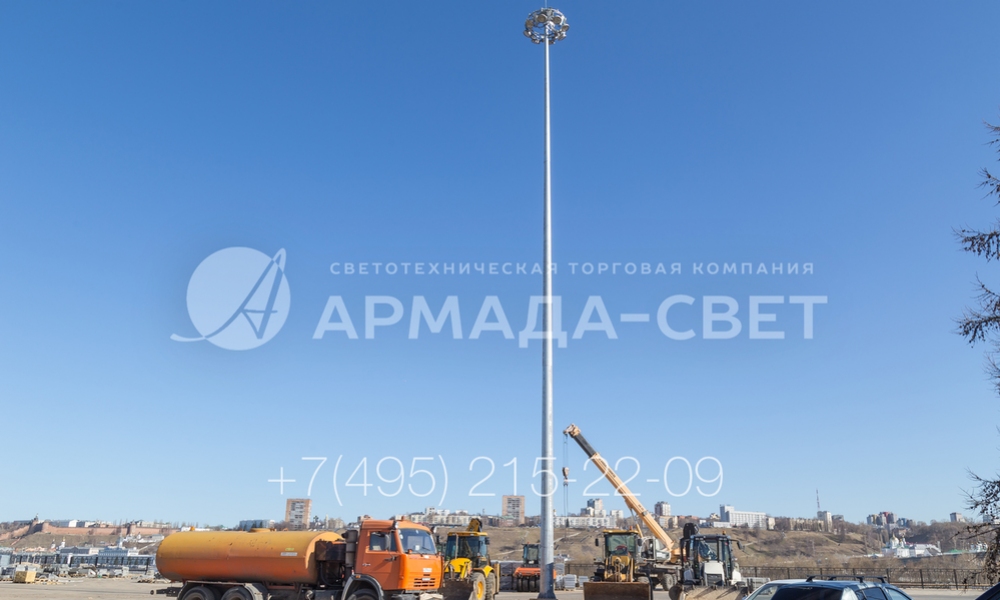

15) Изображенный на фото молниеотвод используется для предотвращения попадания молнии в объекты на производственной площадке. Кроме того, он же применяется для ее освещения. Такой универсальный подход позволяет сократить затраты на строительство инженерной сети.

16) Установка мачты-молниеотвода производится на фланец. Для крепления используется закладная анкерная деталь фундамента, которая бетонируется в котловане. Проект основания составляется индивидуально под каждый молниеотвод лицензированной организацией.

17) Оголовок молниеотвода типа ВГМ представляет собой сложную конструкцию, которая обеспечивает крепление штыря молниеприемника и перемещение короны вниз и вверх. Также он фиксирует осветительную корону в верхнем положении для снятия нагрузки с тросов.

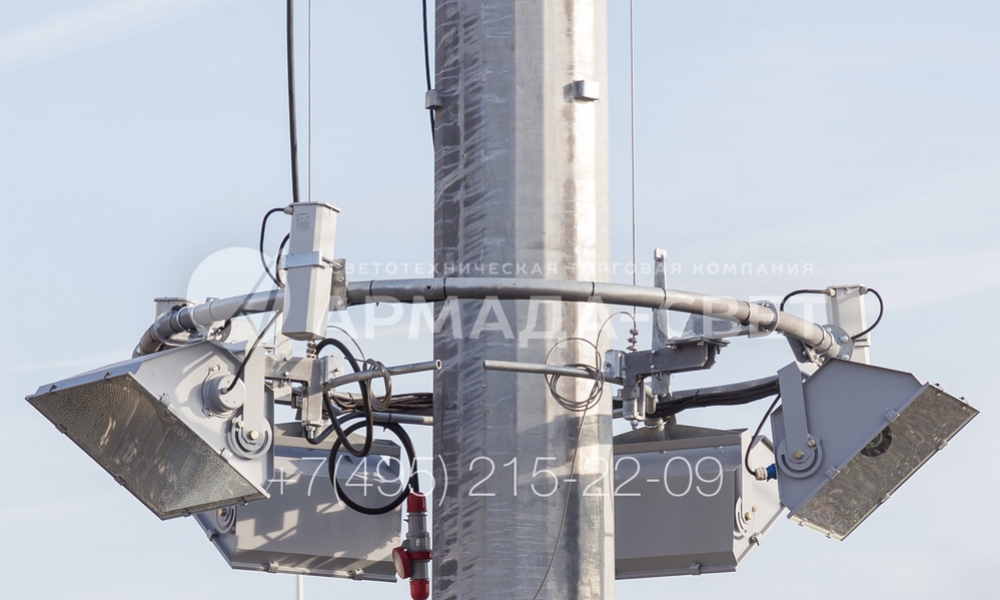

18) На осветительной короне молниеотвода ВГМ устанавливаются не только световые приборы, но и пускорегулирующая аппаратура. Поэтому ее легко ремонтировать и заменять в опущенном состоянии короны без привлечения автомобильных вышек-подъемников.

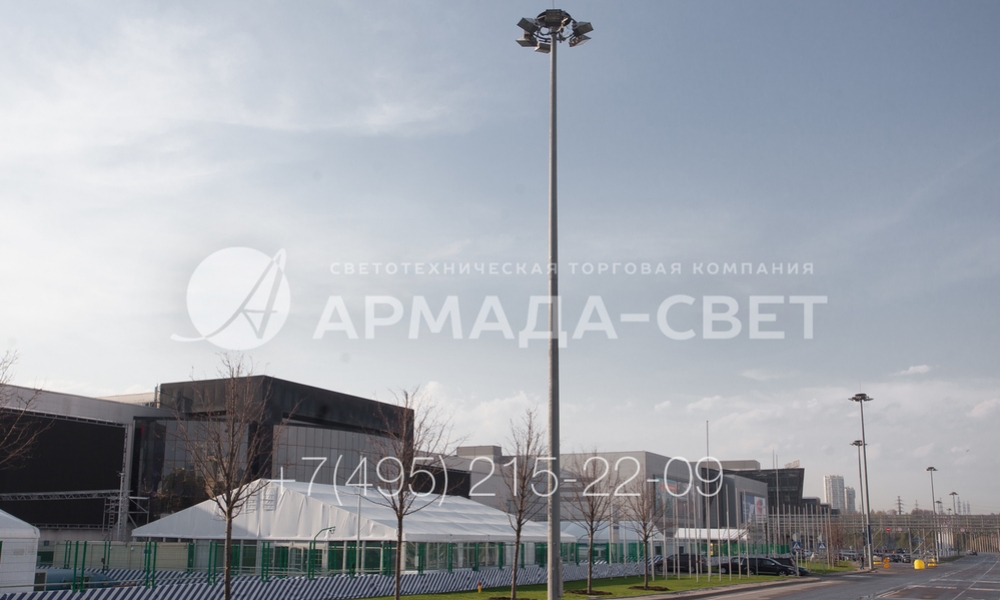

19) Молниеотводы типа ВГМ изначально разработаны как универсальные конструкции и используются одновременно для освещения больших площадок. На фото молниеотвод применяется для освещения парковки перед торговым центром.

20) Молниеотводы типа ВГМ устанавливаются в местах, где сложно или невозможно использовать АГП для ремонта светильников. Например, в условиях ограниченного пространства или плотной застройки. Корона опускается до уровня земли с помощью встроенной лебедки.

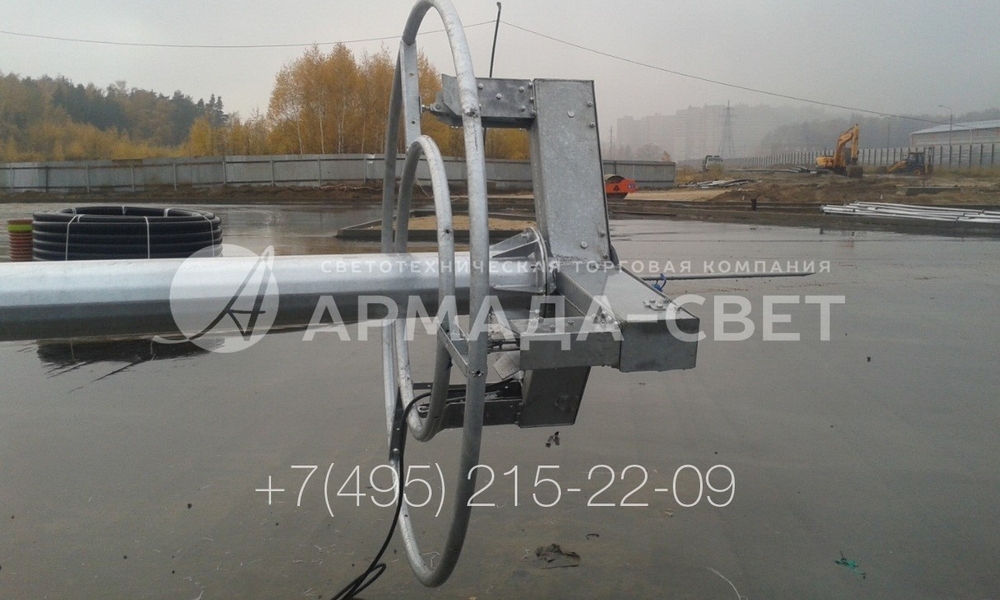

21) На фото изображена верхняя часть молниеотвода ВГМ, который готовится к установке на объекте. Обратите внимание, что штырь молниеприемника закреплен поверх оголовка на специальном фланце. Корона прикреплена к оголовку с помощью замков.

22) Молниеотвод типа ВГМ имеет высокую прочность, поэтому выдерживает вес молниеприемника, короны со светильниками и дополнительного оборудования. Чтобы не увеличивать вес изделия, ствол конструкции сделан из тонкой стали, но имеет граненое поперечное сечение.

23) Несмотря на достаточно массивный оголовок со штырем молниеприемника и спускаемой короной, вся конструкция остается достаточно стабильной. На это влияет конусовидная форма ствола, за счет которой центр тяжести опускается ближе к фланцу.

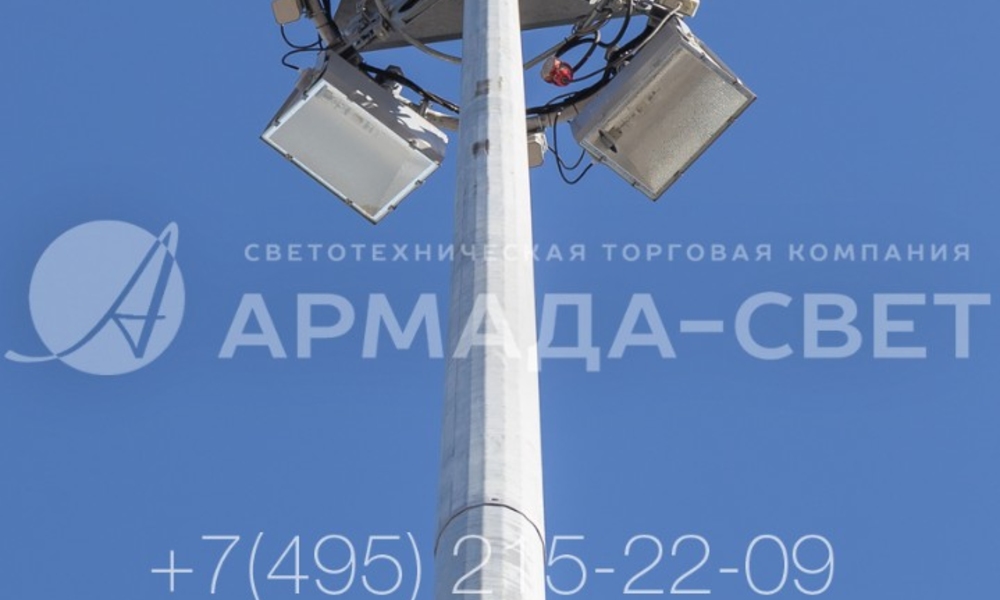

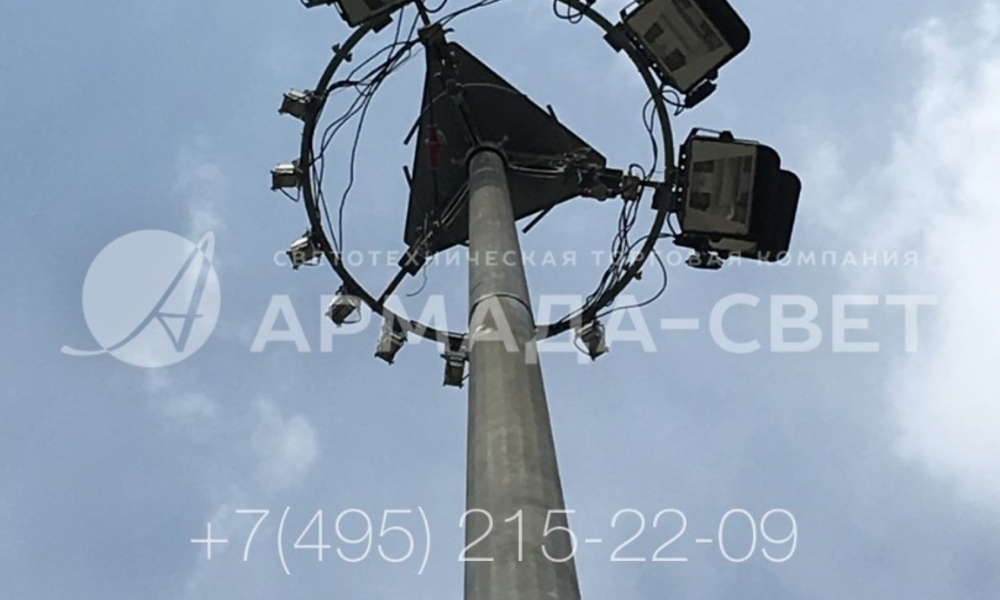

24) Высокая несущая способность молниеотвода позволяет устанавливать на оголовке тяжелые светильники. В представленном на фото варианте используются прожекторы, которые можно направлять в нужное место площадки с помощью монтажной скобы.

25) Молниеотводы ВГМ могут надежно защищать от молний во время грозы объекты транспортной инфраструктуры. При этом они дают возможность сэкономить на обслуживании инженерной сети за счет отказа от использования гидроподъемников на базе грузовых автомобилей.

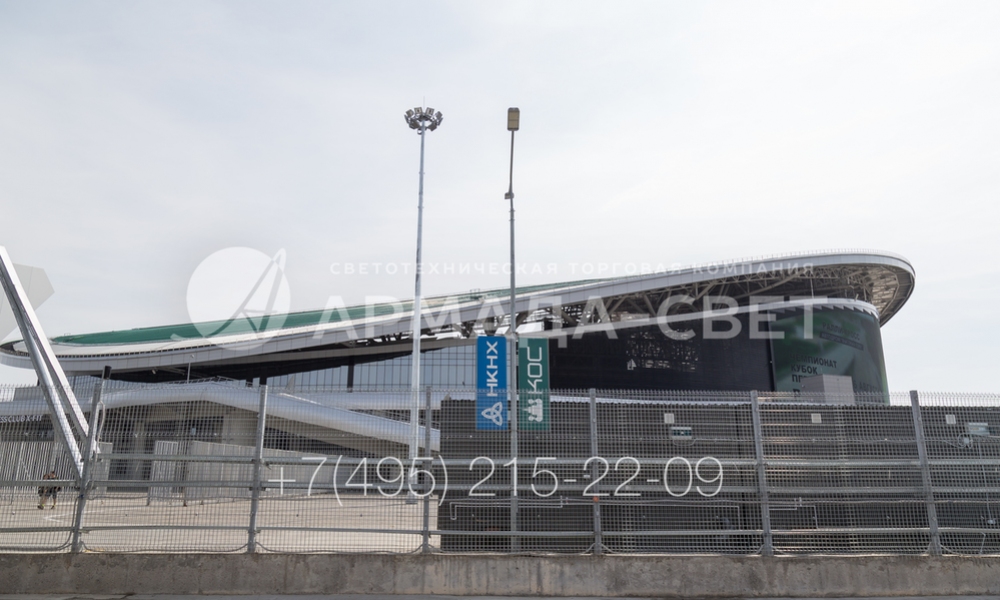

26) Молниеотводы, которые изображены на этой фотографии, органично сочетаются с современными постройками и другими элементами городской инфраструктуры. Например, осветительными опорами либо ограждением из нержавейки или оцинкованной сетки.

27) Высота молниеотвода ВГМ-30 измеряется от фланца до верхушки ствола. Поэтому реальная длина конструкции и размер защищаемого пространства больше, так как на верхушку можно установить длинный штырь молниеприемника.
