ВГН-16 Молниеотводы на базе высокомачтовых опор со стационарной короной 1

Запросить цену и срок

Москва +7 (495) 215-22-09

ВГН-16 Молниеотводы на базе высокомачтовых опор со стационарной короной

+11

фото

Версия для печати

Область применения: Для обеспечения равномерного освещения территорий во всех направлениях, защиты от ударов молний зданий, сооружений и защиты от перенапряжения в питающей сети.

Назначение опоры: Молниеотвод
Высота (м): 16/26
Вес (кг): 1440
Тип опоры: ВГН
Верхний диаметр (мм): 150
Форма ствола опоры: Граненая
Нижний диаметр (мм): 520
Способ установки: Фланцевая
Размер фланца (мм): 730
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Установка: на фундамент, состоящий из металлического закладного элемента и бетона.
Количество световых приборов: 6
Артикул производителя: ВГН-16

В наличии

Цена: от 419 760 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

ВГН-16 – металлоконструкция, состоящая из высотной прожекторной мачты со стационарной рамой, на вершине которой размещается шпиль молниеприемника. Такое совмещение позволяет организовать качественную внешнюю иллюминацию на большой территории, а также обеспечить ее защиту от удара молний и возникающего из-за этого сетевого перенапряжения.

Установка молниеотвода выполняется на автозаправках, производственных участках и компаний нефтегазовой отрасли. Изделие изготавливается из стального проката, опора состоит из нескольких отдельных секций. Эксплуатация конструкции в условиях внешнего воздействия погодных факторов требует организации надежной защиты изделия. С этой задачей успешно справляется оцинковка, наносимая на металл горячим способом. По желанию заказчика поверхность мачты и молниеотвода окрашивается в красно-белый цвет.

Светотехника, размещаемая на опоре, обслуживается с помощью установленных лестниц с защитными ограждениями. Проектировка конструкции выполняется под нужды заказчика. Монтаж опорных столбов выполняется на бетонный фундамент фланцевым способом на установленную внутри анкерную закладную деталь.

Габаритные размеры опор

Основные параметры опор ВГН

Наименование	Цена	Верхний диаметр	Нижний диаметр	Наружный диаметр фланца	Кол-во прожекторов	Вес	Высота
ВГН		d, мм	D, мм	A, мм	шт.	m, кг	H, м
ВГН-16(6)-М10	419 760 ₽	150	520	730	6	1440	16/26

Галерея

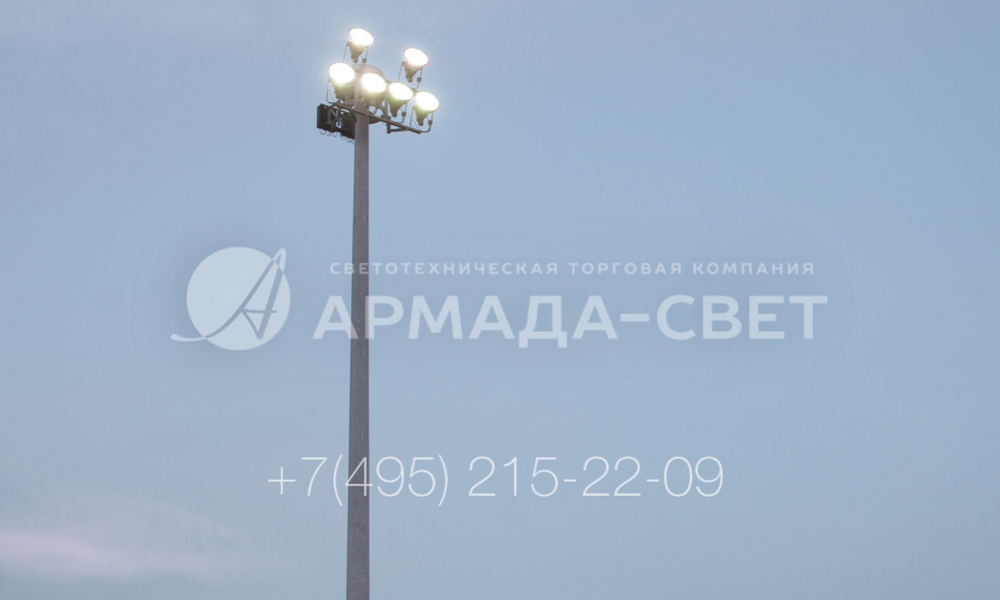

1) Молниеотвод ВГН сделан из листовой стали и оснащен стационарной рамой, закрепленной в верхней части. Чтобы сделать эту инженерную конструкцию более стабильной, легкой и дешевой, производитель придал стволу форму конуса с уменьшением диаметра к оголовку.

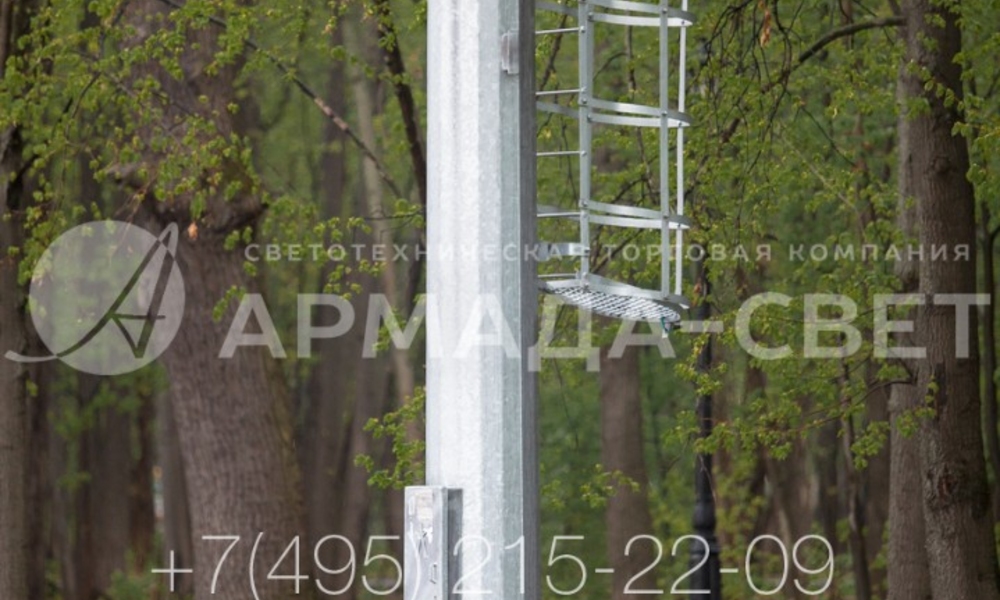

2) Основная задача молниеотвода ВГН высотой 16 метров – защита прилегающей территории от попадания молнии. Однако на стационарную корону конструкции дополнительно устанавливают осветительные приборы, поэтому он применяется как часть системы освещения.

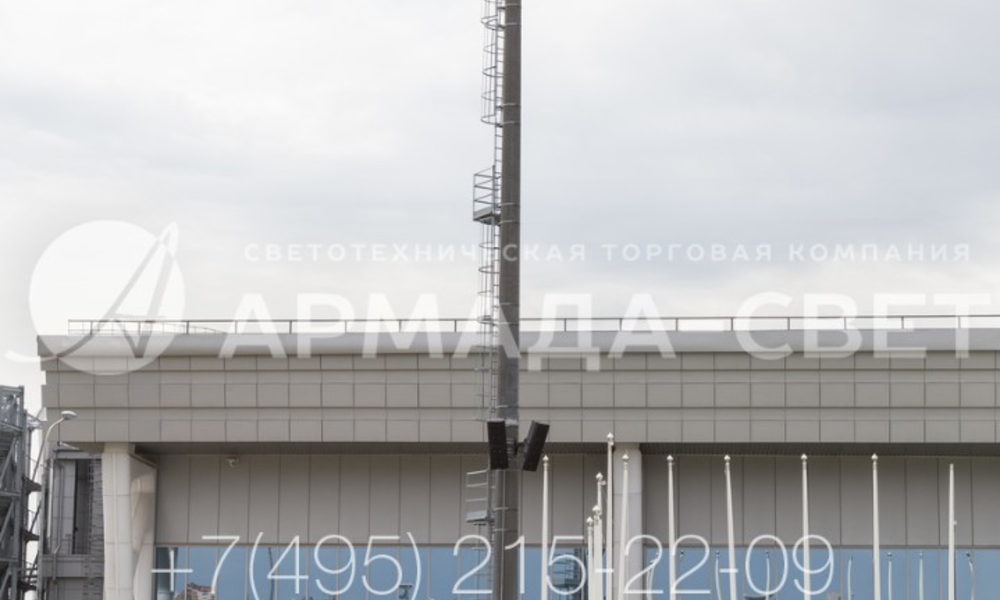

3) Так как молниеотвод модели ВГН используется одновременно как мачта уличного освещения, к ней подводятся силовые кабели. Прокладка выполняется под землей, а для подключения к проводке ствола используется клеммная колодка в ревизионном отверстии.

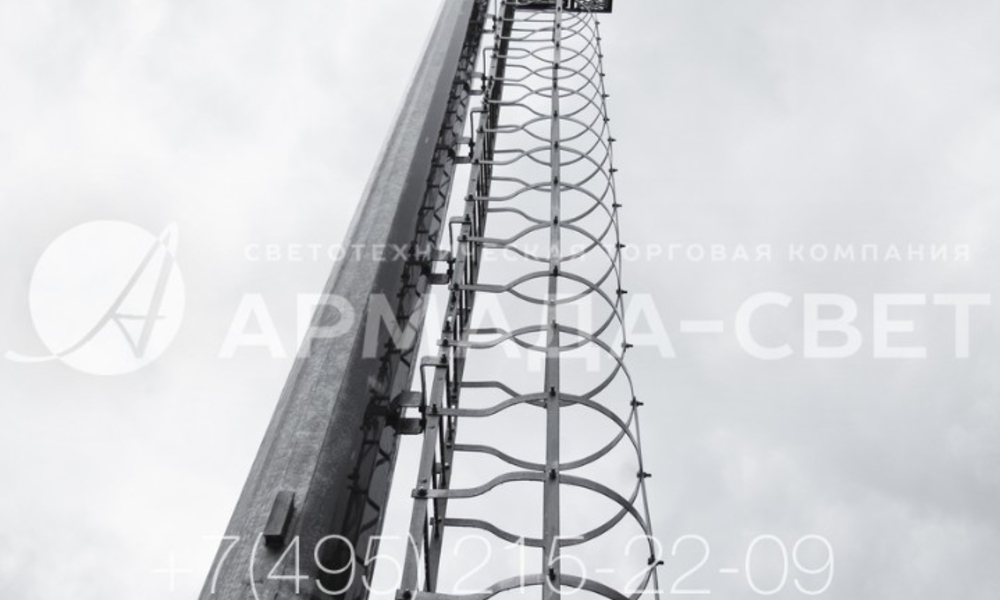

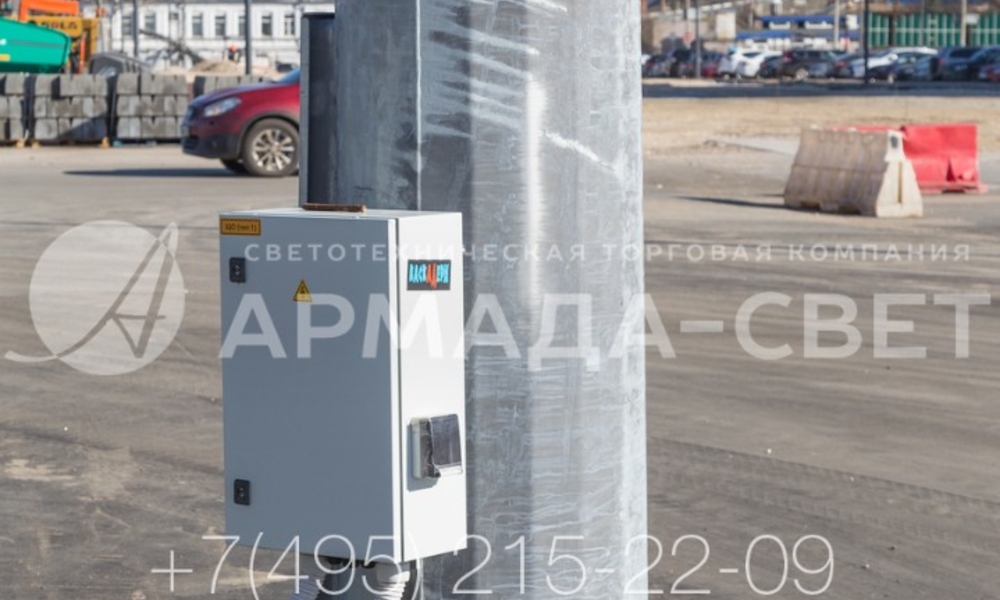

4) На фото изображена нижняя часть молниеотвода со стационарной осветительной короной. Здесь установлен коммутационный шкаф, через который подземные силовые линии подключаются к внутренней проводке. Дополнительно имеется контур системы заземления.

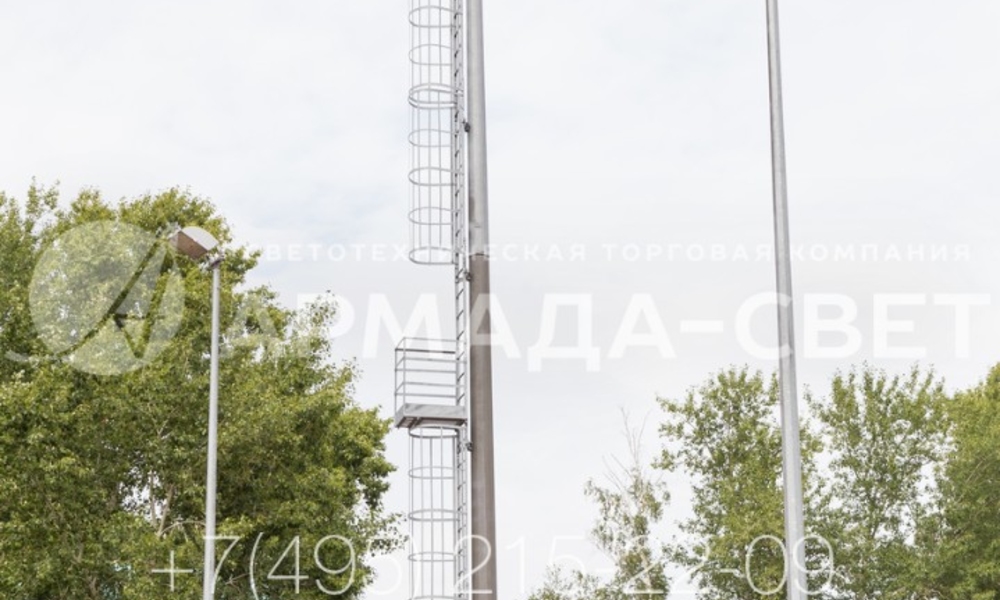

5) Одним из плюсов использования молниеотводов ВГН является то, что на верхнюю технологическую площадку электрики могут подниматься без использования гидравлических подъемников. Для этого используется лестница, изображенная на фотографии.

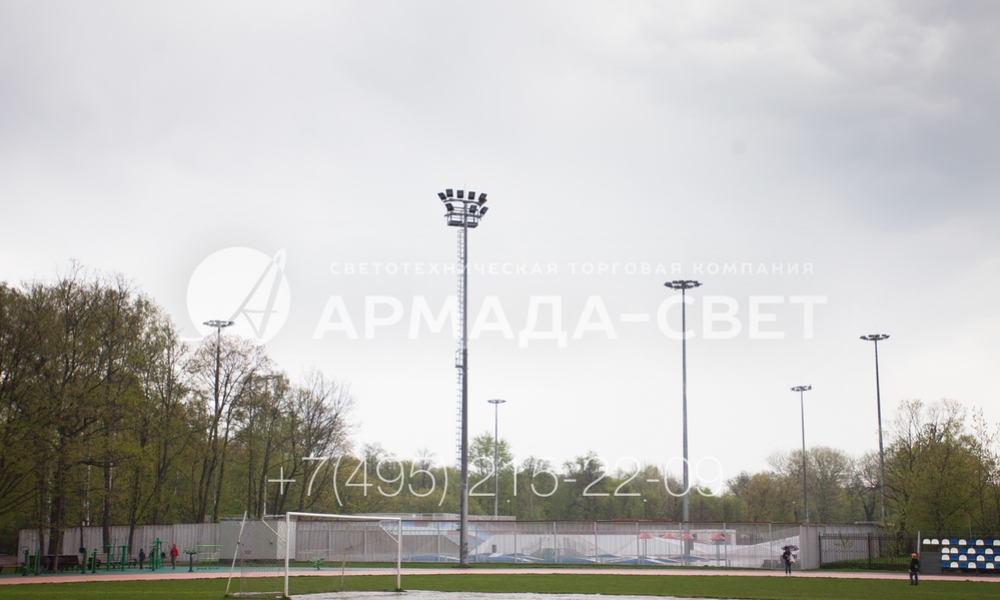

6) На фотографии представлен молниеотвод типа ВГН. На верхушке виден штырь молниеприемника, а также стационарная корона с технологической площадкой. Прожекторы размещены так, чтобы обеспечить направленное освещение на большой территории.

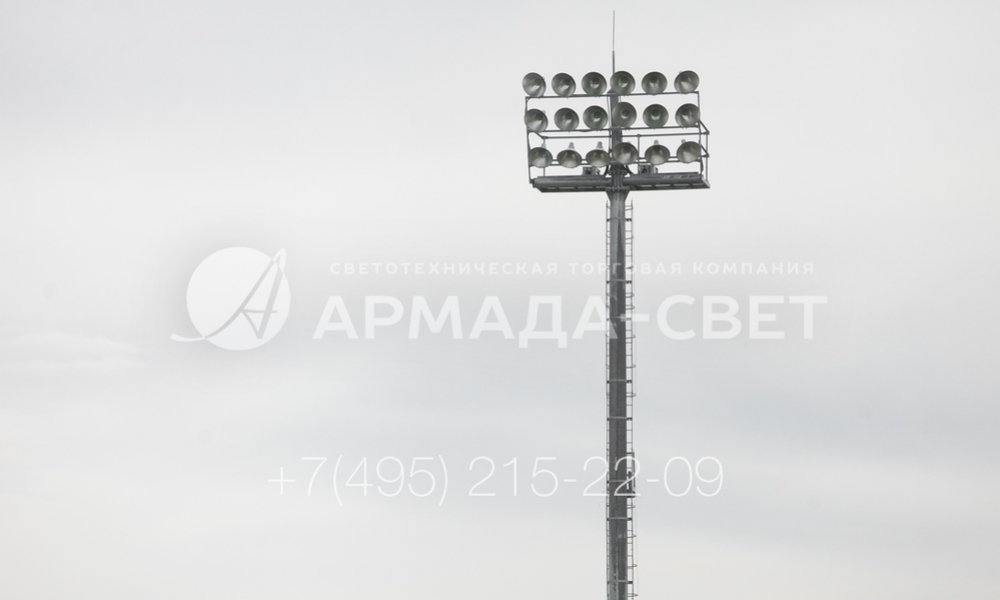

7) Высокая несущая способность мачты молниеотвода ВГН позволяет удерживать на верхушке большое количество осветительных приборов. В представленном на фото примере используется 15 светильников. Также на ствол закреплена лестница для подъема персонала.

8) Молниеотвод ВГН на фотографии используется для защиты и освещения теннисного корта. В качестве световых приборов применяются прожекторы направленного света. Имеется технологическая площадка и лестница, а также место для отдыха во время подъема.

9) Все молниеотводы модели ВГН делаются из листового стального проката. Вырезанные заготовки сгибаются в конический граненый ствол, после чего свариваются с помощью электросварки. За счет такого поперечного сечения обеспечивается высокая прочность изделия.

10) Преимуществом использования молниеотводов ВГН является то, что они могут выдерживать большую нагрузку на оголовке, но обслуживать оборудование можно без применения подъемников. Для электриков предусмотрены лестницы, закрепленные на стволе.

11) Высокая прочность ствола молниеотвода позволяет устанавливать на нем дополнительное оборудование. В приведенном на фото примере помимо лестницы для подъема на молниеотводе закреплены громкоговорители системы оповещения.
