ВГН-20 Молниеотводы на базе высокомачтовых опор со стационарной короной 1

Запросить цену и срок

Москва +7 (495) 215-22-09

ВГН-20 Молниеотводы на базе высокомачтовых опор со стационарной короной

+10

фото

Версия для печати

Область применения: Для обеспечения равномерного освещения территорий во всех направлениях, защиты от ударов молний зданий, сооружений и защиты от перенапряжения в питающей сети.

Артикул производителя: ВГН-20
Верхний диаметр (мм): 270
Вес (кг): 2440
Высота (м): 20/30
Количество световых приборов: 10
Материал: Листовой прокат
Назначение опоры: Молниеотвод
Нижний диаметр (мм): 550
Подвод кабеля: Подземный
Покрытие: Горячее цинкование
Размер фланца (мм): 800
Способ установки: Фланцевая
Тип опоры: ВГН
Установка: на фундамент, состоящий из металлического закладного элемента и бетона.
Форма ствола опоры: Граненая

В наличии

Цена: от 711 260 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Конструкция молниеотвода ВГН-20 выгодно совмещает в себе функциональные возможности двух изделий – молниеотвода и высотной мачты со стационарной рамой. Такое сочетание позволяет не только обеспечить надежную защиту от молнии размещенных на территории зданий, но и организовать качественное внешнее освещение.

Проектирование конструкций ВГН-20 осуществляется с индивидуальным подбором параметров изделия с учетом будущего места установки и условий эксплуатации в определенном климате и под воздействием нагрузок. На поверхность опоры наносится слой цинка при высокой температуре, что обеспечивает изделию надежную защиту от коррозии и воздействия внешних негативных факторов. Помимо защиты оцинковка существенно увеличивает срок эксплуатации изделия.

Молниеотвод на мачтовой опоре имеет многосекционную конструкцию. Изделие оснащается неподвижной рамой с прожекторами, а также стальным стержнем молниеприемника. Материал изготовления ствола опоры – листовая сталь, шпиля – трубный прокат либо стальной стержень. Монтаж изделия выполняется на бетонное основание с размещенным внутри закладным элементом (анкер). Для установки применяется фланцевое соединение.

Габаритные размеры опор

Основные параметры опор ВГН

Наименование	Цена	Верхний диаметр	Нижний диаметр	Наружный диаметр фланца	Кол-во прожекторов	Вес	Высота
ВГН		d, мм	D, мм	A, мм	шт.	m, кг	H, м
ВГН-20(10)-М10	711 260 ₽	270	550	800	10	2440	20/30

Галерея

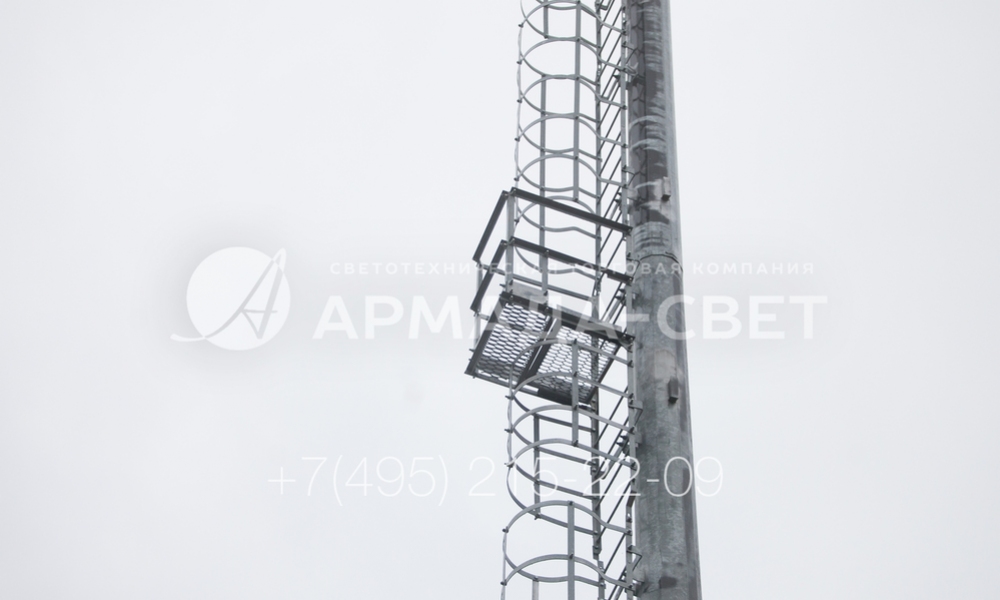

1) На фото изображена промежуточная техническая площадка, которая установлена на стволе молниеотвода типа ВГН-20. Она нужна для отдыха персонала, который поднимается к верхней технической площадке на оголовке молниеотвода.

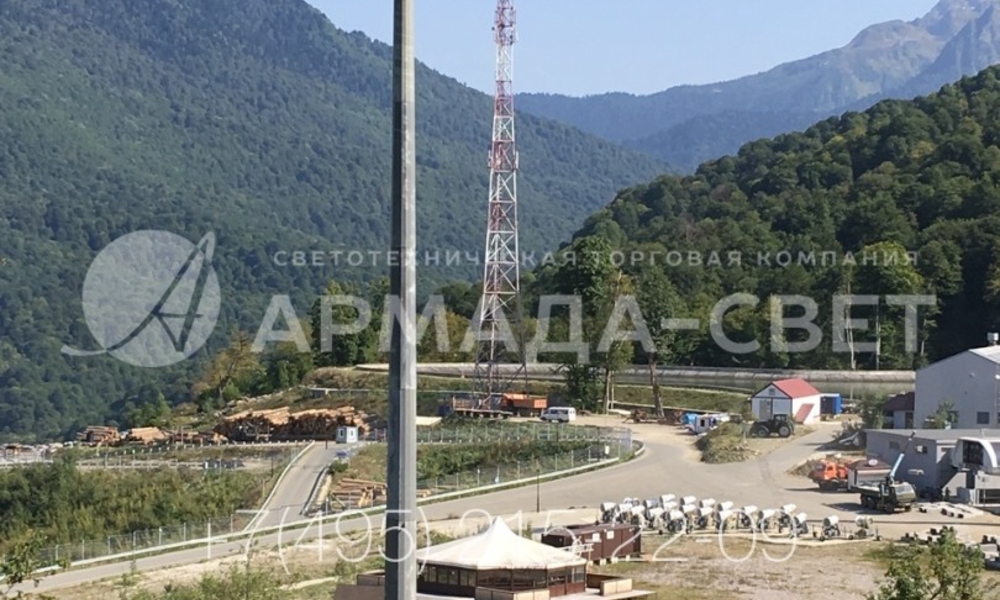

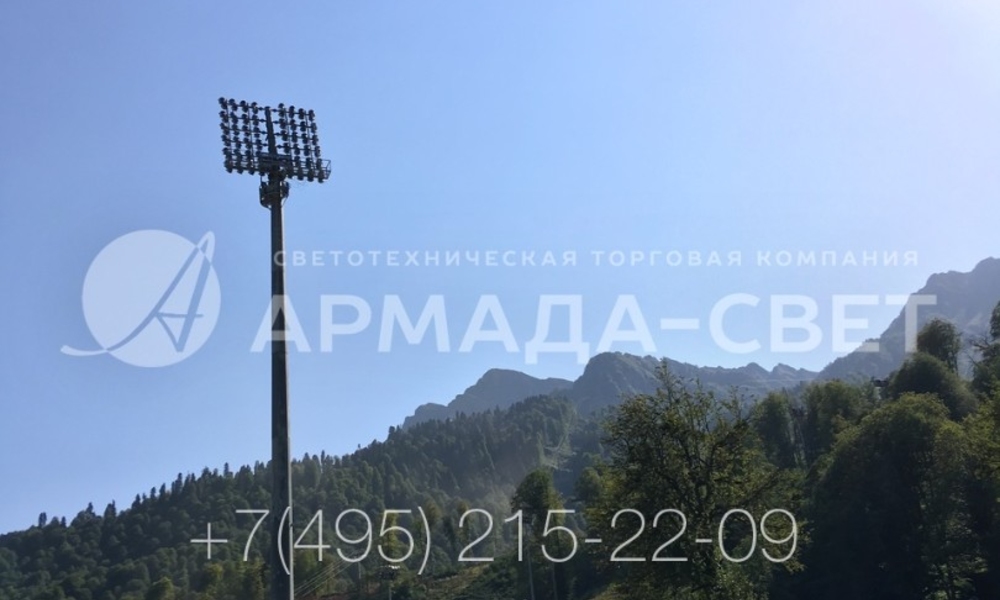

2) Молниеотвод со стационарной короной может использоваться для освещения строительной площадки в труднодоступной местности. Благодаря большой высоте один молниеотвод может защитить большое прилегающее пространство и высокие объекты.

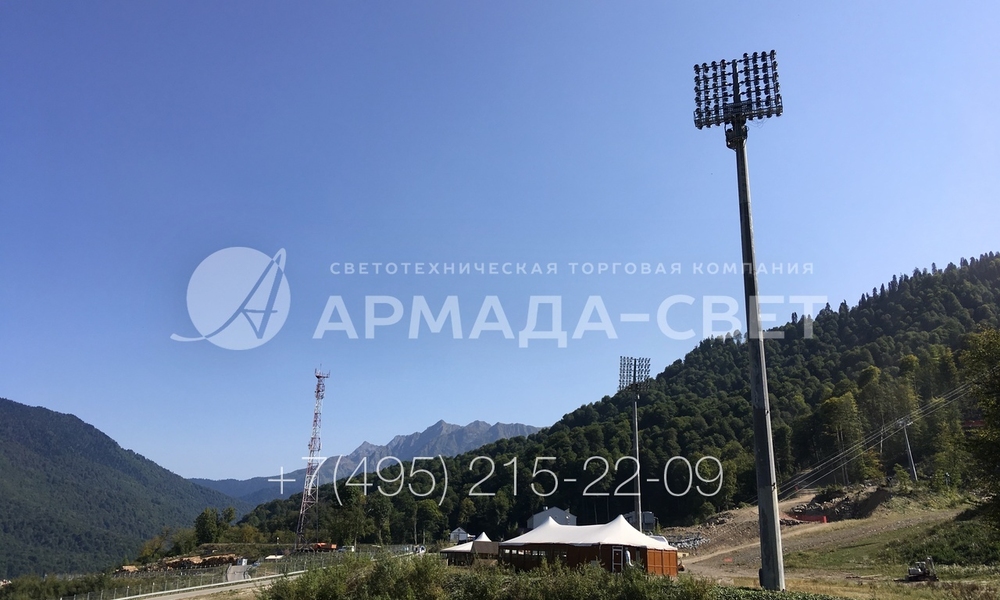

3) На фотографии представлен молниеотвод, на верхушке которого установлена большая стационарная корона со светильниками. Использование массивных световых приборов возможно благодаря прочному и надежному граненому стволу конструкции.

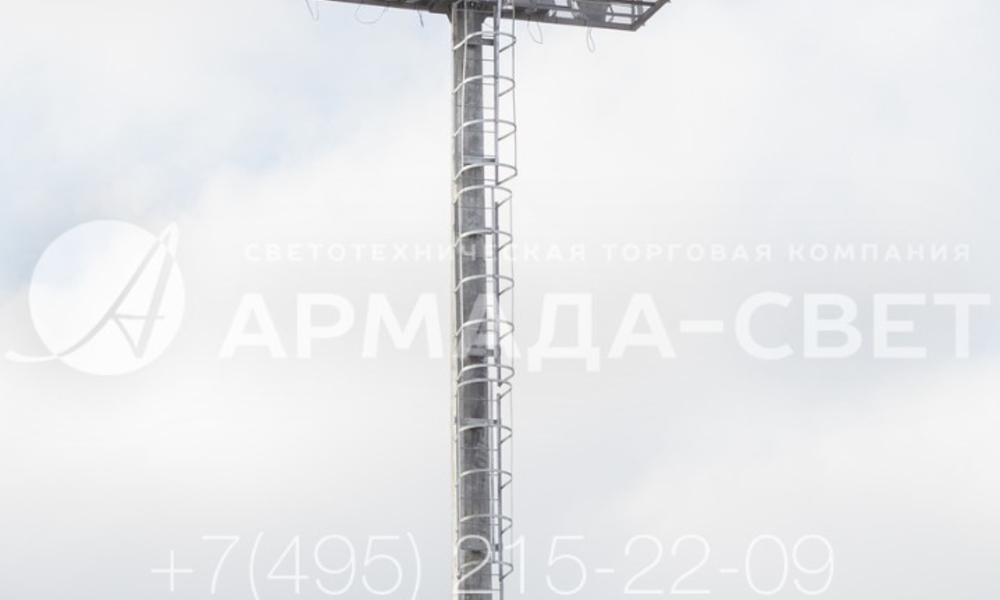

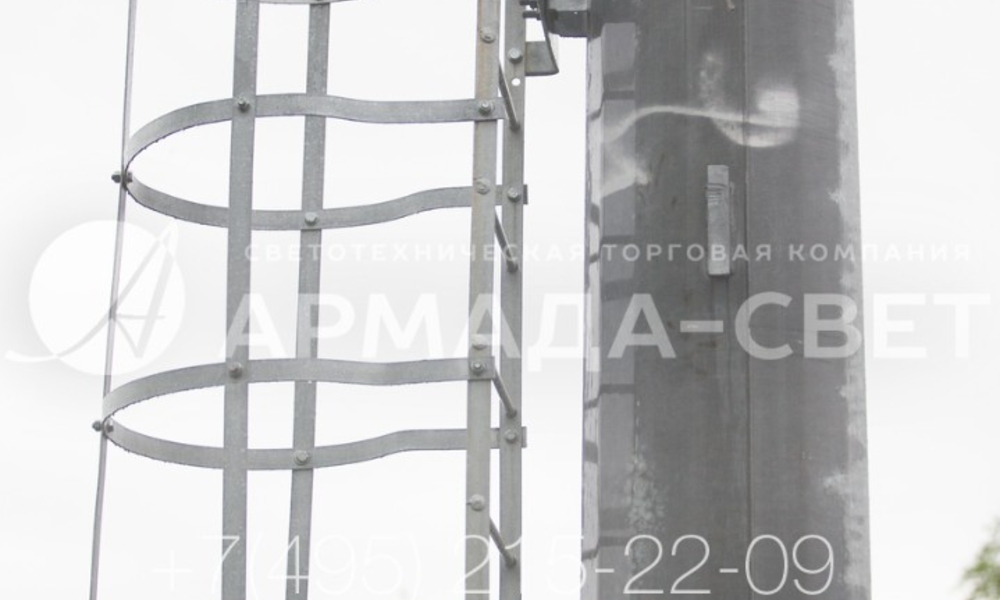

4) На этом фото изображена лестница, по которой электрики поднимаются на верхнюю технологическую площадку. Она крепится к стволу на специальные кронштейны. Лестница оснащена дополнительной рамой, которая препятствует падению во время подъема.

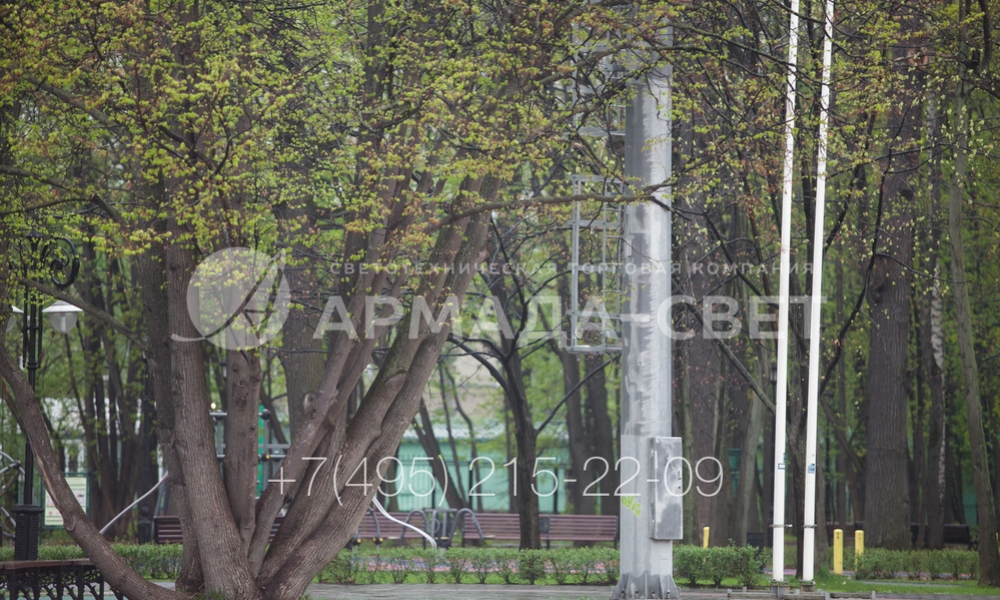

5) На фото изображена нижняя часть молниеотвода со стационарной короной. Внутри этого отверстия установлен коммутационный шкаф, с помощью которого подземная силовая линия соединяется с внутренней проводкой ствола.

6) Верхняя часть молниеотвода типа ВГН имеет фланец круглой формы с отверстиями. На него устанавливается выбранная рама со светильниками, а также штырь молниеприемника. Разъемная конструкция позволяет выполнять сборку на месте монтажа.

7) Представленный на фотографии молниеотвод имеет наклонную раму со светильниками и технологической площадкой с перилами. Штырь молниеприемника закреплен в верхней части рамы. Лестница с рамой и площадками упрощает техническое обслуживание оборудования.

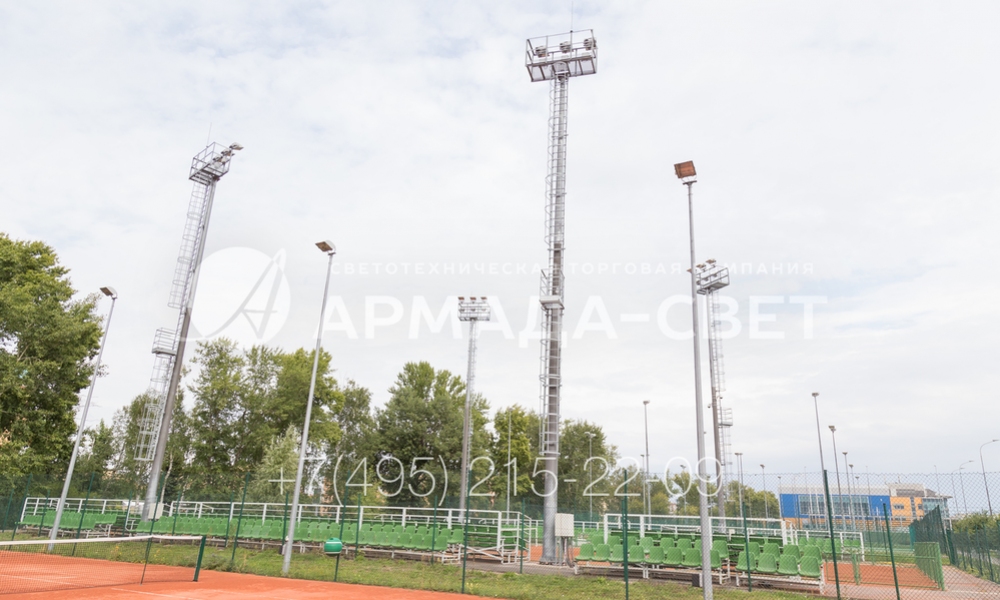

8) Молниеотводы типа ВГН сделаны из тонкой листовой стали и имеют небольшой вес. За счет этого изделия легко перевозить и устанавливать на объектах. На фото инженерные конструкции используются для освещения и защиты теннисных кортов.

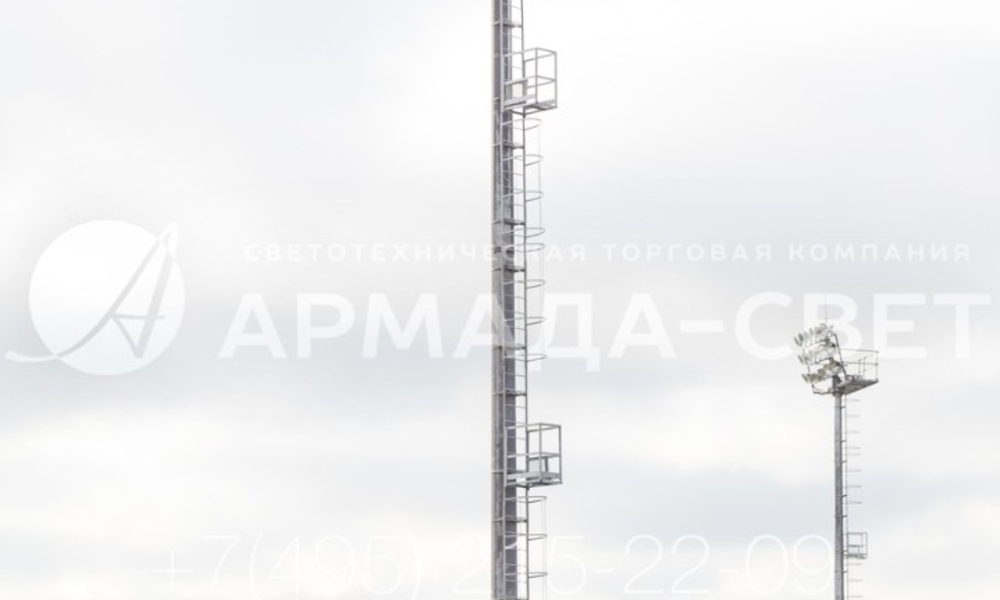

9) Так как молниеотводы со стационарными коронами ВГН установлены в условиях ограниченного пространства, использовать АГП для подъема электриков нельзя. Поэтому на стволы конструкций закреплены лестницы, по которым могут подниматься электрики.

10) Молниеотвод ВГН это универсальная защитная конструкция, которая также играет роль осветительной мачты. Так как рама в верхней части стационарно закреплена на оголовке, на нее можно установить большое количество мощных световых приборов.
