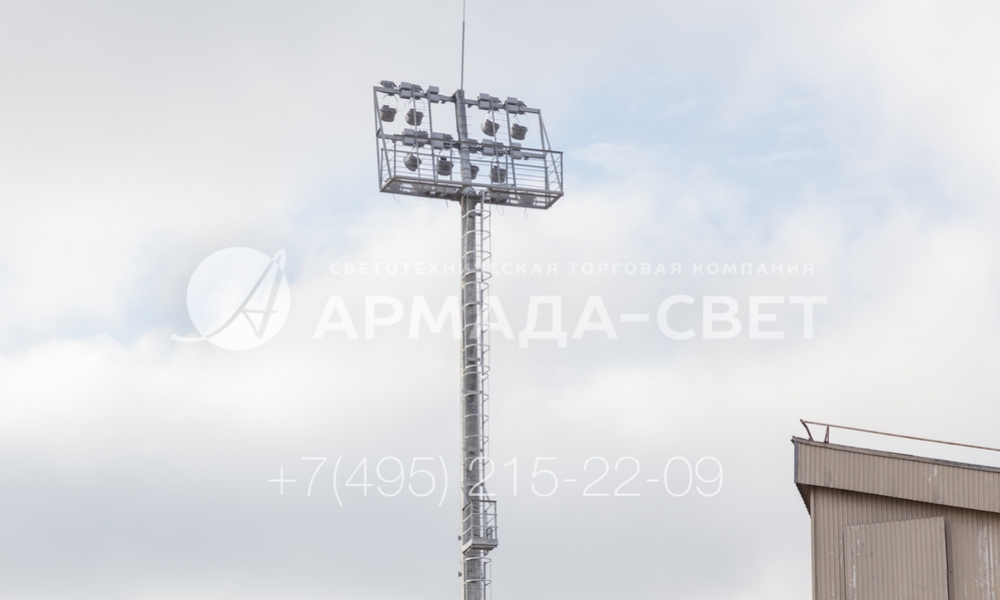

ВГН-25 Молниеотводы на базе высокомачтовых опор со стационарной короной 1

Запросить цену и срок

Москва +7 (495) 215-22-09

ВГН-25 Молниеотводы на базе высокомачтовых опор со стационарной короной

+11

фото

Версия для печати

Область применения: Для обеспечения равномерного освещения территорий во всех направлениях, защиты от ударов молний зданий, сооружений и защиты от перенапряжения в питающей сети.

Назначение опоры: Молниеотвод
Высота (м): 25/35
Вес (кг): 3100
Тип опоры: ВГН
Верхний диаметр (мм): 300
Форма ствола опоры: Граненая
Нижний диаметр (мм): 600
Способ установки: Фланцевая
Размер фланца (мм): 800
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Установка: на фундамент, состоящий из металлического закладного элемента и бетона.
Количество световых приборов: 10
Артикул производителя: ВГН-25

В наличии

Цена: от 903 650 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Металлоконструкция молниеотвода ВГН-25 имеет многосекционное исполнение, строится на базе высотной мачтовой опоры освещения, оборудованной стационарной рамой со светотехникой. Изделие такого типа позволяет совмещать функции осветительного столба и молниеотвода, организуя надежную защиту окружающей территории от попадания разрядов молнии, а также обеспечивая качественную внешнюю иллюминацию.

В состав конструкции ВГН-25 входит прожекторная опора и стальной граненый молниеотвод. Установка изделий такого типа выполняется на автозаправках, производственных участках предприятий, работающих в нефтегазовой отрасли. Разборная многосекционная конструкция молниеотвода изготавливается из листового проката.

Эксплуатация в условиях воздействия погодных факторов требует надежной защиты поверхности опоры от коррозии и иных негативных воздействий. С этой целью выполняется горячая оцинковка металла, что также увеличивает срок использования опор и уменьшает затраты на их обслуживание.

Проекты изделий разрабатываются в индивидуальном порядке и полностью учитывают потребности заказчика. Опоры устанавливаются на анкерную закладную деталь в бетонном основании.

Габаритные размеры опор

Основные параметры опор ВГН

Наименование	Цена	Верхний диаметр	Нижний диаметр	Наружный диаметр фланца	Кол-во прожекторов	Вес	Высота
ВГН		d, мм	D, мм	A, мм	шт.	m, кг	H, м
ВГН-25(10)-М10	903 650 ₽	300	600	800	10	3100	25/35

Галерея

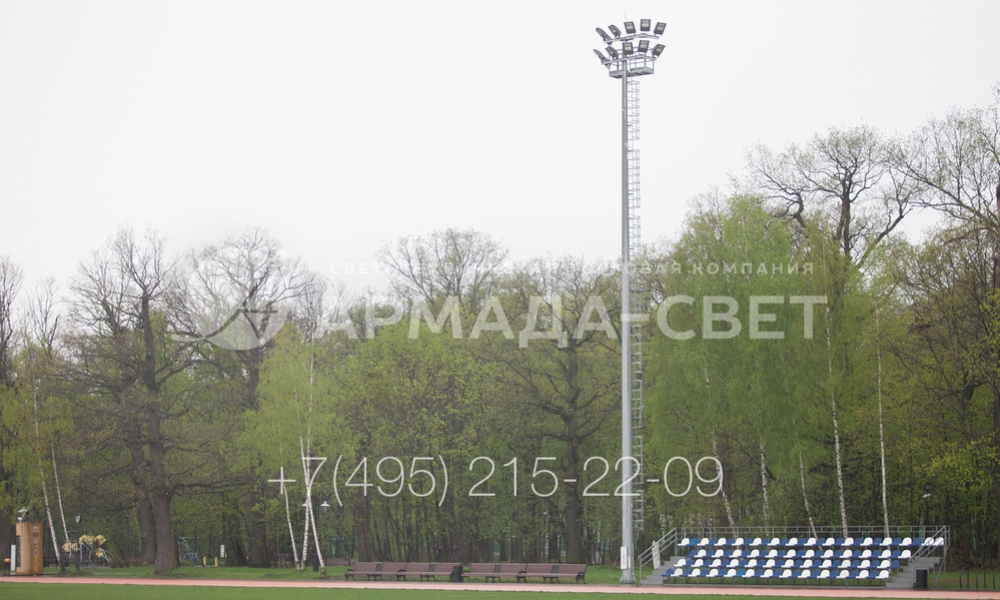

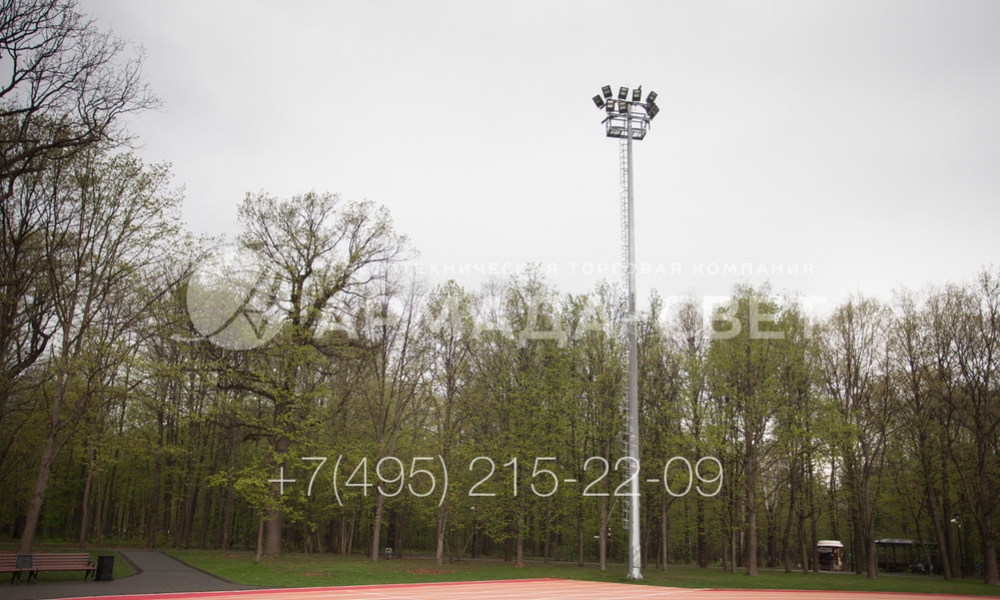

1) Молниеотвод ВГН одновременно является мачтой освещения со стационарной короной. В представленном на фото примере конструкция применяется для освещения беговой дорожки в парке и защиты прилегающих объектов от попадания молнии.

2) При использовании в качестве элементов молниезащиты конструкций типа ВГН на них можно установить мощные и тяжелые светильники. Молниеотводы на базе мачт с мобильной короной (видны на фото на заднем плане) проще в обслуживании за счет возможности спуска рамы.

3) На фото изображен узел монтажа молниеотвода ВГН на месте использования. Хорошо виден круглый фланец с косынками и большим количеством отверстий, а также часть бетонного фундамента с ЗДФ. Характеристики основания рассчитываются проектной организацией.

4) Так как молниеотводы ВГН одновременно используются в качестве мачт освещения, к ним подводятся силовые линии. Чтобы не портить внешний вид конструкций и защищать провода от повреждений, они прокладываются внутри полого стального ствола.

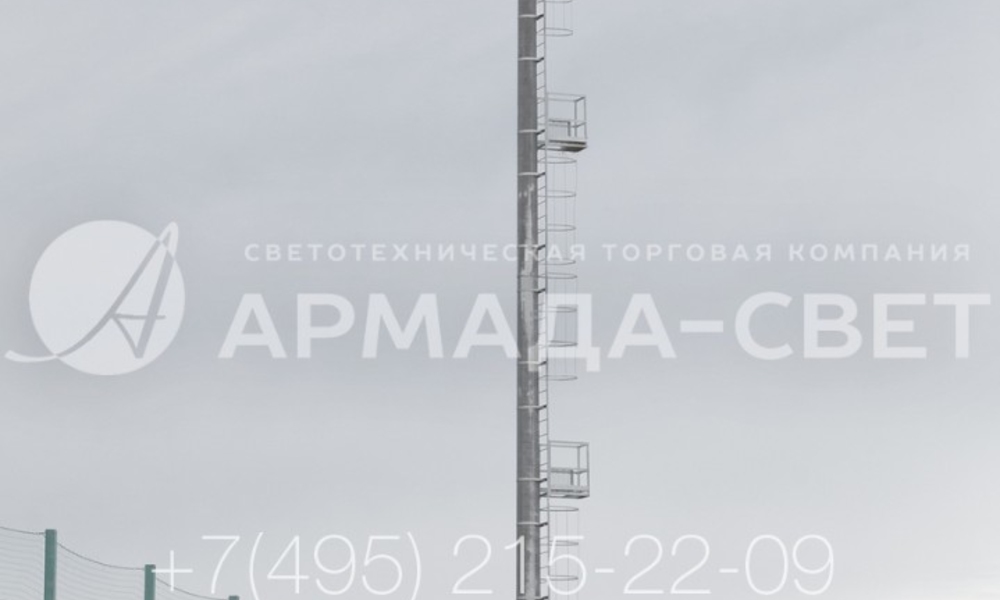

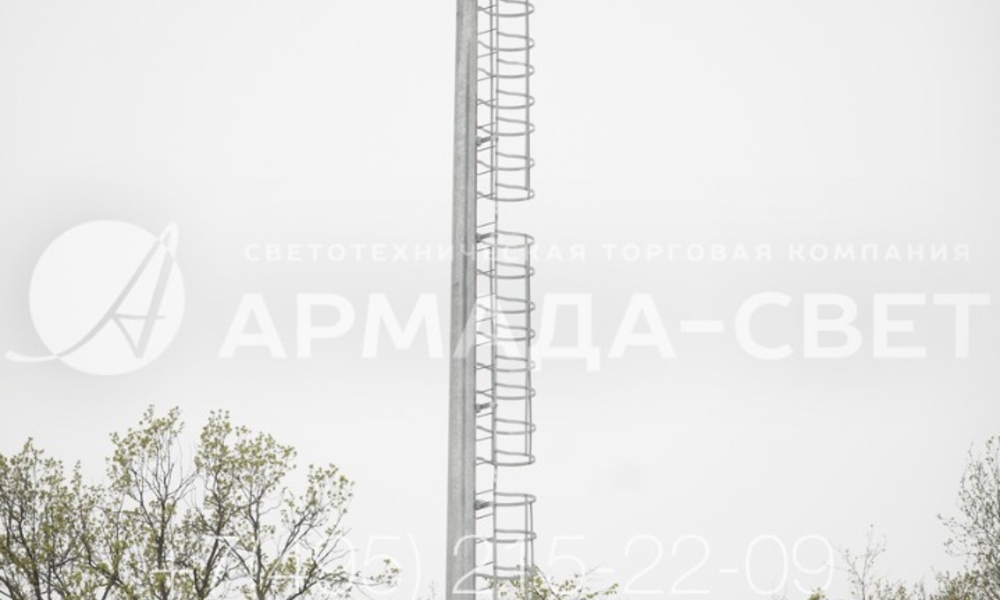

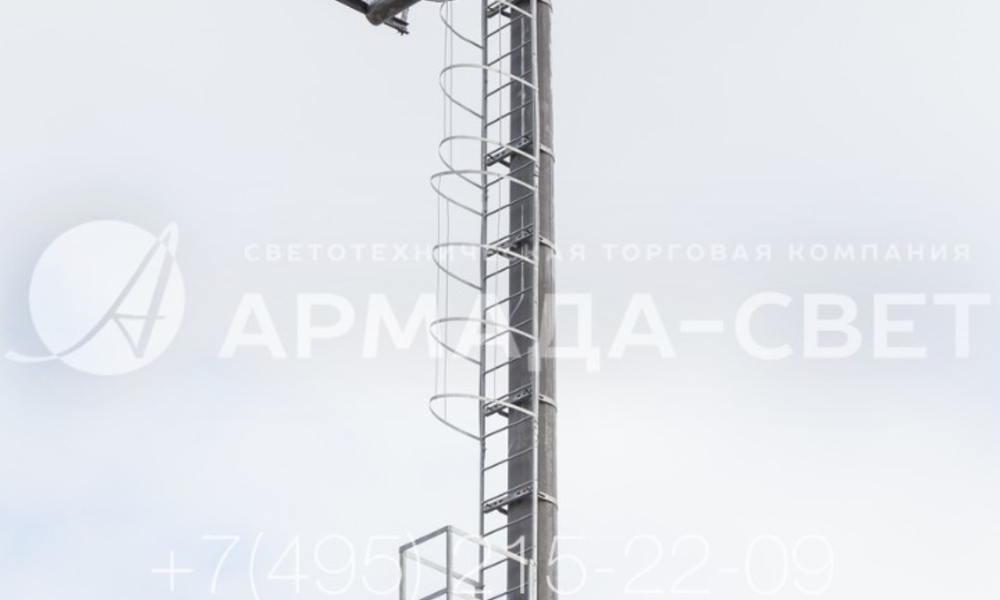

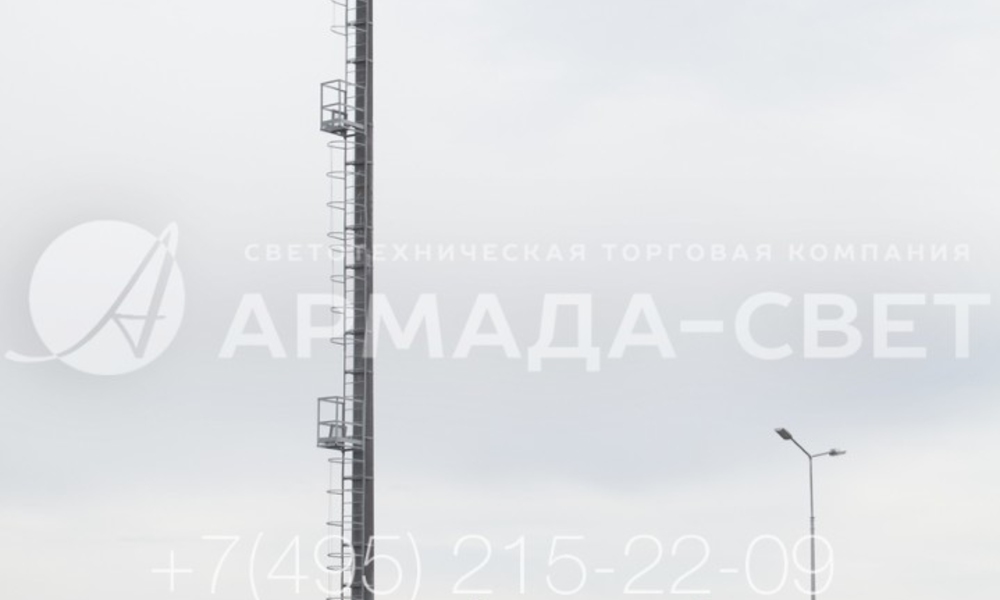

5) На фото полностью изображен молниеотвод типа ВГН. Обратите внимание, что на эту модель на ствол установлена лестница для подъема с защитной рамой. Предусмотрены две промежуточные площадки для отдыха персонала и техническая площадка возле ламп.

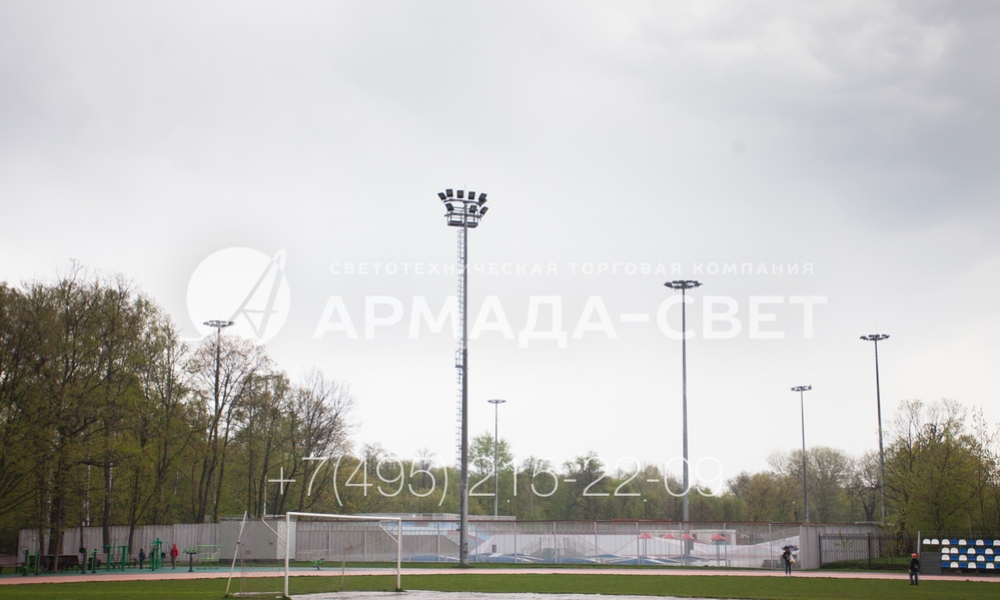

6) Молниеотводы-мачты освещения модели ВГН могут использоваться совместно с другими инженерными конструкциями. НА фото мачта используется для освещения поля и защиты от ударов молнии, а стандартные и декоративные опоры – для местной подсветки.

7) Для питания прожекторов уличного освещения, которые находятся на раме вместе с молниеотводом, используется подземная подводка силовых линий. Сделано это для защиты проводов от обрывов во время грозы и попадания в них молнии.

8) Все детали молниеотвода типа ВГН оцинкованы в ваннах с расплавленным металлом. Эта обработка позволяет нанести на поверхность равномерный и прочный защитный слой, который продлевает срок службы изделий до 25-30 лет без потери начальных характеристик.

9) Стволы молниеотводов на базе мачт со стационарной короной сужаются от основания к оголовку и имеют форму конуса. За счет этого на их производство уходит меньше листовой стали, конструкция становится легкой, что упрощает ее перевозку и монтаж.

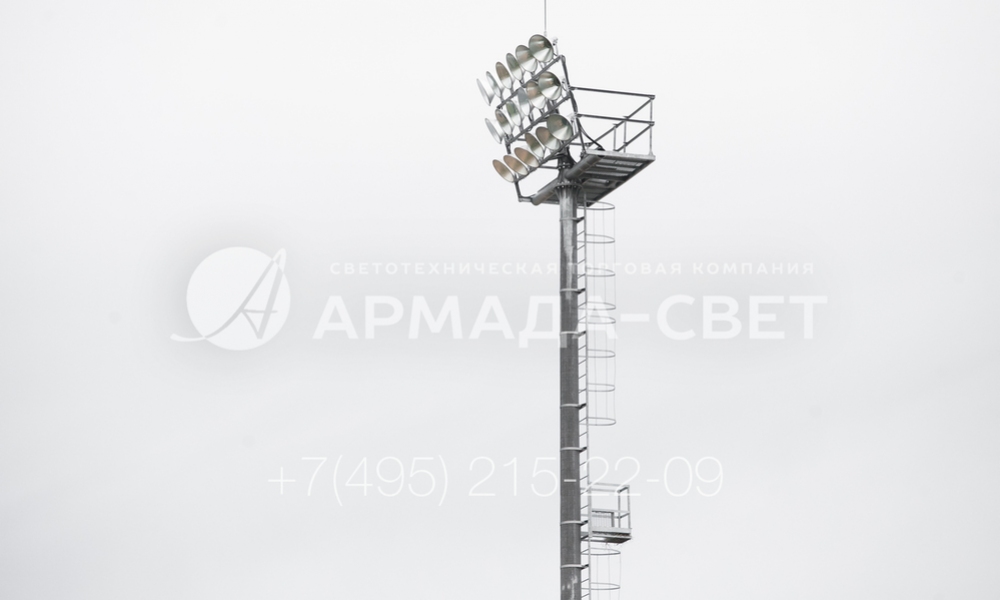

10) Изображенный на фото молниеотвод ВГН используется для освещения спортивного объекта. Выбор в пользу этой модели сделан благодаря повышенной прочности и несущей способности ствола. Поэтому на верхушку инженеры установили большое количество прожекторов.

11) Ствол молниеотвода типа ВГН сделан из листовой стали, которая согнута в граненый конический ствол. Грани конструкции играют роль ребер жесткости. За счет них конструкция приобретает большую несущую способность без увеличения материалоемкости.
