ВГН-30 Молниеотводы на базе высокомачтовых опор со стационарной короной 1

Запросить цену и срок

Москва +7 (495) 215-22-09

ВГН-30 Молниеотводы на базе высокомачтовых опор со стационарной короной

+14

фото

Версия для печати

Область применения: Для обеспечения равномерного освещения территорий во всех направлениях, защиты от ударов молний зданий, сооружений и защиты от перенапряжения в питающей сети.

Назначение опоры: Молниеотвод
Высота (м): 30/40
Вес (кг): 3653
Тип опоры: ВГН
Верхний диаметр (мм): 270
Форма ствола опоры: Граненая
Нижний диаметр (мм): 770
Способ установки: Фланцевая
Размер фланца (мм): 1000
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Установка: на фундамент, состоящий из металлического закладного элемента и бетона.
Количество световых приборов: 10
Артикул производителя: ВГН-30

В наличии

Цена: от 1 064 850 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Молниеотвод ВГН-30 представляет собой граненую высотную мачту из стали, на вершине которой размещается стационарная площадка с прожекторами и молниеприемник в виде стального оцинкованного стержня. За счет объединения конструкции молниеотвода с высокомачтовым опорным столбом одновременно с защитой от удара молнии может быть организована внешняя иллюминация на территории.

Многосекционный молниеотвод изготавливается из стального проката, сгибаемого и свариваемого продольно. Использование опор в условиях внешней среды требует организации эффективной защиты от коррозии и других негативных факторов. Конструкция защищена от ржавчины и иного внешнего воздействия оцинковкой по горячему способу. Производитель гарантирует антикоррозийную стойкость покрытия в течение 15 лет. Изделие проектируется по индивидуальным заказам, с учетом всех пожеланий клиента.

Установка молниеотводов выполняется на открытых площадках, территории производственных участков компаний, осуществляющих добычу/переработку газа и нефти, а также автозаправках. Конструкция монтируется на закладной бетонный фундамент с помощью фланца. Внутри основания размещается анкерный закладной элемент.

Габаритные размеры опор

Основные параметры опор ВГН

Наименование	Цена	Верхний диаметр	Нижний диаметр	Наружный диаметр фланца	Кол-во прожекторов	Вес	Высота
ВГН		d, мм	D, мм	A, мм	шт.	m, кг	H, м
ВГН-30(10)-М10	1 064 850 ₽	270	770	1000	10	3653	30/40

Галерея

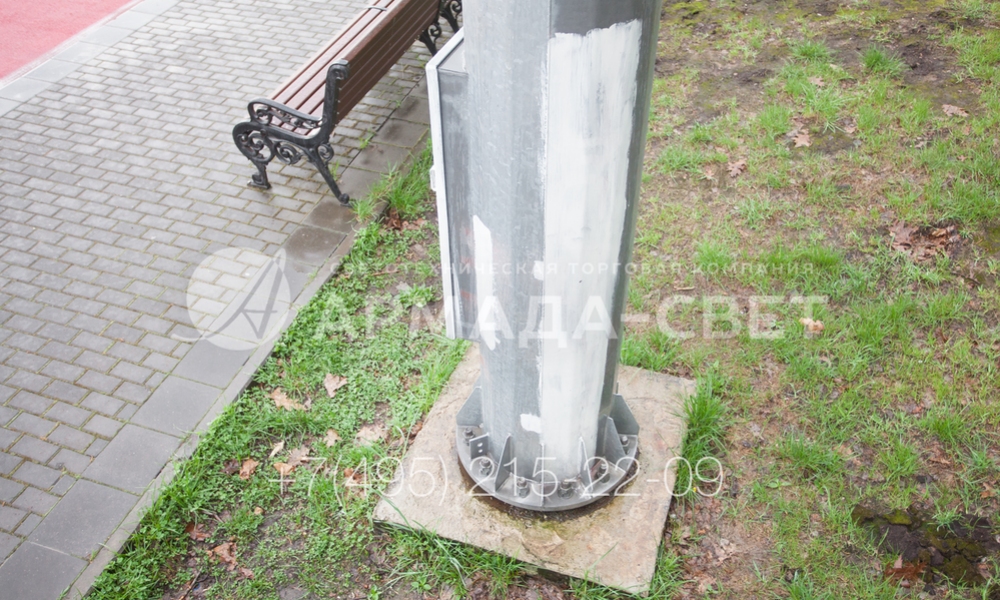

1) Установка молниеотвода ВГН производится на фланец. Чтобы закрепить наземную часть конструкции в бетон замуровывается анкерная закладная деталь фундамента. Предварительно она связывается с армирующим каркасом основания для увеличения прочности.

2) На фото изображена верхняя часть молниеотвода на базе мачты с мобильной короной. Обратите внимание, что на ней закреплен фланец с укрепляющими косынками, на который может прикручиваться рама со светильниками, молниеприемник и площадка для электриков.

3) Штырь молниеприемника на этом фото установлен на верхней части рамы со светильниками. Для этого на ней предусмотрен отдельный небольшой фланец. Высота конструкции измеряется от основания до оголовка, поэтому реальная высота размещения штыря выше 30 метров.

4) Конструкция мачты молниеотвода может быть изменена в сравнении с типовой технической документацией по индивидуальному заказу клиента. Изделие можно адаптировать под решение других задач. В том числе крепление антенн систем сотовой связи.

5) Применение универсальных конструкций для защиты от молний, освещения и установки радиоаппаратуры дает возможность уменьшить число опор и мачт на участке и рационально использовать свободное пространство, а также снизить цену на строительство.

6) Мачты-молниеотводы модели ВГН имеют высоту 30 метров и могут выдерживать значительную нагрузку. Однако благодаря применению тонких стальных листов для изготовления ствола изделия весят немного и легко устанавливаются без применения мощных кранов.

7) Молниеотводы ВГН благодаря стационарно закрепленной раме могут удерживать большое количество светильников. При этом обслуживание производится без привлечения вышек-подъемников, так как подняться к светильникам можно по лестнице.

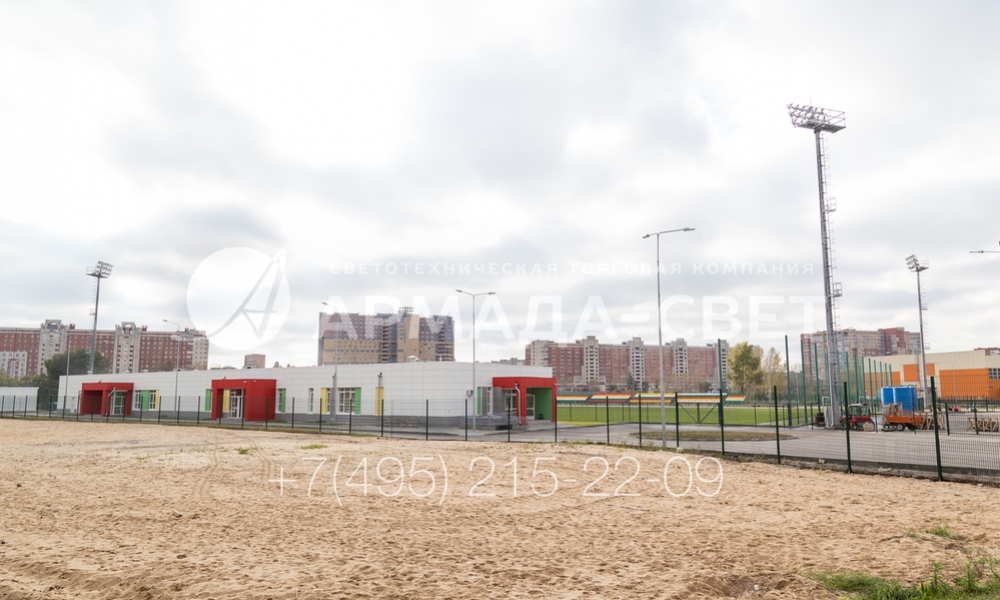

8) На фото изображен молниеотвод типа ВГН, который используется для защиты от молний и освещения больших площадок, спортивных комплексов и т.п. Универсальность этих изделий позволяет рациональнее использовать отведенный земельный участок.

9) Несмотря на небольшой диаметр ствола молниеотвода ВГН, он имеет высокую прочность. Чтобы избежать поломки инженеры придают конструкции граненое поперечное сечение и конусовидную форму. За счет этого даже под нагрузкой молниеотвод выдерживает сильный ветер.

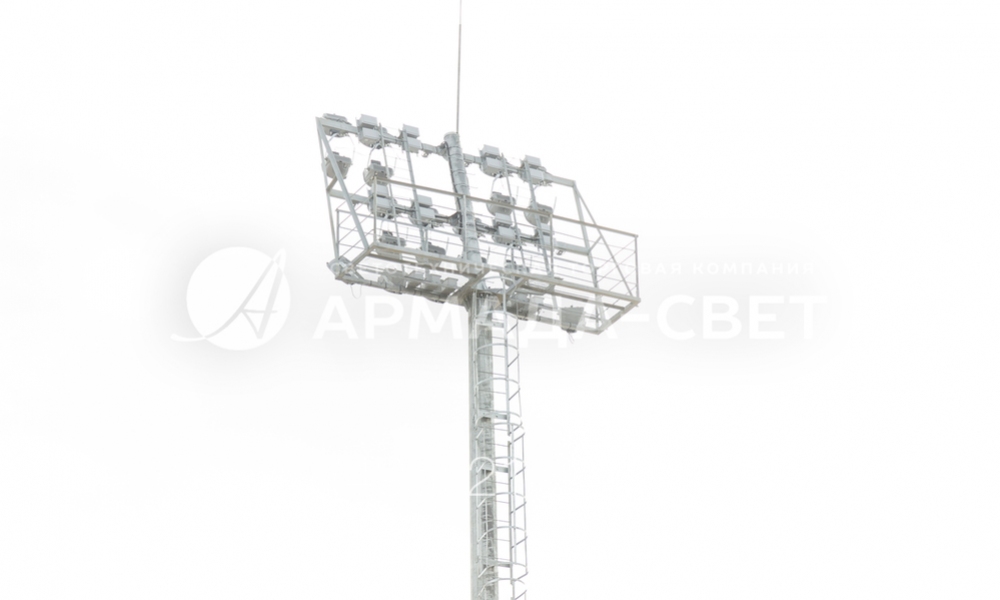

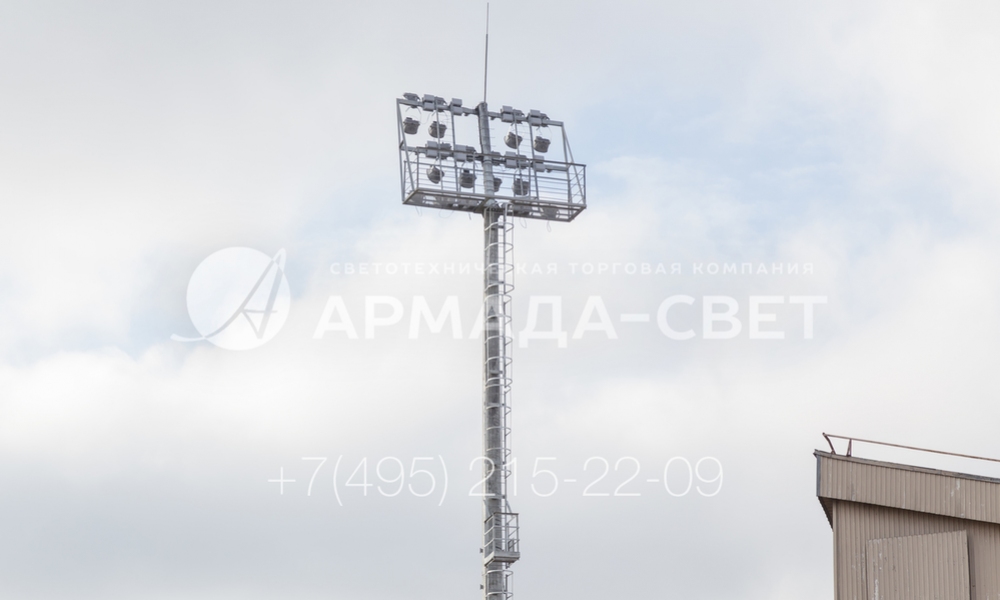

10) На оголовок молниеотвода, помимо штыря молниеприемника, можно устанавливать массивную раму со светильниками и технологической площадкой. Изделие сохраняет стабильность в сложных погодных условиях за счет низкого размещения центра тяжести.

11) Важным преимуществом молниеотводов этой модели является то, что для их обслуживания не нужно тратить много денег на аренду АГП. Все работы производится с технологической площадки возле верхней рамы, а подъем осуществляется по лестнице или трапу.

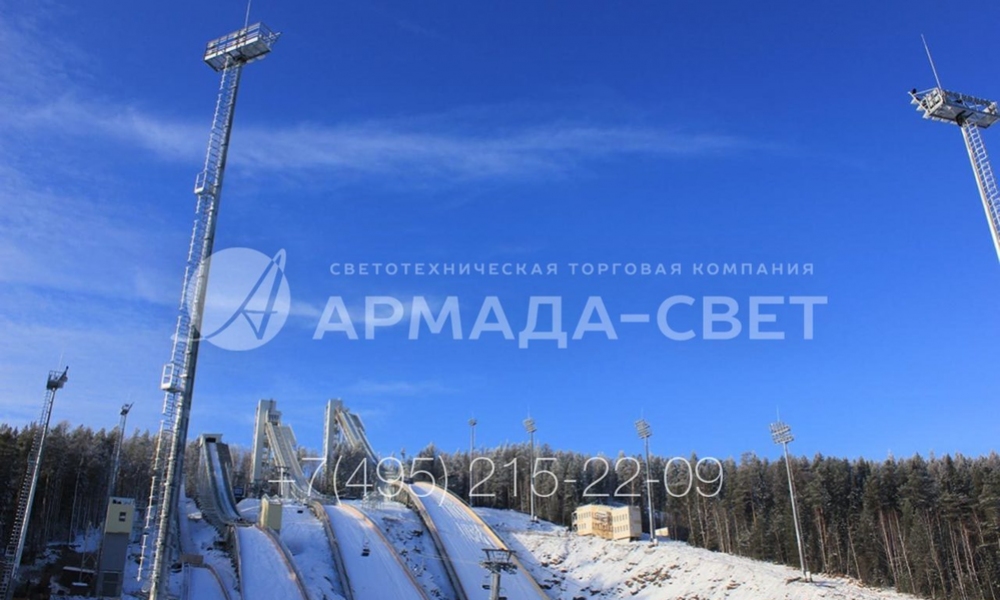

12) Молниеотводы ВГН-30 – это высокие и прочные конструкции, которые могут применяться для освещения спортивных объектов и защиты их от молнии. В представленном на фото варианте они установлены для освещения трамплинов для лыжников.

13) Молниеотводы со стационарной короной разработаны как утилитарные конструкции. Их внешнему виду не уделялось повышенного внимания. Однако они все равно применяются для освещения спортивных и общественных объектов и отлично сочетаются с окружающей инфраструктурой.

14) Применение молниеотводов ВГН позволяет значительно сэкономить как на строительстве инженерных систем (можно сократить число конструкций), так и на их обслуживании (не нужно привлекать подъемники для ремонта светильников).
