ВГН-35 Молниеотводы на базе высокомачтовых опор со стационарной короной 1

Запросить цену и срок

Москва +7 (495) 215-22-09

ВГН-35 Молниеотводы на базе высокомачтовых опор со стационарной короной

+17

фото

Версия для печати

Область применения: Для обеспечения равномерного освещения территорий во всех направлениях, защиты от ударов молний зданий, сооружений и защиты от перенапряжения в питающей сети.

Артикул производителя: ВГН-35
Верхний диаметр (мм): 270
Вес (кг): 4245
Высота (м): 35/45
Количество световых приборов: 10
Материал: Листовой прокат
Назначение опоры: Молниеотвод
Нижний диаметр (мм): 820
Подвод кабеля: Подземный
Покрытие: Горячее цинкование
Размер фланца (мм): 1100
Способ установки: Фланцевая
Тип опоры: ВГН
Установка: на фундамент, состоящий из металлического закладного элемента и бетона.
Форма ствола опоры: Граненая

В наличии

Цена: от 1 237 418 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Модель молниеотвода ВГН-35 представляет собой металлоконструкцию, созданную на основе высотной мачтовой опоры освещения со стационарной рамой. Сборная конструкция позволяет организовать необходимый уровень внешней иллюминации и защитить находящиеся на прилегающей территории постройки, обособленные здания от попадания разрядов молнии, а также предотвратить негативные последствия такого попадания в виде перенапряжения сети.

Конструкция ВГН-35 состоит из опорного высотного столба с установкой в верхней части граненого молниеприемника МОГК. Монтаж изделия позволяет организовать молниезащиту и внешнюю подсветку на автозаправках, производственных площадках компаний, работающих в нефтегазовой отрасли. Разборная многосекционная конструкция опоры изготавливается из стального проката.

Поверхность изделия защищена от внешних воздействий и коррозии оцинковкой, проводимой при высокой температуре. Образованный таким способом цинковый слой увеличивает срок службы изделия и упрощает его обслуживание.

Конструкция проектируется под конкретные нужды заказчика с учетом будущих условий эксплуатации. Изделие монтируется на закладное бетонное основание.

Габаритные размеры опор

Основные параметры опор ВГН

Наименование	Цена	Верхний диаметр	Нижний диаметр	Наружный диаметр фланца	Кол-во прожекторов	Вес	Высота
ВГН		d, мм	D, мм	A, мм	шт.	m, кг	H, м
ВГН-35(10)-М10	1 237 418 ₽	270	820	1100	10	4245	35/45

Галерея

1) На фото изображен молниеотвод ВГН, который используется для освещения беговых дорожек. За счет стационарной рамы сложной формы инженеры установили прожекторы с трех сторон и обеспечили качественное заливающее освещение объекта.

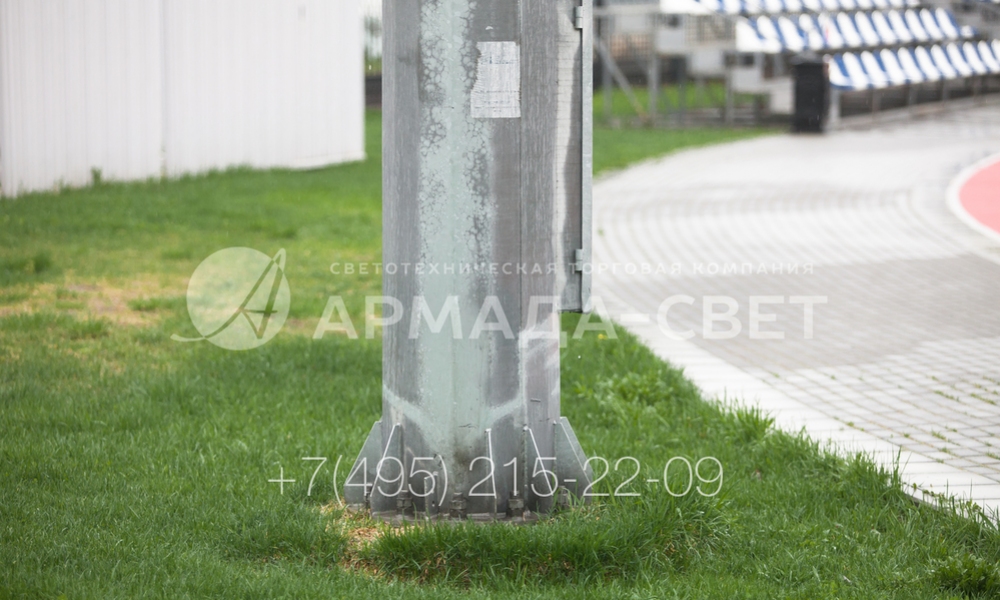

2) В нижней части молниеотвода имеется фланец, за который конструкция крепится к анкерной закладной детали фундамента. Обратите внимание, что в укрепляющей косынке имеется отверстие. Оно нужно для крепления кабеля контура заземления к стволу.

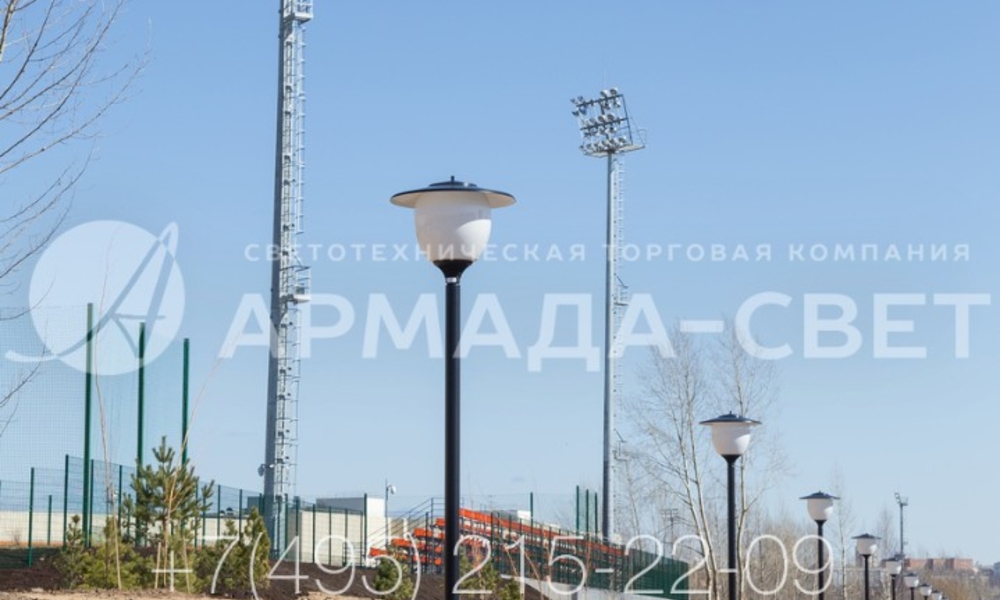

3) Молниеотводы ВГН обеспечивают защиту объекта от попадания молнии, а также общее освещение спортивных площадок и прилегающего пространства. Применять эти конструкции можно вместе с опорами паркового освещения, изображенными на переднем плане.

4) Молниеотвод ВГН от фланца до оголовка имеет высоту 35 метров. Дополнительно на него крепится рама и штырь молниеотвода. Чтобы обеспечить удобную перевозку всей этой конструкции ствол разбирается на сегменты, рама и штырь ставится уже на месте установки.

5) Производители тщательно подходят к выбору материала, из которого делается молниеотвод типа ВГН. В типовом варианте марка стали и толщина проката берутся из типового проекта. При необходимости в него можно внести изменения, но в пределах действующих ГОСТ.

6) Стволы молниеотводов на базе мачт со стационарной короной делаются из рулонной листовой стали. Для изготовления ствола на первом этапе из заготовок вырезаются детали. Для резки используется плазменный станок, который управляется компьютерной программой.

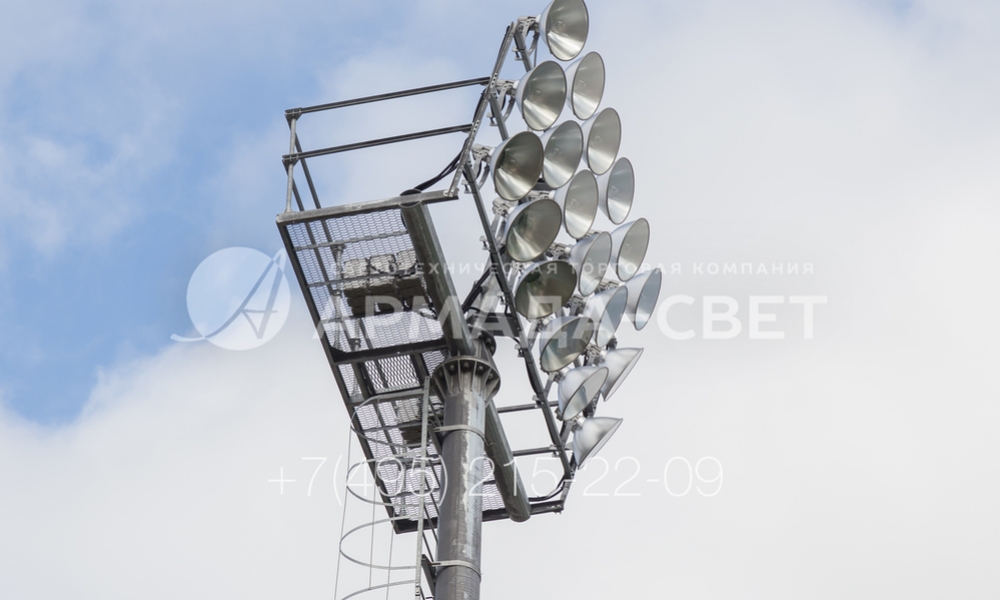

7) Рама, на которую крепятся светильники или прожекторы уличного освещения на молниеотводе, может оснащаться технологической площадкой с перилами. Она нужна для того, чтобы электрики могли выполнять ремонтные и регламентные работы без использования подъемников.

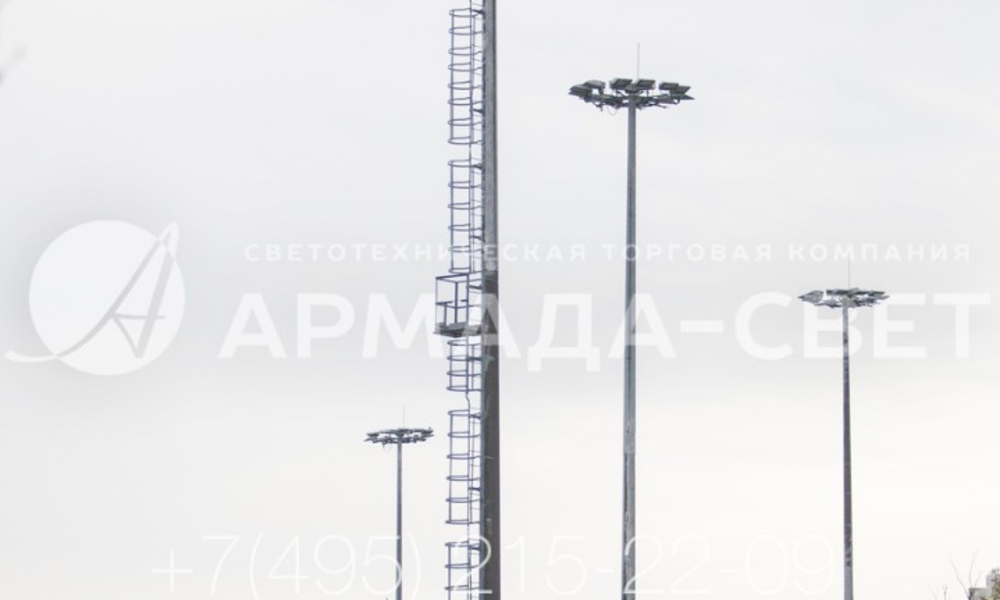

8) Молниеотводы на базе мачт со стационарными коронами часто применяются вместе с молниеотводами типа ВГМ. В первом случае плюсом является повышенная несущая способность, во втором – возможность обслуживания с уровня земли.

9) На фото изображена нижняя часть мачты, которая служит основой для молниеотвода. Фланец в этом случае имеет круглую форму для увеличения прочности места соединения. Дополнительно имеются укрепляющие треугольные косынки по окружности.

10) Изображенный на фотографии молниеотвод типа ВГН-35 делается из листовой стали, которая предварительно режется на детали с помощью плазменной струи. Затем они сгибаются на гидравлическом станке, чтобы сформировать конический граненый ствол.

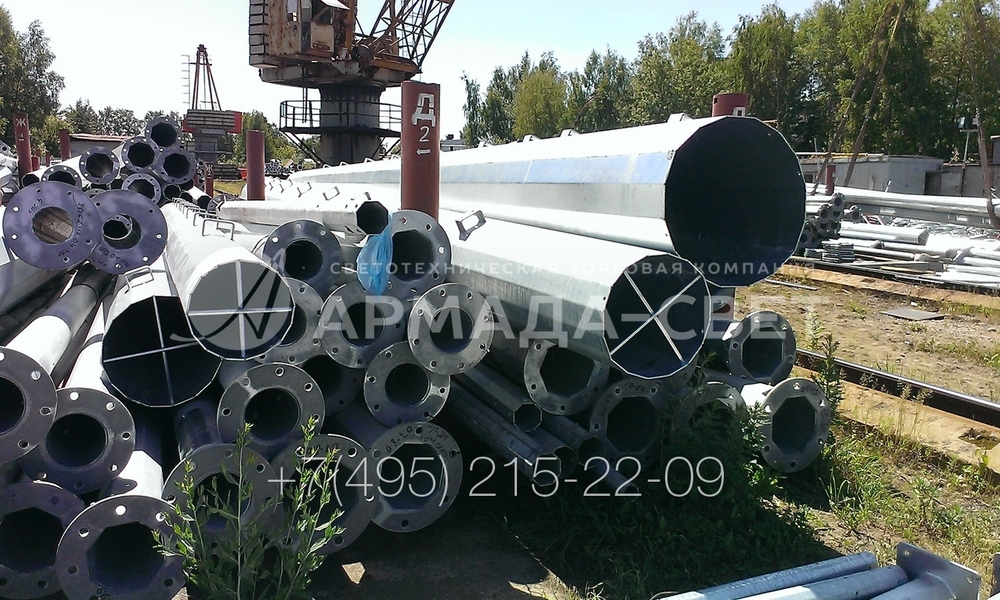

11) Из-за большой длины ствола перевозить мачту в собранном состоянии по дорогам общего пользования нельзя. Поэтому производитель делает конструкцию молниеотвода разборной. Ствол собирается из нескольких сегментов с длиной каждого не более 12 метров.

12) Изображенный на фото молниеотвод делается из листовой стали, которая сваривается в готовую конструкцию с помощью продольного электросварного шва. За счет этого уменьшается время теплового воздействия на металл и улучшается внешний вид конструкции.

13) Оголовок молниеотвода ВГН имеет типовую форму для совместимости с разными видами корон. На этом изделии к верхнему срезу ствола приваривается фланец круглой формы с отверстиями. Благодаря ему на верхушке может устанавливаться очень мощная и массивная корона.

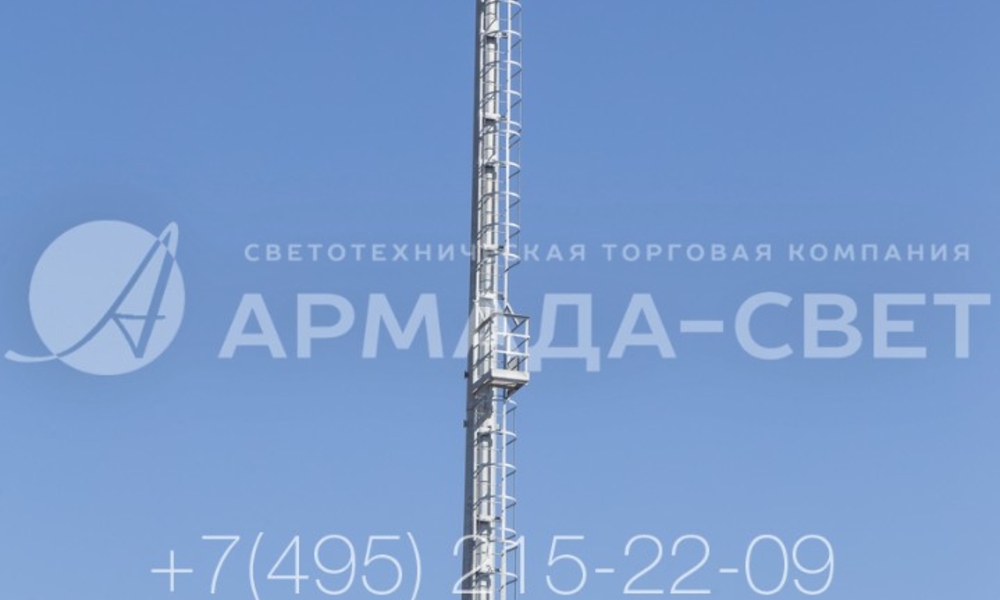

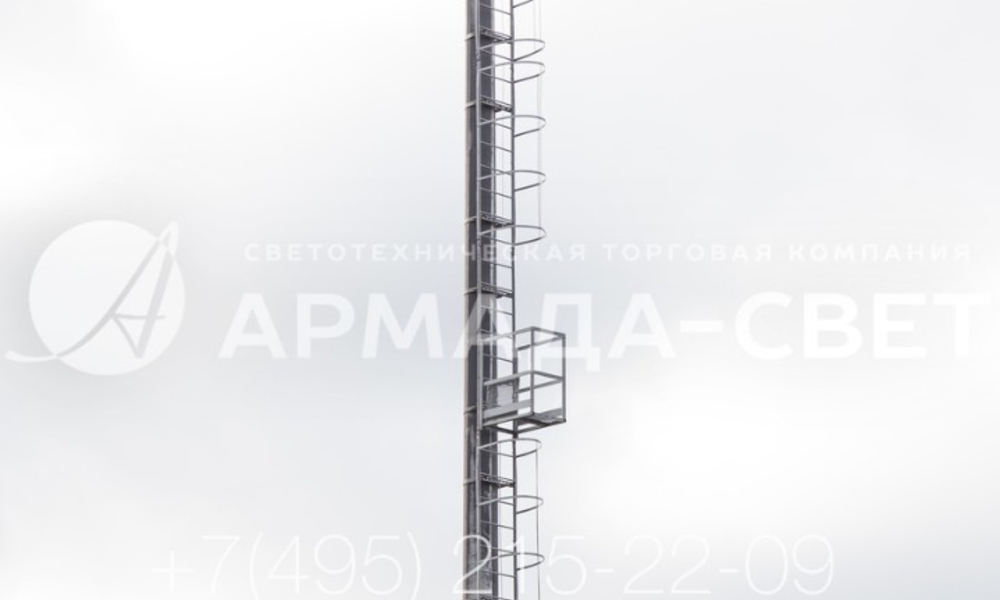

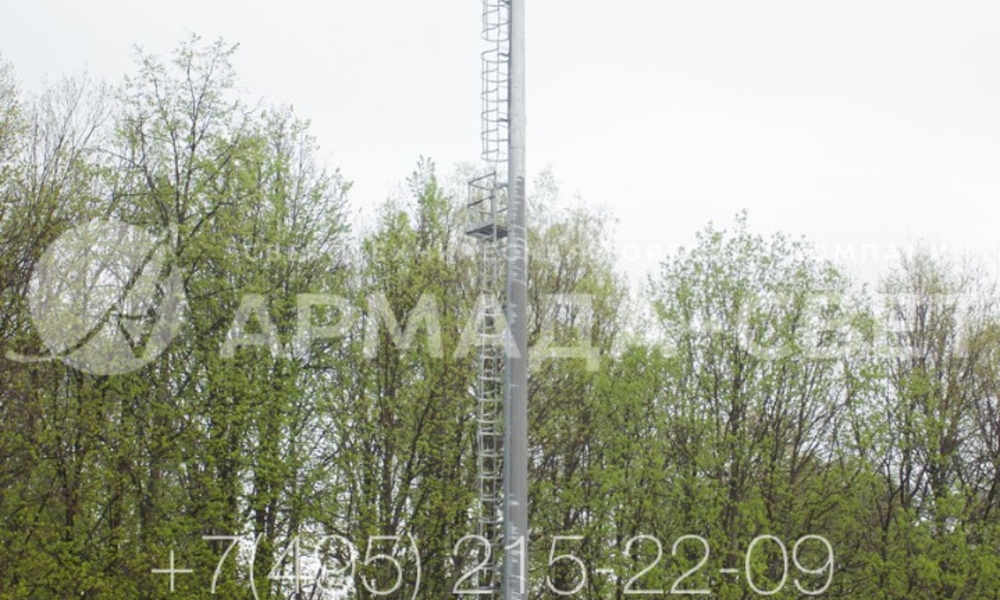

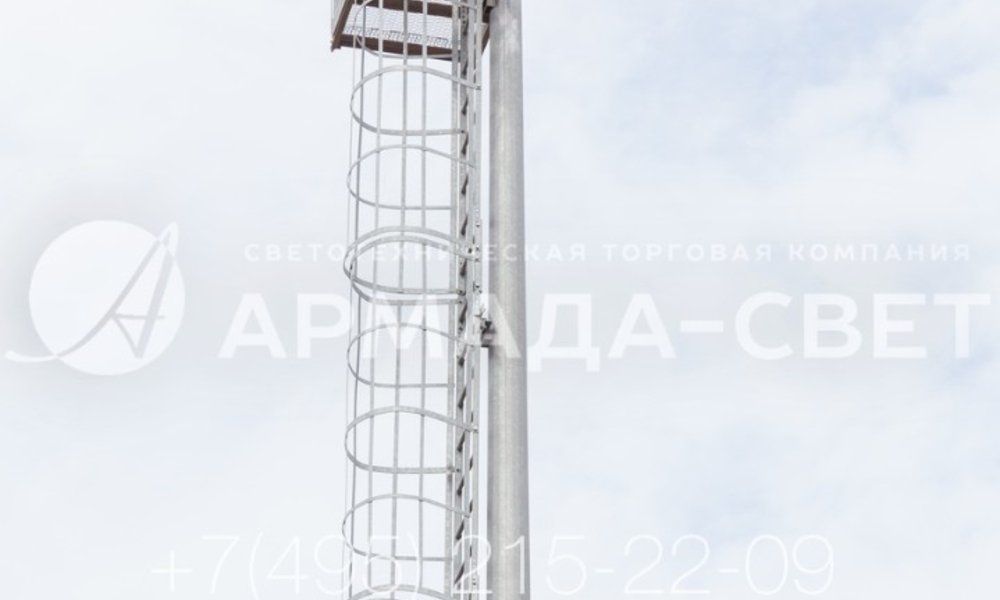

14) На фото изображен молниеотвод на базе мачты со стационарной короной, к стволу которого прикручена лестница. Она необходима для подъема электрика на верхнюю площадку. Лестница имеет защитную раму, которая исключает падение во время подъема.

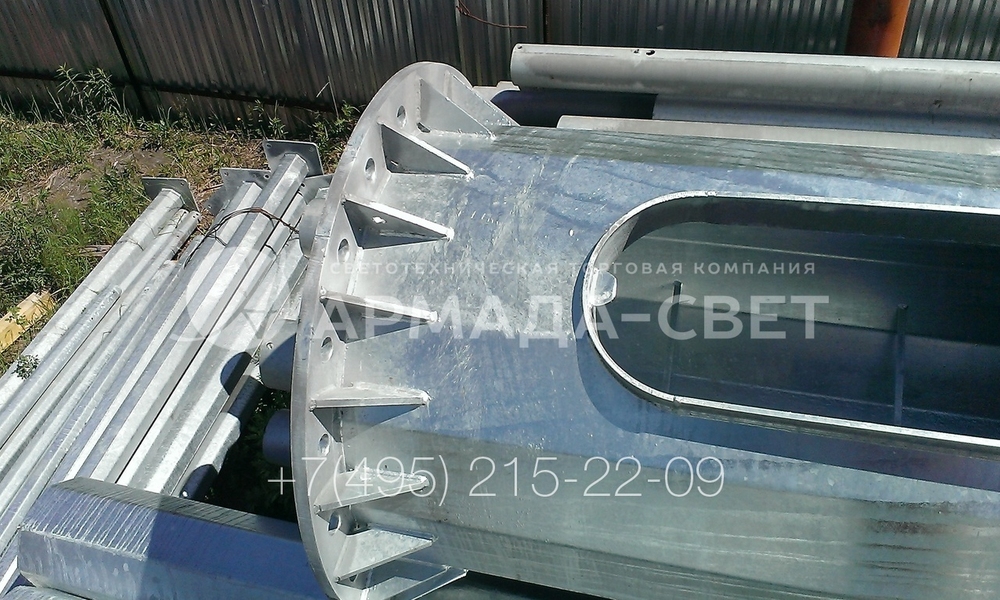

15) На фотографии изображена нижняя часть молниеотвода, в которой предусмотрено ревизионное отверстие для размещения электрокоммуникационного оборудования. После установки отверстие закрывается крышкой, чтобы исключить попадание воды и доступ посторонних внутрь.

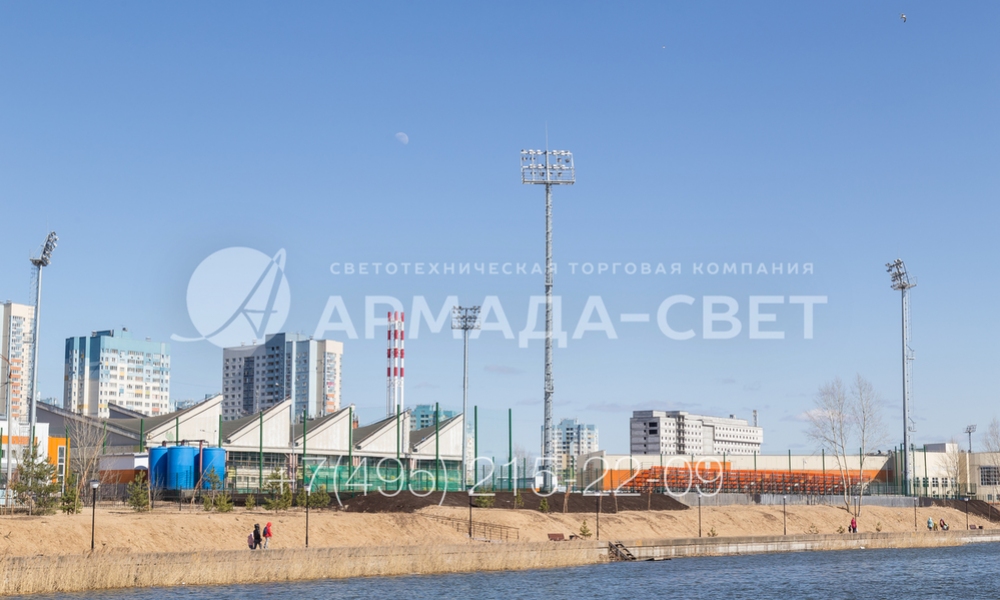

16) Молниеотводы, которые изображены на этой фотографии, применяются для защиты и освещения спортивного объекта на набережной. Чтобы избежать раннего появления ржавчины при эксплуатации во влажном воздухе производитель цинкует углеродистую сталь.

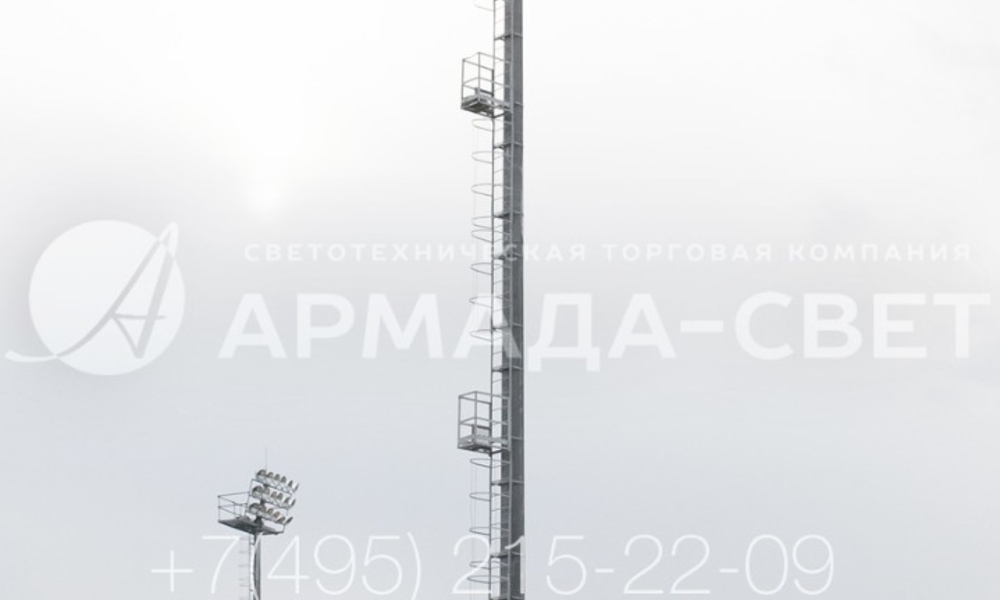

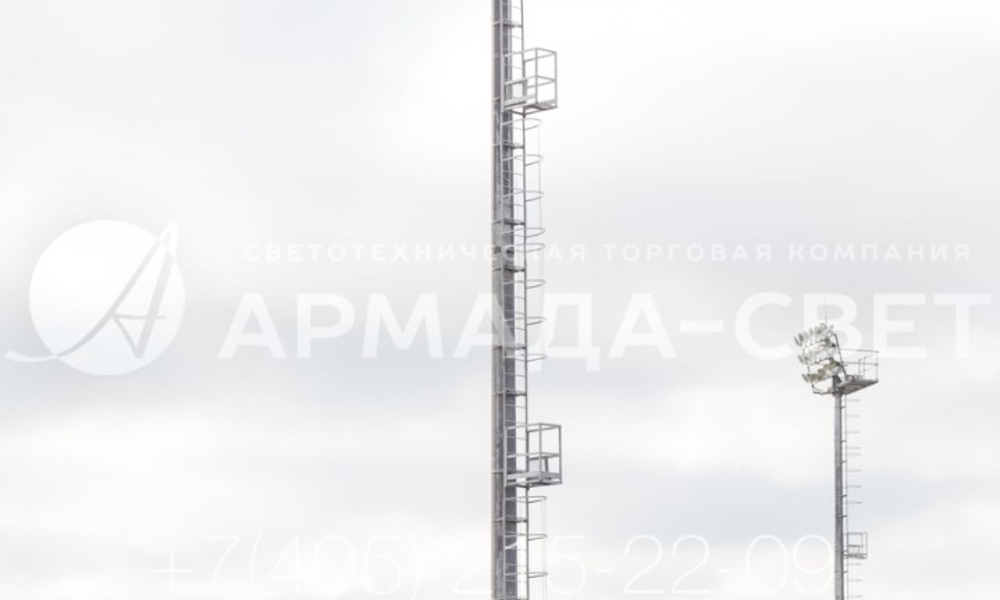

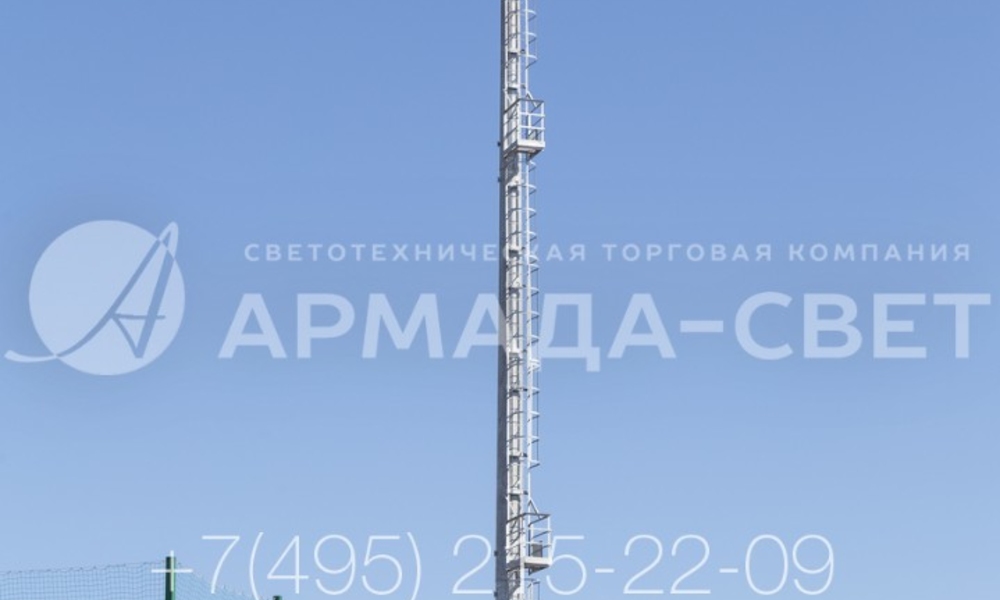

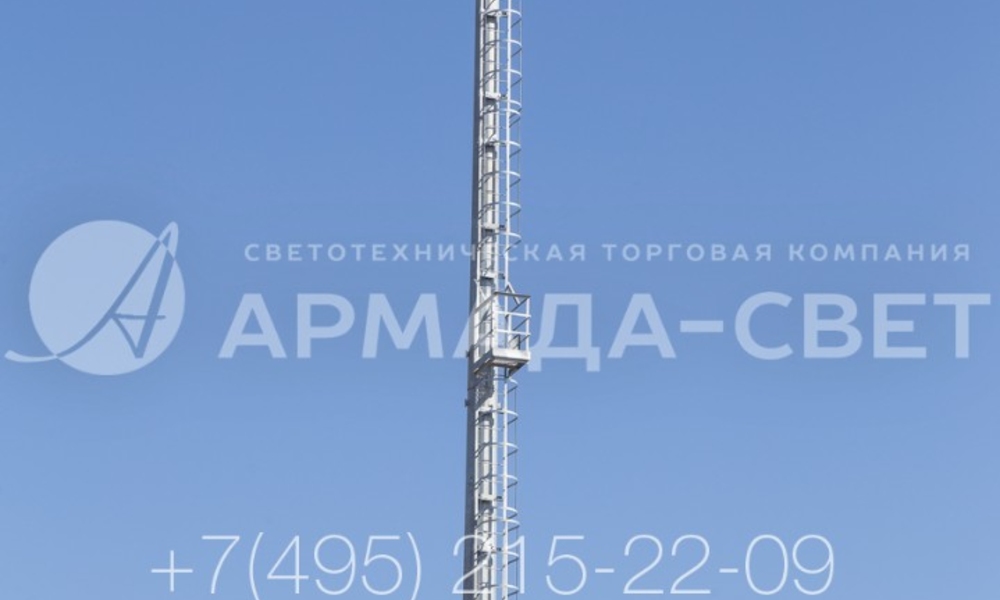

17) Так как молниеотвод типа ВГН-35 имеет большую высоту, это затрудняет подъем электриков по лестнице на верхнюю технологическую площадку. Чтобы дать возможность для отдыха на ствол дополнительно крепятся промежуточные площадки с перилами.
