ВГН-45 Молниеотводы на базе высокомачтовых опор со стационарной короной

фото

Версия для печати

Область применения: Для обеспечения равномерного освещения территорий во всех направлениях, защиты от ударов молний зданий, сооружений и защиты от перенапряжения в питающей сети.

Артикул производителя: ВГН-45
Верхний диаметр (мм): 350
Вес (кг): 7430
Высота (м): 45/55
Количество световых приборов: 10
Материал: Листовой прокат
Назначение опоры: Молниеотвод
Нижний диаметр (мм): 1000
Подвод кабеля: Подземный
Покрытие: Горячее цинкование
Размер фланца (мм): 1250
Способ установки: Фланцевая
Тип опоры: ВГН
Установка: на фундамент, состоящий из металлического закладного элемента и бетона.
Форма ствола опоры: Граненая

В наличии

Цена: от 2 165 845 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

ВГН-45 – высотная конструкция, молниеотвод, сконструированный на основе прожекторной опоры со стационарной рамой. Изделие выполняет функции осветительного оборудования и обеспечивает надежную защиту окружающей территории с размещенными на ней строениями и зданиями от удара молний и связанных с этим перенапряжений сети.

Конструкция ВГН-45 состоит из опорного столба и граненого молниеприемника. Такой класс изделий устанавливается в промышленном секторе, на автозаправках, на предприятиях нефтегазовой отрасли.
Постоянное пребывание высотных столбов на открытом воздухе требует организации их надежной защиты от коррозии и других негативных факторов среды. Решить проблему позволяет обработка металлической поверхности горячим цинкованием, что также увеличивает срок использования конструкции и существенно снижает расходы на обслуживание.

Проекты устанавливаемых опор выполняются с учетом индивидуальных особенностей и параметров изделия. Монтаж высотного столба выполняется на анкерный закладной элемент с размещением конструкции на бетонном основании.

Габаритные размеры опор

Основные параметры опор ВГН

Наименование	Цена	Верхний диаметр	Нижний диаметр	Наружный диаметр фланца	Кол-во прожекторов	Вес	Высота
ВГН		d, мм	D, мм	A, мм	шт.	m, кг	H, м
ВГН-45(10)-М10	2 165 845 ₽	350	1000	1250	10	7430	45/55

Галерея

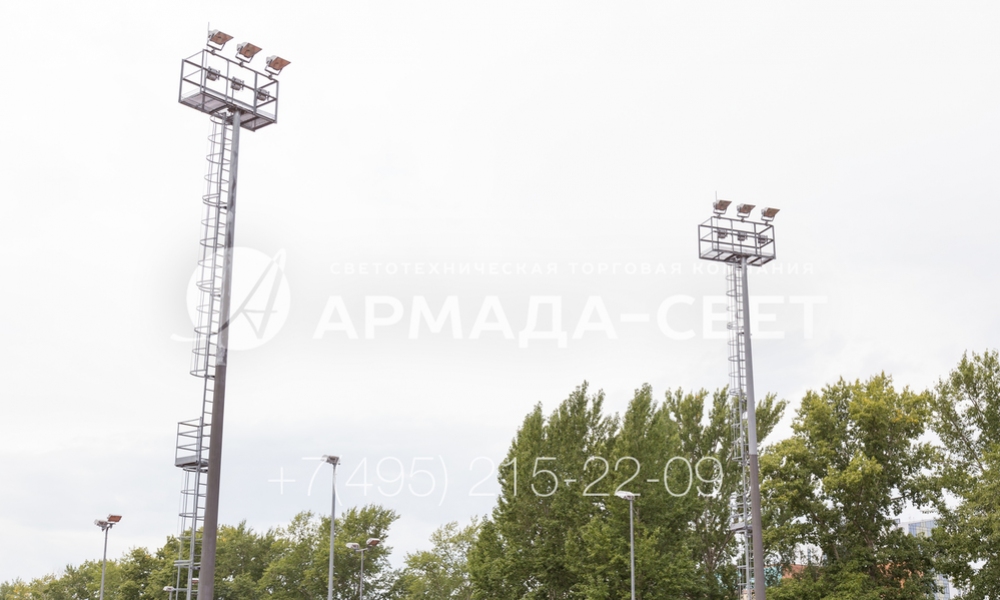

1) Так как ствол молниеотвода ВГН сделан из углеродистой стали, он нуждается в надежном защитном покрытии для предотвращения коррозии. Для этого конструкция подвергается цинкованию. Слой цинка на поверхности сохраняет свою прочность до 15 лет без периодического обновления.

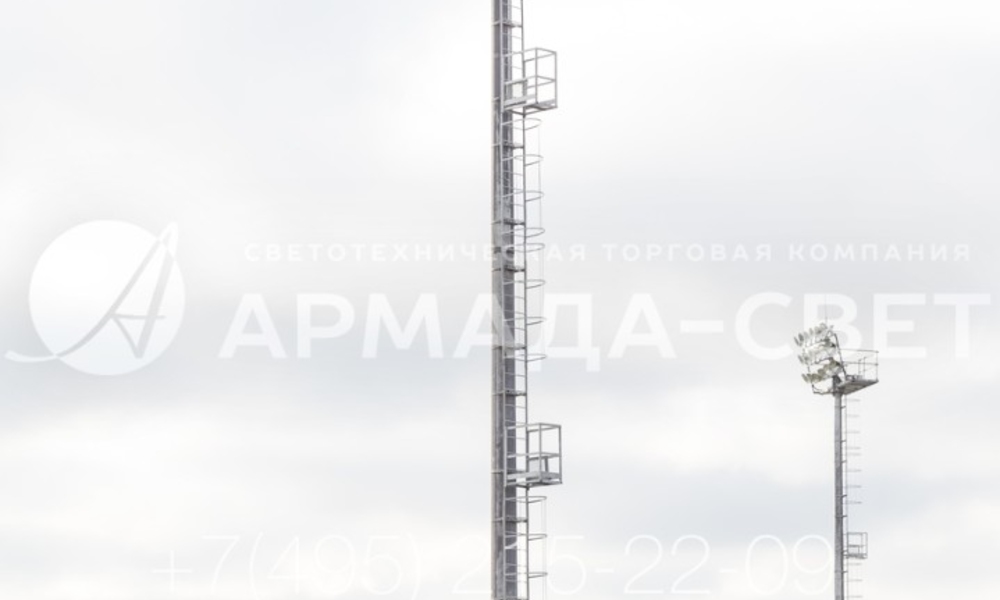

2) Штырь молниеприемника на молниеотводе установлен в верхней части стационарной рамы и закреплен с помощью фланца. Разборный соединительный узел упрощает транспортировку и позволяет заменить деталь при необходимости.

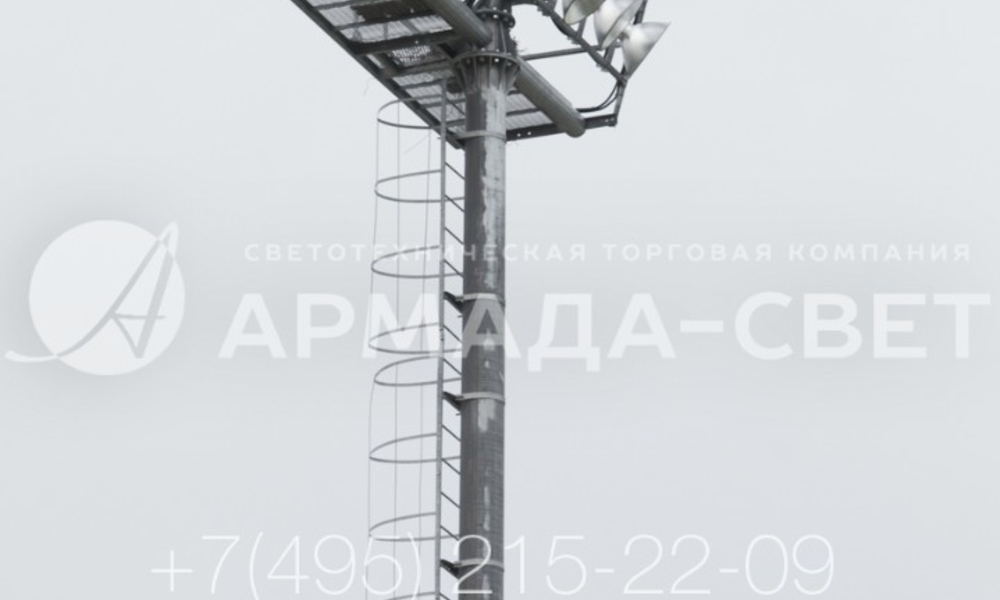

3) Все молниеотводы со стационарной короной проходят процедуру цинкования, которая формирует на поверхности защитный слой повышенной прочности. Даже при контакте с твердыми поверхностями на нем не образуются царапины и сколы.

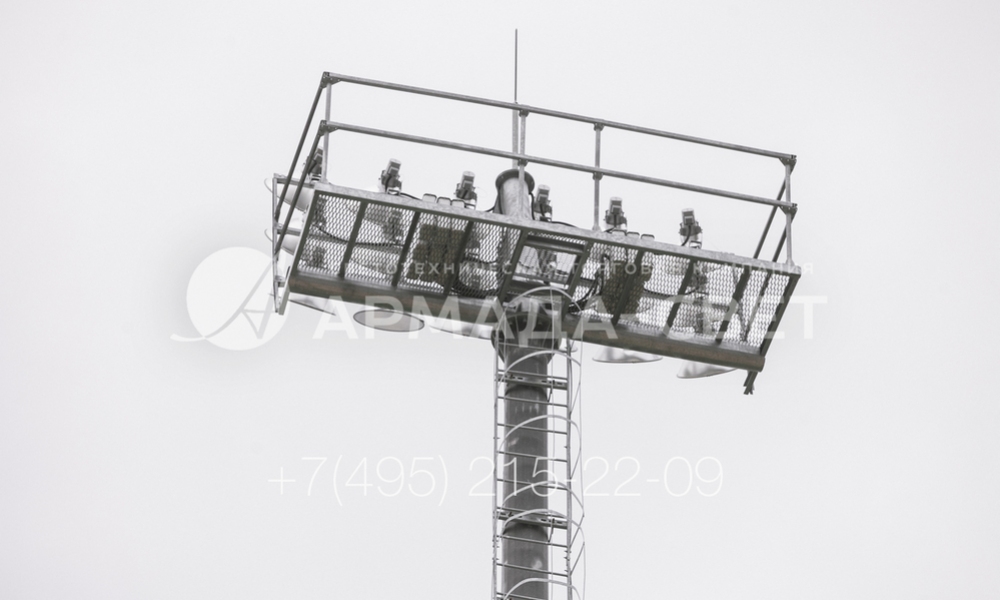

4) Использование мачт-молниеотводов позволяет быстро и недорого построить эффективную систему защиты объекта от молнии и освещения. Сокращение количества опор на площадке позволяет более рационально использовать отведенный земельный участок.
