PILOT DL LED Светодиодный светильник типа Downlight
Область применения: Гипер- / супермаркеты; Конференц залы; Культурно-развлекательные учреждения; Лестницы / коридоры; Магазины / бутики; Офисно-административные объекты; ТРЦ
- Источник света: Светодиоды (LED)
- Номинальное напряжение (В): 230
- Класс защиты по току: I, II
- Класс защиты IP: IP20/IP40/IP44
- Климат.зона ГОСТ 15150: УХЛ4
- Мощность (Вт): 11-43
- Индекс цветопередачи (Ra): >80
- Цветовая температура (К): 3000-4000
- Световой поток (лм): 910-3500
- Пульсации, не более (%): 5
- Коэффициент мощности: > 0,97
- Температура эксплуатации (°C): от +5 до +35
- Габаритные размеры: см. чертёж
- Гарантийный срок: 36 мес.
- Артикул производителя: PILOT DL LED
Цена: по запросу
* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.
Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:
Описание

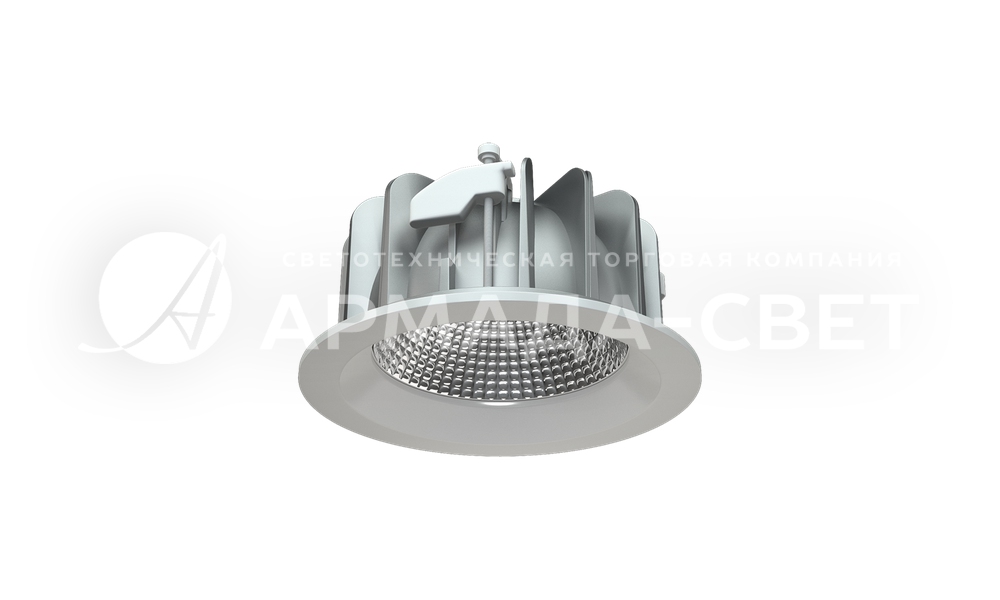

Светодиодный светильник направленного света. Конструкция светильника делает возможным простой и легкий монтаж, а светодиодная COB матрица и фасетчатый отражатель обеспечивают яркое равномерное освещение.
Установка
Встраиваются в подвесные потолки типа Армстронг или в подшивные потолки из гипсокартона.
Конструкция
Литой алюминиевый корпус. Источник питания расположен отдельно (входит в комплект поставки).
Оптическая часть
Защитное прозрачное стекло. Зеркальный отражатель из анодированного алюминия. Угол рефлектора: 40 градусов.Тип светодиодов: COB
Комплектация
Светильник в сборе.
- Светильник, - 1
- Паспорт, - 1
- Упаковка, - 1
Схемы подключения

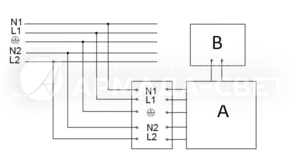

Схема подключения светильника к питающей сети с блоком резервного питания (на рис. А - выносной бокс, В - светильник)
Схема подключения светильника к питающей сети с регулированием по системе 1-10V (на рис. А - драйвер, В - светильник)
Схема подключения светильника к питающей сети с регулированием по системе DALI (на рис. А - драйвер, В - светильник)
Схема подключения светильника к питающей сети с регулируемым драйвером и блоком резервного питания (на рис. А - выносной бокс, В - светильник)
Схема подключения светильника к питающей сети
КСС

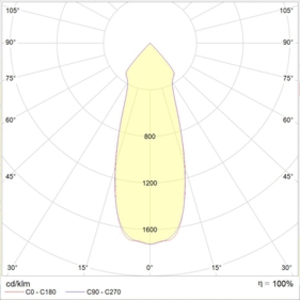

PILOT DL LED 10 4000K

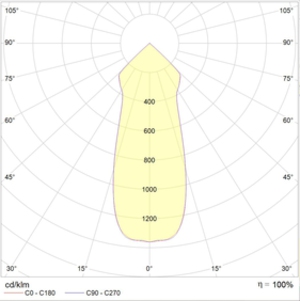

PILOT DL LED 15 4000K
PILOT DL LED 21 4000K

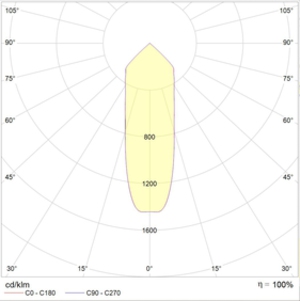

PILOT DL LED 30 4000K

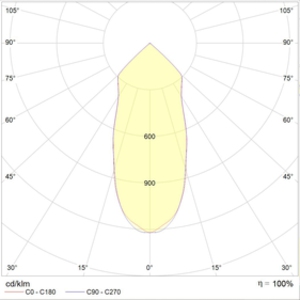

PILOT DL LED 42 4000K

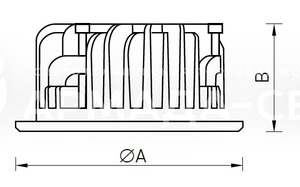

Габаритные размеры
Таблица модификаций светильника
| Название | Артикул | Световой поток | Мощность | лм/Вт | Диаметр | Высота | Вес |
|---|---|---|---|---|---|---|---|
| PILOT DL LED 10 4000K | 1170000940 | 910 лм | 11 Вт | 83 | 135 мм | 68 мм | 1,100 кг |
| PILOT DL LED 10 EM 4000K | 1170001730 | 910 лм | 11 Вт | 83 | 135 мм | 68 мм | 2,000 кг |
| PILOT DL LED 15 3000K | 1170002500 | 1250 лм | 15 Вт | 83 | 160 мм | 74 мм | 1,200 кг |
| PILOT DL LED 15 4000K | 1170000950 | 1250 лм | 15 Вт | 83 | 160 мм | 74 мм | 1,200 кг |
| PILOT DL LED 15 EM 4000K | 1170001740 | 1250 лм | 15 Вт | 83 | 160 мм | 74 мм | 2,000 кг |
| PILOT DL LED 15 HFD 4000K | 1170002020 | 1250 лм | 15 Вт | 83 | 160 мм | 74 мм | 1,200 кг |
| PILOT DL LED 15 HFR 4000K | 1170002310 | 1250 лм | 15 Вт | 83 | 160 мм | 74 мм | 1,200 кг |
| PILOT DL LED 21 4000K | 1170000960 | 1900 лм | 22 Вт | 86 | 186 мм | 86 мм | 1,300 кг |
| PILOT DL LED 21 EM 4000K | 1170001750 | 1900 лм | 22 Вт | 86 | 186 мм | 86 мм | 2,100 кг |
| PILOT DL LED 21 HFD 4000K | 1170001980 | 1900 лм | 22 Вт | 86 | 186 мм | 86 мм | 1,400 кг |
| PILOT DL LED 30 4000K | 1170000970 | 2700 лм | 29 Вт | 93 | 208 мм | 92 мм | 1,400 кг |
| PILOT DL LED 30 HFD 4000K | 1170000990 | 2700 лм | 29 Вт | 93 | 208 мм | 92 мм | 1,500 кг |
| PILOT DL LED 42 4000K | 1170000980 | 3500 лм | 43 Вт | 81 | 230 мм | 102 мм | 1,500 кг |
