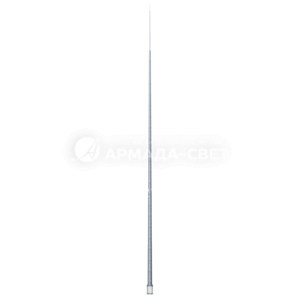

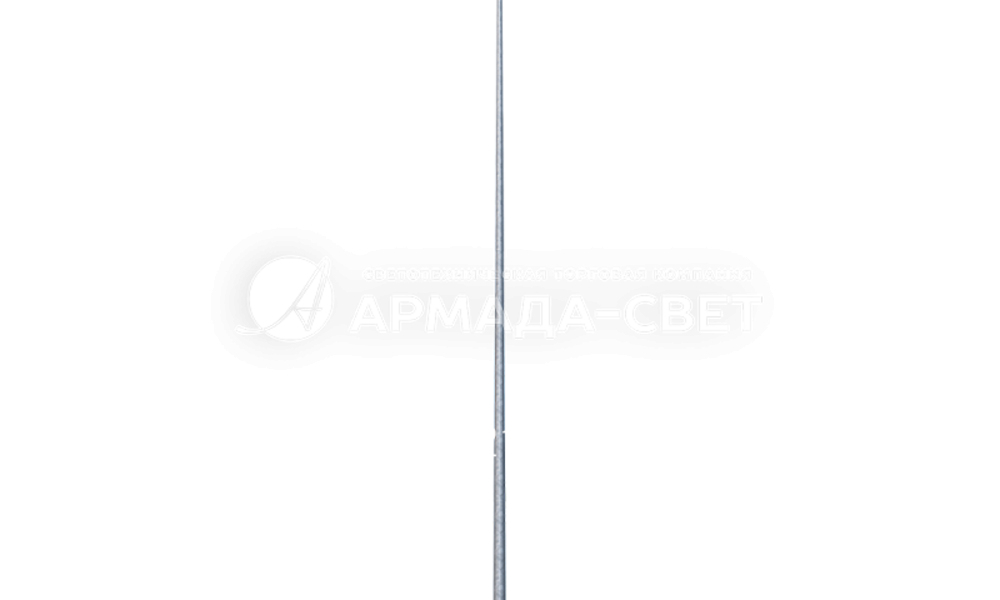

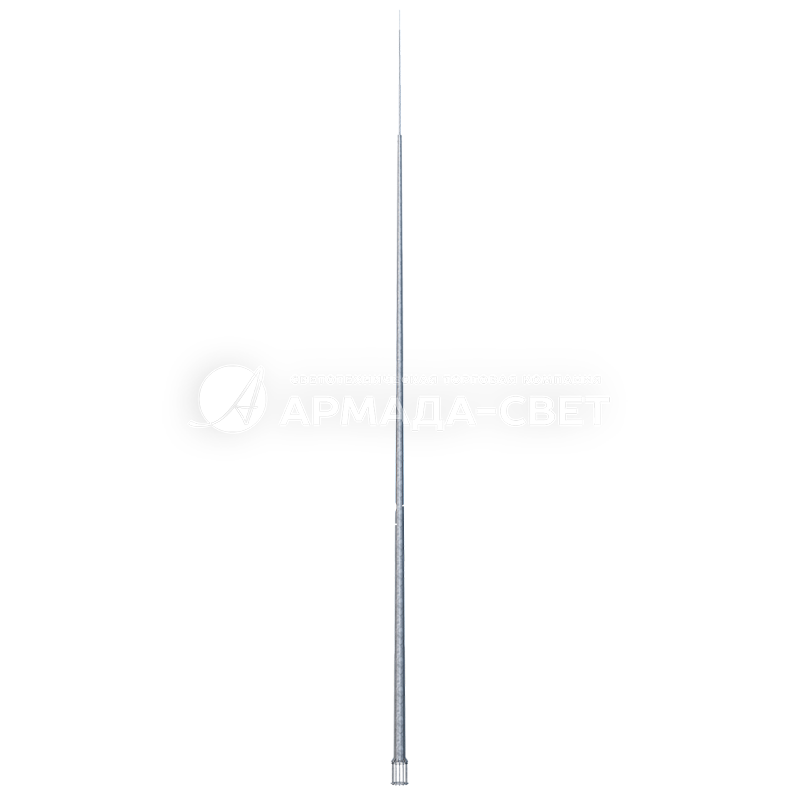

МОГК Молниеотводы граненые конические

Версия для печати

Артикул производителя: МОГК
Верхний диаметр (мм): 69-150
Вес (кг): 81-1663
Высота (м): 8-35
Количество крепежных отверстий: 4-14
Материал: Листовой прокат
Межцентровое расстояние отверстий B, мм: 150
Назначение опоры: Молниеотвод
Нижний диаметр (мм): 131-630
Подвод кабеля: Подземный
Покрытие: Горячее цинкование
Размер фланца (мм): 200-860
Способ установки: Фланцевая
Тип опоры: МОГК
Форма ствола опоры: Граненая

В наличии

Цена: от 23 612 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Назначение

Молниеотводы предназначены для восприятия на себя непосредственно ударов молнии и отвода ее в землю. Молниеотводы МОГК могут устанавливаться как отдельностоящие сооружения с собственным фундаментом, так и устанавливаться на крышах зданий и сооружениях для увеличения зоны молниезащиты и предотвращения непосредственного удара молнии в защищаемый объект. Выбор высоты и количества молниеотводов производится исходя из размеров необходимой зоны молниезащиты в соответствии с требованиями РД 34.21.122-87 и СО 153-34.21.122-2003, а также с отраслевыми стандартами объекта строительства.

Материал изготовления

Стойки молниеотводов изготавливаются на базе граненых несиловых опор ОГК или стоек мачт МГСК. Молниеотводы устанавливаются как с использованием анкерного блока, так и закладной детали фундамента. Расчетная температура района эксплуатации в стандартном исполнении -45°С.

Покрытие молниеотводов выбирается в зависимости от условий эксплуатации и эстетических соображений. Опоры защищаются от коррозии методом горячего цинкования ГОСТ 9.307-89. Этот вид покрытия не является декоративным и имеет только функциональное назначение. При необходимости придания молниеотводам определенного цвета или получения равномерного однотонного покрытия дополнительно после горячего цинкования на опоры наносится полимерно-порошковое или лакокрасочное покрытие.

Молниеотводы изготавливаются в соответствии с ТУ 5260-006-61553457-2016.

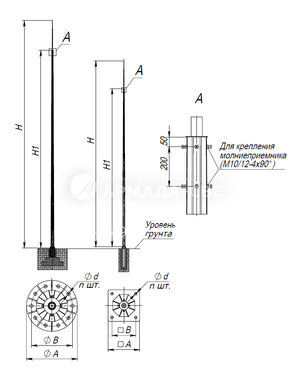

Габаритные размеры

Таблица модификаций молниеотвода МОГК

Тип - ВР	Цена	Н, м	Н1, м	D1, мм	D2, мм	А/B, мм	d, мм	n, шт	Масса, кг	Рекомендуемый фундаментный блок
МОГК-8-VII	23 612 ₽	8	7	131	69	200/150	25	4	81	АБ-М20х1000-4-150х150
МОГК-9-VII	28 276 ₽	9	8	140	69	240/180	25	4	97	АБ-М20х1000-4-180х180
МОГК-10-VI	32 648 ₽	10	9	149	69	240/180	25	4	112	АБ-М20х1000-4-180х180
МОГК-11-V	37 312 ₽	11	10	157	69	240/180	25	4	128	АБ-М20х1000-4-180х180
МОГК-12-V	43 142 ₽	12	11	168	69	280/200	30	4	148	АБ-М24х1000-4-200х200
МОГК-13-IV	48 098 ₽	13	12	176	69	280/200	30	4	165	АБ-М24х1000-4-200х200
МОГК-13-V	67 920 ₽	13	12	230	100	400/300	34	4	233	АБ-М30х1000-4-300х300
МОГК-14-IV	49 264 ₽	14	12	176	69	280/200	30	4	169	АБ-М24х1000-4-200х200
МОГК-14-V	69 086 ₽	14	12	230	100	400/300	34	4	237	АБ-М30х1000-4-300х300
МОГК-15-V	85 410 ₽	15	14	253	100	400/300	34	4	293	АБ-М30х1000-4-300х300
МОГК-16-IV	86 576 ₽	16	14	253	100	400/300	34	4	297	АБ-М30х1000-4-300х300
МОГК-16-V	116 017 ₽	16	14	315	150	500/400	34	4	398	АБ-М30х1000-4-400х400
МОГК-17-IV	102 608 ₽	17	16	280	100	400/300	34	4	352	АБ-М30х1000-4-300х300
МОГК-18-IV	103 774 ₽	18	16	280	100	400/300	34	4	356	АБ-М30х1000-4-300х300
МОГК-19-III	105 232 ₽	19	16	280	100	400/300	34	4	361	АБ-М30х1000-4-300х300
МОГК-20-III	106 981 ₽	20	16	280	100	400/300	34	4	367	АБ-М30х1000-4-300х300
МОГК-21-III	158 868 ₽	21	20	315	150	515/415	34	10	545	АБ-М30х1000-10-415
МОГК-21-VII	212 795 ₽	21	20	470	150	680/580	34	12	730	АБ-М30х1000-12-580
МОГК-22-III	160 034 ₽	22	20	315	150	515/415	34	10	549	АБ-М30х1000-10-415
МОГК-22-VII	213 961 ₽	22	20	470	150	680/580	34	12	734	АБ-М30х1000-12-580
МОГК-23-III	161 491 ₽	23	20	315	150	515/415	34	10	554	АБ-М30х1000-10-415
МОГК-23-VI	215 419 ₽	23	20	470	150	680/580	34	12	739	АБ-М30х1000-12-580
МОГК-24-III	163 240 ₽	24	20	315	150	515/415	34	10	560	АБ-М30х1000-10-415
МОГК-24-VI	217 168 ₽	24	20	470	150	680/580	34	12	745	АБ-М30х1000-12-580
МОГК-25-III	165 572 ₽	25	20	315	150	515/415	34	10	568	АБ-М30х1000-10-415
МОГК-25-VI	219 500 ₽	25	20	470	150	680/580	34	12	753	АБ-М30х1000-12-580
МОГК-26-III	275 468 ₽	26	25	470	150	680/580	34	12	945	АБ-М30х1000-12-580
МОГК-26-V	310 448 ₽	26	25	550	150	760/660	34	14	1065	АБ-М30х1000-14-660
МОГК-27-III	276 634 ₽	27	25	470	150	680/580	34	12	949	АБ-М30х1000-12-580
МОГК-27-V	311 614 ₽	27	25	550	150	760/640	34	14	1069	АБ-М30х1000-14-660
МОГК-28-III	278 091 ₽	28	25	470	150	680/580	34	12	954	АБ-М30х1000-12-580
МОГК-28-V	313 071 ₽	28	25	550	150	760/640	34	14	1074	АБ-М30х1000-14-660
МОГК-29-III	279 840 ₽	29	25	470	150	680/580	34	12	960	АБ-М30х1000-12-580
МОГК-29-V	314 820 ₽	29	25	550	150	760/640	34	14	1080	АБ-М30х1000-14-660
МОГК-30-III	282 172 ₽	30	25	470	150	680/580	34	12	968	АБ-М30х1000-12-580
МОГК-30-V	317 152 ₽	30	25	550	150	760/640	34	14	1088	АБ-М30х1000-14-660
МОГК-31-II	314 820 ₽	31	30	470	150	680/580	34	12	1080	АБ-М30х1000-12-580
МОГК-31-V	478 060 ₽	31	30	630	150	860/740	40	12	1640	АБ-М36х1000-12-740
МОГК-32-II	315 986 ₽	32	30	470	150	680/580	34	12	1084	АБ-М30х1000-12-580
МОГК-32-V	479 226 ₽	32	30	630	150	860/740	40	12	1644	АБ-М36х1000-12-740
МОГК-33-II	317 444 ₽	33	30	470	150	680/580	34	12	1089	АБ-М30х1000-12-580
МОГК-33-V	480 684 ₽	33	30	630	150	860/740	40	12	1649	АБ-М36х1000-12-740
МОГК-34-II	319 193 ₽	34	30	470	150	680/580	34	12	1095	АБ-М30х1000-12-580
МОГК-34-V	482 433 ₽	34	30	630	150	860/740	40	12	1655	АБ-М36х1000-12-740
МОГК-35-II	321 525 ₽	35	30	470	150	680/580	34	12	1103	АБ-М30х1000-12-580
МОГК-35-V	484 765 ₽	35	30	630	150	860/740	40	12	1663	АБ-М36х1000-12-740
