Область применения: Освещение центральных магистралей, транспортных развязок, мостов, а также освещение второстепенных дорог, дворов, парков, площадей, парковок и пр.

Назначение опоры: Несиловая
Высота (м): 5
Вес (кг): 36-58
Тип опоры: НФГ
Верхний диаметр (мм): 58-60
Форма ствола опоры: Граненая
Нижний диаметр (мм): 100-156
Способ установки: Фланцевая
Размер фланца (мм): 150-250
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Количество крепежных отверстий: 4
Межцентровое расстояние отверстий B, мм: 160
Артикул производителя: ОГК-5

В наличии

Цена: от 10 494 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

На опорах ОГК 5 размещают уличные осветительные приборы. Их устанавливают на автомобильных трассах различного значения, по обочинам городских автодорог, а также в пешеходных зонах: вдоль тротуаров, в парках и скверах, на придомовых территориях и автостоянках.

Технология изготовления, конструкция и коррозионная защита опор

Опоры освещения данного типа производятся методом гибки листового стального проката и его автоматической сваркой в продольном направлении одним швом. В верхней части изделия предусматривается место крепления арматуры для фиксации осветительных приборов.

Конструкции защищены от коррозии цинковым покрытием толщиной от 100 мкм. Оно наносится в соответствии с требованиями ГОСТ 9.307–89 горячим цинкованием. По желанию заказчика, возможно окрашивание изделия в любые цвета поверх оцинковки.

Установка

Фланцевая опора ОГК 5 связывается болтами с ответным фланцем стального закладного элемента, который утапливается в бетонный фундамент.

Подведение электропитания

Электрическое питание опоры освещения — подземное. Электропроводка обслуживается через технологическое отверстие в нижней части конструкции.

Габаритные размеры опор

Основные параметры опор ОГК

Наименование	Цена	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГК		d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГК-5	16 907 ₽	60	156	250	160	58	5
ОГК-5	11 952 ₽	60	136	250	160	41	5
ОГК-5	10 494 ₽	58	100	150	110	36	5

Пример использования опор

Галерея

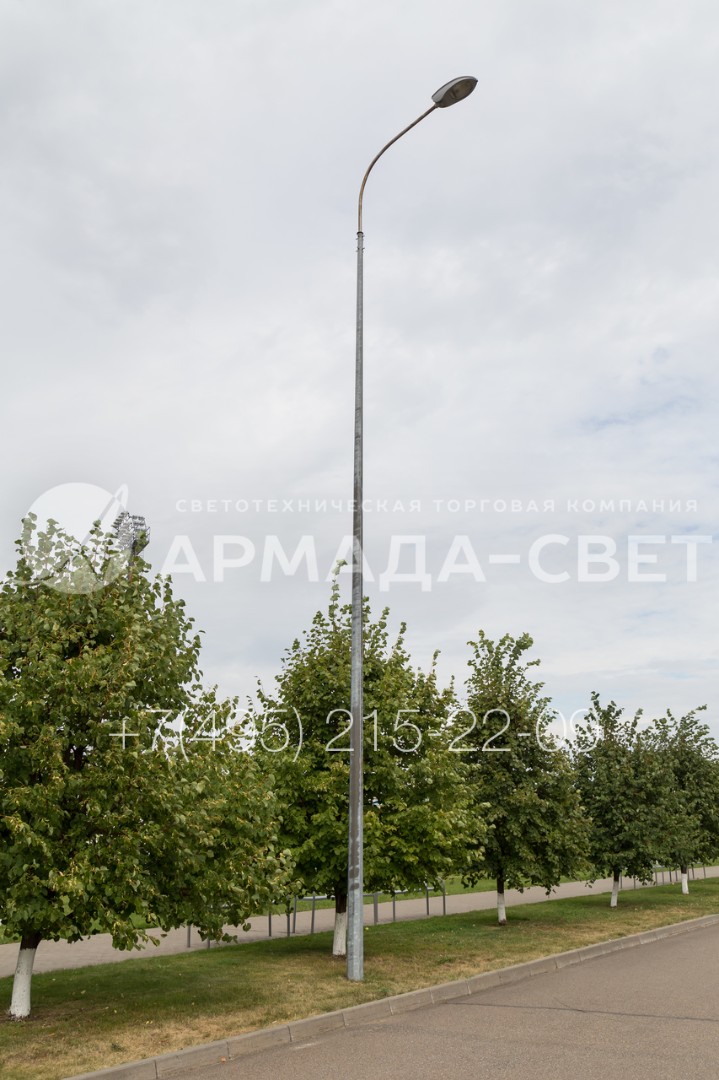

1) На фото изображена прямостоечная граненая коническая опора с консольным светильником на однорожковом радиусном кронштейне. Производитель выпускает эти опоры в большом количестве по доступной цене с гарантией соответствия требованиям действующих ГОСТ, СП, ПУЭ. При необходимости характеристики могут быть адаптированы под конкретного заказчика.

2) Опоры ОГК высотой 5 метров имеют оголовок, рассчитанный на установку кронштейнов с хвостовиками. Часть кронштейна, ограниченная шайбой, помещается внутрь ствола и фиксируется с помощью 8 болтов. Большая площадь соприкосновения двух деталей гарантирует повышенную прочность, а болты при необходимости можно открутить и демонтировать кронштейн.

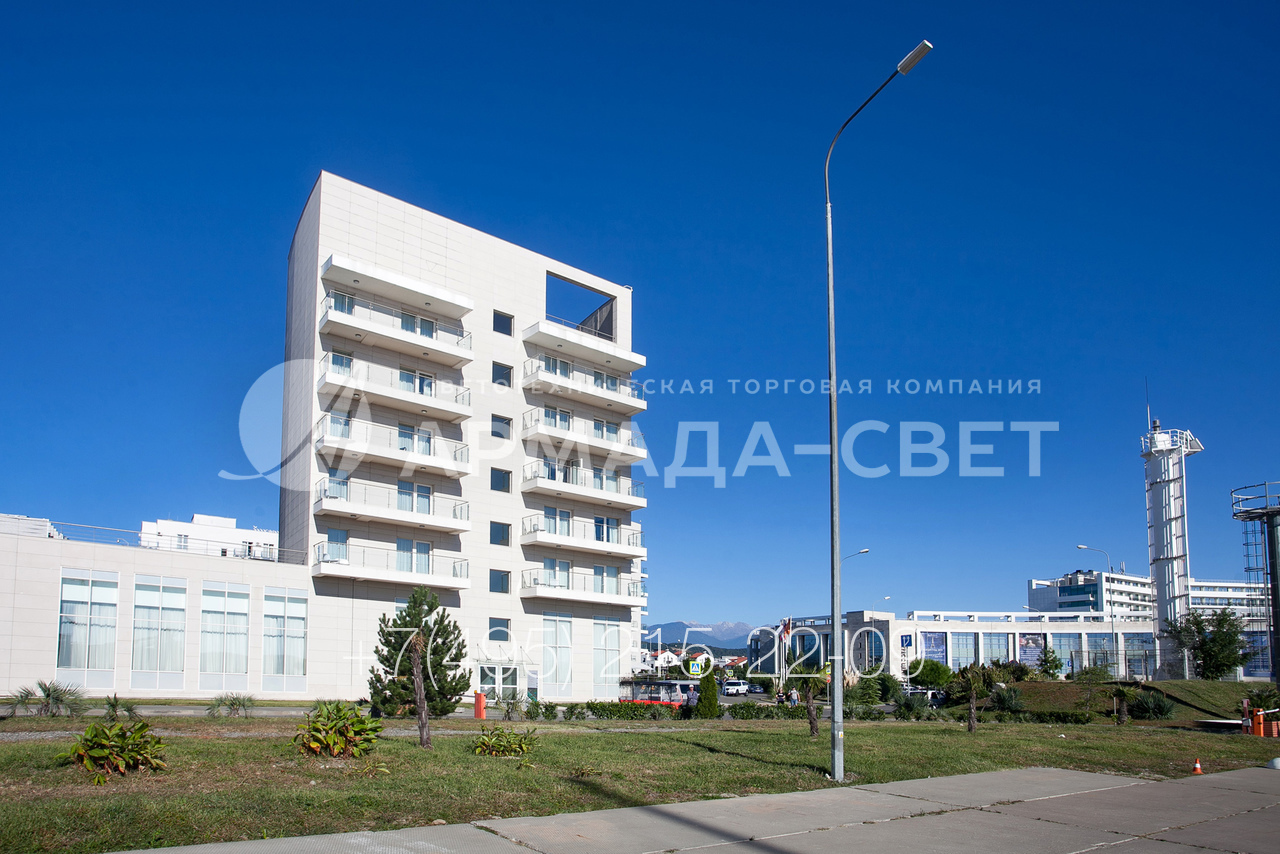

3) Инженерные осветительные конструкции модели ОГК совместимы с большим количеством кронштейнов под светильники. На фото на оголовке конструкции установлен кронштейн с небольшой высотой и длиной выноса под консольный светильник. Используется световой прибор со светодиодными лампами для максимально экономичного освещения.

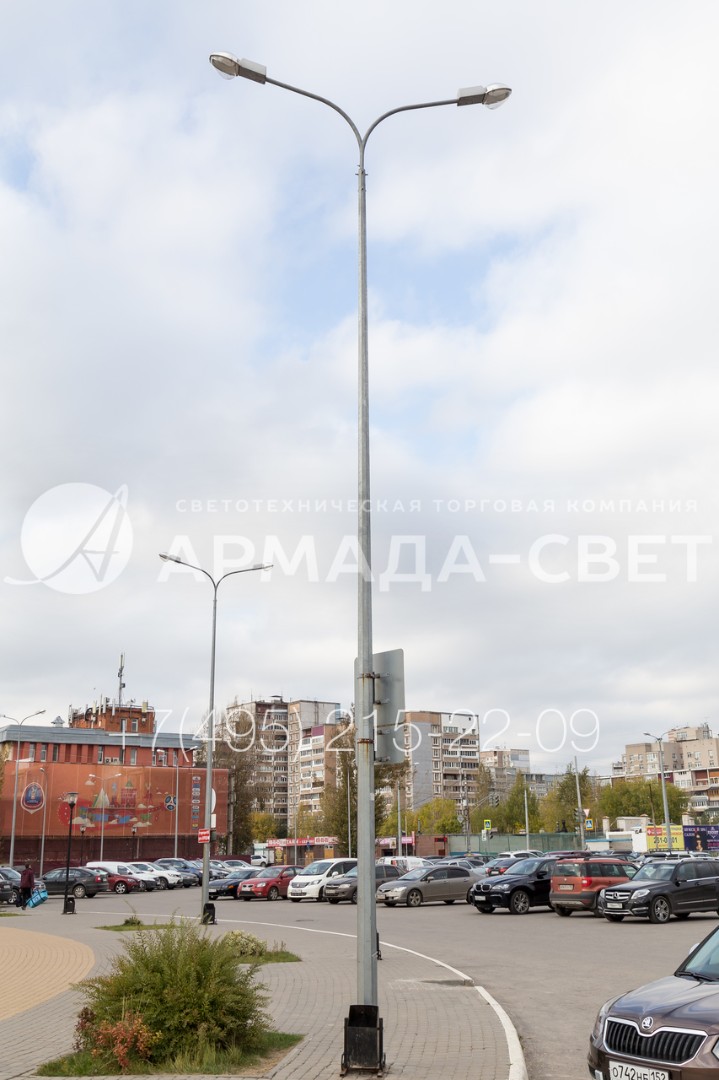

4) На фото представлены осветительные опоры ОГК с двумя светильниками, с помощью которых освещается территория жилого комплекса. Плюс этих изделий в том, что все провода проложены под землей и внутри ствола. Таким образом исключается повреждение проводки, поражение электрическим током прохожих, улучшается внешний вид инженерной конструкции.

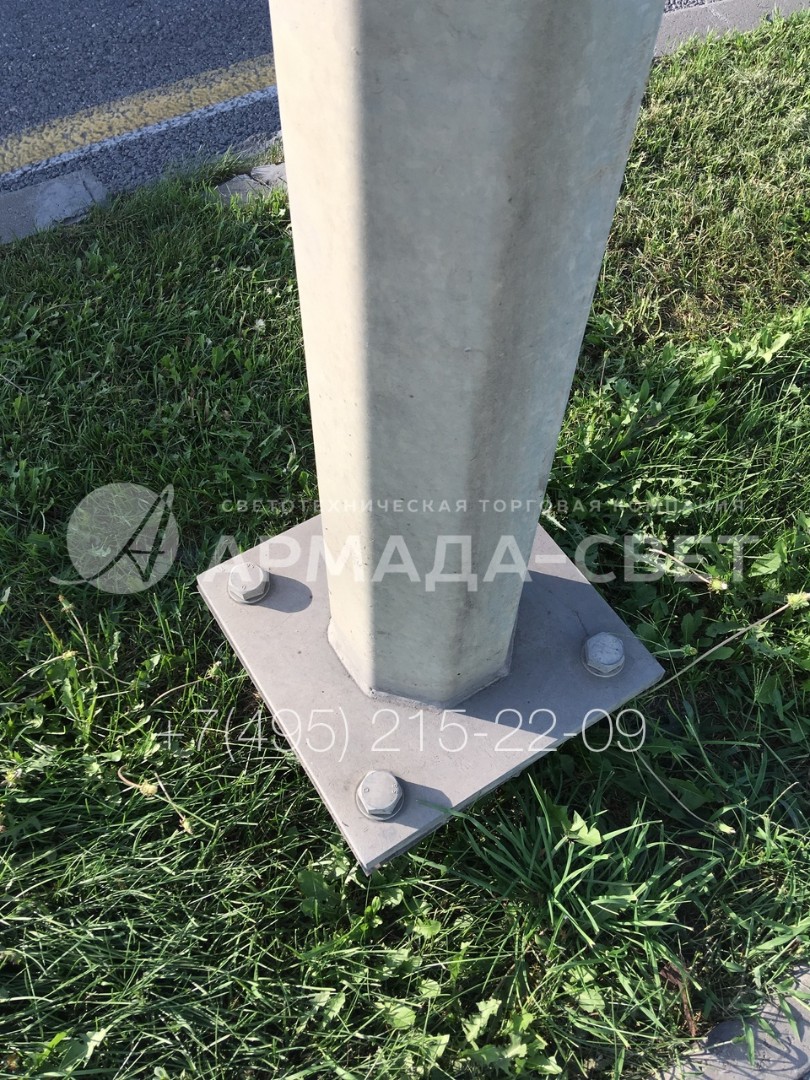

5) Один из вариантов монтажа опоры ОГК – фланец. Это квадратная деталь с четырьмя отверстиями, с помощью которой наземная часть приваривается к закладной детали фундамента. Для крепления используются болты с гайками. Этот способ установки облегчает процесс монтажа и выравнивания наземной части. При необходимости болты можно открутить и выполнить демонтаж ствола.

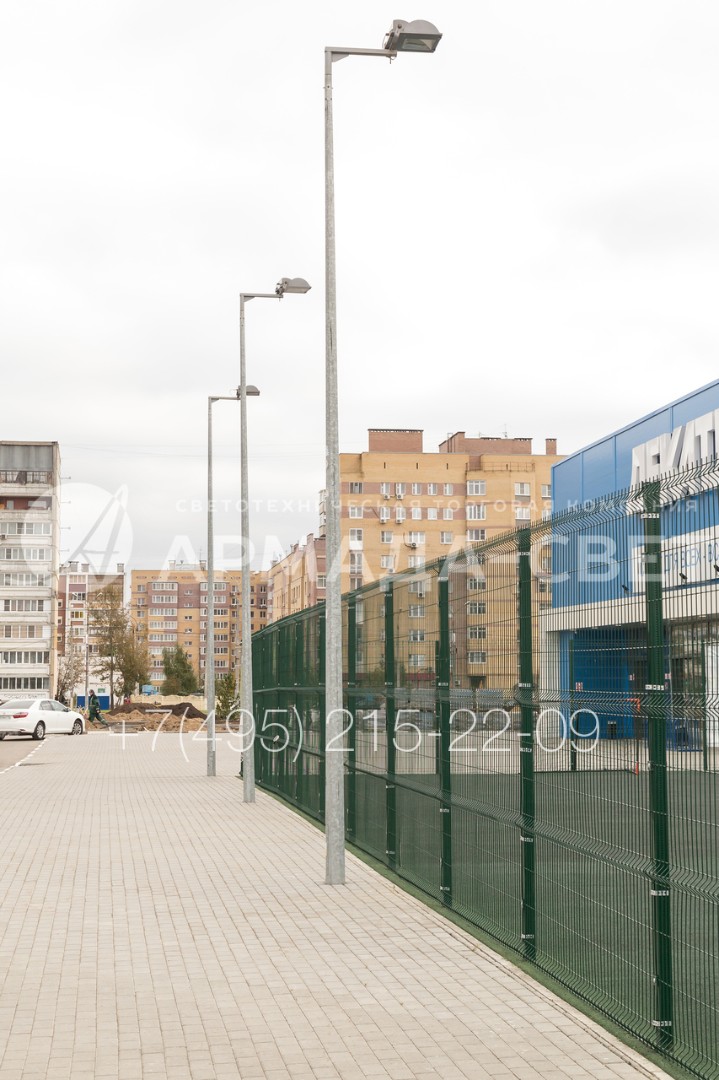

6) Осветительные опоры ОГК могут быть адаптированы под установку разных видов осветительного оборудования для решения различных задач в сфере освещения. На представленном фото на стволах установлены небольшие кронштейны под прожекторы освещения с монтажной скобой для изменения угла наклона светового прибора. Они освещают поверхность футбольного поля.

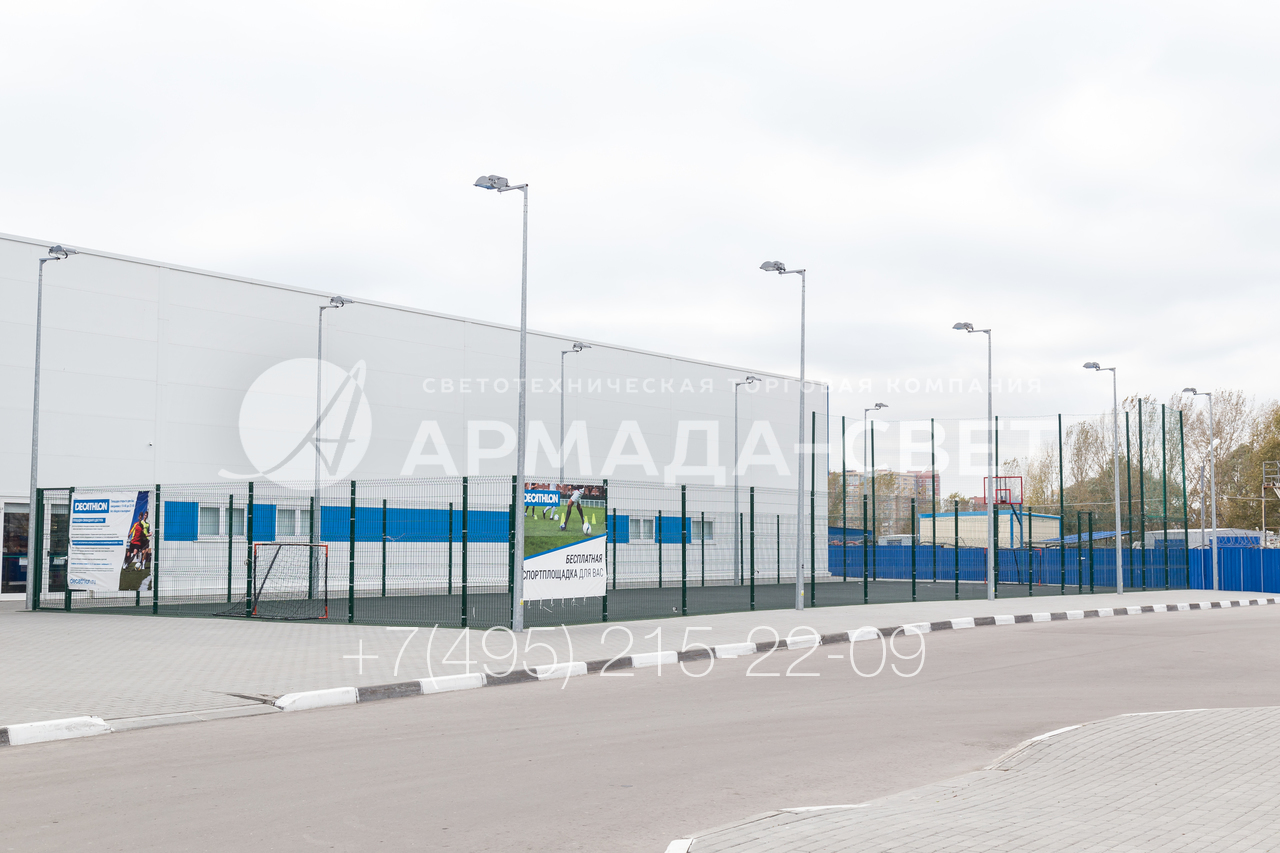

7) На фотографии представлены опоры типа ОГК с прожекторами направленного света. В такой комплектации они применяются для освещения футбольного поля перед торговым центром, где продаются спортивные товары. Путем внесения небольших изменений в конструкцию эти изделия можно адаптировать для освещения промышленных территорий, складов, стоянок.

8) Опоры типа ОГК часто можно увидеть вдоль автомобильных дорог. С их помощью строится экономичное и эффективное освещение транспортных магистралей малой и средней загруженности. Они ценятся специалистами за оптимальное сочетание технических характеристик и стоимости, универсальность установки и совместимость с разными типами кронштейнов.

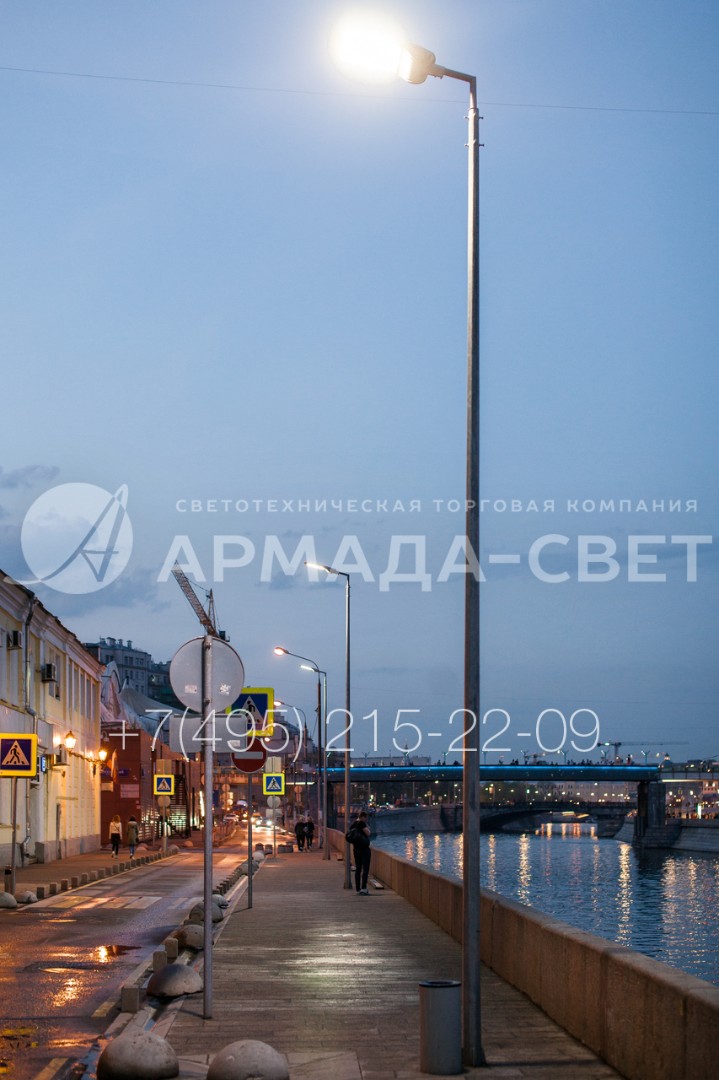

9) Световые опоры ОГК, несмотря на свой индустиральный дизайн, могут применяться для освещения набережных в населенных пунктах. На фото изображена фланцевая опора, которая установлена на тротуаре вдоль реки в одном из российских городов. На верхушке конструкции смонтирован консольный светильник с газоразрядной лампой.

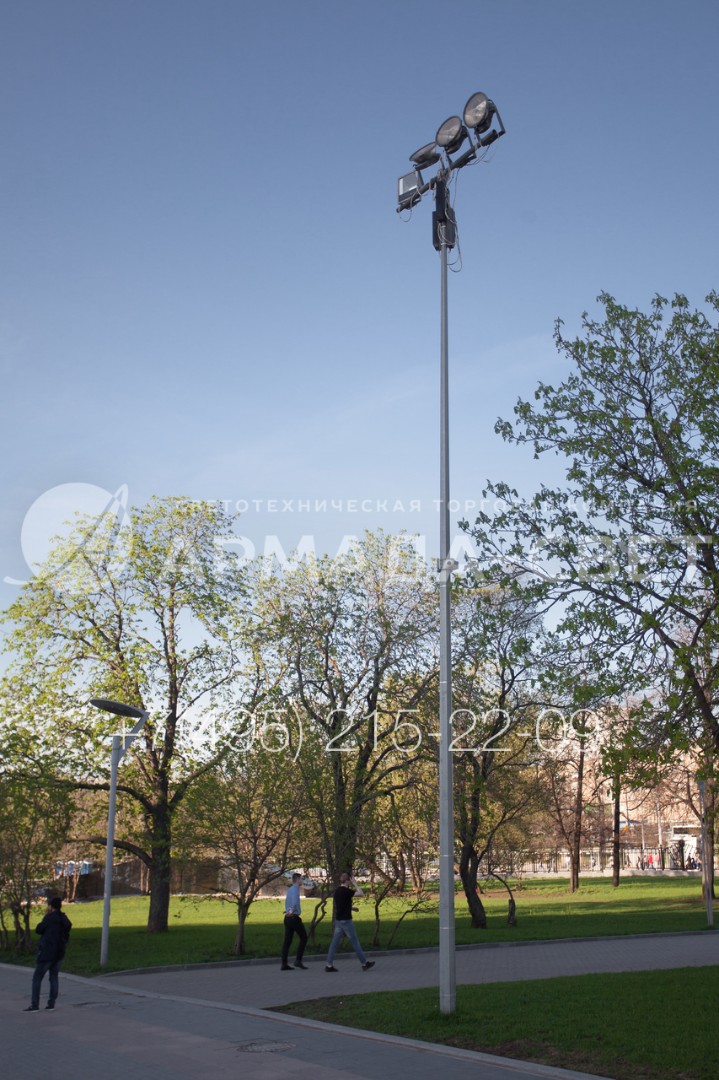

10) На фото представлен один из примеров универсального использования осветительной опоры. В этом случае на ней закреплено сразу 4 прожектора направленного света. Они имеют большой вес, однако благодаря граненому поперечному сечению ствола инженерная констркуция выдерживает эту нагрузку.

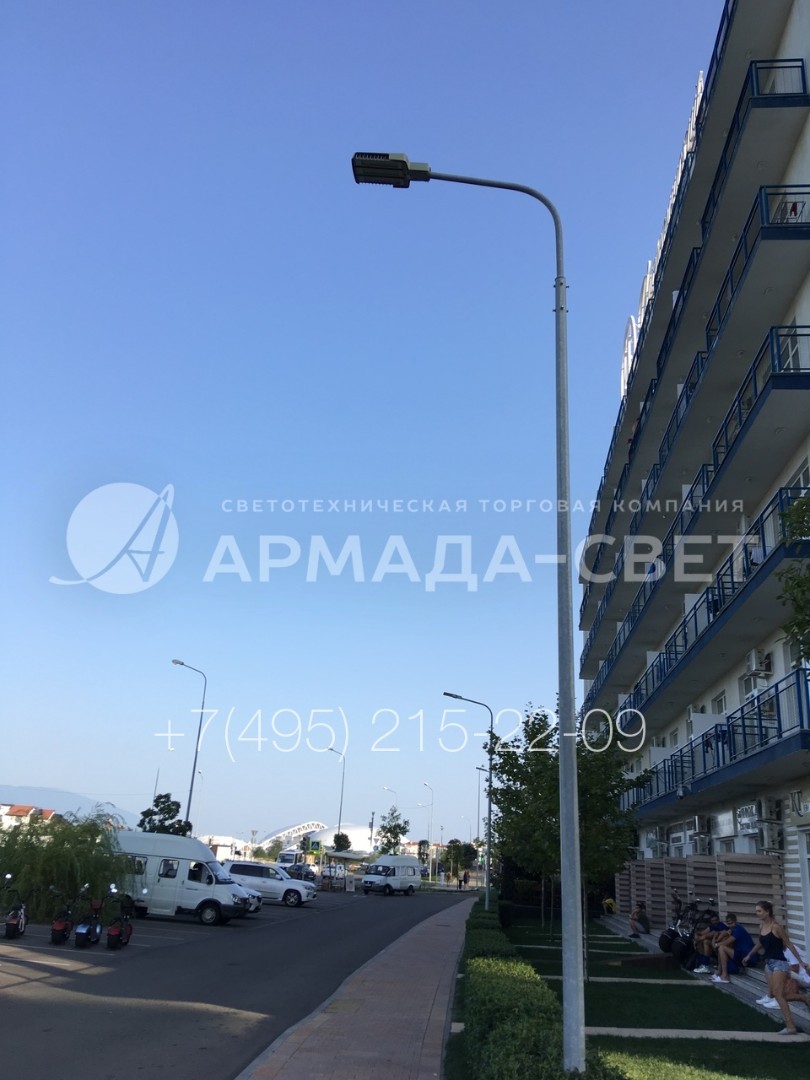

11) Опора типа ОГК с консольным светильником устанволена на территории санатория в приморском городе. Она выбрана проектровщиками за длительный срок службы и другие преимущества. Производитель гарантирует, что конструкция сохранит технические характеристики независимо от климатических условий до 30 лет. Для защиты от коррозии используется метод цинкования.

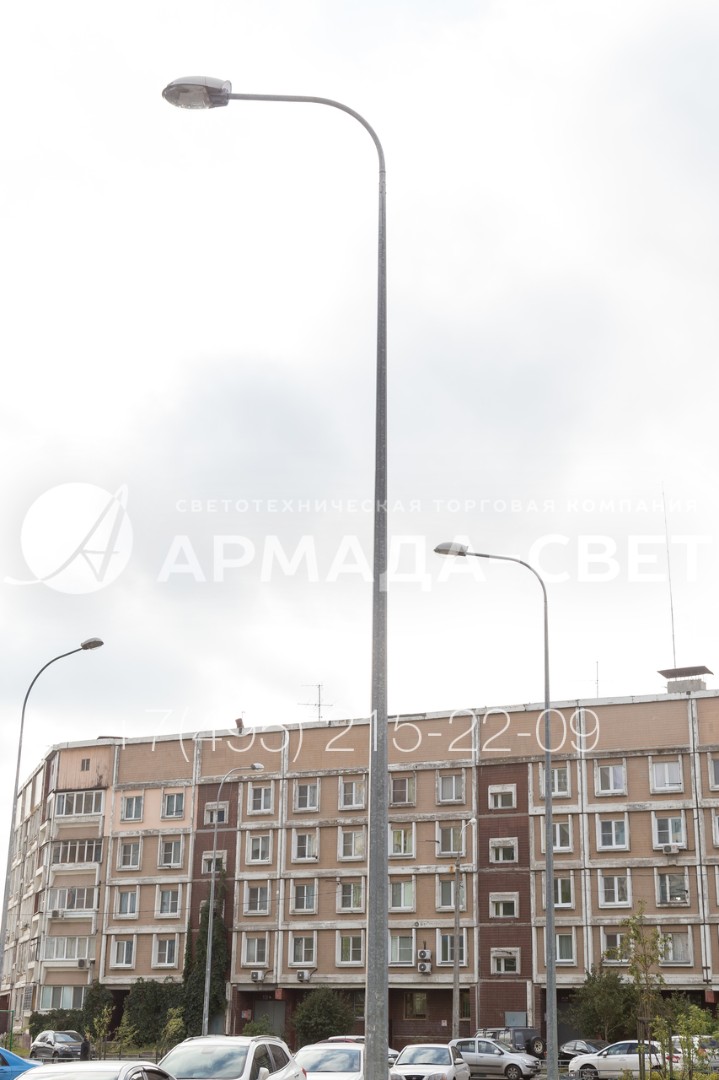

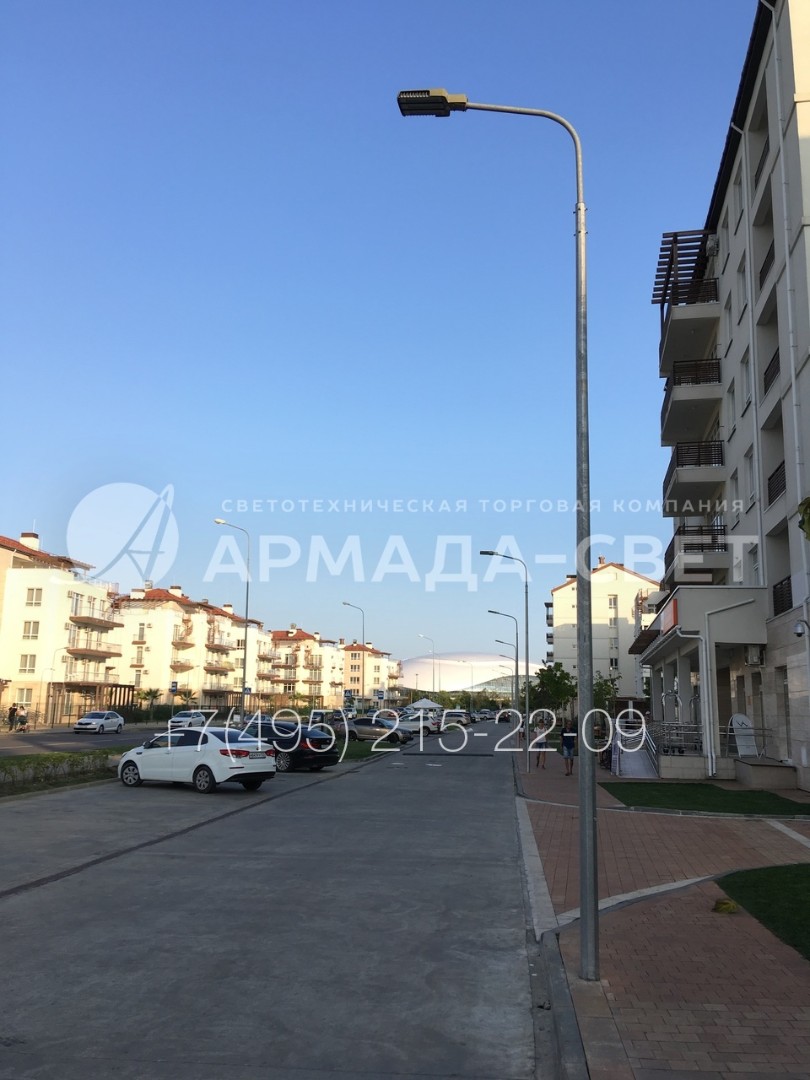

12) На фото приведен пример использования опоры ОГК для освещения улиц в городе. Изделия делаются из тонкого листа стали, но имеют большую прочность благодаря многогранному поперечному сечению. Поэтому часто на стволы, помимо светильников с кронштейнами, крепят дорожные знаки, информационные таблички и указатели.

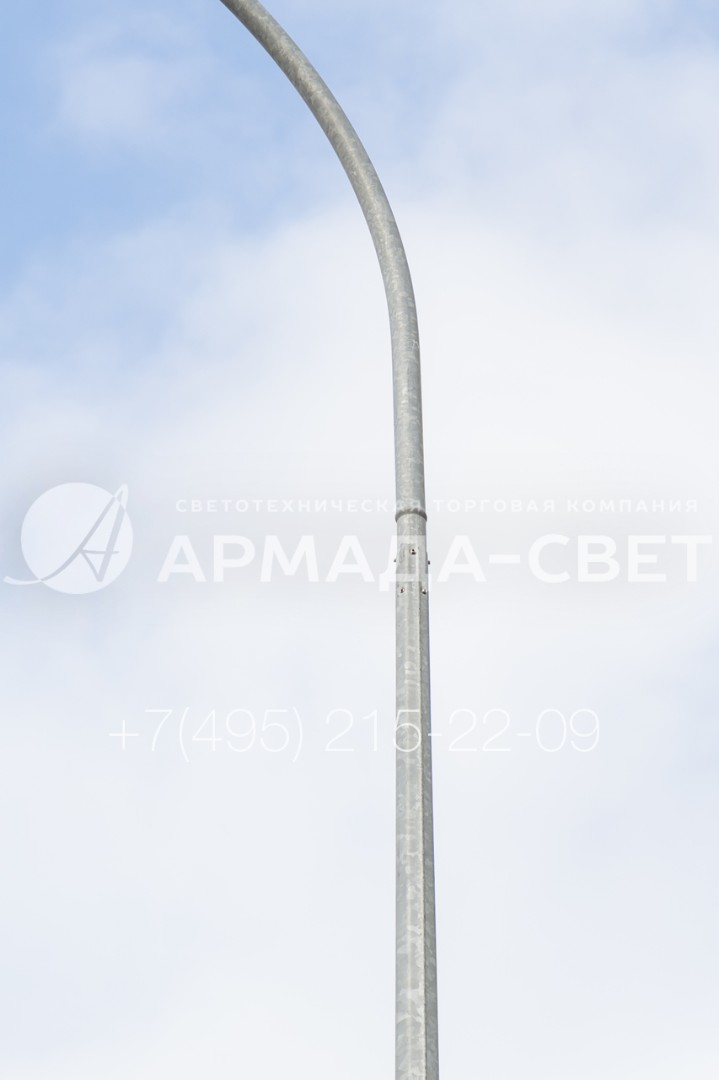

13) Возможность устанавливать разные типы кронштейнов обеспечивается благодаря универсальному оголовку осветительной опоры. Он совместим с разными моделями кронштейнов, у которых имеется хвостовик. На фото видны головки болтов, которые фиксируют кронштейн. При правильном выборе длины они не портят дизайн инженерной конструкции.

14) Ствол опоры ОГК имеет коническую форму. Диаметр оголовка существенно меньше диаметра основания. Это сделано для того, чтобы уменьшить материалоемкость, вес и стоимость изделия, а также повысить стабильность при сильном ветре и под высокой нагрузкой. Разница в весе верхней и нижней части позволяет опустить центр тяжести конструкции ближе к уровню земли.

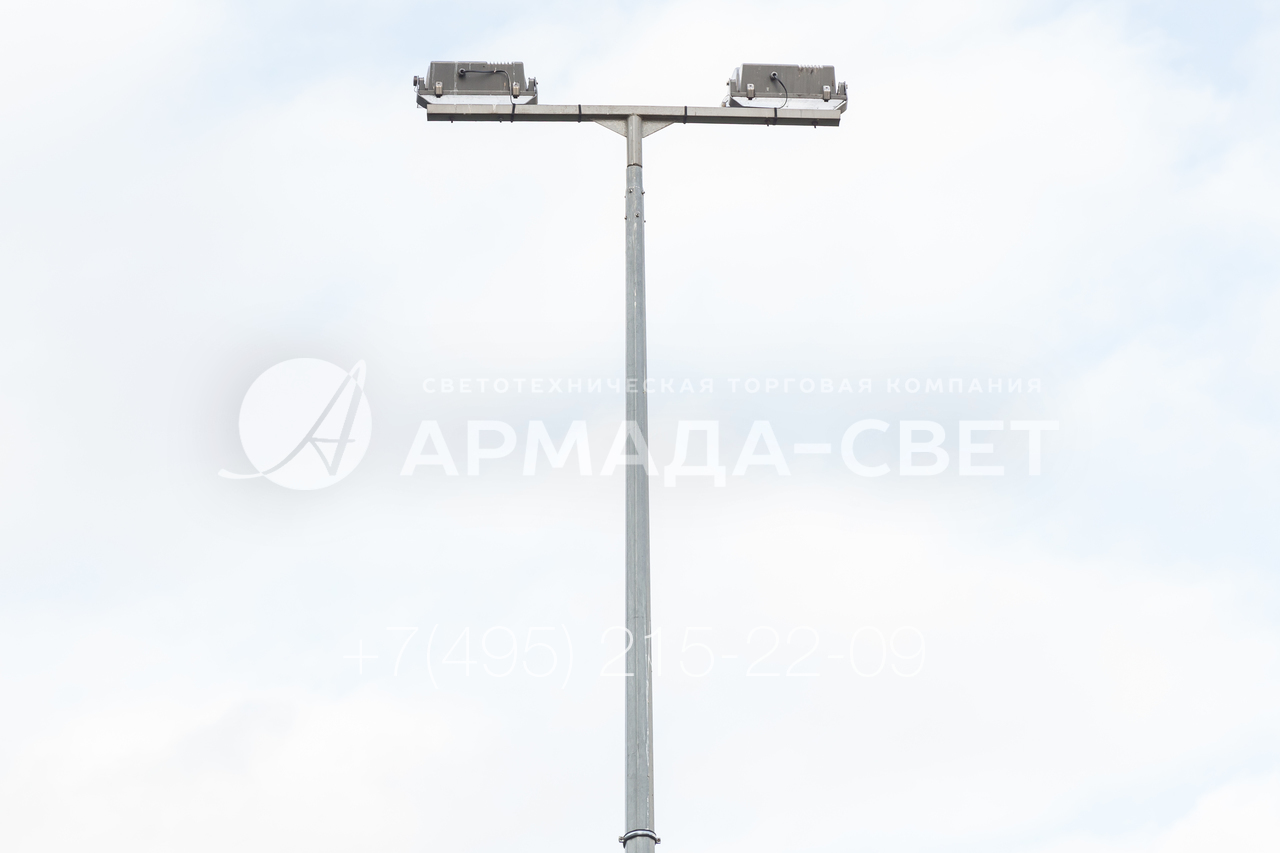

15) На фото изображена верхняя часть граненой конической опоры, на которой установлен Т-образный кронштейн под прожекторы освещения. Такой вариант применяется в случае, когда необходимо создать направленное освещение в нужной точке площадки. Прожекторы имеют механизм изменения наклона, чтобы можно было правильно позиционировать луч.

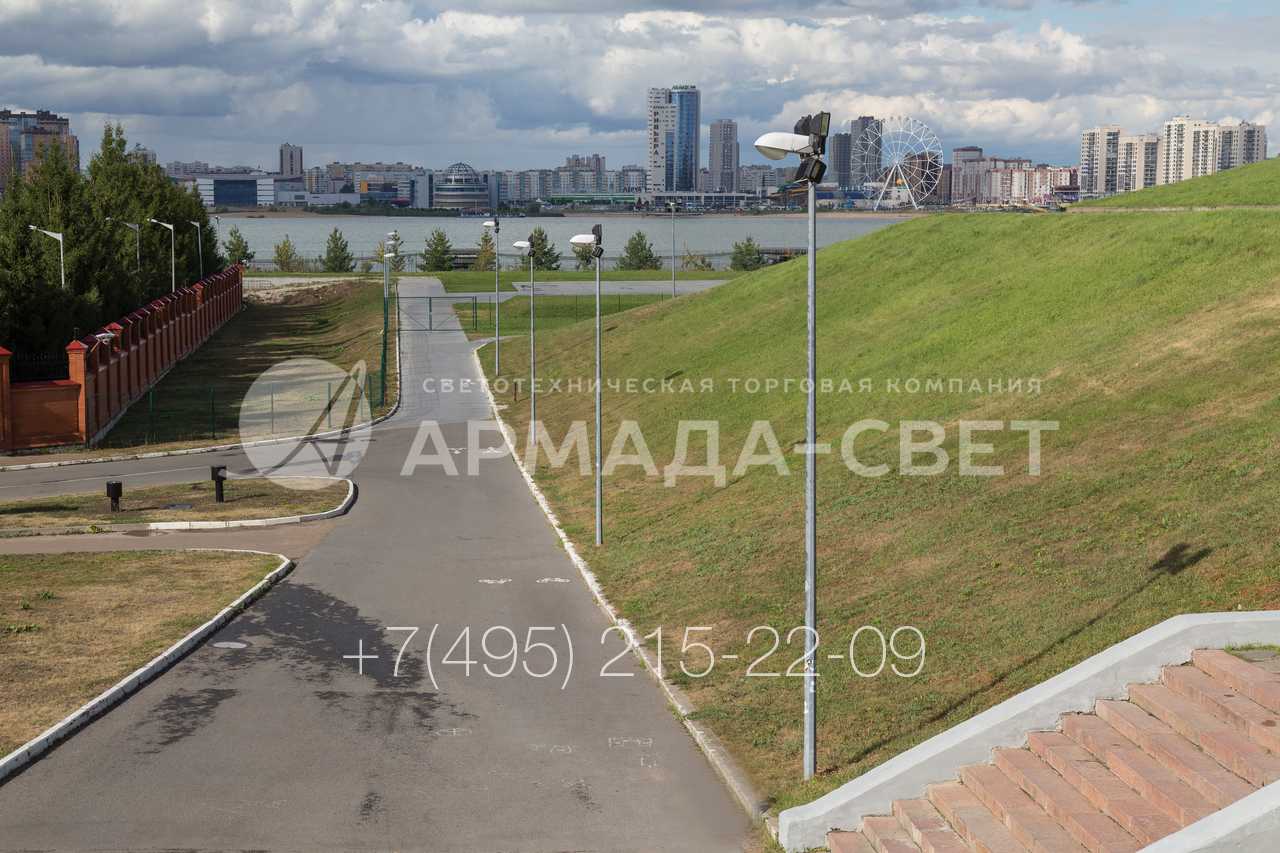

16) Опоры с граненым коническим стволом могут выполнять сразу несколько задач по освещению объекта и заменять несколько инженерных конструкций. В представленном на фото варианте они оснащены консольными светильниками с газоразрядными лампами и прожекторами, которые освещают курган, расположенный с противоположной стороны.
