Область применения: Освещение центральных магистралей, транспортных развязок, мостов, а также освещение второстепенных дорог, дворов, парков, площадей, парковок и пр.

Назначение опоры: Несиловая
Высота (м): 7
Вес (кг): 58-91
Тип опоры: НФГ
Верхний диаметр (мм): 58-75
Форма ствола опоры: Граненая
Нижний диаметр (мм): 135-150
Способ установки: Фланцевая
Размер фланца (мм): 250-300
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Количество крепежных отверстий: 4
Артикул производителя: ОГК-7

В наличии

Цена: от 16 907 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Опоры ОГК 7 предназначены для обустройства освещения шоссейных дорог, второстепенных трасс, мостовых сооружений, а также пешеходных зон, дворовых территорий, автомобильных парковок и т. д.

Материалы и технология изготовления

Изделия из листовой стали формируются методом гибки и свариваются на автомате под флюсом единственным продольным швом. Для средней полосы и южных регионов ОГК 7 производятся из марочной стали СТ-3. Для районов с суровым климатом — из низколегированной 09Г2С.

В качестве основания для монтажа опоры ОГК 7 на месте установки служит металлический фланцевый закладной элемент, погружаемый в предварительно подготовленный фундамент.

Антикоррозионное покрытие

Минимальная толщина цинкового слоя для защиты поверхности изделий от коррозии составляет 100 мкм. Защитное покрытие наносится горячим методом по ГОСТ 9.З07-89.

Оцинковка опор не является декором, это исключительно функциональная опция. Цвет покрытия — неоднородный серый в оттенках разной яркости.

Антикоррозионное покрытие поверхности опорных конструкций гарантированно сохраняет свои свойства в течение минимум 15 лет.

Габаритные размеры опор

Основные параметры опор ОГК

Наименование	Цена	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГК		d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГК-7	16 907 ₽	58	135	250	160	58	7
ОГК-7	26 527 ₽	75	150	300	200	91	7
ОГК-7	18 073 ₽	58	135	300	200	62	7

Пример использования опор

Галерея

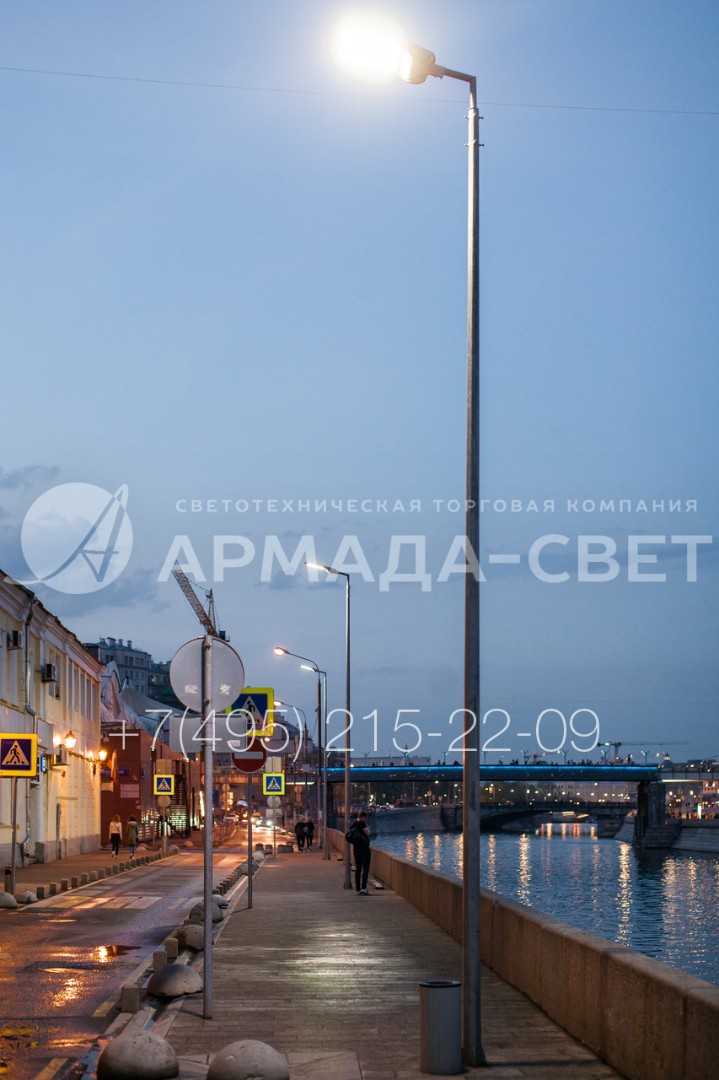

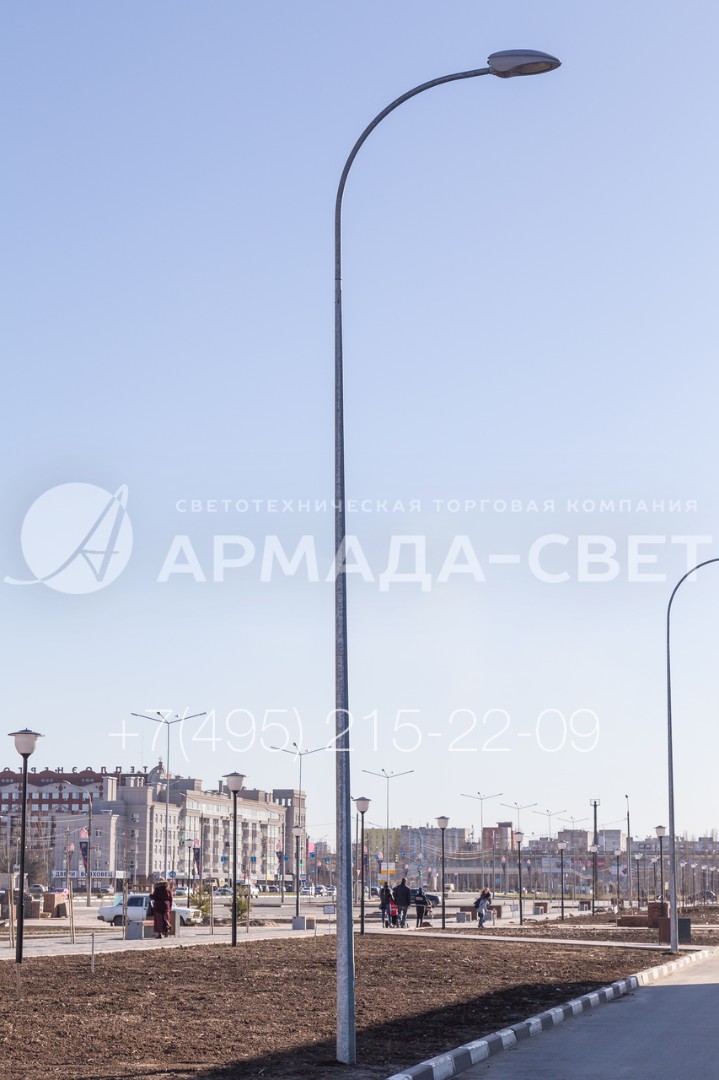

1) Осветительные опоры ОГК установлены на речной набережной для освещения тротуара и проезжей части. Эти изделия являются несиловыми, кабели к ним подводятся только под землей. Это позволяет защитить электрические линии от обрыва при намерзании на них льда и налипании снега в холодное время года.

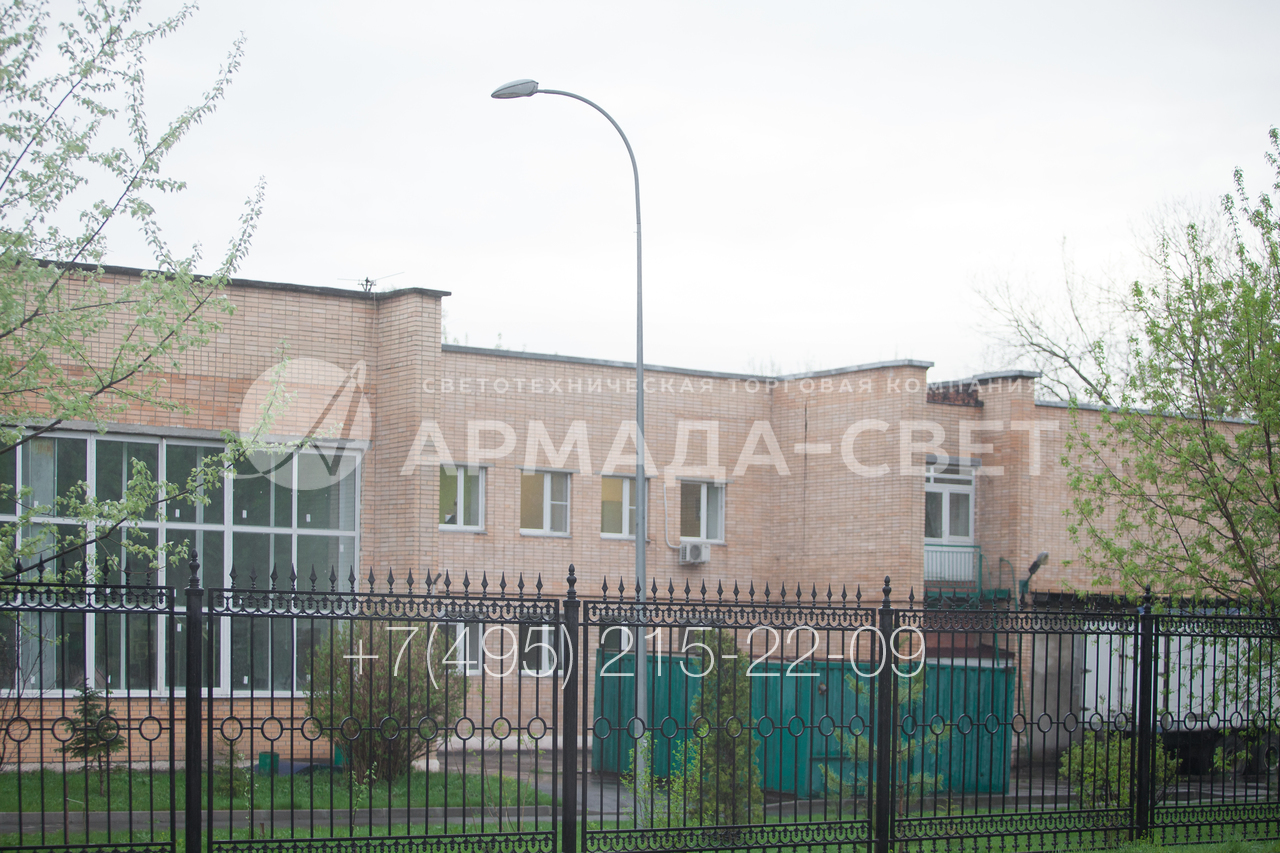

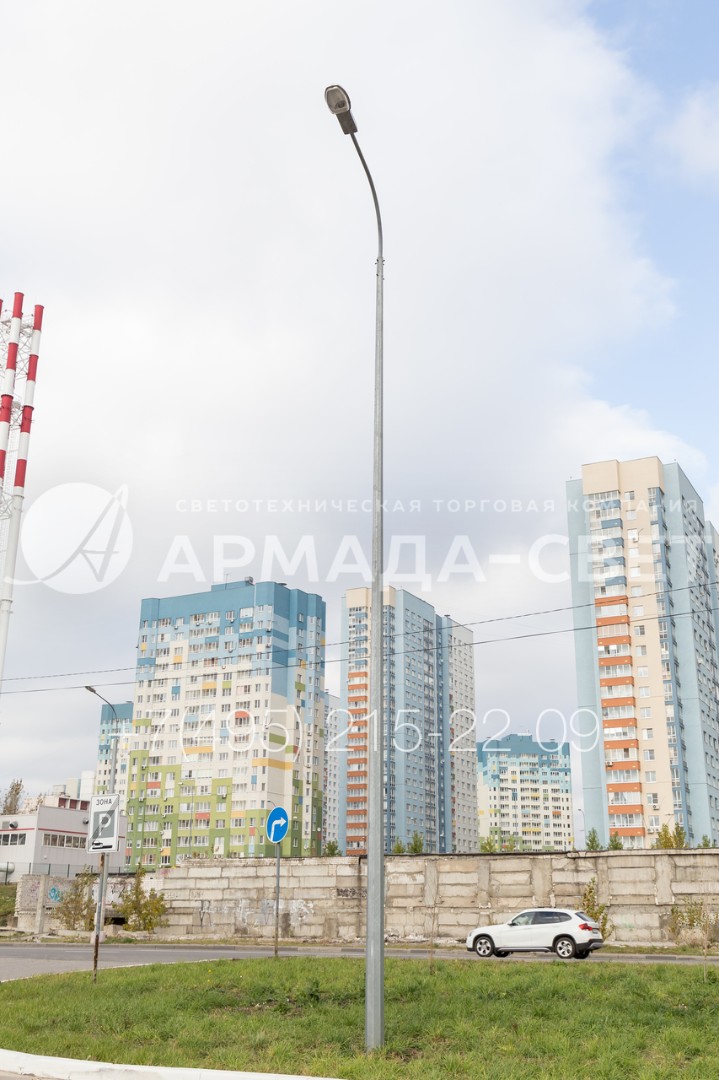

2) Опоры ОГК можно применять для освещения территорий образовательных и медицинских учреждений. Они имеют оптимальное соотношение цены и характеристик, не требуют дорогостоящего обслуживания. На фото представлена опора с радиальным консольным кронштейном с большой высотой и длиной вылета.

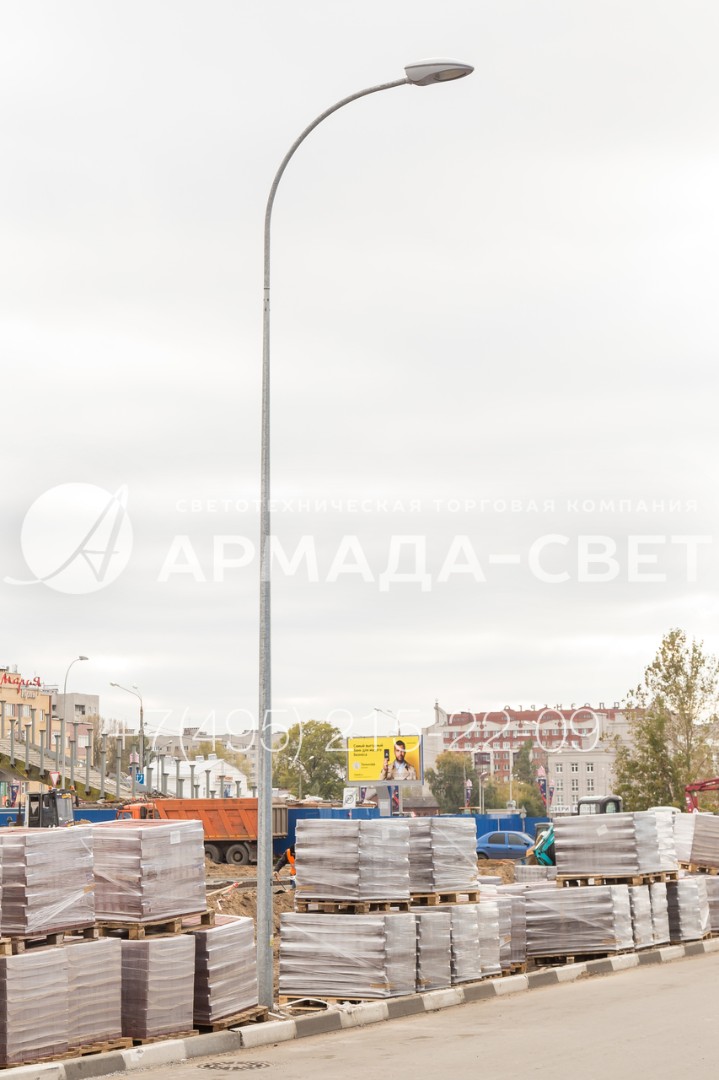

3) Внешний вид граненых осветительных опор можно улучшить за счет окрашивания. Поверхность ствола по индивидуальному заказу можно покрывать слоем порошковой краски. Цвет выбирает покупатель при оформлении заказа на заводе. Можно выбрать любой вариант из палитры RAL. Однако цинкование все равно выполняется для более надежной защиты от коррозии.

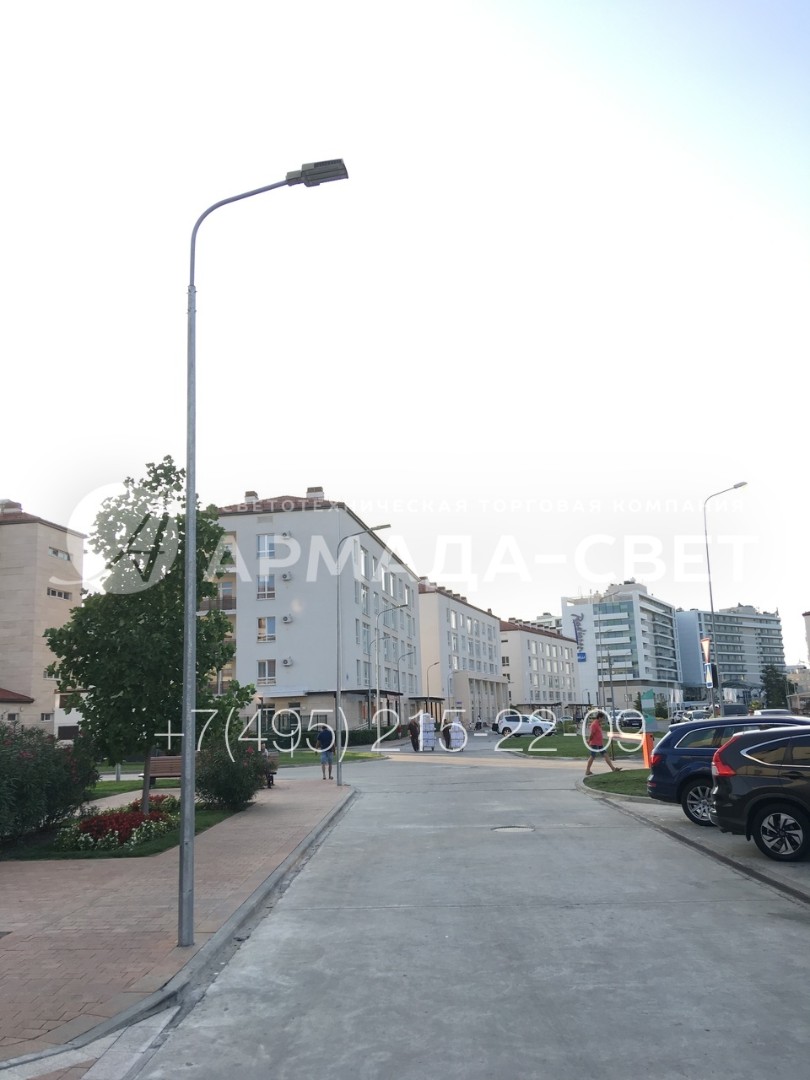

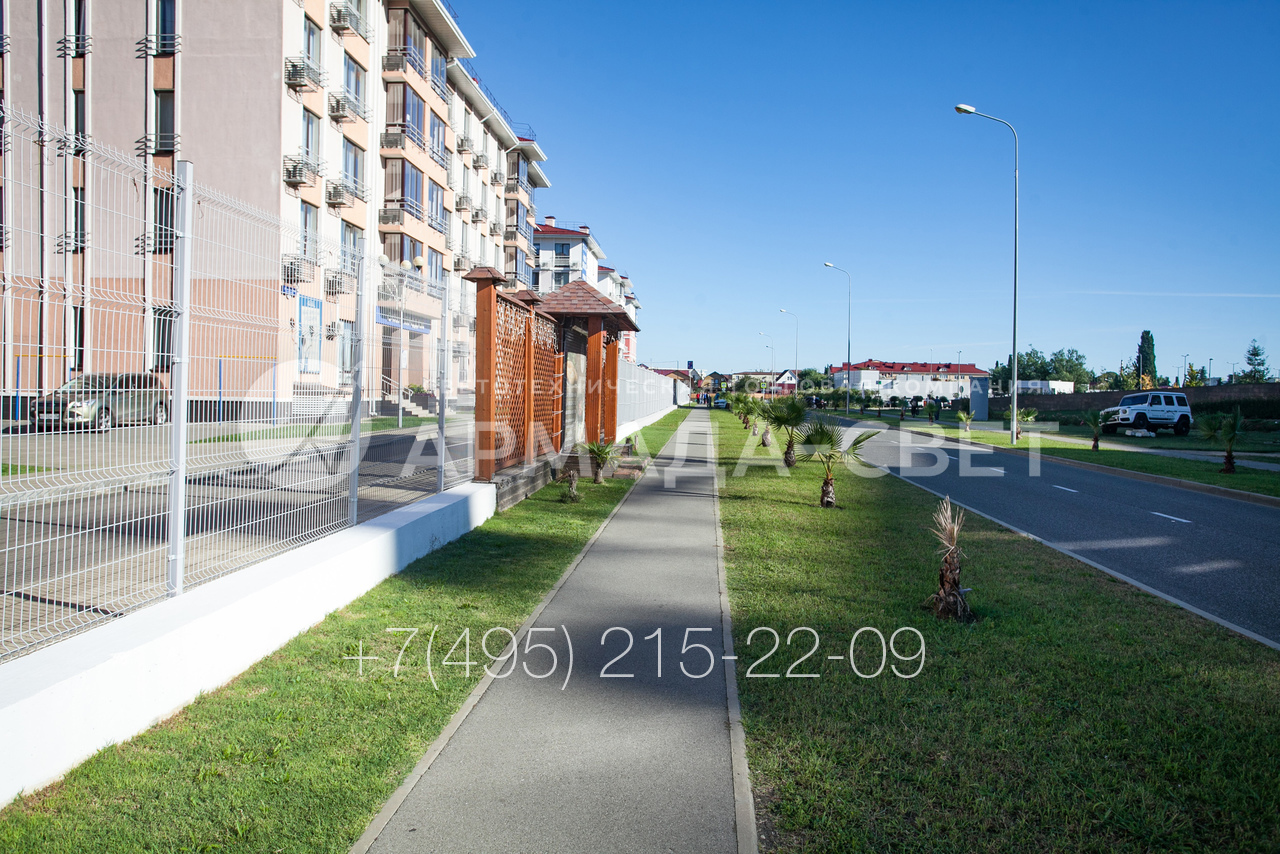

4) Опора высотой 7 метров с граненым коническим стволом может осветить дорогу для подъезда транспорта к многоквартирным жилым домам. Чтобы улучшить внешний вид инженерной инфраструктуры и защитить кабели от повреждений, они прокладываются под землей в предварительно вырытых котлованах между фундаментами опор.

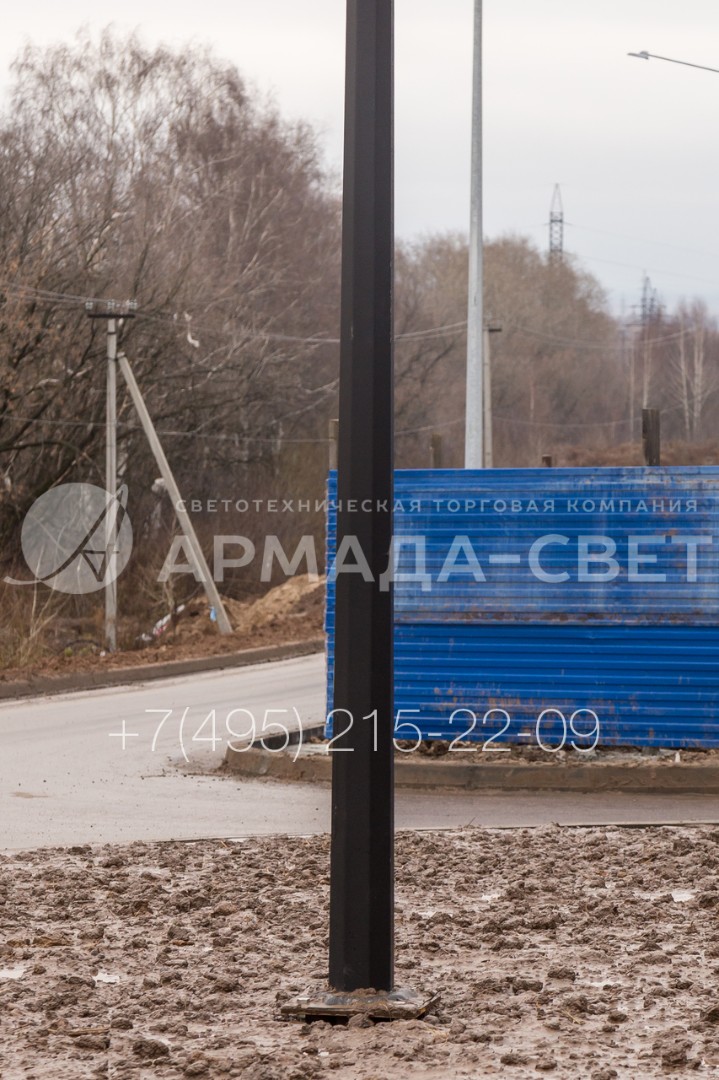

5) Подключение силовых линий к осветительным опорам производится при строительстве инженерной сети. Для этого необходимо вырыть котлованы и уложить в них провода в защитных полиэтиленовых оболочках. Ввод проводов внутрь ствола также производится под землей через отверстие в хвостовике. Поэтому после окончания работ силовые линии не видны на улице.

6) При подземной подводке силовых линий к опорам типа ОГК роются глубокие траншеи. Это нужно для того, чтобы исключить повреждение кабеля при проведении работ на поверхности земли. Например, мощение тротуарной плитки вокруг стволов не приводит к обрыву линии и прекращению работы осветительной сети.

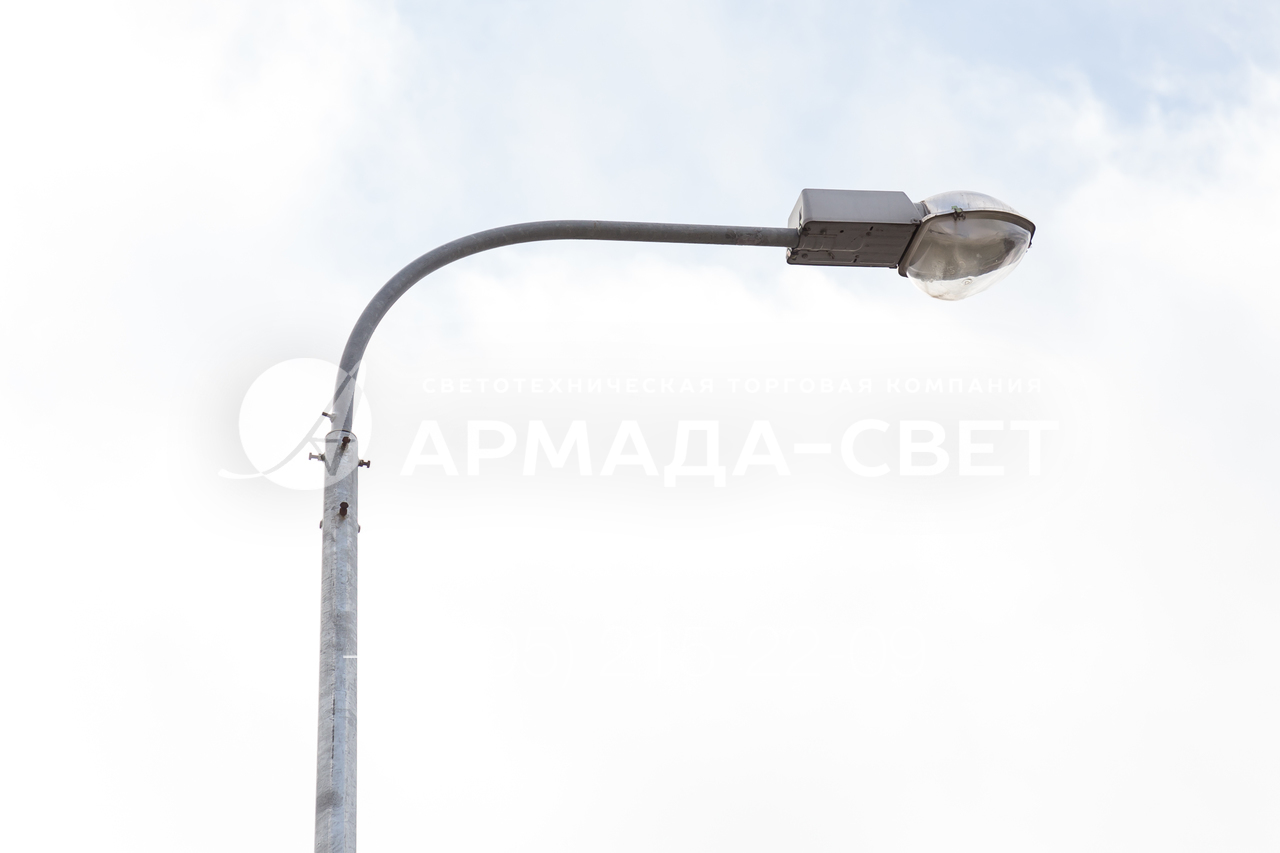

7) На фото изображен радиусный кронштейн с одним рожком под консольный светильник. На нем установлен световой прибор с прозрачным рассеивателем и газоразрядной лампой. Пускорегулирующая аппаратура установлена непосредственно в корпусе светильника. Кронштейн закреплен в оголовке опоры ОГК с помощью 8 болтов.

8) Все несиловые опоры типы ОГК подключаются к электричеству под землей. Чтобы соединить подземные провода и внутреннюю проводку ствола используется ревизионное отверстие в нижней части конструкции. В нем установлена клеммная колодка. Отверстие размещено чуть выше уровня земли, чтобы все работы можно было выполнять без использования специальных механизмов.

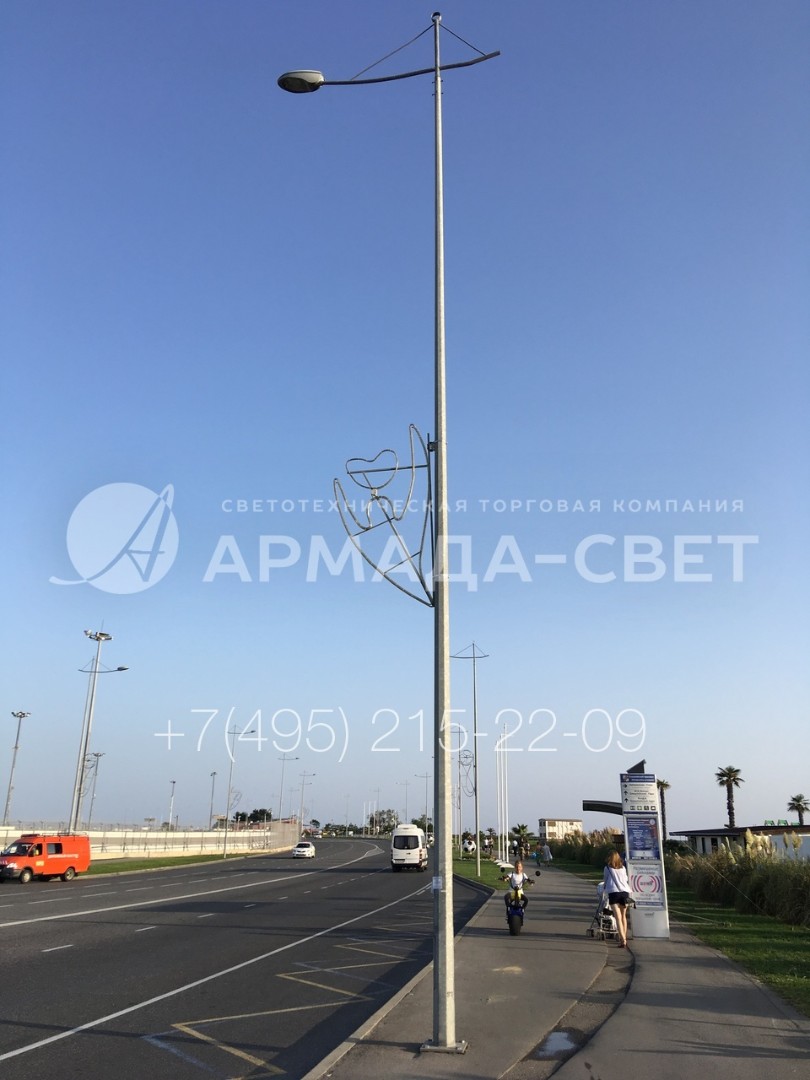

9) Главная особенность осветительных опор с граненым поперечным сечением – очень большая несущая способность. На представленной фотографии ствол конструкции оснащен декоративным светильником с 4 осветительными приборами и большим количеством украшений. Несмотря на большой вес, ствол выдержит эту нагрузку даже при сильном ветре.

10) Осветительная опора ОГК устанавливается на месте эксплуатации на фланец (возможно изготовление прямостоечных моделей). Фланец прикручивается к ответной площадке закладной детали фундамента. На фото представлена конструкция после окончания процесса установки. При правильно выбранной глубине котлована квадратный подпятник находиться на уровне земли.

11) На фотографии изображены граненые осветительные опоры из листовой стали, которые установлены на территории жилого комплекса. В стандартной комплектации осветительные конструкции делаются производителем в строгом соответствии с типовой технической документацией. Однако при необходимости возможно изготовление по индивидуальному заказу.

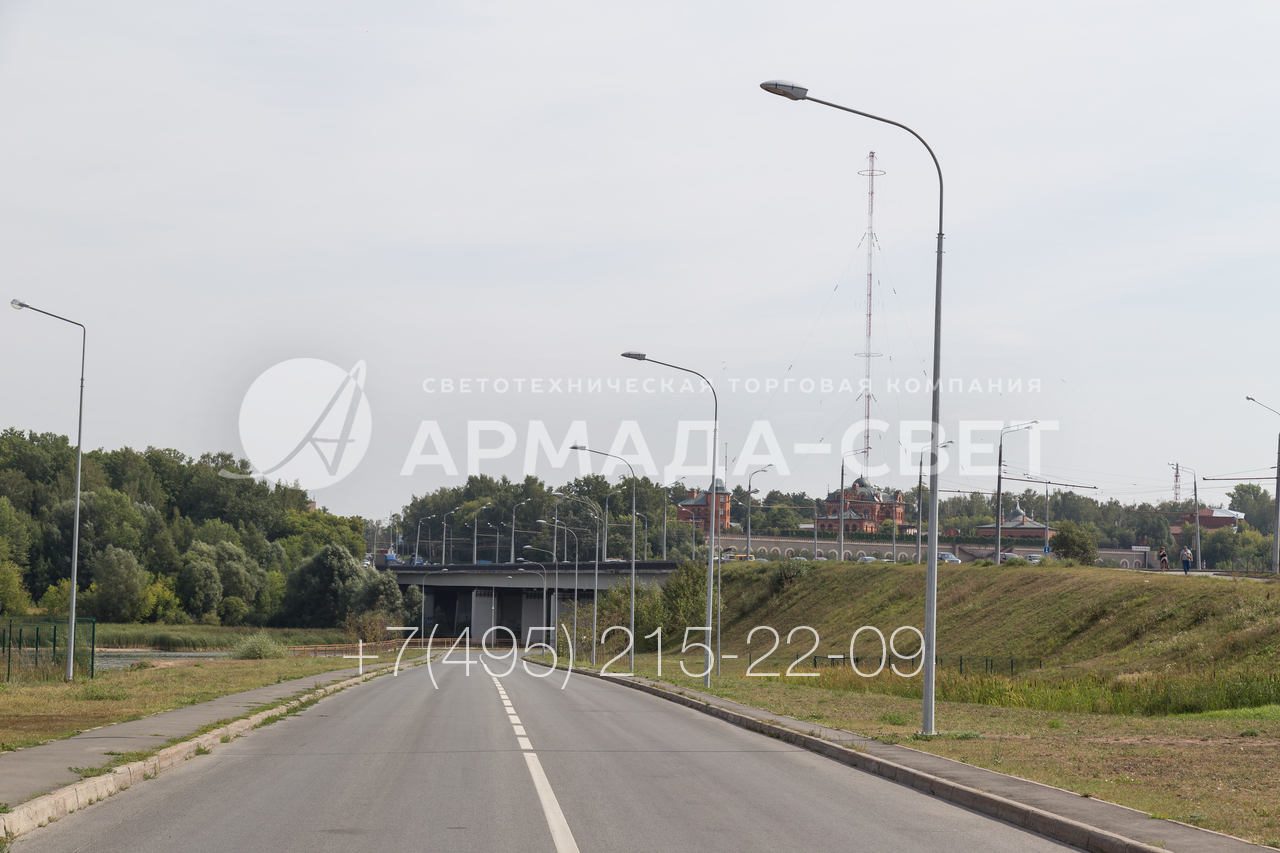

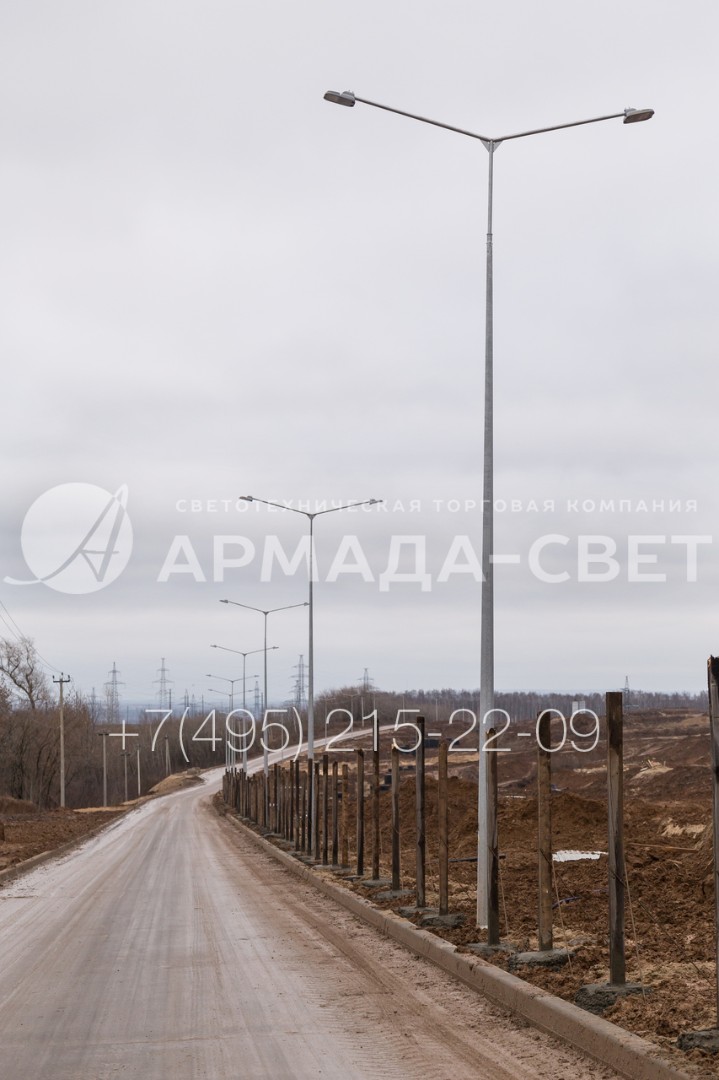

12) На фото представлены осветительные опоры, которые используются для освещения автомобильной дороги. Обратите внимание, что электрические кабели между ними в воздухе отсутствуют. Связано это с тем, что силовые линии проложены под землей в траншеях. Это улучшает внешний вид дороги и защищает провода от повреждений.

13) Конструкции с граненым коническим стволом более естественно смотрятся на территории промышленных предприятий, складов, обочинах автомобильных дорог. Однако если их поверхность окрасить в любой цвет из палитры RAL и установить красивые кронштейны, опоры можно использовать для освещения любых площадок и объектов.

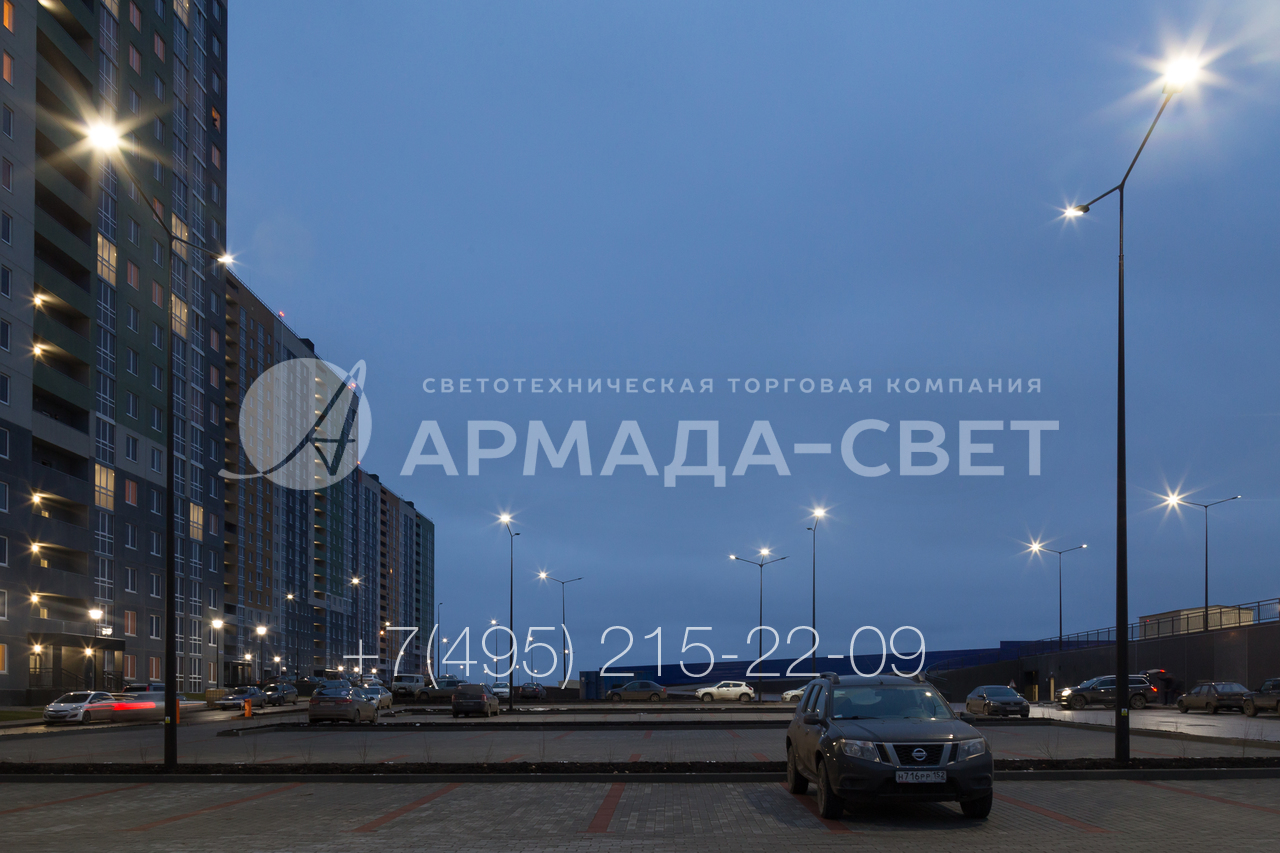

14) На фото осветительные опоры типа ОГК применяются для освещения территории парковки возле многоквартирного жилого дома. На верхушке установлены безрадиусные кронштейны с двумя рожками под консольные светильники. Благодаря большой длине выноса световое пятно располагается далеко от ствола, светильник хорошо освещает площадку.

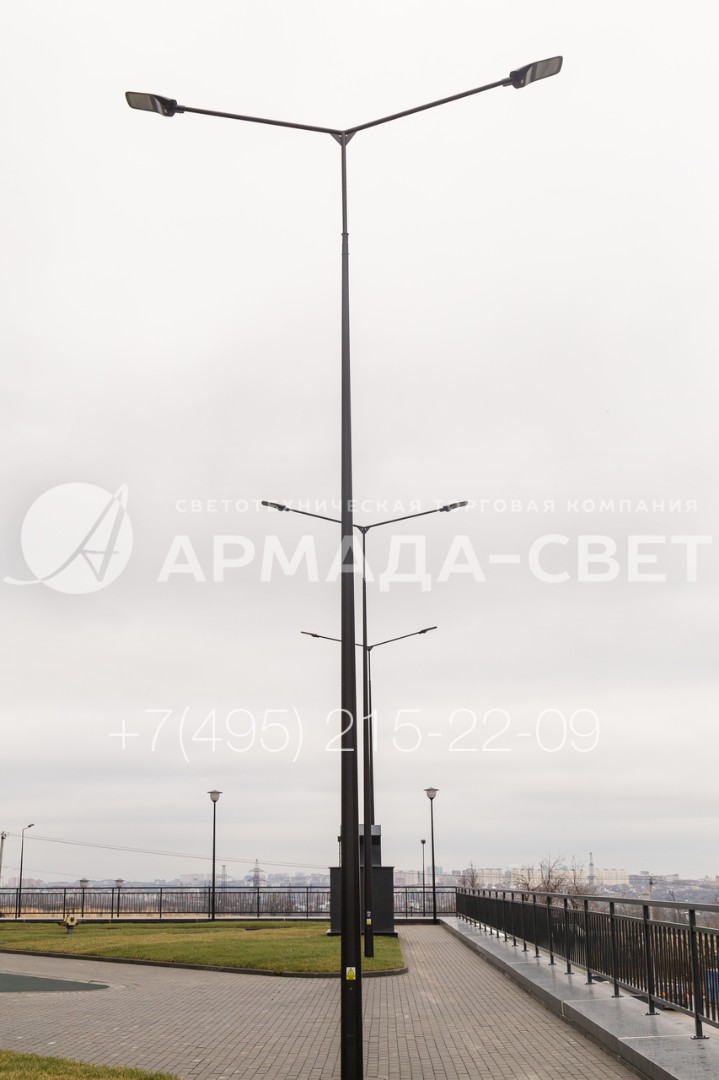

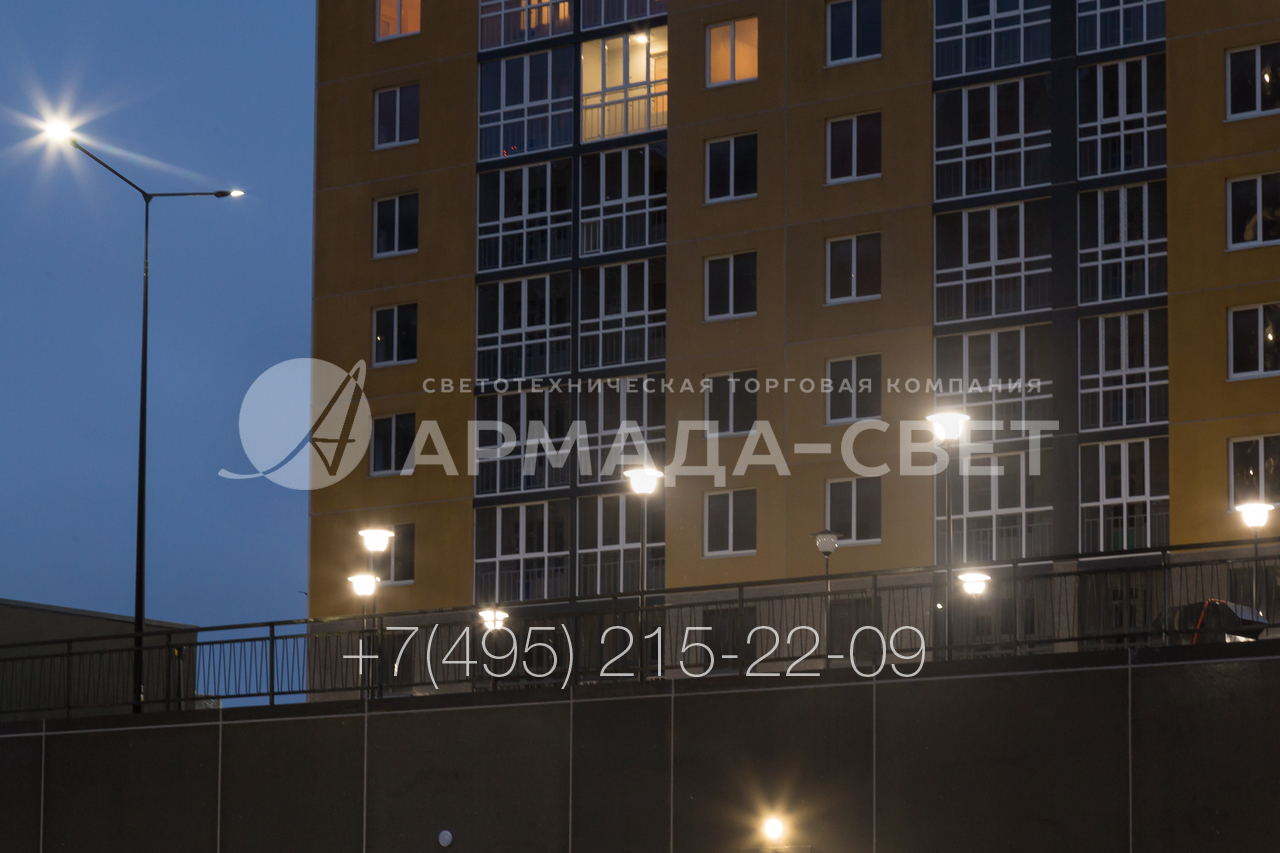

15) Осветительные опоры с граненым коническим стволом можно использовать вместе с другими изделиями для установки систем освещения. На представленной фотографии граненые модели совмещаются с опорами декоративно-паркового освещения. Первые создают заливающий свет, вторые –местное освещение для более безопасного передвижения людей.

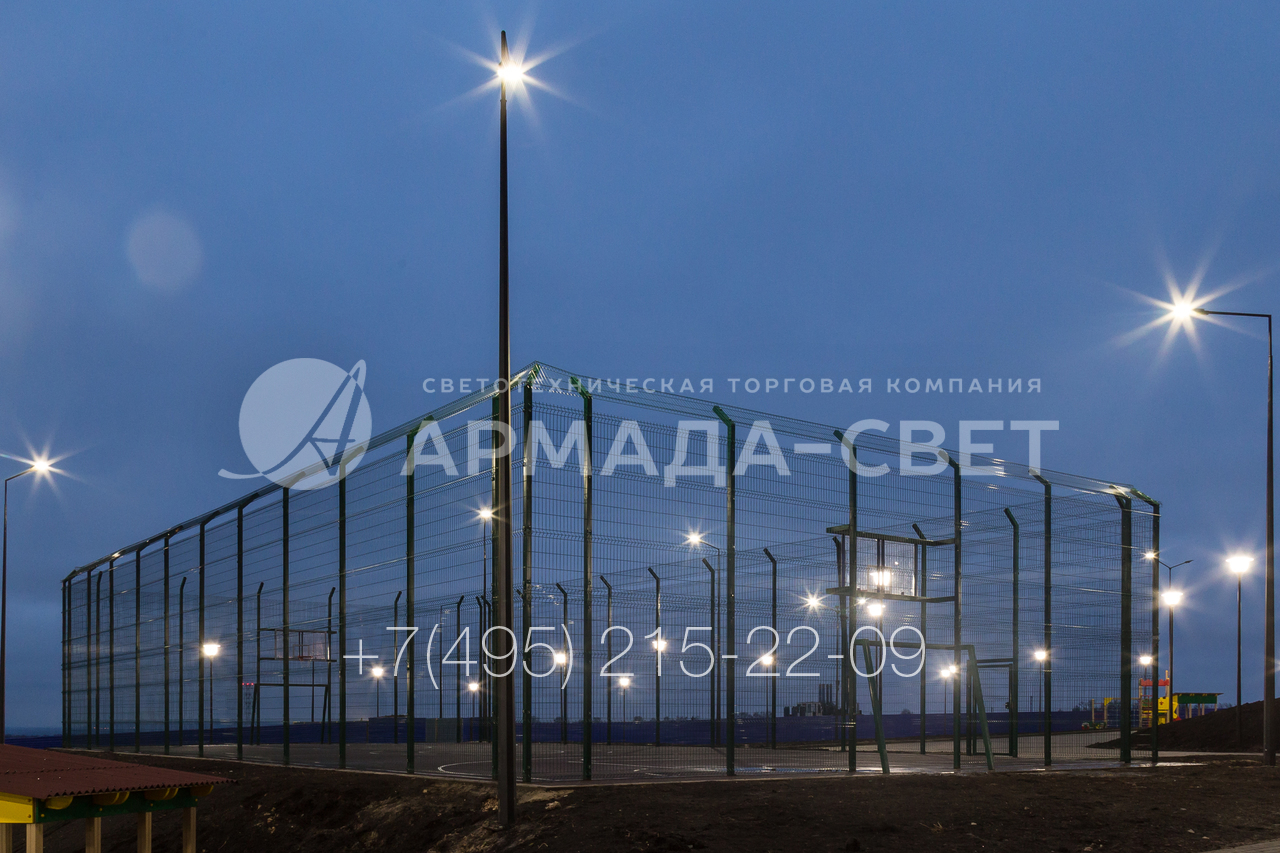

16) На этой фотографии представлен еще один вариант использования гранены осветительных опор. Они применяются для освещения спортивной площадки. Конструкции установлены по углам футбольной площадки. Для более качественного освещения применены длинные консольные кронштейны, которые позволяют разместить светильник прямо над полем.

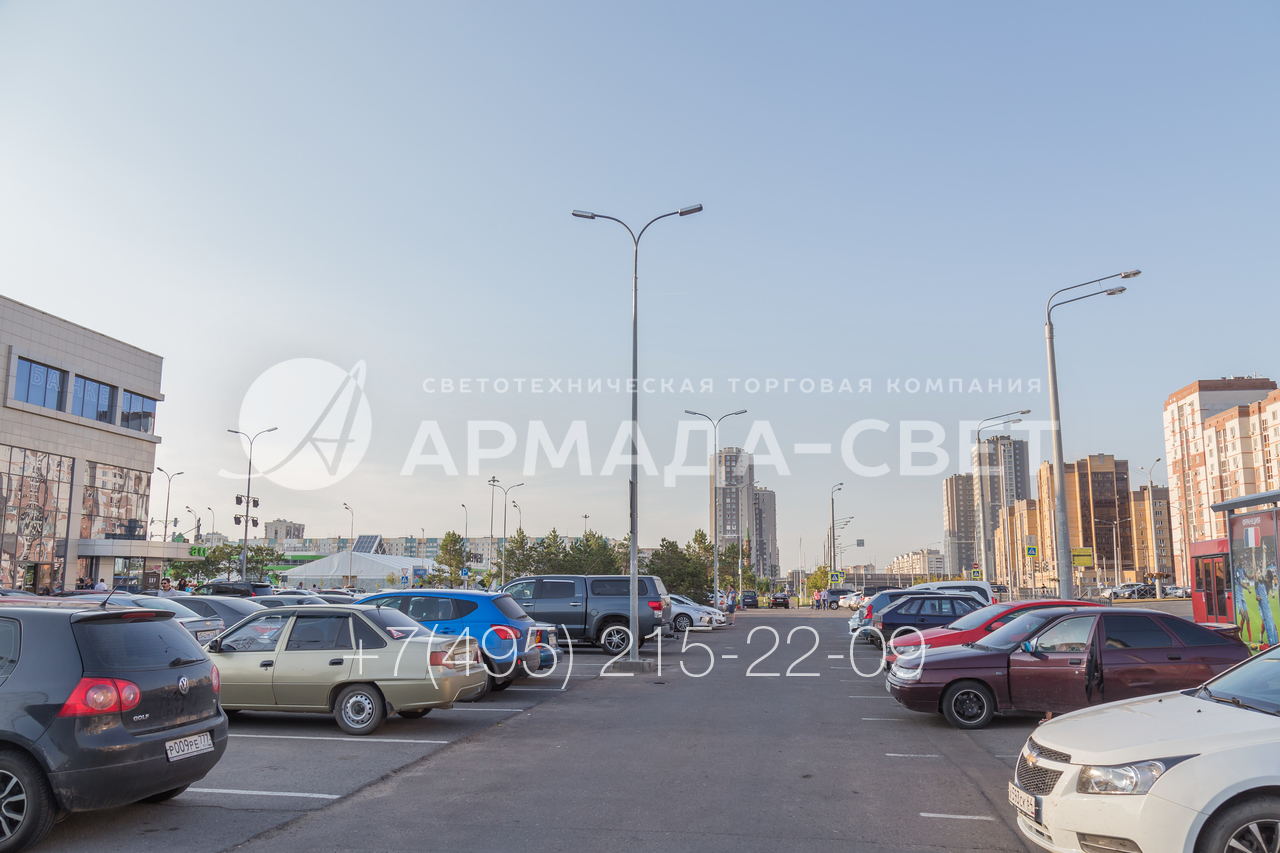

17) Граненые конические опоры из листовой стали установлены для освещения территории парковки перед общественным зданием. Чтобы исключить обрывы силовых проводов из-за ветра или сильного снега, применена подземная подводка кабелей. Благодаря большому количеству светильников инженеры могут сократить число конструкций на площадке и упростить езду.

18) На фото демонстрируется высокая несущая способность осветительных конструкций. Вершины многоугольника, форму которого имеет поперечное сечение ствола, играют роль ребер жесткости. Поэтому на сам ствол можно устанавливать декоративный кронштейн, а также дополнительные элементы украшения прямо на ствол.

19) На фото изображены опоры освещения с граненым стволом, которые используются для освещения дороги с небольшой интенсивностью движения. На верхушке установлены радиусные кронштейны с одним рожком. Высота и длина выноса у них достаточно большие, что позволяет разместить светильник прямо над дорожным полотном.

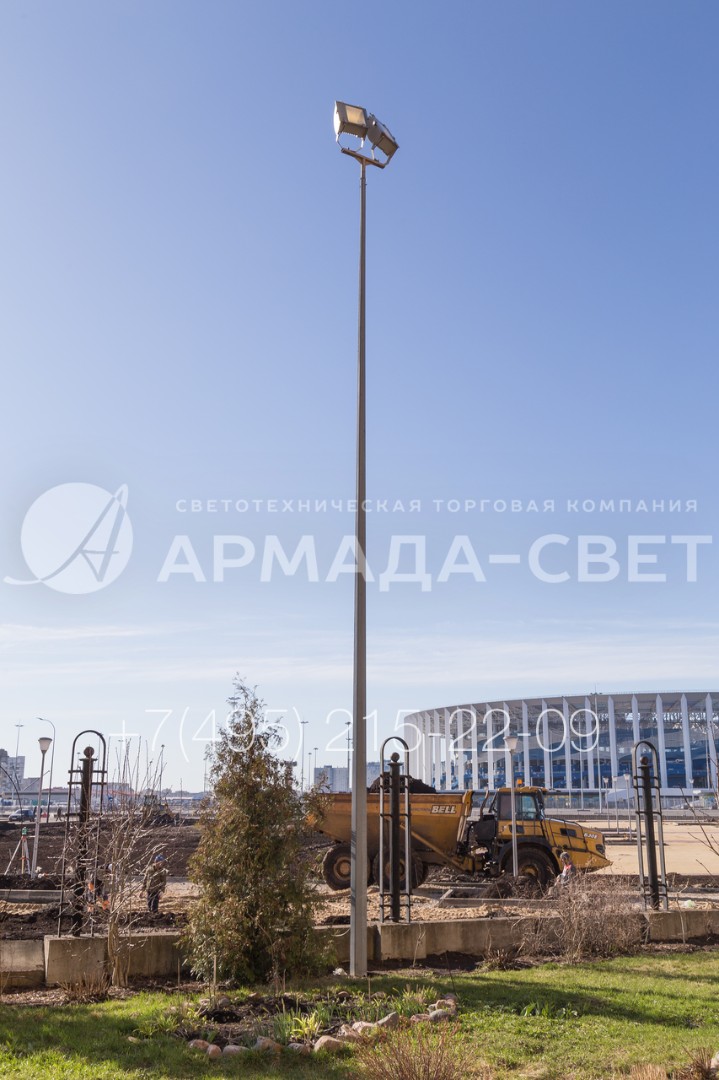

20) На фото изображена граненая осветительная опора, у которой на верхушке вместо светильников установлены прожекторы направленного света. Их особенность в том, что световой поток можно позиционировать точно на нужной точке освещаемого пространства. Таким образом опора адаптируется для освещения памятников архитектуры, ландшафта, спортивных объектов.

21) На фотографии изображена граненая опора с прямостоечным монтажом. Она делается из листовой стали, поэтому внутри остается полость. В ней прокладывается внутренняя проводка ствола, по которой подается электричество от подземных силовых линий к светильникам. Благодаря этой особенности на поверхности конструкции не видны никакие кабели.

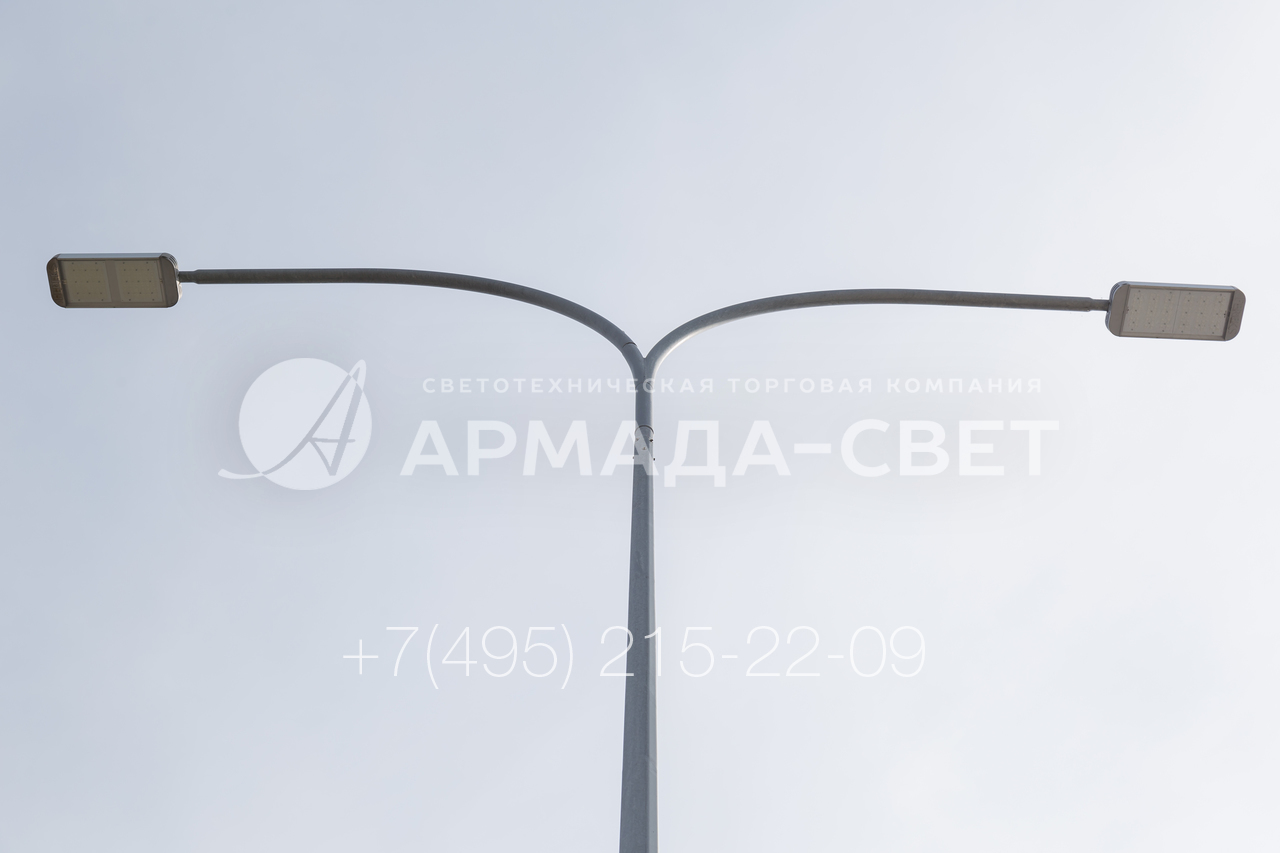

22) На фото представлен двухрожковый светильник со светодиодными лампами. Он установлен на граненой конической осветительной опоре. Его можно заменить на другую модель, у которой имеется хвостовик и ограничительная шайба. За счет этого опору можно переделать для решения конкретных задач в сфере освещения без внесения изменений в конструкцию ствола.

23) На фотографии представлены граненые опоры с фланцевым способом установки. Такой вариант часто применяют для монтажа конструкций вдоль автомобильных дорог. Фланец с закладной деталью упрощает процесс выравнивания наземной части, оптимизирует работу строительных бригад, которые делают систему освещения.

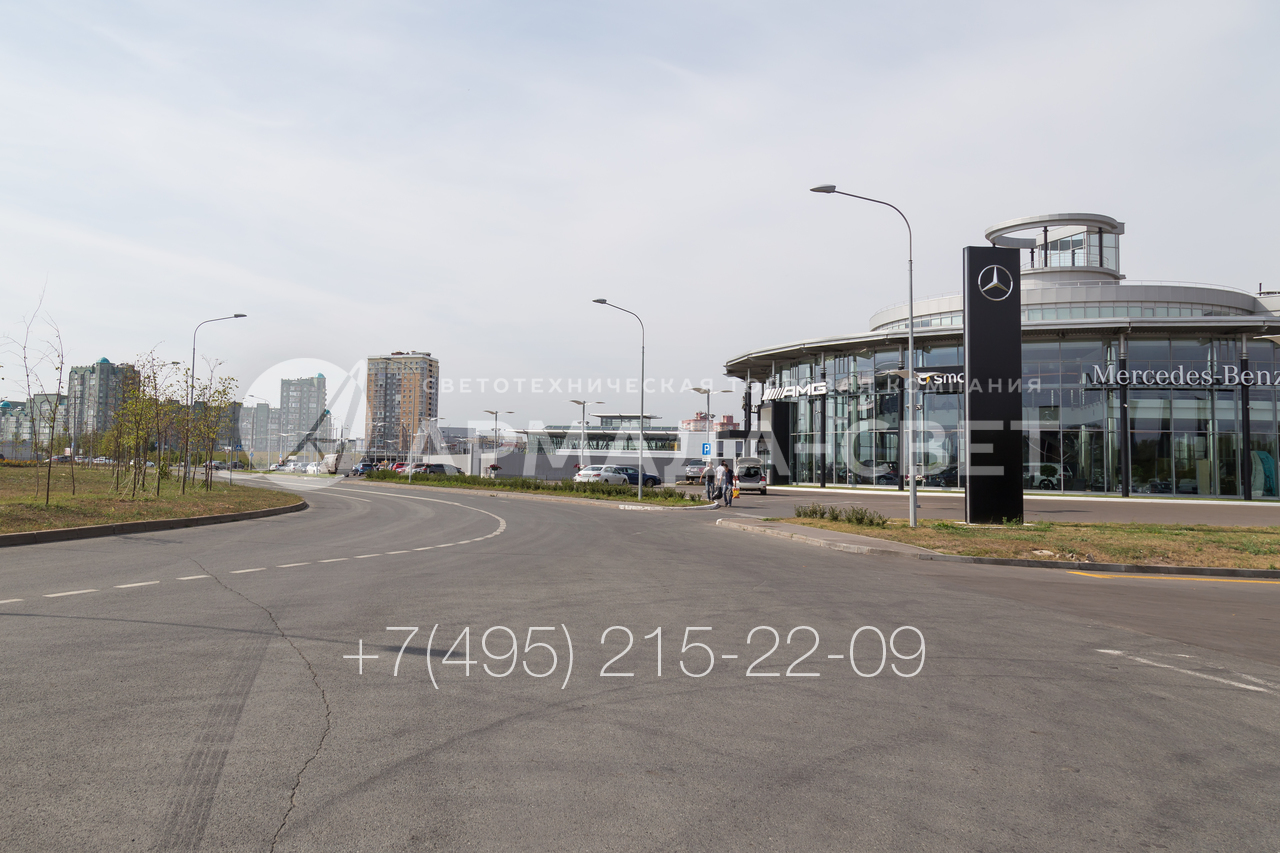

24) На фото изображены опоры уличного освещения с граненым стволом, которые освещают подъездные пути к автомобильному дилерскому центру. На них установлены консольные светильники. Однако по заказу клиента можно адаптировать конструкцию под другие виды световых приборов, в том числе прожекторы направленного света.
