НФГ-15 Молниеотводы на базе опор НФГ 1

Запросить цену и срок

Москва +7 (495) 215-22-09

НФГ-15 Молниеотводы на базе опор НФГ

+10

фото

Версия для печати

Область применения: Защита от ударов молний зданий, сооружений, автозаправок и иных объектов.

Артикул производителя: НФГ-15
Вес (кг): 166/202
Высота (м): 15
Количество крепежных отверстий: 4
Материал: Листовой прокат
Межцентровое расстояние отверстий B, мм: 230
Назначение опоры: Молниеотвод
Подвод кабеля: Подземный
Покрытие: Горячее цинкование
Размер фланца (мм): 320
Способ установки: Фланцевая
Тип опоры: НФГ
Форма ствола опоры: Граненая

В наличии

Цена: от 48 389 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Описание

Молниеотводы на базе несиловых граненых опор и мачт служат для защиты зданий и сооружений от прямого удара молнии. Для их изготовления используют листовой прокат которому придают граненую форму. Поскольку грани выполняют функцию ребер жесткости, конструкция остается прочной и надежной при сравнительно небольшом весе. Выбор этих конструкций для молниеотвода позволяет снизить его вес.
На опору НФГ устанавливают штыревой молниеприемник длиной до 10 м, фиксируют болтами.

Производитель предлагает большой выбор опор разной высоты, поэтому вы без труда подберете подходящую модификацию для зон отдыха, хранилищ нефти, газа, топлива и других горючих материалов. Важно помнить, что высота дома или сооружения обязательно должна быть меньше высоты громоотвода, потому что молния бьет в самое высокое место. Устанавливают молниеотводы на базе опор НФГ фланцевым способом.

Чтобы защитить конструкцию от коррозии, поверхность обрабатывают методом горячего цинкования. Срок эксплуатации молниеотвода – 25–30 лет. По заявке заказчика мы нанесем на опору декоративное лакокрасочное покрытие любого оттенка.

Габаритные размеры молниеотводов

Основные параметры молниеотводов

Наименование опоры	Цена	Наименов-е закладного элем-та фундамента	H, мм	h1, мм	h, мм	А, мм	Б, мм	Масса*, кг
НФГ-10,0-З(5)-ц	48 389 ₽	ЗФ-20/4/К230-2,0-б	15000	2000	5000	320	230	166
НФГ-10,0(100)-З(5)-ц	58 883 ₽	ЗФ-24/4/К230-2,0-б	15000	2000	5000	320	230	202

H – общая высота молниеотвода
h1 – высота закладного элемента фундамента
h – высота надставки
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце

* Указана полная расчетная масса металлоконструкции молниеотвода с учетом покрытия. При заказе необходимо указывать ветровой и климатический районы эксплуатации.

Галерея

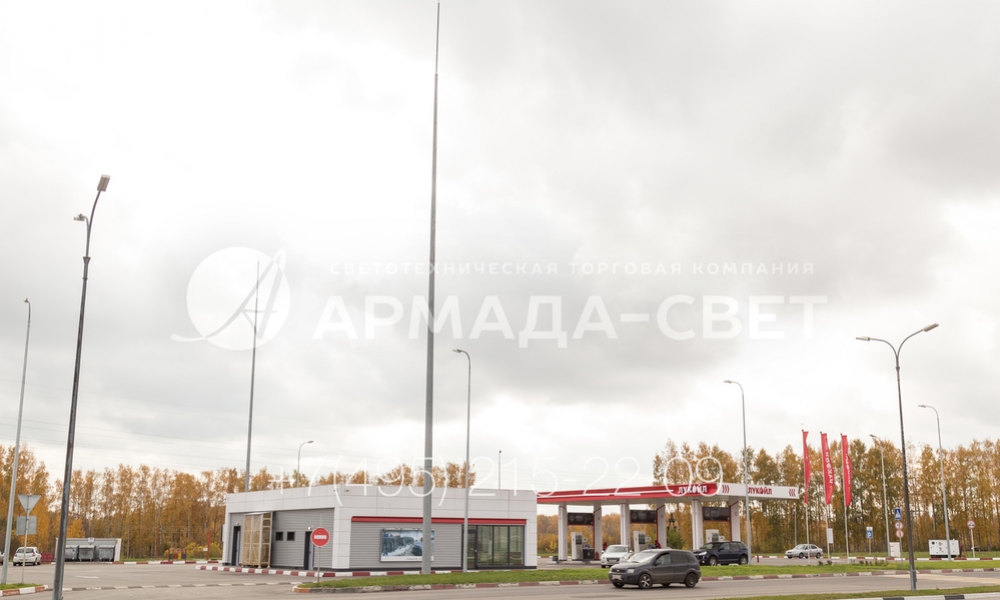

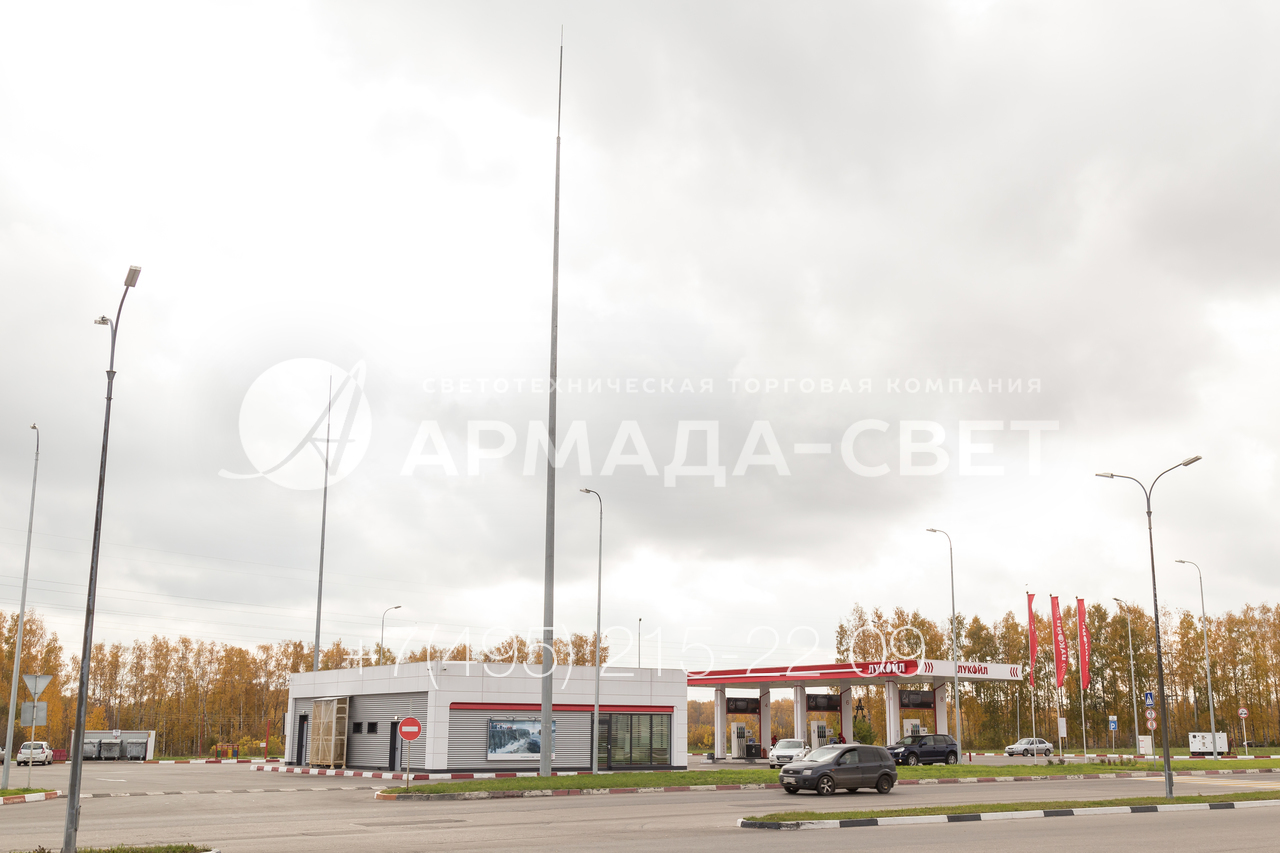

1) На фото изображена автомобильная заправочная станция, которая защищается от попадания молнии молниеотводами на базе опор НФГ. Они полностью повторяют дизайн осветительных опор, поэтому органично вписываются в инфраструктуру коммерческого объекта.

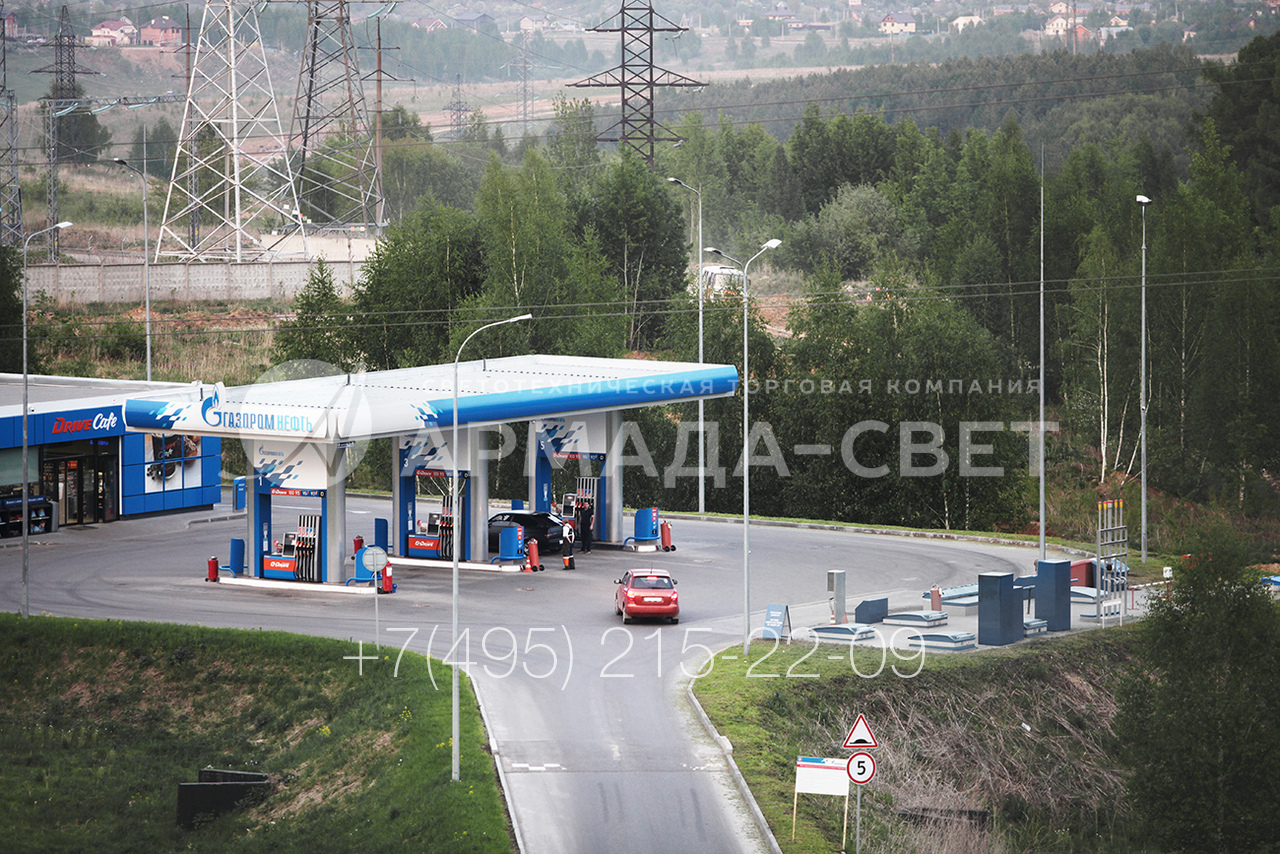

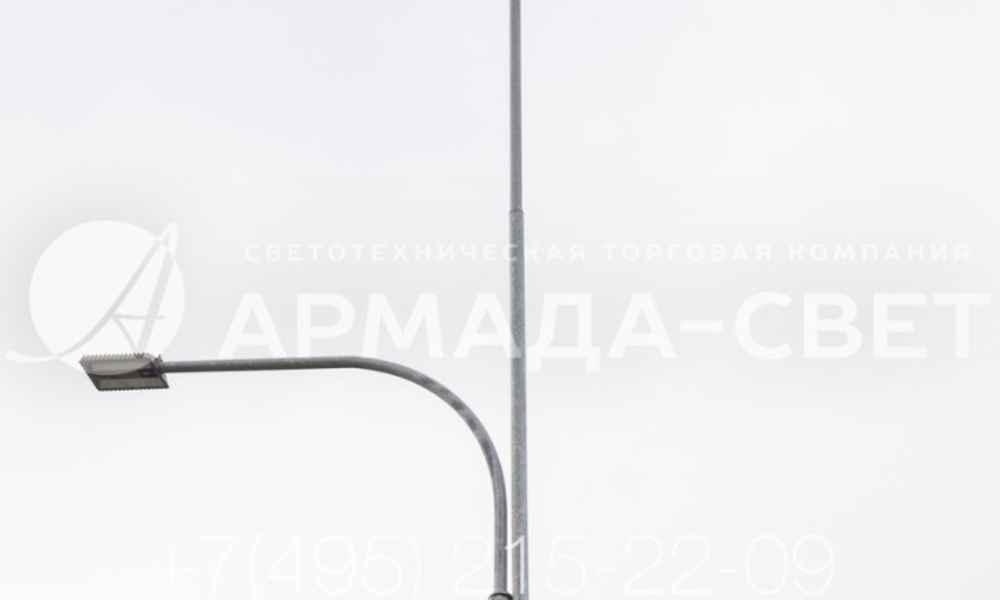

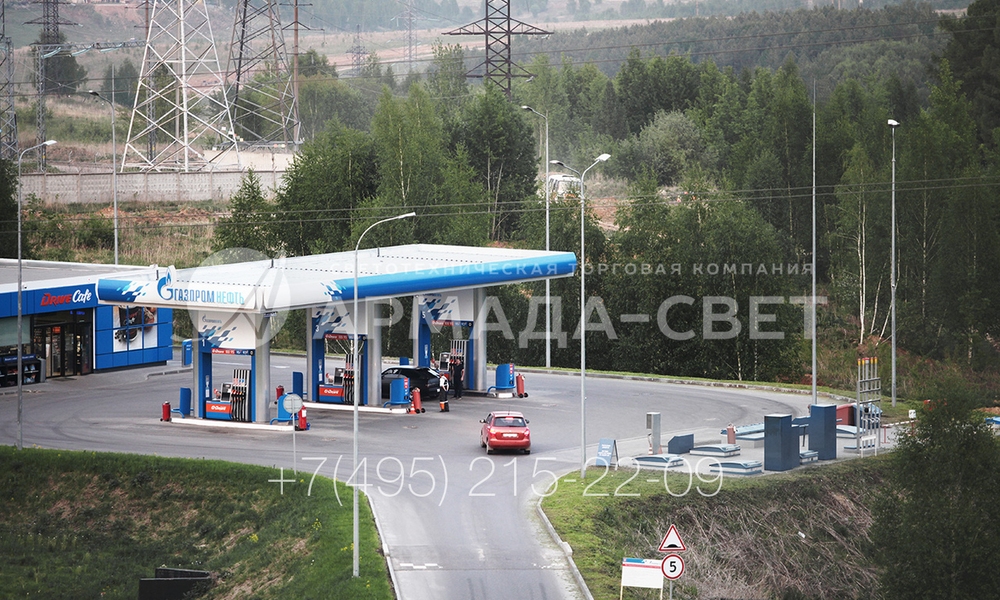

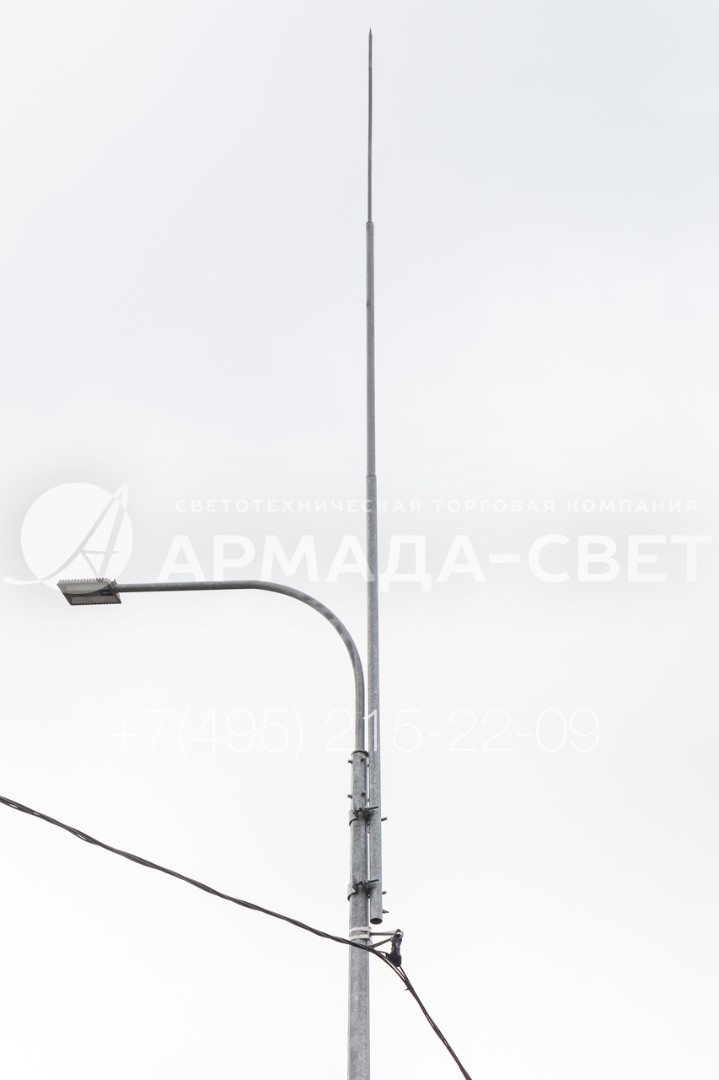

2) Для рационального использования отведенного земельного участка и сокращения затрат на строительство инженерной инфраструктуры молниеотвод может использоваться как опора для крепления световых приборов вместе со штырем молниеприемника.

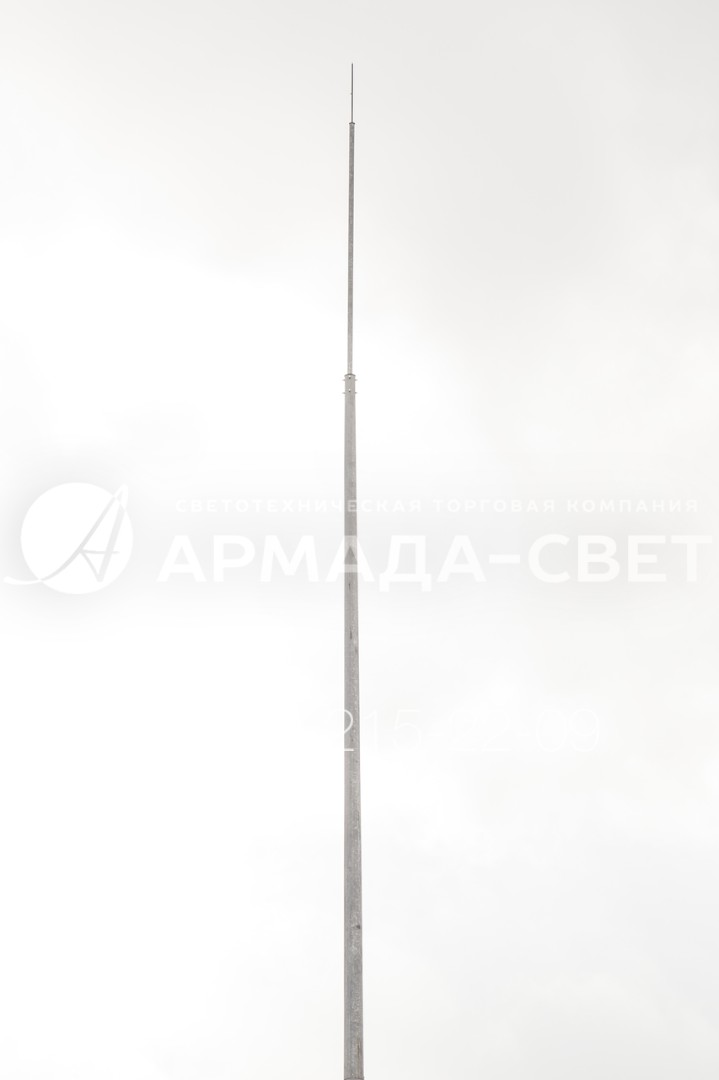

3) Высота изображенного на фото молниеотвода составляет 15 метров. В зону защиты от ударов молний входят все объекты, которые находятся внутри воображаемого конуса с основанием на уровне земли и вершиной на верхней точке штыря молниеприемника.

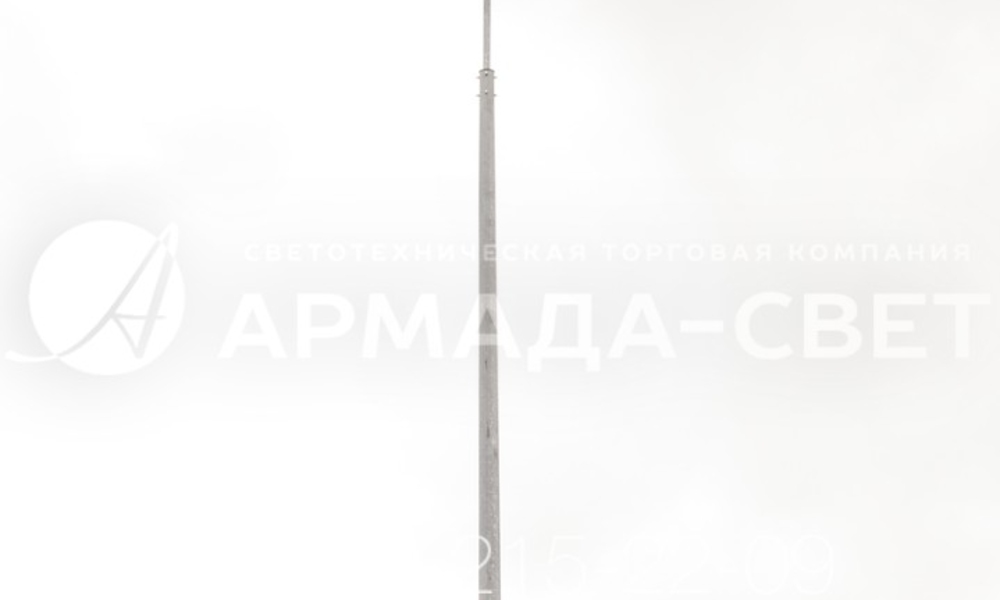

4) Несмотря на большую высоту конструкции, перевозить ее можно на стандартном грузовом автомобиле. Штырь вставляется в оголовок опоры и фиксируется уже на месте эксплуатации. При необходимости ствол изделия делается сегментным.
