НФГ-17 Молниеотводы на базе опор НФГ

+12

фото

Версия для печати

Область применения: Защита от ударов молний зданий, сооружений, автозаправок и иных объектов.

Артикул производителя: НФГ-17
Вес (кг): 173/209
Высота (м): 17
Количество крепежных отверстий: 4
Материал: Листовой прокат
Межцентровое расстояние отверстий B, мм: 230
Назначение опоры: Молниеотвод
Подвод кабеля: Подземный
Покрытие: Горячее цинкование
Размер фланца (мм): 320
Способ установки: Фланцевая
Тип опоры: НФГ
Форма ствола опоры: Граненая

В наличии

Цена: от 50 430 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Описание

Молниеотводы на базе несиловых граненых опор и мачт служат для защиты зданий и сооружений от прямого удара молнии. Для их изготовления используют листовой прокат которому придают граненую форму. Поскольку грани выполняют функцию ребер жесткости, конструкция остается прочной и надежной при сравнительно небольшом весе. Выбор этих конструкций для молниеотвода позволяет снизить его вес.
На опору НФГ устанавливают штыревой молниеприемник длиной до 10 м, фиксируют болтами.

Производитель предлагает большой выбор опор разной высоты, поэтому вы без труда подберете подходящую модификацию для зон отдыха, хранилищ нефти, газа, топлива и других горючих материалов. Важно помнить, что высота дома или сооружения обязательно должна быть меньше высоты громоотвода, потому что молния бьет в самое высокое место. Устанавливают молниеотводы на базе опор НФГ фланцевым способом.

Чтобы защитить конструкцию от коррозии, поверхность обрабатывают методом горячего цинкования. Срок эксплуатации молниеотвода – 25–30 лет. По заявке заказчика мы нанесем на опору декоративное лакокрасочное покрытие любого оттенка.

Габаритные размеры молниеотводов

Основные параметры молниеотводов

Наименование опоры	Цена	Наименов-е закладного элем-та фундамента	H, мм	h1, мм	h, мм	А, мм	Б, мм	Масса*, кг
НФГ-10,0-З(7)-ц	50 430 ₽	ЗФ-20/4/К230-2,0-б	17000	2000	7000	320	230	173
НФГ-10,0(100)-З(7)-ц	60 924 ₽	ЗФ-24/4/К230-2,0-б	17000	2000	7000	320	230	209

H – общая высота молниеотвода
h1 – высота закладного элемента фундамента
h – высота надставки
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце

* Указана полная расчетная масса металлоконструкции молниеотвода с учетом покрытия. При заказе необходимо указывать ветровой и климатический районы эксплуатации.

Галерея

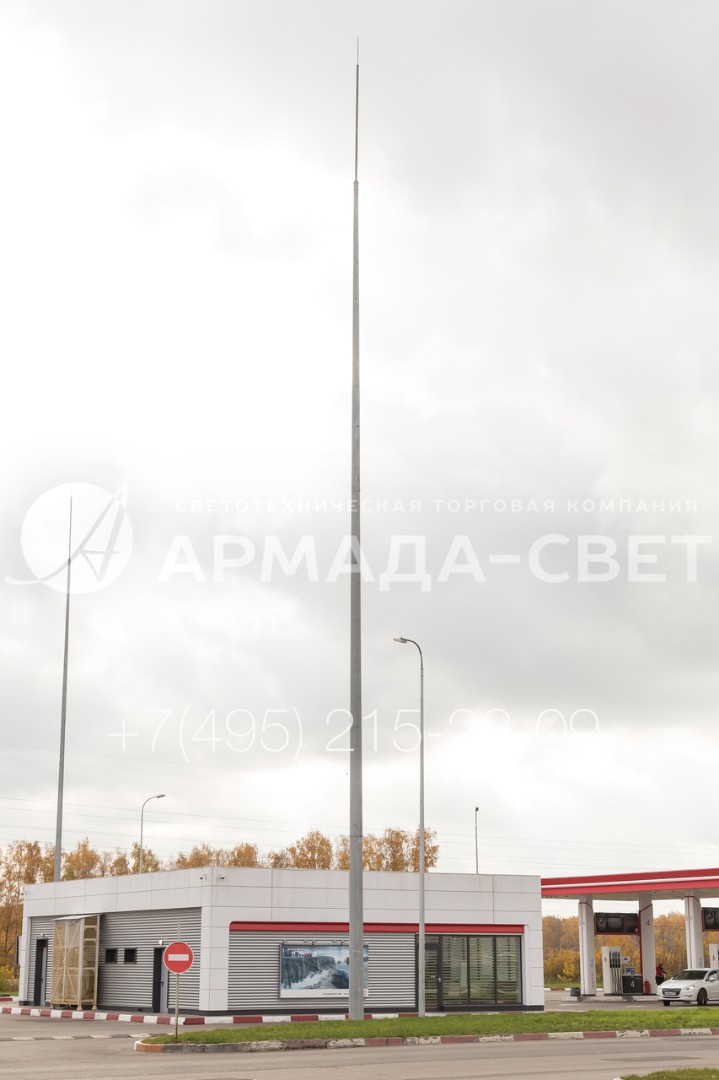

1) Молниеотводы на базе опор НФГ-17 состоят из двух элементов. Основой выступает коническая несиловая граненая опора, на которую крепится штырь молниеприемника. В результате получается высокая защитная конструкция, которую легко транспортировать и устанавливать.

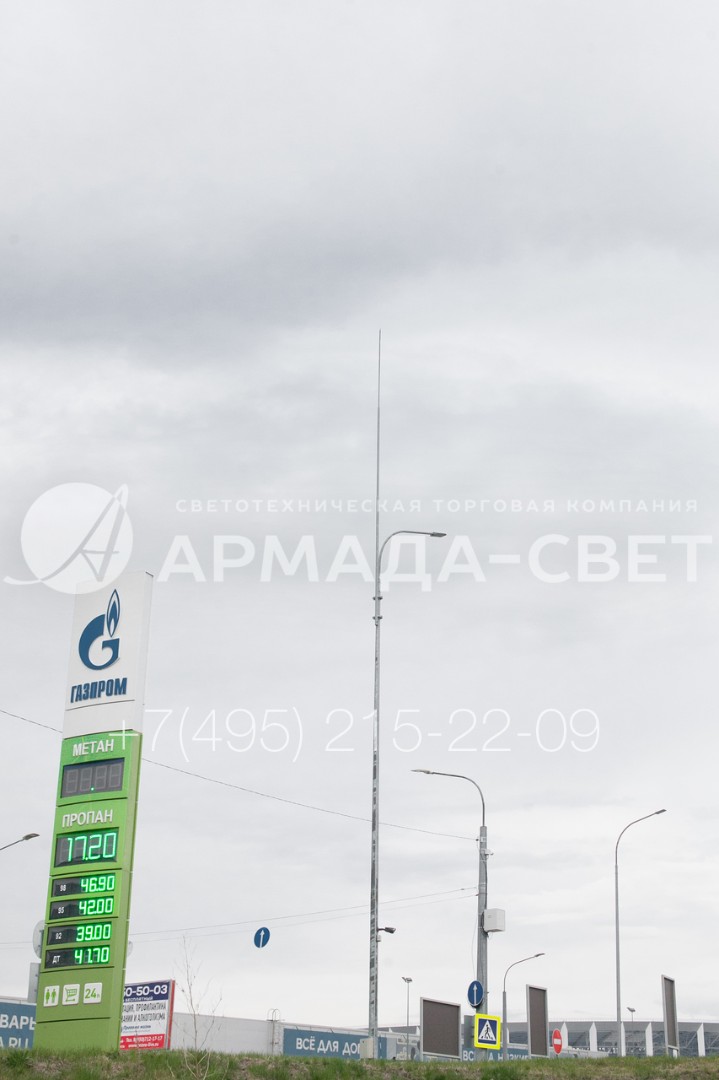

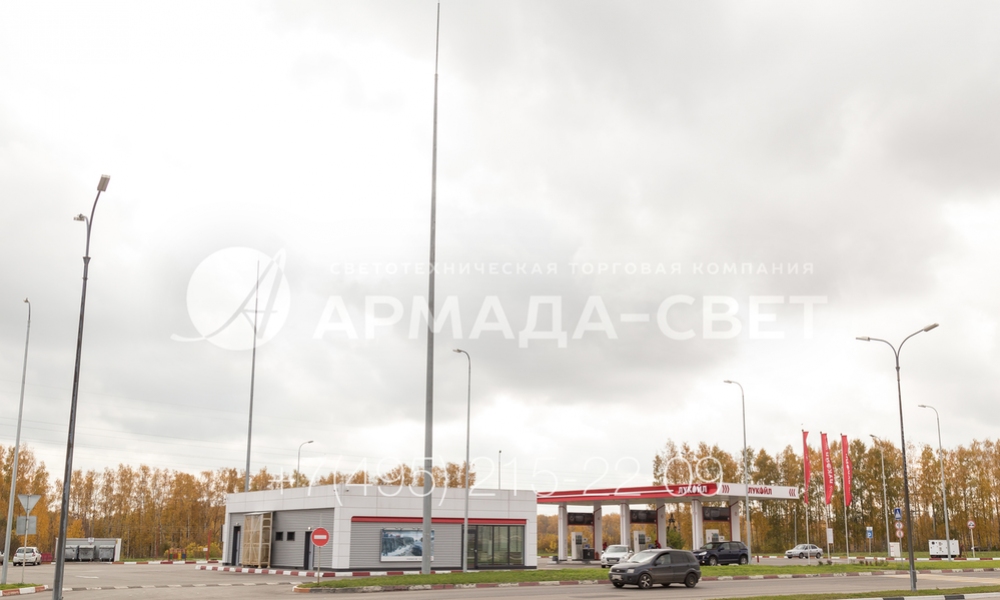

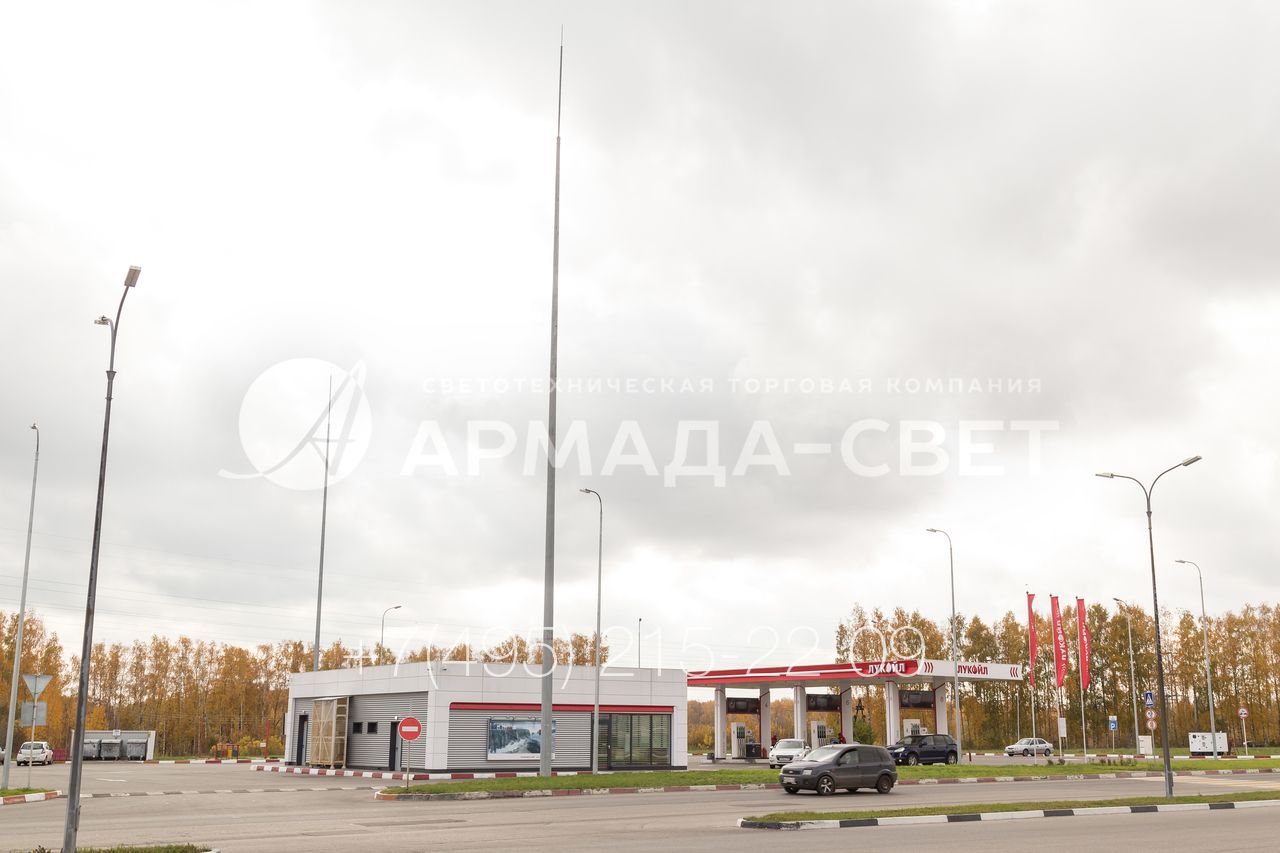

2) Молниеотводы обязательно должны присутствовать на объектах, где работают с горючими и воспламеняющимися материалами. Изделия на базе опор НФГ стоят недорого, поэтому незначительно увеличивают размер сметы на строительство.

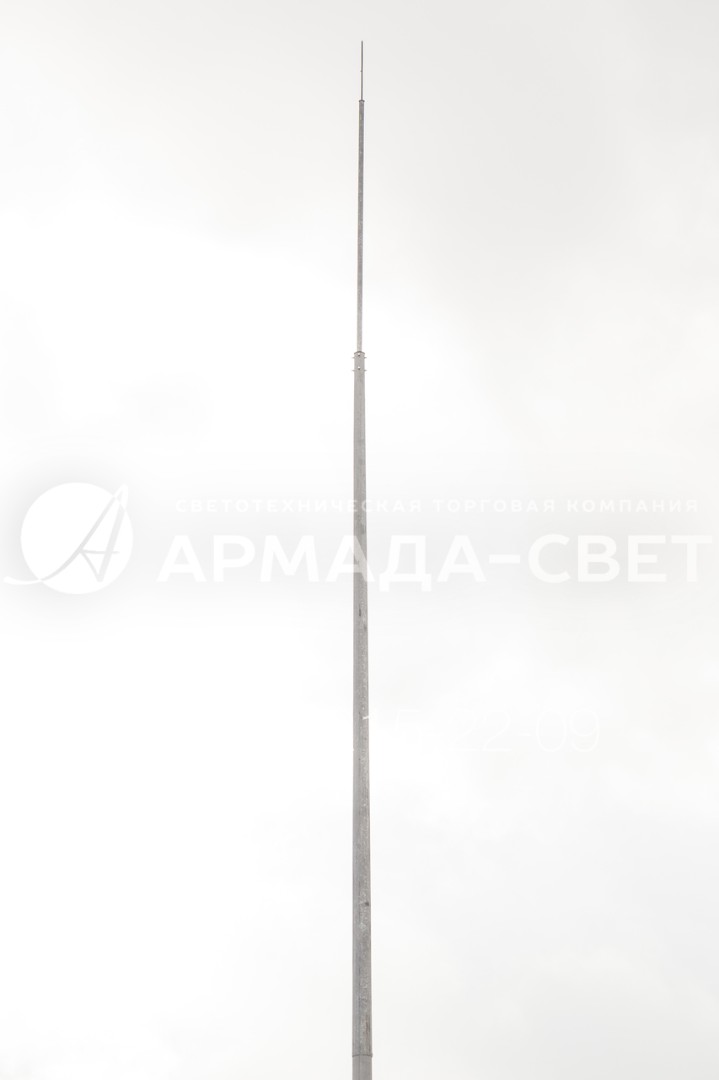

3) Ствол молниеотвода и штырь молниеприемника имеют разборную конструкцию. Поэтому при повреждении верхнего элемента его можно демонтировать. Фиксация производится болтами, поэтому прибегать к резке и свариванию не придется.

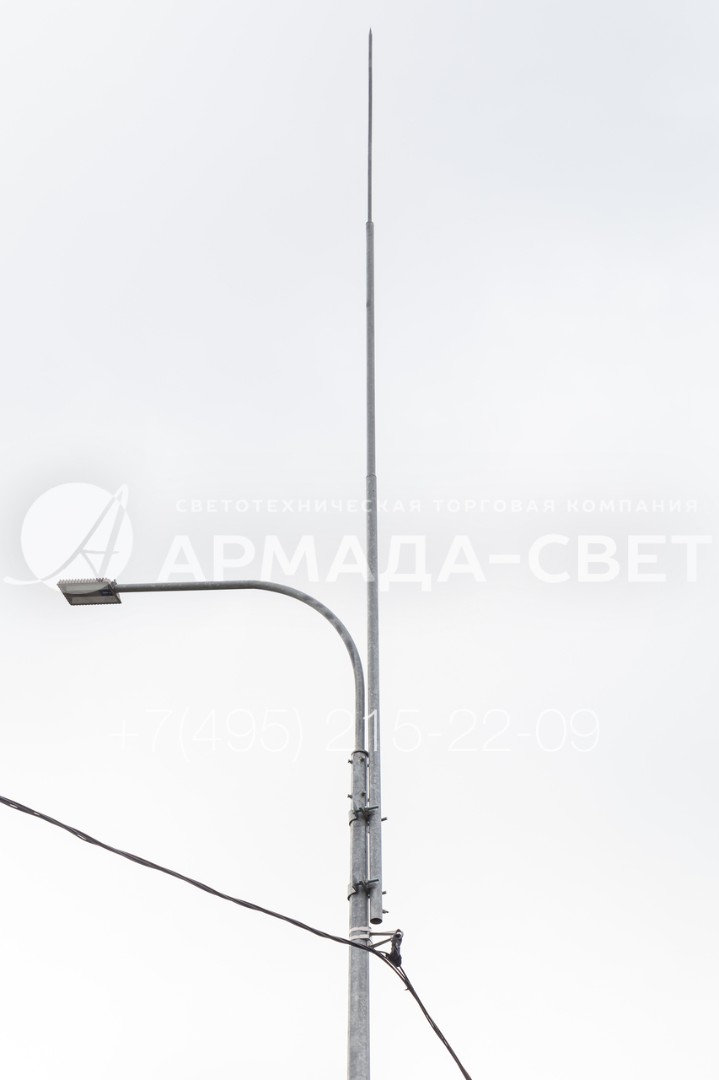

4) На оголовке опоры молниеотвода может устанавливаться световой прибор. Для этого на оголовок крепится кронштейн. В представленном на фото примере использован однорожковый радиальный кронштейн с длинным вылетом под консольный светильник.

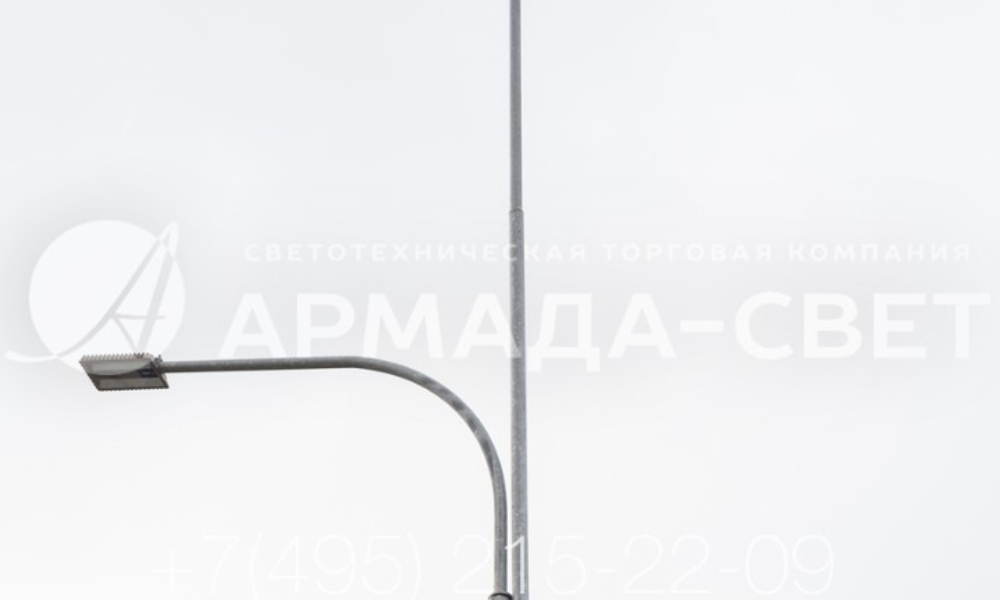

5) На фото представлена верхняя часть молниеотвода, на который дополнительно установлен кронштейн под светильник. Предусмотрено надежное крепление всех элементов, в том числе арматура для подвески воздушных кабелей.

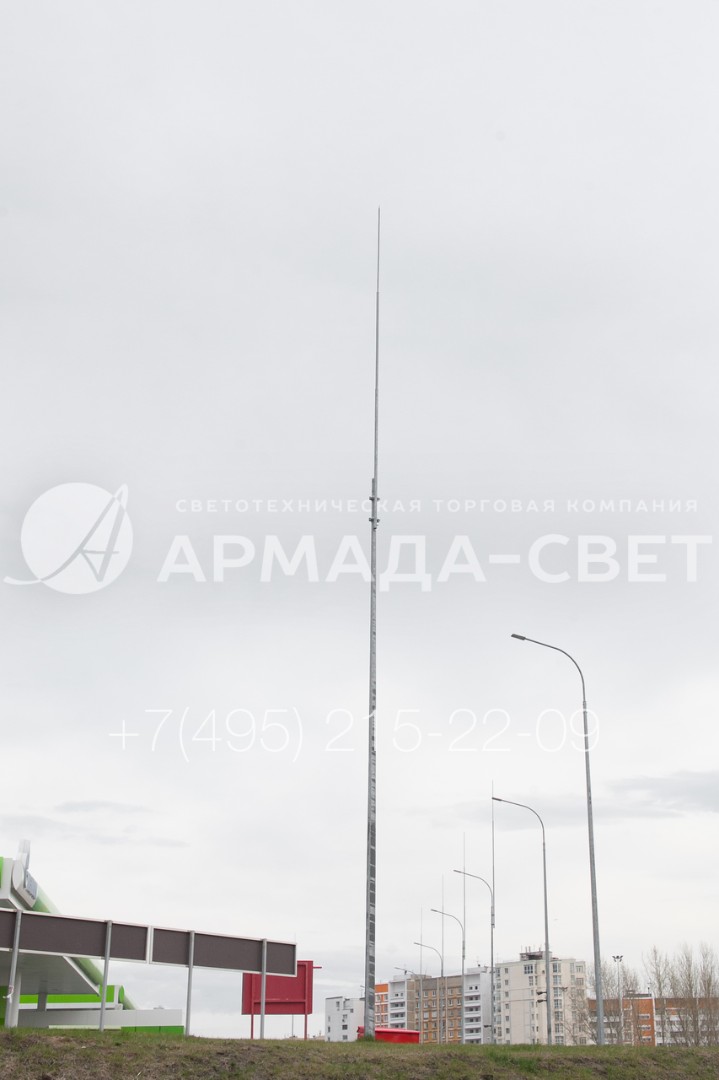

6) Все молниеотводы на базе опор НФГ имеют ствол, у которого диаметр верхней части больше диаметра нижней. За счет этого появляется разница в весе, центр тяжести опускается ближе к фланцу. Опора становится более стабильной и выдерживает сильный ветер.
